Produkttyp	Wandhängender Brennwertkessel
Marke	Baxi
Modell	24 AIFM
Kategorie	Zentralheizungskessel
Stromversorgung	230 V ~ 50/60 Hz
Nennleistung	24 kW
Anzahl Heizkreise	Bis zu 3 unabhängige Kreise
Warmwasserbereitung	Integriert mit Speicher oder Durchlauferhitzer je nach Konfiguration
Solarmanagement	Möglich über Zubehör AGU 2.550 (Kollektoren und Solarpufferspeicher)
Steuerungszubehör AGU 2.550	Ermöglicht die Steuerung von Mischkreisen, Pumpen, Fühlern, 3-Wege-Ventilen usw.
Raumthermostat	Anschluss möglich an Klemmenblock M1 (1-2)
Außenfühler	Anschluss an Klemmenblock M2 (4-5) für witterungsgeführte Regelung
Frostschutz	Integriert für Heizung und Warmwasser
Sicherheit	Sicherheitsthermostat, Übertemperaturschutz, Sicherung 10 AT
Zeitprogrammierung	Möglich über Raumregler (Benutzer- und Fachmenü)
Legionellenschutzfunktion	Konfigurierbar (aus, periodisch oder fester Wochentag)
Warmwasserzirkulationspumpe	Optional, über Zubehör konfigurierbar
Empfohlene Wartung	Jährlich durch einen qualifizierten Installateur
Fehleranzeige	Fehlercodes (E10, E84, E98 usw.) auf dem Bedienfeld
Anleitung verfügbar in	Französisch, Deutsch, Englisch, Spanisch, Italienisch, Portugiesisch usw.

Häufig gestellte Fragen - 24 AIFM Baxi

Wie installiere ich das Zubehör AGU 2.550 am Baxi 24 AIFM Kessel?

Entfernen Sie die Abdeckung des Schalttafelfeldes, verbinden Sie das Flachkabel zwischen dem Stecker X50 des AGU 2.550 und dem Stecker X41 der Kesselplatine, schließen Sie dann das Schalttafelfeld und befestigen Sie die mitgelieferte neue Abdeckung.

Wie konfiguriere ich einen gemischten Heizkreis?

Verwenden Sie den Raumregler, um auf Menü 2 (Fachmann) zuzugreifen. Stellen Sie Zeile 6020 auf 'Heizkreis 1' und passen Sie die Parameter 834 (Stellmotorlaufzeit) und 742 (Vorlaufsollwert) an. Siehe Schaltplan 1 im Handbuch.

Was tun bei Fehler E10 'Außenfühler'?

Überprüfen Sie den Anschluss des Außenfühlers an Klemmenblock M2 (4-5). Fehlt dieser, deaktivieren Sie die witterungsgeführte Regelung oder installieren Sie einen Fühler. Der Fehler kann auch auf einen aktivierten Heizkreis ohne Steuerung hinweisen.

Wie schließe ich einen einfachen Raumthermostat an?

Schließen Sie den Raumthermostat an das externe 230-V-Netz an, das das Zonenventil versorgt. Verbinden Sie den Relaiskontakt mit dem Klemmenblock M1 (1-2) des Kessels. Siehe Schaltschema CAS 1 in Kapitel 8.

Wie aktiviere ich die Legionellenschutzfunktion?

Stellen Sie im Warmwassermenü Parameter 1640 auf 'Periodisch' oder 'Fester Wochentag'. Legen Sie das Intervall (Parameter 1641) und die Startzeit (Parameter 1644) fest. Die Temperatur steigt dann periodisch auf 60 °C.

Kann ich eine Solaranlage für das Warmwasser anschließen?

Ja, das Zubehör AGU 2.550 ermöglicht die Steuerung einer Solaranlage. Schließen Sie die Solarpumpe an QX23, den Speicherfühler an BX22 und den Kollektorfühler an BX21 an. Stellen Sie Parameter 6020 auf 'Solar WW' ein.

Wie stelle ich die Warmwassertemperatur ein?

Rufen Sie das Menü 'Warmwasserkreis' am Raumregler auf. Ändern Sie Parameter 1610 (Sollsollwert) zwischen 35 °C und 60 °C. Der Werkseinstellungswert ist 60 °C.

Was bedeutet Fehler E84 'BSB Adresskonflikt'?

Zwei oder mehr Raumgeräte sind für denselben Heizkreis konfiguriert. Stellen Sie sicher, dass jedes Gerät eine eindeutige Adresse (1, 2 oder 3) entsprechend dem von ihm gesteuerten Kreis hat.

Wie programmiere ich die Warmwasserzirkulationspumpe?

Stellen Sie im Menü 2 den Relaisausgang QX21 (Parameter 6030) auf 'WW-Zirkulationspumpe Q4' und den Fühler BX21 (Parameter 6040) auf 'WW-Zirkulationsfühler B39'. Stellen Sie die Abschalttemperatur (Parameter 1663) auf 45 °C.

Welche Parameter sind für einen Niedertemperaturkreis zu prüfen?

Stellen Sie sicher, dass Parameter 6020 auf 'Heizkreis 1' (oder 2 oder 3) steht. Passen Sie 834 (Stellmotorlaufzeit) an Ihr Ventil an (30 bis 873 s). Für den Schutz schließen Sie einen Sicherheitsthermostat an den Eingang H2 an.

BEDIENUNGSANLEITUNG 24 AIFM Baxi

SYMBOLBESCHREIBUNG....53

1. EINLEITUNG....54
2. BESCHREIBUNG DES GERÄTS....54
3. MONTAGE AUF DAS BEDIENFELD DES HEIZKESSELS....54
4. ELEKTRISCHE ANSCHLUSS DES ZUBEHÖRS AGU 2.550....55
   4.1 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE....56
5. PARAMETERZUGRIFF 57
6. GEMISCHTE HEIZANLAGE ....57
   6.1 SCHEMA 1 58
   6.2 SCHEMA 2....59
   6.3 SCHEMA 3....60
7. ZONEN-HEIZANLAGE 61
   7.1 SCHEMA 4....61
8. ELEKTRISCHER ANSCHLUSS DES RAUMTHERMOSTATS....63
   8.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone....63

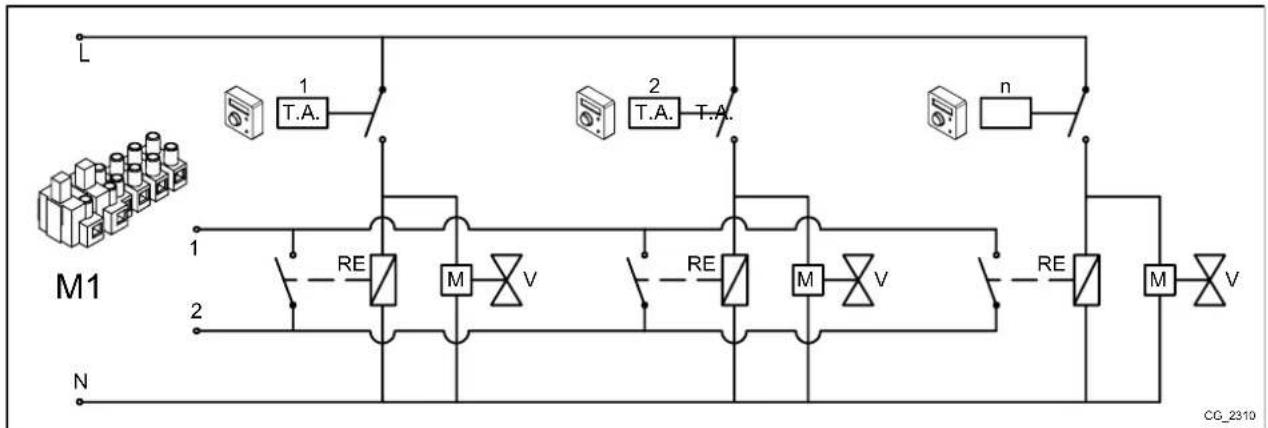

   8.2 BEISPIEL 2 - Anschluss der Raumthermostate für eine Hochtemperaturanlage mit mehreren Zonen....63

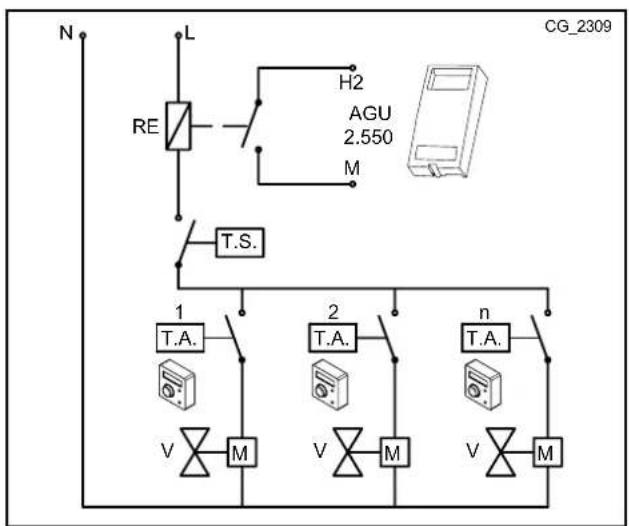

   8.3 BEISPIEL 3 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen....63

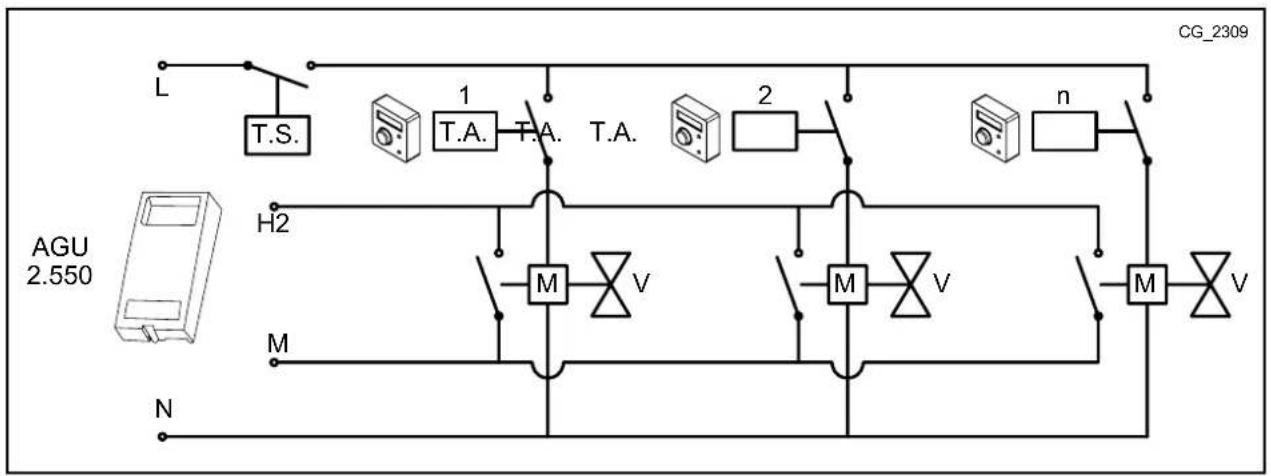

   8.4 BEISPIEL 4 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen
   und Mikro-Endschaltern in den Zonenventilen 64
9. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG 64
10. PARAMETEREINSTELLUNG....65
    10.1 HEIZANLAGE....65
11. VERSCHIEDENE FUNKTIONEN....67
    11.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE 67

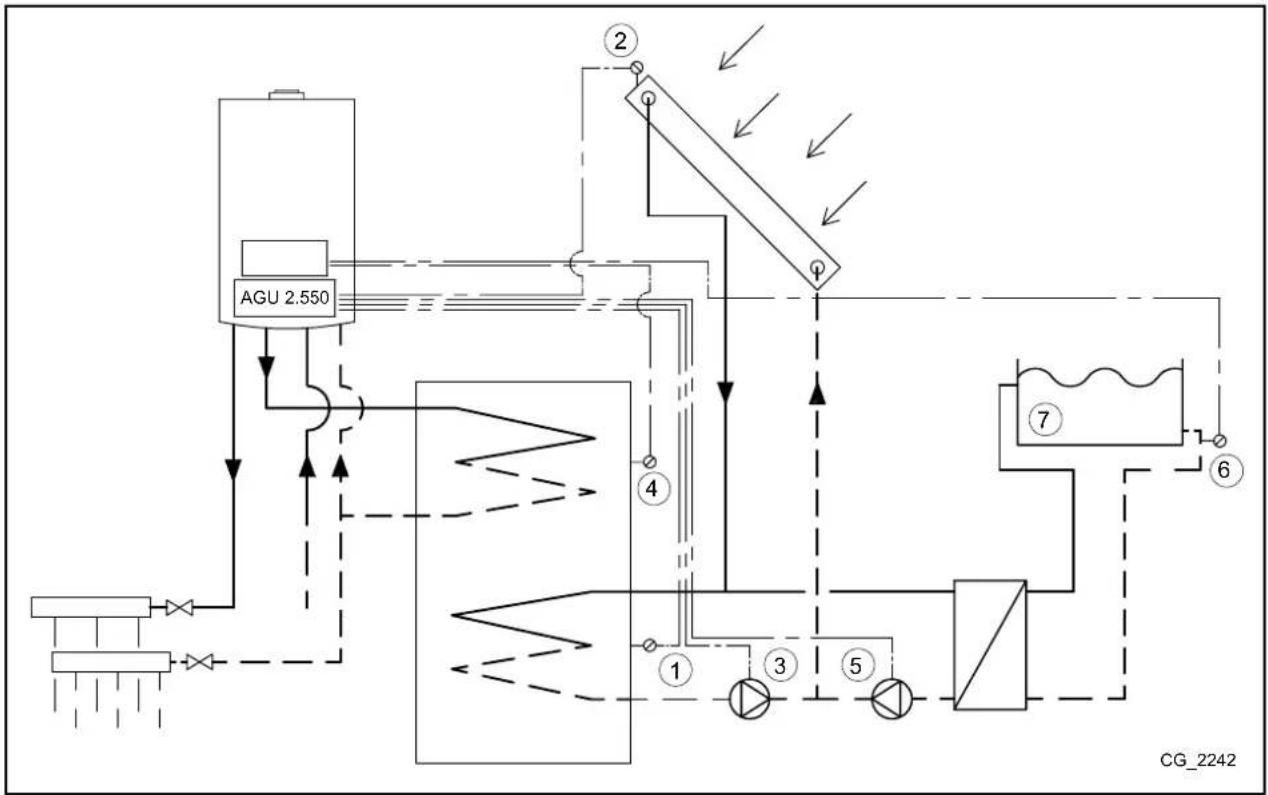

    11.2 SOLARANLAGE FÜR SCHWIMMBÄDER 67
    11.3 ALLGEMEINE WÄRMEANFORDERUNG....68
12. TABELLE BETRIEBSSTÖRUNGEN 69
13. TECHNISCHE MERKMALE....69

Die Firma ist ständig um die Verbesserung ihrer Produkte bemüht. Sie behält sich daher das Recht vor, die in diesen Unterlagen enthaltenen Daten jederzeit und ohne Vorankündigung zu ändern. Diese Unterlagen sind rein informativ und gelten nicht als Vertrag gegenüber Dritten.

SYMBOLBESCHREIBUNG

HINWEIS

Gefahr von Schäden oder Funktionsfehlern des Geräts. Beachten Sie besonders alle Gefahrenhinweise hinsichtlich möglicher Schäden von Personen.

HOCHSPANNUNGSGEFAHR

Elektrische Teile unter Spannung, Gefahr von Stromschlägen.

WICHTIGE INFORMATIONEN

Diese Informationen müssen mit besonderer Sorgfalt gelesen werden. Sie versichern den korrekten Betrieb des Heizkessels.

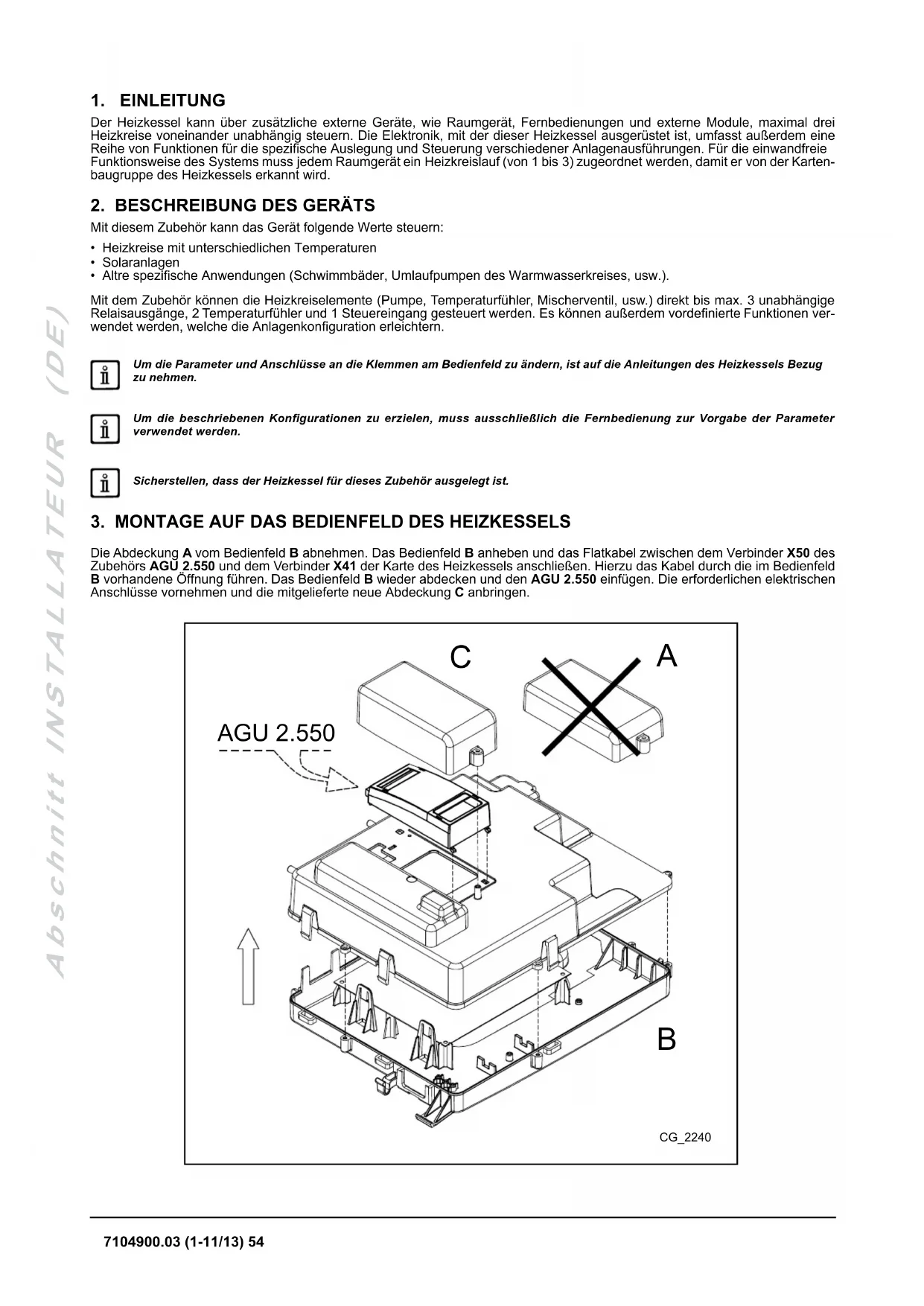

1. EINLEITUNG

Der Heizkessel kann über zusätzliche externe Geräte, wie Raumgerät, Fernbedienungen und externe Module, maximal drei Heizkreise voneinander unabhängig steuern. Die Elektronik, mit der dieser Heizkessel ausgerüstet ist, umfasst außerdem eine Reihe von Funktionen für die spezifische Auslegung und Steuerung verschiedener Anlagenausführungen. Für die einwandfreie Funktionsweise des Systems muss jedem Raumgerät ein Heizkreislauf (von 1 bis 3) zugeordnet werden, damit er von der Kartenbaugruppe des Heizkessels erkannt wird.

2. BESCHREIBUNG DES GERÄTS

Mit diesem Zubehör kann das Gerät folgende Werte steuern:

• Heizkreise mit unterschiedlichen Temperaturen
- Solaranlagen
- Altre spezifische Anwendungen (Schwimmbäder, Umlaufpumpen des Warmwasserkreises, usw.).

Mit dem Zubehör können die Heizkreiselemente (Pumpe, Temperaturfühler, Mischerventil, usw.) direkt bis max. 3 unabhängige Relaisausgänge, 2 Temperaturfühler und 1 Steuereingang gesteuert werden. Es können außerdem vordefinierte Funktionen verwendet werden, welche die Anlagenkonfiguration erleichtern.

Um die Parameter und Anschlüsse an die Klemmen am Bedienfeld zu ändern, ist auf die Anleitungen des Heizkessels Bezug zu nehmen.

Um die beschriebenen Konfigurationen zu erzielen, muss ausschließlich die Fernbedienung zur Vorgabe der Parameter verwendet werden.

Sicherstellen, dass der Heizkessel für dieses Zubehör ausgelegt ist.

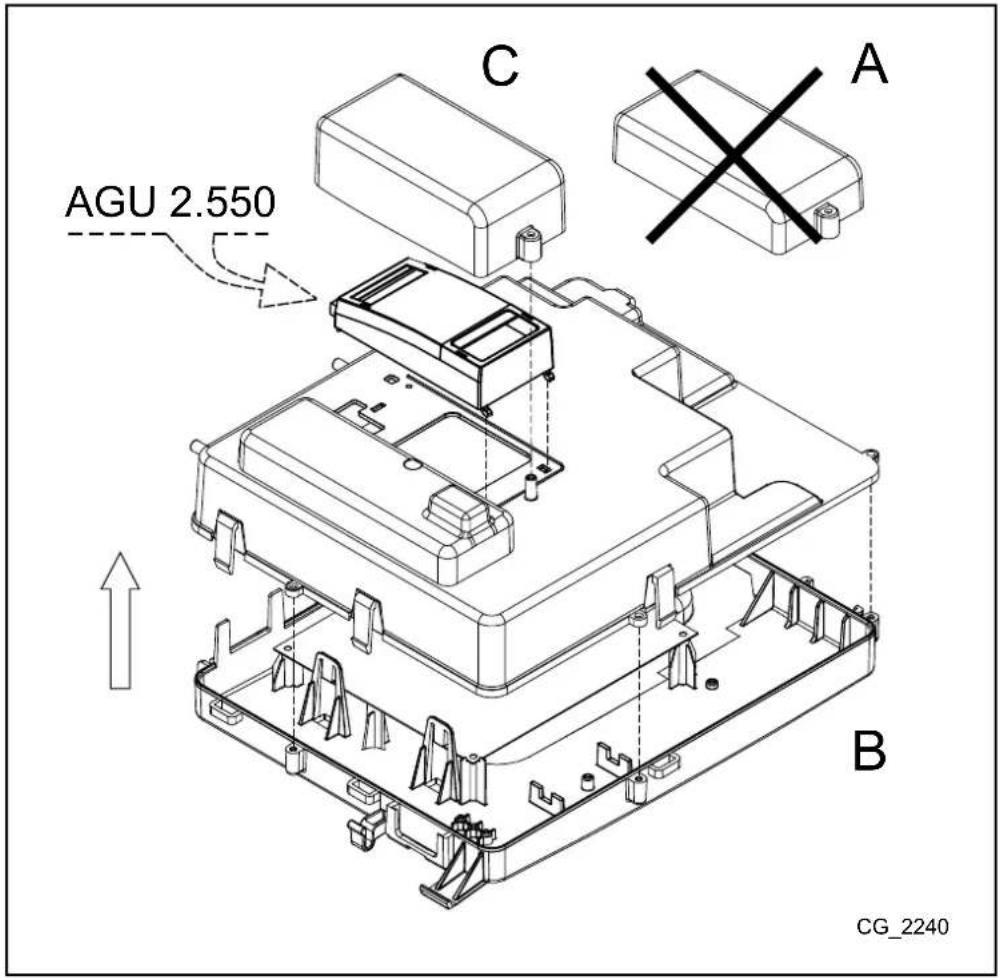

3. MONTAGE AUF DAS BEDIENFELD DES HEIZKESSELS

Die Abdeckung A vom Bedienfeld B abnehmen. Das Bedienfeld B anheben und das Flatkabel zwischen dem Verbinder X50 des Zubehörs AGU 2.550 und dem Verbinder X41 der Karte des Heizkessels anschließen. Hierzu das Kabel durch die im Bedienfeld B vorhandene Öffnung führen. Das Bedienfeld B wieder abdecken und den AGU 2.550 einfügen. Die erforderlichen elektrischen Anschlüsse vornehmen und die mitgelieferte neue Abdeckung C anbringen.

AGU 2.550 C A B CG_2240

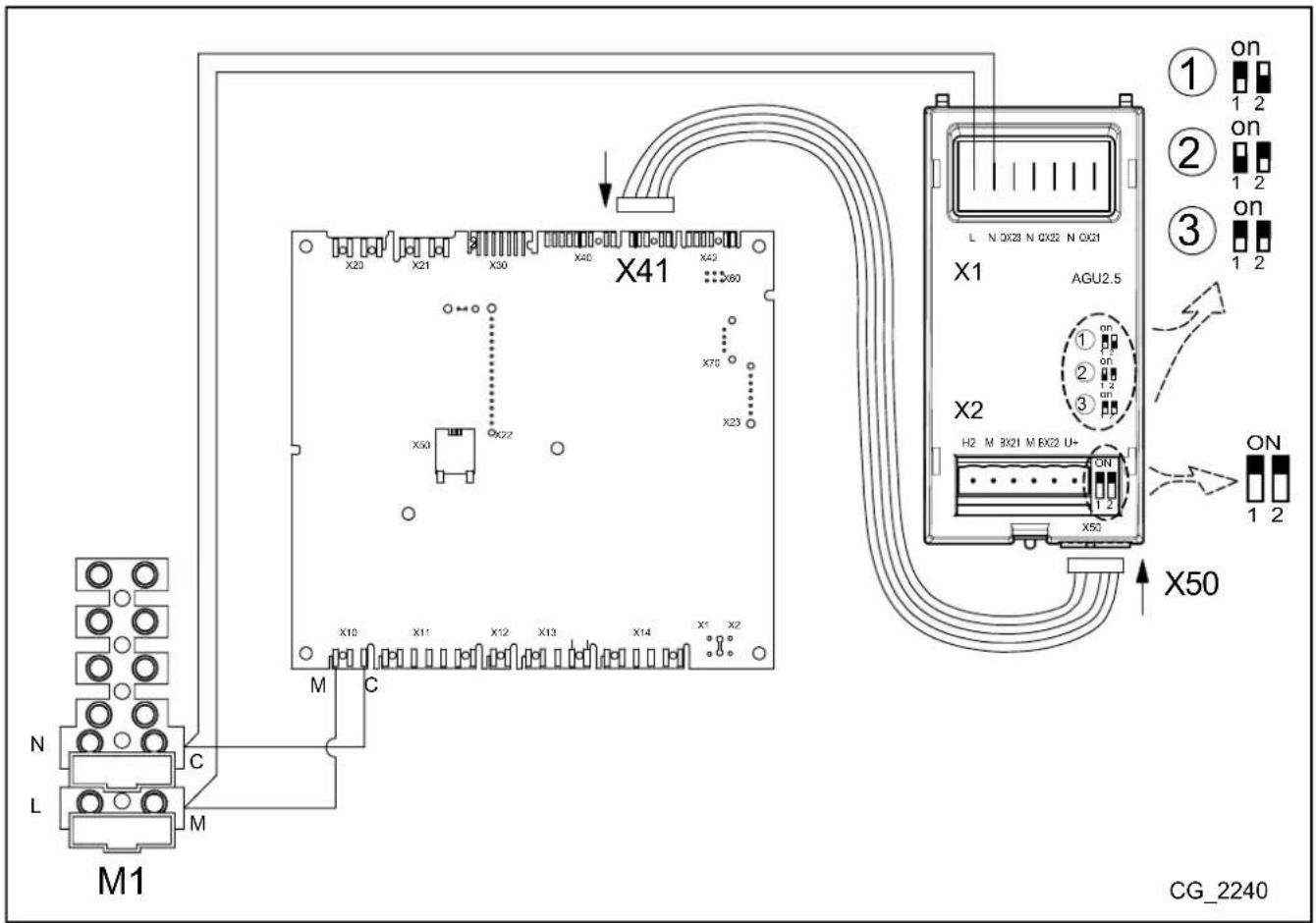

4. ELEKTRISCHE ANSCHLUSS DES ZUBEHÖRS AGU 2.550

ZEICHENERKLÄRUNG ANSCHLUSS DER VERBINDER
X50 Verbinder zum Anschluss der Elektronikkarte und des Zubehörs AGU 2.550 mittels Flatkabel
X1 (L-N)	Anschluss an das Klemmenbrett im Heizkessel zwecks elektrischer Speisung
X1 (QX21-N)	Programmierbares Ausgangsrelais 230 VX1 (QX22-N)
X1 (QX23-N)
X2 (H2-M) Digitaleingang 12 V - DC oder Analageingang 0 -10 V DC, programmierbar
X2 (BX21-M)	Eingang NTC-Fühler 10K / Pt1000, programmierbar
X2 (BX22-M)
X2 (U+) Ausgang	12 V DC

Das Klemmenbrett M1 steht unter Hochspannung. Vor dem Anschluss sicherstellen, dass das Gerät nicht mit Strom versorgt wird.

Bei Anschluss der Anlage an eine Bodenheizung muss der Installateur ein Termostat für den Überhitzungsschutz der Anlage einsetzen.

Prüfen, ob der Gesamt-Nennwert der Stromaufnahme der mit dem Gerät AGU 2.550 verbundenen Ausrüstungen insgesamt nicht mehr als 0,5 A beträgt. Falls ja, muss zwischen dem AGU 2.550 und den Zusatzausrüstungen (z. P. Pumpe) ein Relais installiert werden.

ALLGEMEINE KONFIGURATION

Das Zubehör AGU 2.550 mit dem in der Abbildung markeirten Währschalter konfigurieren (siehe Modul (1) - die Einstelldaten sind auf dem Zubehörkorpus aufgedruckt). Falls zusätzliche Zubehörteile verwendet werden, sind diese gemäß den Modulen (2) e (3) zu konfigurieren.

4.1 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE

Zum Anschluss des Zubehörs AGU 2.550 an externe Ausrüstungen ist wie folgt vorzugehen (harmonisierte Kabel "HAR H05 VV-F" mit einem Querschnitt von 1 mm² verwenden):

BEISPIEL MISCHKREIS (siehe Schema Kap. 4.1)

• Die Pumpe der Mischzone an den Verbinder QX23 des Zubehörs AGU 2.550 anschließen.
- Den Vorlauffühler der Serienschaltung an den Verbinder BX21 des Zubehörs AGU 2.550 anschließen (QAD36 als Zubehör erhältlich).
• Das Mischventil mit dem Verbinder QX22-QX21 verbinden.
- Den Raumthermostat an den Verbinder H2 des Zubehörs AGU 2.550 anschließen.
BEISPIEL SOLARANLAGE ZUR WARMWASSERERZEUGUNG (siehe Schema Kap. 4.2)
• Die Pumpe der Solaranlage an den Verbinder QX23 des Zubehörs AGU 2.550 anschließen.
- Den Fühler des Solarboilers an den Verbinder BX22 des Zubehörs AGU 2.550 anschließen.
- Den Fühler der Sonnenheizelemente an den Verbinder BX21 des Zubehörs AGU 2.550 anschließen.

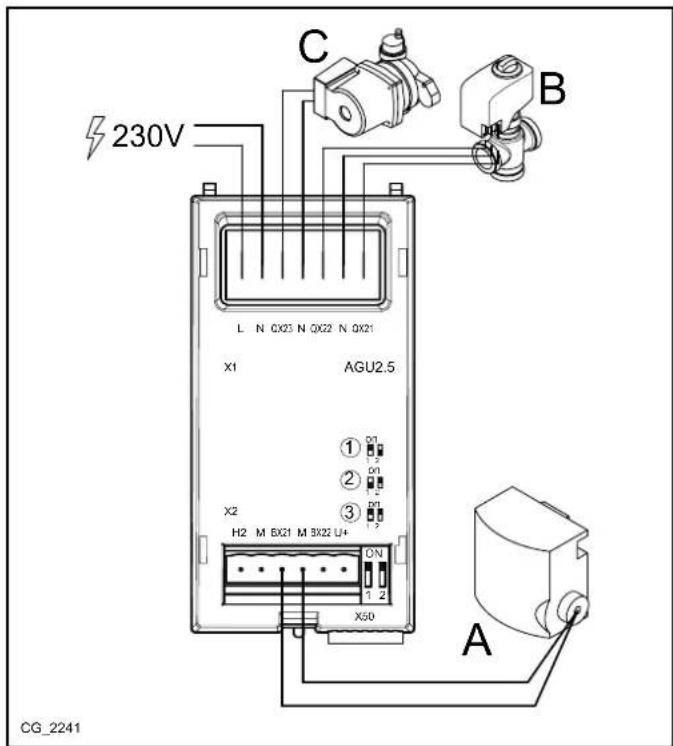

4.1.1 BEISPIEL MISCHKREIS

A VORLAUFFÜHLER QAD36

B MISCHVENTIL

C PUMPE MISCHZONE

230V L N QX23 N QX22 N QX21 X1 AGU2.5 ① ON ② ON ③ ON H2 M BX21 M BX22 U+ ON 1 2 X50 A CG_2241

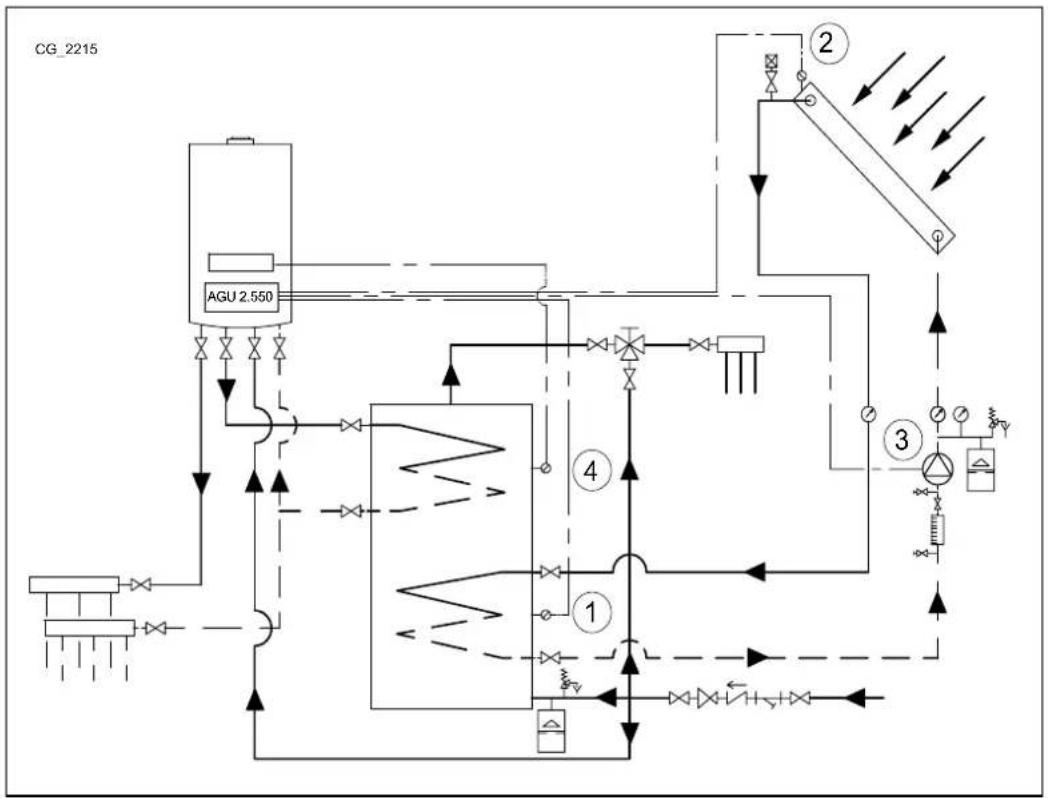

4.1.2 BEISPIEL SOLARANLAGE ZUR WARMWASSERERZEUGUNG

A BOILERFÜHLER (ALS ZUBEHÖR ERHÄLTLICH)

B SOLARPLATTENFÜHLER (ALS ZUBEHÖR ERHÄLTLICH)

C PUMPE DES SOLARKREISES

230V L N QX21 N QX22 N QX21 X1 AGU2.5 ① on ② on ③ on H2 M EX21 M EX22 U+ ON X50 B A CG_2241

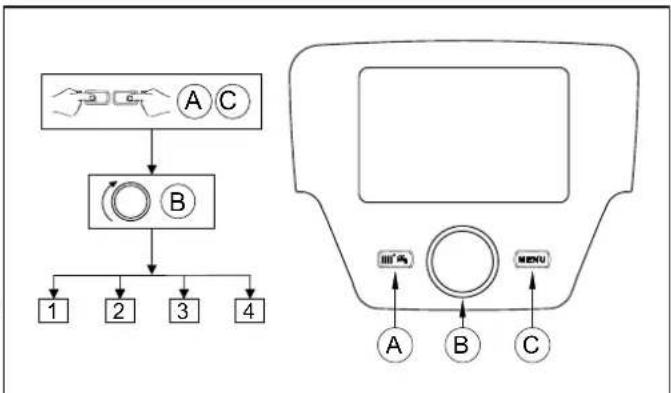

5. PARAMETERZUGRIFF

Zwecks Vorgabe der Parameter muss das Menü der Parameter auf der Fernbedienung wie folgt abgerufen werden:

ZEICHENERKLÄRUNG DES MENÜS

1	Endbenutzer	3	Fachmann
2	Inbetriebsetzung	4	OEM

Die Vorgehensweise, um auf die vier Menüs zur Programmierung der Heizkesselkarte bzw. der Schalttafel Zugriff zu erhalten, ist folgende:

• vom Hauptmenü C.
A und C (zirka 6 Sekunden gedrückt halten) B Menü1-2-3-4 (siehe seitliche Abbildung und Zeichenerklärung).
- Mehrmals C drücken, um jeweils um ein Menü bis zum Hauptmenü zurückzukehren.

FUNKTION DER TASTEN FÜR DIE PARAMETERÄNDERUNG

B	Das Menü / die Parameter im Menü durchrollen / den Parameterwert auswählen
B	Das gewählte Menü aufrufen / den zu ändernden Parameter wählen / den gewählten Wert bestätigen
C	Zum vorhergehenden Menü zurückkehren

In allen aufgezeigten Konfigurationen kann bei Verwendung einer Fernsteuerung oder eines Raumgeräts und bei deren Einstellung als Raumgerät 1 nicht nur der Heizbereich 1, sondern auch die Trinkwarmwasserfunktion und die Standby-Funktion des Heizkessels gesteuert werden. Wenn sie als Raumgerät 2 oder als Raumgerät 3 eingestellt werden, kann jeweils nur der Heizbereich 2 und 3 gesteuert werden. Es wird dazu auf die Betriebsanleitungen der betreffenden Zubehörteile für deren Konfiguration verwiesen.

Am Ende jeder Anlagenkonfiguration ist der nachstehende Vorgang zur Speicherung der verwendeten Komponenten im Heizkessel erforderlich.

• Auf das Menü 2 zugreifen, wie am Anfang dieses Kapitels beschrieben.
• B ◀ Konfiguration ◀ B ◀ Programmzeile 6200, dann ◀ B.
  • B Ja, dann B, um zu bestätigen.

6. GEMISCHTE HEIZANLAGE

Das Zubehör AGU 2.550 kann auch für die Steuerung eines Niedrigtemperaturkreises konfiguriert werden. In diesem Fall kontrolliert der AGU 2.550 die Pumpe, das Mischventil und den Vorlauffühler im gewählten Heizkreis gemäß den nachstehenden Schemen.

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und müssen durch eine wärmetechnische Studie belegt werden.

Den Parameter der Schließzeit des Mischventils je nach verwendetem Modell gemäß den folgenden Anleitungen ändern.

Die nachstehenden Schemen beziehen sich auf Heizkessel mit einer Leistung unter 35 kW. Für Heizkessel mit einer höheren Leistung als 35 kW muss eine hydraulische Trennvorrichtung nach dem Heizkessel vorgesehen werden und die Zonen müssen mit Zonenpumpen anstelle des Elektroventils ausgestattet sein.

6.1 SCHEMA 1

Niedrigtemperaturzone mit Raumgerät - Heizkreis (1) Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels

2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)

3 Pumpe des Niedrigtemperaturkreises (QX23-N)

4 Fühler des Niedrigtemperaturkreises (BX21-M)

5 Sicherheitsthermostat (12V) Niedrigtemperaturkreis (H2-M)

6 Raumgerät - Klemmenbrett M2 (1-2-3) des Heizkessels

7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung

8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Den Sicherheitsthermostat zum Schutz des Niedrigtemperaturkreises am Eingang H2 (H2-M) des Zubehörs AGU 2.550 anschließen. Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAM	MMZEILE PARAMETER		EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befähigen des Heizkreises 2
	5977 Funktion Eingang H5		Raumthermostat HK2	Befähigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) in der Karte)
	6020	Funktion Extensionsmodul 1	Heizkreis 1 Befähigen der Niedrigtemperaturzone
	6046	Funktion des Eingangs H2 des Moduls 1	Temperaturwächter HK	Eingang H2 befähigt als Schutz der Niedrigtemperaturzone
HEIZKREIS 1	742	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Niedrigtemperaturzone)
	834	Antrieb Laufzeit	Default 180 s	Schließzeit des Mischventils

Mit dem Raumgerät kann direkt die Niedrigtemperaturzone in Funktion der gewünschten Raumtemperatur kontrolliert werden. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass der Parameter 742 nicht korrekt eingestellt wurde.

6.2 SCHEMA 2

Mehrere Niedrigtemperaturzonen mit gemeinsamem Raumthermostat und Raumgerät - Heizkreis (1) Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5 Raumgerät - Klemmenbrett M2 (1-2-3) des Heizkessels
6	Sicherheitsthermostat des Niedrigtemperaturkreises (in Serienschaltung mit den Elektroventilen anschließen, siehe Kap. 8.4)
7 Eingang Raumthermostat (12V) Niedrigtemperaturzone (H2-M)
8 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
9 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAM	MMZEILE PARAMETER	EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befähigen des Heizkreises 2
	5977 Funktion Eingang H5	Raumthermostat HK2	Befähigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) im Heizkessel)
	6020 Funktion Extensionsmodul 1	Heizkreis 1 Befähigen der Niedrigtemperaturzone
	6046 Funktion des Eingangs H2 des Moduls 1	Raumthermostat HK1	Eingang H2 befähigt als Raumthermostat der Niedrigtemperaturzone
HEIZKREIS 1	710 Komfortsollwert 35°C		Sollwert des zu heizenden Raumes (Niedrigtemperaturzone)
HEIZKREIS 1	834 Antrieb Laufzeit Default 180 s	Schließzeit des	Mischventils

Durch Vorgabe der maximalen Komforttemperatur (35°C) wird der korrekte Betrieb der Niedrigtemperaturzonen versichert. Auf diese Weise wird in der Tat die Wärmeanforderung der einzelnen Raumthermostate, welche die Unterzonen steuern, nicht durch das Raumgerät blockiert.

In diesem Fall übernimmt das Raumgerät die Steuerfunktion der Niedrigtemperaturanlage, kann aber nicht zur Kontrolle der Temperatur in einem der Räume verwendet werden. Durch Drehen des Drehknopfes B wird die Vorlauftemperatur des Heizkessels auf dem Display angezeigt. Der Heizkreis funktioniert mit fixem Vorlauf.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschließen, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

6.3 SCHEMA 3

Niedrigtemperaturzone - Heizkreis (1) und Hochtemperaturkreis - Heizkreis (2) mit Raumthermostat

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5	Sicherheitsthermostat des Niedrigtemperaturkreises (in Serienschaltung mit der Zonenpumpe anschließen, siehe Kap. 8.3)
6 Eingang Raumthermostat (12V) Niedrigtemperaturzone (H2-M)
7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGR	AMMZEILE PARAMETER	EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befähigen des Heizkreises 2
	5977 Funktion Eingang H5	Raumthermostat HK2	Befähigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) im Heizkessel)
	6020	Funktion Extensionsmodul 1	Heizkreis 1
	6046	Funktion des Eingangs H2 des Moduls 1	Raumthermostat HK1
HEIZKREIS 1	834 Antrieb	Laufzeit Default 180 s	Schließzeit des Mischventils

Es wird empfohlen, den Schutzthermostat der Niedrigtemperaturzone in Serienschaltung mit der Pumpe 3 anzuschließen.

7. ZONEN-HEIZANLAGE

Falls nicht Mischanlagen verwaltet werden müssen, kann das Zubehör AGU 2.550 zur Steuerung von Zonenpumpen/-Elektroventil wie nachstehend beschrieben verwendet werden:

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und müssen durch eine wärmetechnische Studie belegt werden.

7.1 SCHEMA 4

Zwei Zonen mit Raumgerät Heizkreise (1 und 2) und ein Raumthermostat Heizkreis (3)

1	Außentemperaturfühler Klemmenbrett M2 (4-5) des Heizkessels	5	Raumgerät Kreis 2 Klemmenbrett M2 (1-2-3) des Heizkessels
2	Elektroventil oder Zonenpumpe Kreis 1 (QX21-N)*	6	Elektroventil oder Zonenpumpe Kreis 3 mit externer Stromversorgung
3	Raumgerät Kreis 1 Klemmenbrett M2 (1-2-3) des Heizkessels	7	Raumthermostat Kreis 3 (zwecks Anschluss siehe Kapitel 8.1)
4	Elektroventil oder Zonenpumpe Kreis 2 (QX22-N)*

* Das Zubehör AGU 2.550 ist nicht dafür ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Raumgeräte 3 und 5 sind parallel angeschlossen.

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAMMEILE PARAMETER			EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715	Heizkreis 2	Ein	Befähigen des Heizkreises 2
	5721	Heizkreis 3	Ein	Befähigen des Heizkreises 3
	5977	Funktion Eingang H5	Raumthermostat HK3	Befähigen des Thermostats für Kreis 3 (Klemmenbrett M1 (1-2) in der Karte)
	6020	Funktion Extensionsmodul 1	Multifunktional	-
	6030	Relaisausgang QX21 Modul 1	Heizkreispumpe HK1 Q2	Steuerung der Pumpe/Elektroventil Kreis 1
	6031	Relaisausgang QX22 Modul 1	Heizkreispumpe HK2 Q6	Steuerung der Pumpe/Elektroventil Kreis 2
HEIZKREIS 1	742	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 1)
HEIZKREIS 2	1042	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 2)

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742 und 1042 nicht korrekt eingestellt wurden.

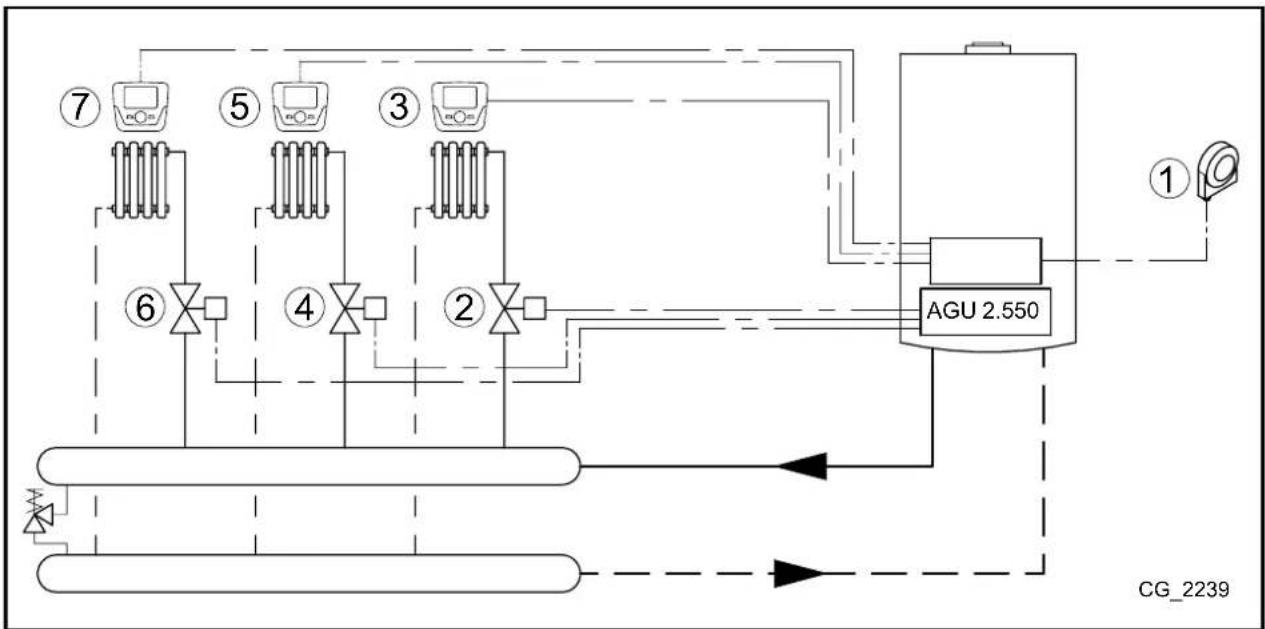

7.2 SCHEMA 5

Drei Zonen mit Raumgerät (Heizkreis 1, 2 und 3)

1	Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels	5	Raumgerät Kreis 2 - Klemmenbrett M2 (1-2-3) des Heizkessels
2	Elektroventil oder Zonenpumpe Kreis 1 (QX21-N)*	6	Elektroventil oder Zonenpumpe Kreis 3 (QX23-N)*
3	Raumgerät Kreis 1 - Klemmenbrett M2 (1-2-3) des Heizkessels	7	Raumgerät Kreis 3 - Klemmenbrett M2 (1-2-3) des Heizkessels
4	Elektroventil oder Zonenpumpe Kreis 2 (QX22-N)*

* Das Zubehör AGU 2.550 ist nicht dafür ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Raumgeräte 3, 5 und 7 sind parallel angeschlossen.

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAMMEILE PARAMETER			EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715	Heizkreis 2	Ein	Befähigen des Heizkreises 2
	5721	Heizkreis 3	Ein	Befähigen des Heizkreises 3
	5977	Funktion Eingang H5	Keine	Entfähigen des Thermostats im Klemmenbrett M1 (1-2) des Heizkessels
	6020	Funktion Extensionsmodul 1	Multifunktional	-
	6030	Relaisausgang QX21 Modul 1	Heizkreispumpe Q2	Steuerung der Pumpe/Elektroventil Kreis 1
	6031	Relaisausgang QX22 Modul 1	Heizkreispumpe HK2 Q6	Steuerung der Pumpe/Elektroventil Kreis 2
	6032	Relaisausgang QX23 Modul 1	Heizkreispumpe HK2 Q20	Steuerung der Pumpe/Elektroventil Kreis 3
HEIZKREIS 1	742	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 1)
HEIZKREIS 2	1042	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 2)
HEIZKREIS 3	1342	Vorlaufsollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 3)

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742 und 1042 nicht korrekt eingestellt wurden.

8. ELEKTRISCHER ANSCHLUSS DES RAUMTHERMOSTATS

Die Betriebstemperatur ist für alle Kreise gleich.

Die Relais können durch Ventile mit Mikro-Endschaltern und umgekehrt ersetzt werden.

8.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone

Den Raumthermostat mit dem externen Stromnetz (230V) verbinden, welches das Zonenventil (oder Pumpe) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

L T.A. M1 1 2 RE M V N CG_2310

8.2 BEISPIEL 2 - Anschluss der Raumthermostate für eine Hochtemperaturanlage mit mehreren Zonen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspulen speist. Die Relaiskontakte parallel mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

8.3 BEISPIEL 3 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett H2-M des AGU 2.550 verbinden.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschließen, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

8.4 BEISPIEL 4 - Anschluss der Raumthermostate für eine Niedrigtemperaturanlage mit mehreren Zonen und Mikro-Endschaltern in den Zonenventilen

Die Raumthermostate parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile speist. Die Kontakte der Mikroschalter parallel an die Klemmen H2-M des Zubehörs AGU 2.550 anschließen.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschließen, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

9. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG

Mit dieser Konfiguration ist das Zubehör AGU 2.550 in der Lage, die Pumpe der Solaranlage, den Kollektorfühler und den Boilerfühler (des Solarkreises) gemäß folgendem Schema zu steuern:

1	Fühler des Solarboilers B31 (BX22-M)	3	Pumpe des Solarkreises Q5 (QX23-N)
2	Fühler des Solarkollektors B6 (BX21-M)	4	Boilerfühler B3 - Klemmenbrett M2 (9-10) des Heizkessels

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und müssen durch eine wärmetechnische Studie belegt werden.

Mit der Fernbedienung, das Menü 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ	PROGRAMMZEILE	EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	6020	Solar Trinkwasser	Befähigen der Solarfunktion

Nachstehend sind die verwendeten Parameter angegeben. Bei Verwendung von Solarplatten mit Vakuumrohren muss die spezifische Schutzfunktion aktiviert werden (Parameter 3830, 3831).

MENÜ PROGRAMMEILE WERT BESCHREIBUNG
KONFIGURATION	3810 Default	8°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Einschalten der Solarpumpe
	3811 Default	4°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Ausschalten der Solarpumpe
	3850 Default	“---”	Temperatur, über welcher die Kollektorpumpe läuft (nur wenn die Höchsttemperatur des Boilers nicht erreicht wurde)

Auf das Menü 3
zugreifen.
(Kapitel 5.2)

SOLAR	3830 Default	“---”	Max. Zeit zur Blockierung der Solarpumpe, wenn die Kollektortemperatur den Höchstwert (Parameter 3850) in der Mindestzirkulationszeit (Parameter 3831) erreicht.
	3831 Default	30s Mindestzirkulationszeit der Kollektorpumpe

Sobald auf dem Display das Symbol erscheint, bedeutet dies, dass die Pumpe der Solaranlage in Betrieb ist, um den Boiler aufzuheizen.

10. PARAMETEREINSTELLUNG

10.1 HEIZANLAGE

Schalttafel			MENÜ HEIZKREIS CR 1, 2, 3		Werkseitig eingestellter Wert	Mindest	Höchst
CR1	CR2	CR3
700	1000	1300	Schutzbetrieb aus: Der Heizkessel schaltet ein, wenn die Raumtemperatur einen Wert von < 6°C erreicht.Automatik: Die Temperatur des zu heizenden Raums hängt von der Stundenprogrammierung abReduziert: Die Temperatur des zu heizenden Raums ist reduziertKomfort: Die Temperatur des zu heizenden Raums ist Komfort	-	Komfort	-	-
710	1010	1310	Komfort-Raumtemperatur	°C	20	Reduziert	MaximumKomfort
712	1012	1312	Reduzierte Raumtemperatur	°C	16	Frostschutz	Komfort
714	1014	1314	Frostschutz-Raumtemperatur	°C	6	4	Reduziert
720	1020	1320	Auswahl der Heizkurve des Außentemperaturfühlers	-	1,5	0,1	4
730	1030	1330	Bei Vorhandensein eines Außentemperaturfühlers und Vorgabe der automatischen Betriebsart, wird eine automatische Steuerung des Heizbetriebs (ON-OFF) in Funktion der vorgegebenen (Außen-)Temperatur erzielt.	°C	---	8	30
740	1040	1340	Mindest-Vorlaufwert(z. B. mit aktiver modulierender Vorlauffunktion)	°C	25	8	SollwertMaximum
741	1041	1341	Max. Vorlaufwert(z. B. mit aktiver modulierender Vorlauffunktion)	°C	80	SollwertMinimum	95
742	1042	1342	Vorlauftemperatur bei Anschluss eines Raumgeräts( --- = Befähigung des modulierenden Vorlaufs)	°C	80	SollwertMinimum	SollwertMaximum
750	1050	1350	Einfluss der Raumtemperatur auf die Außentemperatur und umgekehrt (Funktion Raumeinfluss):--- %: nur Außentemperatur1..99 %: Außentemperatur mit Raumkompensation100 %: nur Raumtemperatur	%	50	1	100
760	1060	1360	Ausschaltdifferenzial des Heizkessels in Funktion der gewünschten Raumtemperatur	°C	0,5	0,5	4
809	1109	1409	Die Heizkesselpumpe und die Kreispumpe bleiben 24heingeschaltet.	-	nein	-	-
834	1134	1434	Schließzeit des Mischventils für die Niedrigtemperatur	s	180	30	873
850	1150	1450	Es wird die Verwendung des ‘Handbetriebs’ empfohlen.	-	aus
851	1151	1451	Vorlauftemperatur, bei welcher die Funktion ‘Estrichtrocknung’ veranlasst werden soll	°C	25	0	95
855	1155	1455	Aktuelle Vorlauftemperatur der Funktion Estrichtrocknung	°C	-	-	-
856	1156	1456	Wochentag während der Aktivierung der Funktion‘Estrichtrocknung’	-	-	-	-

CR = Heizkreis

10.2 TRINKWARMWASSERANLAGE

Schalttafel	MENÜ TRINKWARMWASSERKREIS		Werkseitig eingestellter Wert	Mindest Höchst
1600	BetriebsartEin = Sollwert gleich dem Schutzbetrieb-SollwertAus = Nennsollwerteco = Vorheizung aus	-	ein - -
1610 Nennsollwert TWW °C 60 35 60
1612 Sollwert reduzierter TWW °C 35 8 60
1620	Befähigung des Stundenprogramms	-	24h/Tag	-
1640	Betriebsart LegionellenfunktionAusPeriodischFixer Wochentag	-	aus	--
1641 Tage zwischen einer Legionellenfunktion und der nächsten (1...7)		-	7	-
1642 Tag der Legionellenfunktion (Montag...Sonntag)		-	Montag	-
1644	Uhrzeit, ab welcher die Legionellenfunktion einschaltet	-	---:---	-
1660 Verwendungsart der Umlaufpumpe TWW			Trinkwasser Freigabe	-
1663	Temperatur, bei welcher die Umlaufpumpe TWW ausschaltet	°C	45	8

10.3 VERSCHIEDENE PARAMETER

Schalttafel	KONFIGURATIONSMENÜ	Werkseitig eingestellter Wert
5710	Befähigen des Heizkreises 1	ein
5721	Befähigen des Heizkreises 3	aus
5730	Einstelluen ders TWW-Fühlers in Funktion der Heizkesselart (mit oder ohne Speicher)
5731	Art des Treibers zur Kontrolle des TWW-Vorrangs	Umlenkventil
5970	Fühler des TWW-Vorrangs (für Heizkessel ohne Speicher)	-
5971	Position des Kontakts in Ruhestellung	-
5973...5976	Parameter zur Bestimmung der Wasserfördermenge des TWW	-
5977	Eingang für den Raumthermostat eines des Heizkreise	Raumthermostat Zone 1
5978		-
6020	Multifunktional: es können manuell die Ein- und Ausgänge konfiguriert werden. Heizkreise 1, 2 oder 3: steuert die Mischzone (1,2 oder 3 -Kapitel 6)	-
6021	Rücklaufregler: nicht verwendetSolar Trinkwasser: zur Verwaltung einer Solaranlage mit 2 Fühlern und Pumpe (Kapitel 8)Vorregler/Zubringerpumpe: nicht verwendet	-
6022		-
6024	Nicht verwendet	-
6026		-
6028		-
6030...6038	Siehe Kapitel 10	-
6040...6045	Siehe Kapitel 10	-
6046...6068	Siehe Kapitel 10°	-
6097	°Für den Solarkollektor verwendete Fühlerart	Pt 1000
6200	Speicherungs aller mit dem Heizkessel und dem Zubehör verbundenen Fühler (Kapitel 5.2)	-
6212...6213	Herstellerinformationen	-
6215	Herstellerinformationen	-
6217	Herstellerinformationen	-
6230	Herstellerinformationen	-
6231	Herstellerinformationen	-
6704	Befähigung Anzeige interner Code	ja
6705	Aktuell vorhandener interner Fehlercode	-
6706	Brennerphase, in welcher der Fehler aufgetreten ist	-
6710	Reset des externen Alarms (Kapitel 10)	nein
6800	Letzter angefallener Fehler	-
6805	Interner Code des letzten angefallenen Fehlers	-
6806	Brennerphase, in welcher der letzte Fehler angefallen ist	-
von 6810 bis 6996	Archiv der vergangenen Fehler	-

Die dargestellten Konfiguration gelten auch für andere Relais/Fühler/Eingänge der Karte, z. B. für das Relais QX1 (Zeile 5890) oder die Fühler BX2 (Zeile 5931) und BX3 (Zeile 5932).

11. VERSCHIEDENE FUNKTIONEN

Neben der vorgehend beschriebenen Einstellungen können auch die Ein- und Ausgänge gemäß den Anlagenerfordernissen konfiguriert werden. In den nachstehenden Beispielen wurden der Relaisausgang QX21 und der Fühler BX21 des Zubehörs berücksichtigt, aber Gleiches gilt auch für die Relais QX22, QX23 und den Fühler BX22. In allen Fällen ist es erforderlich, das Zubehör als "Multifunktional" einzustellen.

MENÜ PROGRAMMZEILE PARAMETER EINZUSTELLENDER WERT BESCHREIBUNG
KONFIGURATION	6020	Funktion Extensionsmodul 1	Multifunktional	Befähigen der Solarfunktion

11.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE

Wenn ein Boiler für das Warmwasser verwendet wird, kann die Umlaufpumpe gesteuert werden. Die Befähigung der Funktion hängt von der Stundenprogrammierung des Trinkwarmwassers ab. Um die Umlaufverluste zu minimieren, wird die Pumpe 10 Minuten lang eingeschaltet, dann folgt eine Pause von 20 Minuten. Mit der Fernbedienung das Menü 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROGRAMMZEILE		WERT	BESCHREIBUNG
KONFIGURATION	6030	Zirkulationspumpe Q4	Befähigung der Zirkulationspumpe des Trinkwarmwassers (Ausgang Relais QX21)
	6040 TWW	Zirkulationsfühler B39	Befähigung des Zirkulationsfühlers des Trinkwarmwassers (Fühler BX21)
TRINKWASSER	1663	Werkeinstellung = 45°C	Trinkwassertemperatur, unter welcher die Pumpe einschaltet (Zirkulationssollwert)

11.2 SOLARANLAGE FÜR SCHWIMMBÄDER

Die Heizung eines Schwimmbades mit Solarplatten kann folgendermaßen gemacht werden.

1	Fühler des Solarboilers B31 (BX22-M)	5	Schwimmbadpumpe (QX21-N)
2	Fühler des Solarkollektors B6 (BX21-M)	6	Rücklauffühler Schwimmbadheizung – Klemmenbrett M2 des Heizkessels
3	Pumpe des Solarkreises Q5 (QX23-N)	7	Schwimmbad
4	Boilerfühler B3 - Klemmenbrett M2 (9-10) des Heizkessels

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und müssen durch eine wärmetechnische Studie belegt werden.

Die Konfiguration gemäß Kapitel 8 vornehmen. Damit ist das System für die Verwendung der Solartafeln für den Warmwasserkreis konfiguriert. Mit der Fernbedienung das Menü 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROGRAMMZEILE WERT BESCHREIBUNG
KONFIGURATION	5931 Schwimmbadfühler B13 Befähigung des Schwimmbadfühlers (Eingang Fühler BX2)
	6030 Solarstellglied Schw’bad K18		Befähigen der Pumpe zur Beheizung des Schwimmbads (Ausgang Relais QX21)
TRINKWASSER	6046 Freigabe Schwimmbad Solar		Aktivierung der Schwimmbadbeheizung(z. B. mittels Schwimmerschalter oder manuellem Befehl)

Die Verwendung des Kontakts H2 ist wichtig, weil damit der korrekte Betrieb des Systems und der Wärmeaustausch mit dem Schwimmbad - sofern von diesem befähigt - gewährleistet ist. Deshalb sicherstellen, dass das Schwimmbad mit Wasser gefüllt und in Betrieb ist.

11.3 ALLGEMEINE WÄRMEANFORDERUNG

Bei der allgemeinen Wärmeanforderung handelt es sich um einen Wärmebedarf, welcher nicht von einem der drei verfügbaren Heizkreise bzw. vom Trinkwarmwasserkreis signalisiert wird. Diese Anforderung wird als Abnehmerbedarf bezeichnet und dient dazu, externe Einheiten mit Wärme zu versorgen, um beispielsweise das Wasser eines Schwimmbads zu heizen.

Diese Funktion wird mit folgender Konfiguration aktiviert. Mit der Fernbedienung das Menü 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROGRAM	MZEILE WERT BESC	HREIBUNG
KONFIGURATION	6030	Verbr'kreispumpe VK1 Q15	Befähigung der Pumpe für die externe Verbraucheranforderung 1 (Ausgang Relais QX21)
	6046	Verbr'anforderung VK1	Kontakt für die externe Anforderung 1
VERBRAUCHERKREIS 1	1859	Werkeinstellung = 70^	Vorlauftemperatur Heizung für externe Anforderung 1

Falls der Wärmebedarf von einem Analogsignal 0-10 V angezeigt wird, muss der Parameter 6046 auf "Verbr'anforderung VK1 10V" eingestellt werden. Weiters müssen die Signalmerkmale mit folgenden Parametern vorgegeben werden:

6049

Spannungswert 1 H2 Modul 1

6050

Funktionswert 1 H2 Modul 1

6051

Spannungswert 2 H2 Modul 1

6052

Funktionswert 2 H2 Modul 1

11.4 ANDERE KONFIGURATIONEN

Nachstehend sind weitere Konfigurationen zusammengefasst:

Relais QX21

Alarmausgang K10	Alarm (z. B. Mehrfamilienhaus)
Zubringerpumpe Q14 Pumpe ein bei jeder Heizanforderung oder externer Anforderung
Zeitprogramm 5 K13	Kontakt wird durch “Stundenprogramm aux.” gesteuert
Kälteanforderung K28	Kühlanforderung vom Kühlkreis 1
Wassernachfüllung K34	Ventil automatisches Anfüllen des Heizkessels
Gebläseabschaltung K38 Kontrolle des externen Ventilators

Fühler BX21

Pufferspeicherfühler B4	Boilerfühler Heizung (oben)
Pufferspeicherfühler B41	Boilerfühler Heizung (unten)
Pufferspeicherfühler B42	Dritter Boilerfühler Heizung (in der Mitte des Boilers)

Eingang H2

Fehler-/Alarmmeldung	Externes Alarmsignal
Kessel-Durchflussschalter	Steuert den Heizkessel-Flusswächter (nur verwenden, falls nicht im Heizkessel vorhanden)
Kesselthermostat	Steuert den Heizkessel-Thermostat (nur verwenden, falls nicht im Heizkessel vorhanden)
Verbr'anforderung VK1 10V	Externe Anforderung 1 mit Signal 0-10V (*)
Druckmessung 10V	Druckmessung mit Signal 0-10V (*)
Leistungsvorgabe 10V	Einstellung der Heizkesselleistung in Funktion des Signals 0-10V (*)

* Um die Funktionen zu verwenden, müssen die Merkmale des Analogsignals mit den folgenden Parametern des Menüs Konfiguration der Fernbedienung eingestellt werden:

6049

Spannung'wert 1H2 Modul 1

6050

Funktionswert 1 H2Modul 1

6051

Spannung'wert 2H2 Modul 1

6052

Funktionswert 2 H2Modul 1

1. TABELLE BETRIEBSSTÖRUNGEN

E	Betriebsstörung Störungs	beschreibung
10	Außentemperaturfühlersonde	Heizkreis befähigt ohne jegliche Steuerung (Thermostat, Raumgerät oder externes Gerät) oder defekter Außentemperaturfühler
84	B$B, Adressenkonflikt 2 oder mehrere Raumgeräte sind für denselben Heizkreis konfiguriert.
98	Zusätzliches Modul 1	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
99	Zusätzliches Modul 2	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
373	Zusätzliches Modul 3	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
30	Fühler Vorlauf 1 Fühler des Mischkreises 1 nicht gefunden°
32	Fühler Vorlauf 2 Fühler des Mischkreises 2 nicht gefunden°
260	Fühler Vorlauf 3 Fühler des Mischkreises 3 nicht gefunden°
335	BX21 keine Funktion Fühler BX21 nicht konfiguriert
336	BX22 keine Funktion Fühler BX22 nicht konfiguriert
324	BX gleiche Fühler Zwei oder mehrere Fühler sind für dieselbe Funktion konfiguriert.
52	Fühler ACS 2 Fühler Solarwarmwasserkreis nicht gefunden
73	Fühler Kollektor 1 Fühler Solarkollektor nicht gefunden
57	Fühler ACS-Zirkulation Fühler Warmwasserzirkulation nicht gefunden
243	Schwimmbadfühler° Schwimmbadfühler nicht gefunden
25	Fühler Holzheizkessel°	Fühler des Biomasse-Heizkessels nicht gefunden
346	Heizkesselpumpe Q10 nicht vorhanden	Pumpe des Biomasse-Heizkessels nicht gefunden

1. TECHNISCHE MERKMALE

Stromversorgung	Versorgungsspannung	AC 230 V (±10 %)
	Betriebsfrequenz	50/60 Hz
	Aufnahmeleistung	4 VA
	Versorgungssicherung (Speisung und Ausgänge)	max. 10 AT
Verkabelung	Steifer oder biegsamer Draht (geflochten oder mit Stütze)	-
	Einpolig	0,5...2,5 mm2
	Zweipolig	0,5...1,5 mm2
Funktionsdaten	Softwareklasse	A
	Betriebsart EN 60 730	1b (automatischer Vorgang)
Eingänge	Digitaleingang H2	-
	Niedrigstschutzspannung für saubere Kontakte	-
	Niedrigspannungskontakt	-
	Spannung mit offenem Kontakt	DC 12 V
	Strom mit geschlossenem Kontakt	DC 3 mA
	Analogeingang H2	-
	Niedrigstschutzspannung	-
	Bereich	DC 0..10 V
	Innenwiderstand	>100 kΩ
	Eingang L	AC 230 V (±10%)
	Innenwiderstand	>100 kΩ
	Eingang Sensoren BX21, BX22	NTC 10k
	Zulässige Verbindungskabel (Kupfer)	-
	Schnitt	mm2	0,25	0,5	0,75	1,0	1,5
	Max. Länge	m	20	40	60	80	120
Ausgänge	Ausgangsrelais	-
	Strombereich	AC 0,02...2 (2) A
	Max. Anlaufstrom	15 A für ≤1 s
	Max. Strom (für alle Relais)	AC 6 A
	Spannungsbereich AC 24...230 V (für sauberen Kontakt)
Schnittstelle	BSB	Anschluss mit 2 Kabeln, nicht austauschbar
	Länge Basiseinheit - Periphergeräte	max. 150 m
	Gesamtlänge	max. 300 m (max. Kabelleistung 60nF)
	Kabelquerschnitt	0,5 mm2
Max. Anzahl von in Kaskade anschließbaren Heizkesseln		16

TARTALOMJEGYZÉK

A JELZÉSEK LEÍRÁSA....70
