Produkttyp	Stereo-Verstärker-Receiver
Marke	Skytec
Modell	SPL300MP3
Abmessungen (B x T x H)	482 x 290 x 88 mm
Gewicht	3,7 kg
Stromversorgung	220-240 V~, 50 Hz
Sicherung	T1A
Maximale Ausgangsleistung (4 Ω)	2 x 150 W
Maximale Ausgangsleistung (8 Ω)	2 x 100 W
Minimale Lastimpedanz	4 Ω
Eingänge	6 x RCA, 1 x 3,5 mm Stereoklinke
Ausgänge	Lautsprecherklemmen (BP)
Eingangsempfindlichkeit	775 mV
Eingangsimpedanz	10 kΩ min.
Frequenzgang	20 Hz - 20 kHz (±3 dB)
Gesamtklirrfaktor (THD+N)	< 0,5 %
Rauschabstand	> 95 dB
Übersprechen	> 82 dB bei 1 kHz
Anzeigen	Power, Signal, Clip (LED)
Bedienelemente	Lautstärke A/B, Eingangswähler, Equalizer
MP3-Funktionen	USB/SD-Player, Fernbedienung
Sicherheit	Überlastschutz, Erdung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, keine Aerosole verwenden
Ersatzteile und Reparatur	Reparatur nur durch qualifizierten Techniker

Häufig gestellte Fragen - SPL300MP3 Skytec

Wie schließe ich Lautsprecher an den SPL300MP3 an?

Verwenden Sie die Lautsprecherklemmen (BP) auf der Rückseite. Beachten Sie die Polarität (+ und -) und stellen Sie sicher, dass die Gesamtimpedanz mindestens 4 Ω beträgt. Schalten Sie den Verstärker aus, bevor Sie Lautsprecher anschließen oder trennen.

Was tun, wenn die Clip-Anzeige leuchtet?

Die Clip-Anzeige zeigt Verzerrungen durch Übersteuerung an. Reduzieren Sie die Lautstärke oder den Eingangsverstärkung, bis die LED aufhört zu blinken oder aus bleibt. Ein dauerhaftes Aufleuchten kann die Lautsprecher beschädigen.

Wie verwende ich die Fernbedienung?

Entfernen Sie die Plastikfolie der Batterie. Die Tasten ermöglichen die Auswahl der Quelle (USB/SD/AUX), die Steuerung der Wiedergabe (Play/Pause, nächster/vorheriger Titel), Lautstärkeeinstellung, Aktivierung des Equalizers (E0 bis E6) und Wiederholung. Im Aux-Modus ist nur die INPUT-Taste aktiv.

Kann ich einen MP3-Player anschließen?

Ja, schließen Sie Ihren MP3-Player über den 3,5 mm Stereoklinkeneingang an der Vorderseite oder über die USB/SD-Eingänge an. Verwenden Sie den Eingangswähler, um MP3 auszuwählen.

Wie hoch ist die Leistung des Verstärkers?

Die maximale Ausgangsleistung beträgt 2 x 150 W an 4 Ω und 2 x 100 W an 8 Ω. Stellen Sie sicher, dass die Lautsprecher diese Leistung verarbeiten können.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Reinigungssprays oder flüssige Produkte, die ins Innere eindringen könnten.

Warum schaltet sich das Gerät nicht ein?

Überprüfen Sie, ob das Netzkabel an einer funktionierenden Steckdose (220-240 V~, 50 Hz) mit einer 10-16 A Sicherung angeschlossen ist. Überprüfen Sie die Sicherung T1A auf der Rückseite; wenn sie durchgebrannt ist, ersetzen Sie sie durch eine identische. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie wähle ich die Eingangsquelle aus?

Verwenden Sie den Eingangswähler an der Vorderseite. Die verfügbaren Positionen sind PC, MP3, TV und CD, je nach angeschlossenem Gerät. Im MP3-Modus können Sie auch von USB/SD abspielen.

Ist es normal, dass das Gerät heiß wird?

Ja, das Gehäuse kann im Betrieb sehr heiß werden. Berühren Sie es während des Gebrauchs nicht und stellen Sie es an einem gut belüfteten Ort auf. Decken Sie die Lüftungsschlitze nicht ab.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Schützen Sie es vor Feuchtigkeit, Regen und extremen Temperaturen. Verwenden Sie es nicht in einem feuchten Raum.

BEDIENUNGSANLEITUNG SPL300MP3 Skytec

Herzlichen Glückwunsch zum Kauf unseres SPL Verständerkers.

Vor der ersten Inbetriebnahmeitte sorgfaltigthese Anleitung durchlesen

SICHERHEITSHINWEISE:

Gehorschaden:
Lautsprecher konnen sehr hohe Schallpegel (SPL) erreichen, die bei Publikum, Benutzern und technischem Personal schwere Gehorschaden verursachen konnen. Achten Sie daraufuf, dass der Schallpegel nie 85dB übersteigt.
- Achten Sie darauf, dass der Verstärker ausgeschaltet ist, wenn die Box angeschlossen oder abgekoppelt wird.
- Verträger und Laufsprecher nicht überlasten, um Schäden an den Bauteilen zu vermeiden.
Das Gerat nicht mit nassen Handen ans Netz anschlieben oder vom Netz trennen.
- Wenn Stecker und/oder Netzkabel beschadigt sind, müssen sie von einem Fachmann ersetzt werden.
Schlieben Sie das Gerät an eine geerdete 220-240VAC/50Hz Netzsteckdose an, die von einer 10-16A Sicherung geschützt ist.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Im Allgemeinen gilt: Bei Nichtgebrauch Stecker abziehen.
- Nach längerem Nichtgebrauch kann sich Kondenswasser bilden. Lassen Sie das Gerät erst auf Zimmertemperaturkommen, bevor Sie es einschalten. Niemals in feuchten Räumen oder im Freien benutzen.
- Wahlrend des Betriebs wird das Gehäuse sehr heißt. Nicht während des Betriebs oder dazu danach berühren.
- Keine Reinigungssprays für die Regler benutzen. Die Rückstände, die diese Produkte hinterlassen, führen zu Staub- und Fettansammlungen. Im Problemfall einen Fachmann um Rat Fragen.

• Niemals die Regler mit Gewalt bedieren.
• Kein offenes Feuer (Kerze usw.) auf oder geben das Gehäuse stellen - FEUERGEFAHR.
• Den Veränderke auf eine stabile, feste Flächenstellen.
• Keine Flüssigkeiten auf den Veränderungen stehen. Vor Feuchtigkeit schützen, da sie die Lebensdauer des Geräts erheblich verkurzt.
• Wenn das Gerät so stark beschädigt ist, dass Innenteile sightbar sind, NICTT das Gerät ans Netz anschließen und NICTT einschalten.itte wenden Sie sich an ihren Fachhandler.
• Niemals das Gerät selbst reparieren. Alle Reparaturen müssen von einem Fachmann ausgeführrt werden.
• Den Lautstärkeregler des Verständers ganz herunterfahren, bevor Sieihn einschalten.
  Das Gerat von Kindern fernhalten.
• Gerät ausschalten, bevor Sie es vom Netz und/oder anderen Geräten trennen. Bevor Sie das Gerät an einen anderen Platz stellen, erst alle Kabel abziehen.
• Achten Sie darauf, dass das Netzkabel nicht beschadigt werden kann, wenn Menschen darauf treten. Vor jeder Inbetriebnahme das Netzkabel auf Schaden überprüfen.

Umweltschutz: Verpackungsmaterial wann immer möglich recycleln

Entsorgung: Das Gerätarf nicht in den normalen Hausmüll. Bringen Sie es zu einer Sammelstelle, wo ein großer Teil des Gerats recyceilt werden kann.

Keine eigenmächtigen Reparaturen oder Veränderungen am Gerat vornehmen, sonst verfüllt jeglicher Garantieanspruch. Es besteht kein Anrecht auf Garantie bei Unfallen und Schäden, die durch unsachgemassen Gebrauch und Nichtbeachtung der Sicherheits-und Bedienhinweise in dieser Anleitung entstanden sind. SPL übernimmt keine Haftung fur Sach- und Personenschäden, sowie Folgeschäden, die durch Nichtbeachtung der Warnungen und Sicherheitshinweise entstanden sind.

ANSCHLUSSE:

Prufen Sie zuerst die technischen Daten Ihres Verstärkers, um sicherzugehen, dass er für die Box geeignet ist.

Achten Sie damit bereits sondern auf die Leistung und die Impedanz.

Prufen Sie, dass der Verstärker ausgeschelt ist und schlieben Sie dann die Box an. ACHTUNG! Achten Sie auf die Polarität (+/-). Schlieben Sie Leiter mit derselben Farbe an beiden Seiten gleich an, also + am Verstärker mit dem + an der Box. Bei falschem Anschluss wird die Klangqualität beeinträchtigt.

Benutzen Sie nur Laatsprecherkabel von gutter Qualität, die der Leistung und der Entfernung zwischen Veränderungen und Box entsprechen.

BESCHREIBUNG

1. Ein/Aus Schalter
2. Betriebs-LED
3. Lautstärkeregler Kanal A & B
4. Signal LED Kanal A & B
5. Clip Anzeiger
6. Eingangswahlschalter
7. CD/Aux Eingang

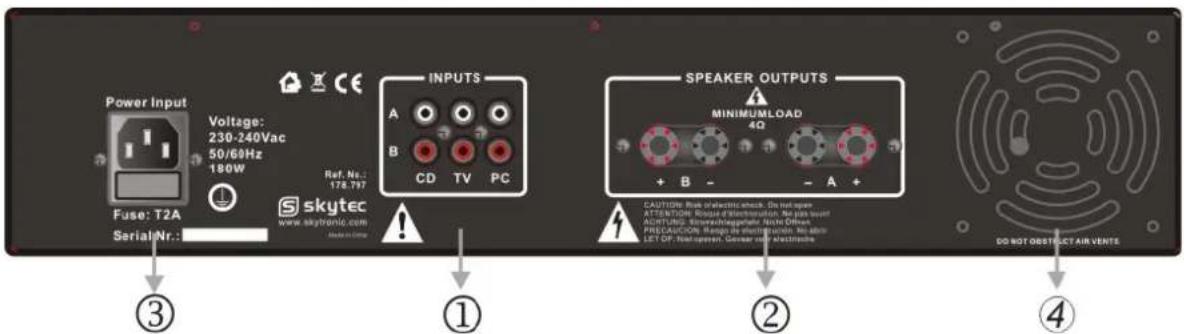

Rückseite

1. Eingänge Kanal A & B (Cinch Buchsen)
2. Ausgang Kanal A & B
3. Netzanschluss & Sicherungshalter
4. Ventilator nur Modelle aus SPL700EQ

BETRIEB

1. Die Laufsprecheranlage (Mindestens 4 Ohms Last) mit ausreichender Leistung an die Ausgangskommen des Verständers anschließen
2. Den Ausgang des Fernsehers, DVD Spieler, Computers, Mischpults (oder eine andere geeignete Signalquelle) an die entsprechenden Eingangsbuchsen des Leistungsverstärkers anschließen. An der Frontseite können Sie einen CD Spieler über eine 3,5mm Stereo-Klinkenbuchse anschließen. Die Frontseite hat ein MP3 Bedienungspanl mit USB/SDmmc Eingänge. Mit hilfe der Fernbedienung ist diese Panel auch zu bedienden ebenso wie der eingebaute Equalizer.
3. Das Netzkabel in eine Netzsteckdose stecken.
4. Wahlen Sie mit dem Wahlschalter auf der Frontseite eine Eingangsquelle (PC - MP3 - TV - CD)
5. Die Gainregler ganz herunterfahren und den Veränderk einschalten.
6. Stellen Sie die Lautstärkeregler auf den gewünschten Pegel ein. HINWEIS: Wenn das Audio Eingangssignal zu stark ist, klingt der Ton verzerrt und der CLIP Anzeiger leuchtet. Wenn die Clip LED ständig leuchtet oder blinkt, muss der Pegel reduziert werden.
7. Regeln sie den Klang mit den Equalizern. Sie können Unterschiede in der Klangqualität der Quellen oder in der Raumakustik ausgleichen. jeder Equalizer verfügt über seinen eigenen Boost oder Cut für die tiefen, mittleren und hohen Frenzen.

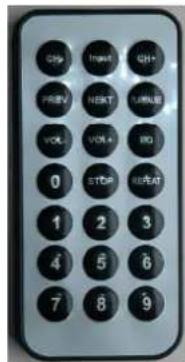

Fernbedienung

INPUT Wahl USB - SD - AUX

USB-und SD-Modus:

CH-CH + Keine Funktion im USB oder SD Modus

PREV/NEXT Vorheriger oder nachster Titel

PLAY/PAUSE Play-Pause-Play-Pause-usw.

VOL-/ VOL + Lautstärke weniger/mehr (nur wenn der Schalter in MP / Aux steht)

EQ Equalizer Wahl von E0 bis E6

STOP Stoppt die Wiedergabe

REPEAT Wiederholung von ALLE - FOLDER - EIN oder zufälligen Positionen

(Random)

0 bis 9 Titel Direktwahl

Batterie: CR2025 (mitgeliefert)

Die Kunststoff-Streifen auf der Unterseite entfern.

Aux-Modus:

Verwenden Sie in this modus nur die "INPUT"-Taste auf der Fernbedienung.

Für einen zuverlüssigen und problemlosen Betrieb,itte folgende Punkte beachten:

• Alle Ein- und Ausgangsverbinder müssen gut und sicher angeschlossen sein.
  Die Leistung der Laatsprecher muss fur die Ausgangsleistung des Verstärkers geeignet sein.
  Den Verstärker immer an einer gut belufteten Stelle aufstellen.
  Vor schweren Erschütterungen schätzen.
• Niemals während des Betriebs die Laufsprecher anschlieben oder abziehen. Das kann den Veränder schwer beschädigen.

TECHNISCHE DATEN

		SPL 300MP3	SPL 500MP3	SPL 700MP3	SPL 1000MP3	SPL 1500MP3	SPL 2000MP3
Max Ausgangsleistung bei 4 Ohm		2x 150W	2x 250W	350W	500W	2x 750W	2x 1000W
Max Ausgangsleistung bei 8 Ohm		2x 100W	2x 200W	250W	350W	2x 500W	2x 750W
Impedanz (Mindestens) 4		Ohm
Verbinder	Eingang	6x RCA (phono) socket & 3.5mm Stereo Jack
	Ausgang	Speaker terminal board
Eingangsspannung		775 mV
Eingangsimpedanz		10 K min.
Frequenzbereich		20 Hz - 20 KHz ±3 dB
THD +N		< 0.5 %
Signal/Rauschabstand		>95 δB
Crosstalk		>82δB ατ 1KHz
Anzeiger		Clip / Signal / Power
Netzspannung		220~240 Vac(Euro) / 50 Hz
Sicherung		T1A	T1A	T1A	T2A	T4A	T4A
Abmessungen		482 X 290 X 88mm
Gewicht		3,7kg	3,7kg	4,2kg	4,8kg	5,4kg	6kg

F
