BEDIENUNGSANLEITUNG NT 301 Ap L Kärcher

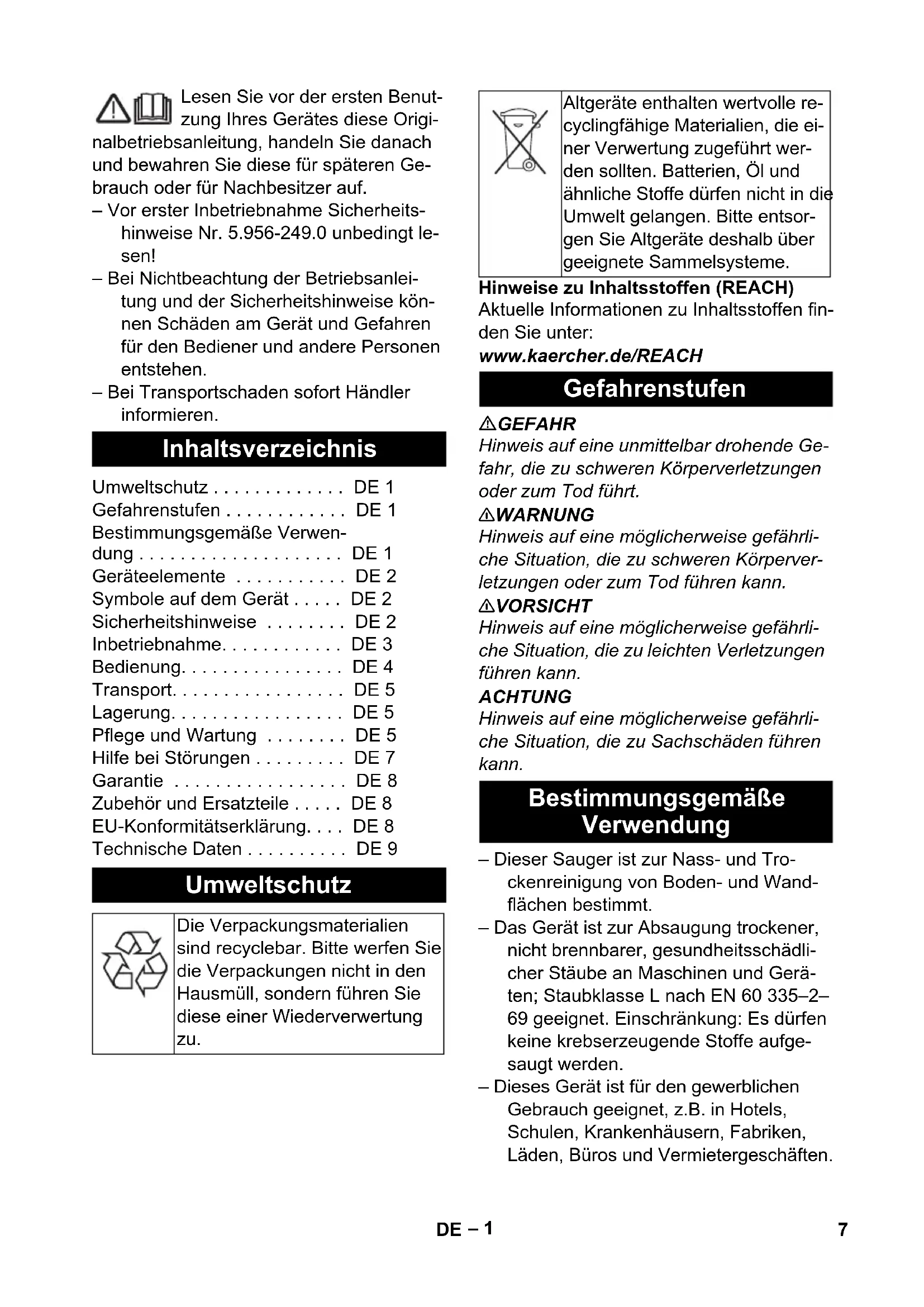

6– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.956-249.0 unbedingt le- sen! – Bei Nichtbeachtung der Betriebsanlei- tung und der Sicherheitshinweise kön- nen Schäden am Gerät und Gefahren für den Bediener und andere Personen entstehen. – Bei Transportschaden sofort Händler informieren. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu Sachschäden führen kann. – Dieser Sauger ist zur Nass- und Tro- ckenreinigung von Boden- und Wand- flächen bestimmt. – Das Gerät ist zur Absaugung trockener, nicht brennbarer, gesundheitsschädli- cher Stäube an Maschinen und Gerä- ten; Staubklasse L nach EN 60 335–2– 69 geeignet. Einschränkung: Es dürfen keine krebserzeugende Stoffe aufge- saugt werden. – Dieses Gerät ist für den gewerblichen Gebrauch geeignet, z.B. in Hotels, Schulen, Krankenhäusern, Fabriken, Läden, Büros und Vermietergeschäften. Inhaltsverzeichnis Umweltschutz ... DE 1 Gefahrenstufen ... DE 1 Bestimmungsgemäße Verwen- dung ... DE 1 Geräteelemente ... DE 2 Symbole auf dem Gerät ... DE 2 Sicherheitshinweise ... DE 2 Inbetriebnahme... DE 3 Bedienung... DE 4 Transport... DE 5 Lagerung... DE 5 Pflege und Wartung ... DE 5 Hilfe bei Störungen ... DE 7 Garantie ... DE 8 Zubehör und Ersatzteile ... DE 8 EU-Konformitätserklärung... DE 8 Technische Daten ... DE 9 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. Altgeräte enthalten wertvolle re- cyclingfähige Materialien, die ei- ner Verwertung zugeführt wer- den sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsor- gen Sie Altgeräte deshalb über geeignete Sammelsysteme. Gefahrenstufen Bestimmungsgemäße Verwendung 7DE– 2 1 Elektroden 2 Saugstutzen 3 Saugschlauch 4 Schlauchhaken 5 Verriegelung des Schubbügels (nur NT 50/1) 6 Fugendüse 7 Luftaustritt, Arbeitsluft 8 Saugkopf 9 Verriegelung des Saugkopfs 10 Griffmulde 11 Schmutzbehälter 12 Lenkrolle 13 Handgriff (nur NT 50/1) 14 Lufteintritt, Motor-Kühlluft 15 Bodendüse 16 Saugrohr 17 Anschlag für Werkzeugkoffer 18 Gummimuffe, schraubbar 19 Befestigungsöse 20 Filterabdeckung 21 Tragegriff 22 Saugkraftregler (stufenlos) 23 Werkzeugadapter (nur Ap Te L) 24 Schubbügel (nur NT 50/1) 25 Taster der Filterabreinigung 26 Drehschalter 27 Steckdose (nur Ap Te L) 28 Halter für Bodendüse 29 Ablassschlauch (nur NT 50/1) 30 Halter für Saugrohr 31 Kabelhaken (nur NT 50/1) 32 Krümmer 33 Netzkabel 34 Halter für Krümmer (nur NT 30/1, NT 40/1) 35 Filterrahmen 36 Flachfaltenfilter (PES) 37 Filterabreinigung 38 Typenschild GEFAHR – Wenn die Abluft in den Raum zurückge- führt wird, muss eine ausreichende Luftwechselrate L im Raum vorhanden sein. Um die geforderten Grenzwerte einzuhalten, darf der zurückgeführte Volumenstrom maximal 50% des Frischluftvolumenstroms (Raumvolu- men V

) betragen. Ohne besondere Lüftungsmaßnahme gilt: L

– Gebrauch des Gerätes und der Substan- zen, für die es benutzt werden soll, ein- schließlich des sicheren Verfahrens der Beseitigung des aufgenommenen Mate- rials nur durch geschultes Personal. – Dieses Gerät enthält gesundheits- schädlichen Staub. Leerungs- und War- tungsvorgänge, einschließlich der Be- seitigung der Staubsammelbehälter, dürfen nur von Fachleuten durchgeführt werden, die entsprechende Schutzaus- rüstung tragen. Geräteelemente Symbole auf dem Gerät WARNUNG: Dieses Gerät enthält gesund- heitsgefährliche Stäube. Entleerung und Wartung, einschließlich der Entfernung des Staubbeutels, dürfen nur von sach- kundigen Personen vorgenommen wer- den, die geeignete persönliche Schutzaus- rüstung tragen. Nicht einschalten, bevor das komplette Filtersystem installiert ist. Flachfaltenfilter (Zellulose) Bestell-Nr. 6.904-367.0 Flachfaltenfilter (PES) Bestell-Nr. 6.907-662.0 Flachfaltenfilter (PTFE) Bestell-Nr. 6.907-455.0 Sicherheitshinweise 8 DE– 3 – Gerät nicht ohne das vollständige Filtra- tionssystem betreiben. – Die anwendbaren Sicherheitsbestim- mungen, die für die zu behandelnden Materialien zutreffen, sind zu beachten. – Für einen sicheren Stand des Gerätes Feststellbremse an der Lenkrolle betäti- gen. Bei offener Feststellbremse kann sich das Gerät unkontrolliert in Bewe- gung setzen. 몇 WARNUNG Beim Saugen darf niemals der Flachfalten- filter entfernt werden. 몇 WARNUNG Nicht ohne Filterelement saugen, da sonst der Saugmotor beschädigt wird und eine Gesundheitsgefährdung durch erhöhten Feinstaubausstoß auftritt. Nur bei Geräten mit eingebauter Steck- dose: Durch den geerdeten Anschlussstutzen werden statische Aufladungen abgeleitet. Dadurch werden Funkenbildung und Stromstöße mit elektrisch leitendem Zube- hör (Option) verhindert. – NT 30/1: Das Gerät ist mit einer Vliesfil- tertüte mit Verschlusskappe ausgerüs- tet, Bestell-Nr. 2.889-154.0 (5 Stück). – NT 40/1, NT 50/1: Das Gerät ist mit ei- ner Vliesfiltertüte mit Verschlusskappe ausgerüstet, Bestell-Nr. 2.889-155.0 (5 Stück). Hinweis: Mit diesem Gerät können alle Ar- ten von Stäuben bis Staubklasse L aufge- saugt werden. Hinweis: Das Gerät ist als Industriestaub- sauger zum Aufsaugen von trockenen, nicht brennbaren Stäuben mit AGW-Wer- ten größer gleich 1 mg/m

geeignet. – Beim Aufsaugen von Feinstaub kann zusätzlich eine Vliesfiltertüte oder ein Entsorgungsbeutel (Sonderzubehör) verwendet werden. Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte aufstecken. Saugkopf aufsetzen und verriegeln. Abbildung Saugkopf entriegeln und abnehmen. Entsorgungsbeutel (Sonderzubehör) einsetzen. Entsorgungsbeutel (Sonderzubehör) über Behälter stülpen. Darauf achten, dass die Markierungsli- nie innerhalb des Behälters liegt und beide Entlüftungslöcher an der Behäl- terrückwand positioniert sind. Saugkopf aufsetzen und verriegeln. Gilt nur für Flachfaltenfilter (Zellulose): ACHTUNG Beim Wechsel von Nass- auf Trocken- saugen beachten: Saugen von trockenem Staub bei nassem Filterelement setzt den Filter zu und kann ihn unbrauchbar machen. Nassen Filter vor Benutzung durch tro- ckenen ersetzen. Filter wechseln, wird unter Punkt "Pfle- ge und Wartung" beschrieben. Hinweis: Bei permanentem Nasssaugen empfiehlt es sich, einen PES-Flachfaltenfil- ter zu verwenden (siehe Filtersysteme). GEFAHR Beim Nasssaugen dürfen keine gesund- heitsgefährlichen Stäube aufgenommen werden. Abbildung Bürstenstreifen ausbauen. Gummilippen einbauen. Hinweis: Die strukturierte Seite der Gum- milippen muss nach außen zeigen. Inbetriebnahme Anti-Statik-System Trockensaugen Vliesfiltertüte einbauen Entsorgungsbeutel einbauen Wechsel von Nass- auf Trockensaugen Nasssaugen Einbau Gummilippen 9DE– 4 Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte am Flansch nach oben herausziehen. Vliesfiltertüte mit Verschlusskappe dicht verschließen. Gebrauchte Vliesfiltertüte gemäß den gesetzlichen Bestimmungen entsorgen. Saugkopf aufsetzen und verriegeln. – Beim Aufsaugen von Nassschmutz muss immer die Vliesfiltertüte entfernt werden. Abbildung Saugkopf entriegeln und abnehmen. Entsorgungsbeutel (Sonderzubehör) hochstülpen. Entsorgungsbeutel (Sonderzubehör) mit Kabelbinder unterhalb der Öffnung dicht verschließen. Entsorgungsbeutel (Sonderzubehör) herausnehmen. Entsorgungsbeutel (Sonderzubehör) gemäß den gesetzlichen Bestimmun- gen entsorgen. Saugkopf aufsetzen und verriegeln. – Beim Aufsaugen von Nassschmutz muss immer der Entsorgungsbeutel (Sonderzubehör) entfernt werden. Nur NT 50/1: Abbildung Schmutzwasser über Ablassschlauch ablassen. – Beim Aufsaugen von Nassschmutz mit der Polsterdüse (Option) oder Fugen- düse, beziehungsweise wenn überwie- gend Wasser aus einem Behälter auf- gesaugt wird, empfiehlt es sich, den Taster der Funktion „Halbautomatische Filterabreinigung“ nicht zu betätigen. – Bei Erreichen des max. Flüssigkeits- stands schaltet das Gerät automatisch ab. – Bei nicht leitenden Flüssigkeiten (zum Beispiel Bohremulsion, Öle und Fette) wird das Gerät bei vollem Behälter nicht abgeschaltet. Der Füllstand muss ständig überprüft und der Behälter rechtzeitig entleert werden. – Nach Beendigung des Nasssaugens: Flachfaltenfilter mit der Filterabreini- gung abreinigen. Elektroden mit einer Bürste reinigen. Behälter mit einem feuchten Tuch reinigen und trocknen. Abbildung Der Saugschlauch ist mit einem Clip-Sys- tem ausgestattet. Alle Zubehörteile mit Nennweite 35 mm können angeschlossen werden. Netzstecker einstecken. Gerät am Drehschalter einschalten. Nur bei Geräten mit eingebauter Steck- dose: GEFAHR Verletzungs- und Beschädigungsgefahr! Die Steckdose ist nur zum direkten An- schluss von Elektrowerkzeugen an den Sauger bestimmt. Jeder andere Gebrauch der Steckdose ist nicht zulässig. Netzstecker des Elektrowerkzeugs am Sauger einstecken. Sauger befindet sich im Standby-Modus. Gerät am Drehschalter einschalten. Hinweis: Der Sauger wird automatisch mit dem Elektrowerkzeug ein- und ausgeschal- tet. Hinweis: Der Sauger hat eine Anlaufverzö- gerung bis zu 0,5 Sekunden und eine Nachlaufzeit von bis zu 15 Sekunden. Hinweis: Leistungsanschlusswert der Elek- trowerkzeuge, siehe Technische Daten. Abbildung Krümmer am Saugschlauch entfernen. Vliesfiltertüte entfernen Entsorgungsbeutel entfernen Schmutzwasser ablassen Allgemein Clipverbindung Bedienung Gerät einschalten Arbeiten mit Elektrowerkzeugen 10 DE– 5 Werkzeugadapter an Saugschlauch montieren. Abbildung Werkzeugadapter an Elektrowerkzeug anschließen. Hinweis: Eine Betätigung der Filterabreini- gung alle 5-10 Minuten, erhöht die Stand- zeit des Flachfaltenfilters. Hinweis: Das Einschalten der halbautoma- tischen Filterabreinigung ist nur bei einge- schaltetem Gerät möglich. Taster der halbautomatischen Filterab- reinigung 5x betätigen. Der Flachfalten- filter wird dann durch einen Luftstoß ge- reinigt (pulsierendes Geräusch). Abbildung Powerabreinigung (bei besonders star- ker Verschmutzung des Flachfaltenfil- ters): Saugrohr bzw. Krümmer mit der Hand verschließen und Taster der halb- automatischen Filterabreinigung bei eingeschaltetem Gerät 5x betätigen. Taster der halbautomatischen Filterab- reinigung 5x betätigen. Gerät am Drehschalter ausschalten. Netzstecker ziehen. Behälter entleeren. Gerät innen und außen durch Absau- gen und Abwischen mit einem feuchten Tuch reinigen. Nur NT 50/1: Verriegelung des Schubbügels lösen und Schubbügel verstellen. Abbildung Saugschlauch und Netzkabel entspre- chend Abbildung aufbewahren. Gerät in einem trockenen Raum abstel- len und vor unbefugter Benutzung si- chern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes beim Transport be- achten. Saugrohr mit Bodendüse aus der Halte- rung nehmen. Gerät zum Tragen am Tragegriff und am Saugrohr fassen, nicht am Schubbügel. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Rutschen und Kippen sichern. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Gewicht des Gerätes bei Lagerung beach- ten. Dieses Gerät darf nur in Innenräumen gela- gert werden. GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. Staubbeseitigende Maschinen sind Sicher- heitseinrichtungen zur Verhütung oder Be- seitigung von Gefahren im Sinne von BGV A1. – Zur Wartung durch den Benutzer muss das Gerät auseinandergenommen, ge- reinigt und gewartet werden, soweit es durchführbar ist, ohne dabei eine Ge- fahr für das Wartungspersonal und an- dere Personen hervorzurufen. Geeig- nete Vorsichtsmaßnahmen beinhalten Entgiftung vor dem Auseinanderneh- men. Vorsorge treffen für örtlich gefilter- te Zwangsentlüftung, wo das Gerät auseinandergenommen wird, Reini- gung der Wartungsfläche und geeigne- ter Schutz des Personals. Halbautomatische Filterabreinigung Gerät ausschalten Nach jedem Betrieb Schubbügel ein-/ausklappen Gerät aufbewahren Transport Lagerung Pflege und Wartung 11DE– 6 – Das Äußere des Gerätes sollte durch Staubsaugverfahren entgiftet und sau- ber abgewischt werden, oder mit Ab- dichtmittel behandelt werden, bevor es aus dem gefährlichen Gebiet genom- men wird. Alle Geräteteile müssen als verunreinigt angesehen werden, wenn sie aus dem gefährlichen Gebiet ge- nommen werden. Es müssen geeignete Maßnahmen ergriffen werden, um eine Staubverteilung zu vermeiden. – Bei der Durchführung von Wartungs- und Reparaturarbeiten müssen alle ver- unreinigten Gegenstände, die nicht zu- friedenstellend gereinigt werden kön- nen, weggeworfen werden. Solche Ge- genstände müssen in undurchlässigen Beuteln, in Übereinstimmung mit den gültigen Bestimmungen für die Beseiti- gung solchen Abfalls, entsorgt werden. 몇 WARNUNG Sicherheitseinrichtungen zur Verhütung von Gefahren müssen regelmäßig gewar- tet werden. Das heißt, mindestens einmal jährlich vom Hersteller oder einer unterwie- senen Person auf ihre sicherheitstechnisch einwandfreie Funktion überprüft werden, z.B. Dichtheit des Gerätes, Beschädigung des Filters. ACHTUNG Beschädigungsgefahr! Keine silikonhalti- gen Pflegemittel zum Reinigen verwenden. – Einfache Wartungs- und Pflegearbeiten können Sie selbst durchführen. – Die Geräteoberfläche und die Behälte- rinnenseite sollten regelmäßig mit ei- nem feuchten Tuch gereinigt werden. GEFAHR Gefahr durch gesundheitsschädlichen Staub. Bei Wartungsarbeiten (z.B. Filter- wechsel) Atemschutzmaske P2 oder hö- herwertig und Einwegkleidung tragen. Abbildung Filterabdeckung öffnen. Filterrahmen herausnehmen. Flachfaltenfilter herausnehmen. Gebrauchten Flachfaltenfilter gemäß den gesetzlichen Bestimmungen ent- sorgen. Angefallenen Schmutz auf der Reinluft- seite entfernen. Filterrahmen sowie Auflagefläche des Filterrahmens mit einem feuchten Tuch reinigen. Neuen Flachfaltenfilter einsetzen. Beim Einsetzen darauf achten, dass der Flachfaltenfilter allseitig bündig an- liegt. Filterrahmen einsetzen. Filterabdeckung schließen, muss hör- bar einrasten. Abbildung Saugkopf entriegeln und abnehmen. Vliesfiltertüte am Flansch nach oben herausziehen. Vliesfiltertüte mit Verschlusskappe dicht verschließen. Gebrauchte Vliesfiltertüte gemäß den gesetzlichen Bestimmungen entsorgen. Neue Vliesfiltertüte aufstecken. Saugkopf aufsetzen und verriegeln. Abbildung Saugkopf entriegeln und abnehmen. Entsorgungsbeutel (Sonderzubehör) hochstülpen. Entsorgungsbeutel (Sonderzubehör) mit Kabelbinder unterhalb der Öffnung dicht verschließen. Entsorgungsbeutel (Sonderzubehör) herausnehmen. Entsorgungsbeutel (Sonderzubehör) gemäß den gesetzlichen Bestimmun- gen entsorgen. Neuen Entsorgungsbeutel (Sonderzu- behör) einsetzen. Flachfaltenfilter wechseln Vliesfiltertüte wechseln Entsorgungsbeutel wechseln 12 DE– 7 Entsorgungsbeutel (Sonderzubehör) über Behälter stülpen. Darauf achten, dass die Markierungsli- nie innerhalb des Behälters liegt und beide Entlüftungslöcher an der Behäl- terrückwand positioniert sind. Saugkopf aufsetzen und verriegeln. Saugkopf entriegeln und abnehmen. Elektroden mit einer Bürste reinigen. Saugkopf aufsetzen und verriegeln. GEFAHR Vor allen Arbeiten am Gerät, Gerät aus- schalten und Netzstecker ziehen. Hinweis: Tritt eine Störung (z.B. Filter- bruch) auf, muss das Gerät sofort abge- schaltet werden. Vor erneuter Inbetrieb- nahme muss die Störung beseitigt werden. Steckdose und Sicherung der Strom- versorgung überprüfen. Netzkabel, Netzstecker, Elektroden und gegebenenfalls Steckdose des Ge- rätes überprüfen. Gerät einschalten. Behälter entleeren. Gerät ausschalten und 5 Sekunden warten, nach 5 Sekunden wieder ein- schalten. Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reinigen. Verstopfungen aus Saugdüse, Saug- rohr, Saugschlauch oder Flachfaltenfil- ter entfernen. Gefüllte Vliesfiltertüte wechseln. Gefüllten Entsorgungsbeutel (Sonder- zubehör) wechseln. Taster der halbautomatischen Filterab- reinigung bei eingeschaltetem Gerät 5x betätigen. Filterabdeckung richtig einrasten. Flachfaltenfilter wechseln. Nur NT 50/1: Ablassschlauch auf Dichtheit überprü- fen. Abbildung Korrekte Einbaulage des Flachfaltenfil- ters prüfen/korrigieren. Flachfaltenfilter wechseln. Elektroden sowie den Zwischenraum der Elektroden mit einer Bürste reinigen. Füllstand bei elektrisch nicht leitender Flüssigkeit ständig kontrollieren. Saugschlauch nicht angeschlossen. Kundendienst benachrichtigen. Kundendienst benachrichtigen. Kann die Störung nicht behoben wer- den, muss das Gerät vom Kundendienst überprüft werden. Elektroden reinigen Hilfe bei Störungen Saugturbine läuft nicht Saugturbine schaltet ab Saugturbine läuft nach Behälterentleerung nicht wieder an Saugkraft lässt nach Staubaustritt beim Saugen Abschaltautomatik (Nasssaugen) spricht nicht an Halbautomatische Filterabreinigung arbeitet nicht Halbautomatische Filterabreinigung schaltet nicht ab Halbautomatische Filterabreinigung lässt sich nicht einschalten Kundendienst 13DE– 8 In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. 5.966-337 Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/01/01 Garantie Zubehör und Ersatzteile EU-Konformitätserklärung Produkt: Nass- und Trockensauger Typ: 1.148-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Angewandte harmonisierte Normen EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 Angewandte nationale Normen

Fläche des Flach- faltenfilters

0,60,60,60,60,60,6 Schutzart -- IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Schutzklasse II II II -- -- -- -- -- -- -- I I I Durchmesser des Saugschlauchs mm 35 35 35 35 35 35 Länge des Saug- schlauchs m 2,5 2,5 2,5 2,5 2,5 2,5 Länge x Breite x Höhe mm 525 x 370 x 560 525 x 370 x 630 640 x 370 x 1045 525 x 370 x 560 525 x 370 x 630 640 x 370 x 1045 Typisches Betriebs- gewicht kg 11,8 12,4 18,3 11,8 12,4 18,3 Ermittelte Werte gemäß EN 60335-2-69 Schalldruckpegel

dB(A)707070707070 Unsicherheit K
