BEDIENUNGSANLEITUNG DR 860 Senior ALBRECHT

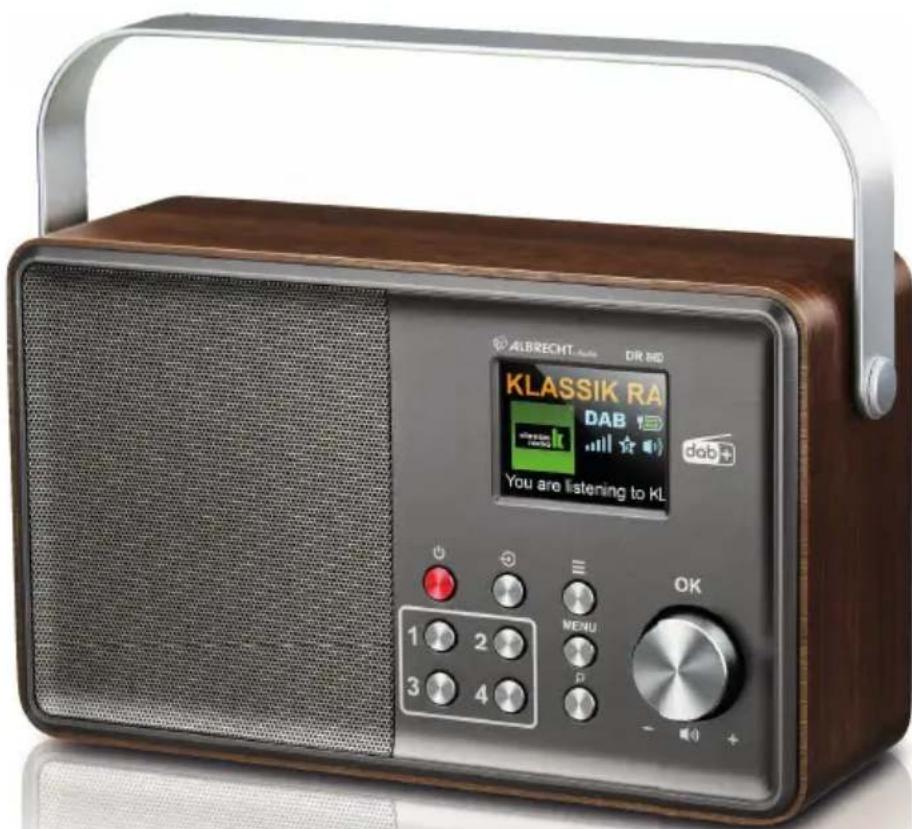

Vielen Dank, dass Sie sich für das Albrecht DR860 Digitalradio entschieden haben. Wir haben ein Radio entwickelt, das sich auf die wesentlichen Grundfunktionen konzentriert, die für den digitalen Radiogenuss nötig sind und dadurch sehr einfach in der Handhabung ist. Das Radio ist intuitiv für Jedermann über die Bedienelemente oder die beiliegende Fernbedienung zu bedienen. Zusätzlich wurde die Darstellung im Bildschirm komplett überarbeitet. Durch die Reduzierung der Anzeige auf die wirklich relevanten Informationen können diese jetzt noch größer und übersichtlicher dargestellt werden.

Ziehen Sie die Antenne in der vollen Länge aus, um den besten DAB/UKW-Rundfunkempfang zu erhalten. Schließen Sie den kleinen Stecker des Netzteils an die DC IN Buchse auf der Geräterückseite an und stecken Sie das Netzteil in eine Steckdose. Schieben Sie den Schalter ON/OFF auf „ON“, um das Gerät einzuschalten. Wenn Sie das Radio das erste Mal einschalten, führt das Gerät automatisch einen vollständigen Sender-Suchlauf nach allen verfügbaren DAB/DAB+ Sendern in Ihrer Region durch. Das Datum und die Uhrzeit im Standby-Modus stellen sich automatisch ein, sobald das Radio DAB-Empfang hat.

• Drücken Sie die Taste (STANDBY), um das Radio einzuschalten. Drücken Sie die Taste erneut, um das Radio in den Ruhemodus zu versetzen.

• Drehen Sie den Drehknopf VOLUME, um die Lautstärke zu verändern.

• In jedem Menü können Sie Ihre Auswahl durch drücken des Drehknopfes (OK) bestätigen.

• Drücken Sie die (Modus) Taste, um zwischen DAB+ und UKW Betrieb zu wechseln.

• Die Taste öffnet die Senderliste mit allen aktuell verfügbaren Sendern.

• Um einen Sender als Ihren Favoriten zu speichern, halten Sie eine der Favoritentasten 1-4 für ca. 2 Sekunden gedrückt. Um einen Favoriten später aufzurufen, drücken Sie die entsprechende Favoritentaste nur kurz.4 Deutsch

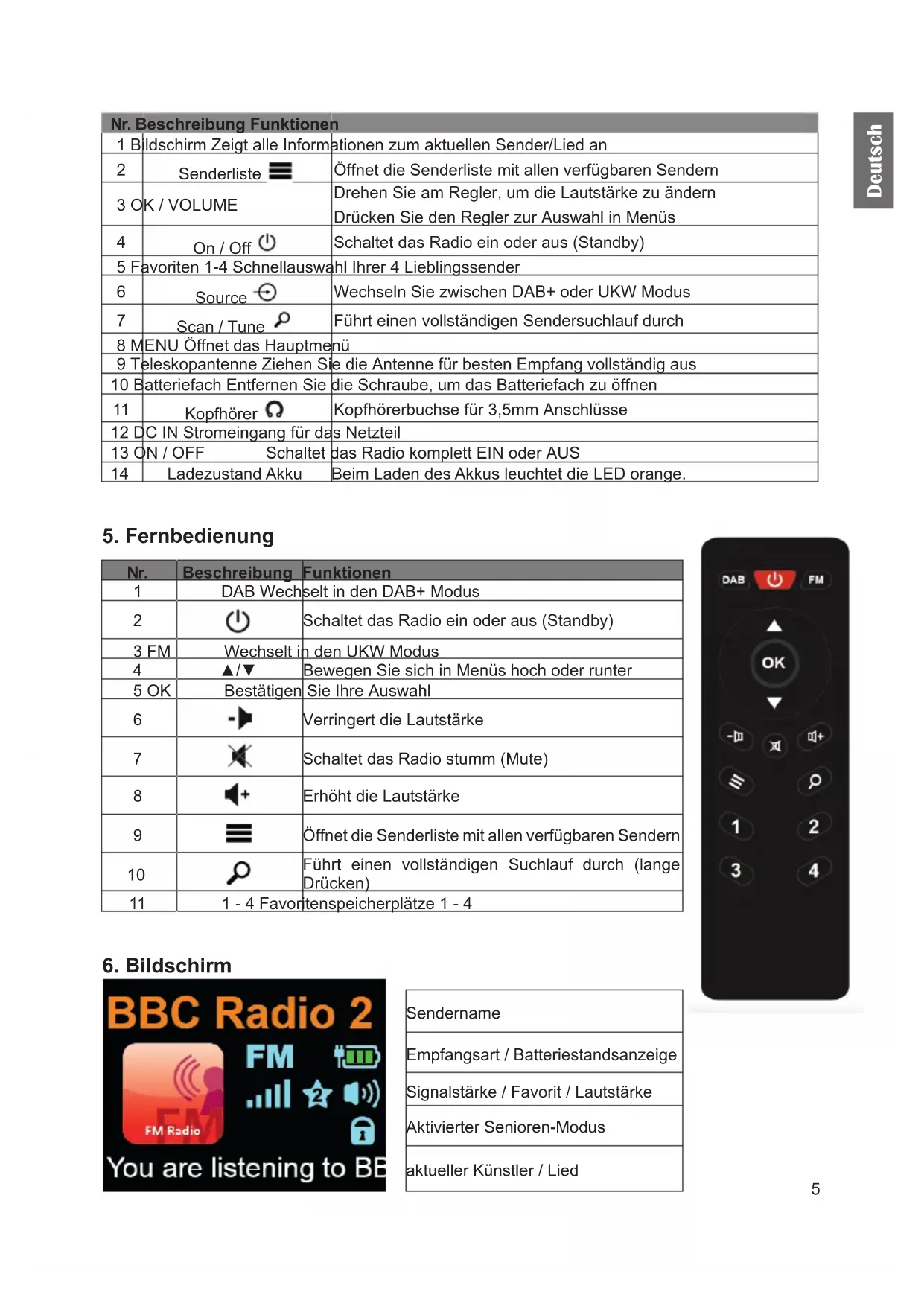

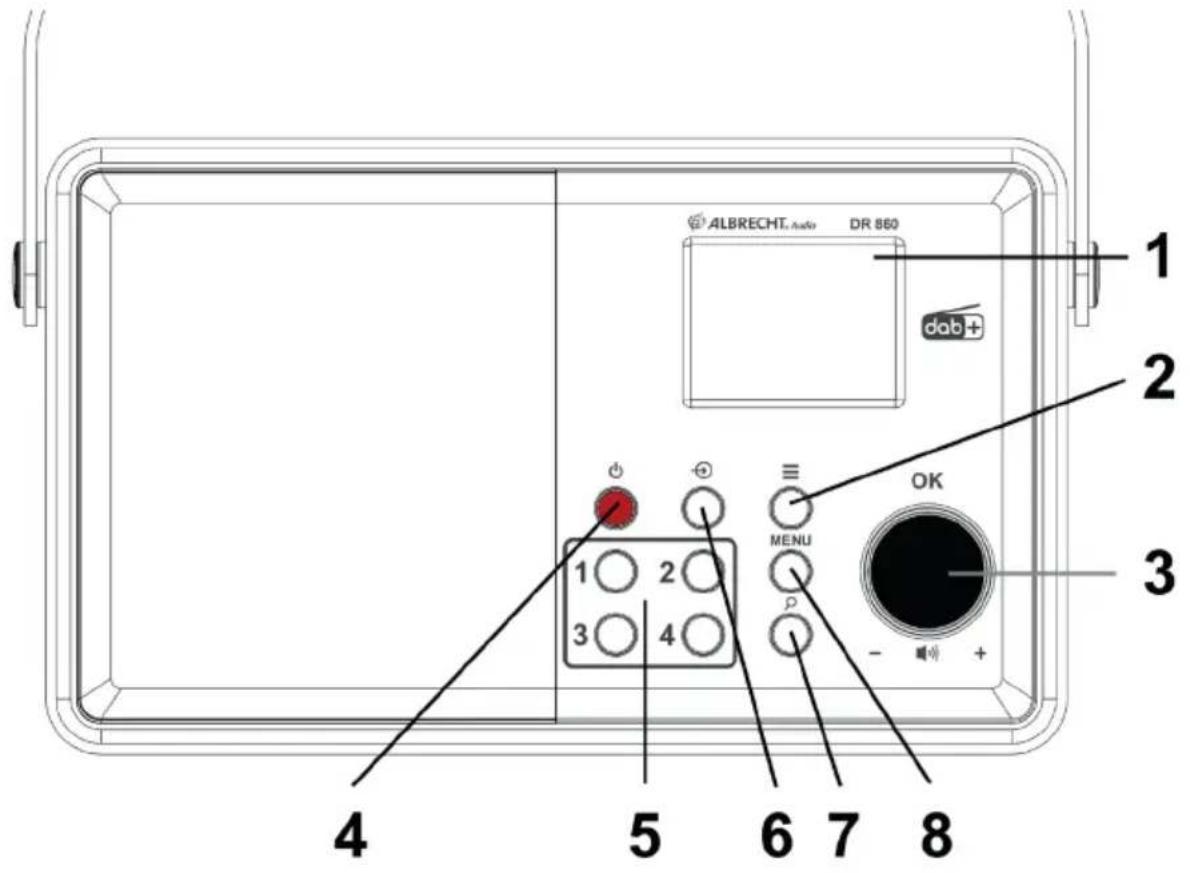

4. Bedienelemente am Radio5

Deutsch Nr. Beschreibung Funktionen 1 Bildschirm Zeigt alle Informationen zum aktuellen Sender/Lied an

Senderliste Öffnet die Senderliste mit allen verfügbaren Sendern 3 OK / VOLUME Drehen Sie am Regler, um die Lautstärke zu ändern Drücken Sie den Regler zur Auswahl in Menüs

On / Off Schaltet das Radio ein oder aus (Standby) 5 Favoriten 1-4 Schnellauswahl Ihrer 4 Lieblingssender

Source Wechseln Sie zwischen DAB+ oder UKW Modus

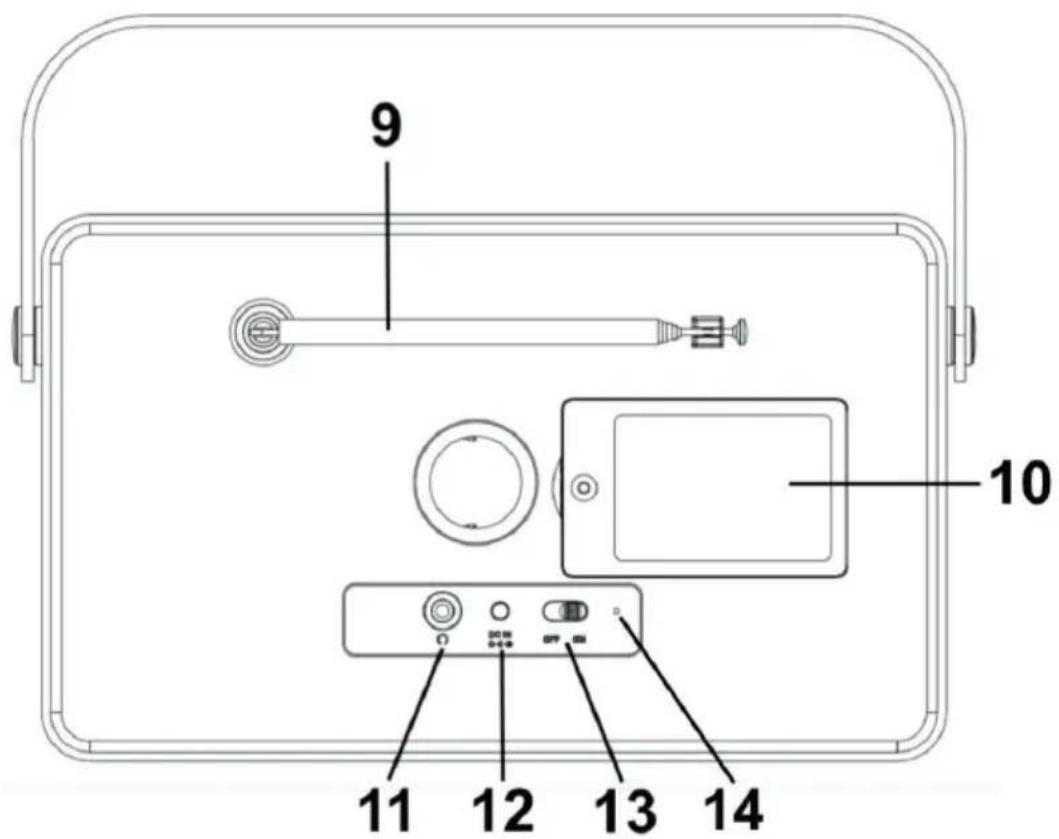

Scan / Tune Führt einen vollständigen Sendersuchlauf durch 8 MENU Öffnet das Hauptmenü 9 Teleskopantenne Ziehen Sie die Antenne für besten Empfang vollständig aus 10 Batteriefach Entfernen Sie die Schraube, um das Batteriefach zu öffnen

Kopfhörer Kopfhörerbuchse für 3,5mm Anschlüsse 12 DC IN Stromeingang für das Netzteil 13 ON / OFF Schaltet das Radio komplett EIN oder AUS 14 Ladezustand Akku Beim Laden des Akkus leuchtet die LED orange.

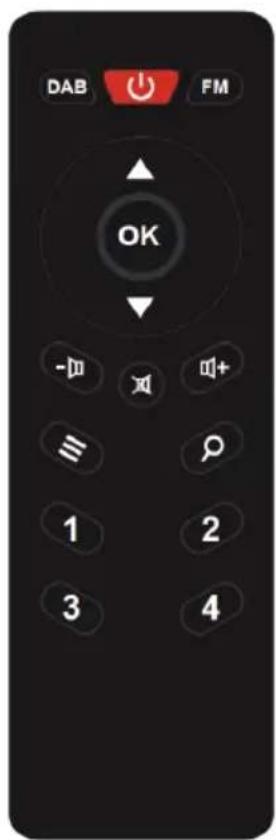

Nr. Beschreibung Funktionen 1 DAB Wechselt in den DAB+ Modus

Schaltet das Radio ein oder aus (Standby) 3 FM Wechselt in den UKW Modus 4 ▲/▼ Bewegen Sie sich in Menüs hoch oder runter 5 OK Bestätigen Sie Ihre Auswahl

Verringert die Lautstärke

Schaltet das Radio stumm (Mute)

Erhöht die Lautstärke

Öffnet die Senderliste mit allen verfügbaren Sendern

Führt einen vollständigen Suchlauf durch (lange Drücken) 11 1 - 4 Favoritenspeicherplätze 1 - 4

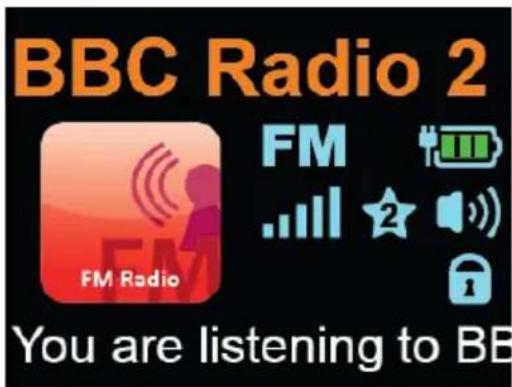

Sendername Empfangsart / Batteriestandsanzeige Signalstärke / Favorit / Lautstärke Aktivierter Senioren-Modus aktueller Künstler / Lied6 Deutsch

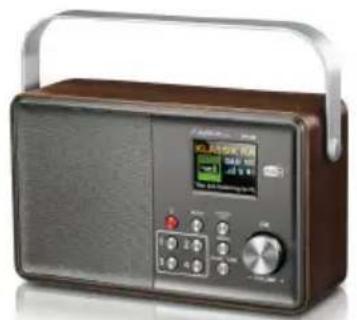

• Fernbedienung inkl. 2x AAA Batterien

Drücken Sie die Taste, um zwischen DAB+ Digitalradio und dem UKW Modus zu wechseln. Alternativ können Sie die Empfangsart auch über Fernbedienung mit den Tasten DAB oder FM (UKW) auswählen.

9. DAB+ Digitalradio Modus

9.1. DAB+ Sendersuchlauf Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch. Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführen (z.B. nach einem Umzug), halten Sie die Taste gedrückt. 9.2. Senderliste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste über die Taste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste ansehen. Navigieren Sie durch die Senderliste mit dem Drehrad am Radio oder den Pfeiltasten ▲/▼ auf der Fernbedienung und bestätigen Sie Ihre Auswahl mit OK. Wenn Sie schnell einen Sender ändern möchten, drücken Sie während der Musikwiedergabe einfach die Pfeiltasten ▲/▼, um zum nächsten Sender zu wechseln. 9.3. Favoritensender speichern / aufrufen Wenn Sie den aktuellen DAB+ Sender als Favorit speichern möchten, halten Sie eine der Favoritentasten 1-4 für ca. 2 Sekunden gedrückt. Um einen Favoriten später wieder aufzurufen, drücken Sie einfach die entsprechende Favoritentaste kurz.7 Deutsch 9.4. DAB+ Slideshow Wird ein Senderlogo oder Albumcover von dem aktuellen Sender angeboten, können Sie durch Drücken von OK das Logo zum Vollbild vergrößern. Drücken Sie die Taste erneut, kehrt die Anzeige zum Abspielbildschirm zurück.

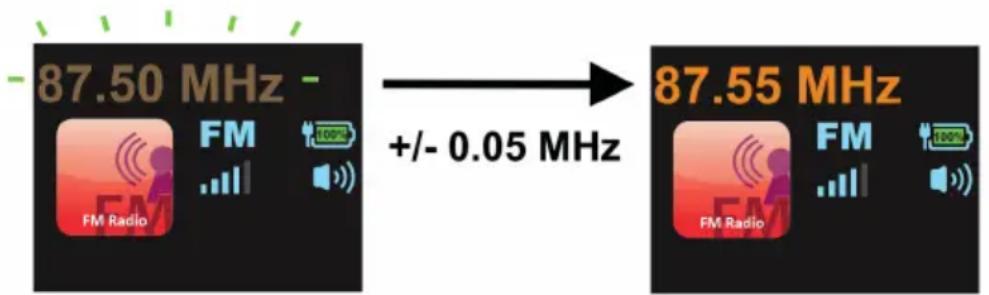

Das Balkensymbol in der Mitte des Bildschirms zeigt die Stärke des vom Gerät empfangenen UKW- Signals an. 10.1. UKW Sendersuchlauf Das Radio führt beim ersten Gebrauch automatisch einen vollständigen Sendersuchlauf durch. Möchten Sie zu einem späteren Zeitpunkt erneut einen Sendersuchlauf durchführen (z.B. nach einem Umzug), drücken und halten Sie die Taste

10.2. Senderliste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste über die Taste Nach abgeschlossenem Suchlauf können Sie sich alle aktuell verfügbaren Sender in der Senderliste ansehen. Navigieren Sie durch die Senderliste mit dem Drehrad am Radio oder den Pfeiltasten ▲/▼ auf der Fernbedienung und bestätigen Sie Ihre Auswahl mit OK. 10.3. UKW Frequenz manuell einstellen Verwenden Sie die Tasten ▲/▼ auf der Fernbedienung, um die UKW Frequenz in 0,05-MHz- Schritten zu verändern. Halten Sie eine der Pfeiltasten gedrückt, um automatisch nach dem nächsten verfügbaren Sender zu suchen. Alternativ können Sie den Sendersuchlauf auch direkt am Radio steuern. Drücken Sie kurz die Taste. Wenn die Frequenz blinkt, drücken Sie anschließend OK (Drehregler), um den Suchlauf zu starten. Der Suchlauf stoppt automatisch bei dem nächsten verfügbaren Sender. Möchten Sie eine Frequenz manuell einstellen, drücken Sie die Taste am Radio kurz, dann fängt die aktuelle Frequenz an zu blinken. Sie können nun mit Hilfe des Drehrads eine Frequenz individuell einstellen. 10.4. Favoritensender speichern / aufrufen Wenn Sie den aktuellen UKW Sender als Favorit speichern möchten, halten Sie eine der Favoritentasten 1-4 für ca. 2 Sekunden gedrückt. Um einen Favoriten später wieder aufzurufen, drücken Sie einfach die entsprechende Favoritentaste kurz.8 Deutsch

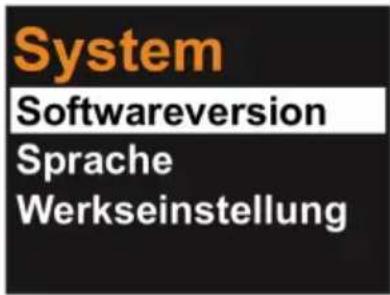

Drücken Sie die MENU Taste, um in das Hauptmenü zu gelangen. Hier können Sie die folgenden Einstellungen vornehmen:

• Softwareversion abrufen

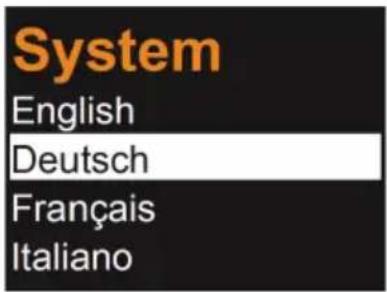

• Sprache einstellen: wählen Sie ein der folgenden Sprachen aus: English, Deutsch, Français, Italiano, Español, Čeština, Nederlands, Dansk, Norsk, Polski, Svenska, Türkçe, Português

• das Radio auf die Werkseinstellung zurücksetzen Drücken Sie erneut die MENU Taste, wenn Sie das Hauptmenü ohne eine Auswahl verlassen möchten.

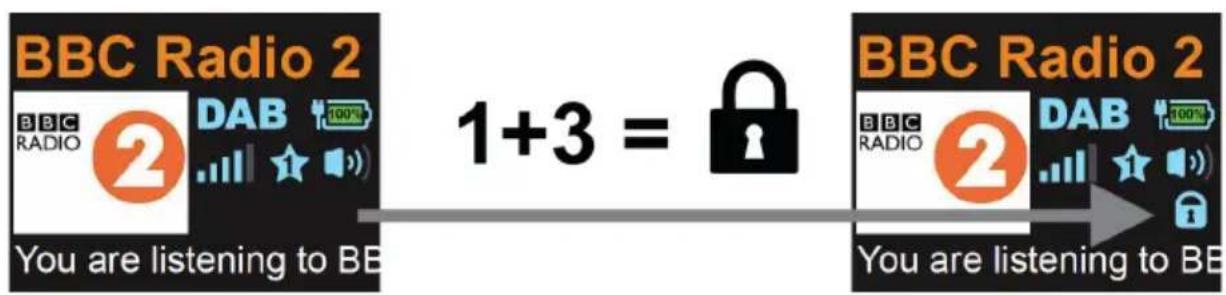

Um die Bedienung des Albrecht DR860 Radios noch einfacher zu gestalten, gibt es die Möglichkeit einen Senioren-Modus zu aktivieren. Im Senioren-Modus ist eine Fehlbedienung des Radios quasi unmöglich, da fast alle Optionen/Tasten deaktiviert sind. Es besteht keine Gefahr mehr, dass das Radio „aus Versehen“ verstellt wird. Wenn der Modus aktiviert ist, sind nur noch folgende Funktionen verfügbar:

• Ein-/Ausschalten (rote Standby Taste)

• Favoritensender aufrufen (Nummerntasten 1-4) Um den Senioren-Modus zu aktivieren, drücken und halten Sie die Tasten 1+3 gleichzeitig am Gerät. Das Schloss-Symbol erscheint im Display. Zur Deaktivierung drücken Sie einfach die beiden Tasten erneut. Achtung: Bitte beachten Sie, dass Sie im aktiviertem Senioren-Modus die Empfangsart (DAB+ oder UKW) nicht mehr ändern können. Sie müssen sich also vorher überlegen, in welchem Modus Sie das Radio im Senioren-Modus betreiben möchten.9 Deutsch

Im Albrecht DR860 Radio ist ein wiederau adbarer Akku integriert, so dass Sie das Radio auch mobil z.B. im Garten, im Park, beim Camping, usw. einsetzen können. Der Akku hat eine Laufzeit von ca. 11 Stunden, bevor er wieder geladen werden muss. Wenn das Radio an ein Stromnetz angeschlossen ist, wird die Batterie automatisch geladen. Während des Ladevorgangs leuchtet die LED auf der Rückseite des Gerätes orange. Sobald der Akku vollständig geladen ist, leuchtet die LED grün. Falls Sie den Akku einmal wechseln oder entfernen möchten, lösen Sie die Schraube des Batteriefachs auf der Rückseite und ziehen Sie vorsichtig den Stecker des Akkus, bevor Sie diesen entnehmen.

14. Technische Daten

Modell-Nummer DR 860 Beschreibung DAB/DAB+/UKW-Radio Anzeige 2,4-Zoll TFT-Farbdisplay UKW 87,5 bis 108,0 MHz, unterstützt RDS DAB/DAB+ 174 – 240 MHz (Band III) Netzteil Eingang: AC 100-240V, 50/60 Hz Ausgang: 5V 2400mA Anschlüsse DC-IN Kopfhörer (3,5mm Buchse) Akku 3,7V 4000 mAh Lautsprecher 4W RMS Betriebstemperatur 0°C bis +35°C Abmessungen 250mm(L) x 150mm(H) x 80mm(D) Gewicht 1280g Netzteil (Bitte verwenden Sie nur das mitgelieferte Netzteil) Hersteller Dongguan Yingna Electronic Technolog Co., Ltd. Adresse 4/F, No. 4 Zhenrong Road, No. 6 Industrial Zone, Caiwu, Wusha District, Changan Town, Dongguan City, Guangdong Province, China Typ YN-24WA050240EU Eingang 100 – 240V~AC 50/60Hz 0.75A Ausgang DC 5.0V 2.4A 12.0W Durchschnittliche aktive Ef zienz 80,65% Wirkungsgrad bei geringer Last (10%) 80,66% Leerlaufstromverbrauch 0,07W10 Deutsch

15. Sicherheitshinweise

• Schützen Sie das Gerät immer gegen Nässe und Feuchtigkeit. Setzen Sie das Gerät weder Wasser noch anderen Flüssigkeiten aus! Wenn Flüssigkeiten versehentlich in das Gerät gelangen, kann das schwere Schäden verursachen. Trennen Sie es sofort vom Stromnetz. Ziehen Sie den Netzstecker und wenden Sie sich an Ihren Händler.

• Der Einsatz des Gerätes in Räumen oder Klima mit hoher Luftfeuchtigkeit und Temperaturen kann zu Kondenswasser im Inneren des Geräts führen. Kondenswasser kann das Gerät unter Umständen beschädigen.

• Der Einsatz des Gerätes in einer staubigen Umgebung kann zu Schäden an den inneren elektronischen Komponenten führen, wodurch Fehlfunktionen am Gerät auftreten.

• Das Gerät muss auf einer ebenen, stabilen Fläche stehen und sollte keinen Erschütterungen ausgesetzt werden.

• Um das Risiko eines elektrischen Schlags zu verringern, entfernen Sie die Schrauben nicht. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Überlassen Sie Wartungsarbeiten qualiziertem Fachpersonal.

• Verwenden Sie nur den Netzadapter, der mit dem Gerät geliefert wurde.

• Vermeiden Sie sowohl extrem hohe als auch extrem niedrige Temperaturen. Stellen Sie das Gerät auch nicht in der Nähe von Wärmequellen wie Heizkörpern oder Gas-/Elektroöfen auf.

• Berühren Sie niemals mit nassen Händen die Netzstecker oder das Gerät selbst. Ziehen Sie niemals am Netzkabel, wenn Sie das Netzteil von der Stromversorgung trennen.

• Wenn Sie das Gerät über einen längeren Zeitraum (z. B. Urlaub) nicht verwenden, trennen Sie es vom Stromnetz.

• Falls Sie Kopfhörer verwenden, bedenken Sie bitte, dass übermäßiger Schalldruck oder hohe Lautstärke von Kopfhörern oder Ohrhörern zu Schäden am Gehör führen kann. Stellen Sie die Lautstärke auf ein angenehmes, nicht zu lautes Niveau ein. Wenn Sie die Lautstärke des Kopfhörers zu hoch eingestellt haben und über einen längeren Zeitraum verwenden, kann es zu Schädigungen des Gehörs kommen.

• Stellen Sie sicher, dass der Netzstecker des Geräts aus der Steckdose gezogen wurde, bevor Sie es reinigen.

• Werfen Sie Batterien und Akkus nie ins Feuer, da dies eine Explosion verursachen kann. Bitte geben Sie leere Batterien in die Wertstoffsammlung, nicht in den normalen Hausmüll.

• Verwenden Sie keine Scheuertücher oder scheuernde Reinigungsmittel, da diese die Oberäche des Geräts beschädigen können.11 Deutsch

Fehler Abhilfe Das Gerät lässt sich nicht einschalten 1. Stellen sie sicher, dass der Netzadapter korrekt an die Netzsteckdose und am Radio angeschlossen ist.

2. Stellen Sie sicher, dass der Akku aufgeladen ist. Wenn

der Akkustand niedrig ist, laden Sie das Gerät, indem Sie den Netzadapter anschließen. Kein Ton oder geringe Lautstärke

1. Ist das Radio „stumm“

geschaltet? Drücken Sie die Mute Taste erneut

2. Erhöhen Sie die Lautstärke.

Kein Signal oder Zischen im DAB-/ UKW-Modus.

1. Bewegen Sie die Antenne in eine andere Position.

Überprüfen Sie, ob die Antenne komplett ausgezogen ist.

2. Bewegen Sie das Gerät an einen anderen Standort.

Manche Tasten/Funktionen lassen sich nicht mehr verwenden

1. Be ndet sich das Radio im Senioren-Modus? Sie

erkennen dies, wenn ein „Schloss“ Symbol im Display angezeigt wird. Deaktivieren Sie den Senioren-Modus, indem Sie die Tasten 1+3 gleichzeitig drücken.

2. Setzen Sie das Radio auf die Werkseinstellungen

zurück (siehe Kapitel „11. Hauptmenü“ auf Seite 8)

17. Gewährleistungs- und Recyclinginformationen

Wir sind verp ichtet, jedem Gerät Informationen über die Entsorgung, über die gesetzlichen Gewährleistungsbestimmungen und die EG Konformitätserklärungen mit Hinweisen über das Benutzen der Geräte in den verschiedenen Ländern beizufügen. Sie nden daher diese Informationen im folgenden Text. 17.1. Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Der Verkäufer dieses Geräts gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Geräts. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist auftreten sollten, nicht jedoch Fehler, die auf normaler Abnutzung beruhen, wie z.B. verbrauchte Akkus, Kratzer im Display, Gehäuse-defekte, abgebrochene Antennen, sowie Defekte durch äußere Einwirkung, wie Korrosion, Überspannung durch unsachgemäße externe Spannungsversorgung oder Verwendung ungeeigneten Zubehörs. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäßen Umgang mit dem Gerät beruhen. Bitte wenden Sie sich bei Gewährleistungsansprüchen zunächst unmittelbar an den Händler, bei dem Sie das Gerät erworben haben, oder auch gleich an unseren Servicepartner. Der Händler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ihnen eine für das Gerät spezialisierte Serviceadresse nennen. Falls Sie Ihr Gerät einschicken, vergessen Sie Ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sie bitte den aufgetretenen Fehler möglichst genau.12 Deutsch

18. Elektroschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages Ihr Gerät entsorgen wollen, dann geben Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie nanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe. 18.1. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 860 in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Kon- formitätserklärung kann unter nachstehender Internetadresse abgerufen werden: www.service.alan-electronics.de/CE-Papiere 18.2. Hinweise zur Batterieentsorgung Die in diesem Produkt verwendeten Batterien enthalten Chemikalien, die schädlich für die Umwelt sind. Um unsere Umwelt zu schützen, entsorgen Sie leere Batterien entsprechend den regionalen Gesetzen oder Vorschriften. Entsorgen Sie Batterien nicht im normalen Hausmüll. Für weitere Informationen kontaktieren Sie bitte die örtlichen Behörden oder Ihren Händler, bei dem Sie das Produkt erworben haben

19. Serviceanschrift und technische Hotline
