BEDIENUNGSANLEITUNG TX-48AS640E PANASONIC

Deutsch Modell-Nr. Español TX-40AS640E TX-48AS640E TX-55AS640E Italiano Français Bedienungsanleitung LCD-Fernseher Detailliertere Anleitung siehe [eHELP] (integrierte Bedienungsanleitung). So verwenden Sie die [eHELP] (S. 17) Vielen Dank, dass Sie dieses Produkt von Panasonic erworben haben. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie für ein späteres Nachschlagen auf. Die Bilder in dieser Anleitung dienen lediglich als Illustrationen. Wenn eine Kontaktaufnahme mit Ihrem Panasonic-Fachhändler erforderlich wird, beziehen Sie sich dazu bitte auf die dem Gerät beiliegende PanEuropäische Garantie. Deutsch Inhaltsverzeichnis Bitte unbedingt lesen Wichtiger Hinweis ················································· 3 Sicherheitsmaßnahmen ········································· 4 Kurzleitfaden Mitgeliefertes Zubehör ··········································· 7 Anschlüsse ························································· 9 Anordnung der Bedienelemente ·····························12 Erstmalige automatische Einrichtung ·······················15 Verwendung Ihres VIERA Bedienvorgänge ··················································16 Verwendung eHELP·············································17 Betrachten von 3D-Bildern ····································17 Weiteres Häufig gestellte Fragen ········································19 Pflege und Instandhaltung ·····································20 Technische Daten ················································20

Deutsch Wichtiger Hinweis Hinweis für die Funktionen DVB/ Datensendungen/IPTV Informationen zu den Marken entnehmen Sie bitte der [eHELP] (Support > Lizenzinformationen). Dieser Fernseher entspricht den Standards (Stand August 2013) für die digitalen terrestrischen DVB-T / T2-Dienste (MPEG2 und MPEG4-AVC(H.264)), die digitalen DVB-C-Kabeldienste (MPEG2 und MPEG4AVC(H.264)). Bitte konsultieren Sie Ihren Fachhändler hinsichtlich der Verfügbarkeit von DVB-T / T2-Diensten an Ihrem Wohnort. Bitte konsultieren Sie Ihren Kabel-TV-Anbieter hinsichtlich der Verfügbarkeit von DVB-C-Diensten für diesen Fernseher. Bei Signalen, die nicht den Standards DVB-T / T2 oder DVB-C entsprechen, funktioniert dieser Fernseher möglicherweise nicht wie vorgesehen. Abhängig von Land, Region, Sender, Dienstanbieter und Netzwerkumgebung stehen nicht alle Funktionen zur Verfügung. Nicht alle CI-Module funktionieren ordnungsgemäß mit diesem Fernseher. Informationen über verfügbare CI-Module erhalten Sie bei Ihrem Dienstanbieter. Dieser Fernseher funktioniert möglicherweise mit einem nicht vom Dienstanbieter genehmigten CI-Modul nicht ordnungsgemäß. Abhängig vom Dienstanbieter werden möglicherweise zusätzliche Gebühren fällig. Die Kompatibilität mit zukünftigen Funktionen oder Diensten kann nicht garantiert werden. Neueste Informationen zu den verfügbaren Diensten finden Sie auf der folgenden Website. (Nur auf Englisch) http://panasonic.net/viera/support Panasonic garantiert nicht den Betrieb und die Leistung von Peripheriegeräten anderer Fabrikate. Wir übernehmen keinerlei Haftung für Schäden, die durch den Betrieb und/oder die Leistung dieser Peripheriegeräte entstehen. Dieses Produkt wird unter der AVC Patent PortfolioLizenz für die private, nichtgewerbliche Nutzung durch einen Verbraucher lizensiert, um (i) Videomaterial gemäß AVC-Norm („AVC-Video“) zu codieren und/oder (ii) AVC-Video zu decodieren, das vom Verbraucher im Zuge einer privaten, nichtgewerblichen Tätigkeit codiert und/oder von einem zur Lieferung von AVC-Video lizensierten Videoanbieter erhalten wurde. Für eine Nutzung zu irgendwelchen anderen Zwecken wird keine Lizenz erteilt oder implizit gewährt. Weitere Informationen hierzu sind von MPEG LA, LLC erhältlich. Siehe http://www.mpegla.com. Deutsch

Rovi Corporation und/oder ihre Tochtergesellschaften und zugehörigen Unternehmen sind in keiner Weise für die Richtigkeit oder Verfügbarkeit der Programminformationen oder anderen Daten in dem GUIDE Plus+/Rovi Guide-System haftbar und können nicht garantieren, dass der Dienst in Ihrem Gebiet verfügbar ist. In keinem Fall sind Rovi Corporation und/oder ihre Tochtergesellschaften und zugehörigen Unternehmen für jegliche Schäden in Verbindung mit der Richtigkeit oder Verfügbarkeit der Programminformationen oder anderen Daten in dem GUIDE Plus+/Rovi Guide-System haftbar. Nur aufrecht transportieren. Sicherheitsmaßnahmen Um die Gefahr von Stromschlag, Feuer, Schäden oder Verletzungen zu vermeiden, befolgen Sie bitte die nachstehenden Hinweise und Warnungen: Netzstecker und Netzkabel Warnung Ziehen Sie den Netzstecker unverzüglich aus der Netzsteckdose, falls Sie irgendetwas Ungewöhnliches feststellen. Dieser Fernseher wird mit 220–240 V Wechselstrom, 50/60 Hz betrieben. Schieben Sie den Netzstecker vollständig in die Netzsteckdose ein. Stellen Sie sicher, dass der Netzstecker frei zugänglich ist. Ziehen Sie den Netzstecker, bevor Sie den Fernseher reinigen. Berühren Sie den Netzstecker auf keinen Fall mit nassen Händen. Schützen Sie das Netzkabel vor Beschädigung. Stellen Sie keine schweren Gegenstände auf das Netzkabel. Verlegen Sie das Netzkabel nicht in der Nähe eines heißen Gegenstands. Ziehen Sie nicht am Netzkabel. Halten Sie das Netzkabel während des Herausziehens am Steckergehäuse. Ziehen Sie unbedingt den Netzstecker aus der Netzsteckdose, bevor Sie den Aufstellungsort des Fernsehers verändern. Das Netzkabel darf nicht verdreht, geknickt oder überdehnt werden. Verwenden Sie auf keinen Fall einen beschädigten Netzstecker oder eine beschädigte Netzsteckdose. Achten Sie darauf, dass das Netzkabel nicht durch den Fernseher abgeklemmt wird. Nur das zum Lieferumfang dieses Fernsehers gehörige Netzkabel verwenden! Pflege Warnung Entfernen Sie keine Abdeckungen und nehmen Sie selbst keinesfalls Änderungen am Fernseher vor, wenn stromführende Teile freiliegen. Im Inneren des Gerätes sind keine Teile vorhanden, die vom Benutzer gewartet werden könnten.

Deutsch Setzen Sie den Fernseher niemals Regen oder Feuchtigkeit aus. Vergewissern Sie sich, dass keine mit Flüssigkeiten gefüllten Gefäße wie z. B. Vasen auf oder über dem Gerät platziert werden, und halten Sie das Gerät von Tropf- oder Spritzwasser fern. Führen Sie keine Gegenstände durch die Lüftungsschlitze des Gerätes ein. Verwenden Sie keinen nicht zugelassenen Standfuß oder fremdes Befestigungsmaterial. Bitte beauftragen Sie Ihren Panasonic-Fachhändler mit der Aufstellung oder Anbringung der zugelassenen Wandhalterung. Setzen Sie den Bildschirm keiner starken äußeren Einwirkung oder Erschütterung aus. Stellen Sie das Gerät nicht auf unebenen oder instabilen Unterlagen ab und vergewissern Sie sich, dass das Gerät nicht über die Kanten der Unterlage hinaussteht. Dieses Fernsehgerät ist als Tischgerät vorgesehen. Das Gerät weder direkter Sonneneinstrahlung noch anderen Wärmequellen aussetzen. Um einen Brand zu verhindern, niemals Kerzen oder andere Quellen von offenem Feuer auf oder in der Nähe des Fernsehgerätes aufstellen. Gefährliche Teile / kleine Gegenstände Warnung Zum Lieferumfang dieses Gerätes gehören potenziell gefährliche Teile, beispielsweise Kunststoffbeutel, die von Kleinkindern aus Versehen eingeatmet oder verschluckt werden können. Halten Sie derartige Teile unbedingt außerhalb der Reichweite von Kleinkindern. Erlauben Sie Kindern nicht, mit kleinen Objekten wie R03-Batterien zu spielen. Kleine Kinder können das kleine Objekt verschlucken. Standfuß Warnung Den Standfuß nicht zerlegen oder modifizieren. Vorsicht Verwenden Sie auf keinen Fall einen anderen Standfuß als den im Lieferumfang dieses Fernsehers enthaltenen. Den Standfuß nicht verwenden, falls er verzogen, gerissen oder gebrochen ist. Bitte wenden Sie sich in diesem Fall unverzüglich an Ihren PanasonicFachhändler. Bei der Befestigung sicherstellen, dass alle Schrauben fest angezogen werden. Sicherstellen, dass der Fernseher beim Aufstellen des Standfußes keinen Stößen ausgesetzt wird. Sicherstellen, dass keine Kinder auf den Standfuß klettern. Installieren oder entfernen Sie den Fernseher auf/von dem Standfuß mit mindestens zwei Personen. Installieren oder entfernen Sie den Fernseher nach dem angegebenen Verfahren. Radiowellen Warnung Den Fernseher und den Touchpad-Controller nicht in medizinischen Einrichtungen verwenden oder an Orten mit medizinischen Geräten. Radiowellen vom Fernseher können medizinische Geräte beeinträchtigen und aufgrund von Störungen zu Unfällen führen. Den Fernseher und den Touchpad-Controller nicht in der Nähe von automatischen Regelsystemen verwenden, wie zum Beispiel Automatiktüren oder Feuermeldeanlagen. Radiowellen vom Fernseher können automatische Regelsysteme beeinträchtigen und aufgrund von Störungen zu Unfällen führen. Halten Sie zum Fernseher und zum TouchpadController einen Mindestabstand von 22 cm ein, wenn Sie einen Herzschrittmacher haben. Die Radiowellen können die Funktionsfähigkeit des Schrittmachers beeinträchtigen. Den Fernseher und den Touchpad-Controller nicht auseinandernehmen oder umbauen. Integriertes Wireless-LAN Vorsicht Das integrierte Wireless-LAN nicht zum Verbinden mit einem drahtlosen Netzwerk (SSID*) verwenden, für das Sie keine Nutzungsrechte besitzen. Netzwerke dieser Art können in Suchergebnissen aufgeführt werden. Ihre Benutzung kann jedoch als illegaler Zugriff behandelt werden. *Die SSID ist die Bezeichnung, mit der ein bestimmtes drahtloses Übertragungsnetzwerk identifiziert wird. Das integrierte Wireless-LAN keinen hohen Temperaturen, direkter Sonneneinstrahlung oder Feuchtigkeit aussetzen. Per Funk übermittelte Daten können abgefangen und überwacht werden. Das eingebaute Wireless-LAN verwendet die Frequenzbänder 2,4 GHz und 5 GHz. Um Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher bei Benutzung des integrierten WirelessLAN von Geräten wie z. B. anderen Wireless-LANGeräten, Mikrowellen, Mobiltelefonen sowie Geräten, welche 2,4 GHz- und 5 GHz-Signale verwenden, ferngehalten werden. Deutsch

Bei Störungen aufgrund von statischer Elektrizität usw. kann der Fernseher zum Schutz des Gerätes den Betrieb einstellen. Schalten Sie in diesem Fall den Fernseher mit dem Haupt-Ein/Aus-Schalter aus und anschließend wieder ein. Zusätzliche Informationen zum Wireless-LAN können Sie auf der folgenden Webseite finden. (Nur auf Englisch) http://panasonic.net/viera/support Bluetooth® drahtlose Technologie Ventilation Vorsicht Lassen Sie genügend Platz um den Fernseher, um übermäßige Hitze zu vermeiden, die zu frühzeitigem Versagen von elektronischen Bauteilen führen könnte. Mindestabstand:

(cm) Die Ventilation darf nicht durch Bedecken der Lüftungsschlitze mit Gegenständen wie Zeitungen, Tischdecken und Vorhängen behindert werden. Egal, ob Sie einen Standfuß verwenden oder nicht, stellen Sie immer sicher, dass die Lüftungsschlitze an der Unterseite des Fernsehers nicht blockiert sind und genügend Platz für ausreichende Belüftung vorhanden ist. Transportieren des Fernsehers Vorsicht Ziehen Sie alle Kabel ab, bevor Sie den Fernseher transportieren. Bewegen Sie den Fernseher mit mindestens zwei Personen. Bei längerem Nichtgebrauch Vorsicht Selbst im ausgeschalteten Zustand verbraucht dieses Gerät eine geringe Menge Strom, solange der Netzstecker an eine stromführende Netzsteckdose angeschlossen ist. Ziehen Sie das Netzkabel aus der Steckdose, wenn der Fernseher für längere Zeit nicht genutzt wird.

Deutsch Vorsicht Sie sollten Ihr Gehör nicht zu starker Lautstärke aus Kopfhörern aussetzen. Dies kann Ihr Gehör dauerhaft schädigen. Wenn Sie ein Trommeln in den Ohren hören, reduzieren Sie die Lautstärke oder verwenden Sie vorübergehend keinen Kopfhörer. Batterie für Fernbedienung / Touchpad-Controller Vorsicht Der Fernseher und der Touchpad-Controller verwenden das 2,4 GHz ISM-Frequenzband (Bluetooth®). Um Fehlfunktionen oder langsames Ansprechen aufgrund von Funkwelleninterferenzen zu vermeiden, sollte der Fernseher und der TouchpadController von anderen Wireless-LAN-Geräten, Bluetooth-Geräten, Mikrowellen, Mobiltelefonen sowie Geräten, welche 2,4 GHz-Signale verwenden, ferngehalten werden.

Hohe Lautstärke Vorsicht Werden die Batterien mit vertauschter Polarität eingelegt, kann dies zum Auslaufen von Batterieelektrolyt, Korrosion und Explosion führen. Nur durch denselben oder einen äquivalenten Typ ersetzen. Legen Sie nicht eine alte und eine neue Batterie gemeinsam ein. Legen Sie nicht zwei Batterien unterschiedlicher Sorten (z. B. eine Alkali- und eine Manganbatterie) gemeinsam ein. Verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd-Akkus usw.). Batterien dürfen weder verbrannt noch zerlegt werden. Setzen Sie Batterien keiner übermäßigen Wärme aus wie z. B. direkter Sonneneinstrahlung, offenem Feuer usw. Achten Sie darauf, die Batterien ordnungsgemäß zu entsorgen. Entfernen Sie die Batterien aus dem Gerät, wenn Sie dieses für längere Zeit nicht benutzen, damit die Batterien nicht auslaufen, es zu Korrosionsbildung oder gar zu einer Explosion kommen kann. Betrachten von 3D-Bildern Vorsicht Lassen Sie besondere Vorsicht walten, wenn Sie Kinder 3D-Bilder sehen lassen. 3D-Bilder sollten Kindern unter 6 Jahren grundsätzlich nicht gezeigt werden. Alle Kinder müssen während der Vorführung von 3D-Bildern stets aufmerksam durch ein Elternteil oder eine andere Aufsichtsperson beaufsichtigt werden. Stellen Sie die Betrachtung der 3D-Bilder sofort ein, wenn Sie sich müde oder unwohl fühlen, andere unangenehme Empfindungen haben oder Bilder doppelt sehen. Legen Sie eine angemessene Pause ein, bevor Sie fortfahren, die Bilder anzuschauen. Wenn Sie den 3D-Effekt mit [3D-Einstellung] einstellen, berücksichtigen Sie, dass jeder Mensch 3D-Bilder anders sieht. Schauen Sie keine 3D-Bilder an, wenn Sie sehr lichtempfindlich sind, Herzprobleme haben oder unter anderen Erkrankungen leiden. Ihr Entfernungsgefühl beim Sehen von 3D-Bildern kann getäuscht oder verfälscht werden. Achten Sie darauf, nicht versehentlich gegen den Fernsehbildschirm oder andere Menschen zu stoßen. Stellen Sie sicher, dass sich in Ihrer Umgebung keine zerbrechlichen Gegenstände befinden, um Schäden oder Verletzungen zu vermeiden. Betrachten Sie die 3D-Bilder unbedingt mindestens aus der empfohlenen Entfernung. Als empfohlener Betrachtungsabstand gilt mindestens das 3-fache der Bildhöhe. Mitgeliefertes Zubehör Fernbedienung (S. 12) N2QAYB000829 40-Zoll-Modell : 1,5 m oder mehr 48-Zoll-Modell : 1,8 m oder mehr Touchpad-Controller 55-Zoll-Modell : 2,1 m oder mehr (S. 13) N2QBYA000004 Wenn der obere und der untere Bildschirmbereich schwarz angezeigt werden, wie z. B. bei Filmen, betrachten Sie den Bildschirm aus einer Distanz, die mindestens das 3-fache der Höhe des gesehenen Bildes beträgt. (Dies bedeutet, dass der Betrachtungsabstand geringer ist als die oben empfohlene Distanz.) Standfuß (S. 8) LCD-Fernseher Netzkabel (S. 9) Konformitätserklärung (DoC) „Hiermit erklärt Panasonic Corporation, dass dieser Fernseher die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/ EG erfüllt.“ Batterien R6 (2) Wenn Sie eine Kopie der originalen DoC dieses Fernsehgeräts erhalten wollen, besuchen Sie bitte die folgende Website: (S. 13) R03 (2) http://www.doc.panasonic.de (Für Fernbedienung) (Für Touchpad-Controller) (S. 14) Beauftragte Einrichtung: Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Dieser Fernseher ist für den Einsatz in folgenden Ländern vorgesehen. Albanien, Andorra, Österreich, Belgien, Bulgarien, Kroatien, Zypern, Tschechische Republik, Dänemark, Estland, Finnland, Frankreich, Deutschland, Griechenland, Ungarn, Italien, Island, Lettland, Liechtenstein, Litauen, Luxemburg, Malta, Monaco, Montenegro, Niederlande, Norwegen, Polen, Portugal, Rumänien, Slowakei, Slowenien, Spanien, Schweden, Schweiz, Türkei Bedienungsanleitung Pan-Europäische Garantie Möglicherweise sind nicht alle Zubehörteile zusammen verpackt. Achten Sie darauf, keine Zubehörteile versehentlich wegzuwerfen. Informationen zu optionalem Zubehör entnehmen Sie bitte der [eHELP] (Support > Sonderzubehör). Die WLAN-Funktion dieses Fernsehers darf ausschließlich in geschlossenen Räumen genutzt werden. Deutsch

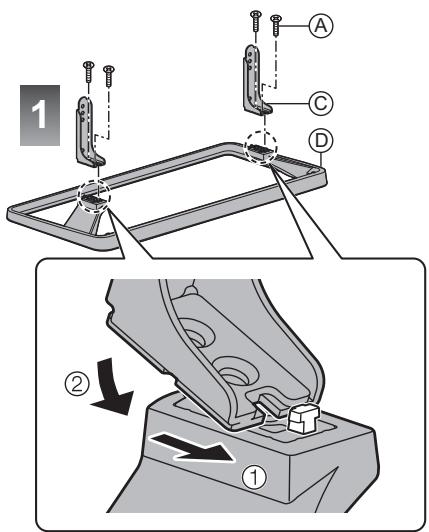

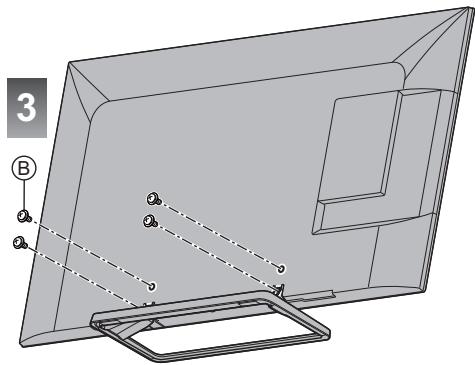

Zusammenbauen / Abnehmen des Standfußes A Schraube (4) M5 × 15 B Schraube (4) M4 × 12 C Halterung (2)

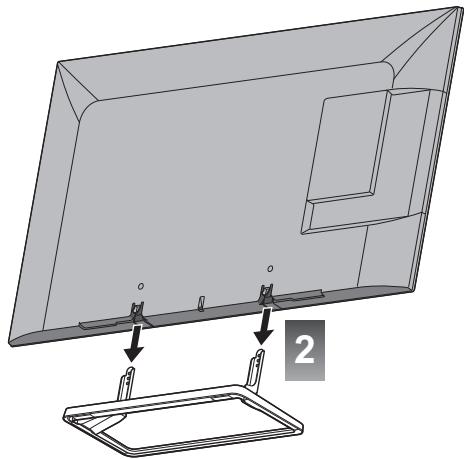

Zusammenbau des Standfußes

Abnehmen des Standfußes vom Fernseher Wenn Sie die Wandhalterung benutzen oder den Fernseher wieder verpacken müssen, demontieren Sie den Standfuß folgendermaßen: 1 Entfernen Sie die Schrauben vom Fernseher. 2 Ziehen Sie den Standfuß vom Fernseher ab. 3 Entfernen Sie die Schrauben

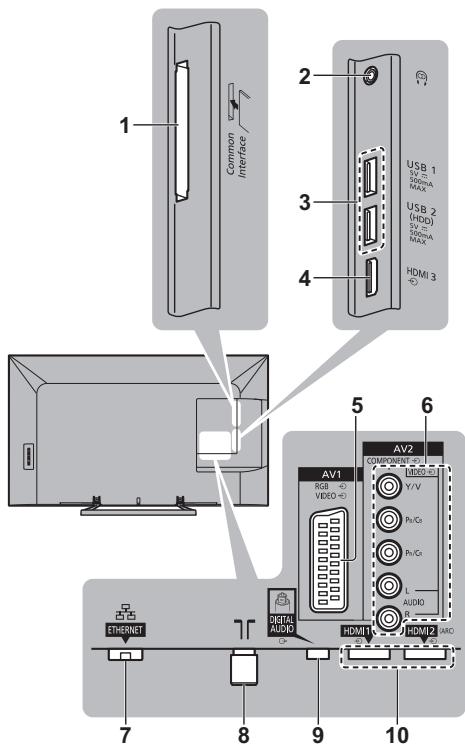

Deutsch aus der Halterung. Anschlüsse 7 ETHERNET (S. 10) Die in den nachstehenden Abbildungen gezeigten Zusatzgeräte und Anschlusskabel gehören nicht zum Lieferumfang dieses Fernsehers. Bitte achten Sie unbedingt darauf, den Netzstecker aus der Netzsteckdose zu ziehen, bevor Sie irgendwelche Kabel anschließen oder trennen. Prüfen Sie beim Anschließen, ob der Typ der Buchsen und Kabelstecker korrekt ist. Verwenden Sie ein vollständig verdrahtetes HDMI-Kabel. 9 DIGITAL AUDIO 8 Buchse für terrestrische Antenne/ (S. 9) Kabel-Anschluss 10 HDMI1–2 (S. 10, 11) Grundlegende Anschlüsse Netzkabel Verwenden Sie ein vollständig verdrahtetes SCART-Kabel. 220–240 V Wechselstrom Halten Sie den Fernseher von Elektrogeräten (Videogeräten usw.) oder Geräten mit Infrarotsensoren fern. Andernfalls kann es zu Verzerrungen von Bild oder Ton kommen oder der Betrieb des anderen Gerätes kann gestört werden. Bitte lesen Sie auch die Anleitung des anzuschließenden Gerätes. 50 / 60 Hz Netzkabel (mitgeliefert) Schieben Sie den Netzstecker bis zum Anschlag ein. Buchsen Achten Sie beim Trennen vom Netz unbedingt darauf, zuerst den Netzstecker aus der Netzsteckdose zu ziehen.

AV-Geräte Netzwerk Um auf Internet-Inhalte zugreifen zu können, benötigen Sie eine Breitband-Netzwerkumgebung. Wenn Sie nicht über Breitband-Netzwerkdienste verfügen, wenden Sie sich zwecks Hilfestellung an Ihren Einzelhändler. Bereiten Sie die Internet-Umgebung für eine Kabelverbindung oder drahtlose Verbindung vor. Die Einrichtung der Netzwerkverbindung startet bei der Erstinstallation des Fernsehers. (S. 15) DVD-Recorder / Videorecorder

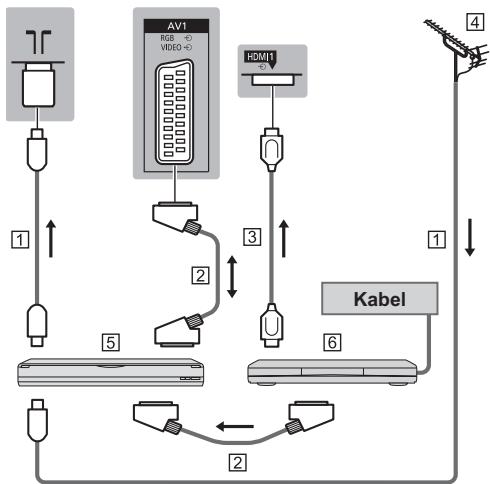

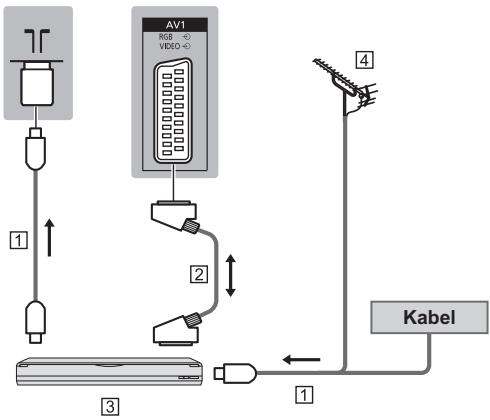

Kabel Internet Zugang LAN-Kabel (Abgeschirmt) Verwenden Sie ein LAN-Kabel mit verdrillten abgeschirmten Leitungen (STP). HF-Kabel Drahtlose Verbindung SCART-Kabel DVD-Recorder / VCR Terrestrische Antenne Internet Zugang DVD-Recorder / Videorecorder und Settopbox

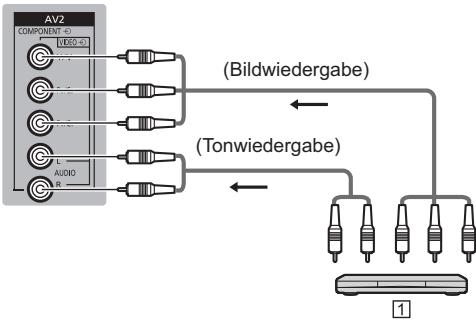

Integriertes Wireless-LAN Zugangspunkt Weitere Anschlüsse DVD-Player (COMPONENT Gerät)

(Bildwiedergabe) Kabel (Tonwiedergabe) HF-Kabel SCART-Kabel HDMI-Kabel Terrestrische Antenne DVD-Recorder / VCR Settopbox

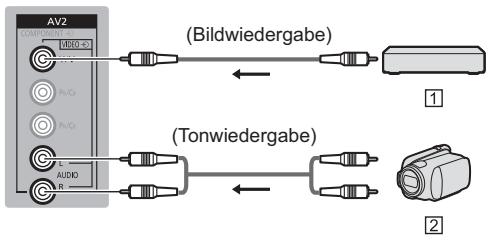

Deutsch DVD-Player Camcorder / Videospielkonsole Kopfhörer Einstellen der Lautstärke [Kopfhörerlautstärke] im Tonmenü Um die Lautstärke über die Audioausgabe zu regeln [Lautsprecher-Einstellung] im Tonmenü (VIDEO Gerät) (Bildwiedergabe)

(M3-Stereo-Ministecker) (Tonwiedergabe) Common Interface Videospielkonsole Camcorder Blu-ray Disc-Player (3D kompatibles Equipment) HDMI-Kabel Blu-ray Disc-Player Verstärker (Wiedergabe über separate Lautsprecher) Verwenden Sie HDMI2 für den Anschluss eines Verstärkers. Diese Verbindung bezieht sich auf die Verwendung eines Verstärkers mit ARC (Audio Return Channel)-Funktion. Bei einem Verstärker ohne ARC-Funktion, verwenden Sie DIGITAL AUDIO. Zur Wiedergabe von mehrkanaligem Ton von einem externen Gerät (z. B. Dolby Digital 5.1-kanalig) schließen Sie das Gerät an den Verstärker an. Einzelheiten zu den Anschlüssen finden Sie in den Bedienungsanleitungen des Zusatzgerätes und des Verstärkers. Achten Sie stets darauf, den Fernseher über dessen Netzschalter auszuschalten, bevor Sie das CI-Modul einsetzen oder entfernen. Falls eine Smart Card und ein CI-Modul als Satz geliefert werden, setzen Sie zuerst das CI-Modul ein, und setzen Sie dann die Smart Card in das CI-Modul ein. Setzen Sie das CI-Modul komplett in der korrekten Richtung ein bzw. nehmen Sie es so heraus. Normalerweise erscheinen verschlüsselte Sender. (Welche Kanäle gesehen werden können, ist abhängig vom CI-Modul.) Wenn der verschlüsselte Sender nicht angezeigt wird [Common Interface] im Setup-Menü Möglicherweise gibt es auf dem Markt einige CIModule mit älteren Firmware-Versionen, die nicht vollständig kompatibel sind mit dem neuen CI+ v1.3 TV. Wenden Sie sich in diesem Fall an Ihren Inhaltsanbieter. Weitere Informationen hierzu finden Sie in der [eHELP] (Funktionen > Common Interface) und in der Bedienungsanleitung des CI-Moduls, oder fragen Sie Ihren Inhaltsanbieter.

CI-Modul Kommunikationskamera HDMI-Kabel Verstärker mit Lautsprecheranlage Externe Geräte (DVD-Player usw.) Schließen Sie die Kommunikationskamera an USB 1 an. Weitere Informationen finden Sie in der [eHELP] (Support > Sonderzubehör > Kommunikationskamera). VIERA Link Verwenden Sie HDMI1–3 für VIERA Link Verbindung. Weitere Informationen finden Sie in der [eHELP] (Funktionen > VIERA Link „HDAVI Control™“). Deutsch

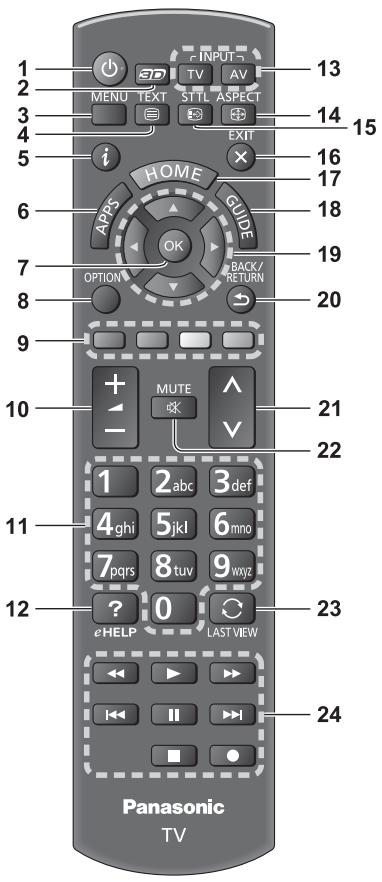

Anordnung der Bedienelemente Fernbedienung 7 OK

9 Farbige Tasten (rot-grün-gelb-blau)

10 Erhöhen/Verringern der Lautstärke 11 Zifferntasten @# ' " ## X \^

13 Wahl des Eingangsmodus X‚&X^ƒ„X^„ ^; X‚@# & X^

14 Bildseitenverhältnis

15 Untertitel 16 Verlassen 17 Startanzeige 18 Programmassistent 19 Cursortasten 1 Taste Bereitschaft Ein / Aus

21 Erhöhen/Verringern der Programmplatznummer 3 [Haupt-Menü] && ; Š ‹%Š ‹%Š?'‹% Š #‹%Š$‹ Š} &‹ 23 Letzte Ansicht

4 Teletext-Taste 24 Bedienvorgänge an angeschlossenen Geräten 5 Information

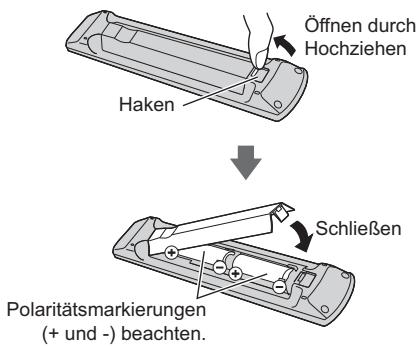

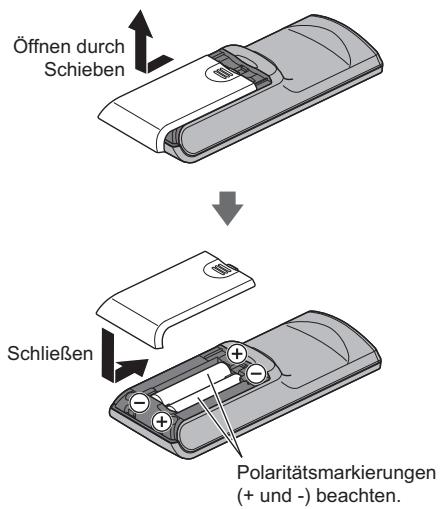

Deutsch 22 Stummschaltung Ein / Aus Einlegen / Entfernen der Batterien

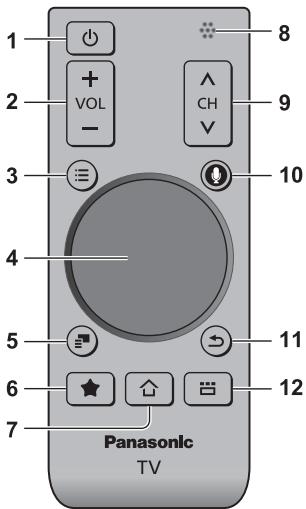

1 Taste Bereitschaft Ein/Aus 2 Erhöhen / Verringern der Lautstärke 3 [Haupt-Menü] 4 Touchpad (S. 13) 5 [Optionsmenü] 6 Meine Taste

|}~"€= Ž$^ƒ Ž 7 Startanzeige 8 Mikrofon 9 Erhöhen / Verringern der Programmplatznummer 10 Sprachsteuerungstaste

Anzeige- / Bedienfeld

Einlegen/Entfernen der Batterien 1 Fernbedienungssignal-Sensor ` &^ = * #‡ 2 Umgebungssensor & †# %# ™ ' $ # % |@# * #;

3 Einschaltleuchte Rot: & Grün: X = * ™

4 Wahl des Eingangsmodus

Erstmalige automatische Einrichtung

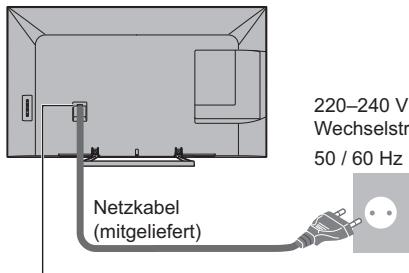

Schließen Sie den Fernseher an die Netzsteckdose an und schalten Sie ihn ein

€Š››››‹ $  Markieren Sie den TV-Signalmodus und wählen Sie dann [Auto Setup starten]

Wählen Sie die Art des [Startbildschirm] aus #' % |# * #

Wählen Sie folgende Einträge

Bitte wählen Sie Ihren Betrachtungsmodus. Zu Hause Shop Verwendung der Fernbedienung Damit ist die automatische Einrichtung abgeschlossen, und Ihr Fernseher ist zum Empfang von Fernsehprogrammen bereit.

Wählen Sie die gewünschte Sprache Wählen Sie [Zu Hause]

Richten Sie den Netzwerkanschluss ein Wählen Sie Ihr Land aus Hinweis #% &— X & |^ *{ # #; &| & # #^; |^& &

Schalten Sie den Fernseher ein

Wählen Sie einen Kanal

Zugriff auf die einzelnen Funktionen Rufen Sie die [APPS-Liste] auf und wählen Sie eine Funktion

€# * #Ž# * # Betrachten von Fernsehprogrammen

Wählen Sie den TV-Viewer im [Startbildschirm] aus

Wählen Sie den gewünschten Modus TV Auswahl DVB-C DVB-T Analog

Zeigen Sie [eHELP] an

Wählen Sie die Kategorie und den Eintrag aus Betrachten von 3D-Bildern " ## # ‰^&&‰^ *

Betrachten von 3D-Bildern

Wiedergabe von 3D-kompatiblen Blu-ray

Discs (Bildfolge-Format) X* ‰^& "{*

X* # #"{# &X^ 3D-unterstützte Sendung _X& *

Mit 3D-fähigen Panasonic-Produkten aufgenommene 3D-Fotos und 3D-Videos X& * ; "{ ?' In 3D konvertierte 2D-Bilder

Die 3D Shutterbrille einschalten und aufsetzen ?# X*

Die 3D-Bilder anschauen

‰^ &'& % |¡|? Hinweis

Deutsch Häufig gestellte Fragen # %*$& * & } %

` &# & |}~" €$$Ž} & =  Der Fernseher lässt sich nicht einschalten

[Werkseinstellungen] in [System-Menü] (SetupMenü) Teile des Fernsehers werden heiß

Das Anzeigefeld bewegt sich etwas und es entsteht ein klirrendes Geräusch, wenn mit dem Finger darauf gedrückt wird

Der Fernseher schaltet selbsttätig in den Bereitschaftsmodus um Die Fernbedienung funktioniert nicht oder mit Unterbrechungen (S. 13)

Ein ungewöhnliches Bild erscheint auf dem Bildschirm

Pflege und Instandhaltung Technische Daten Ziehen Sie zunächst den Netzstecker aus der Netzsteckdose. Modell-Nr.

40-Zoll-Modell : ¥^—›˜—› 48-Zoll-Modell : ¥^—¦˜—› Bildschirm, Gehäuse, Standfuß Abmessungen (B × H × T) Regelmäßige Pflege: &* * <*& #%

Bei hartnäckigem Schmutz:

Ton Lautsprecherausgang Netzstecker † * ?' # “ *

Kopfhörer ;‰^^; *€‰%–##§• Anschlussbuchsen AV1-Eingang / -Ausgang SCART€ „X ^

M.NTSC Kartensteckplatz NTSC (nur AV-Eingang) ƒ## ` &^$'€#$ *# ƒ`

Luftfeuchtigkeit ˆ›©* ¦›©= €

Integriertes Wireless-LAN Normen und Frequenzbereich*1 –%•¦›‡}'‚–%‰ˆ›‡}'%–%–››‡}'‚–%–¦›‡}'% –%˜˜›‡}'‚–%£››‡}' ˆ%—•ˆ‡}'‚ˆ%—£ˆ‡}' Sicherheit "ˆ^"€`"„

?––›•‰%?˜•›››^‰^ˆ%?˜•›››^‰^‰%?––›ˆ›% ?––›ˆˆ%?––›ˆ— Bei Verwendung der Wandhalterung

48-Zoll-Modell 55-Zoll-Modell

Länge der Befestigungsschraube 40-Zoll-Modell 48-Zoll-Modell Minimum: 8 mm Maximum: 18 mm 55-Zoll-Modell Minimum: 10 mm Maximum: 20 mm Durchmesser: M6

Deutsch Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Hinweis zum Batteriesymbol (links zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Wichtige Informationen Die Modell- und Seriennummer dieses Gerätes sind auf dem Typenschild an der Rückseite des Gerätes angegeben. Bitte tragen Sie die Seriennummer an der unten dafür vorgesehenen Stelle ein, und bewahren Sie diese Anleitung gemeinsam mit der Quittung als permanenten Kaufnachweis für den Fall eines Diebstahls bzw. Verlustes des Gerätes sowie einer Inanspruchnahme der Garantieleistung sorgfältig auf. Modellnummer Seriennummer Name und Adresse des Herstellers gemäß der Richtlinie 2001/95/EG, umgesetzt durch das GPSG vom 06.01.2004, Paragraph 5 : Panasonic AVC Networks Czech, s. r. o. U Panasoniku 1
