Produkttyp	Nass-/Trockensauger
Marke	Parkside
Modell	PWD 25 A2
Bruttobehältervolumen	25 Liter
Nettobehältervolumen	15 Liter
Netzspannung	220-240 V~, 50/60 Hz
Anschlussleistung	1400 W
Saugleistung	240 Airwatt; 17 kPa (170 mbar); 2,2 m³/min
Netzkabellänge	4 m
Gewicht (inkl. Zubehör)	6,4 kg
Schutzklasse	II (Doppelisolierung)
Schutzart	IPX4
Behältermaterial	Edelstahl
Hauptfunktionen	Trockensaugen, Nasssaugen, Blasen, Filterreinigung per Impuls
Mitgelieferte Filter	Faltenfilter (Staub), Schaumstofffilter (Wasser), Papierstaubbeutel
Mitgeliefertes Zubehör	Teleskopsaugrohr, flexibler Schlauch, Handgriff mit Luftregulierung, Flachdüse, Bodendüse mit Bürste, Bodendüse mit Gummilippe, 5 Rollen
Blasfunktion	Ja, Blasanschluss am Motorkopf
Automatische Abschaltung durch Schwimmer	Ja, für Nasssaugen
Antistatikkette	Ja, unter dem Gerät
Reinigung und Wartung	Waschbare Filter, Ablassstopfen, Einwegstaubbeutel
Ersatzteile verfügbar	Ja, über Servicecenter
Garantie	3 Jahre

Häufig gestellte Fragen - PWD 25 A2 PARKSIDE

Welche Arten von Abfällen kann ich mit dem PWD 25 A2 saugen?

Sie können trockenen Staub und Flüssigkeiten (Wasser) saugen. Saugen Sie niemals brennbare, explosive oder gefährliche Substanzen (heiße Asche, Benzin, Lösungsmittel).

Wie verwende ich den Sauger zum Nasssaugen?

Ersetzen Sie den Faltenfilter durch den Schaumstofffilter (18). Der Schwimmer stoppt die Saugfunktion automatisch, wenn der Behälter voll ist. Leeren Sie ihn sofort nach Gebrauch.

Welchen Filter verwende ich zum Saugen von Feinpartikeln?

Verwenden Sie den Faltenfilter (20) mit einem Vlies-Feinstaubfilterbeutel (optional) zum Saugen von Schleif- oder Maurerstaub.

Wie reinige ich den Schaumstofffilter?

Waschen Sie den Schaumstofffilter mit lauwarmem Seifenwasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wiederverwenden.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie, ob der Staubbeutel voll, die Filter verstopft oder der Schlauch blockiert ist. Betätigen Sie die Filterreinigungstaste (26), um den Filter zu reinigen.

Kann ich den Sauger ohne Filter verwenden?

Nein, verwenden Sie das Gerät niemals ohne Filter. Dies könnte den Motor beschädigen.

Wie verwende ich die Blasfunktion?

Schließen Sie den flexiblen Schlauch an den Blasanschluss (12) am Motorkopf an. Schalten Sie das Gerät ein und richten Sie den Schlauch, um Schmutz wegzublasen.

Wie groß ist die Kapazität des Staubbeutels?

Der Papierstaubbeutel hat eine Kapazität von 30 Litern. Ersetzen Sie ihn, wenn er voll ist.

Wie leere ich den Behälter nach dem Nasssaugen?

Öffnen Sie den Ablassstopfen (6), um das Wasser abzulassen, und öffnen Sie dann die Verschlussklammern, um den Rest zu entleeren. Reinigen Sie den Behälter mit einem feuchten Tuch.

Wo kann ich Ersatzteile kaufen?

Ersatzteile und Zubehör sind auf der Website www.grizzlytools-service.eu erhältlich oder über den Kundendienst.

BEDIENUNGSANLEITUNG PWD 25 A2 PARKSIDE

Originalbetriebsanleitung

NL BE

Nat-/droogzuiger

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 GroBostheim

Allemagne

www.grizzlytools-service.eu

Technische gegevens. 19

8 Antistatische-ketting

Apparaten horen nicht in hetuisvul.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

DUITSLAND

www.grizzlytools-service.eu

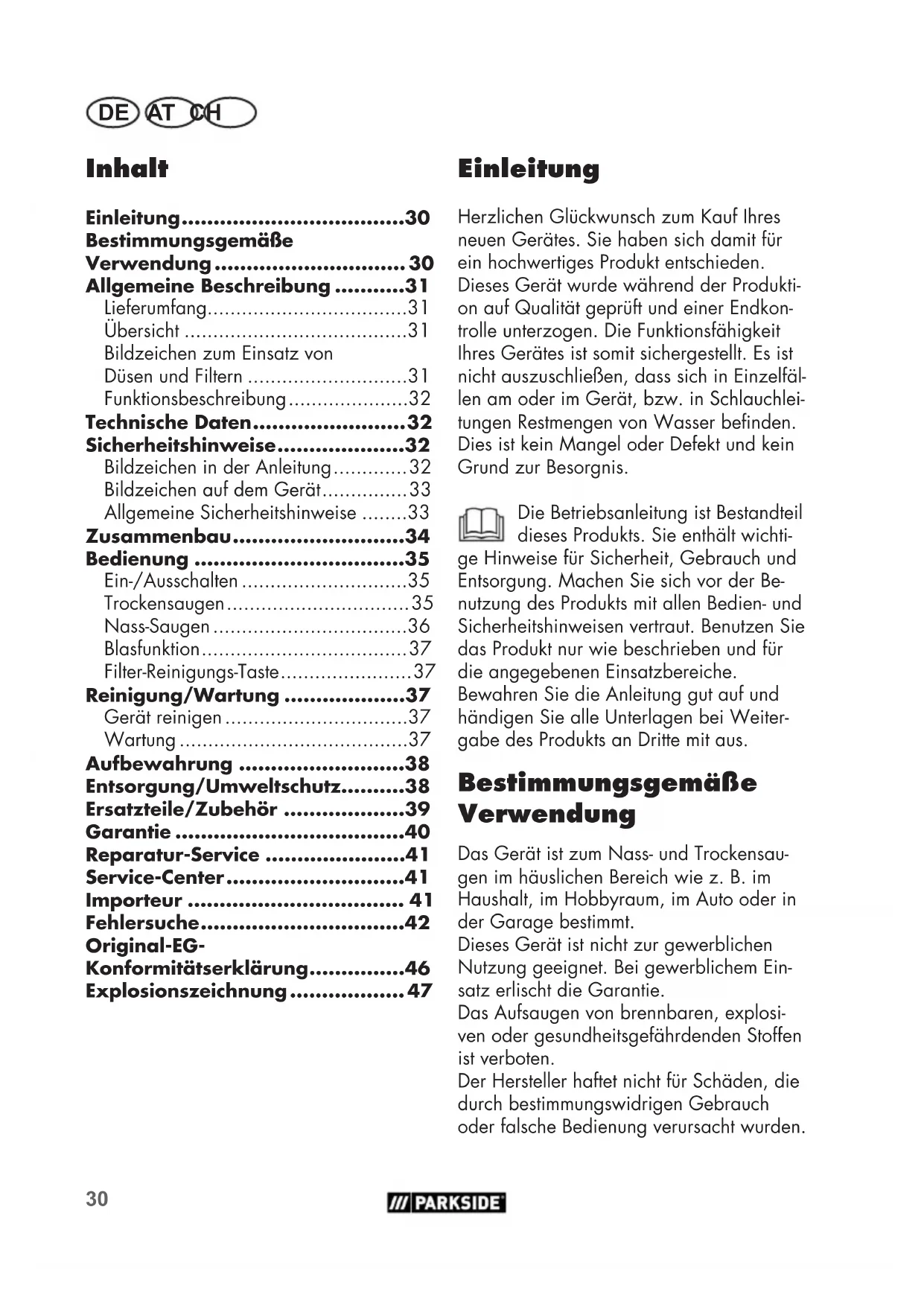

Inhalt

Einleitung. 30

Bestimmungsgemäß

Verwendung 30

Allgemeine Beschreibung 31

Lieferumfang. 31

Ubersicht 31

Bildzeichen zum Einsatz von

Dusen und Filtern 31

Funktionsbeschreibung 32

Technische Daten 32

Sicherheitshinweise. 32

Bildzeichen in der Anleitung. 32

Bildzeichen auf dem Gerät 33

Allgemeine Sicherheitschinweise 33

Zusammenbau 34

Bedienung 35

Ein-/Ausschalten 35

Trockensaugen 35

Nass-Saugen 36

Blasfungtion 37

Filter-Reinigungs-Taste 37

Reinigung/Wartung 37

Gerat reinigen 37

Wartung 37

Aufbewährung 38

Entsorgung/Umweltschutz.....38

Ersatzteile/Zubehör 39

Garantie 40

Reparatur-Service 41

Service-Center 41

Importeur 41

Fehlersuche 42

Original-EG

Konformitätserklarung. 46

Explosionszeichnung 47

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist damit sichergestellt. Es ist nicht auszuschreiben, dass sich in Einzelfällen am oder im Gerät, bzw. in Schlauchleitungen Restmengen von Wasser befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.

Die Betriebsanleitung ist Bestandteil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkte mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche.

Bewahren Sie die Anleitung gut auf und handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemebe Verwendung

Das Gerät ist zum Nass- und Trockensau-gen im häuslichen Bereich wie z. B. im Haushalt, im Hobbyraum, im Auto oder in der Garage bestimmt.

Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Aufsagen von brennbaren, explosiven oder gesundheitsgeführenden Stoffen ist verboten.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Allgemeine Beschreibung

Die Abbildungen finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

Das Gerät wird mit aufgesetztem Motorkopf (A 2) gefeliefert.
Zum Abnehmer des Motorkopfes und Herausnahmen des Zubehörs öffnen Sie die Verschlussclips (A 10).

Motorkopf
Edelstahlbehälter
- 5 Lenkrollen mit Zubehöraufnahmen
- Teleskop-Saugrohr
Saugschlauch
- Handgriff mit Luftregulierung
- Schaumstofffilter
- Faltenfilter mit Verschlussdeckel (bereits montiert)
- Papierfilterbeutel
- Fugendüse
- Bodendüse mit Bürste
- Bodendüse mit Gummilippe
- Betriebsanleitung

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Übersicht

1 Tragegriff

2 Motorkopf
3 Ein/Ausschalter
4 Anschluss Saugen, Saugstutzen
5 Edelstahlbehälter

6 Schraubdeckel zum Ablassen von Flüssigkeit

7 5 Lenkrollen
8 Antistatik-Kette
9 5 Zubehöraufnahmen Lenkrollen
10 Verschlussclips
11 Netzanschlussleitung
12 Anschluss Blasen
13 2 Zubehöraufnahmen Motorkopf

Zubehör

14 Teleskop-Saugrohr
15 Saugrohrhalter
16 Saugschlauch

17 Handgriff mit Luftregulierung

Filter

18 Schaumstofffilter (Nassfilter) zu Nass-Saugen

19 Verschlusssteller

20 Faltenfilter zum Trockensaugen

21 Papierfilterbeutel zum Saugen von Grobschmutz

Dusen

22 Bodendüse mit Bürste

23 Bodendüse mit Gummilippe

24 Fugendüse

25 Filterkorb

26 Filter-Reinigungs-Taste

Bildzeichen zum Einsatz von Düssen und Filtern

Düse zum Saugen von Teppichen

Düse zum Saugen von glatten Flächen und Hartböden

Düse zum Sagen von Staub und Schmutz aus Fugen und Ritzen

Düse speziell zum Saugen von Polstern und Matratzen

Düse speziell für die Autoreinigung

Filter zum Aufsagen von Flüssigkeiten

Filter nicht zum Aufsagen von Flüssigkeiten geeignet

Filter zum Aufsagen von trockenem Schmutz aus Haushalt, Garage und Werkstatt

Filter zum Aufsagen von Feinstaub wie z. B. Steinstaub und Holzstaub

Funktionsbeschreibung

Das Gerät ist mit einem stabilen Edelstahlbehälter zur Flüssigkeits- und Staubaufnahme ausgestattet. Die Lenkrollen ermöglich eine große Wendigkeit des Gerätes. Beim Nass-Saugen erfolgt die Abschaltung des Saug-Luftstroms durch einen Schwimmer, wenn der Edelstahlbehälter voll ist. Zusätzlich besitzt das Gerät eine Blasfung. tion.

Zur Verhinderung einer elektrostatischen Aufladung während des Saugens ist an der Geräteunterseite eine Antistatik-Kette montiert. Die Funktion der Bedienteile entnehmen Sieitte den nachfolgenden Beschreibungen.

Technische Daten

Nass-/Trockensauger...PWD 25 A2
Bemessungs
spannung U. 220-240 V~, 50/60 Hz
Bemessungsaufnahme P
(Anschlussleistung) 1400 W
Länge Netzanschlussleitung 4 m

Schutzklasse.
Schutzart. IPX4
Saugleistung.. 240 Airwatt; 17 kPA; (170 mbar); 2,2 m^3 / min Inhalt des
Edelstahlbehalters (brutto) ca.25 I Nutzbares Behaltervolumen ca.15 I Gewicht (incl. aller Zubehorteile).ca.6,4 kg

Sicherheitschinweise

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bildzeichen in der Anleitung

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebof erlautert) mit Angaben zur Verhütung von Schaden

Betriebsanleitungesen

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Bildzeichen auf dem Gerät

Schutzklasse II (Doppelisolierung)

Taste für Filter-Reinigungssystem

Elektrogeräte gehoren nicht in den Hausmüll

Nur für kalte Asche*! Es besteht Brandgebung, wenn das Sauggut eine Temperatur von 40 ^ C (104 F) überschreitet!

• „Kalte Asche" ist Asche, die ausreichend lange erkaltet ist und keine Glutnester mehr enthalt. Dies kann festgestellt werden, indem die Asche mit einem metallenen Hilfsmittel durchkämmt wird, bevor das Gerät zum Einsatz kommt. Vonder kalten Asche besteht keine wahrnehmbare Wärmestrahlung mehr aus.

Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrogeräten sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsatzliche Sicherheitsmaßnahmen zu beachten:

So vermeiden Sie Unfälle und Verletzungen:

• Hinterlassen Sie ein betriebsbereites Gerät nie unbeaufsichtigt am Arbeitsplatz.

• Menschen und Tiere dürfen mit dem Gerät nicht abgesaugt werden.

Richten Sie Saugschlauch und Düssen während des Betriebs keinesfalls auf sich selbst oder andere Personen, insbesondere nicht auf Augen und Ohren. Es besteht Verletzungsgefahr.

Saugen Sie keineheiten, gluhenden, brennbaren, explosiven oder gesundheitsgefahrenden Stoffe auf. Dazu zahlen unter anderen Höhe Asche, Benzin, Lösungsmittel, Säuren oder Laugen. Es besteht Brand- und Verletzungsgefahr.

• Düsen und Saugrohr)dürfen beim Arbeiten nicht in Kopfhöhe kommt. Es besteht Verletzungsgefahr.

So vermeiden Sie Unfälle und Verletzungen durch elektrischen Schlag:

• Achten Sie darauf, dass die Netzanschlussleitung nicht durch Ziehen über scharfe Kanten, Einklemmen oder Ziehen am Kabel beschadigt wird.

• Überprüfen Sie vor jeder Benutzung die Netzanschlussleitung und das Verlangerungskabel auf Schäden und Alterung. Benutzen Sie das Gerät nicht, wenn das Kabel beschadigt oder abgenutzt ist.

DE AT CH

• Wenn die Anschlussleitung these Gerates beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Schalten Sie das Gerät aus undziehen Sie den Netzstecker:

• wenn Sie das Gerät nicht benutzen, es transportieren oder unbeaufsichtigt setzen;
• wenn Sie das Geräf kontrollieren, es reinigen oder Blockierungen entfern;
• wenn Sie Reinigungs- oder Wartungsarbeiten vornehmen oder Zubehör auswechseln;
• wenn die Anschlussleitung beschädigt oder verwickelt ist;
• nach dem Kontakt mit Fremdkörpern oder bei abnormaler Vibration.

Benutzen Sie die Netzanschlussleitung nicht, um den Stecker aus der Steckdose zuziehen oder um das Gerät zuziehen. Schützen Sie die Netzanschlussleitung vor Hitze, Öl und scharfen Kanten.
- Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
SchlieBen Sie das Gerät nur an eine Steckdose an, die mit mindestens 16 A abgesichert ist.
Schlieben Sie das Gerät an eine Steckdose mit Feh

lerstrom-Schutzeinrichtung (Residual Current Device) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

So vermeiden Sie Geräteschäden und eventuell darüber resultierende Personenschäden:

• Achten Sie daraufuf, dass das Gerät korrekt zusammengebaut ist und die Filter in der richtigen Position sind.
• Arbeiten Sie nicht ohne Filter. Das Gerät könnte beschadigt werden.
• Benutzen Sie nur Ersatz- und Zubehörteile (siehe „Ersatzteile/Zubehör"), die von unserem Service-Center geliefert und empfohlen werden. Der Einsatz von Fremdtellen führt zum sofortigen Verlust des Garantieanspruches.
• Lassen Sie Reparaturen nur von uns ermächtigten Kundenstellen ausfuhren.
• Beachten Sie die Hinweise zur Reinigung und Wartung des Gerätes.
  Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Zusammenbau

Ziehen Sie den Netzstecker. Es besteht Verletzungsgefahr durch elektrischen Schlag.

Bei Lieferung des Gerätes ist der Faltenfilter (A 20) bereits montiert.

1. Setzen Sie die 5 Lenkrollen (7) auf die Aufnahmen am Edelstahlbehälter (5) auf.
   2 Setzen Sie den Motorkopf (2) auf den Edelstahlbehälter (5) auf.

2. VerschlieBen Sie den Edelstahlbehälter (5) mit den Verschlußclips (10).
   4 Montieren Sie das Zubehör:

3. SchlieBen Sie den Saugschlauch (16) an.

4. Montieren Sie den Handgriff (17).
5. Montieren Sie das Telescop-Saugrohr (14). (Schieber am Telescop-Saugrohr in Richtung drucken und auf die gewünschte Lange auseinanderziehen).
6. Montieren Sie die gewünschte Duse (22/23/24).

Saugen Sie nie ohne Filter!

Aufbewährung der Sauggarnitur während einer kurzen Arbeitspause: Schieben Sie das Teleskop-Saugrohr (14) zusammen und stecken Sie den Saugrohralter (15) in die Aufnahme am Motorgehause (siehe rechts kleines Bild).

Bedienung

Wickeln Sie den Saugschlauch (A 16) zum Arbeitsen ganz ab.

Ein-/Ausschalten

Stecken Sie den Netzstecker des Gerätes ein.

Saugen Sie nie ohne Filter! Das Einsetzen der Filter ist in den Kapiteln „Trockensaugen" und "Nass-Saugen" beschreiben.

Einschalten:

Ein-/Ausschalter (A 3) in Stellung "I".

Ausschalten:

Ein/Ausschalter (A 3) in Stellung "O".

Trockensaugen

Bei Lieferung des Gerätes ist der Faltenfilter (20) bereits montiert.

Saugen mit dem Faltenfilter:

1. Zum Trockensaugen setzen Sie den Faltenfilter (20) auf den Filterkorb (25) am Motorkopf (2) auf.

Solle die Dichtlippe des Faltenfilters (20) nicht spontan am Motorkopf (2) anliegen, drehen Sie den Verschlusssteller (19) ein weniger ohne Gewalt, bis der innenliegende Riegel des Verschlussstellers (19) den Faltenfilter (20) freigibt. Sie konnen den Faltenfilter (20) jetzt mit leichtem Druck an den Motorkopf (2) schieren.

1. Verriegeln Sie den Faltenfilter (20) durch eine leichte Drehung des Verschlusstellers (19) im Uhrzeugersinn:

Verschlussteller verriegeln

Verschlussteller entriegeln

Saugen mit dem Papierfilterbeutel:

Damit sich der Faltenfilter nicht zu schnell zusetzt, empfehlen wir die zusätzliche Verwendung des Papierfilterbeutels (braun).

DE AT CH

1. Montieren Sie den Faltenfilter (20).
2. Knicken Sie die seitlichen Laschen am Papierfilterbeutel (21) an der Perforatio on nach unten.
3. Falten Sie den Papierfilterbeutel (21) komplett auf und stulpen Sie diesen über deninnen liegenden Einsaugstuten (4) im Edelstahlbehälter (5). Der Dichtungsring an der Filterbeutelöffnung muss den Steg am Einsaugstuten vollständig umschlieben.

Optional ist ein Feinstaubfilterbeutel aus Vlies erhältlich, der anstelle des im Lieferumfang enthaltenen Papierfilterbeutels verwendet werden kann (siehe „Ersatzteile/Zubehör").

Saugen mit dem Trockenfilter (Textilfilterbeutel, optional erhaltlich):

Der optional erhältliche reiBfeste Textilfilterbeutel (siehe „Ersatzteile/Zubehor") ist zum Saugen von grobem Schmutz geeignet.

1. Setzen Sie den Schaumstofffilter (18) auf den Filterkorb (25) auf (siehe "Nass-Saugen").
2. Stulpen Sie den Textilfilterbeutel über den Filterkorb.

Saugen von Feinstäuben:

Bei bestimmten Absaugvorgangen (z. B. Schleifen von Farben und Lacken, Fräsen oder Bohren von Mauerwerk, Schleifen oder Bohren von Hartholz) können gesundheitsschädliche Stäube entstehen. Für diese Feinstäube empfehlen wir den Einsatz folgender Filterkombination:

1. Faltenfilter (20)
2. Feinstaubfilterbeutel aus Vlies (weiß, optional erhältlich siehe „Ersatzteile/Zubehör”), der anstelle des im Lieferung enthaltenen Papierfilterbeutels (21) verwendet wird.

Nass-Saugen

1. Zum Nass-Saugen oder Wasser absaugen setzen Sie den Schaumstofffilter (18) auf den Filterkorb (25) am Motorkopf (2) auf:

Um das Einreißen des Schaumstoffilters (18) zu vermeiden,

• setzen Sie nur einen trockenen Filter ein;

• schlagen Sie den Rand des Filters zum Einsetzen etwas um und rolten Sie jhn danach wieder zusck.

• Absaugen (Abpumpen): Tauchen Sie den Saugschlauch (A 16) am Handgriff (A 17) in das Wasserbehaltnis ein und saugen Sie das Wasser ab.

• Entleeren Sie den Edelstahlbehälter sofort nach dem Absaugen, da er nicht zum Aufbewahren von Flüssigkeiten konstruiert ist (siehe „Reinigung/Wartung").

Stellen Sie sich nicht in das abzusaugende Wasser. Gefahr durch elektrischen Schlag.

Ist der Edelstahlbehälter (5) voll, schließ ein Schwimmer die Saugöffnung, der Saugvorgang wird unterbrochen. Schalten Sie das Gerät ab und entleeren Sie den Edelstahlbehälter (siehe „Reinigung/Wartung").

Schalten Sie das Gerät bei Schaum-oder Flüssigkeitsaustritt sofort aus.

Blasfungtion

Die Blasfungtion ist ohne Verwendung eines Filters zu empfehlen.

SchlieBen Sie den Saugschlauch (16) an den Anschluss Blasen (12) am Motorkopf (2) an.

Filter-Reinigungs-Taste

Stecken Sie den Netzstecker des Gerätes ein und schalten Sie das Gerät ein.

Bei nachlassender Saugleistung konnen Sie durch Betätigkeiten der Filter-Reinigungsausstige eine Verbesserung der Saugleistungs erzielen.

1. Schalten Sie das Gerät ein.
2. VerschlieBen Sie die Ansaugöffnung des Saugschlauches mit der Hand.
3. Drucken Sie die Filter-Reinigungs-Taste (D 26).

Reinigung/Wartung

Ziehen Sie den Netzstecker. Es besteht Verletzungsgefahr durch elektrischen Schlag.

Kontrollieren Sie das Gerät vor jeder Gebrauch auf offensichtliche Mängel wie z. B. eine defekte Netzanschlussleitung und halten Sie diese reparieren oder ersetzen.

Gerät reinigen

Spritzen Sie das Gerät nicht mit Wasser ab und verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel. Das Gerät könnte beschädigt werden.

Leeren Sie nach dem Betrieb den Edelstahlbehälter (A 5) aus:

Die aufgesaugte Flüssigkeit konnen Sie nach Öffnen des Schraubdeckels (A 6) abflieben{lassen. Es bleibt ein Flüssigkeitsrest im Edelstahlbehälter zurück.
Um samtliche Flüssigkeitsrechte zu entfernen, öffnen Sie die Verschlussclips (10) und geben Sie den Flüssigkeitsrestaus.

• Reinigen Sie den Edelstahlbehälter mit einem feuchten Lappen.
  Waschen Sie den Schaumstofffilter (A 18) mit lauwarmem Wasser und Seife aus und halten Sie ihn trocknen.
  Klopfen Sie den Faltenfilter (20) aus und reinigen Sieihn mit einem Pinsel oder Handfeger.
  Tauschen Sie einen vollen Papierfilterbeutel (A 21) aus (Nachbestellung siehe „Ersatzteile/Zubehor").
  Klopfen Sie den optional erhältlichen Trockenfilter (Textilfilterbeutel) aus. Waschen Sie ihn ggf. mit lauwarmem Wasser und Seife und halten Sie ihn trocknen.

Wartung

Das Gerät ist wartungsfrei.

Aufbewahrung

1. Wickeln Sie die Netzanschlussleitung (11) auf.
2. Zur Aufbewährung des Zubehörs die neden die Zubehöraufnahmen (9/13).
3. Bewahren Sie das Gerät an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

Entsorgung/ Umweltschutz

Führn Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehoren nicht in den Hausmüll.

Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführten werden. Fragen Sie hierzu unser Service-Center.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sieitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das Service-Center" (siehe Seite 41).

Position Position Bezeichnung Einsatz Bestell-Nr.

Betriebs- Explosionsanleitungzeichnung

1/2	26	Motorkopf incl. Tragegriff EU UK
5	27	Edelstahlbehälter		91106133
6	7	Schraubdeckel		91104186
7		9 Lenkrollen		9110550
8	10	Antistatik-Kette		91105503
14		25 Teleskopsaugrohr		9110584
16		22 Saugschlauch		9110584
17	13	Handgriff mit Luftregulierung	91104782
18	28	Schaumstoff-Filter, 3er Pack		91106134
19/20	16	Faltenfilter und Verschlusssteller		91105505
21	17	Papierfilterbeutel, 30 l, 5er Pack		30250133
24		14 Fugendüse		91099005
22	23	Bodendüse mit Bürste		91105847
23	24	Bodendüse mit Gummilippe		91105848

Zusätzlich erhältlich:

Bezeichnung	Ausführung	Einsatz	Antikel-Nr.
Feinstaubfilterbeutel 30 l, 5er-Pack	2-lagiger Microfilter-Vlies, weiß		30250110
Polsterdüse			72800040
Autodüse			91096445

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf diesen Gerät 3 Jahre Gar-. tantie ab Kaufdatum.

Im Falle von Mängeln diesen Produkts stehen Ohnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum theses Produkts ein Materialoder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantielseistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätstrichtlinien sorgfältig produziert und vor Anlieferung gewissenhalt geprüft.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden konnen (z. B. Filter oder Aufsätze) oder fur Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungs-zwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vorden genarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrauchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 367468_2101) als Nachweis für den Kauf bereit.

Die Artikelnummer entnahmen Sieitte dem Typenschild.

• Sollten Funktionsehler oder sonstige Mängel auftreten kontaktieren Sie zunachst die nachfolgend benannte

Serviceabteilung Telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung ihrer Reklamation.

• Ein als defekt erfasstes Produkt konnen Sie, nach Rücksprache mit unserem Kundenservice, unter Begebung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie safer, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerätitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführten halten. Sie erstellt Ohnen kein einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung:itte senden Sie Ihr Gerat gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschiedte Geräte.

Die Entsorgung ihrer defekten eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 367468_2101

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 367468_2101

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.)

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 367468_2101

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

DE-63762 GroBostheim

GERMANY

www.grizzlytools-service.eu

Fehlersuche

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht	Netzspannung fehlt	Steckdose, Netzanschlusslei-tung, Netzstecker, Leitung und Sicherung prüfen, ggf. Repara-tur durch Elektrofachmann
	Ein-/Ausschalter (3) defekt	Reparatur durch Kundendienst
	Kohlebürsten abgenutzt
	Motor defekt
Geringe oder fehlende Saugleistung	Saugschlauch (16) oder Düsen (22/23/24) verstopft	Verstopfungen und Blockierun-gen beseitigen
	Teleskop-Saugrohr (14) nicht korrekt zusammengesetzt	Saugrohr richtig zusammen-setzen
	Edelstahlbehälter (5) offen Behälter schließen	Schwimmer freimachen
	Edelstahlbehälter (5) voll Behälter entlehen	Reparatur durch Kundendienst
	Filter (18/20/21) voll oder zugesetzt	Filter entleeren, reinigen oder ersetzen
	Schwimmer im Filterkorb (C 25) be-wegt sich nicht
	Schwimmer im Filterkorb (C 25) defekt
Schwimmer schaltet das Gerät nicht ab	Schwimmer im Filterkorb (C 25) be-wegt sich nicht	Schwimmer freimachen
	Schwimmer im Filterkorb (C 25) defekt	Reparatur durch Kundendienst
Staub oder Schmutz wird aus dem Gerät geblasen	Filter (18/20/21) nicht oder nicht kor-rekt montiert	Fehlenden Filter einsetzen oder korrekten Sitz des Filters prüfen

DE AT CH	Original-EG-Konformitätserklärung
Hiermit bestätigten wir, dass der Nass- und Trockensauger Baureihe PWD 25 A2 Seriennummer 000001 - 435000folgenden einschlädigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2014/30/EU • 2014/35/EU • 2011/65/EU* & (EU)2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 60335-1:2012/A2:2019 • EN 60335-2-2:2010/A1:2013EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 61000-3-2:2019EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN IEC 61000-3-11:2019EN 62233:2008 • EN IEC 63000:2018
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung (21)**trägt der Hersteller:
CEGrizzly Tools GmbH & Co. KGStockstädter Straße 20D-63762 GroßostheimGermany30.05.2021	Christian FrankDokumentationsbevollmächtigter

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
  ** Die beiden letzten Ziffern des Jahres, in dem die CE-Kennzeichnung angebracht wurde.

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Version des informations - Stand van de informatie

Stand der Informationen: 04/2021

Ident.-No.: 72079320042021-BE/NL

FSC

www.fsc.org

RECYCLED

Paper made from

recycled material

FSC* C140878
