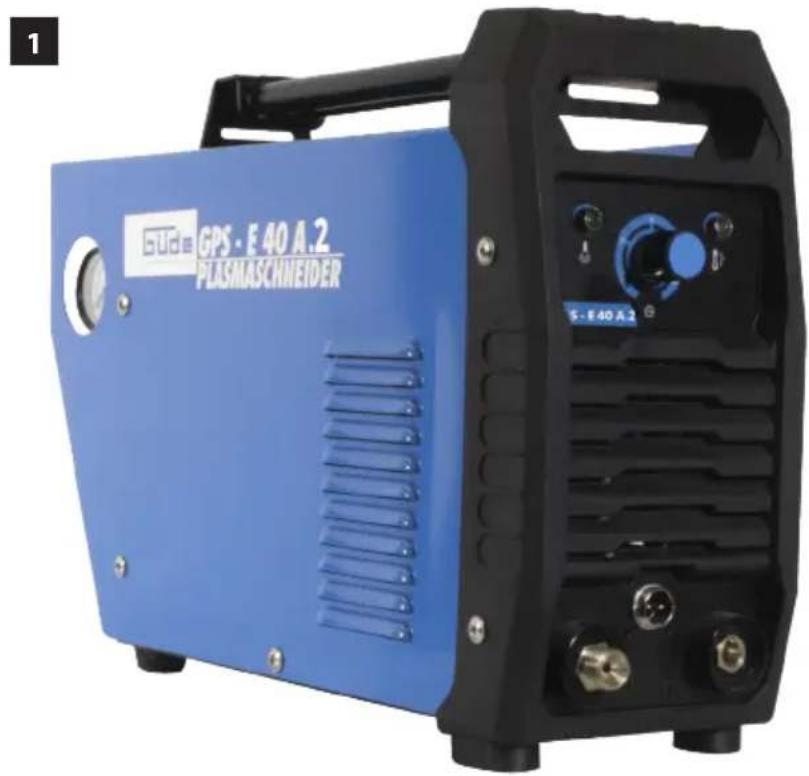

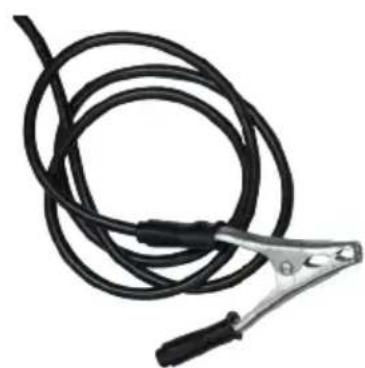

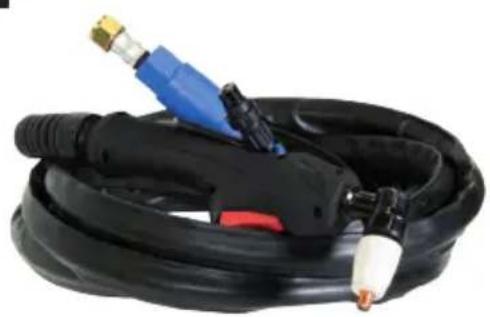

Technische Daten Plasmaschneider GPS-E 40 A.2 Artikel-Nr. 20092

Nenneingangsspannung Wechselstrom 230 V

Leerlaufspannung 270 V Leerlaueistung 13,4 W Wirkungsgrad der Schweißstromquelle 80 %

Leistungsbereich (Schweißstrom / Arbeitsspannung) 15 A/86 V -40A/96V X Einschaltdauer Verhältnis von tatsächlicher Arbeitszeit zur Gesamt

Maximaler eektiver Eingangsstrom 11,3 A IP21S Schutzart IP 21S Class H Isolationsklasse H Druckluft (Durchussmenge, Druck) min. 150 l / min 3-6 bar Materialstärke max. 12 mm Gewicht 6,2 kg Dieses Gerät besteht aus folgenden, recyclebaren Materialien: Stahlblech, Kupfer, Aluminium, ABS, PE

• Verhältnis von tatsächlicher Arbeitszeit zur Gesamtarbeitszeit. Die Einschaltdauer wurde bei 40° C durch Simulation bestimmt. DEUTSCH Benutzen Sie das Gerät erst nachdem Sie die Betriebsanleitung aufmerk- sam gelesen und verstanden haben. Machen Sie sich mit den Bedienungselementen und dem richtigen Gebrauch des Gerätes vertraut. Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. Verhalten Sie sich verantwor- tungsvoll gegenüber anderen Personen. Der Bediener ist verantwortlich für Unfälle oder Gefahren gegenüber Dritten. Falls über den Anschluss und die Bedienung des Gerätes Zweifel entstehen sollten, wenden Sie sich an den Kundendienst. Klasse A (IEC 60974-10): Wenn Sie das Gerät in Wohnbereichen, in denen die Stromversorgung über ein öentliches Niederspannungs-Versorgungssystem erfolgt, einsetzen möchten, kann der Einsatz eines elek- tromagnetischen Filters notwendig sein, der die elektromagnetischen Störungen so weit reduziert, dass sie für den Benutzer nicht mehr als störend empfunden werden. In Industriegebieten oder anderen Bereichen, in denen die Stromversorgung nicht über ein öentli

ches Niederspannungs-Versorgungssystem erfolgt, kann das Gerät verwendet werden. Geräte der Klasse A sind nicht für den Gebrauch in Wohnbereichen, in denen die Stromversorgung über ein öentliches Niederspannungs-Versor

gungssystem erfolgt, vorgesehen, da es dort bei ungünstigen Netzverhältnissen Störungen verursa- chen kann. Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energiever- sorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Gerät betreiben möchten, die oben genannte Anforderung erfüllt. Der Anwender ist für Störungen verantwortlich, die vom Schneiden ausgehen. Alle in der Ökodesignverordnung 2019/1784 geforderten technischen Unterlagen nden Sie unter: https://www.guede.com/cgi-bin/twinklecom.cgi?param=PAGE&tid=12091&useskscookie=ShopLP& &uniqueid=1607096620343&requestinfo=riMTID%5B%40%40%5D657106%3BriSOPT%5B%40%40% 5D8&#12 Bestimmungsgemäße Verwendung Der Plasmaschneider mit Konstantspannungs- Kennlinie darf ausschließlich zumSchneiden von elektrisch leitenden Metallen mithilfe vonLuft verwendetwerden. Verwenden Sie nur den mitge- lieferten Schneidbrenner. Umgebungstemperatur -10 °C - +40 °C relative Luftfeucthte max. 50 % (40 °C), 90% (20 °C) Höhenlage über dem Meeresspiegel max. 1000 m Umgebungsluft muss frei von unüblichen Mengen an Staub, Säuren, korrosiven Gasen oder Substan- zen sein. Unter Berücksichtigung der technischen Daten und Sicherheitshinweise. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Bei Nichtbeachtung derBestimmungen, aus den allgemein gültigen Vorschriftensowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. Hinweise zur Errichtung & Betrieb einer Lichtbogenschweißeinrichtung um eventuelle Störaussendungen zu verhin- dern: Wir empfehlen als Hersteller, die im folgenden aufgeführten Bewertungen und Maßnahmen, von einer Elektrofachkraft durchführen zu lassen.

Allgemeines Der Anwender ist verantwortlich für das Errichten und Betreiben der Lichtbogenschweißeinrichtung und oder dem Schneidgerät, nach den Anweisun- gen des Herstellers. Werden elektromagnetische Störungen festgestellt, liegt es in der Verantwor- tung des Anwenders der Lichtbogenschweißein- richtung/ Schneidgeräteinrichtung, eine Lösung mit der technischen Hilfe des Herstellers zu nden. In einigen Fällen kann diese Maßnahme einfach in einer Erdung des Schweißstromkreises bestehen (siehe Anmerkung). In anderen Fällen kann sie die vollständige elektromagnetische Abschirmung der Schweißstromquelle/ Schneidstromquelle und des Werkstücks, verbunden mit Eingangsltern, um- fassen. In allen Fällen müssen elektromagnetische Beeinussungen soweit vermindert werden, bis sie nicht mehr stören. Anmerkung Die Praxis zur Erdung des Schweißstromkreises hängt von den örtlichen Sicherheitsbestimmun- gen ab. Eine Änderung der Erdung zur Verbesse- rung der elektromagnetischen Verträglichkeit kann das Unfallrisiko oder Schädigung von Einrichtun- gen erhöhen. Bewertung des Bereichs Vor dem Errichten der Lichtbogenschweißeinrichtung und oder dem Schneidgerät muss der Anwender mög- liche elektromagnetische Probleme in der Umgebung bewerten. Folgendes muss dabei berücksichtigt werden: a) andere Netzleitungen, Steuerleitungen, Signal- und Telekommunikationsleitungen über, unter und neben der Lichtbogenschweißeinrichtung und oder Schneidgerät; b) Ton- und Fernseh-Rundfunksender/ -empfänger; c) Computer und andere Steuereinrichtungen; d) Sicherheitseinrichtungen, z. B. Schutz für gewerbli

che Einrichtungen; e) die Gesundheit von Personen in der Nähe, z. B. beim Gebrauch von Herzschrittmachern und Hörhilfen; f) Einrichtungen zum Kalibrieren oder Messen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss sicherstellen, dass andere Einrichtungen, die in der Umgebung benutzt werden, für diese geeignet sind. Dies kann zusätzliche Schutzmaßnahmen erforderlich machen; h) die Tageszeit, zu der Schweißen,Schneiden oder andere Tätigkeiten ausgeführt werden müssen. Die Größe des zu betrachtenden Umgebungsbereichs hängt von der Bauart des Gebäudes und der anderen dort stattndenden Tätigkeiten ab. Der Bereich kann sich über die Grundstücksgrenze hinaus erstrecken. Bewertung der Schweißanlage / Schneidgerät Zusätzlich zur Bewertung des Bereichs kann eine Bewertung von Lichtbogenschweißanlagen/ Schneidgeräten erfolgen, um Fälle von Interferenz zu beurteilen und zu lösen. Zu einer Bewertung von Störaussendungen sollten in situ Messungen gehören, wie in Abschnitt 10 von CISPR 11:2009 festgelegt. In situ-Messungen können auch einge- setzt werden, um die Wirksamkeit von Minimie- rungsmaßnahmen zu bestätigen. Hinweise für Minimierungsmaßnahmen: Öentliches Versorgungssystem Schweißeinrichtungen/Schneidgeräte sollten nach den Empfehlungen des Herstellers an das öent

liche Versorgungssystem angeschlossen werden. Wenn Beeinträchtigungen auftreten, kann es erforderlich sein, zusätzliche Vorsichtsmaßnahmen zu treen, wie z. B. Filter für den Netzanschluss. Es sollte erwogen werden, die Netzzuleitung fest in- stallierter Schweißeinrichtungen/ Schneidgeräten durch ein Metallrohr oder Ähnliches abzuschirmen. Die Abschirmung sollte über die gesamte Länge elektrisch verbunden sein. Die Abschirmung sollte so an die Schweißstromquelle/Schneidgerätquelle angeschlossen werden, dass ein guter elektrischer Kontakt zwischen der Ummantelung und dem Gehäuse der Schweißstromquelle/ Schneidgerät- quelle erreicht wird. DEUTSCH DE13 Wartung der Lichtbogenschweißeinrichtungen/ Schneidgeräteinrichtung Lichtbogenschweißeinrichtungen/ Schneidge- räteinrichungen sollten nach den Empfehlungen des Herstellers regelmäßig gewartet werden. Alle Zugangs- und Servicetüren und Deckel sollten geschlossen und gut befestigt sein, wenn die Schweißeinrichtung/Schneidgeräteinrichtung in Betrieb ist. Mit Ausnahme der in den Herstel- leranweisungen angegebenen Änderungen und Einstellungen sollten die Schweißeinrichtungen/ Schneidgeräteinrichtung in keiner Weise verändert werden. Insbesondere sollten die Funkenstrecken von Lichtbogenzünd- und -Stabilisierungseinrich- tungen nach den Empfehlungen des Herstellers eingestellt und gewartet werden. Schweißleitungen Schweißleitungen sollten so kurz wie möglich und eng zusammen sein und am oder nahe dem Boden verlaufen. Potentialausgleich Die elektrische Verbindung aller metallischen Teile in und neben einer Schweißeinrichtung / Schneid

geräteinrichtung sollte in Betracht gezogen werden. Die mit dem Werkstück verbundenen me- tallischen Teile können jedoch das Risiko erhöhen, dass der Schweißer durch gleichzeitiges Berühren dieser metallischen Teile und der Elektrode einen elektrischen Schlag erhält. Der Schweißer sollte gegen all diese verbundenen metallischen Teile elektrisch isoliert sein. Erdung des Werkstücks Ist das Werkstück nicht ohnehin aus Gründen der elektrischen Sicherheit oder wegen seiner Größe und Lage, z. B. Schisaußenwand oder Stahlbau- ten, mit Erde verbunden, kann eine Verbindung des Werkstücks mit Erde in einigen, jedoch nicht in allen Fällen Aussendungen verringern. Es muss vermieden werden, dass die Erdung des Werkstücks für den Anwender das Unfallrisiko erhöht oder die Zerstörung anderer elektrischer Einrichtungen bewirken kann. Wenn nötig, muss der Anschluss des Werkstücks an Erde durch einen direkten Anschluss an das Werkstück erfolgen. In den Ländern, in denen ein direkter Anschluss ver- boten ist, sollte die Verbindung durch geeignete, nach den nationalen Vorschriften ausgewählte Kondensatoren erreicht werden. Abschirmung Selektives Abschirmen von anderen Leitungen und Einrichtungen in der Umgebung kann Einstrah- lungen verringern. Das Abschirmen der gesamten Schweißeinrichtung/ Schneidgeräteinrichtung kann für besondere Anwendungsfälle in Betracht gezogen werden. Anforderungen an den Bediener Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen und verstanden haben. Qualikation: Außer einer ausführlichen Einweisung durch eine Fachkraft bzw. einer sachkundigen Person ist keine spezielle Qualikation für den Gebrauch des Gerätes notwendig. Mindestalter : Das Gerät darf nur von Personen betrieben werden, die das 18. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt. Schulung : Die Benutzung des Gerätes bedarf einer entsprechenden Unterweisung durch eine Sachkun- dige Person bzw. die Bedienungsanleitung. Restrisiken Trotz dem Beachten der Betriebsanleitung können auch nicht oensichtliche Restrisiken bestehen. Auch wenn Sie den Plasmaschneider vorschriftsmä

ßig bedienen, bleiben immer Restrisiken bestehen.

• Augenverletzungen durch Blendung,

• Berühren heißer Teile des Gerätes oder des Werk

stückes (Brandverletzungen),

• Bei unsachgemäßer Absicherung Unfall- und Brand

gefahr durch sprühende Funken oder Schlacketeil- chen,

• Gesundheitsschädliche Emissionen von Rauchen und Gasen, bei Luftmangel bzw. ungenügender Absaugung in geschlossenen Räumen. Vermindern Sie das Restrisiko, indem Sie den Plasmaschneider sorgfältig und vorschriftsmäßig benutzen und alle Anweisungen befolgen. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend not- wendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigun- gen und stellen Sie diesen ruhig. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

3. Zahl der Verletzten,

4. Art der Verletzungen

Allgemeine Sicherheitshinweise GEFAHR! Stromschlag! Es besteht Verletzungsgefahr durch elektrischen Strom! WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisun- gen. Versäumnisse bei der Einhaltung der Sicher- heitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verur- sachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Halten Sie Ihren Arbeitsbereich sauber und aufge

DEUTSCH DE14 räumt. Unordentliche Arbeitsplätze und Werkbänke erhöhen die Gefahr von Unfällen und Verletzungen. Dieses Gerät ist nicht geeignet für die Verwendung durch Personen (einschließlich Kindern) mit vermin

derten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung bzw. Fach- kenntnis, es sei denn sie werden von einer für deren Sicherheit verantwortlichen Person entsprechend instruiert oder beaufsichtigt. Kinder sind darüber hinaus zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Gerät und Verpackungsmaterial sind kein Kinder

spielzeug. Nicht mit ungeschützten Augen in den Lichtbogen sehen, nur Schweiß-Schutzschild mit vorschriftsmäßigen Schutzglas nach DIN verwenden. Der Lichtbogen gibt außer Licht- und Wärmestrahlen, die eine Blendung bzw. Verbrennung verursachen, auch UV-Strahlen ab. Diese unsichtbare ultraviolette Strahlung verursacht bei ungenügendem Schutz eine erst einige Stunden später bemerkbare, sehr schmerzhafte Bindehautentzündung. Außerdem hat die UV-Strahlung auf ungeschützte Körperstellen sonnenbrandschädliche Wirkungen zur Folge. Im Arbeitsbereich die örtlichen Unfallverhütungsvor

schriften und Sicherheitsbestimmungen beachten. Achtung! Die nationale Vorschrift kann die Verwen

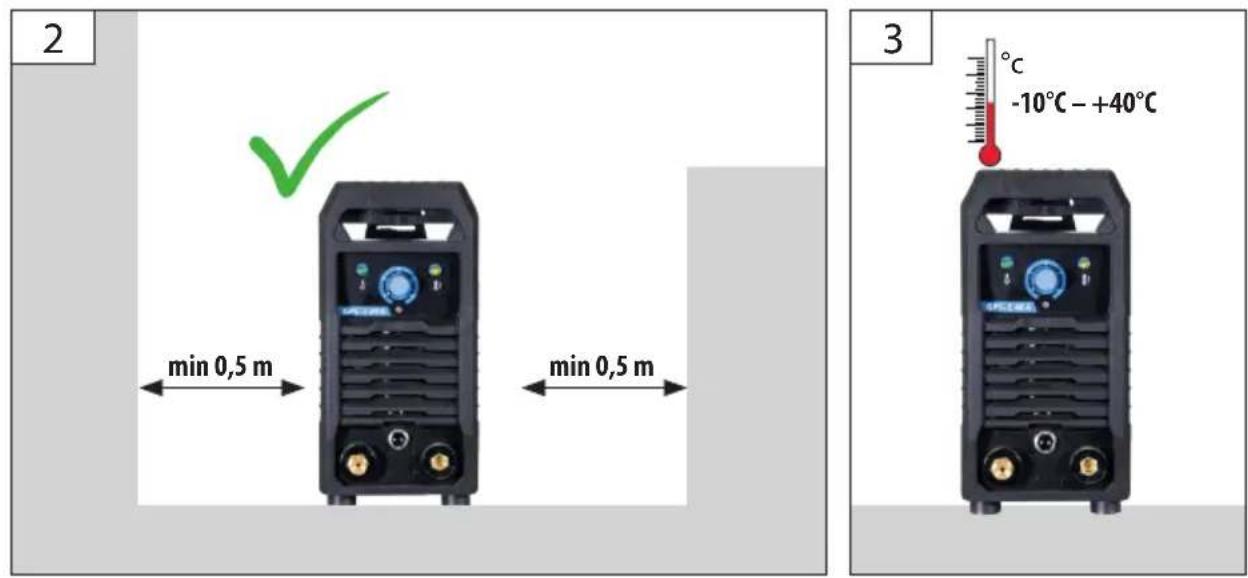

dung der Maschine begrenzen. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Das Gerät darf während der Funktionsdauer nicht eingeengt oder direkt an der Wand stehen. Nur so gelangt immer genügend Luft in die Öfnungsschlitze. VORSICHT! Unsachgemäße Handhabung kann zur Überhitzung desPlasmaschweissge- rätes oder Sachschäden führen. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Überprüfen Sie die Maschine auf eventuelle Beschä

digungen WARNUNG Den Netztrennschalter immer ausschal

ten, wenn die Maschine unbeaufsichtigt gelassen wird. Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrichtungen defekt sind. Tauschen Sie abgenutzte und beschä- digte Teile aus. Sollte das Gerät Mängel aufweisen, darf es auf keinen Fall in Betrieb genommen werden. Reparaturen und Arbeiten, die nicht in dieser Anlei

tung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen. Pegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie

ren Sie, ob bewegliche Teile einwandfreifunktionie- ren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass dieFunktion des Elektrowerk- zeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor demEinsatz des Gerätes reparieren. Elektrische Sicherheit Der Betrieb ist nur mit Fehlerstrom-Schutz- schalter (RCD max. Fehlerstrom 30mA) zulässig. Den Stecker des Stromkabels an einer Steckdose mit passender Form,Spannung und Frequenz anschlie

ßen, die den geltenden Vorschriftenentspricht. Fehlerhafte Elektroinstallation, zu hohe Netzspan

nung oder falsche Handhabung können zu elektri- schem Stromschlag führen. Jeder Elektroschock kann tödlich sein. Verlängerungskabel dürfen nicht länger als 5 Meter sein und müssen einenKabelquerschnitt von min

destens 1,5 mm2 haben. Von der Verwendungvon Verlängerungskabeln mit unterschiedlicher Länge und Querschnitt,sowie von Adaptern und Mehrfach- steckern wird abgeraten. Warnung: Dieses Elektrowerkzeug erzeugt während des Betriebs einelektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktiveoder passive medizinische Implantate beeinträchtigen. Um die Gefahr vonernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personenmit medizinischen Implantaten Ihren Arzt und den Hersteller vom medizinischenImplantat zu konsultieren, bevor die Maschine bedient wird. Personen, die ein elektronisches Lebenserhal- tungsgerät (wie z. B. Herzschrittmacher etc.) tragen, sollten Ihren Arzt befragen, bevor sie sich in die Nähe dieses Geräts begeben, um sicherzustellen, dass die magnetischen Felder in Verbindung mit den hohen elektrischen Strömen ihre Geräte nicht beeinussen. DEUTSCH DE15 Achtung! Gefahr durch elektrischen Schlag!

• Es ist unbedingt auch darauf zu achten, dass der Schutzleiter in elektrischen Anlagen oder Geräten bei Fahrlässigkeit durch den Schweißstrom zerstört werden kann: Wenn kein Lichtbogen brennt, herrscht zwischen der Masseklemme und Stromdüse die Leerlauf

spannung U0. Diese Spannung kann lebensge- fährlich sein, wenn der Schweißer die Stromdüse, Brennerdüse, Schweißdraht und das Werkstück mit blanken Händen berührt. z. B. die Masseklemme wird auf das Schweißge

rätegehäuse gelegt, welches mit dem Schutzleiter der elektrischen Anlage verbunden ist. Die Schweißarbeiten werden an einer Maschine mit Schutzleiteranschluss vorgenommen. Es ist also möglich, an der Maschine zu schweißen, ohne die Masseklemme an dieser angebracht zu haben.In diesem Fall ießt der Schweißstrom von der Mas- seklemme über den Schutzleiter zur Maschine. Der hohe Schweißstrom kann ein Durchschmel- zen des Schutzleiters zur Folge haben.

• Die Absicherungen der Zuleitungen zu den Netz

steckdosen muss den Vorschriften entsprechen (VDE 0100). Es dürfen also nach diesen Vorschrif- ten nur dem Leitungsquerschnitt entsprechende Sicherungen bzw. Sicherungs-Automaten verwen- det werden (16 Ampere Leistungsschutzschalter). Eine Übersicherung kann Leitungsbrand bzw. Gebäudebrandschäden zur Folge haben. Schließen Sie den Plasmaschneider nur an eine gut zugängliche Steckdose an, damit Sie ihn bei einem Störfall schnell vom Stromnetz trennen können. Bei überlasteten Versorgungsnetzen und Stromkrei

sen können während des Schweißens für andere Verbraucher Störungen verursacht werden. Im Zweifelsfalle ist das Stromversorgungsunternehmen zu Rate zu ziehen. Betreiben Sie den Plasmaschneider nicht, wenn er sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt sind. Vor Inbetriebnahme des Geräts überprüfen, dass das Elektrokabel und/ oder die Steckdose nicht beschä

digt sind. Kabel müssen immer vollständig abgewickelt werden, um eine Gefährdung durch verstärkte elektomagne

tische Felder zu vermeiden. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. Verlegen Sie das Netzkabel so, dass es nicht zur Stolperfalle wird. Knicken Sie das Netzkabel nicht. Schützen Sie sämtliche Kabel vor Öl, scharfen Kanten und hohen Temperaturen. Ein defektes Kabel oder eine Stecker kann zum Strom

schlag führen. Nicht am Netzkabel ziehen, um den Stecker aus der Steckdose zu ziehen. Das verwendete Netzanschlusskabel ist eine hoch

wertige Leitung, welche nicht beschädigt werden darf. Achten Sie bei Ihrer Arbeit darauf, diese nicht mit heissen Gegenständen zu berühren. Wenn die Anschlussleitung beschädigt wird, muss diese durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist. Das Auswechseln der Anschlussleitung darf nur durch den Hersteller oder seinen Kundendienst oder ähnlich qualizierte Personen durchgeführt werden. Sicherheitshinweise für Schweißgeräte WARNUNG! Brandgefahr! Unsachgemäße Handhabung kann zu schweren Bränden oder Verletzungen führen! Die Schweißmaschine hat den Schutzgrad IP21S und darf nie Regen und Feuchtigkeit während des Btriebs oder der Lagerung ausgesetzt werden. Spannung überprüfen. Die auf dem Typenschild angegebenen technischen Daten müssen mit der Spannung des Stromnetzes übereinstimmen. Achten Sie auf einen einwandfreien Zustand der Schweißkabel, Düse, des Brenners sowie der Mas

seklemmen. Abnutzungen an der Isolierung und an den stromführenden Teilen können eine gefährliche Situation hervorrufen und die Qualität der Schweiß- arbeit mindern. Der Gebrauch dieses Gerätes kann bei bestimmten Teilen zu Verschleiß führen. Kontrollieren Sie deshalb das Gerät regelmäßig auf etwaige Beschädigungen und Mängel. Vermeiden Sie jeden direkten Kontakt mit dem Schweißstromkreis. Schützen Sie den Plasmaschneider vor Feuchtigkeit und verwenden Sie ihn ausschließlich in trockenen Innenräumen. Tauchen Sie weder den Plasmaschneider noch Netzkabel oder -stecker in Wasser oder andere Flüssigkeiten. Fassen Sie den Plasmaschneider oder den Netzstecker niemals mit feuchten Händen an. Die Leerlaufspannung, die zwischen Stromdüse und Masseklemme auftritt, kann gefährlich sein. Führen Sie niemals spitze und/oder metallische Gegenstände in das Innere des Gerätes ein. Setzen Sie sich und andere niemals ohne Schutz den Auswirkungen des Lichtbogens oder des glühenden Metalls aus. Spritzende Schweißperlen können zu Verbrennungen führen. Das Berühren der Schlauchpaketdüse und des Werk

stückes kann zu Verbrennungen führen. Immer ein geeignetes Schweißschutzschild, Schutz

kleidung und Schutzhandschuhe tragen. Arbeiten Sie mit einer Absauganlage oder in gut DEUTSCH DE16

belüfteten Räumen. Achten Sie darauf, dass sich keine Personen ohne Schutzkleidung und Augenschutz im Umkreis von 15 m um den Lichtbogen benden. Schützen Sie sich und umstehende Personen gegen die eventuell gefährlichen Eekte des Lichtbogens! WARNUNG! Verletzungsgefahr! Unsachge- mäße Handhabung kann zu schweren Verletzungen führen! Schlauchpaketdüse und Werkstück nach Betrieb erst abkühlen lassen.Beim Lichtbogenschweißen werden Dämpfe frei, die möglicherweise schädlich sind. Längeres Arbeiten mit dem Gerät, kann zu Ge

hörschädigungen führen. Tragen Sie stets einen Gehörschutz. Vermeiden Sie das direkte Einatmen der Gase. Längeres Einatmen der Schweißgase kann ge- sundheitsschädlich sein. Achten Sie darauf, dass der Schweißrauch abgesaugt wird bzw. der Schweißplatz gut belüftet ist. Achtung! Unfallgefahr aufgrund von spritzenden Schlackelteilchen Die Schlacke ist nach dem Erstarren hart und spröde. Anschließend wird Sie mit dem Schla

ckenhammer zu scharfkantigen Teilchen zerschla- gen, die die Augen gefährlich verletzen können. Schützen Sie deshalb Ihre Augen beim Entfernen der Schlacke mit einer geeigneten Schutzbrille. Achtung! Gefahr vor Strahlen und Verbrennungen

• An der Arbeitsstelle durch einen Aushang „Vorsicht, nicht in die Flammen sehen!“ auf die Gefährdung der Augen hinweisen.

• Die Arbeitsplätze sind möglichst so abzuschir

men, dass in der Nähe bendliche Personen geschützt sind.

• Unbefugte sind von den Schweißarbeiten fernzuhalten.

• In unmittelbarer Nähe ortsfester Arbeitsstellen sollen die Wände nicht hellfarbig und nicht glänzend sein.

• Fenster sind mindestens bis Kopfhöhe gegen Durchlassen oder Zurückwerfen von Strahlen zu sichern, z. B. durch geeigneten Anstrich. Glühende Schlacke und Funken können Brände und Explosionen verursachen. Das Gerät niemals in feuer

gefährlicher Umgebung verwenden. Halten Sie den Plasmaschneider, den Netzstecker und das Netzkabel von oenem Feuer und heißen Flächen fern. Schweißen Sie nicht auf Behältern, Gefäßen oder Rohren, die brennbare Flüssigkeit oder Gase enthalten haben. Holz, Sägespäne, „Lacke“, Lösungsmittel, Benzin, Kerosin, Erdgas, Acetylen, Pro

pan und ähnliche entzündliche Materialien sind von Arbeitsplatz und der Umgebung zu entfernen bzw. vor Funkenug zu schützen. Als Brandbekämpfungs- maßnahme ist in der Nähe ein geeignetes Löschmittel bereit zu stellen. Achtung! Brandgefahr aufgrund von sprühenden Funken Fallen die schmelzüssigen oder glühenden Me

tall- und Schlacketeilchen auf brennbare Stoe, so können sich diese entzünden und einen Brand verursachen. Entfernen Sie deshalb vor Beginn der Schweißarbeiten sämtliche brennbare Gegen- stände von Ihrem Arbeitsbereich. Halten Sie einen passenden Feuerlöscher bereit. Achten Sie dabei insbesondere auf folgende Materialien:

• Farben und Lösungsmittel Keine Schweiß- oder Schneidarbeiten an Behältern oder Rohren vornehmen, auch wenn sie oen sind, sofern sie Materialien enthalten oder enthalten ha

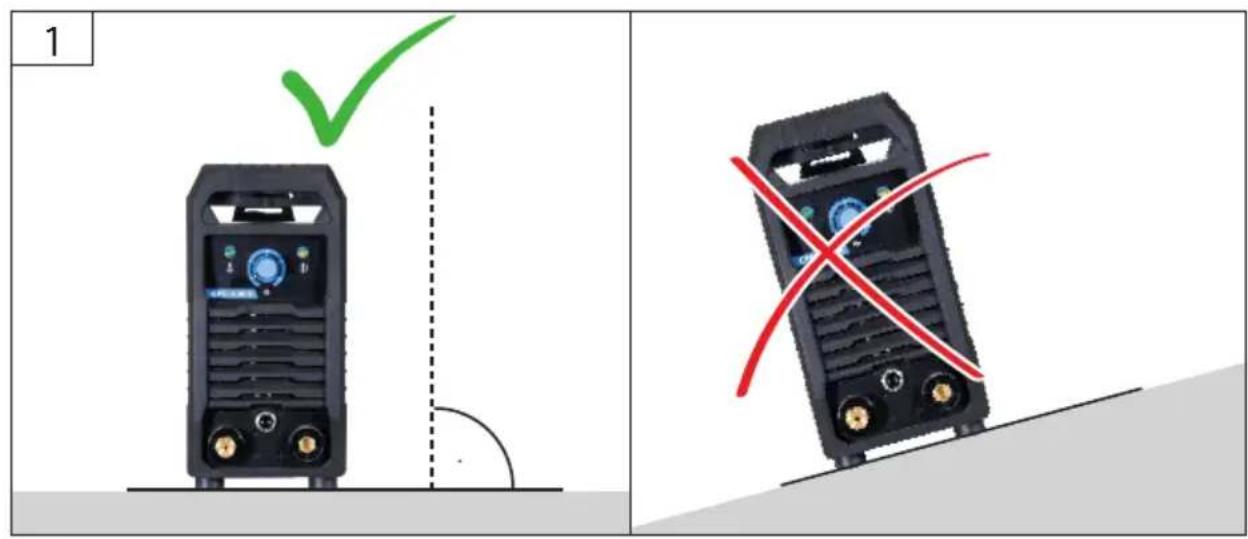

ben, die unter Einwirkung von Wärme oder Feuchtig- keit explodieren oder andere gefährliche Reaktionen hervorrufen können. WARNUNG! Keine Schweiß- oder Schneidarbeiten an geschlossenen Behältern oder Rohren vornehmen. Der Plasmaschneider darf ausschließlich auf einem ebenen und achen Untergrund aufgestellt werden. Beim Schneiden sind die jeweiligen nationalen Richtlinien und Gesetze zu beachten. Dies betrit insbesondere die jeweiligen Unfallverhütungsvor

schriften. Das Schweißgerät darf nur auf einem ebe- nen Untergrund und mit entsprechend gesicherter Gasasche betrieben werden. Um Geräteschäden vorzubeugen, darf das Gerät ausschließlich aufrecht transportiert werden. DEUTSCH DE17

Achtung! Explosions- und Brandgefahr aufgrund von Schweißfunken Sowohl die Schweißfunken als auch die hocher

hitzte Schweißstelle selbst können Explosionen hervorrufen. Verwenden Sie das Gerät deshalb nicht in explosionsgefährdeter Umgebung, in der sich Substanzen, wie brennbare Flüssigkeiten, Gase und Farbnebel benden. Beachten Sie:

• Legen Sie, wenn den Plasmaschneider in Betrieb ist, den Brenner weder auf den Plasmaschneider selbst noch auf ein anderes elektrisches Gerät.

• Berühren Sie vor Beendigung Ihrer Schweißar

beiten weder die Stromdüse selbst noch einen anderen Gegenstand aus Metall, der mit der Stromdüse in Kontakt ist.

• Unterbrechen Sie unverzüglich nach Beendi

gung Ihrer Schweißarbeiten die Stromversorgung des Gerätes.

• Achten Sie unbedingt darauf, dass sich kein Kabel um Ihren Körper wickelt.

• Achten Sie unbedingt darauf, dass Sie sich nicht innerhalb des Schweißstromkreises benden. Brenner und Masse müssen sich stets auf der gleichen Seite benden. Gefahrenquellen Arbeiten auf der Netzspannungsseite, z. B. an Kabeln, Steckern, Steckdosen usw. nur vom Fachmann aus- führen lassen. Dies gilt insbesondere für das Erstellen von Zwischenkabeln. Bei Unfällen Schweißstromquelle sofort vom Netz trennen. Wenn elektrische Berührungsspannungen auftreten, Gerät sofort abschalten und vom Fach

mann überprüfen lassen. Auf der Schweißstromseite immer auf gute elek

trische Kontakte achten. Beim Schneiden immer an beiden Händen isolierende Handschuhe tragen. Diese schützen vor elektrischem Schlag (Leerlauf- spannung des Schweißstromkreises), vor schädlichen Strahlungen (Wärme und UV-Strahlungen) sowie vor glühendem Metall und Schlackespritzer. Festes isolierendes Schuhwerk tragen, die Schuhe sollen auch bei Nässe isolieren. Halbschuhe sind nicht geeignet, da herabfallende, glühende Metalltropfen Verbrennungen verursachen. Geeignete Bekleidung anziehen, keine synthetischen Kleidungstücke. Auch in der Nähe des Lichtbogens bendliche Personen oder Helfer müssen auf die Gefahren hinge

wiesen und mit den nötigen Schutzmittel ausgerüstet werden, wenn notwendig, Schutzwände einbauen. An Behältern, in denen Gase, Treibstoe, Mineralöle oder dgl. gelagert werden, dürfen auch wenn sie schon lange Zeit entleert sind, keine Schweißarbeiten vorgenommen werden, da durch Rückstände Explosi

onsgefahr besteht. In feuer- und explosionsgefährdeten Räumen gelten besondere Vorschriften. Enge und heiße Räume Achtung! Vergiftungsgefahr / Erstickungs- gefahr

• Beim Schneiden entstehen erhebliche Mengen an Rauchen und Gasen. Sorgen Sie dafür, dass Rauche und Gase stets durch eine geeignete Ö

nung abziehen können. Führen Sie aber niemals Sauersto zu. Dies erhöht die Brandgefahr. Bei Verwendung von Schweißtransformatoren zum Schneiden unter erhöhter elektrischer Gefährdung, wie z. B. in engen Räumen aus elektrisch leitfähigen Wandungen (Kessel, Rohre, usw.), in heißen Räumen (Durchschwitzen der Arbeitskleidung), darf die Ausgangsspannung des Fülldraht-Schweißgerätes im Leerlauf nicht höher als 48 V~ (Eektivwert) sein. Das Gerät kann somit aufgrund seiner Ausgangspannung im Leerlauf in diesem Fall betrieben werden. Bei Arbeiten in engen oder heißen Räumen sind isolierende Unterlagen und Zwischenlagen sowie Stulpenhandschuhe aus Leder oder anderen schlecht leitenden Stoen zur Isolierung des Körpers gegen Fußboden, Wände, leitfähige Apparateteile und dgl. zu benutzen. Schutzkleidung Achtung! Unfallgefahr aufgrund von sprühenden Funken Die sprühenden Schweißfunken können schmerz

hafte Brandverletzungen hervorrufen. Beachten Sie deshalb unbedingt folgende Hinwei

• Tragen Sie stets eine Lederschürze.

• Verwenden Sie Lederhandschuhe.

• Tragen Sie beim Schneiden über Kopf eine geeignete Kopfbedeckung.

• Lassen Sie die Hosenbeine über die Schuhe fallen.

• Tragen Sie festes und isolierendes Schuhwerk. Während der Arbeit muss der Schweißer an seinem ganzen Körper durch die Kleidung und den Gesichts

schutz gegen Strahlen und gegen Verbrennungen geschützt sein. An beiden Händen sind Stulpenhand- schuhe aus einem geeignetem Sto (Leder) zu tragen. Sie müssen sich in einem einwandfreien Zustand benden. Tragen Sie immer spezielle Schweißhand- schuhe. Zum Schutz der Kleidung gegen Funkenug und Verbrennungen sind geeignete Schürzen zu tragen. Wenn die Art der Arbeiten z. B. Überkopfschneiden, es erfordert, ist ein Schutzanzug und wenn nötig auch entsprechender Kopfschutz zu tragen. Die verwendete Schutzkleidung und das gesamte Zubehör muss der Verordnung “Persönliche Schut- zausrüstung” entsprechen (2016/425). DEUTSCH DE18

SYMBOLEWARNUNG/ACHTUNG!Vor Benutzung erden WARNUNG - Zur Verringerung eines Ver- letzungsrisikos Betriebsanleitung lesen.Schweißmaske benutzen!Tragen Sie immer spezielle Schweißhand-schuhe.Sicherheitsschuhe mit Schnittschutz, griger Sohle und Stahlkappe tragen!Schutzschürze benutzenVor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steck-dose ziehen.Atemschutz tragenWarnung vor giftigen Dämpfen!Warnung vor heißen Oberächen!Warnung vor gefährlicher elektrischer SpannungLagern Sie das Gerät trocken und frostge-schützt.Halten Sie Kinder von der Maschine fern.Die Maschine nicht dem Regen aussetzen. 40A96V25.8A15A40A/26V10A/84V30A90.3V20A88V GPS 40A Class H GÜDE GmbH & Co. KG·Birkichstr.6 ·74549 Wolpertshausen·www.guede.com Artikelnummer: 20063 Baujahr: 2017Seriennummer:Made in P.R. China370V

375 -001客户 IPC40H 下底壳丝网 20170904 V0版

Einphasiger statischer Frequenzumformer-Transfor-mator Gleichrichter 40A 96V 25.8A 15A 40A/26V10A/84V 30A 90.3V 20A 88V GPS 40A Class H GÜDE GmbH & Co. KG·Birkichstr.6 ·74549 Wolpertshausen·www.guede.com Artikelnummer: 20063 Baujahr: 2017 Seriennummer: Made in P.R. China 370V

375 -001客户 IPC40H 下底壳丝网 20170904 V0版

PlasmaschneidenGeeignet zum Schweißen unter erhöhter elektrischer Gefährdung.Einphasen Wechselstrom mit Nennfre-quenz 50-60 Hz 40A96V25.8A15A40A/26V10A/84V30A90.3V20A88V GPS 40A Class H GÜDE GmbH & Co. KG·Birkichstr.6 ·74549 Wolpertshausen·www.guede.com Artikelnummer: 20063 Baujahr: 2017Seriennummer:Made in P.R. China370V

Gleichstrom 40A96V25.8A15A40A/26V10A/84V30A90.3V20A88VGPS 40AClass H GÜDE GmbH & Co. KG·Birkichstr.6 ·74549 Wolpertshausen·www.guede.com Artikelnummer: 20063 Baujahr: 2017Seriennummer:Made in P.R. China370V

LüfterVor Nässe schützen. Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden.CE KonformitätszeichenWARTUNGVor Durchführung jeglicher Einstell- und Wartungsarbeiten am Gerät immer den Stecker aus der Steckdose ziehen.Führen Sie vor Benutzung stets eine Sichtprüfung durch, um festzustellen, ob das Gerät, insbesondere Netzkabel und Stecker, beschädigt ist.WARNUNG Das Gerät darf nicht benutzt werden falls es beschädigt ist oder die Sicherheitseinrich-tungen defekt sind. Tauschen Sie abgenutzte und beschädigte Teile aus.Bei Bedarf nden Sie die Ersatzteilliste im Internet unter www.guede.com.Reparaturen und Arbeiten, die nicht in dieser Anlei tung beschrieben wurden, nur von qualiziertem Fachpersonal durchführen lassen.Falls das Gerät defekt ist, hat die Reparatur aus schließlich durch den Kundendienst zu erfolgen. Nur Originalzubehör und Originalersatzteile verwen-den. Die Maschine und deren Komponenten nicht mit Lösemittel, entzündlichenoder giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein feuchtes Tuchbenut-zen. Befreien Sie die Belüftungsönung und beweg-liche Teile nach jedem Gebrauch von festsitzendem Staub mit einer weichen Bürste oder einem Pinsel.Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher sehbaren Unfällen und Verletzungen führen.Nur ein regelmäßig gewartetes und gut gepegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. Wartungs- und Pegemängel können zu unvorher DEUTSCH19 sehbaren Unfällen und Verletzungen führen. Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden. Lagerung Lagern Sie das Gerät trocken und frostgeschützt. Lassen Sie das Gerät nach dem Gebrauch abkühlen. Gerät nicht unmittelbar nach dem Gebrauch abdecken oder in den Schrank stellen. Schließen Sie das Gerät an einem geeigneten Ort ein, um es vor unbefugtem Gebrauch zu schützen. Entsorgung Die Entsorgungshinweise ergeben sich aus den Pik- togrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Entsorgung der Transportverpackung Die Verpackung schützt das Gerät vor Transportschä

den. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstech- nischen Gesichtspunkten ausgewählt und deshalb recycelbar. Das Rückführen der Verpackung in den Materialkreislauf spart Rohstoe und verringert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) können für Kinder gefährlich sein. Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in ihrer Gemeinde. Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Ge

räte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen. Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei ge- werblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufsdatum beizufügen. Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Betriebsanleitungund normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen. Service Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Betriebsanleitung? Auf der Homepage der Firma Güde GmbH & Co. KG (www.guede.com) im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identizieren zu können benötigen wir die Serien- nummer sowie Artikelnummer und Baujahr. Alle diese Daten nden Sie auf dem Typenschild. Seriennummer Artikelnummer Baujahr Wichtige Kundeninformation Bitte beachten Sie, dass eine Rücksendung innerhalb oder auch außerhalb der Gewährleistungszeit grundsätzlich in der Originalverpackung erfolgen sollte. Durch diese Maßnahme werden unnötige Transportschäden und deren oft strittige Regelung wirkungsvoll vermieden. Nur im Originalkarton ist Ihr Gerät optimal geschützt und somit eine reibungslose Bearbeitung gesichert. Fehlerbehebung Störung Ursache Behebung Lichtbogen gelöscht Schlechter Kontakt zwischen Masse- zange und Teil Die Zange anziehen und kontrollieren Farbe und Korrosion entfernen Kurzschluß zwischen Stromdüse und Gasführungsrohr Stromdüse und Gasführungsdüse reinigen oder auswechseln Stromdüse frei von Schmutz, Far- brückständen und Korrosion Stromdüse zu locker Stromdüse fest anziehen Die Maschine funktioniert unter

wartet nach langem Betrieb nicht mehr Die Maschine hat sich durch eine zu lange Anwendung überhitzt und der Wärmeschutz hat sich eingeschaltet Die Maschine abkühlen lassen20

Technische gegevens Plasmasnijder GPS-E 40 A.2 Artikel-Nr. 20092

teile können Unfälle für den Benutzer entstehen. POLSKI PL87

EN 60974-10:2014/A1:2015 EN 62321GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com
