BEDIENUNGSANLEITUNG Schönbrunn Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Its Ges.
Lesen Sie die folgenden Hinweise sorgfaltig durch und befolgen Sie diese, um möglichn Schaden vorzubeugen.Fur Schaden, die durch Missachtung der Hinweise und unsachgemaiBen Gebrauch entstehen, ubernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

INHALTSVERZEICHNIS

Sicherheitshinweise 4
Übersicht 5
Bedienung 7
Wartung und Pflege 8
Hinweise zur Entsorgung 9
Hersteller & Importeur (UK) 9

TECHNISCHE DATEN

Artikelnummer 10027997, 10029040, 10041390, 10041391
Leistung Solar Panel 2 W
Betriebsspannung 6 V DC
Maximale Wasserförderung 200 L/h
Maximale Anhebung 0.8 m
Wasser Projektschöhe 0.4 m
Kabellänge 5 m
Batterie 3.7 V, 2000 mAh

English 11
Espanol 19
Français 27
Italiano 35

SICHERHEITSHINWEISE

• Um die Gefahr von Stromschlagen zu reduzieren, entfern den Sie keine der Abdeckungen. Das Gerät enthalt Teile, die dem Benutzer nicht zugänglich sind.
• Die Gerätekennzeichnung befindet sich auf der Rückseite des Geräts.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße wie Vasen oder Gießkannen auf dem Gerät ab.
• Lassen Sie keine Gegenstände aus Metall auf diesen Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf diesen Gerät.
• Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.
• Ziehen Sie den Stecker aus der Steckdose, wenn es gewittert, stürmt oder Sie das Gerät langere Zeit nicht benutzen. So konnen Sie Schäden vorbeugen.
• Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführten.
• Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt, wenn Gegenstände darauf auf gefallen sind, wenn es nicht ordnungsgemäß Funktioniert oder fallengelassen wurde. Versuchen Sie nicht, das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlagen und anderen Verletzungen aus.
• Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.
• Fassen Sie den Stecker nicht mit nassen Handen an.
• Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.
• Lassen Sie die Pumpe nie leer laufen.
• Verbinden Sie das Gerät niemals mit einer Wechselstromquelle. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.
• Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50^ .
• Stellen Sie das Solar-Panel nicht in Kuhlen oder Löscher, in denen sich Wasser sammeln kann. Wahlen Sie einen ebenen Standort mit einem festen Untergrund. Der Kunststoffbolzen sollen in ausreichend solides Erdreich gesteckt werden.
• Stellen Sie das Gerät nicht auf andere Geräte, die heißt werden können. Diese Hitze könnte das Gerät beschädigen.
• Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays. Durch zu starken Druck beim Abwischen konnen die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollen nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen)dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

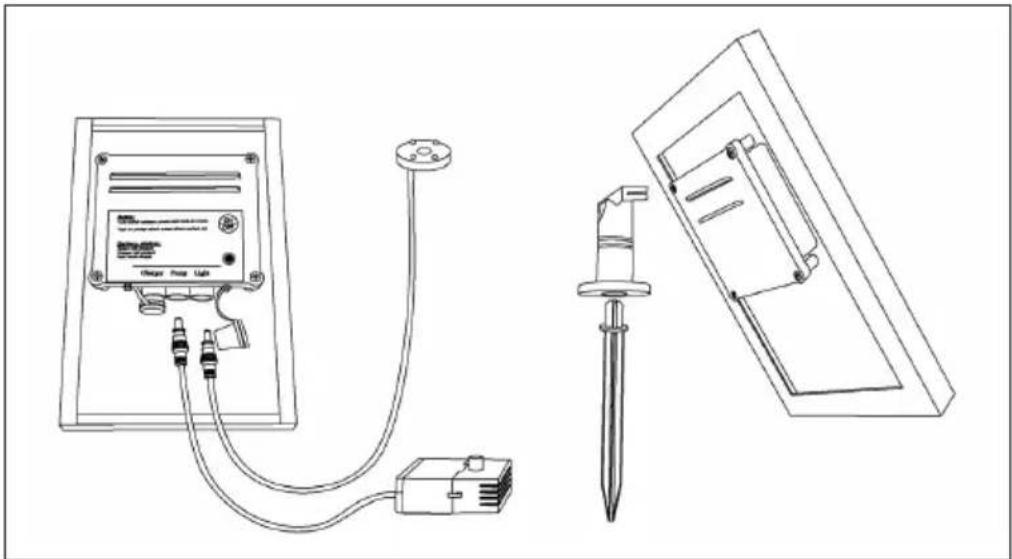

ÜBERSICHT

DE

Bei diesen Gerät handelt es sich um einen Solarbrunnen für den Außengebrauch. Damit die Pumpe Funktioniert, muss sich das Solarmodul in direkter Sonneneinstrahlung befinden.

Die Solar-Pumpe ist mit einem Akku ausgestattet, der mit einem Schalter am Bedienmodul (Steuerkasten) hinz- oder abgeschaltet werden kann. Abendschalten sich automatisch vier weiß LEDs hinzu, um das Ambiente der Wasserfontäne zu verschiedenen.

Funktionsweise

Dieser Solarbrunnen ist hauptsächlich für den Betrieb bei Sonnenschein geeignet. Die überschüssige Energie wird zur Aufladung des Akkus für den späteren Bedarf verwendet, wenn es bewölkt ist oder die Nacht hereinbricht. Die Pumpe stellt sich am{nachsten Tag automatisch in den Tageslichtmodus. Die Pumpe lauft nur über den Akku, wenn Sie dies über den Drehknopf einstellen.

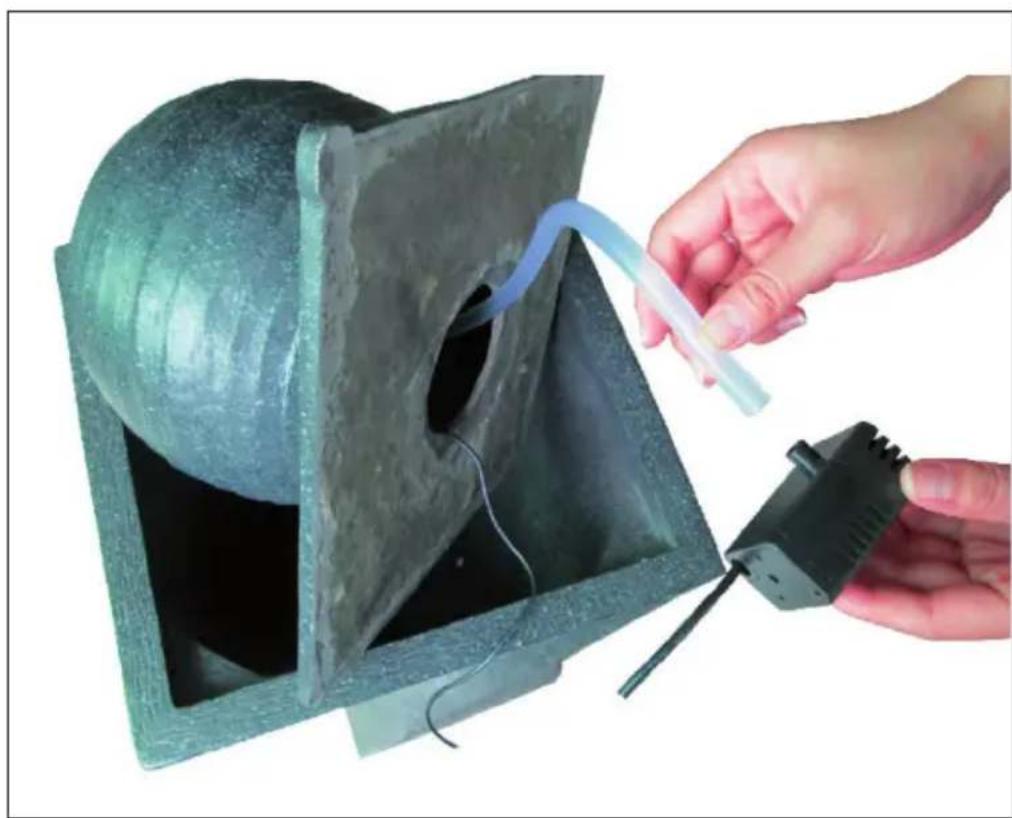

Einbau der Pumpe

Führer Sie die Kabel an der Seite des Deckels aus dem Sockel hersaus und stellen Sie das Solar-Panel in der Höhe auf. Schließen Sie den Wasserschlauch an der Pumpe an wie oben zu sehen.

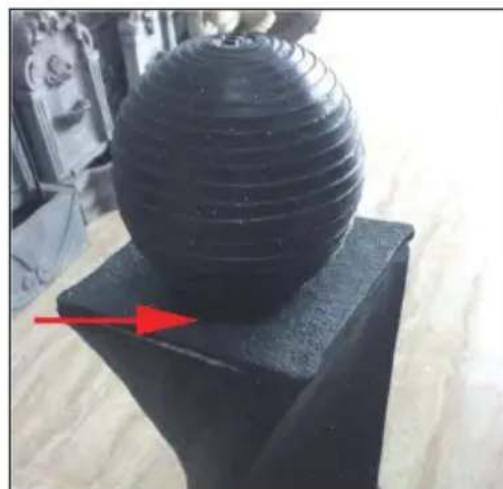

Wichtiger Hinweis zum Zusammenbau

Befestigen Sie die Kugel nicht auf der Unterseite des Sockels, da das Wasser sonst überläuft!

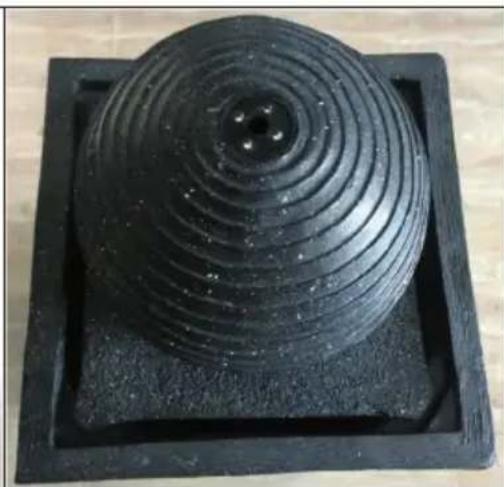

So sieht es aus, wenn die Kugel auf der richtigen Seite des Sockels befestigt wird.

BEDIENUNG

• Schalten Sie die Pumpe mit kurzem Druck auf ON ein. Sie wird abhängig vom Ladezustand der Batterie eine Stunden arbeiten und automatisch in den Solar-Modus wechseln, wenn möglich.
• Halten Sie den Knopf 3 Sekunden gedrückt, um die Pumpe abzuschalten. Zeit wird die Batterie (bei Sonnenlicht) automatisch geladen.

Status LED

• Grün = Batterie ist vollständig geladen. Die Pumpe lauft etwa 6-8 Stunden im Batteriebetrieb.
• Orange = Batterie ist halb-leer. Die Pumpe lauft etwa 2-4 Stunden im Batteriebetrieb.
• Rot = Batterie muss geladen werden. Die Pumpe lauft noch maximal 1 Stunde im Batteriebetrieb.

Wetter und Lade-Effekt

	Pumpe eingeschaltet Pumpe ausgeschaltet
	Das Sonnenlicht betreibt die Pumpe UNDlädt die Batterie.	Die Batterie ist nach etwa 1 Tag vollständig geladen.
	Das Sonnenlicht betreibt die Pumpe UNDlädt die Batterie.	Die Batterie ist nach etwa 2-3 Tagen vollständig geladen.
	Die Pumpe lauft nur, wenn die Batterie aufgeladen ist.	Die Batterie ist nach einigen Tagen vollständig geladen.
	Die Pumpe lauft nicht im Solarbetrieb und die Batterie ladt nicht.	Die Batterie wird nicht geladen.

Solar-Modus

Drücken Sie ON (auf der Rückseite des Solar-Plans). Die Solar-LED leuchtet. Überschüssige Energie wird genutzt, um die Batterie aufzuladen. In voll aufgeladenem Zustand reicht dies für einen Pumpen-Betrieb von etwa 6-8 Stunden.

WARTUNG UND PFLEGE

Solar Panel

Das Solar Panel sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlüssigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel.

Pumpe

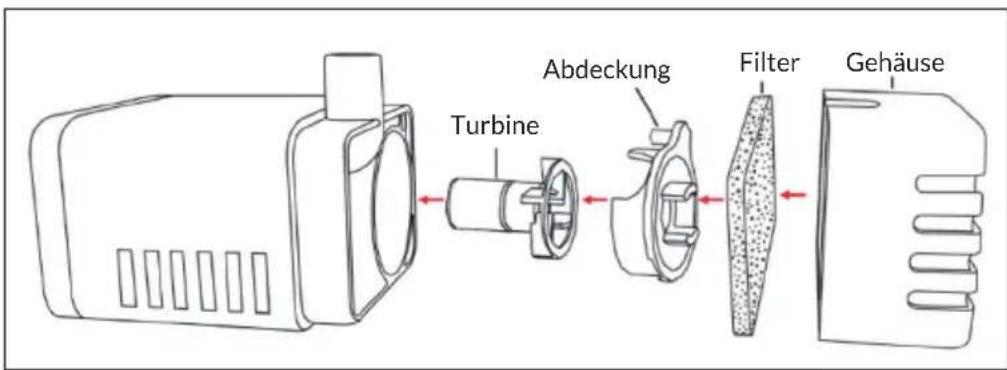

Falls die Pumpe nach einer Weile nicht mehr die gewöhnte Durchlaufleistung erbringt oder aufhört zu arbeiten, schauen Sie nach, ob Sediment oder Schmutz Filter oder Pumpe verstopt. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser.

Wenn es in Ihr dem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist diese Symbol auf dem Produkt oder auf der Verpackung daraufhin, dass diese Produkte nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schätzen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieser Produkte, erhalten Sie von ihrer örtlichen Verwaltung oder Ihr dem Hausmüllentsorgungsdienst.

Dieses Produkt enthalt Batterien. Wenn es in Ihrm Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
