BEDIENUNGSANLEITUNG Königsbrunn Blumfeldt

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 4

Übersicht 5

Bedienung 7

Wartung und Pflege 8

Hinweise zur Entsorgung 9

Artikelnummer 10027997, 10029040, 10041390, 10041391
Leistung Solar Panel 2 W
Betriebsspannung 6 V DC
Maximale Wasserförderung 200 L/h
Maximale Anhebung 0.8 m
Wasser Projektionshöhe 0.4 m
Kabellänge 5 m
Batterie 3.7 V, 2000 mAh

SICHERHEITSHINWEISE

- Um die Gefahr von Stromschlägen zu reduzieren, entfernen Sie keine der Abdeckungen. Das Gerät enthält Teile, die dem Benutzer nicht zugänglich sind.

• Die Gerätekennzeichnung befindet sich auf der Rückseite des Geräts.

- Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße wie Vasen oder Gießkannen auf dem Gerät ab.

- Lassen Sie keine Gegenstände aus Metall auf dieses Gerät fallen.

- Stellen Sie keine schweren Gegenstände auf dieses Gerät.

- Benutzen Sie nur Zubehör und Anbauteile, die vom Hersteller zugelassen sind.

- Ziehen Sie den Stecker aus der Steckdose, wenn es gewittert, stürmt oder Sie das Gerät längere Zeit nicht benutzen. So können Sie Schäden vorbeugen.

- Lassen Sie Reparaturen nur von qualifizierten Fachkräften durchführen.

- Eine Reparatur ist dann erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, das heißt, wenn Gegenstände darauf gefallen sind, wenn es nicht ordnungsgemäß funktioniert oder fallengelassen wurde. Versuchen Sie nicht, das Gerät selbst zu reparieren. Durch Öffnen der Abdeckung setzen Sie sich der Gefahr von Stromschlägen und anderen Verletzungen aus.

- Ziehen Sie nicht am Kabel, knicken Sie es nicht und stellen Sie keine schweren Gegenstände darauf.

- Fassen Sie den Stecker nicht mit nassen Händen an.

- Stellen Sie keine Quellen offener Flammen, z. B. brennende Kerzen, auf das Gerät.

- Lassen Sie die Pumpe nie leer laufen.

- Verbinden Sie das Gerät niemals mit einer Wechselstromquelle. Es ist nur für den Betrieb mit Gleichstrom ausgelegt.

- Betreiben Sie die Pumpe nur in Süßwasserteichen bei Temperaturen bis maximal 50 °C.

- Stellen Sie das Solar-Panel nicht in Kuhlen oder Löcher, in denen sich Wasser sammeln kann. Wählen Sie einen ebenen Standort mit einem festen Untergrund. Der Kunststoffbolzen sollte in ausreichend solides Erdreich gesteckt werden.

- Stellen Sie das Gerät nicht auf andere Geräte, die heiß werden können. Diese Hitze könnte das Gerät beschädigen.

- Verwenden Sie keine flüchtigen Flüssigkeiten wie Insektensprays. Durch zu starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein.

- Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

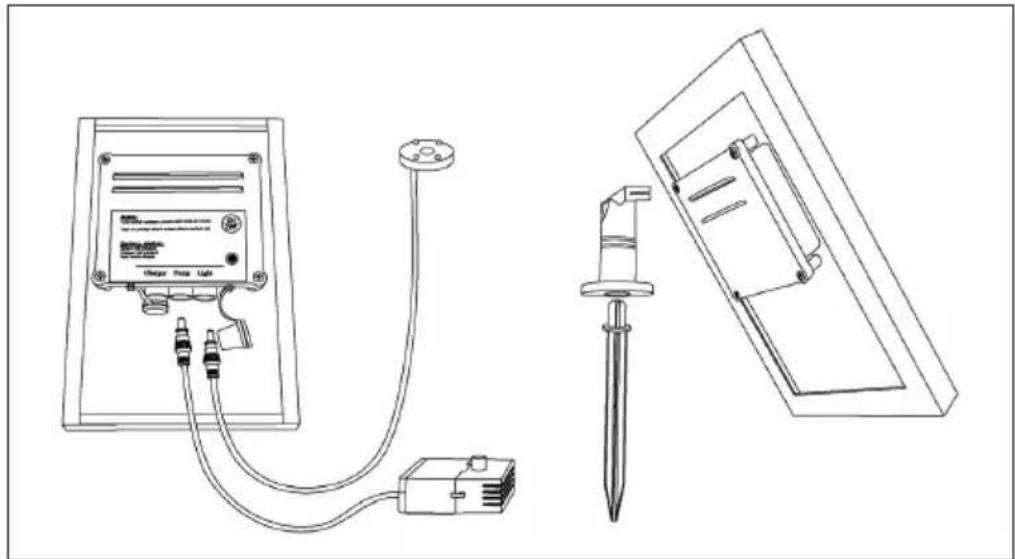

ÜBERSICHT

Bei diesem Gerät handelt es sich um einen Solarbrunnen für den Außengebrauch. Damit die Pumpe funktioniert, muss sich das Solarmodul in direkter Sonneneinstrahlung befinden.

Die Solar-Pumpe ist mit einem Akku ausgestattet, der mit einem Schalter am Bedienmodul (Steuerkasten) hinzu- oder abgeschaltet werden kann. Abends schalten sich automatisch vier weiße LEDs hinzu, um das Ambiente der Wasserfontäne zu verschönern.

Dieser Solarbrunnen ist hauptsächlich für den Betrieb bei Sonnenschein geeignet. Die überschüssige Energie wird zur Aufladung des Akkus für den späteren Bedarf verwendet, wenn es bewölkt ist oder die Nacht hereinbricht. Die Pumpe stellt sich am nächsten Tag automatisch in den Tageslichtmodus. Die Pumpe läuft nur über den Akku, wenn Sie dies über den Drehknopf einstellen.

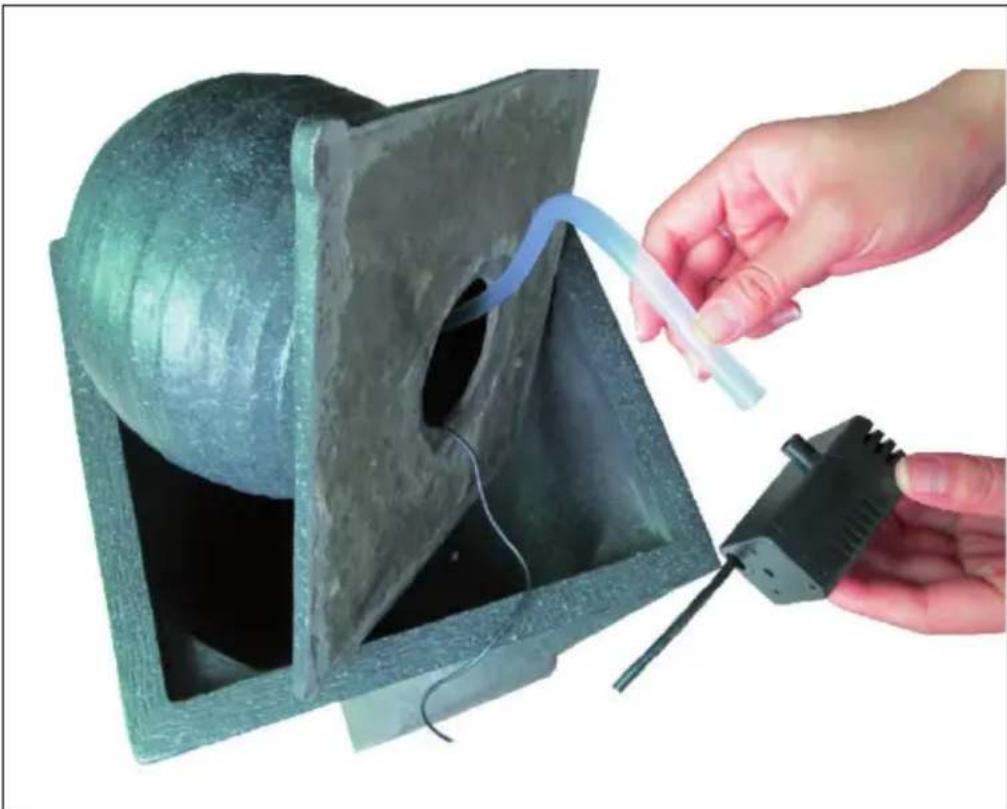

Einbau der Pumpe

Führen Sie die Kabel an der Seite des Deckels aus dem Sockel heraus und stellen Sie das Solar-Panel in der Nähe auf. Schließen Sie den Wasserschlauch an der Pumpe an wie oben zu sehen.

Wichtiger Hinweis zum Zusammenbau

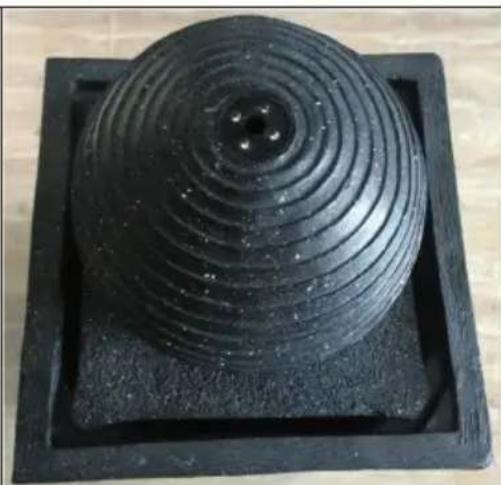

Befestigen Sie die Kugel nicht auf der Unterseite des Sockels, da das Wasser sonst überläuft!

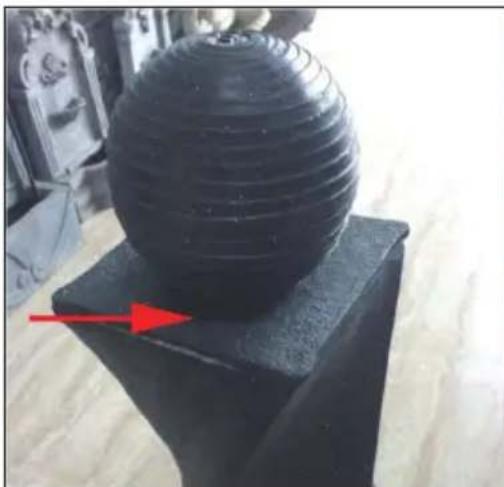

So sieht es aus, wenn die Kugel auf der richtigen Seite des Sockels befestigt wird.

BEDIENUNG

• Schalten Sie die Pumpe mit kurzem Druck auf ON ein. Sie wird abhängig vom Ladezustand der Batterie einige Stunden arbeiten und automatisch in den Solar-Modus wechseln, wenn möglich.
• Halten Sie den Knopf 3 Sekunden gedrückt, um die Pumpe abzuschalten. Jetzt wird die Batterie (bei Sonnenlicht) automatisch geladen.

Status LED

• Grün = Batterie ist vollständig geladen. Die Pumpe läuft etwa 6-8 Stunden im Batteriebetrieb.
• Orange = Batterie ist halb-leer. Die Pumpe läuft etwa 2-4 Stunden im Batteriebetrieb.
• Rot = Batterie muss geladen werden. Die Pumpe läuft noch maximal 1 Stunde im Batteriebetrieb.

Wetter und Lade-Effekt

	Pumpe eingeschaltet Pumpe ausgeschaltet
	Das Sonnenlicht betreibt die Pumpe UND lädt die Batterie.	Die Batterie ist nach etwa 1 Tag vollständig geladen.
	Das Sonnenlicht betreibt die Pumpe UND lädt die Batterie.	Die Batterie ist nach etwa 2-3 Tagen vollständig geladen.
	Die Pumpe läuft nur, wenn die Batterie aufgeladen ist.	Die Batterie ist nach einigen Tagen vollständig geladen.
	Die Pumpe läuft nicht im Solarbetrieb und die Batterie lädt nicht.	Die Batterie wird nicht geladen.

Solar-Modus

Drücken Sie ON (auf der Rückseite des Solar-Panels). Die Solar-LED leuchtet. Überschüssige Energie wird genutzt, um die Batterie aufzuladen. In voll aufgeladenem Zustand reicht dies für einen Pumpen-Betrieb von etwa 6-8 Stunden.

WARTUNG UND PFLEGE

Solar Panel

Das Solar Panel sollte regelmäßig mit einem weichen Tuch abgewischt werden, damit die Lichtdurchlässigkeit gewährleistet bleibt. Nutzen Sie keine scheuernden Materialien oder Reinigungsmittel.

Pumpe

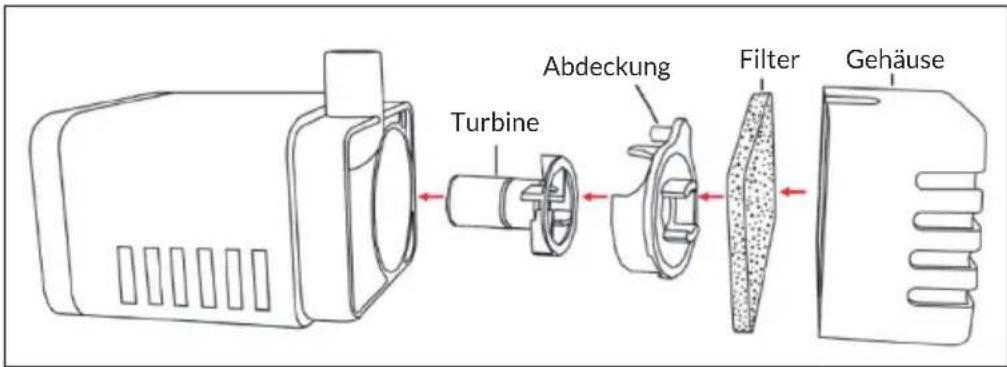

Falls die Pumpe nach einer Weile nicht mehr die gewohnte Durchlaufleistung erbringt oder aufhört zu arbeiten, schauen Sie nach, ob Sediment oder Schmutz Filter oder Pumpe verstopft. Entfernen Sie die Abdeckungen der Pumpe und des Flügelrads (siehe Abbildung) und reinigen Sie beide Teile mit sauberem Wasser.

Turbine Abdeckung Filter Gehäuse

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

Dieses Produkt enthält Batterien. Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von Batterien gibt, dürfen die Batterien nicht im Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Bestimmungen zur Entsorgung von Batterien. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
