Produkttyp	Notebook
Marke	ECS
Modell	G320
Prozessor	VIA C3 Nehemiah 1 GHz, L2-Cache 64 KB
Arbeitsspeicher (RAM)	Bis zu 512 MB, DDR SDRAM, 1 SO-DIMM 200-polig Steckplatz
Speicher	2,5-Zoll-Festplatte (9,5 mm Höhe), IDE-Schnittstelle (Ultra DMA 33/66/100)
Bildschirm	14,1 Zoll (35,8 cm) TFT XGA, Auflösung 1024x768 Pixel
Grafik	VIA/S3G CLE266 integriert, gemeinsamer Speicher bis zu 64 MB
Audio	2x 1W Stereolautsprecher, integriertes Mikrofon, Kopfhörer-/Mikrofonanschluss
Anschlüsse	4 USB 2.0 Anschlüsse, 1 VGA-Anschluss, 1 paralleler Anschluss, 1 serieller Anschluss, 1 RJ-45 (Ethernet), 1 RJ-11 (Modem), 1 PS/2-Anschluss
Netzwerk	Ethernet 10/100 Mbit/s, 56K V.90 Modem
Stromversorgung	Externes Netzteil 100-240 V AC, 50-60 Hz, 1,8 A; Ausgang 19 V DC, 3,42 A (65 W)
Akku	Li-Ion 32,56 Wh, herausnehmbar, Akkulaufzeit ca. 1 h 10 min (mäßige Nutzung)
Abmessungen (ca.)	Ca. 315 x 245 x 35 mm (L x B x H)
Gewicht (ca.)	Ca. 2,5 kg (mit Akku)
Betriebstemperatur	5 °C bis 35 °C
Betriebsfeuchtigkeit	30 % bis 90 % (nicht kondensierend)
Unterstützte Betriebssysteme	Windows 2000, Windows ME, Windows XP
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine flüssigen oder aerosolhaltigen Produkte verwenden. Vor der Reinigung Netzstecker ziehen.
Sicherheit	Unbehinderte Belüftung, Feuchtigkeit und Stöße vermeiden, nur den mitgelieferten Adapter verwenden, BIOS-Passwortschutz.
Ersatzteile und Reparierbarkeit	Akku, Festplatte und RAM vom Benutzer auswechselbar. Öffnung durch Techniker für andere Komponenten.
Allgemeine Informationen	AZERTY-Tastatur mit 88 Tasten und integriertem Nummernblock, Synaptics TouchPad, optionales CD-RW/DVD-Kombilaufwerk.

Häufig gestellte Fragen - G320 ECS

Wie schalte ich das Notebook G320 ein?

Drücken Sie die Ein/Aus-Taste über der Tastatur für 1 bis 2 Sekunden und lassen Sie sie los. Der Einschalttest (POST) wird dann ausgeführt.

Wie stelle ich die Bildschirmhelligkeit ein?

Verwenden Sie die Tastenkombinationen [Fn] + [F7] zum Verringern und [Fn] + [F8] zum Erhöhen der Helligkeit.

Was tun, wenn der Computer nicht startet?

Überprüfen Sie zuerst die Stromversorgung: ob das Netzteil angeschlossen und der Akku geladen ist. Stellen Sie sicher, dass das Netzkabel richtig eingesteckt ist. Wenn die Betriebsanzeige nicht leuchtet, testen Sie eine andere Steckdose. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie tausche ich den Akku aus?

Schalten Sie den Computer aus und ziehen Sie das Netzteil ab. Drehen Sie das Gerät um, heben Sie die Akkuverriegelung an und entfernen Sie das Modul. Setzen Sie den neuen Akku leicht geneigt ein und drücken Sie ihn nach unten, bis er einrastet.

Wie erweitere ich den Arbeitsspeicher (RAM)?

Schalten Sie den Computer aus und ziehen Sie das Netzteil ab. Drehen Sie das Gerät um, öffnen Sie das Speicherfach durch Entfernen der Schrauben. Wenn bereits ein Modul installiert ist, lösen Sie die seitlichen Halterungen und entfernen Sie es. Setzen Sie das neue SO-DIMM DDR-Modul richtig ausgerichtet ein und drücken Sie es bis zum Einrasten. Setzen Sie die Abdeckung wieder auf.

Kann man einen externen Monitor anschließen?

Ja, verwenden Sie den VGA-Anschluss mit 15 Pins auf der Rückseite des Computers. Drücken Sie [Fn] + [F12], um zwischen LCD-Bildschirm, externem Monitor oder gleichzeitiger Anzeige umzuschalten.

Wie verwende ich den integrierten Nummernblock?

Aktivieren Sie ihn mit der Tastenkombination [Fn] + [NumLk]. Die Num-Lock-Anzeige leuchtet auf. Die blau markierten Tasten werden dann zu einem Nummernblock. Zum Deaktivieren wiederholen Sie die Kombination.

Was tun, wenn der LCD-Bildschirm schwarz bleibt?

Überprüfen Sie, ob der Computer nicht im Standby-Modus ist (drücken Sie die Ein/Aus-Taste). Stellen Sie die Helligkeit mit [Fn] + [F8] ein. Wenn der Bildschirm immer noch schwarz ist, schließen Sie einen externen Monitor an, um zu testen, ob das Problem am LCD-Bildschirm liegt.

Wie ändere ich die Startreihenfolge im BIOS?

Drücken Sie beim Start DEL um ins BIOS zu gelangen. Gehen Sie zu Advanced CMOS Setup und ändern Sie die Optionen 1st Boot Device, 2nd Boot Device usw. Speichern und beenden Sie mit F10.

Welche Treiber sollten nach einer Neuinstallation von Windows installiert werden?

Verwenden Sie die mitgelieferte Dienstprogramm-DVD. Die empfohlene Reihenfolge ist: 1. VIA Service Pack (4-in-1-Treiber), 2. VGA-Treiber, 3. Audio-Treiber, 4. LAN-Treiber, 5. Modem-Treiber, 6. USB 2.0-Treiber, 7. TouchPad-Treiber. Starten Sie nach jeder Installation neu.

BEDIENUNGSANLEITUNG G320 ECS

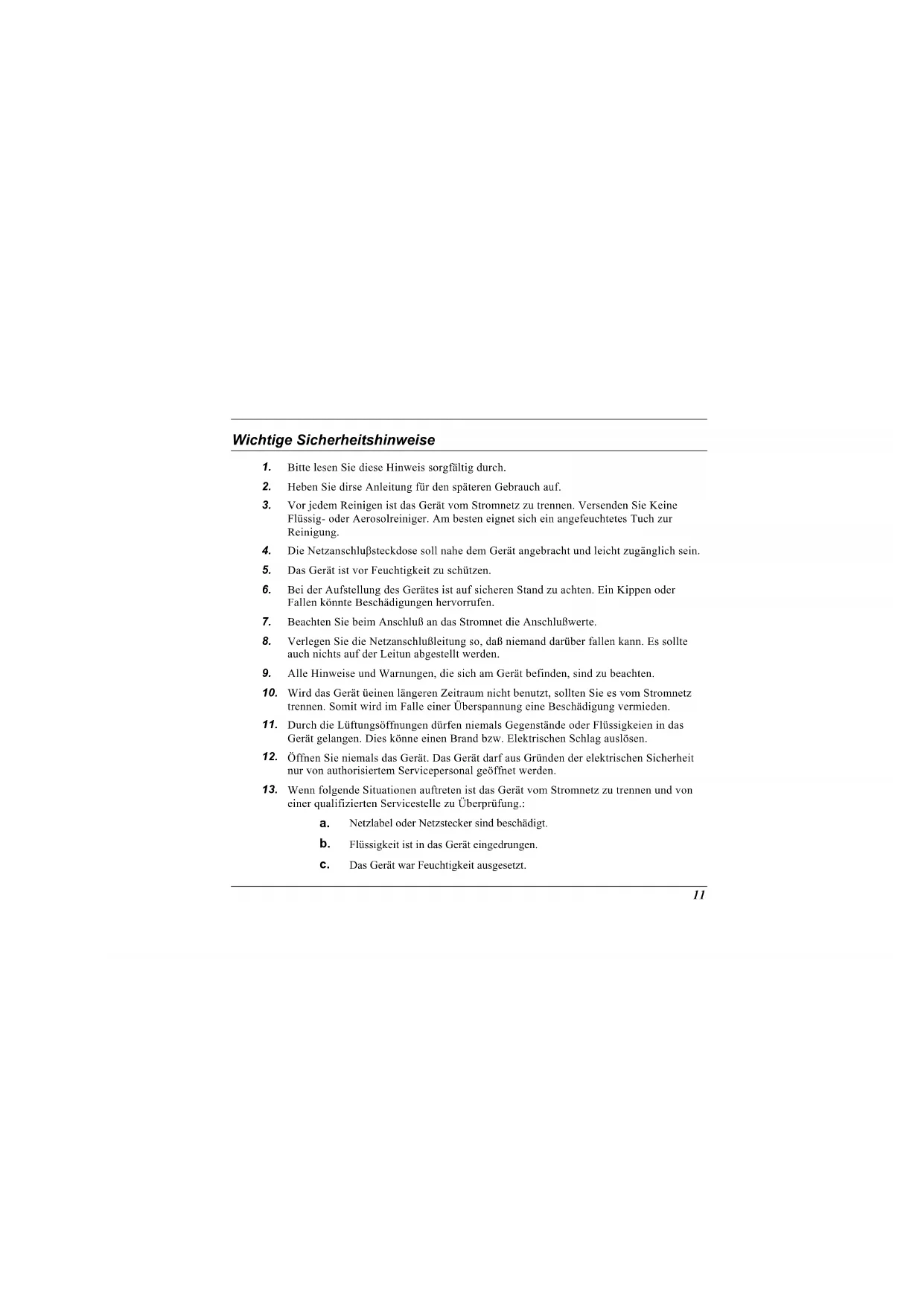

Wichtige Sicherheitshinweise

1.itte lesen Sie diese Hinweis sorgfaltig durch.
2. Heben Sie dirse Anleitung für den späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Versenden Sie Keine Flüssig- oder Acrosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzanschlußsteckdose soll nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Gerätes ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluß an das Stromnet die Anschlußwerte.
8. Verlegen Sie die Netzanschlußleitung so, daß niemand darüber fallen kann. Es sollte auch nichts auf der Leitun abgestellt werden.
9. Alle IIinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.
10. Wird das Gerät ücinen längeren Zeitraum nicht benutzt, sollen den Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.
11. Durch die Lufungsöffnungen dürfen nimals Gegenstände oder Flüssigkein in das Gerät gelangen. Dies könnte einen Brand bzw. Elektrischen Schlag auslösen.
12. Offnen Sie nicemals das Gerät. Das Gerätarf aus Gründen der elektrischen Sicherheit nur von authorisiertem Servicepersonal geöffnet werden.
13. Wenn folgende Situationen auftreten ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle zu Überprüfung.:

a. Netzlabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
C. Das Gerät war Feuchtigkeit ausgesetzt.

d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend Funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.
e. Das Gerät ist gefallen und/oder das Gchäuse ist beschädigt.
f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

1. VORSICHT: Explosionsgetahr bei unsachgemäßen Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.
2. Dieses Schaltnetzteil kann bis zu einer AuBentemperatur von maximal 35^
3. Die Ausgangswerte dürfen nicht die auf dem Label angegebenen Werte überschreiben.
4. Anforderungen an das Stromkabel Das Kabel-Set, das an das Netzeil angeschlüssen wird, muss den Anforderungen des Landes, in dem Sie das Netzeil einsetzen, genugen, je nachdem, ob die Netzspannung 100-120 oder 200-240V Wechselspannung beträgt.

Das Kabel-Set muss für das Land, in dem es eingesetzt wird, zugelassen sein.

Der Gerätestecker des Kabels muss in eine CEE22/ EN603/ IEC 320 Buchse passen.

A. Für die USA und Kanada:

Das Kabel-Set muss UL-gelistet und CSA zertifiziert sein.
Die Minimalanforderungen fur das Kabel entsprechen No. 18 AWG.

B. Für Japan:

Alle Teile des Kabel-Sets müssen entsprechend dem japanischen Dentori Law mit einem „PSE" or „T"-Symbol markiert sein
Die Minimalanforderungen fur das Kabel sind .75m m' Leiter.

C. Für andere Länder:

Die Zubehörteile des Kabel-Sets mussen das Prüfsiegel derjenigen Stelle, die in dem jeweiligen Land für die Sicherheitsprüfung zuständig ist, tragen.

Das Kabel muss vom HAR (harmonisierten) Typ H03VV-F sein.
Das Kabel-Set muss eine Stromkapazität von mindestens 2,5 Ampere haben und Spannungen von 125 oder 250 V Wechselstrom gestatten.

1. Bei der Benutzung Ihres Telefongerates sollen Sie immer die grundlegenden Sicherheitsmaßnahmen beachten, um das Risiko von Feuer, Stromschlagen und Verletzungen zu minimieren. Zu beachten sind u.a. folgende Punkte:

2. Benutzten Sie das Gerat nicht in der Höhe von Wasser, wie zum Beispiel Badewanne, Waschbecken, Spülbecken, Waschbottich, in feuchten Kellerräumen oder in der Höhe von Schwimmbecken.

3. Benutzten Sie kein Telefon (ausgenommen schnurlose Modelle) während eines Gewitters. Es besteht das geringe Restrisiko eines Blitzschlages.
4. Benutzten Sie das Telefon nicht um ein Gasleck zu melden, falls es sich in der Nähe des Lecks befindet.

5. Benutzen Sie nur solch ein Stromkabel, wie in dieser Anleitung beschrieben.

6. Benutzen Sie das Netzteil nicht in unmittelbarer Höhe zu Wasser oder anderen Flüssigkeiten. Gießen Sie die Flüssigkeiten über das Netzteil.

7. Achtung Laser: Laser Produkt der Klasse I. Achtung - Unsichtbarer Laserstrahl, vermeiden Sie Kontakt mit dem Strahl bei offenem Gehäuse.

8. Es besteht Explosionsgcfahr, wenn der Akku nicht ordnungsgemäß ersetz wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Tys, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers. Entfermen Sie den Akku auf keinen Fall bei eingeschalteten Notebook, da hierdurch Daten verloren gehen konnten.
