Produkttyp	Innenraum-Antenne für TV
Marke	SilverCrest
Modell	SZA 28 B2
Abmessungen	Ca. 19,5 x 23 x 16 cm
Gewicht	Ca. 520 g
Stromversorgung	220-240 V ~ / 50 Hz
Leistungsaufnahme	3,5 Watt
Frequenzbereich	40-860 MHz
Verstärkerleistung	UHF: 28 dB, VHF: 26 dB
Max. Ausgangsspannung	100 dBµV (einstellbar)
Schutzklasse	II / doppelte Isolierung
Betriebstemperatur	+10 °C bis +40 °C
Lagertemperatur	0 °C bis +50 °C
Zulässige Luftfeuchtigkeit	0 % bis 80 % (nicht kondensierend)
Hauptfunktionen	Empfang von UHF/VHF, DVB-T, UKW-Radio; einstellbarer Verstärker; schwenkbare Teleskop- und Ovalantennen
Mitgeliefertes Zubehör	F-Stecker/Koaxialadapter, Koaxialadapter/Koaxialadapter, Bedienungsanleitung
Reinigung und Pflege	Vor Reinigung Netzstecker ziehen; fusselfreies Tuch; keine Lösungsmittel oder Eintauchen
Sicherheit	Gehäuse nicht öffnen; keine mit Flüssigkeit gefüllten Gegenstände darauf stellen; bei Gewitter Netzstecker ziehen
Garantie	3 Jahre (Bedingungen in der Anleitung)
Kundendienst Frankreich	Tel. [phone], E-Mail: [e-mail], IAN 79829
Kundendienst Schweiz	Tel. [phone] (0,08 CHF/Min.), E-Mail: [e-mail], IAN 79829
Importeur	KOMPERNASS GMBH, BURGSTRASSE 21, 44867 BOCHUM, DEUTSCHLAND

Häufig gestellte Fragen - SZA 28 B2 SILVERCREST

Wie schließe ich die Antenne an einen Fernseher an?

Schließen Sie das Antennenkabel direkt an den Antenneneingang des Fernsehers an, wenn dieser einen integrierten DVB-T-Tuner besitzt. Andernfalls verwenden Sie einen externen DVB-T-Empfänger. Stellen Sie sicher, dass die Antenne an das Stromnetz angeschlossen ist.

Wie richte ich die Antenne für einen besseren Empfang aus?

Ziehen Sie die beiden Teleskopantennen aus und richten Sie sie aus, bis Sie ein klares Bild erhalten. Drehen Sie auch die ovale Antenne. Jeder Sender kann eine andere Ausrichtung erfordern.

Was tun bei unscharfem Bild oder Störungen?

Überprüfen Sie die Ausrichtung der Antenne, entfernen Sie Hindernisse, reduzieren Sie elektromagnetische Störungen (Telefon, Mikrowelle) oder verringern Sie die Verstärkerleistung mit dem Einstellknopf.

Wie stelle ich die Verstärkerleistung ein?

Drehen Sie den Einstellknopf an der Vorderseite des Geräts: nach rechts erhöht die Leistung, nach links verringert sie sie. Zum Ausschalten drehen Sie vollständig nach links bis zum Anschlag.

Kann die Antenne auch für Radio verwendet werden?

Ja, für den Empfang von UKW-Radio. Verwenden Sie den mitgelieferten Koaxialadapter/Koaxialadapter und schließen Sie das Kabel an den 75-Ohm-Eingang Ihrer Hi-Fi-Anlage an.

Wie reinige ich die Antenne?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein fusselfreies, trockenes Tuch. Verwenden Sie niemals Lösungsmittel und tauchen Sie das Gerät nicht in Wasser.

Welche wichtigen Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gehäuse nicht (Stromschlaggefahr). Stellen Sie keine Behälter mit Flüssigkeiten auf das Gerät. Ziehen Sie bei Gewitter oder längerem Nichtgebrauch den Netzstecker. Knicken Sie das Kabel nicht.

Was tun, wenn die Antenne nicht angeht?

Überprüfen Sie, ob der Netzstecker richtig eingesteckt ist und die Steckdose Strom führt. Drehen Sie den Einstellknopf nach rechts: die grüne LED muss leuchten. Wenn immer noch kein Strom, wenden Sie sich an den Kundendienst.

Ist die Antenne mit DVB-T HD kompatibel?

Ja, die Antenne kann DVB-T- und DVB-T-HD-Signale empfangen, wenn Sie sich in einem versorgten Gebiet befinden. Stellen Sie sicher, dass Ihr Fernseher oder Empfänger kompatibel ist.

Wie lange ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 3 Jahre ab Kaufdatum. Bewahren Sie den Kassenbon als Nachweis auf. Wenden Sie sich bei Reklamationen telefonisch oder per E-Mail an den Kundendienst (Kontaktdaten in der Anleitung).

BEDIENUNGSANLEITUNG SZA 28 B2 SILVERCREST

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

FR CH

DE/AT/CH Bedienungsanleitung Seite 1

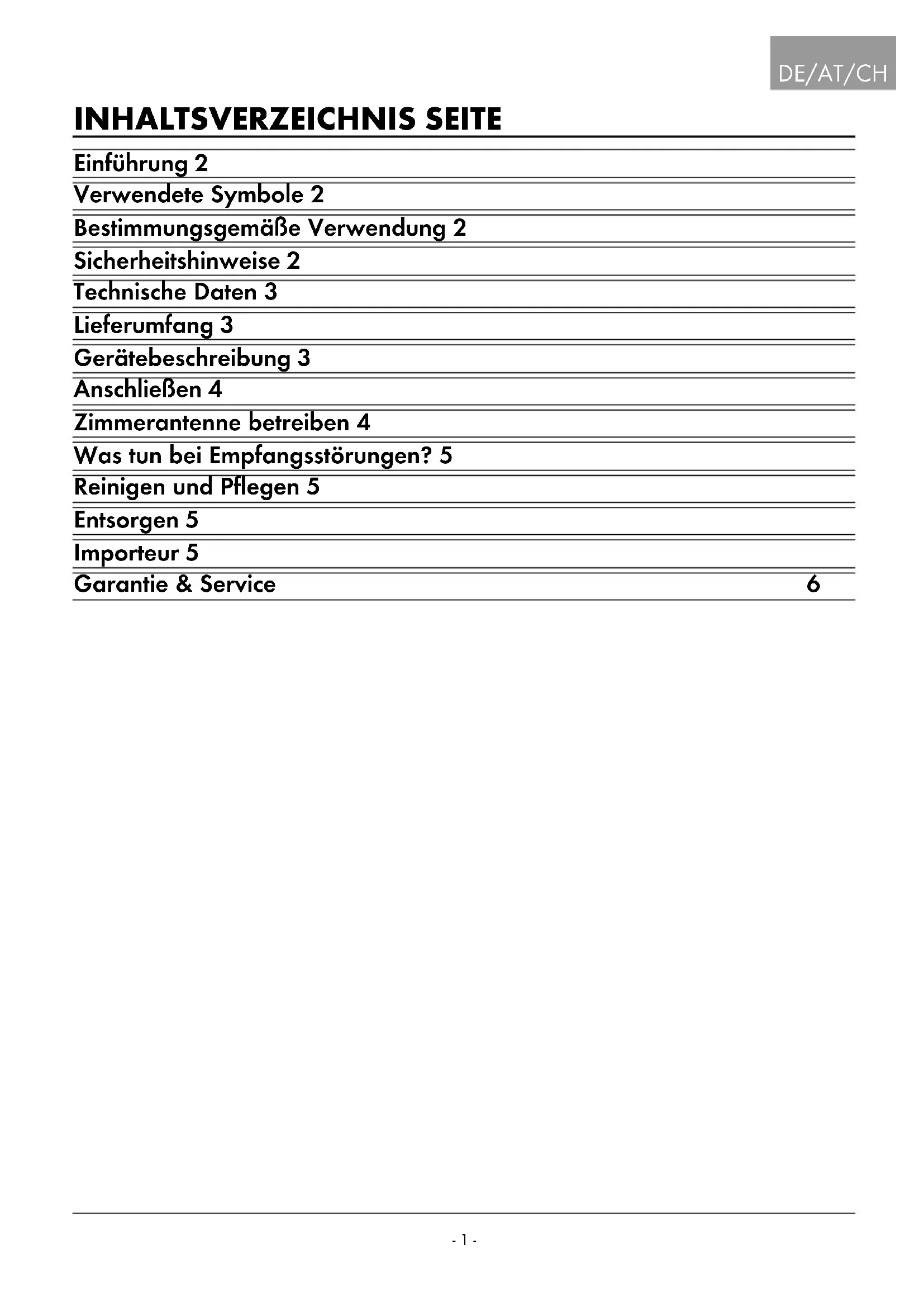

INHALTSVERZEICHNIS SEITE

Einführung 2

Verwendete Symbole 2

Bestimmungsgemäße Verwendung 2

Sicherheitshinweise 2

Technische Daten 3

Lieferumfang 3

Gerätebeschreibung 3

Anschließen 4

Zimmerantenne betreiben 4

Was tun bei Empfangsstörungen? 5

Reinigen und Pflegen 5

Entsorgen 5

Importeur 5

Garantie & Service

6

Einführung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Verwendete Symbole

Dieses Warnsymbol macht Sie darauf aufmerksam, dass hier ein Warnhinweis folgt, der vor folgenden Dingen warnt:

• Verletzungsgefahr,
• Gefahr durch elektrischen Schlag,
• Brandgefahr,
• Explosionsgefahr,
• Geräteschäden,
  sowie auf wichtige Hinweise aufmerksam macht, wie:
• Hinweise zur Netztrennung.

Bei diesem Symbol werden Ihnen Tipps zum Umgang mit dem Gerät gegeben.

Bestimmungsgemäße Verwendung

Diese Zimmerantenne ist ausschließlich für den nicht gewerblichen Gebrauch zum Empfang von UHF/VHF und DVB-T TV Sendern sowie für den UKW Radioempfang in Innenräumen bestimmt. Eine andere Verwendung als hier beschrieben ist nicht zulässig und kann zu Beschädigungen und Verletzungen führen. Für Schäden, die von missbräuchlicher oder unsachgemäßer Behandlung, von Gewaltanwendung oder unautorisierter Modifikation herrühren, wird keine Haftung übernommen.

Sicherheitshinweise

Um Lebensgefahr durch elektrischen Schlag zu vermeiden:

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Knicken oder quetschen Sie das Kabel nicht.
• Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose, ziehen Sie nicht am Kabel selbst.
• Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden.

- Ziehen Sie vor der Reinigung und bei Betriebsstörungen den Stecker aus der Steckdose.

- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen auf oder neben das Gerät.

- Tauchen Sie das Gerät keinesfalls in Wasser oder andere Flüssigkeiten.

- Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.

Hinweis zur Netztrennung:

Der Regler trennt die Antenne nicht vollständig vom Stromnetz, wenn diese ausgeschaltet ist. Außerdem nimmt die Antenne im Aus-Zustand Strom auf. Um die Antenne vollständig vom Stromnetz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituation sofort abgezogen werden kann. Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch der Antenne, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

Um Geräteschäden zu vermeiden:

• Stellen Sie sicher, dass die Spannungsangaben auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmen.
• Stellen Sie keine offenen Brandquellen, wie z.B. Kerzen auf oder neben das Gerät.
• Achten Sie auf genügend Sicherheitsabstand zu anderen Gegenständen (ca.10cm).
• Das Gerät darf nur bei normalem Raumklima verwendet werden, also geschützt vor Feuchtigkeit, Schmutz, Wärme- und Kälteeinwirkungen sowie Temperaturschwankungen.
• Ziehen Sie stets den Stecker aus der Steckdose, wenn Sie die Zimmerantenne längere Zeit nicht gebrauchen.
• Bei einem Sturm und/oder Gewitter mit Blitzschlaggefahr können am Stromnetz angeschlossene Geräte Schaden nehmen. Trennen Sie deshalb bei Gewitter die Antenne vom Stromnetz und ziehen Sie den Antennenstecker.

Technische Daten

Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EC, der Richtlinie für Niederspannungsgeräte 2006/95/EC, der Ökodesign-Richtlinie 2009/125/EC (Verordnung 1275/2008 Anhang II, Nr. 1), sowie der RoHS-Richtlinie 2011/65/EU.

Stromversorgung: 220-240V \~/50Hz

Leistungsaufnahme: 3,5Watt

Frequenzbereich: 40-860 MHz

Verstärkerleistung: UHF: 28dB

VHF: 26dB

Ausgangsspannung: max.100dBμV

(regelbar)

Schutzklasse: II /

Abmessungen: ca. 19,5 x 23 x 16cm

Gewicht: ca. 520g

Betriebstemperatur: +10°C - +40°C

zul. Luftfeuchtigkeit: 0%–80%

(keine Kondensation)

Lagertemperatur: 0°C - +50°C

Lieferumfang

DVB-T-Zimmerantenne SZA 28 A1

1 Adapter F-Stecker/Koax-Buchse

1 Adapter Koax-Buchse/Koax-Buchse

Diese Bedienungsanleitung

Gerätebeschreibung

① Teleskopantennen (VHF/UKW/DVB-T)
② ovalförmige Antenne (UHF)
③ Betriebsanzeige
4 Regler (Verstärkerleistung)
5 Netzkabel
6 Antennenkabel
⑦ Adapter F-Stecker/Koax-Buchse
8 Adapter Koax-Buchse/Koax-Buchse

Anschließen

Stellen Sie das Gerät auf eine feste, ebene Oberfläche.

Anschluss an einen Fernseher

Verbinden Sie das Antennenkabel der Zimmerantenne ⑥ mit dem Antennenanschluss Ihres Fernsehers. Das Antennenkabel der Zimmerantenne ⑥ kann nur dann direkt an den Fernseher angeschlossen werden, wenn der Fernseher einen integrierten DVB-T Tuner hat.

Anschluss als Radioantenne

Wenn Sie die Zimmerantenne für den Radioempfang nutzen wollen, verwenden Sie den Adapter Koax-Buchse/Koax-Buchse 8.
Verbinden Sie den Adapter Koax-Buchse/ Koax-Buchse 8 mit dem Antennenkabel.
Schließen Sie das Antennenkabel mit Adapter Koax-Buchse/Koax-Buchse ⑧ an den 75Ohm-Anschluss Ihrer Stereo-Anlage an.

Anschluss an einen DVB-T Receiver

Verbinden Sie das Antennenkabel der Zimmerantenne ⑥ mit dem Antennenanschluss des DVB-T Receivers.
Um die Zimmerantenne an einen DVB-T Receiver mit F-Buchse anzuschliessen, muss der Adapter F-Stecker/Koax-Buchse 7 verwendet werden.
Verbinden Sie den Adapter F-Stecker/Koax-Buchse ⑦ mit dem Antennenkabel.
Schrauben Sie das Antennenkabel mit Adapter F-Stecker/Koax-Buchse ⑦ an die F-Buchse des DVB-T Receivers.

Netzanschluss

Stecken Sie den Netzstecker der Zimmerantenne in die Steckdose.

Zimmerantenne betreiben

Empfangen von Sender-Signalen über die Zimmerantenne

Die Sender-Signale werden von der Zimmerantenne empfangen und an den Fernseher übermittelt. Für den Empfang von DVB-T-Sender-Signalen benötigen Sie einen Fernseher mit integriertem DVB-T Tuner oder einen zusätzlichen DVB-T Receiver (DVB-T-Signale nicht überall vorhanden). Für den fehlerfreien Empfang von Sender-Signalen müssen Sie die Zimmerantenne ausrichten. Hierfür stehen Ihnen folgende Antennen zur Verfügung:

① zwei um 180° dreh- und kippbare Teleskopantennen für den VHF und UKW Empfang sowie
② eine um 100° dreh- und kippbare ovalförmige Antenne für den UHF Empfang.

Um die Zimmerantenne auszurichten:

Ziehen Sie die beiden Teleskopantennen heraus
Richten Sie diese aus, bis der Empfang am besten ist.
Richten Sie die ovalförmige Antenne ② durch Drehen oder Kippen aus, bis der Empfang am besten ist.

Einschalten und Verstärker regulieren

Sie können die Verstärkerleistung durch Drehen des Reglers ④ an der Gerätevorderseite regulieren:

Schalten Sie die Zimmerantenne ein, indem Sie den Regler ④ nach rechts drehen. Die Betriebsanzeige ③ leuchtet grün auf.
Drehen Sie den Regler ④ nach rechts, um die Verstärkerleistung zu erhöhen.
Drehen Sie den Regler nach links, um die Verstärkerleistung zu reduzieren.
Drehen Sie den Regler ④ ganz nach links bis es klickt, um die Zimmerantenne auszuschalten.

Was tun bei Empfangsstörungen?

Empfangsstörungen wie z.B. ein unklares oder verzerrtes Bild können folgende Ursachen haben:

• Die Zimmerantenne ist nicht richtig ausgerichtet. Jeder Sender erfordert eine individuelle Ausrichtung. Richten Sie daher bei jedem Sender-Wechsel die Zimmerantenne neu aus.

- Es befinden sich Hindernisse im Empfangsbereich der Zimmerantenne.

Versuchen Sie die Hindernisse zu entfernen oder stellen Sie die Antenne an einem anderen Ort auf.

- Es gibt elektromagnetische Störungen im Nahbereich.

Versuchen Sie die Störungen zu beseitigen, z.B. wenn diese durch andere Geräte (Mobiltelefon, Mikrowelle etc.) verursacht werden.

• Störungen durch Übersteuerung

Versuchen Sie die Störungen zu beseitigen, indem Sie die Verstärkerleistung durch Drehen des Reglers 4 reduzieren.

Die Empfangseigenschaften der Zimmerantenne sind nur dann gut, wenn Sie sich in ausreichender Sendernähe befinden.

Reinigen und Pflegen

⚠ Gefahr eines Stromschlags

• Ziehen Sie vor der Reinigung unbedingt den Stecker aus der Steckdose.
  • Tauchen Sie die Zimmerantenne während der Reinigung niemals in Wasser oder andere Flüssigkeiten.

Reinigen Sie die Zimmerantenne mit einem trockenen, fusselfreien Tuch. Verwenden Sie niemals Lösungsmittel zur Reinigung, um Schäden am Gerät zu vermeiden.

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com

Garantie & Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im

Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose

Einsendung Ihrer Ware gewährleistet werden.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

DE Service Deutschland

Tel.: [phone] (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

IAN 79829

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 79829

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 79829
