BEDIENUNGSANLEITUNG IAN 77620 UNITED OFFICE

DAc 2 in 1 Papierschneidegerät Bedienungs- und Sicherheitshinweise

2 in 1 Papierschneidegerät 77620_LB1.pdf 177620_LB1.pdf 1 11.7.2012 09:23:4011.7.2012 09:23:40DAc Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Geräts vertraut.

77620_LB1.pdf 377620_LB1.pdf 3 11.7.2012 09:24:3511.7.2012 09:24:35DAc Lieferumfang: 1x 2 in 1 Papierschneidegerät, 1 x Bedienungsanleitung

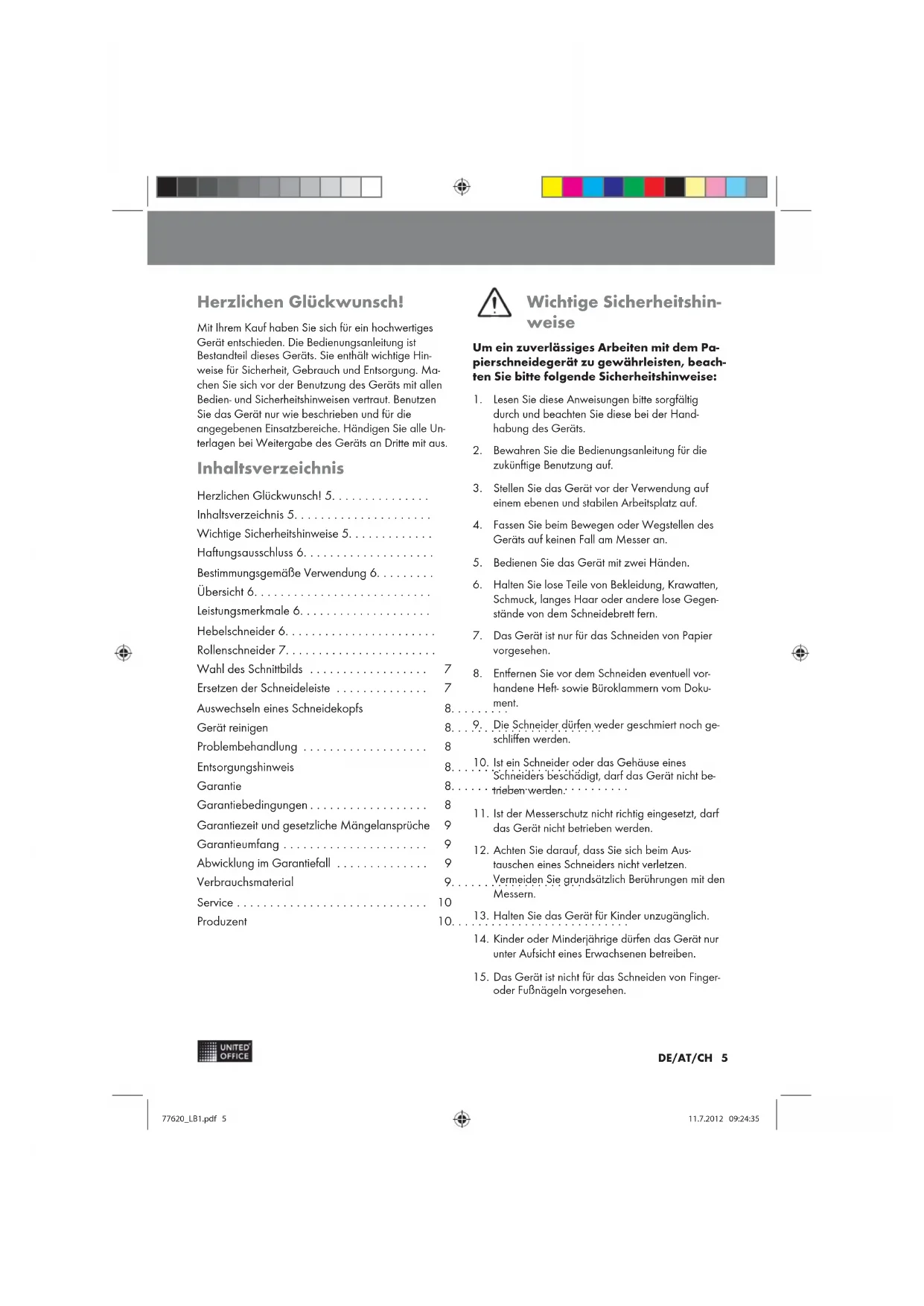

77620_LB1.pdf 477620_LB1.pdf 4 11.7.2012 09:24:3511.7.2012 09:24:35DE/AT/CH 5 Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Gerät entschieden. Die Bedienungsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hin weise für Sicherheit, Gebrauch und Entsorgung. Ma chen Sie sich vor der Benutzung des Geräts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Un terlagen bei Weitergabe des Geräts an Dritte mit aus. Inhaltsverzeichnis Herzlichen Glückwunsch! 5............... Inhaltsverzeichnis 5..................... Wichtige Sicherheitshinweise 5............. Haftungsausschluss 6.................... Bestimmungsgemäße Verwendung 6......... Übersicht 6........................... Leistungsmerkmale 6.................... Hebelschneider 6....................... Rollenschneider 7....................... Wahl des Schnittbilds 7.................. Ersetzen der Schneideleiste 7.............. Auswechseln eines Schneidekopfs 8......... Gerät reinigen 8....................... Problembehandlung 8................... Entsorgungshinweis 8.................... Garantie 8........................... Garantiebedingungen 8.................. Garantiezeit und gesetzliche Mängelansprüche 9 Garantieumfang 9...................... Abwicklung im Garantiefall 9.............. Verbrauchsmaterial 9.................... Service 10............................. Produzent 10........................... Wichtige Sicherheitshin weise Um ein zuverlässiges Arbeiten mit dem Pa pierschneidegerät zu gewährleisten, beach ten Sie bitte folgende Sicherheitshinweise:

1. Lesen Sie diese Anweisungen bitte sorgfältig

durch und beachten Sie diese bei der Hand habung des Geräts.

2. Bewahren Sie die Bedienungsanleitung für die

zukünftige Benutzung auf.

3. Stellen Sie das Gerät vor der Verwendung auf

einem ebenen und stabilen Arbeitsplatz auf.

4. Fassen Sie beim Bewegen oder Wegstellen des

Geräts auf keinen Fall am Messer an.

5. Bedienen Sie das Gerät mit zwei Händen.

6. Halten Sie lose Teile von Bekleidung, Krawatten,

Schmuck, langes Haar oder andere lose Gegen stände von dem Schneidebrett fern.

7. Das Gerät ist nur für das Schneiden von Papier

8. Entfernen Sie vor dem Schneiden eventuell vor

handene Heft- sowie Büroklammern vom Doku ment.

9. Die Schneider dürfen weder geschmiert noch ge

10. Ist ein Schneider oder das Gehäuse eines

Schneiders beschädigt, darf das Gerät nicht be trieben werden.

11. Ist der Messerschutz nicht richtig eingesetzt, darf

das Gerät nicht betrieben werden.

12. Achten Sie darauf, dass Sie sich beim Aus

tauschen eines Schneiders nicht verletzen. Vermeiden Sie grundsätzlich Berührungen mit den Messern.

13. Halten Sie das Gerät für Kinder unzugänglich.

14. Kinder oder Minderjährige dürfen das Gerät nur

unter Aufsicht eines Erwachsenen betreiben.

15. Das Gerät ist nicht für das Schneiden von Finger-

oder Fußnägeln vorgesehen. 77620_LB1.pdf 577620_LB1.pdf 5 11.7.2012 09:24:3511.7.2012 09:24:356 DE/AT/CH Achtung, die falsche Anwendung des Geräts kann zu schweren Verletzungen führen! Das Gerät darf nicht von Kindern bedient werden! Halten Sie Kinder von dem Gerät fern. Hinweis: Die Nichtbeachtung dieser Sicherheitszei chen kann ernste körperliche Verletzungen verursa chen! Haftungsausschluss Wir übernehmen keine Garantie für die Richtigkeit der Informationen, die sich auf technische Eigenschaften sowie die hier vorliegende Dokumentation beziehen. Das in dieser Dokumentation beschriebene Produkt und ggf. dessen Zubehör unterliegen einer ständigen Verbesserung und Weiterentwicklung. Aus diesem Grund behalten wir uns das Recht vor, Komponenten, Zubehör, technische Spezifikationen sowie die hier vorliegende Dokumentation des Produkts ohne vorhe rige Ankündigung jederzeit zu ändern. Bestimmungsgemäße Verwendung Dieses Papierschneidegerät darf nur zum Zuschneiden von Papier, Karten, Fotopapier und Laminierfolien benutzt werden. Entfernen Sie alle Büro- und Heftklammern, bevor Sie mit dem Gerät das Papier schneiden! Jede andere als die als bestimmungsgemäße Verwendung beschriebene Verwendung gilt als nicht bestimmungsgemäß. Modifikationen am Gerät sind untersagt. Bei Zu widerhandlung sind jegliche Garantie-, Gewährleis tungs- und Rechtsansprüche verwirkt. Übersicht

3. Verstellsicherung

7. Andruckleiste mit Fingerschutz

Leistungsmerkmale Perfektes Zuschneiden von Fotos, Karten, Ausdrucken oder laminiertem Papier. - Hebelschneider und Andruckleiste mit Finger schutz - Rollenschneider mit 3 Schneidefunktionen (ge rader Schnitt, Perforation und Wellenschnitt) - Visuelle Positionshilfe in cm (Linien, Winkel, Skala) - Gummifüße für sicheren Stand - Größe: 453 x 215 x 64 mm (L x B x H) - Gewicht: 1,36 kg - Schneidelänge Hebelschneider: 320 mm - Schneidelänge Rollenschneider: 320 mm Hebelschneider Hebelschneider mit integrierter Andruck leiste mit Fingerschutz, Klinge aus rostfreiem Stahl und max. 10 Blatt (80 g / m²) Schnittleistung.

1. Entnehmen Sie das Gerät vorsichtig der Verpa

2. Platzieren Sie das Schneidebrett mit der Hebel

schneiderseite nach oben auf einem ebenen und stabilen Arbeitsplatz. 77620_LB1.pdf 677620_LB1.pdf 6 11.7.2012 09:24:3511.7.2012 09:24:35DE/AT/CH 7

3. Der Schneidehebel ist an der Unterseite des

Schneidebretts arretiert. Zum Entriegeln des Schneidehebels ziehen Sie die Verriegelung in Position A nach rechts ab und schieben Sie die Verriegelung dann nach vorne in Position B (Bild 1).

4. Bewegen Sie den Schneidehebel des Schneide

5. Legen Sie das zu schneidende Material an die

gewünschte Position unter die Andruckleiste und drücken Sie die Andruckleiste nach unten (Bild 2).

6. Drücken Sie zum Schneiden mit der anderen

Hand den Schneidehebel nach unten (Bild 2).

7. Um den Schneidehebel nach verrichteter Arbeit

wieder zu arretieren, drücken Sie den Hebel ganz nach unten, ziehen Sie die Verriegelung in Posi tion B (Bild 3) nach rechts ab und schieben Sie die Verriegelung nach hinten in Position A (Bild 3). Rollenschneider Rollenschneider mit integriertem Wahl schalter und Verstellsicherung. Schneidefunktion: - Gerader Schnitt Schnittleistung: max. 10 Blatt (80 g / m²) - Perforation Schnittleistung: max. 3 Blatt (80 g / m²) - Wellenschnitt Schnittleistung: max. 3 Blatt (80 g / m²) Die Messer befinden sich in einem geschützten Ge häuse.

1. Platzieren Sie das Schneidebrett mit der Rollen

schneiderseite nach oben auf einem ebenen und stabilen Arbeitsplatz.

2. Schieben Sie den Schneidekopf an eine Seite der

3. Drehen Sie den linken und rechten Drehknopf in

die Richtung OPEN. Legen Sie das zu schneidende Material unter die Führungsschiene. Drehen Sie die Drehknöpfe nun in die Richtung LOCK. Das Material ist fixiert und Sie können nun schneiden. Hinweis: Halten Sie das platzierte Material sicher fest, da es sonst zu Ungenauigkeiten kommen kann. Die Rasterung und die Messeinrichtungen auf dem Schneidebrett können als Positionshilfe dienen.

4. Zum Schneiden drücken Sie den Schneidekopf

nach unten und ziehen Sie diesen entlang der Führungsschiene bis zur anderen Seite (Bild 4). Hinweis: Um eine fehlerhafte Schnittkante zu vermeiden, führen Sie den Schneidekopf nicht zurück, sondern entfernen Sie nach dem Schneiden das einge legte Material. Wahl des Schnittbilds Der Rollenschneider ist mit drei verschiedenen Schneidefunktionen ausgestattet: Gerader Schnitt, Perforation und Wellenschnitt.

1. Ziehen Sie die Verriegelung am Schneidekopf

2. Drehen Sie den Auswahlknopf, bis sich das Sym

bol des gewünschten Schnittbilds unterhalb der Verriegelung befindet (Bild 5).

3. Drücken Sie die Verriegelung am Schneidekopf

nach unten (Bild 5). Ersetzen der Schneideleiste Die Schneideleiste hat vier Schnittkanten (zwei je Seite). Wenn das Schnittbild unsauber wird, sollten Sie die Schneideleiste so drehen, dass eine der unbenutz ten Schnittkanten zum Einsatz kommt:

1. Schieben Sie den Rollenschneider an ein Ende der

2. Entnehmen Sie nun an der anderen Seite der Füh

rungsschiene die Schneideleiste aus Ihrer Nut. Hierfür sind extra zu beiden Seiten der Führungs schiene Vertiefungen vorhanden (Bild 6).

3. Drehen Sie die Schneideleiste so, dass eine noch

nicht verwendete Schnittkante zum Einsatz kommt. Legen Sie die Schneideleiste wieder in die Nut. Wenn alle vier Schnittkanten der Schneideleiste verbraucht sind, ersetzen Sie die Schneideleiste. 77620_LB1.pdf 777620_LB1.pdf 7 11.7.2012 09:24:3611.7.2012 09:24:368 DE/AT/CH Auswechseln eines Schneide kopfs Wenn die Klinge des Rollenschneiders beschädigt ist, muss der Schneidekopf getauscht werden.

1. Entfernen Sie die Endkappe der Führungsschiene

aus der Grundplatte (Bild 7, A), indem Sie diese am unteren Ende leicht nach innen gedrückt nach oben schieben.

2. Drehen Sie die Drehknöpfe so, dass die Beschrif

tung LOCK oben steht. Ziehen Sie die Drehknöpfe etwa 1 - 2 mm aus dem Gerät heraus. Drehen Sie die Drehknöpfe um etwa 30 Grad und ziehen Sie diese ganz heraus. Ziehen Sie die Führungs schiene aus der Grundplatte heraus (Bild 7, B).

3. Nehmen Sie dabei den Schneidekopf von der

Führungsschiene ab (Bild 7, C).

4. Ersetzen Sie den alten durch einen neuen

5. Schieben Sie die Führungsschiene wieder in die

Grundplatte und setzen Sie dabei den neuen Schneidekopf auf.

6. Schieben Sie die Drehknöpfe unter leichtem Dre

hen wieder in das Gerät hinein (Beschriftung LOCK oben, die Nasen nach innen zeigend).

7. Stecken Sie die Endkappe von oben auf die Öff

nung am Ende der Führungsschiene. Hinweis: Es kann nur der komplette Schneidekopf ausgetauscht werden. Zum Erwerb eines neuen Schneidekopfs wenden Sie sich bitte an die tele fonische Hotline. Gerät reinigen Sicherheitshinweis: Vermeiden Sie die Reinigung der Messer des Hebel-/Rollenschneiders. Verletzungsgefahr! Reinigen Sie das Gerät von außen mit einem leicht angefeuchtetem Tuch. Hinweis: Keine scharfen Reinigungsmittel benutzen. Keine Chemikalien (z. B. Benzin, Alkohol) zur Reini gung des Gehäuses verwenden. Problembehandlung Sollten beim Betrieb des Papierschneidegeräts Pro bleme auftreten, kontrollieren Sie die korrekte Verwendung wie in den entsprechenden Abschnitten beschrieben. Sollte dieses Vorgehen das bestehende Problem nicht lösen, rufen Sie bitte unsere Hotline an: IAN 77620 Hotline Deutschland

(0,14€/min. aus dem dt. Festnetz, Mobilfunk maximal 0,42€/min.) Hotline international

Entsorgungshinweis Dieses Symbol (die durchgestrichene Abfalltonne) bedeutet, dass dieses Pro dukt nach der Lebenszeit zu einem für den Endanwender verfügbaren Rück nahme- oder getrennten Sammelsystem gebracht werden soll. Dieses Symbol gilt nur in den Staaten des EWR*. *EWR = Europäischer Wirtschaftsraum, welcher die EU-Mitgliedsstaaten plus die Staaten Island, Liechten stein und Norwegen umfasst. Garantie Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Ga rantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - 77620_LB1.pdf 877620_LB1.pdf 8 11.7.2012 09:24:3611.7.2012 09:24:36DE/AT/CH 9 für Sie kostenlos repariert oder ersetzt. Diese Garan tieleistung setzt voraus, dass innerhalb der Drei-Jahres- Frist das defekte Gerät und der Kaufbeleg (Kassen bon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken ge meldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrika tionsfehler. Die Garantie erstreckt sich nicht auf Pro duktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können, oder auf Beschädigungen an zerbrechlichen Teilen, z. B. Schaltern, Akkus oder aus Glas gefertigten Tei len. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Hand lungen, von denen in der Bedienungsanleitung abge raten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei miss bräuchlicher und unsachgemäßer Behandlung, Ge waltanwendung und bei Eingriffen, die nicht von un serer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu ge währleisten, folgen Sie bitte den folgenden Hinweisen: - Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. - Die Artikelnummer entnehmen Sie bitte dem Ty penschild, einer Gravur, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Geräts. - Sollten Funktionsfehler oder sonstige Mängel auf treten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. - Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceabteilung übersenden. - Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen. Verbrauchsmaterial Sollte der Rollenschneider oder die Schneideleiste abgenutzt sein, wenden Sie sich bitte an die Hotline. Sie erhalten von uns einen neuen Schneidekopf mit ausführlicher bebilderter Anleitung. 77620_LB1.pdf 977620_LB1.pdf 9 11.7.2012 09:24:3611.7.2012 09:24:3610 DE/AT/CH Service IAN 77620 Hotline Deutschland
