BEDIENUNGSANLEITUNG Monitor Reference 5A MAGNAT

Wichtige Hinweise zur Installation / Garantieurkunde

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe und Sammelsystemen zu.

Abbildungen/llustrations 35

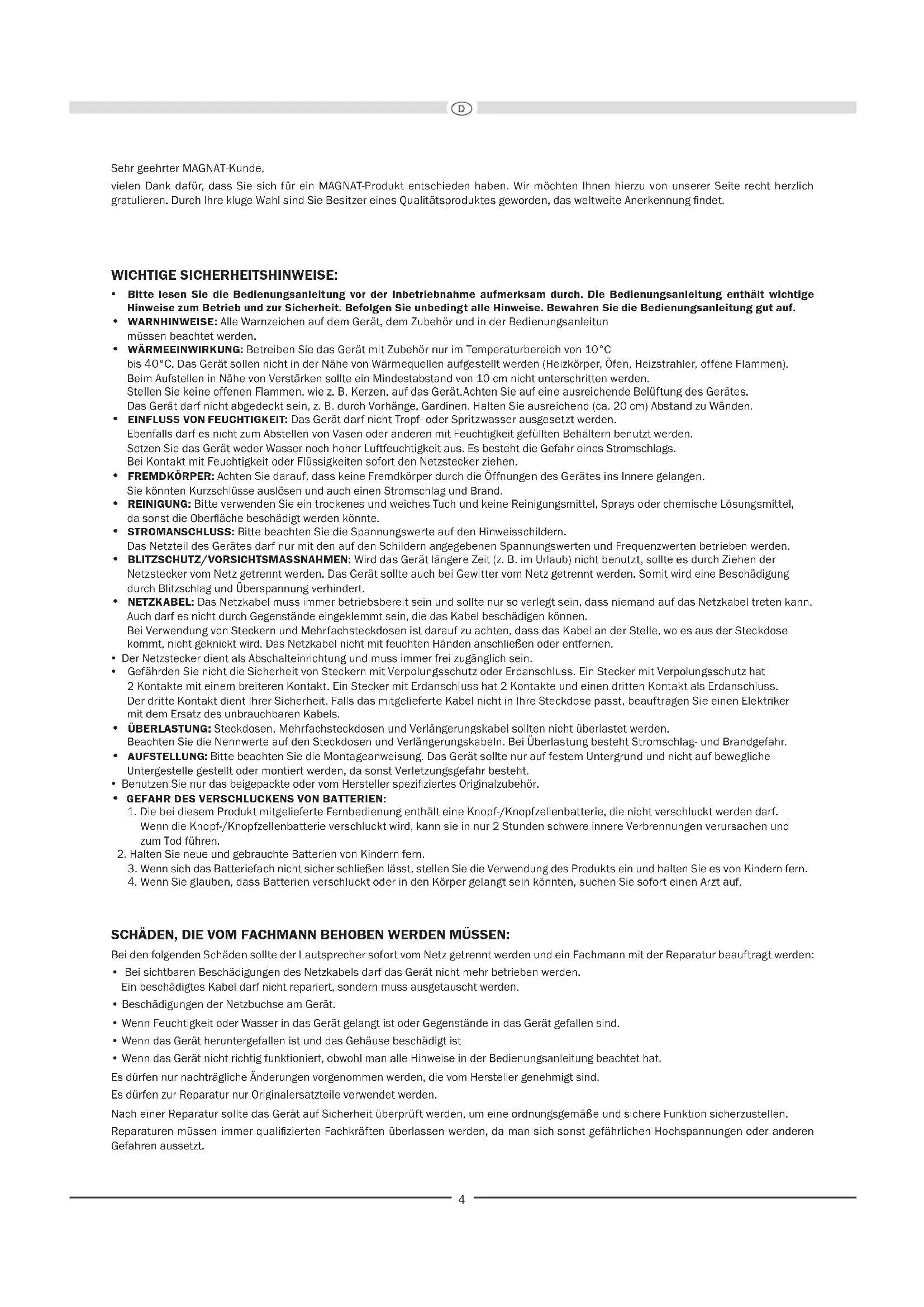

Sehr geehrter MAGNAT-Kunde,

vielen Dank darauf, dass Sie sich fur ein MAGNAT-Produkt entschieden haben. Wir möchten lhnen hierzu von unserer Seite recht herzlich gratulieren.Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

WICHTIG SICHERHEITSHINWEISE:

GEFAHR DES VERSCHLUCKENS VON BATTERIEN:

• Bitten lesen Sie die Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch. Die Bedienungsanleitung enthalt wichtige Hinwelle zum Betrieb und zur Sicherheit. Befolgen Sie unbedingt alle Hinwelle. Bewahren Sie die Bedienungsanleitung gut auf.
• WARNHINWEISE: Alle Warnzeichen auf dem Gerät, dem Zubehör und in der Bedienungsanleitun müssen beachvet werden.
  WARMEEINWIRKUNG: Betreiben Sie das Gerät mit Zubehör nur im Temperaturbereich von 10^ bis 40^ . Das Gerät sollen nicht in der Höhe von Wärmequellen aufgestellt werden (Heizkorper, Öfen, Heizstrahler, offene Flammen). Beim Aufstellen in Höhe von Verständen soll ein Mindestabstand von 10 cm nicht untersritten werden. Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät. Achten Sie auf eine ausreichende Belüfung des Gerätes. Das Gerätarf nicht abgedeckt sein, z. B. durch Vorhange, Gardinen. Halten sie ausreichend (ca. 20 cm) Abstand zu Wänden.
  EINFLUSS VON FEUCHTIGKEIT: Das Gerätarf nicht Tropf- oder Spritzwasser ausgesetzt werden. Ebenfalls dar es nicht zum Abstellen von Vasen oder anderen mit Feuchtingigkeit gefüllten Behältern benutzt werden. Setzen Sie das Gerät weder Wasser noch hoher Luftfeuchtingigkeit aus. Es besteht die Gefahr eines Stromschlags. Bei Kontakt mit Feuchtingigkeit oder Flüssigkeiten sofort den Netzsteckerziehen.
  FREMDKORPER: Achten Sie daraufuf, dass keine Fremdkorper durch die Öffnungen des Gerätes ins Innere gelangen. Sie konnten Kurzschlüsse auslösen und auch einen Stromschlag und Brand.
• REINIGUNG:itte verwenden Sie ein trockenes und weiches Tuch und keine Reinigungsmittel, Sprays oder chemische Lösungsmittel, da sonst die Oberflache beschadigt werden konnte.
  STROMANSCHLUSS: Btte beachten Sie die Spannungswerte auf den Hinweisschildern. Das Netzteil des Gerates darf nur mit den auf den Schildern angegebenen Spannungswerten und Frequenzwerten betrieben werden.
• BLITZSCHUTZ/VORSICHTSMASSNAHMEM: Wir das Gerät langere Zeit (z. B. im Urlaub) nicht benutzt, sollte es durch Ziehen der Netzstecker vom Netz getrennt werden. Das Gerät sollte auch bei Gewitter vom Netz getrennt werden. Somit wird eine Beschädigung durch Blitzschlag und Überspannung verhindert.
• NETZKABEL: Das Netzkabel muss immer betriebsbereit sein und sollte nur so verlegt sein, dass niemand auf das Netzkabel treten kann.
  Aucharf es nicht durch Gegenstände eingeklemmt sein, die das Kabel beschädigten können.
  Bei Verwendung von Steckern und Mehrfachsteckdosen ist darauf zu achten, dass das Kabel an der Stelle, wo es aus der Steckdose kommt, nicht geknicht wird. Das Netzkabel nicht mit feuchten Handen anschließen oder entfernen.
• Der Netzstecker dient als Abschalteinrichtung und muss immer frei zugänglich sein.
  Gefahrden Sie nicht die Sicherheit von Steckern mit Verpolungsschutz oder Erdanschluss. Ein Stecker mit Verpolungsschutz hat 2 Kontakte mit einem breiteren Kontakt. Ein Stecker mit Erdanschluss hat 2 Kontakte und einen dritten Kontakt als Erdanschluss. Der dritte Kontakt dient ihrer Sicherheit. Falls das mitgelieferte Kabel nicht in ihre Steckdose passt, beauftragen Sie einen Elektriker mit dem Ersatz des unbrauchbaren Kabels.
• ÜberLASTUNG: Steckdosen, Mehrfachsteckdosen und Verlängerungskabel sollenn nicht überlastet werden. Beachten Sie die Nennwerte auf den Steckdosen und Verlängerungskabeln. Bei Überlastung besteht Stromschlag- und Brandgefahr.
  AUFSTELLUNG:itte beachten Sie die Montageanweisung. Das Gerat sollte nur auf festem Untergrund und nicht auf bewegliche Untergestelle gestellt oder montiert werden, da sonst Verletzungsgefahr besteht.

• Benutzen Sie nur das beigepackte oder vom Hersteller spezifiziertes Originalzubehor.

• Die bei thisem Produkt mitgelieferte Fernbedienung enthalt eine Knopf-/Knopfellenbatterie, die nicht verschlukt werden darf. Wenn die Knopf-/Knopfellenbatterie verschlukt wird, kann sie in nur 2 Stunden schwere innere Verbrennungen verursachen und zum Tod führen.

• Halten Sie neue und gelebrauchte Batterien von Kindern fern.
• Wn s das Bateriefach nicht sicher schlieben lasst, stelln Sie die Verwendung des Produkts ein und halten Sie es von Kindern fern. 4. Wn Si gluben, dass Batterien verschluckt oder in den Korper gelangt sein konnten, suchen Si sofort einen Arzt auf.

SCHÄDEN, DIE VOM FACHMANN BEHOBN WERDEN MÜSSEN:

Be den folgenden Schaden soll der Lautsprecher sofort vom Netz getrennt werden und ein Fachmann mit der Reparatur beauftragt werden:

• Bei sightbaren Beschädigungen des Netzkabels darf das Gerät nicht mehr betrieben werden.
  Ein beschädigtes Kabelarf nicht repariert,sondern muss ausgetaucht werden.
• Beschädigungen der Netzbuchse am Gerät.
• Wenn Feuchtigkeit oder Wasser in das Gerät gelangt ist oder Gegenstände in das Gerät gefallen sind.
• Wenn das Gerät heruntergefallen ist und das Gehäuse beschädigt ist
• Wenn das Gerät nicht richtig Funktioniert, bzwohl man alle Hinweise in der Bedienungsanleitung beacht hat.

Es durren nur nachtragliche Änderungen vorgenommen werden, die vom Hersteller genehmigt sind.

Es durren zur Reparatur nur Originalersatzteile verwendet werden.

Nach einer Reparatur soll das Gerät auf Sicherheit überprüft werden, um eine ordnungsgemäß und sichere Funktion sicherzustellen. Reparaturen müssen immer qualifizierten Fachkräften überlassen werden, da man sich sonst gefährlichen Hochspannungen oder anderen Gefahren aussetzt.

Das Dreieck mit Blitzsymbol warnt den Benutzer, dass innerhalb des Gerätes hohe Spannungen verwendet werden, die gefährliche Stromschläge verursachen können.

Das Dreieck mit Ausrufezeichen macht den Benutzer darauf auf merksam, dass in der beigeugen Bedienungsanleitung wichtige Betriebs- und Wartungsanweisungen (Reparatur) enthalten sind, die unbedingt beachtet werden müssen.

Nicht offen! Gefahr des elektrischen Schlages!

ACHTUNG: Weder das Gehäuse/Netzteile öffnen noch Abdeckungen entfern, um Stromschlage zu vermeiden. Keine Reparatur durch den Benutzer. Reparatur nur durch qualificierte Techniker! Keine Steckdosen oder Verlängerungskabel benutzen, die den Stecker des Gerätes nicht vollständig aufnehmen.

ENTSORGUNGSHINWEISE

Gemäß der europäischen Richtlinie 2012/19/EU mussen alle elektrischen und elektronischen Geräte über lokale Sammelstellen getrennt entsorgt werden.itte beachten Sie die lokalen Vorschriften, und entsorgen Sie ihre Altgeräte nicht mit dem normalen Hausmull.

Batterle-Entsorgung:

Alt-Batterien sind Sondermull und müssen gemäß den aktuellen Vorschriften entsorgt werden.

KONFORMITÄTSERKLÄRUNG CE

Hiermit erklart die Firma Magnat Audio-Produkte GmbH, dass sich das Gerät MONITOR REFERENCE 5A, 3A, 2A in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Die Konformitätserklärung finden Sie unter www.magnat.de im Downloadbereich des Gerätes.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Gerat ist nur für die Verwendung im Haus konzipiert.

INHALT:

(A) 1 St. Aktivlautsprecher
(B) 1 St. Passiver Lautsprecher
(C) 1 St. Netzkabel für den Aktivlautsprecher
(D) 1 St. Fernbedienung einschließlich Batterie (2 x AAA)
(E) 3 m Laufsprecherkabel
(F) 1 St. Bedienungsanleitung (einschl. Garantieurkunde)

AUSPACKEN DES LAUTSPRECHERSETS

Bite die Lautsprecher und das Zubehör vorsichtig auspacken und den Inhalt des Originalkartons anhand der Beste oben überprüfen. Im Falle eines Transportschadens wenden Sie sich膑 an ihren Lieferanten. Bewahren Sie das Verpackungsmaterial gut auf. Die Originalverpackung möglich bei einem späteren Umzug und im Servicefall einen problemlosen Transport.

BEDIENUNGSELEMENTE

LED-Zustandsanzeige des Aktivlautsprechers (Abb. 1, (1))

• rot: Standby-Modus
• rot, blinkend: Mute-Modus aktiv, Gerät ist stummgeschaltet
• grün: analoger Eingang aktiv (Phono/Line)
  orange: AUX-Eingang aktiv (3,5 mm Klinkenbuchse)
• turkis: digitaler Eingang aktiv (optisch)
• weiß: HDMI (ARC) Eingang aktiv
• blau: Bluetooth-Eingang aktiv, mit Quellgerät verbunden
• blau, Schnell blinkend: Bluetooth-Eingang aktiv, Gerät im Pairing-Modus
• blau, langsam blinkend: Bluetooth-Eingang aktiv, kein Quellgerät verbunden

Rückseitige Bedlenungseinlemente des Aktivlautsprechers (Abb. 2)

(2)Power-Schalter
(3)Netzanschluss
(4) Schalter PHONO/LINE
(5) Masseklemme GND
(6) RCA IN: Analoger Stereo-Eingang (Cinchbuchsen)
(7) AUX IN: Analoger Stereo-Eingang (3,5 mm Klinkenbuchse)
(8) OPTICAL: optischer Digitaleingang
(9)HDMI (ARC):HDMI (ARC)-Eingang
(10) Dreh-/Drückregler zur Einstellung der Lautstärke und zur Quellenwahr
(11) LEFT CHANNEL OUTPUT: Anschluss für den passiven Laufsprecher links

ACHTUNG:

Da es sich um einen Lautsprecher mit eingebautem Veränderkher handelt, muss dieser über das beiliegende Netzkabel an die Netzleitung angeschlossen werden.

Bedlenung mit der System-Fernbedlenung (Abb. 3):

(13) ON/STBY: Schaltet das Gerät ein, wenn es sich im Standby-Modus befindet. Leuchtet die Standby LED (Abb. 1, (1)) nicht, **nssen Sie den Netzschalter auf der Rückseite (Abb. 2 (2)) einschalten. Umgekehrt kann das Gerät vom Power-Betrieb auf Standby geschaltet werden.
(14) VOLUME: Erhöht (+) oder verringert (-) die Lautstärke.
(15) TREBLE: Erhöht (+) oder verringert (-) die Lautstärke von hohen Frenzen zur manuellen Anpassung des Klangbilds.
(16) BASS: Erhöht (+) oder verringert (-) die Lautstärke von tiefen Frenquenzen zur manuellen Anpassung des Klangbilds.
(17) LINEAR: Setzt alle Veränderungen des Freqenzgangs (Tasten 15 und 16) zurück auf Neutralstellung.
(18) MUTE: Schaltet den Ton stumm und wieder ein.
(19) SOURCE: Wahl den Audio Eingang: PHONO/LINE, AUX IN, OPTICAL, HDMI (ARC), BLUETOOTH
(20) PAIR: Schaltet das Gerät bei Bluetooth-Betrieb in den Pairing-Modus, um Kopplung zu einem Bluetooth-Quellgerät herzustellen. Die LED-Zustandsanzeige (Abb. 1, (1)) blinkt schnll blau.

AUFSTELLUNG DER LAUTSPRECHER

Die optimale Hörposition ist dann gegeben, wenn Laatsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Laatsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entstehen ein natürliches, ausgewogenes Klangbild. (Bild 4)

Zwischen den Lautsprechern und dem Horplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfalschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzahalten:

MONITOR REFERENCE 5A:

Zur Ruckwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert.

MONITOR REFERENCE 3A,2A:

Auch Regallautsprecher sollenen möglichst frei aufgestellt werden, der seitliche und ruckwartige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtöner sollenen sich in Ohrhöhe befinden. Wenn die Lautspeicher in ein Regal gestellt werden, muss auch nach oben ein Mindestabstand von 10 cm zu Regalbrettern oder der Decke eingehalten werden.

ANSCHLIESSEN DER MAGNAT MONITOR REFERENCE 5A,3A,2A

Anschlieben von Tonquellen an den Aktivlautsprecher

1. Anschluss an elnen Verstärker, AV-Receiver oder an eine sonstige analoge Audiouelle

SchlieSen Sie den Audio-Eingang des aktiven Laufsprecher (RCA IN, Abb. 2 (6)) mit einem Stereo-Cinch-Audiokabel an den Audioausgang des Gerätes an.

ACHTUNG: Der Schalter (Abb. 2 (4)) muss auf LINE gestellt werden.

2. Anschluss eines Plattensplelers an den aktlichen Laufsprecher (Plattenspleler mit Magnet-System (MM))

SchlieBen Sie den Audio-Eingang des aktiven Laufsprecher (RCA IN, Abb. 2 (6)) mit einem Stereo-Cinch-Audiokabel an den Audioausgang des Plattenspielers an. Zusatzlich muB die Masseleitung des Plattenspielers (sofern vorhanden) an die Schraubklemme (Abb. 2 (5)) angeklemmt werden.

ACHTUNG: Der Schalter (Abb. 2 (4)) muß auf PHONO gestellt werden.

3. Anschluss an einen Kopfhörerausgang oder Vorverständkerausgang mit 3.5 mm Klinkenbuchse

Schlieben Sie den Audio-Eingang des aktiven Lautsprecher (AUX IN, Abb. 2 (7)) mit einem Audiokabel 3.5-mm / 3,5-mm -Stereo-Klinke an den Kopfhorerausgang Ihres Verstarkers, TV-Gerates, MP3-Spielers, Smartphones etc. an.

4. Anschluss an digitale Audioquellen

SchlieBen Sie den digitalen Audio Eingang des aktiven Lautsprecher (DIGITAL IN, Abb. 2 (8)) mit einem optischen Digital-Audiokabel an den Digitalausgang Ihres CD-Players, Computers, Sielekonsle, Netzwerkspielers oder TV an.

BITTE BEACHTEN SIE: Der Digitaleingang ist für Stereo-Signale bis 24Bit/192Hz geeignet.

5. Verbindung mit einem Bluetooth-Quellgerät

Schalten Sie den Aktivlautsprecher auf den Bluetooth-Eingang. Wenn vorher bereits eine Kopplung mit einem Bluetooth-Quellgerat bestand, wird selbsttig versucht, die Verbindung mit diesen Gerät wiederherzustellen. Dabei kann es vorkommen, dass Sie die Wiederaufnahme der Verbindung am Quellgerät manuell bestätigten müssen.

Wenn keine vorherige Kopplung bestand oder die Verbindung nicht wiederhergestellt werden kann, aktivieren Sie den Kopplungs-Modus, auch Pairing-Modus genannt. Um den Laatsprecher in den Pairing-Modus zu schalten, drucken Sie kurz die Taste PAIR (Abb. 3, (20)) auf der Fernbedienung. Solange der Pairing-Modus aktiv ist, blinkt die STBY/PAIR-LED (Abb. 1(1)) Schnell blau.

Schalten Sie nun den Bluetooth-Modus Ihres Quellgerats ein. Der Lautsprecher wird in der Liste mit Bluetooth-Geräten als „MONITOR REFERENCE 5A", „MONITOR REFERENCE 3A" oder „MONITOR REFERENCE 2A" angezeigt. Falls er nicht in der Liste angezeigt wird, aktivieren Sie am Quellgerät manuell die Suche nach Bluetooth-Geräten und stellen Sie sichar, dass sich der Lautsprcher im Pairing- Modus befindet.

Je nach Quellgerat kann es vorkommen, dass während des Kopplungsvorgangs gefragt wird, ob das Passwort angenommen werden soll. Das konnen Sie einfach mit „Annehmen“ bestätigen. Wenn weiterhin nach einem Passwort gefragt wird, benutzen Sie die Standard-Passwörter „0000" oder „1234". Falls nach erfolgter Kopplung gefragt wird, ob Sie eine Verbindung herstellen möchten, beantwerten Sie dies ebenso mit „Ja". Nach erfolgreicher Kopplung und Verbindung leuchtet die LED-Zustandsanzeige dauerhaft blau.

Dieser Laatsprecher unterstutz den besonderhochwertigen Audio-Übertragungsstandard „Qualcomm® aptXTM". Wenn Ihr Quellgerät diese Technik ebenfalls understandsitz, wird beim Herstellen einer Bluetooth-Verbindung automatisch „Qualcomm® aptXTM" als Übertragungsmodus gewählt.

6. Anschluss eines Fernsehgerätes an den HDMI ^® -Anschluss HDMI/ARC (Abb.29))

SchlieBen Sie Ihr Fernsehgerat an diesen Anschluss an, wenn er über einen HDMI Anschluss mit ARC-Funktion verfugt (Audio Return Channel, HDMI-1.4-Standard).

Wenn der HDMI *Anschluss Ihres Fernsehgerats zusätzlich die CEC-Funktion beherrscht (Consumer Electronics Control), konnen grundlegende Funktionen des Laufsprechers wie Ein- und Ausschalten, Lautstarke und Stummschalten über die Fernbedienung Ihres fernsehgerats gesteuert werden. Welche CEC-Funktionen zur Verfugung stehen ist von Fernseher zu Fernseher untersiedlich und im Einzelfall zu prufen. Lesen Sie hierzuitte die Bedienungsanleitung Ihres Fernsehgerats. Die meisten Hersteller nutzen einen eigenen Namen fur die CEC-Funktion, er endet mein auf den Begriff , Link". Achting: die CEC-Funktion stets aus technischen Grunden nur beim Anschluss uber HDMI zur Verfugung.

Eventuell müssen diese Funktionen im Menu des Fernsehgerätes aktiviert werden.

Das notwendige HDMI Anschlusskabel ist nicht im Lieferumfang enthalten.

Blitte beachten Sle:

Bitte uberprüfen Sie, ob

a) der Ausgang der Tonquelle einen festen Lautstärkepegel hat oder
b) der Pegel mit dem Lautstärkeregler der Tonquelle eingestellt worden ist.

Im Falle a) konnen Sie die Lautstärke mit der Fernbedienung der MAGNAT MONITOR REFERENCE einstellen, im Falle b) sollte der Pegel der Tonquelle maximal so hoch eingestellt werden, dass bei hochster Lautstärkeeinstellung der MAGNAT MONITOR REFERENCE keine Verzerrungen zu horen sind. Die Lautstärke der Tonquelle ist ebenfalls zu beachten. Auch hier durren keine Verzerrungen auftreten.

Anschluss des linken Laufsprechers:

Das Set besteht aus einem aktiven Laufsprecher und einem passiven Laufsprecher. Im aktiven Laufsprecher befindet sich ein Stereo-Veränder. Der linke, passive Laufsprecher wird mit dem beigelegten Kabel angeschlossen.itte beachten sie die Polaritäten. Der Pluspol des aktiven Laufsprecher muss mit dem Pluspol des passiven verbunden werden und der Minuspol des aktiven mit dem Minuspol des passiven Laufsprechers. Eine Ader des Laufsprecherkabels ist markiert, um eine Verpolung zu vermeiden.

Anschlieben der Stromversorgung des Aktivlautsprechers:

Zum Lieferumfang gehort das am weitensten verbreitetene Netzkabel. Das in Ihrem Land verwendete Netzkabel konnte jedoch anders sein. Falls das Netzkabel nicht zu ihren Steckdosen passen sollte oder Sie sich nicht sichere, wenden Sie sichitte an Ihren Magnat-Fachhandler.

1. Stecken Sie das 3polige Netzkabel in die Buchse am Verständer des Aktivlautsprechers (Abb. 2, (3)).
2. Stecken Sie das Netzkabel in die Steckdose. Achten Sie darauf, dass Sie den zur Steckdose passenden Netzstecker verwenden (siehe Hinweis oben).

BEDIENUNG

Sobald das Gerä mit Strom versorgt ist, und der Power-Schalter (Abb. 2, (2)) eingeschaltet ist, leuchtet die STBY-LED des Aktivlautsprechers rot auf. Der Lautsprecher befindet sich dann im Standby-Modus. Über die Eingänge (6), (7), (8), (9) und Bluetooth konnen 5 verschiedene Tonquellen gleichzeitig an den Aktivlautsprecher angeschlossen werden. Mittels der Fernbedienung (Abb. 3, (13)) wird der Lautsprecher eingeschaltet und mit der Taste (19) eine Tonquelle ausgewählt. Die Lautstärke wird mittels der Tasten (14) reguliert, mit Taste (18) kann der Lautsprecher stumm geschalte werden. Mit den Tasten BASS (16) und TREBLE (15) konnen der Bass- und Hochtonpegel an die Aufstellung und den persönlichen Hörgeschmack angepasst werden. Mit der Taste LINEAR werden Bass- und Treble-Regler auf Neutralstellung zurückgesetzt. Alternativ kann der Lautsprecher am hinteren Anschlussfeld der Aktivbox (Abb. 2) bedient werden. Mit dem ersten Drücken des VOLUME/ SOURCE-Reglers (10) wird die Aktivbox eingeschaltet, weiteres Drucken schalte die Eingänge nacheinander durch. Durch das Drehen des Reglers wird die Lautstärke reguliert. Durch langes Drucken wird der Lautsprecher in den Standby-Modus geschalte.

Bite bechten Sie: Alle MAGNAT-Laatsprecher sind auf bestmoglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftoner und dem Hochtoter vermehr. Energie zugefuhrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.itte achten Si deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Si dann sofort leiser.

AUTO-STANDBY-FUNKTION

Das Gerät verfügbar über eine Auto-Standby-Funktion, die das Gerät automatisch in den Standby-Modus schaltet, wenn für ca. 60 Minuten kein Audiosignal an den Eingängen anliegt. Diese Funktion setzt eine EU-Verordnung zur Energieeinsparung um (1275/2008 EG) und verringer den Stromverbrauch, falls das Gerät versehentlich nach der Nutzung nicht ausgeschaltet wird.

Dlese Funktion kann folgendermaßen ausgeschaltet werden:

Drucken Sie die Taste MUTE auf der Fernbedienung. Halten Sie danach den Volume/Source-Regler auf der Rückseite des rechen Lautsprechers für 5 Sekunden gedrückt, und让他们 dann los. Zur Bestätigung blinkt die grüne LED im Display 2 Mal grün. Die Auto-Standby Funktion ist deaktiviert.

Wiederholen Sie den Vorgang, um die Auto-Standby-Funktion wieder zu aktivieren. Zur Bestätigung blinkt die grüne LED im Display 1 Mal grün.

ACHTUNG: Bei Eingriff in den Lautsprecher oder das Zubehor erlischt die Betriebserlaubnis. Zum Betrieb ist das mitgelieferte Zubehor zu verwenden. Zusätzliches Zubehor muss fur den Einsatzwreck vorgesehen und in einwandfreiem Zustand sein.

TECHNISCHE DATEN
MONITOR REFERENCE 5A MONITOR REFERENCE 3A MONITOR REFERENCE 2A

Konfiguration: 2,5 Wege Bassreflex, aktiv 2 Wege Bassreflex, aktiv 2 Wege Bassreflex, aktiv
Lautsprecherbestückung: 170 mm Tieftöner	170 mm Tiefmitteltöner	125 mm Tiefmitteltöner
Ausgangsleistung (RMS/Max.): 2 x 60 / 2 x 120 Watt 2 x 40 / 2 x 80 Watt 2 x 35 / 2 x 75 Watt
Frequenzbereich: 28 - 40.000 Hz	34 - 40.000 Hz	38 - 40.000 Hz
Übergangsfrequency:	3.200 Hz	3.300 Hz	3.500 Hz
Betriebsfrequenz:	2402 - 2480 MHz	2402 - 2480 MHz	2402 - 2480 MHz
Maximale ausgestrahnte Leistung (EN 62479):	2,41 dBm	2,41 dBm	2,41 dBm
Netzpannung:	100 - 240 V	100 - 240 V	100 - 240 V
Abmessungen (BxHxT):	205 x 908 x 282 mm	205 x 335 x 252 mm	175 x 290 x 205 mm
Gewicht
• Aktiver lautsprecher:	14,7 kg	6,4 kg	4,4 kg
• Passiver lautsprecher:	13,8 kg	5,8 kg	3,8 kg

HADAEKAUEE HcNoAb3OBAHNE

3To yctpoCTBO npeHa3hauheHO ToBko DAJ DOMaShero IcnoA5OBAHNA.

COAEPKHMOE

(A)1xAKTHBHyI rPOMKOROBOPHTAe
(B)1xPiaccBbIy rPOMKOrOBOpHTeA
(C) 1x ceteBOKa6eBdA kAHTNBHO rPOMKOROBOPTeA
(D) 1x BLOK DCTaHIOHOHHO ynpaBHeHRA, BKMOyA aKKMyAToPHyO 6aTapeio (2 x AAA)
(E) 3m Ka6eAb Dn rPOMKOrOBOpHTAe
(F) 1xPykoBOOCTBO no 3KcNMyatauBn(BKIOUaIraIpaHTNO)

PACNAKOBKA KOMIIAEKTA IPOPKOROBOPHTAEI

Octopokho pacnakobatr pomkoOBpnten npnaHaeXHOCTn npOBeptbo cdeepmme opunHaabno kaptoHHo Kopo6kn Ha ochoBe BbIeynomhyTO rncck. B cyuae tpaHcnpTHoro nobpexdeHn CJeYet 6paHTbcnK noCTaBnky. XpaHtBu ynakobouhmy MATEPma B HadejHOM MeTe. OpiunhaHnay ynaKOBka n03BOAerocyueCTBnBt b 6ecnpo6mHyIO nepeBO3kny npn no3dHeWem nepeee3e N B cyaue cepBHCHO 06caykbAHnra.

3AEMEHTbI YNPABAHNIA

3aementb06cayxnbHn aKTHBHO rpoMkoROBOpTeA (pnc.1):

• KpaChbI:peKIM OXnHaHn
  KpaChbIMrAHOHm:akTNBeHpeXnMOTKIOUeHn3ByKa,3ByKaHaYCTpOHTBeOTKHOueH
• 3eAeHbIaHaAOrOBbI BxOd aKTHBEN (Phono/Line)
• opaHkeBbI: BxOd AUX aKTHBEH (TIOAbNaHHbI pa3bEm Ha 3,5 MM)
  -6HpO3OBbI:UHΦpOBoB BXoA
• 6eAbyi: BxOaHDMI (ARC)
  CINH:BXoA Bluetooth aKTHBEH,coeAHHeH C yCTPOIcTBOM-NCTOHHKOM
  CINH,6bIcTPO MraOuN:BXoD Bluetooth actHB,ycTpoCTBO B peKmE cnapnBaHH
  CINHmMeAeHHoMnraioi:BXoAdbluethaKTHBEH,coeAHHeHcYCTpOHTBOM-HCTOHKOMOTCYTCTBYET

3AeMeHTbI 06cAYKBAHnHa AKTHBHO rPOMKOrOBOpTeHa Ha 3aHHe CTOpOHe (pHc.2)

(2) BbIKAIOUaTeIb
(3)PDAKIOUOHeHNE KcETIN
(4)BbIKAIOUaTeABPHONO/LINE
(5)Kaemma coeHHeHHc Kopnycom GND
(6)RCA IN:AHAANOROBbCTepeoBXOa（rHe3a Cinch）
(7) AUX IN: AHAANOBOBbI CTpeoBXOa (TIOAIIHbIaHHbI pa3bEm Ha 3,5 MM)
(8) OPTICAL: Ontnueckn uΦpOBoB BXoA
(9)HDMI (ARC):BxoA HDMI (ARC)
(10) NOBOPOTbH/HaKHMHOpeyAToP DABbBb6opa HcToUHnKa HpeyHpOBAHn rPOMKoCTN
(11) LEFT CHANNEL OUTPUT: NpoknueHne Aa naccBHO rpoMKorOBoputeA CaeBa

BHHMaHHe:

Tak KaK peHb Ndt O rpoMKorOBopHTeae CO BCTpoEHbIM yCHANTeAEM,ero Heo6xOaHMo NOkAIOHTb K AHHN 3KeKtpocetn C nOMOuBHO npAnooJHOrO cnaOBoro KaBeA.

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfren sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätstandard ermöglicht es für MAGNAT HiFi-Lautsprecher 5 Jahre und für MAGNAT HiFi-Elektronik 2 Jahre Garantie zu gewähren.

Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahrend der Garantiezeit beseitigem wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler berufen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an Ihren Fachhander. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt, die Kaufquittung beigeufigt ist.
5. Von der Garantie ausgenommen sind: Leuchtmittel Verschleibeile Transportschaden, sightbar oder unsichtbar (Reklamationen fur solche Schaden mnen umgehend bei der Transportfirma, Bahn oder Post eigereicht werden.) Kratzer in Metallteilen, Frontabdeckungen u.s.w. (These Defekte mnen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Handler rekramiert werden.) Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemae Bedienung (siehe Bedienungsanleitung), Beanspruchung oder auere gewaltsame Einwirkung entstandn sind. Unsachgemae repariercd er geanderte Gerate, die von anderer Seite als von uns geoffnet werden. Folgeschaden an fremden Geraten Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverstandnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gultig in Verbindung mit Ihrer Kaufquittung!

Magnat Audio-Produkte GmbH
