BEDIENUNGSANLEITUNG DigitRadio 570 CD IR TECHNISAT

DAB+/UKW/Internet-Stereoradio mit CD-Player, Bluetooth, Spotify Connect und Steuerung per App

Digital Radio 14:00 STAR/SAT RADIO Kenny Laggins - Danger Zone TechniSat DIGIT/RADIO CARD CARD VOLUME 1 2 3 4 5+ H M TENING CARD

1 Abbildungen

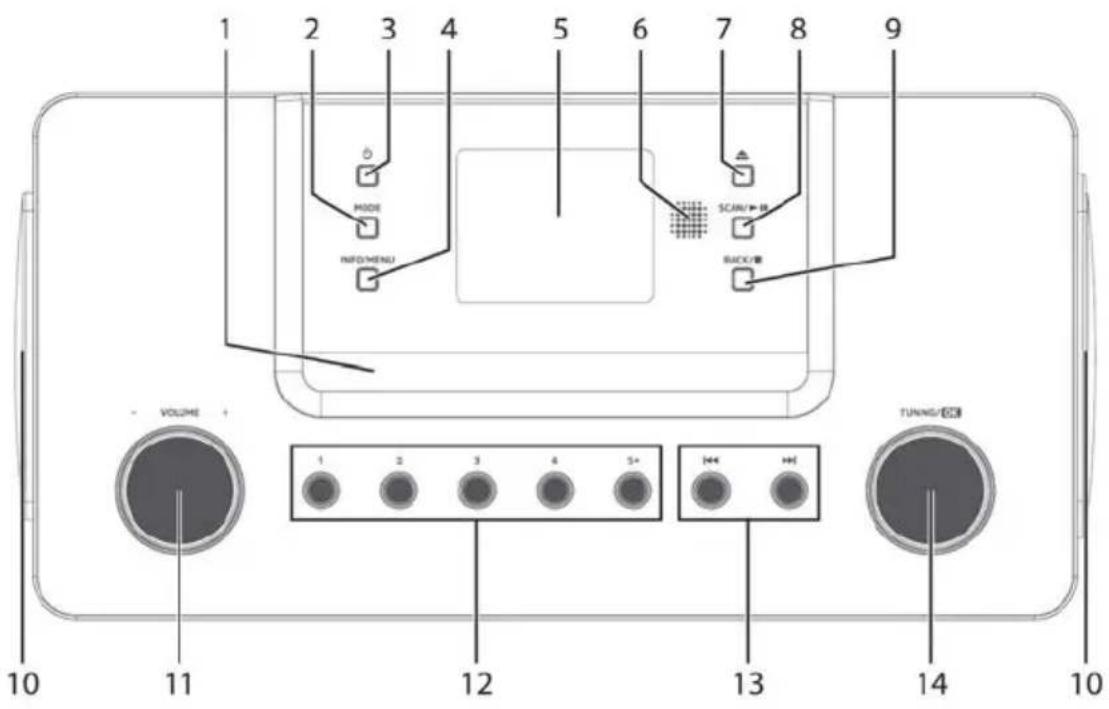

1.1 Frontansicht

1 2 3 4 5 6 7 8 9 MODE INFO/MENU SCAN/→ H RACK/→ VOLUME 1 2 3 4 5+ 13 TUNING/→ 10 11 12 13 14 10

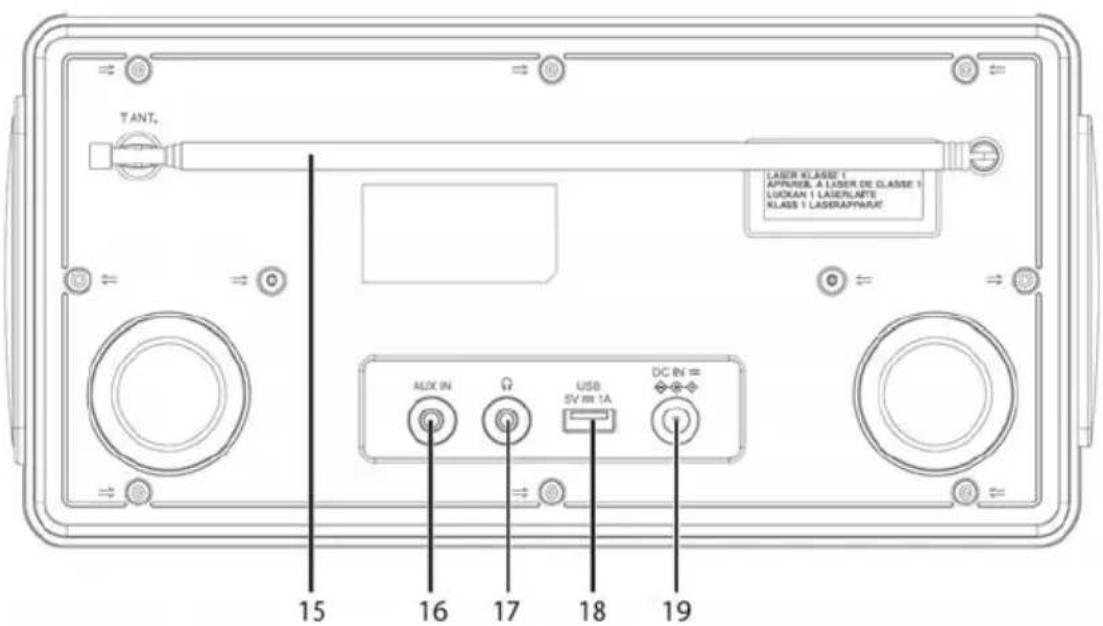

1.2 Rückansicht

T ANT. Laser KLASSE 1 APPRAREL A LASER DE CLASSE 1 LUOKAN 1 LASERLAFTE KLASSE 1 LASERAPPRAREL AUX IN USB 5V dB 1A DC IN = 15 16 17 18 19

1 CD-Fach 11 VOLUME+/-
2 MODE/Quellenwahl 12 Direktwahltasten
3 Ein/Standby/ 13 Titelsuche/Vorwärts/Rückwärts
4 INFO/MENU 14 TUNING/OK
5 Display 15 Teleskopantenne
6 IR-Empfänger 16 AUX-IN
7 CD-Auswurf/Eject 17 Kopfhöreranschluss
8 Wiedergabe/Pause 18 USB-Buchse
9 BACK/Stop 19 DC-IN
10 Lautsprecher

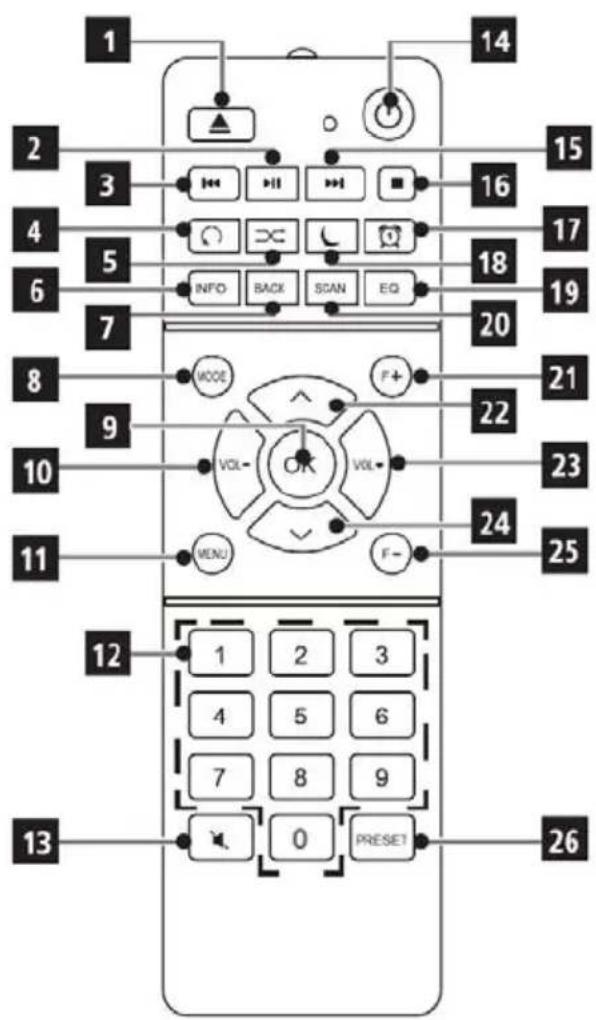

1.3 Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 1 2 3 4 5 6 7 8 9 0 PRESET MENU F+ VOL- VOL- F-

1 CD-Auswurf/Eject
2 Wiedergabe/Pause
3 Vorheriger Titel/Suchlauf
4 Wiederholung
5 Zufallswiedergabe(Shuffle)
6 INFO
7 BACK (Zurück)
8 MODE (Quellenwahl)
9 OK (Bestätigen)
10 VOL- (Leiser)
11 MENU
12 Zifferntasten
13 Mute (Stummschaltung)
14 Ein/Standby
15 Nächster Titel/Suchlauf
16 Stop
17 Wecker
18 Sleep-Timer
19 EQ (Equalizer)
20 SCAN (Sendersuchlauf)
21 F+ (Nächster Ordner)
22 ▲/Navigation
23 VOL+ (Lauter)
24 ▼/Navigation
25 F- (Vorheriger Ordner)
26 Favoritenspeicher

2 Inhaltsverzeichnis

1 Abbildungen....4

1.1 Frontansicht....4

1.2 Rückansicht 4

1.3 Fernbedienung....5

2 Inhaltsverzeichnis 6

3 Sicherheitshinweise 8

3.1 Verwendete Zeichen und Symbole 9

3.2 Bestimmungsgemäßer Gebrauch....10

3.3 Die Zielgruppe dieser Bedienungsanleitung....10

3.4 Sicherer Umgang mit dem DIGITRADIO 570 CD IR 10

4 Rechtliche Hinweise....12

4.1 Servicehinweise....13

5 Aufstellen des Gerätes....13

6 Beschreibung des DIGITRADIO 570 CD IR 14

6.1 Der Lieferumfang....14

6.2 Die besonderen Eigenschaften des DIGITRADIO 570 CD IR......14

6.3 DIGITRADIO 570 CD IR zum Betrieb vorbereiten....15

6.3.1 Antenne ausrichten....15

6.3.2 Netzteil anschließen 15

6.3.3 Batterien in Fernbedienung einlegen....15

6.4 Allgemeine Geräte-Funktionen 16

6.4.1 Gerät einschalten....16

6.4.2 Gerät ausschalten....16

6.4.3 Gerät mit der Fernbedienung bedienen....16

6.4.4 Lautstärke einstellen....17

6.4.5 Stummschaltung einschalten....17

6.4.6 Displayanzeigen aufrufen....17

6.4.7 Display-Anzeige....17

7 Menübedienung....17

7.1 Quellenwahl....18

8 Internet-Radio und Podcasts.... 18

8.1 Senderliste....19

8.2 Internetradio-Sender zu den Favoriten hinzufügen....19

8.3 Anwählen eines Favoriten-Senders....19

8.4 Löschen einer Programmplatz-Speicherung 19

10 Musik abspielen (USB Medien)....20

10.1 Medien wiedergeben 20

10.2 Wiederholen Funktion....20

11 Die DAB+ (Digital Radio)-Funktion....20

11.1 Was ist DAB+ 20

11.2 DAB Radioempfang 21

11.3 Suchlauf durchführen 21

11.3.1 Manuelle Suche....21

11.4 Sender wählen 21

11.5 DAB-Sender speichern....22

11.6 Anwählen der programmierten Stationen....22

11.7 Löschen einer Programmplatz-Speicherung 22

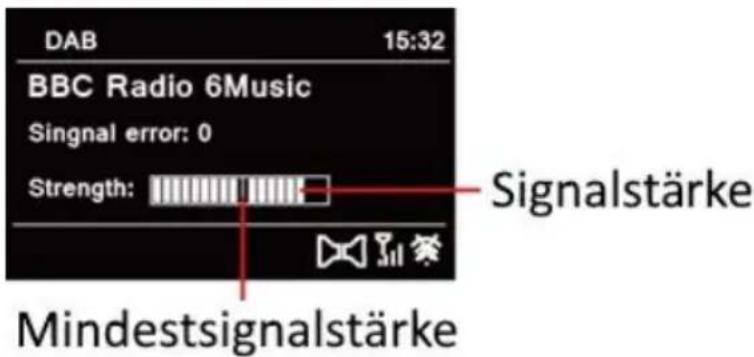

11.8 Signalstärke....22

11.10 DRC einstellen....23

11.11 Inaktive Stationen löschen....23

11.12 Senderreihenfolge anpassen....23

12 UKW-Betrieb 23

12.1 Radiobetrieb einschalten....23

12.2 UKW-Empfang mit RDS-Informationen 24

12.3 Manuelle Senderwahl.... 24

12.4 Automatische Senderwahl 24

12.5 Mono/Stereo einstellen 24

12.6 UKW-Sender speichern....25

12.7 Anwählen der programmierten Stationen....25

12.8 Löschen einer Programmplatz-Speicherung 25

13 Bluetooth....25

13.1 Bluetoothmodus aktivieren....25

13.2 Koppeln....26

13.3 Musik wiedergeben....26

14 Audio/MP3 CDs abspielen 27

14.1 Allgemeine Informationen zu CD's/MP3 CD's......27

14.2 Welche Discs Sie verwenden können 27

14.3 CD abspielen 28

14.4 Titel einstellen....28

14.5 Schneller Suchlauf 28

14.6 Wiederholen Funktion....28

14.7 Wiedergabe programmieren....29

15 Audioeingang....29

16 Erweiterte Funktionen....29

16.1 Sleep Funktion....29

16.2 Wecker 30

16.2.1 Weckzeit einstellen ....30

16.2.2 Wecker nach Alarm ausschalten 31

16.2.3 Wecker ausschalten....31

17 Systemeinstellungen....31

17.1 Equalizer....31

17.2 Audiostream Qualität 31
17.3 Interneteinstellungen....32
17.3.1 WPS-Verbindung....32
17.4 Zeiteinstellungen....33
17.5 Sprache....33
17.6 Werkseinstellung....34
17.7 Software Update ....34
17.8 Einrichtungsassistent....34
17.9 Info....35
17.10 Displaybeleuchtung 36
17.11 Datenschutzhinweise....36
18 Reinigen....36
19 Fehler beseitigen 37
20 Technische Daten / Herstellerhinweise....38

3 Sicherheitshinweise

Vorwort

Sehr geehrte Kunden,

vielen Dank, dass Sie sich für das DIGITRADIO 570 CD IR von TechniSat entschieden haben.

Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen

Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen.

Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch des DIGITRADIO 570 CD IR.

Sie richtet sich an jede Person, die das Radio aufstellt, anschließt, bedient, reinigt oder entsorgt. Bewahren Sie die Bedienungsanleitung für ein späteres Nachschlagen an einem sichern Ort auf.

Eine Bedienungsanleitung in aktueller Form finden Sie auf der TechniSat Homepage www.technisat.de.

Wir haben die Bedienungshinweise so verständlich wie möglich verfasst und so knapp wie nötig gehalten.

Wir wünschen Ihnen viel Freude mit Ihrem

TechniSat DIGITRADIO 570 CD IR!

Ihr

TechniSat Team

3.1 Verwendete Zeichen und Symbole

In dieser Bedienungsanleitung:

Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter:

GEFAHR - Schwere Verletzungen mit Todesfolge

WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge

ACHTUNG - Verletzungen

Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten sollten. Des Weiteren beschreibt er weitere Funktionen zu Ihrem Gerät.

Warnung vor elektrischer Spannung. Befolgen Sie alle Sicherheitshinweise, um einen elektrischen Schlag zu vermeiden. Öffnen Sie niemals das Gerät.

Auf dem Gerät:

Benutzung in Innenräumen - Geräte mit diesem Symbol sind nur für die Verwendung in Innenräumen geeignet.

Schutzklasse II - Elektrogeräte der Schutzklasse II sind Elektrogeräte die durchgehende doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben. Das Gehäuse eines isolierstoffumschlossenen Elektrogerätes der Schutzklasse II kann teilweise oder vollständig die zusätzliche oder verstärkte Isolierung bilden.

Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2012/19/EU des Europäischen Parlaments und Rates vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte - fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Beachten Sie alle Hinweise und Sicherheitshinweise in dieser Bedienungsanleitung. Heben Sie die Bedienungsanleitung für späteres Nachschlagen an einem sicheren Ort auf.

Das Netzteil Ihres Gerätes entspricht der Energieeffizienzklasse VI.

Dieses Symbol zeigt die Polarität der Gleichspannung am DC-Stecker des Steckernetzteiles an.

3.2 Bestimmungsgemäßer Gebrauch

Das Gerät ist für den Empfang von Radiosendungen über DAB+, FM und Internet entwickelt. Musikmedien können über eine WLAN-Netzwerkverbindung oder Bluetooth gestreamt werden. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet.

3.3 Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt.

3.4 Sicherer Umgang mit dem DIGITRADIO 570 CD IR

Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum Umweltschutz zu leisten.

Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Gerätes.

WARNUNG!

Öffnen Sie niemals das Gerät!

Das Berühren Spannung führender Teile ist lebensgefährlich!

Beachten Sie alle nachfolgenden Hinweise zur bestimmungsgemäßen Nutzung des Gerätes und um Gerätedefekten und Personenschäden vorzubeugen.

• Reparieren Sie das Gerät nicht selbst. Eine Reparatur darf nur von geschultem Fachpersonal durchgeführt werden. Wenden Sie sich an unsere Kundendienststellen.
• Das Gerät darf nur in den dafür angegebenen Umgebungsbedingungen betrieben werden.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, trennen Sie es vom Stromnetz und verständigen Sie den Service
• Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
• Bei auffälligem Gerätedefekt, Geruchs- oder Rauchentwicklung, erheblichen Fehlfunktionen, Beschädigungen an Gehäuse unverzüglich den Service verständigen.
• Das Gerät darf nur an die auf dem Netzteil aufgedruckten Netzspannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

• Wenn das Gerät Schäden aufweist, darf es nicht in Betrieb genommen werden.

• Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Duschen, Swimmingpools oder fließendem/spritzendem Wasser in Betrieb. Es besteht die Gefahr eines elektrischen Schlages und/oder Gerätedefekten.

• Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen. Die Anschlusskontakte nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.
• Folien und Kleinteile von Kindern fernhalten. Erstickungsgefahr!
• Es ist verboten Umbauten am Gerät vorzunehmen.
• Der CD-Player verwendet einen unsichtbaren Laserstrahl. Dieser kann Ihre Augen bei falscher Handhabung verletzten. Schauen Sie niemals in das geöffnete CD-Fach.

- Dieses Gerät wurde als Laser-Gerät der Klasse 1 (CLASS 1 LASER) eingestuft.

4 Rechtliche Hinweise

Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 570 CD IR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://konf.tsat.de/?ID=23123

TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.

Änderungen und Druckfehler vorbehalten. Stand 07/21. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. Die jeweils aktuelle Version der Anleitung erhalten Sie im PDF-Format im Downloadbereich der TechniSat-Homepage unter www.technisat.de.

DIGITRADIO 570 CD IR und TechniSat sind eingetragene Marken der:

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

Www.technisat.de

Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

In den nachfolgend aufgeführten Ländern darf das Gerät im 5GHz WLAN-Bereich nur in geschlossenen Räumen betrieben werden.

BE CY FI FR HU LV LI
LU NL ES SE UK CH DE

4.1 Servicehinweise

Dieses Produkt ist qualitätsgeprüft und mit der gesetzlichen Gewährleistungszeit von 24 Monaten ab Kaufdatum versehen. Bitte bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei Gewährleistungsansprüchen wenden Sie sich bitte an den Händler des Produktes.

Hinweis!

Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere Technische Hotline:

Mo. - Fr. 8:00 - 18:00 unter Tel.: [phone] erreichbar.

Reparaturaufträge können auch direkt online unter www.technisat.de/reparatur, beauftragt werden.

Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift:

TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt

5 Aufstellen des Gerätes

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung.

Hinweis:

- Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden. Die notwendige Luftzirkulation kann dadurch unterbrochen werden. Dies könnte möglicherweise zu einem Gerätebrand führen.

- Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

- Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z. B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

• Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät.
• Halten Sie das DIGITRADIO 570 CD IR von Geräten fern, die starke Magnetfelder erzeugen.
• Stellen Sie keine schweren Gegenstände auf das Gerät.
• Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann. Stellen Sie sicher, dass das Netzkabel oder das Netzteil immer leicht zugänglich sind, sodass Sie das Gerät schnell von der Stromversorgung trennen können!

  Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.
  Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!
  Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!
  Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

6 Beschreibung des DIGITRADIO 570 CD IR

6.1 Der Lieferumfang

Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist:

1x DIGITRADIO 570 CD IR
1x Fernbedienung + Batterien
1x Netzteil
1x Bedienungsanleitung

6.2 Die besonderen Eigenschaften des DIGITRADIO 570 CD IR

Das DIGITRADIO 570 CD IR besteht aus einem DAB+/UKW/Internetradio-Empfänger, mit folgend aufgeführten Funktionen:

• Sie können bis zu 20 DAB+/UKW/Internetradio-Sender speichern.
• Das Radio empfängt auf den Frequenzen UKW 87,5–108 MHz (analog) und DAB+ 174,9–239,2 MHz (digital Antenne).
• Internetradio über WLAN-Verbindung.
• Spotify Connect
• MP3-CD-Player
• Das Gerät verfügt über eine Zeit- und Datumsanzeige.
• Musikwiedergabe über eine Bluetooth-Verbindung.
• Wecker und Sleeptimer-Funktion.
• Steuerung mit der TechniSat CONNECT-App.

6.3 DIGITRADIO 570 CD IR zum Betrieb vorbereiten

6.3.1 Antenne ausrichten

Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Teleskopantenne kann ein ausgezeichneter Empfang erzielt werden.

Lösen Sie die Teleskopantenne (15) aus ihrer Halterung, richten Sie sie auf und ziehen Sie sie der Länge nach aus.

Wichtig ist oft die exakte Ausrichtung der Antenne, insbesondere in den Randgebieten des DAB+ -Empfangs. Im Internet kann man z. B. unter „www.dabplus.de“ die Lage des nächstgelegenen Sendemastes schnell ausfindig machen.

Starten Sie den ersten Suchlauf an einem Fenster in Richtung des Sendemastes. Bei schlechtem Wetter kann der DAB+ -Empfang nur eingeschränkt möglich sein.

Fassen Sie die Antenne während der Wiedergabe eines Senders nicht an. Dies kann zu Empfangsbeeinträchtigungen und Tonaussetzern führen.

6.3.2 Netzteil anschließen

Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken.

WARNUNG!

Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages!

ACHTUNG!

Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

Verbinden Sie das mitgelieferten Netzteil mit der mit DC-IN (19) beschrifteten Buchse an der Rückseite des DIGITRADIO 570 CD IR. Verbinden Sie danach das Netzteil mit dem Stromnetz.

6.3.3 Batterien in Fernbedienung einlegen

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung, indem Sie es in Pfeilrichtung schieben.
Legen Sie die Batterien (2x AAA 1,5V) gemäß der im Batteriefach abgebildeten Polung in das Batteriefach ein.

Schließen Sie den Batteriefachdeckel wieder sorgfältig, so dass die Haltelaschen des Deckels im Gehäuse einrasten.

Zum Betrieb der Fernbedienung benötigen Sie 2x alkalische Batterie, Typ Micro, 1,5 V, LR03/AAA. Achten Sie beim Einlegen auf die richtige Polung.

• Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen.
• Wenn das Gerät längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Wichtiger Hinweis zur Entsorgung: Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterie niemals in den normalen Hausmüll.

6.4 Allgemeine Geräte- Funktionen

Sie können Einstellungen und Funktionen sowohl mit den Tasten am Gerät wie auch mit der Fernbedienung vornehmen. Die Beschreibung der Bedienung in dieser Bedienungsanleitung erfolgt mit den Tasten der Fernbedienung.

6.4.1 Gerät einschalten

Durch Drücken der Taste Ein/Standby (3) am Gerät bzw. Ein/Standby (14) auf der Fernbedienung, können Sie das Gerät einschalten bzw. wieder in Standby schalten.

Nach dem erstmaligen Einschalten können Sie den Einrichtungsassistent starten (Punkt 17.8). Hier können Sie Datum und Uhrzeit entweder über DAB/UKW, Internet oder keine Aktualisierung (manuell) festlegen. Anschließend wird versucht, eine Verbindung zu einem WLAN-Netzwerk herzustellen. Wählen Sie hierzu das entsprechende WLAN-Netz aus, und geben Sie ggf. das WLAN-Passwort mit der Fernbedienung ein.

6.4.2 Gerät ausschalten

Durch Drücken der Taste Ein/Standby ^① (3) am Gerät bzw. Ein/Standby (14) auf der Fernbedienung, können Sie das Gerät in Standby schalten. Datum und Uhrzeit erscheint im Display.

6.4.3 Gerät mit der Fernbedienung bedienen

Mit der Infrarot-Fernbedienung können Sie die wichtigsten Funktionen des Gerätes bequem vom Sitzplatz aus bedienen. Bei der Bedienung des Gerätes mit der Fernbedienung beachten Sie bitte folgende Punkte:

Die Fernbedienung auf die Gerätefront richten.
Es muss Sichtverbindung zwischen Sender und Empfänger gewährleistet sein.
Nimmt die Reichweite der Fernbedienung ab, sollten die Batterien gegen neue ausgewechselt werden.

Die maximale Reichweite beträgt ungefähr 5 Meter frontal vor dem Gerät.

6.4.4 Lautstärke einstellen

Stellen Sie die Lautstärke mit den Tasten VOL +/- (10, 23) der Fernbedienung oder VOLUME +/- (11) am Gerät ein. Die eingestellte Lautstärke wird im Display angezeigt.

6.4.5 Stummschaltung einschalten

Sie können die Lautstärke mit einem Tastendruck auf die Taste MUTE (13) abschalten.

Dieser Modus wird in der Statusleiste durch ein entsprechendes Icon signalisiert.

Ein erneutes Drücken der Taste MUTE schaltet die Lautstärke wieder ein.

6.4.6 Displayanzeigen aufrufen

Durch mehrmaliges Drücken der Taste INFO (6), während Sie eine Quelle wiedergeben, können Sie einige Zusatzinformationen einblenden und durchschalten.

6.4.7 Display-Anzeige

Aktuelle Quelle Sendername, Titel, Interpret, Zusatzinfos, Menü, Listen FM 15:36 87.50MHz Uhrzeit Statusleiste

Je nach gewählter Funktion/Quelle, kann die dargestellte Displayanzeige abweichen. Beachten Sie die Hinweise auf dem Display.

7 Menübedienung

Die Menü-Navigation erfolgt Hauptsächlich mit den Tasten MENU, ▲/▼ und OK der Fernbedienung bzw. INFO/MENU und dem TUNING/OK Drehregler am Gerät. Das Menü ist aufgeteilt in das jeweilige Untermenü der aktuell gewählten Quelle und dem Hauptmenü. Drücken Sie die Taste MENU (auf der Fernbedienung) oder halten Sie die Taste INFO/MENU (am Gerät) gedrückt, bis das Untermenü der aktuellen Quellen geöffnet wird.

Mit den Tasten ▲/▼ der Fernbedienung bzw. durch drehen des TUNING/OK Drehregler, kann Navigiert werden. Drücken Sie die Taste OK der Fernbedienung oder den TUNING/OK Drehregler am Gerät, um eine Auswahl zu treffen.

* Markiert die aktuelle Auswahl.

Durch Drücken der Taste BACK gelangt man einen Schritt zurück.

Menü schließen: Taste BACK oder MENU mehrmals drücken oder ca. 15 Sekunden warten.

7.1 Quellenwahl

Drücken Sie die Taste MODE so oft, bis die gewünschte Quelle im Display angezeigt wird.

Alternativ:

Drücken Sie die Taste MENU.

Wählen Sie mit den Tasten ▲ oder ▼ den Eintrag [Hauptmenü], und bestätigen Sie Ihre Auswahl mit OK.

Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Quelle aus, und bestätigen Sie Ihre Auswahl mit OK.

8 Internet-Radio und Podcasts

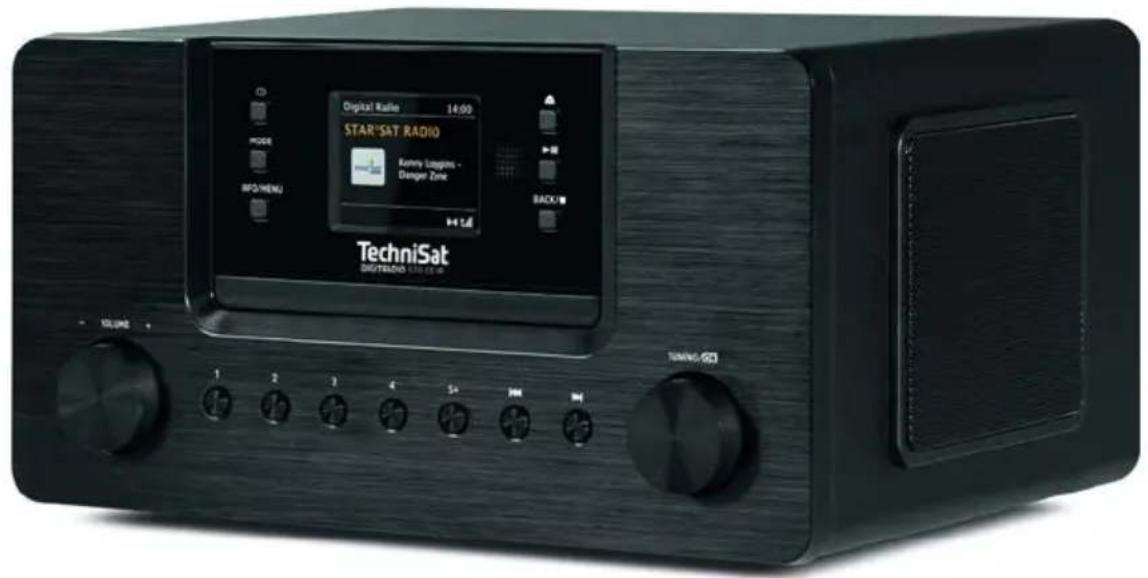

Das DIGITRADIO 570 CD IR ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender/Podcasts empfangen zu können, benötigen Sie einen WLAN-Router mit Internet-Zugang.

Drücken Sie die Taste MODE so oft, bis [Internet Radio] bzw. [Podcast] im Display angezeigt wird.

Alternativ:

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > Internet Radio] oder [Podcasts].

Starten Sie zum ersten Mal den Internet-Radio Betrieb, ohne dass eine WLAN-Verbindung konfiguriert wurde, erscheint der Suchlauf Assistent, welcher Ihnen alle in Reichweite befindlichen WLAN-Stationen anzeigt. Wählen Sie das ihnen bekannte WLAN-Netz mit ▲/▼ und OK aus, und geben Sie das entsprechende Passwort über die eingeblendete Tastatur ein. Wählen Sie anschließend OK rücken Sie die Taste OK. War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken in der Statusleiste des Displays.

Um die Eingabe abzubrechen, wählen Sie 📊CANCE!cken Sie die Taste OK. Haben Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit BKSFP en.

8.1 Senderliste

Drücken Sie die Taste MENU und wählen Sie [Senderliste] bzw. [Poscast-Liste]. Drücken Sie die Taste OK.

Unter Senderliste werden alle Internet-Radiostationen in verschiedenen Kategorien unterteilt angezeigt.

Wählen Sie anhand einer Kategorie/Land/Genre einen Sender und drücken Sie die Taste OK.

Um Zusätzliche Informationen zum aktuell wiedergegebenen Sender zu erhalten, drücken Sie mehrmals die Taste INFO (Punkt 6.4.6).

8.2 Internetradio-Sender zu den Favoriten hinzufügen

Der Favoritenspeicher kann bis zu 20 Stationen speichern.

Die gespeicherten Sender bleiben auch nach einem Stromausfall erhalten.

Den gewünschten Sender einstellen.
Drücken Sie eine der Zifferntasten 1 ... 10 auf der Fernbedienung und halten Sie diese gedrückt, bis [gespeichert.] im Display erscheint.
Speichern weiterer Sender: Vorgang wiederholen.

Alternativ:

Halten Sie die Taste PRESET gedrückt, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

8.3 Anwählen eines Favoriten-Senders

Die gewünschte Zifferntaste 1 ... 10 kurz drücken. Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint [Speicherplatz leer].

Alternativ:

Drücken Sie kurz die Taste PRESET, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

8.4 Löschen einer Programmplatz-Speicherung

Speichern Sie einfach einen neuen Sender auf den jeweiligen Programmplatz.

9 Spotify Connect

Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify.

Auf spotify.com/connect erfährst du mehr.

Die Spotify Software unterliegt dritt-Anbieter Lizenzen, die Sie hier finden: http://www.spotify.com/connect/third-party-licenses

10 Musik abspielen (USB Medien)

Sie haben die Möglichkeit, Musik-Medien auf einem USB Datenträger, über das DIGITRADIO 570 CD IR abzuspielen. Hierzu muss das USB Medium am USB Anschluss angeschlossen sein.

Drücken Sie die Taste MODE so oft, bis [USB] im Display angezeigt wird. Alternativ:

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > USB].

10.1 Medien wiedergeben

Wird ein Titel wiedergegeben, erscheint im Display [F01 T001 01:15]. Dabei steht [F01] für den aktuell gewählten Ordner (in dem Fall der erste), [T001] gibt der ersten Titel, gefolgt von der Abspieldauer des aktuellen Titels.
Befinden Sich auf dem USB-Stick mehrere Ordner mit Musikstücken, kann der Ordner (F) mit den Tasten F+/F- gewechselt werden.

Wiedergabe/Pause.

Nächster Titel, gedrückt halten für Suchlauf.

2x drücken für vorherigen Titel, gedrückt halten für Suchlauf.

Wiedergabe stoppen.

10.2 Wiederholen Funktion

Sie können auswählen, ob Sie einen Titel, den ganzen Ordner/Album oder alle Stücke wiederholen möchten.

Drücken Sie hierzu mehrmals die Taste Wiederholung. Der angewählte Modus wird im Display anhand eines Icons angezeigt (Wiederholen 1x, Wiederholen Album, Wiederholen Alles).

Um die Funktion wieder Auszuschalten, drücken Sie die Taste Wiederholung so oft, bis kein Icon mehr angezeigt wird.

Drücken Sie die Taste Shuffle (5), um die Titel in zufälliger Reihenfolge wiederzugeben.

11 Die DAB+ (Digital Radio)-Funktion

11.1 Was ist DAB+

DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können. Anders als bei herkömmlichen Analogradiosendern werden bei DAB+ mehrere Sender auf ein und derselben Frequenz ausgestrahlt. Dies nennt man Ensemble oder Multiplex. Ein Ensemble setzt sich aus der Radiostation sowie mehreren Servicekomponenten oder Datendiensten zusammen, welche individuell von den Radiostationen gesendet werden. Infos z. B. unter www.dabplus.de oder www.dabplus.ch.

11.2 DAB Radioempfang

Drücken Sie die Taste MODE so oft, bis [DAB Radio] im Display angezeigt wird.

Alternativ:

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > DAB+].

Wird DAB zum ersten Mal gestartet, wird ein kompletter Sendersuchlauf durchgeführt. Anschließend wird die Senderliste angezeigt (siehe Punkt 11.4).

11.3 Suchlauf durchführen

Der automatische Suchlauf scannt alle DAB Band III – Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden.

Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben.

Um einen vollständigen Suchlauf durchzuführen, drücken Sie die Taste SCAN (20). „Suchlauf“ erscheint im Display. Die Suche startet, im Display erscheint der Fortschrittsbalken.
Drücken Sie nach Abschluss die Tasten ▲ oder ▼ und OK, um einen Sender zu wählen.

Alternativ:

Drücken Sie die Taste MENU und wählen Sie mit den Tasten ▲ oder ▼ [Vollständiger Suchlauf]. Bestätigen Sie durch Drücken von OK.

Wird keine Station gefunden, prüfen Sie die Antenne und verändern Sie ggf. den Aufstellort (Punkt 6.3.1).

11.3.1 Manuelle Suche

Möchten Sie einen manuellen Sendersuchlauf durchführen, gehen Sie folgendermaßen vor:

Wählen Sie [MENU] > [Manuell einstellen] und drücken Sie die Taste OK.
Wählen Sie mit den Tasten ▲ oder ▼ eine Senderfrequenz und drücken Sie die Taste OK.

Werden Sender auf der gewählten Frequenz übertragen, wird dies am Stabilitätsbalken dargestellt (siehe auch Punkt 11.8). Befinden Sich diese Sender noch nicht in Ihrer Senderliste, werden diese jetzt dort gespeichert.

11.4 Sender wählen

Sie können die gefundenen Sender am Gerät prüfen. Dazu die Tasten ▲ oder ▼ drücken.
Um einen Sender auszuwählen, OK drücken.

Alternativ können Sie auch die Taste MENU drücken und mit ▲ oder ▼ > [Senderliste] wählen.

11.5 DAB-Sender speichern

Der Favoritenspeicher kann bis zu 20 Stationen speichern.

Die gespeicherten Sender bleiben auch nach einem Stromausfall erhalten.

Den gewünschten Sender einstellen.

Drücken Sie eine der Zifferntasten 1 ... 10 auf der Fernbedienung und halten Sie diese gedrückt, bis [gespeichert.] im Display erscheint.

Speichern weiterer Sender: Vorgang wiederholen.

Alternativ:

Halten Sie die Taste PRESET gedrückt, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

11.6 Anwählen der programmierten Stationen

Die gewünschte Zifferntaste 1 ... 10 kurz drücken. Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint [Speicherplatz leer].

Alternativ:

Drücken Sie kurz die Taste PRESET, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

11.7 Löschen einer Programmplatz-Speicherung

Neuen Sender auf jeweiligen Programmplatz speichern.

11.8 Signalstärke

Drücken Sie mehrmals die Taste INFO (6). Die Signalstärke wird dargestellt.
Die Aussteuerung des Balken zeigt den aktuellen Pegel.

DAB 15:32 BBC Radio 6Music Singnal error: 0 Strength: Signalstärke Mindestsignalstärke

Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Antenne ggf. wie unter Punkt 6.3.1 beschrieben aus.

Mehrfaches Drücken der INFO-Taste schaltet durch verschiedene Informationen, wie z.B. Programmtyp, Multiplexname, Frequenz, Signalfehlerrate, Datenbitrate, Programmformat, Datum.

Falls vom Programmanbieter unterstützt, erlaubt der Dynamic Label Plus Dienst beispielsweise den Namen der aktuellen Sendung oder den Titel und Interpreten zusätzlich einzublenden.

11.10 DRC einstellen

Die Kompressionsrate gleicht Dynamikschwankungen und damit einhergehende Lautstärkevariationen aus.

Drücken Sie die Taste MENU und wählen Sie > [Lautstärkeanpassung], um die gewünschte Kompressionsrate auszuwählen.
Wählen Sie mit den Tasten ▲/▼ die Kompressionsrate:

DRC hoch - Hohe Kompression

DRC tief - Niedrige Kompression

DRC aus - Kompression abgeschaltet.

Bestätigen Sie durch Drücken von OK.

11.11 Inaktive Stationen löschen

Drücken Sie die Taste MENU und wählen Sie mit ▲ oder ▼ > [Inaktive Sender löschen].
Bestätigen Sie durch Drücken von OK.
Wählen Sie mit ▲ oder ▼ > [Ja] und bestätigen Sie durch Drücken von OK.

11.12 Senderreihenfolge anpassen

Drücken Sie die Taste MENU und anschließend mit ▲ oder ▼ > [Senderreihenfolge].

Wählen Sie eine Sortierart mit ▲ oder ▼ und bestätigen Sie Ihre Auswahl mit OK.

Sie haben die Wahl zwischen: Alphanumerisch und Anbieter.

12 UKW-Betrieb

12.1 Radiobetrieb einschalten

Drücken Sie die Taste MODE so oft, bis [FM-Radio] im Display angezeigt wird.

Alternativ:

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > FM].

Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt.

Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender.

Bei RDS-Sendern erscheint der Sendername.

Um den Empfang zu verbessern, richten Sie die Antenne aus.

12.2 UKW-Empfang mit RDS-Informationen

RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender. Sendeanstalten mit RDS senden z.B. ihren Sendernamen oder den Programmtyp. Dieser wird im Display angezeigt.

Das Gerät kann die RDS-Informationen:

RT (Radiotext),

PS (Sendername),

PTY (Programmtyp)

darstellen.

12.3 Manuelle Senderwahl

Drücken Sie ▲ oder ▼ im UKW-Betrieb, um den gewünschten Sender einzustellen. Das Display zeigt die Frequenz in Schritten von 0,05 MHz an.

12.4 Automatische Senderwahl

Drücken Sie SCAN (20), um den automatischen Sendersuchlauf zu starten. Im Display läuft die Senderfrequenz aufwärts.

oder

Halten Sie ▲ oder ▼ im UKW-Betrieb ca. 2 Sekunden gedrückt, um automatisch den nächsten Sender mit ausreichendem Signal zu suchen.

Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext.

Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Senderwahl.

Sie können im Menü > Suchlauf-Einstellung einstellen, ob der Suchlauf nur starke Sender findet (Nur kräftige Sender). Drücken Sie hierzu die Taste MENU > Suchlauf-Einstellungen > [Ja]. Bestätigen Sie die Auswahl mit OK. Bei der Einstellung [NEIN] stoppt der Sendersuchlauf bei jedem Sender. Allerdings können diese auch gestört sein.

12.5 Mono/Stereo einstellen

Drücken Sie die Taste MENU und wählen Sie mit ▲ oder ▼ > [Audio Einstellung].

Wählen Sie [JA], um die Wiedergabe nur in Mono-Ton bei schwachem FM-Empfang wiederzugeben.
Bestätigen Sie durch Drücken von OK.

12.6 UKW-Sender speichern

Der Favoritenspeicher kann bis zu 20 Stationen speichern.

Die gespeicherten Sender bleiben auch nach einem Stromausfall erhalten.

Den gewünschten Sender einstellen.
Drücken Sie eine der Zifferntasten 1 ... 10 auf der Fernbedienung und halten Sie diese gedrückt, bis [gespeichert.] im Display erscheint.
Speichern weiterer Sender: Vorgang wiederholen.

Alternativ:

Halten Sie die Taste PRESET gedrückt, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

12.7 Anwählen der programmierten Stationen

Die gewünschte Zifferntaste 1 ... 10 kurz drücken. Haben Sie keinen Sender auf den gewählten Programmplatz gespeichert, erscheint [Speicherplatz leer].

Alternativ:

Drücken Sie kurz die Taste PRESET, wählen Sie mit den Tasten ▲/▼ einen Favoritenspeicherplatz 1...20 und drücken Sie die Taste OK.

12.8 Löschen einer Programmplatz-Speicherung

Neuen Sender auf jeweiligen Programmplatz speichern.

13 Bluetooth

13.1 Bluetoothmodus aktivieren

Drücken Sie die Taste MODE so oft, bis [Bluetooth Audio] im Display angezeigt wird.

Alternativ:

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü >Bluetooth].

In der Statusleiste des Displays wird durch ein blinkendes [BT] der Koppelmodus signalisiert.

Wurde das DIGITRADIO 570 CD IR bereits einmal mit einem anderen Gerät gekoppelt, welches sich in Reichweite befindet, wird die Verbindung automatisch hergestellt.

13.2 Koppeln

Aktivieren Sie Bluetooth an Ihrem Musik-Player, z. B. einem Smartphone oder Tablet.

Wie Sie Bluetooth an Ihrem Musik-Player aktivieren, entnehmen Sie bitte der entsprechenden Bedienungsanleitung des Gerätes, welches Sie mit dem DIGITRADIO 570 CD IR koppeln möchten.

Bitte beachten Sie, dass sich immer nur 1 Gerät mit dem DIGITRADIO 570 CD IR verbinden kann.

Beachten Sie, die maximale Bluetooth-Reichweite von 10 Metern nicht zu überschreiten, um eine einwandfreie Wiedergabequalität zu gewährleisten.

Wählen Sie an Ihrem Musik-Player die Liste mit gefundenen Bluetooth-Geräten.
Suchen Sie in der Liste den Eintrag DIGITRADIO 570 CD IR und wählen Sie diesen aus. Sollten Sie zur Eingabe einer PIN aufgefordert werden, geben Sie "0000" (4x Null) ein.
Ist die Koppelung erfolgreich abgeschlossen, hört [BT] im Display des DIGITRADIO auf zu blinken.

13.3 Musik wiedergeben

Wählen Sie an Ihrem Musik-Player einen Musiktitel aus, und geben Sie ihn wieder.
Der Ton wird nun über das DIGITRADIO 570 CD IR wiedergegeben.

Mit Hilfe der Wiedergabe-Tasten auf der Fernbedienung des DIGITRADIO können Sie die Wiedergabe an Ihrem Musik-Player steuern (nur mit kompatiblen Geräten).

Wiedergabe/Pause.

Nächster Titel.

2x drücken für vorherigen Titel, 1x drücken für Titel von Anfang wiedergeben.

Wiedergabe stoppen.

Beachten Sie, die Lautstärke an Ihrem Musik-Player nicht zu leise zu stellen.

14 Audio/MP3 CDs abspielen

14.1 Allgemeine Informationen zu CD's/MP3 CD's

Das Gerät ist für Musik-CDs geeignet, die mit Audio-Daten (CD-DA oder MP3 für CD-R und CD-RW) bespielt sind. MP3-Formate müssen mit ISO 9660 Level 1 oder Level 2 erstellt werden. Multisession-CDs können nicht gelesen werden.

Im MP3-Betrieb sind die Begriffe „Folder“ = Album und „Titel“ ausschlaggebend. „Album“ entspricht dem Ordner am PC, „Titel“ der Datei am PC oder einem CD-DA-Titel.

Das Gerät sortiert die Alben bzw. die Titel eines Albums nach Namen in alphabetischer Reihenfolge. Wenn Sie eine andere Reihenfolge bevorzugen sollten, ändern Sie den Namen des Titels bzw. Albums und stellen Sie eine Nummer vor den Namen.

Beim Brennen von CD-R und CD-RW mit Audio-Daten können verschiedene Probleme auftreten, die eine störungsfreie Wiedergabe bisweilen beeinträchtigen. Ursache hierfür sind fehlerhafte Software- und Hardware-Einstellungen oder der verwendete Rohling. Falls solche Fehler auftreten, sollten Sie den Kundendienst Ihres CD-Brenner/Brennersoftware-Herstellers kontaktieren oder entsprechende Informationen – z.B. im Internet – suchen.

Wenn Sie Audio-CDs anfertigen, beachten Sie die gesetzlichen Grundlagen und verstoßen Sie nicht gegen die Urheberrechte Dritter.

Das Gerät kann CDs mit MP3 Daten und normale Audio CDs (.wav) abspielen. Keine anderen Erweiterungen, wie z.B. *.doc, *.txt, *.pdf usw. benutzen, wenn Audiodateien zu MP3 gewandelt werden.

Aufgrund der Vielfalt an unterschiedlicher Encodersoftware kann nicht garantiert werden, dass jede MP3 Datei störungsfrei abgespielt werden kann.

Bei fehlerhaften Titeln/Files wird die Wiedergabe beim nächsten Titel/File fortgesetzt.

Es ist von Vorteil beim Brennen der CD mit niedriger Geschwindigkeit zu brennen und die CD als Single-Session und finalisiert anzulegen.

14.2 Welche Discs Sie verwenden können

Der CD-Player ist mit CD-, CD-R/RW- und MP3-CD Medien kompatibel.

Wenn Sie das Gerät transportieren, entfernen Sie die Disc aus dem Laufwerk. Damit vermeiden Sie Beschädigungen am CD-Player und der Disc.

Die Wiedergabequalität bei MP3-CDs ist von der Einstellung der Bitrate und der verwendeten Brenn-Software abhängig.

14.3 CD abspielen

Wechseln Sie durch Drücken der Taste MODE in den CD-Player -Modus.
Im Display wird [CD] angezeigt.
Öffnen Sie die CD-Lade mit der Taste Eject (1 oder 7 am Gerät). Legen Sie anschließend die CD mit der bedruckten Seite nach oben auf die CD-Lade und schließen Sie sie wieder mit Eject.
Die Daten auf der CD werden geprüft. Im Display erscheint [Ladevorgang]. Anschließend beginnt die Wiedergabe mit dem ersten Titel (Audio-CD) bzw. ersten Titel im ersten Ordner (MP3 CD).

Warten Sie mit der Bedienung, bis der CD Inhalt komplett eingelesen wurde, um sicherzustellen, dass alle benötigten Informationen von der CD gelesen wurden. Besonders bei MP3-CDs kann dieser Vorgang einige Zeit in Anspruch nehmen.

Zum Einlegen/Entfernen der CD, diese bitte am Rand anfassen.

Durch Drücken der Taste Wiedergabe/Pause können Sie die Wiedergabe pausieren (im Display blinkt die Spielzeit), bzw. durch erneutes Drücken weiter fortsetzen.
Mit der Taste Stopp stoppen Sie die Wiedergabe. Im Display erscheint die Gesamtzahl der Titel.

Stoppen Sie stets vor der Entnahme der CD die Wiedergabe.

14.4 Titel einstellen

Mit Hilfe der Tasten Vorheriger Titel 🏠 oder Nächster Titel 🏠 springen Sie zum jeweils nächsten bzw. vorherigen Titel.

Das Display zeigt die jeweils eingestellte Ordner [F] und Titel [T] -Nummer.

Mit den Tasten F+ und F- kann der Ordner bei MP3-CDs gewählt werden.

14.5 Schneller Suchlauf

Sie können im laufenden Titel einen schnellen Suchlauf vorwärts oder rückwärts durchführen, um eine bestimmte Stelle zu suchen.

Halten Sie die Tasten Vorheriger Titel 🚗 oder Nächster Titel 🚗 gedrückt, um einen schnellen Vor- bzw. Rücklauf innerhalb des Titels für die Dauer des Gedrückthaltens durchzuführen.

14.6 Wiederholen Funktion

Sie können auswählen, ob Sie einen Titel, den ganzen Ordner/Album (nur bei MP3 CDs) oder alle Stücke der CD wiederholen möchten.

Drücken Sie hierzu mehrmals die Taste Wiederholung. Der angewählte Modus wird im Display anhand eines Icons angezeigt (Wiederholen 1x, Wiederholen Album, Wiederholen Alles, Shuffle).

Um die Funktion wieder Auszuschalten, drücken Sie die Taste Wiederholung so oft, bis kein Icon mehr angezeigt wird.
Drücken Sie die Taste Shuffle (5), um die Titel in zufälliger Reihenfolge wiederzugeben.

14.7 Wiedergabe programmieren

Sie können bis zu 20 Titel einer CD in einer beliebigen Reihenfolge programmieren.

Stoppen Sie eine eventuelle Wiedergabe mit der Taste Stopp .

Drücken Sie die Taste PRESET auf der Fernbedienung oder 5+ am Gerät, um in den Programmiermodus zu gelangen.

Im Display erscheint nun [P01] für den ersten zu programmierenden Titel.

Wählen Sie mit den Tasten / einem F und drücken Sie dann zum Übernehmen der Speicherung die Taste OK.
Anschließend wird [P02] für den zweiten Titel angezeigt, den Se wie oben beschrieben ebenfalls hinzufügen können.
Ist die Programmierung komplett, drücken Sie zur Wiedergabe die Taste

Wiedergabe/Pause

Um eine Programmierung zu löschen, drücken Sie entweder 2x Stopp oder öffnen Sie die CD-Lade mit der Taste Eject.

15 Audioeingang

Sie können den Ton eines externen Gerätes über die Lautsprecher des DIGITRADIO 570 CD IR wiedergeben.

Verbinden Sie das externe Gerät mit dem AUX-IN-Anschluss (16, 3,5mm Stereo-Klinke) an der Rückseite

Wählen Sie mit der Taste MODE den Audioeingang. Im Display wird [Aux-In] angezeigt.

i Die Steuerung und Wiedergabe erfolgt am externen Gerät. Stellen Sie die Lautstärke nicht zu leise ein, um Störgeräusche zu vermeiden.

16 Erweiterte Funktionen

16.1 Sleep Funktion

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > Sleep].
Mit den Tasten ▲ oder ▼ können Sie in Schritten von Sleep aus, 15, 30, 45, 60 Minuten den Zeitraum einstellen, nach dem sich das Gerät in jeder Betriebsart in Standby schaltet.

Alternativ:

Drücken Sie mehrmals die Taste SLEEP (18) auf der Fernbedienung.

In der Statusleiste des Displays erscheint ein Mond-Symbol mit der noch zur Verfügung stehenden Zeit, bis sich das DIGITRADIO 570 CD IR in Standby schaltet.

16.2 Wecker

Drücken Sie die Taste MENU und wählen Sie anschließend im [Hauptmenü > Wecker].

Alternativ:

Drücken Sie die Taste Wecker (17), um direkt in die Weckerkonfiguration zu springen.

16.2.1 Weckzeit einstellen

Die Weckfunktion können Sie erst bedienen, wenn die korrekte Uhrzeit eingestellt worden ist. Je nach Konfiguration geschieht das automatisch oder muss manuell eingestellt werden. Die Uhrzeit kann entweder manuell, über DAB/UKW oder Internet aktualisiert werden. Weitere Infos hierzu unter Punkt 17.4.

Wählen Sie einen der Weckzeit-Speicher Wecker 1 oder Wecker 2 mit den Tasten ▲ oder ▼ aus, und bestätigen Sie mit OK.
Gehen Sie anschließend alle Punkte der Reihe nach durch. Bestätigen Sie jede Eingabe mit der Taste OK.

Wiederholung

Sie können hier zwischen Täglich (jeden Tag in der Woche), Einmal, Wochentage (Mo. - Fr.) oder Wochenende (Sa. u. So.) wählen. Drücken Sie zum Übernehmen der Einstellung die Taste OK.

Uhrzeit

Hier können Sie die Weckzeit und ggf. das Datum eingeben.

Wählen Sie zuerst mit den Tasten ▲/▼ die Stunden und drücken Sie zum Übernehmen die Taste OK. Es folgt die Eingabe der Minuten. Übernehmen Sie diese ebenfalls mit der Taste OK.

Wurde unter Wiederholung > [Einmal] gewählt, müssen Sie neben der Uhrzeit auch das Datum eingeben.

Modus

Anschließend erfolgt die Eingabe der Quelle. Es stehen Summer, Internet Radio, DAB+, FM, CD oder USB zur Verfügung. Drücken Sie die Taste OK zum Übernehmen der Einstellung.

Programm

Haben Sie Internet Radio, DAB oder FM gewählt, können Sie anschließend angeben, ob Sie mit dem zuletzt gehörten Sender geweckt werden wollen,

oder mit einem aus Ihrer Favoritenliste.

Lautstärke

Wählen Sie mit den Tasten ▲/▼ die Lautstärke, mit der Sie geweckt werden wollen.

Speichern

Drücken Sie die Taste OK, um den Wecker zu speichern.

Der Wecker ist aktiv, sobald Sie die Weckerwiederholung auf Täglich, Einmal, Wochenende, oder Werktage gestellt haben. In der Statusleiste erscheint daraufhin ein Wecker-Symbol mit der entsprechenden Ziffer des aktiven Weckers und der Weckzeit.

16.2.2 Wecker nach Alarm ausschalten

Drücken Sie die Taste Ein/Standby um den Wecker auszuschalten.

Im Display ist das Wecksymbol weiterhin eingeblendet, wenn die Weckerwiederholung auf Täglich, Wochenende, oder Werktage eingestellt ist.

16.2.3 Wecker ausschalten

Wählen Sie im Menü des entsprechenden Weckers > Wiederholung: Aus.

17 Systemeinstellungen

Alle unter diesem Punkt erläuterten Einstellungen gelten für alle Quellen gleichermaßen.

Öffnen Sie das Menü und wählen Sie mit den Tasten ▲ / ▼ > [Systemeinstellungen]. Drücken Sie die Taste OK, um die Systemeinstellungen zu öffnen.

17.1 Equalizer

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Equalizer].

Hier können Sie verschiedene Equalizer-Einstellungen vornehmen, um den Klang nach Ihren Wünschen anzupassen. Sie haben die Auswahl zwischen: Mittig, Jazz, Rock, Klassik und Pop.

Wählen Sie mit den Tasten ▲/▼ eine Equalizer-Einstellungen und drücken Sie die Taste OK, um die Einstellung zu übernehmen.

17.2 Audiostream Qualität

Je nach Internetgeschwindigkeit kann die Audiostream Qualität angepasst werden. Je höher die Qualität, desto höher ist auch die Datenübertragung.

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Audiostream Qualität].

Wählen Sie eine Qualitätsstufe und drücken Sie zum Speichern die Taste OK.

17.3 Interneteinstellungen

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Interneteinstellungen].

In diesem Menü finden Sie einige Einstellungen und Informationen zur Internetverbindung.

Wählen Sie [Netzwerkassistent], um eine WLAN-Verbindung herzustellen.

Der Netzwerkassistent zeigt Ihnen alle in Reichweite befindlichen WLAN-Stationen an. Wählen Sie das ihnen bekannte WLAN-Netz mit ▲/▼ und OK aus, und geben Sie das entsprechende Passwort über die eingeblendete Tastatur ein. Wählen Sie anschließend 🚪️️ 🚣️ drücken Sie die Taste OK. War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt. Ob eine Verbindung besteht, erkennen Sie an den Signalbalken 📷 in der Statusleiste des Displays.

Um die Eingabe abzubrechen, wählen Sie uCLANICELcken Sie die Taste OK. Haben Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit BKSFP en.

17.3.1 WPS-Verbindung

Wählen Sie [WPS], wenn Ihr Router über die WPS Funktion verfügt. Hierdurch wird eine direkte Verbindung zum Router hergestellt, ohne das WLAN-Passwort eingeben zu müssen. Ob das WLAN Netzwerk die WPS-Funktion unterstützt, erkennen Sie an dem [WPS] Schriftzug vor dem Netzwerknamen.

Die WPS-Funktion kann auch direkt über den Menüpunkt [PBC WLAN Aufbau] aktiviert werden.

Wie Sie WPS an Ihrem Router aktivieren, entnehmen Sie bitte dessen Bedienungsanleitung.

Starten Sie WPS an Ihrem Router, durch drücken der entsprechenden Taste.
Wählen Sie am DIGITRADIO 570 CD IR [WPS Taste drücken]. Beachten Sie die Hinweise auf dem Display.
Unterstützt Ihr Router nur den WPS-PIN, wählen Sie am DIGITRADIO 570 CD IR [PIN] aus und notieren Sie sich die auf dem Display angezeigte PIN. Die PIN müssen Sie Anschließend im Router eintragen.

Um weitere Informationen zur aktuellen Verbindung anzuzeigen, wählen Sie Einstellungen anzeigen.

Wählen Sie Manuelle Einstellung, wenn Sie die Parameter Ihres Netzwerkes kennen und manuell konfigurieren möchten. Beachten Sie die Hinweise auf dem Display.

Wählen Sie Netzwerkprofil löschen, um nicht mehr benötigte Verbindungen zu löschen.

Wählen Sie WLAN-Verbindung in Standby erlauben, wenn die WLAN-Verbindung auch im Standbymodus erhalten bleiben soll. Diese Einstellung erhöht den Stromverbrauch, ermöglicht aber die App-Steuerung mit der TechniSat CONNECT-App.

Über den Menüpunkt [Net Remote PIN] können Sie die PIN für die Steuerung mit der TechniSat CONNECT-App konfigurieren. Die Standard-PIN lautet: 1234. Die TechniSat CONNECT-App kann über die üblichen App-Stores kostenlos geladen werden.

17.4 Zeiteinstellungen

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Zeit und Datum].

Wählen Sie [Zeit-/Datumseinstellung], um die Uhrzeit und das Datum manuell einzustellen.

Mit der Taste OK wählen Sie einen Wert aus. Mit den Tasten ▲ oder ▼ ändern Sie ihn.

Bestätigen Sie durch Drücken von OK.

Wählen Sie [Aktualisierungseinst.], um festzulegen, ob die Uhrzeitaktualisierung automatisch über DAB, FM oder Internet erfolgen soll oder ob Sie sie manuell eingeben möchten.

Wählen Sie hierzu [Aktualisieren von DAB], [Aktualisieren von FM], [Aktualisieren von NET] oder [Keine Aktualisierung].

Unter der Option [Zeitformat einst.] können Sie das 12 oder 24 Stunden Format aktivieren. Bestätigen Sie die Auswahl mit der Taste OK.

Wählen Sie unter [Zeitzone einstellen], die aktuelle Zeitzone, in der Sie sich befinden und unter [Sommerzeit] legen Sie fest, ob aktuell die Sommerzeit aktiv sein soll. Diese Einstellung wird nur angezeigt, wenn Sie vorher bei der Aktualisierungseinst. Aktualisieren von NET gewählt haben.

Unter [Standby Uhr] können Sie zwischen der Analogen oder Digitalen Optik der Standby-Uhr wählen.

17.5 Sprache

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Sprache].

Wählen Sie mit ▲ oder ▼ eine der zur Verfügung stehenden OSD-Sprachen und Bestätigen Sie die Auswahl durch Drücken von OK.

17.6 Werkseinstellung

Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten.

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Werkseinstellungen].
Bestätigen Sie durch Drücken von OK.
Wählen Sie mit ▲ oder ▼ > JA und bestätigen Sie die Sicherheitsabfrage durch Drücken von OK.

Alle zuvor gespeicherten Sender und Einstellungen werden gelöscht. Nach erfolgtem Reset können Sie den Einrichtungsassistent starten (Punkt 17.8).

17.7 Software Update

Von Zeit zu Zeit werden eventl. Softwareupdates bereitgestellt, die Verbesserungen oder Fehlerbehebungen beinhalten können. Das DIGITRADIO 570 CD IR ist somit immer auf dem neuesten Stand.

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Software update].
Wählen Sie [Auto-Update], wenn das DIGITRADIO 570 CD IR periodisch nach neuen Software-Versionen suchen soll.
Wählen Sie [Jetzt prüfen], wenn Sie jetzt überprüfen möchten, ob eine neuere Software-Version zu Verfügung steht.

Wenn ein Software-Update gefunden wurde, befolgen Sie die Hinweise auf dem Display.

Um Software-Updates zu finden und zu laden muss das DIGITRADIO 570 CD IR mit dem Internet verbunden sein. Schalten Sie das DIGITRADIO 570 CD IR während dem Updateprozess nicht aus!

17.8 Einrichtungsassistent

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Einrichtungsassistent].

Beim ersten Einschalten startet der Einrichtungsassistent automatisch.

Wählen Sie, sobald im Display [Jetzt ausführen] angezeigt wird, [JA].

Wenn Sie [Nein] wählen, wird der Assistent beendet und Sie müssen die erforderlichen Einstellungen manuell vornehmen.

Sie werden nun schrittweise durch die Einstellungen geführt.

Wählen Sie unter [Zeitformat] das gewünschte Anzeigeformat für die Zeitanzeige (Punkt 17.4) und drücken Sie die Taste OK.

Im nächsten Schritt müssen Sie wählen, über welche Quelle Zeit und Datum synchronisiert werden sollen (näheres unter Punkt 17.4).

Haben Sie [Aktualisieren von Net] gewählt, müssen Sie anschließend die Zeitzone und die Sommer/Winterzeit angeben.

Nach den Zeit- und Datumseinstellungen, werden nun einige Netzwerkeinstellungen vorgenommen.

Wählen Sie, ob die WLAN-Verbindung auch im Standby aktiv bleiben soll. Drücken Sie die Taste OK.

Stellen Sie sicher, dass sich das Gerät im Empfangsbereich des gewünschten WLAN-Netzes befindet, und dass Ihnen die Zugangsdaten vorliegen. In einigen Fällen mag es nötig sein, einige Einstellungen am Router vorzunehmen. Ziehen Sie in diesem Fall bitte die entsprechende Bedienungsanleitung zu Rate.

Nach einem Suchlauf über verfügbare drahtlose Netzwerke wird Ihnen das Ergebnis angezeigt.

Wählen Sie das gewünschte Drahtlosnetzwerk aus und bestätigen Sie die Auswahl mit OK. Wählen Sie WPS überspringen, um das Passwort einzugeben.

Handelt es sich um ein geschütztes Netzwerk, so werden Sie aufgefordert, den entsprechenden Zugangsschlüssel einzugeben.

Dazu markieren Sie jeweils das entsprechende Zeichen.

Geben Sie dann das ausgewählte Zeichen durch Drücken der OK-Taste ein.

Verfahren Sie auf diese Weise weiter, bis der komplette Zugangsschlüssel im Eingabefeld zu sehen ist.

Um die Eingabe abzubrechen, wählen Sie 📊CANCELcken Sie die Taste OK. Haben Sie sich vertippt, können Sie den zuletzt eingegebenen Buchstaben mit 📌BKSP löschen.

Wählen Sie anschließend und OK en Sie die Taste OK. War das Passwort korrekt, wird nun eine Verbindung zu diesem Netzwerk hergestellt.

Wenn [Einrichtungsassistent abgeschlossen] im Display erscheint, drücken Sie die Taste OK.

17.9 Info

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Info].

Bestätigen Sie durch Drücken von OK.

Die Software-Version wird dargestellt.

17.10 Displaybeleuchtung

Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen.

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Beleuchtung].
Wählen Sie [Betrieb] oder [Standby], um die Einstellung für den Betrieb oder den Standby-Modus vorzunehmen.
Sie können nun die Helligkeit in drei Schritten von Hoch, Mittel bis Niedrig einstellen.
Aktivieren Sie [Auto-Dimm], um das Display automatisch im Betrieb nach der eingestellten Zeit zu dimmen.
Bestätigen Sie die Auswahl mit OK.

17.11 Datenschutzhinweise

Drücken Sie die Taste MENU und wählen Sie anschließend [Systemeinstellungen] > [Datenschutz].

Hier finden Sie den Link zu den aktuellen Datenschutzhinweisen zu Ihrem Gerät.

Durch Drücken der Taste MENU schalten Sie zurück.

18 Reinigen

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Netzstecker vor Reinigung ziehen!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Keine der folgenden Substanzen verwenden: Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch. Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.

Das Display nur mit einem weichen Baumwolltuch reinigen. Baumwolltuch gegebenenfalls mit geringen Mengen nicht-alkalischer, verdünnter Seifenlauge auf Wasser- oder Alkoholbasis verwenden.

Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

19 Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle.

Symptom Mögliche Ursache/Abhilfe
Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt.Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an.
Es ist kein Ton zu hören. Erhöhen Sie die Lautstärke.
Das Display schaltet sich nicht ein. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Empfang über DAB+/FM ist schlecht.	Ändern Sie die Position der Antenne oder des DIGITRADIO 570 CD IR.
Gerät lässt sich nicht bedienen. Gerät vom Stromnetz trennen und Gerät wieder mit Strom versorgen.
Keine WLAN-Verbindung möglich Starten Sie den WLAN-Assistenten erneut und überprüfen Sie die richtige Eingabe des Passwortes.
CD-Wiedergabe stockt oder springt.	CD-Verschmutz. Reinigen Sie die Unterseite der CD mit einem weichen, fusselfreien Tuch oder benutzen Sie ien Spezielles Reinigungsgerät für Audio-CDs.
Gerät schaltet selbstständig ab. Je nach Wiedergabemodus schaltet das Gerät selbstständig in den Standbymodus, wenn keine Wiedergabe stattfindet, die Lautstärke heruntergeregelt wurde und keine Bedienung für 15 Minuten stattfand.
Schlechte Bluetooth-Verbindung und Aussetzer	Die maximale Reichweite über Bluetooth von 10m nicht überschreiten.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit der technischen Hotline auf.

20 Technische Daten / Herstellerhinweise

Technische Änderungen und Irrtümer vorbehalten.

Betriebsarten Internet, DAB+, FM, Bluetooth, CD, USB, Spotify.
Stromversorgung DC: 9 V, 3 A über externes mitgeliefertes Netzteil
Frequenzen UKW: 87,5 - 108 MHz	DAB+: Band III 174 - 240 MHzBluetooth V4.2: 2,402 - 2.480 GHzWIFI 802.11 a/b/g/n:2,412 - 2,472 GHz5,150 - 5,725 GHz
Sendeleistung (EIRP) Bluetooth V4.2: 3,14 dBmWLAN: 9,86 dBm
Stromverbrauch im Betrieb max.: 27 W	Standby: 0,89 WStandby mit Netzwerk: 0,89 WAutostandby nach 15 Minuten ohne Wiedergabe/Benutzung
Audio Ausgangsleistung 2x 5 W RMS
Umgebungsbedingungen 5 °C ~ 35 °C Betriebstemperatur,5 - 90 % relative Luftfeuchtigkeit(nicht kondensierend)
Gewicht ~ 2.5 kg
Abmessungen (BxTxH) 291 x 217 x 145 mm

Technische Daten des mitgelieferten Netzteils

Hersteller TechniSat Digital GmbH, Julius-Saxler-Straße 3, D-54550 Daun
Modellkennung BQ30A-0903000-G
Eingangsspannung AC 100 - 240 V
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung	DC 9,0 V
Ausgangsstrom	3,0 A
Ausgangsleistung	27,0 W
Durchschnittliche Effizienz im Betrieb	87,2 %
Effizienz bei geringer Last (10%)	85,3 %
Leistungsaufnahme bei Nulllast	0,05 W

Instruction manual

DIGITRADIO 570 CD IR

http://konf.tsat.de/?ID=23123

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

TechniSat Digital GmbH

Service Center

Nordstr. 4a

http://konf.tsat.de/?ID=23123

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Strasse 3

D-54550 Daun/Eifel

www.technisat.de

TechniSat Digital GmbH

Service-Center

Nordstr. 4a

D-39418 Stassfurt

12.4 Automatische zenderkeuze....132

12.5 Mono/stereo instellen 132

12.6 FM-stations opslaan....133

14.4 Titel instellen....136

http://konf.tsat.de/?ID=23123

TechniSat Digital GmbH

TechniPark

Julius-Saxler-Straße 3

D-54550 Daun/Eifel

Www.technisat.de

12.4 Automatische zenderkeuze

14.4 Titel instellen
