BEDIENUNGSANLEITUNG IAN 311664 FLORABEST

Bedienungs- und Sicherheitshinweise

IT CH

PANCHINA

DE/AT/CH Montage-, Bedienungs- und Sicherheitshinweise

Seite 5

Bestimmungsgemäßer Gebrauch. 6

Lieferumfang . 6

Technische Daten . 7

Sicherheitshinweise . 7

Montage . 8

Produkt zusammenklappen.. 9

Reinigung und Pflege. 9

Lagerung. 10

Entsorgung.

Garantie .Seite 10

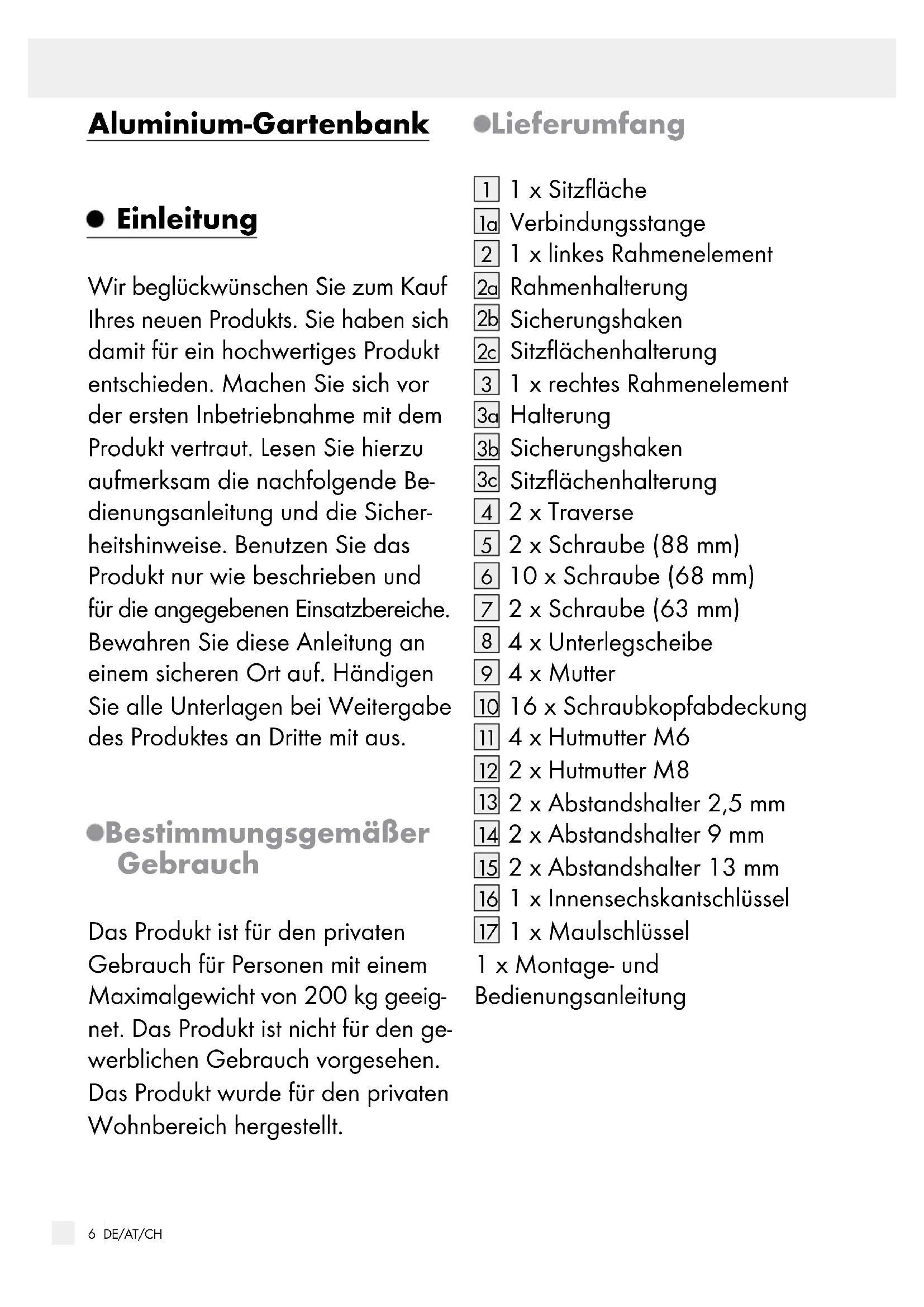

Aluminium-Gartenbank

- Einleitung

Wir beträckwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschreiben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Produkt ist für den privaten Gebrauch für Personen mit einem Maximalgewicht von 200 kg geeignet. Das Produkt ist nicht für den gewerblichen Gebrauch vorgesehen. Das Produkt wurde für den privaten Wohnbereich hergestellt.

Lieferumfang

1 1xSitzfläche
Verbindungsstange
2 1 x linkes Rahmenelement
2a Rahmenhalterung
2b Sicherungshaken
2c Sitzflächenhalterung
3 1 x rechts Rahmenelement
3a Halterung
3b Sicherungshaken
3c Sitzflächenhalterung
4 2 x Traverse
5 2× Schraube (88mm)
6 10× Schraube (68~mm)
2× Schraube (63~mm)
8 4 x Unterlegscheibe
9 4 x Mutter
16 x Schraubkopfabdeckung
11 4 x Hutmutter M6
12 2xHutmutter M8
13 2 × Abstandshalter 2,5 mm
14 2 x Abstandshalter 9 mm
15 2 x Abstandshalter 13 mm
16 1 x Innensechskantschlüssel
17 1 x Maulschlüssel

1 x Montage- und

Bedienungsanleitung

-Technische Daten

MaBe: ca. 119 x 96 x

66 cm (B × H × T)

Gewicht: ca. 8,7 kg

Max.

Belastbarkeit: 200kg

Sicherheitshinweise

BEWAHREN SIE DIESE ANLEITUNG GUT AUF! HändIGEN SIE ALLE UTERLAGEN BEI WEITERGABE DES PRODUKTS ANDRITTE EBENFALLS MIT AUS.

WARNING!

LEBENS- UND UNFALL

GEFAHRFÜR KLEINKINDER

UND KINDER! Lassen Sie

Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.

Wir empfehlen die Montage mit zwei Personen vorzunehmen, um Verletzungen oder Beschädigungen am Produkt zu vermeiden.
A WARNUNG!Gehen Sie beim Auseinander- und Zusammenklappen des Produkts vorsichtig vor, um Verletzungen/Einklemmen zu vermeiden.

Überprüfen Sie das Produkt vor jeder Verwendung auf Beschädigung oder Verschleib. Verwenden Sie das Produkt nur in einem einwandfrei Zustand. Verwenden Sie das Produkt nicht, wenn Schaden sightbar sind oder vermutet werden.
Achten Sie vor der Benutzung des Produkts auf die richtige Stabilität.
Stellen Sie das Produkt vor dem Gebrauch auf einem ebenen, festen Untergrund auf, andern-falls konnte das Produkt instabil werden und zur Seite fallen oder kippen. Dies kann zu Verletzungen oder Sachbeschädigung führen.

Beachten Sie die maximale Belastbarkeit von

200 kg. Wenn diese Gewichts-grenze überschritten wird, kann dies zu Verletzungen und / oder Sachbeschädigung führen.

Achten Sie darauf, dass ihre Hände nicht in die Klappvorrichtung geraten, um Verletzungen zu vermeiden.
Achten Sie beim Auseinanderklappen darauf, dass der Klappmechanismus ordnungsgemäß einrastet, bevor Sie das Produkt verwenden.

Achten Sie daraufuf, dass das Produkt vollständig geöffnet wurde, bevor Sie es verwenden.
Das Produkt ist kein Spielzeug und sollte nur unter Aufsicht von Erwachsenen verwendet werden.
Das Produkt darf immer nur von 2 Personen verwendet werden.
- Setzen Sie sich niemals auf die Rückenlehne, die Armlehnen oder die Fußstütze (falls vorhanden).
Stellen Sie sich nicht auf das Produkt.
Sichern Sie das Produkt bei externen Wetterbedingungen, z. B. bei starkem Wind.
- Verwenden Sie das Produkt nicht in der Nähe von offenem Feuer.

GEFAHR DER SACHBESCHÄDIGUNG! Wir haften nicht für Unfälle, die infolge der Nichtbeachtung der oben genannten Sicherheitshinweise oder durch falsche Handhabung auftreten.

- Montage

Schritt 1 (Abb. B)

1. Befestigen Sie mit den Schrauben die beiden Traversen am rechten Rahmenelement 3.

Hinweis: Befestigen Sie die Traversen 4 so, dass die Nietkopfe nach vorne weisen.

1. Befestigen Sie das linke Rahmen-element 2 mit den zwei Schrauben 6 an den Traversen 4.
2. Setzen Sie die Schraubkopfabdeckungen 10 auf die Schrauben 6.

Schritt 2 (Abb. C)

1. Klappen Sie die Sitzfläche 1 so welt wie möglich auseinander.
2. Eine Person hält die Sitzfläche 1 zwischen die Rahmenelemente 2,3, die zweite Person steckt die Verbindungsstangen 1a, die sich seitlich an der Sitzfläche 1 befinden, in die Halterungen 2a, 3a an den Rahmenelementen 2,3.
3. Drücken Sie die Sicherungshaken 2b, 3b auf die Verbindungsstangen 1a, um die Sitzfläche 1 zu fixieren.

Schritt 3 (Abb. D)

1. Halten Sie je einen Abstandshalter 15 zwischen Sitzfläche 1 und Rahmenelemente 2, 3.

2. Stecken Sie je eine Schraube 5 durch Rahmenelement 2, 3, Abstandshalter 15 und Sitzfläche 1.

3. Stecken Sie eine Unterlegscheibe auf das Schraubenende und befestigen Sie die Konstruktion, indem Sie die Mutter auf das Schraubenende schrauben.

4. Befestigen Sie die Hutmutter 11 auf dem Schraubenende.

Schritt 4 (Abb. E)

1. Halten Sie je einen Abstandshalter 14 zwischen Sitzfläche 1 und Rahmenelemente 2, 3.
2. Stecken Sie je eine Schraube 6 durch Sitzfläche 1, Abstandshalter 14 und die Armlehne des Rahmenelements 2, 3. Ziehen Sie die Schraube 6 an.
3. Setzen Sie eine Schraubkopfabdeckung 10 auf das Schraubenende.

Schritt 5 (Abb. F)

1. Halten Sie je einen Abstandshalter 13 zwischen Sitzflächenhalterung 2c, 3c und Rahmen-elemente 2, 3.
2. Stecken Sie eine Unterlegscheibe auf eine Schraube 7.

3. Stecken Sie die Schraube durch Abstandshalter 13, Sitzflächenhalterung 2c, 3c und Rahmenelement 2, 3.

4. Befestigen Sie die Konstruktion, indem Sie die Mutter auf das Schraubenende schrauben.

5. Befestigen Sie die Hutmutter 11 auf dem Schraubenende.

Schritt 6 (Abb. G)

• Setzen Sie eine Schraubkopfabdeckung 10 auf die Schraube und die Hutmutter 12 auf das Schraubenende.

Produktzusammenklappen

Sie können das Produkt zu Lagerungswecken zusammenklappen.

Lösen Sie hierzu die Halterungen und klappen Sie das Produkt zusammen wie in Abbildung H dargestellt.

Reinigung und Pflege

Reinigen Sie das Produkt mit einem feuchten Tuch und einem milden Reinigungsmittel.
Lassen Sie alle Teile gut trocknen, bevor Sie das Produkt wieder verpacken. Dies verhinder die Bildung von Schimmel, Gerüchen und Verfährungen.

Lagerung

Lagern Sie das Produkt in einem geschützten, trockenen Raum.
Lagern Sie das trockene und saubere Produkt immer bei Raumtemperatur.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältigprodukiert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln theses Produkte stehen Ohnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. These gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angehen werden konnen oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

Introduction

Stand der Informationen · Version des informations · Versione delle

informazioni: 08 / 2018. Ident-No.: HG04391A082018-1
