Produkttyp	Dekorative LED-Lichterkette
Marke	Eurolite
Modell	Rubberlight LED 9m
Länge	9 m
Rohrdurchmesser	13 mm
Gewicht	1,5 kg
Stromversorgung	230 V AC, 50 Hz
Maximale Leistung	30 W
LED-Typ	LEDs (36 pro Meter)
LED-Abstand	28 mm
Schutzart	IP44 (Spritzwasser)
Umgebungstemperatur	-5°C bis +45°C
Minimaler Biegeradius	3 cm
Schneidmöglichkeit	Ja, an den markierten Stellen (alle 1,5 m oder 3 m je nach Farbe)
Doppelisolierung	Ja, Klasse II
Controller-Kompatibilität	Ja, für Lauflicht
Verfügbare Farben	6 Farben + 2 Weißtemperaturen
Verwendung	Innen- und Außenbereich
Mindestabstand zu brennbaren Oberflächen	0,5 m
Mindestabstand zum beleuchteten Objekt	0,1 m
Wartung	Vor der Reinigung Netzstecker ziehen; ein feuchtes, fusselfreies Tuch verwenden
Optionales Zubehör	Befestigungsclips (50510100), Saugnäpfe (50510150), Installationskanal (50510170)
Garantie	Erlöschen bei unbefugter Veränderung

Häufig gestellte Fragen - Rubberlight LED 9m Eurolite

Wie installiere ich die Rubberlight-Lichterkette?

Vor der Installation die Lichterkette abrollen und einige Minuten einstecken, um sie flexibler zu machen. Dann ausstecken. Muster zeichnen, Befestigungsclips anbringen. Um die Form zu halten, einen Draht mit Kabelbindern befestigen. Bei Bedarf Saugnäpfe hinzufügen. Einen minimalen Biegeradius von 3 cm einhalten.

Kann ich das Rohr an jeder Stelle schneiden?

Nein, schneiden Sie nur an den markierten Stellen. Bei weißen/grünen/blauen Rohren alle 54 LEDs (1,5 m) schneiden. Bei roten/gelben Rohren alle 108 LEDs (3 m).

Wie hoch ist die maximale elektrische Leistung?

Die maximale Leistung beträgt 30 W bei einer Spannung von 230 V AC, 50 Hz.

Kann ich diese Lichterkette im Freien verwenden?

Ja, die Lichterkette ist spritzwassergeschützt (IP44) und kann sowohl im Innen- als auch im Außenbereich verwendet werden.

Wie reinige ich die Lichterkette?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein feuchtes, fusselfreies Tuch. Verwenden Sie niemals Alkohol oder Reinigungsmittel.

Kann ich mehrere Lichterketten miteinander verbinden?

Nein, es ist verboten, diese Lichterkette elektrisch mit einer anderen Lichterkette zu verbinden. Dies könnte Schäden oder Brandgefahr verursachen.

Wie hoch ist die zulässige Umgebungstemperatur?

Die Umgebungstemperatur muss zwischen -5°C und +45°C liegen. Vermeiden Sie direkte Sonneneinstrahlung beim Transport.

Was ist bei Gewitter zu tun?

Bei Gewitter das Gerät vom Netz trennen (Stecker ziehen), um Schäden durch Überspannung zu vermeiden.

Welches Zubehör ist erhältlich?

Optionales Zubehör umfasst: Befestigungsclips (Art.-Nr. 50510100, pro 50), Befestigungssaugnäpfe (Art.-Nr. 50510150) und Installationskanal (Art.-Nr. 50510170).

Wie befestige ich die Lichterkette auf einer Oberfläche?

Verwenden Sie die separat erhältlichen Befestigungsclips. Für glatte Oberflächen können die Befestigungssaugnäpfe das Rohr halten. Vermeiden Sie die Verwendung eines Hammers oder harter Gegenstände, die die Lampen beschädigen könnten.

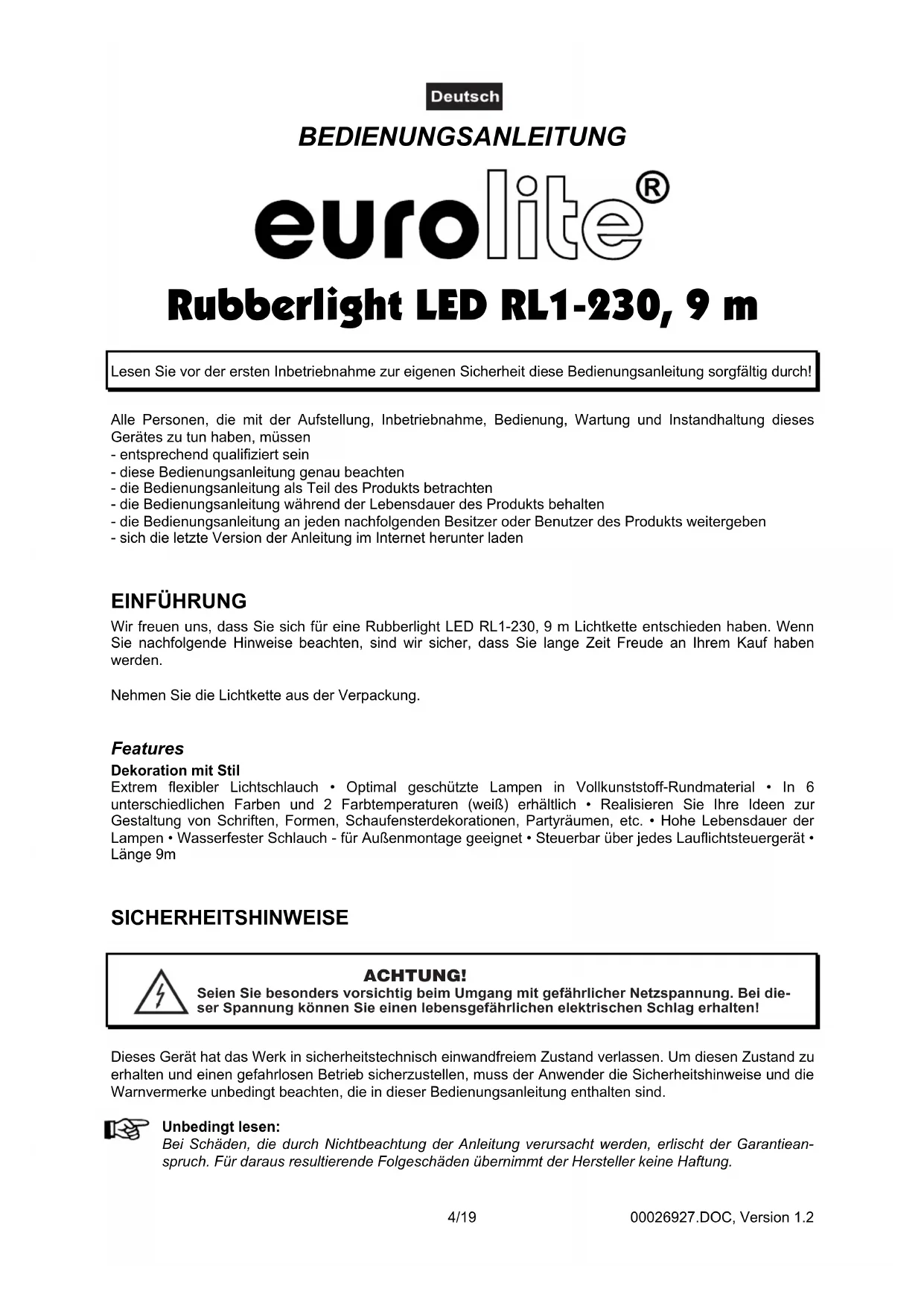

BEDIENUNGSANLEITUNG Rubberlight LED 9m Eurolite

SICHERHEITSHINWEISE....4

BESTIMMUNGSGEMÄSSE VERWENDUNG 5

INSTALLATION 6

BEDIENUNG 6

REINIGUNG UND WARTUNG......7

TECHNISCHE DATEN....7

English

INTRODUCTION 8

Features 8

Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers:

Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen

• entsprechend qualifiziert sein
• diese Bedienungsanleitung genau beachten
• die Bedienungsanleitung als Teil des Produkts betrachten
• die Bedienungsanleitung während der Lebensdauer des Produkts behalten
• die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
• sich die letzte Version der Anleitung im Internet herunter laden

EINFÜHRUNG

Wir freuen uns, dass Sie sich für eine Rubberlight LED RL1-230, 9 m Lichtkette entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.

Nehmen Sie die Lichtkette aus der Verpackung.

Features

Dekoration mit Stil

Extrem flexibler Lichtschlauch • Optimal geschützte Lampen in Vollkunststoff-Rundmaterial • In 6 unterschiedlichen Farben und 2 Farbtemperaturen (weiß) erhältlich • Realisieren Sie Ihre Ideen zur Gestaltung von Schriften, Formen, Schaufensterdekorationen, Partyräumen, etc. • Hohe Lebensdauer der Lampen • Wasserfester Schlauch - für Außenmontage geeignet • Steuerbar über jedes Lauflichtsteuergerät • Länge 9m

SICHERHEITSHINWEISE

ACHTUNG!

Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten!

Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

Unbedingt lesen:

Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Deutsch

Wirken Sie niemals mit einem Hammer o.ä. Werkzeug auf die Lichtkette ein, da dies zu einer Beschädigung der Lampen führen könnte.

Gerät niemals in der Verpackung oder im aufgewickelten Zustand betreiben, um einen Wärmestau zu verhindern.

Lassen Sie die Netzleitung nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzleitungen und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!

Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als auf dem Typenschild angegeben.

Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Überprüfen Sie das Gerät und die Netzleitung in regelmäßigen Abständen auf Beschädigungen.

Der Aufbau entspricht der Schutzklasse II. Das Gerät ist schutzisoliert.

Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen! Fassen Sie dazu den Netzstecker an der Griffläche an und ziehen Sie niemals an der Netzleitung!

Wenn anzunehmen ist, daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist die Lichtkette außer Betrieb zu setzen und gegen unbeabsichtigten Gebrauch zu sichern! Es ist anzunehmen, daß ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• die Lichtkette nicht mehr funktioniert
- die Lichtkette sichtbare Beschädigungen aufweist
- eine längere Lagerung unter ungünstigen Verhältnissen stattgefunden hat oder
- schwere Transportbeanspruchungen nicht auszuschließen sind.

Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.

Kinder und Laien vom Gerät fern halten!

BESTIMMUNGSGEMÄSSE VERWENDUNG

Bei diesem Gerät handelt es sich um eine Lichtkette, mit der sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen.

Die Lichtkette ist spritzwassergeschützt (Schutzgrad IP44) aufgebaut und kann deshalb sowohl in Innenräumen als auch im Freien verwendet werden.

Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

Die Umgebungstemperatur muss zwischen -5^ C und +45^ C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.

Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.

Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen).

Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung!

Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.

Deutsch

Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

Diese Kette darf mit einer anderen Kette nicht elektrisch verbunden werden.

Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

INSTALLATION

Nehmen Sie die Lichtkette aus der Verpackung.

Rollen Sie den Schlauch ab, schließen Sie ihn an die Spannungsversorgung an und warten Sie einige Minuten bis er sich erwärmt hat. Trennen Sie den Schlauch wieder von der Spannungsversorgung und beginnen Sie dann mit der Installation.

Zur Gestaltung des Designs zeichnen Sie die gewünschte Form auf der Oberfläche vor und bringen Sie die Befestigungssclips an.

Für freie Formen verwenden Sie einen stabilen Draht, um den Lichtschlauch in die gewünschte Form zu bringen.

Der minimale Biegeradius beträgt 3 cm.

Verwenden Sie Kabelbinder, um den Lichtschlauch mit dem Draht zu verbinden. Die Kabelbinder lassen sich dann mit den Saugnäpfen fixieren.

Lichtschlauch nur an Schnittmarken schneiden.

Der weiße/grüne/blaue Schlauch kann alle 54 LEDs (1,5 m Abstände) geschnitten werden.

Der rote/gelbe Schlauch kann alle 108 LEDs (3 m Abstände) geschnitten werden.

Anschluss ans Netz:

Schließen Sie das Gerät über den Netzstecker ans Netz an. Achten Sie dabei darauf, dass sich die Steckdose im Trockenen befindet.

Anschluss an den Controller:

Schließen Sie den Netzstecker an Ihren Controller an.

Nach der Installation muss die Netzanschlussleitung, der Stecker und die Anschlusskupplung von Zug- und Drehkräften frei sein.

Die Lichtkette darf niemals mit anderen Gegenständen bedeckt werden.

BEDIENUNG

Sobald Sie die Lichtkette an die Spannungsversorgung angeschlossen haben, beginnen die Lampen zu leuchten.

REINIGUNG UND WARTUNG

LEBENSGEFAHR!

Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!

Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden!

Im Geräteinneren befinden sich keine zu wartenden Teile. Nach einem Defekt entsorgen Sie die unbrauchbar gewordene Lichtkette bitte gemäß den geltenden gesetzlichen Vorschriften.

Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.

TECHNISCHE DATEN

Spannungsversorgung: 230 V AC, 50 Hz ~
Gesamtanschlusswert: max. 30 W
Maximale Umgebungstemperatur T_a :	45°C
Maximale Leuchtentemperatur im Beharrungszustand T_c :	60°C
Mindestabstand zu entflammbaren Oberflächen: 0,5 m
Mindestabstand zum angestrahlten Objekt: 0,1 m
LEDs/Schlauch: 36/meter
LED-Abstand: 28 mm
Schlauchdurchmesser: 13 mm
Gewicht: 1,5 kg

Zubehör: Best.-Nr.
RUBBERLIGHT Befestigungssclip, 50 Stück 50510100
Selbstklebende Befestigung mit Kabelbinder 50510150
Kunststoffkanal für RUBBERLIGHT, 1 Stück 50510170

Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 17.10.2008 ©

eurolite® GERMANY
