BEDIENUNGSANLEITUNG RLM3640LI-1 RYOBI

RASENMÄHER BEDIENUNGSANLEITUNG

English (Original instructions) Deutsch (Übersetzung der originalen Anleitungen) deterioration.

English (Original instructions) Deutsch (Übersetzung der originalen Anleitungen)

English (Original instructions) Deutsch (Übersetzung der originalen Anleitungen)

English (Original instructions) Deutsch (Übersetzung der originalen Anleitungen) BATTERY METER

English (Original instructions) Deutsch (Übersetzung der originalen Anleitungen) fasteners on both sides.

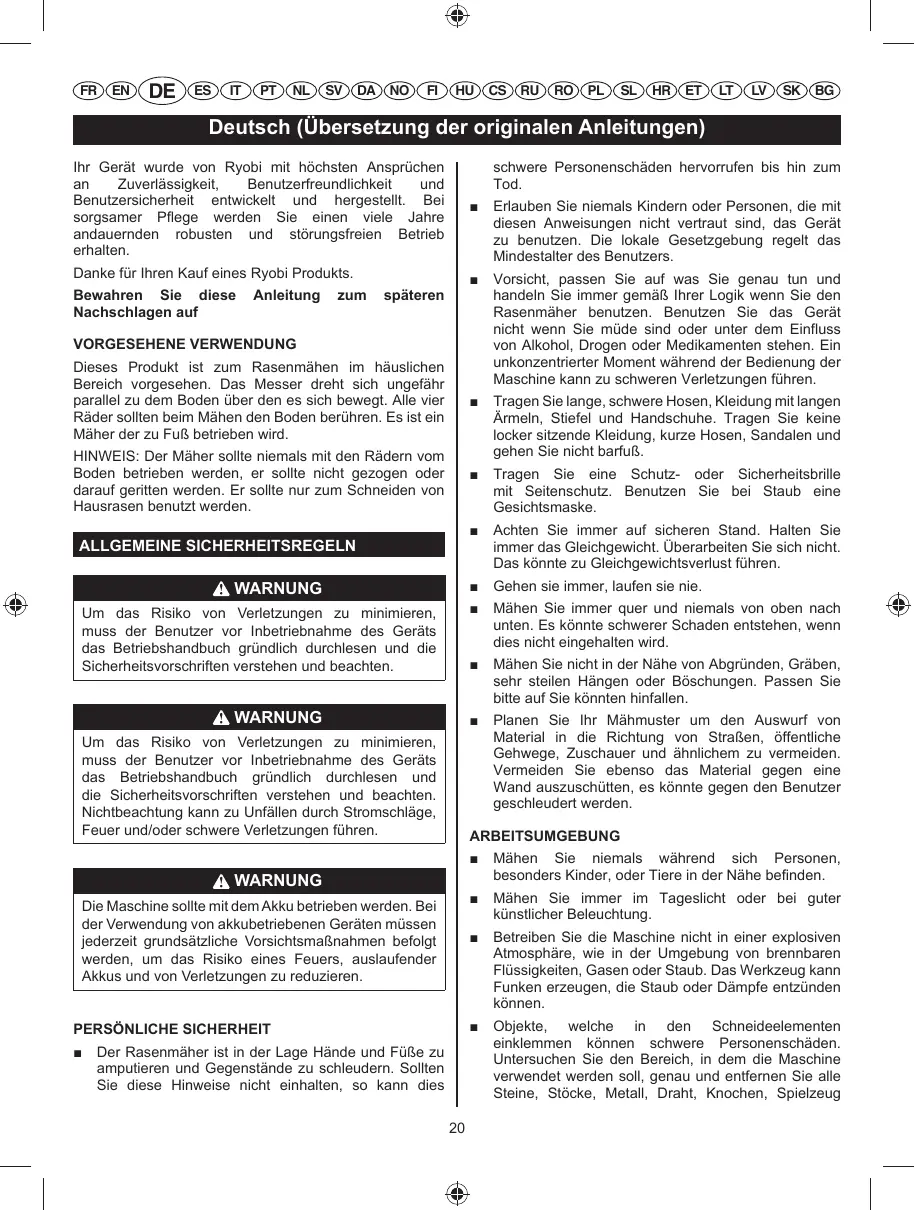

Deutsch (Übersetzung der originalen Anleitungen) Ihr Gerät wurde von Ryobi mit höchsten Ansprüchen Zuverlässigkeit, Benutzerfreundlichkeit und Benutzersicherheit entwickelt und hergestellt. Bei sorgsamer Pflege werden Sie einen viele Jahre andauernden robusten und störungsfreien Betrieb erhalten.

Erlauben Sie niemals Kindern oder Personen, die mit diesen Anweisungen nicht vertraut sind, das Gerät zu benutzen. Die lokale Gesetzgebung regelt das Mindestalter des Benutzers. Danke für Ihren Kauf eines Ryobi Produkts.

Dieses Produkt ist zum Rasenmähen im häuslichen Bereich vorgesehen. Das Messer dreht sich ungefähr parallel zu dem Boden über den es sich bewegt. Alle vier Räder sollten beim Mähen den Boden berühren. Es ist ein Mäher der zu Fuß betrieben wird. Vorsicht, passen Sie auf was Sie genau tun und handeln Sie immer gemäß Ihrer Logik wenn Sie den Rasenmäher benutzen. Benutzen Sie das Gerät nicht wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. Ein unkonzentrierter Moment während der Bedienung der Maschine kann zu schweren Verletzungen führen.

HINWEIS: Der Mäher sollte niemals mit den Rädern vom Boden betrieben werden, er sollte nicht gezogen oder darauf geritten werden. Er sollte nur zum Schneiden von Hausrasen benutzt werden. Tragen Sie lange, schwere Hosen, Kleidung mit langen Ärmeln, Stiefel und Handschuhe. Tragen Sie keine locker sitzende Kleidung, kurze Hosen, Sandalen und gehen Sie nicht barfuß.

Tragen Sie eine Schutz- oder Sicherheitsbrille mit Seitenschutz. Benutzen Sie bei Staub eine Gesichtsmaske.

Achten Sie immer auf sicheren Stand. Halten Sie immer das Gleichgewicht. Überarbeiten Sie sich nicht. Das könnte zu Gleichgewichtsverlust führen.

Gehen sie immer, laufen sie nie.

Mähen Sie immer quer und niemals von oben nach unten. Es könnte schwerer Schaden entstehen, wenn dies nicht eingehalten wird.

Mähen Sie nicht in der Nähe von Abgründen, Gräben, sehr steilen Hängen oder Böschungen. Passen Sie bitte auf Sie könnten hinfallen.

Planen Sie Ihr Mähmuster um den Auswurf von Material in die Richtung von Straßen, öffentliche Gehwege, Zuschauer und ähnlichem zu vermeiden. Vermeiden Sie ebenso das Material gegen eine Wand auszuschütten, es könnte gegen den Benutzer geschleudert werden. Bewahren Sie diese Nachschlagen auf Anleitung zum schwere Personenschäden hervorrufen bis hin zum Tod. späteren VORGESEHENE VERWENDUNG ALLGEMEINE SICHERHEITSREGELN WARNUNG Um das Risiko von Verletzungen zu minimieren, muss der Benutzer vor Inbetriebnahme des Geräts das Betriebshandbuch gründlich durchlesen und die Sicherheitsvorschriften verstehen und beachten. WARNUNG Um das Risiko von Verletzungen zu minimieren, muss der Benutzer vor Inbetriebnahme des Geräts das Betriebshandbuch gründlich durchlesen und die Sicherheitsvorschriften verstehen und beachten. Nichtbeachtung kann zu Unfällen durch Stromschläge, Feuer und/oder schwere Verletzungen führen. ARBEITSUMGEBUNG WARNUNG Die Maschine sollte mit dem Akku betrieben werden. Bei der Verwendung von akkubetriebenen Geräten müssen jederzeit grundsätzliche Vorsichtsmaßnahmen befolgt werden, um das Risiko eines Feuers, auslaufender Akkus und von Verletzungen zu reduzieren.

PERSÖNLICHE SICHERHEIT

Der Rasenmäher ist in der Lage Hände und Füße zu amputieren und Gegenstände zu schleudern. Sollten Sie diese Hinweise nicht einhalten, so kann dies

Mähen Sie niemals während sich Personen, besonders Kinder, oder Tiere in der Nähe befinden.

Mähen Sie immer im Tageslicht oder bei guter künstlicher Beleuchtung.

Betreiben Sie die Maschine nicht in einer explosiven Atmosphäre, wie in der Umgebung von brennbaren Flüssigkeiten, Gasen oder Staub. Das Werkzeug kann Funken erzeugen, die Staub oder Dämpfe entzünden können.

Objekte, welche in den Schneideelementen einklemmen können schwere Personenschäden. Untersuchen Sie den Bereich, in dem die Maschine verwendet werden soll, genau und entfernen Sie alle Steine, Stöcke, Metall, Draht, Knochen, Spielzeug

Deutsch (Übersetzung der originalen Anleitungen) oder andere fremde Objekte. eingeschaltet ist.

Betreiben Sie die Maschine nicht in nassem Gras oder im Regen.

Vergessen Sie nie, dass der Benutzer verantwortlich ist für Unfälle und Gefahren die an Eigentum Fremder oder an anderen Personen entstehen könnte. BENUTZUNG UND GARTENWERKZEUGEN PFLEGE VON

Vor der Benutzung inspizieren um sicherzustellen, dass die Messer, Messerbolzen und Messereinheit nicht abgenutzt oder beschädigt sind.

Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz um die Balance zu erhalten.

Überprüfen Sie Bolzen, Muttern und Schrauben immer wieder ob alles fest angezogen wird so dass alles sicher ablaufen kann.

Überprüfen Sie den Grasfangsack nach Schäden von Zeit zu Zeit.

Ersetzen Sie abgenutzte oder beschädigte Teile.

Lassen Sie nicht den Akku in dem Mäher in direktem Sonnenlicht.

Betätigen Sie die Maschine nicht mit Gewalt. Er wird die Arbeit mit der Geschwindigkeit, für die es ausgelegt wurde, besser und sicherer erledigen.

Überlasten Sie Ihren Mäher nicht. Das Mähen von langen, schweren Gras kann zu niedriger Motordrehzahl führen oder das der Motor ausschaltet. Stellen Sie die Schnitthöhe für einen ersten Schnitt in langem, schweren Gras höher um die Last zu verringern.

Stoppen Sie das Messer, wenn Sie Kiesflächen überqueren.

Ziehen Sie den Rasenmäher nie nach hinten, wenn nicht unbedingt notwendig. Wenn Sie die Maschine von einer Wand oder einem Hindernis fortziehen müssen, sehen Sie zuerst nach unten um zu vermeiden, dass Sie stolpern oder mit der Maschine über Ihre Füße fahren.

Stoppen Sie das(die) Messer, wenn die Maschine zum Transport gekippt werden muss, anderen Untergrund als Gras überqueren und die Maschine zu und von dem zu mähenden Bereich transportieren.

Benutzen Sie das Gerät niemals mit defekten Schutzvorrichtungen oder Abschirmungen, oder ohne Sicherheitsvorrichtungen, wie z. B. angebrachtem Abweisern und/oder Grasfangkörben.

Schalten Sie den Motor gemäß der Anleitung an und halten Sie Hände und Füße von dem Schnittbereich fern.

Tragen Sie den Rasenmäher nie,

Falls das Gerät beginnt ungewöhnlich zu vibrieren, schalten Sie unverzüglich den Motor aus und stellen Sie den Grund fest. Ersetzen Sie das Messer, wenn es ungleich abgenutzt oder auf irgend eine Weise beschädigt ist. Vibration ist generell eine Anzeige für Schäden.

Befolgen Sie folgende Schritte, wenn die Maschine auf einen Fremdkörper trifft: ● Schalten Sie die Maschine aus indem Sie den Startbügel loslassen, warten Sie bis das Messer vollständig angehalten ist und entfernen dann den Sicherheitsschlüssel. ● Untersuchen Sie die Maschine gründlich auf Schäden. ● Ersetzen Sie das Messer, wenn es auf irgend eine Weise beschädigt ist. Reparieren Sie den entstandenen Schaden bevor Sie den Rasenmäher wieder starten. ● Benutzen Sie das richtige Gerät. Verwenden Sie das Werkzeug nur für Arbeiten für die es auch vorgesehen ist. Sollte der Rasenmäher nicht in Betrieb sein, dann wird empfohlen dieses Gerät in einem gut durchlüfteten, trockenen und abgeschlossenen Raum, für Kinder nicht zugänglich, zu lagern. Der Sicherheitsschlüssel sollte auch entfernt werden.

Entfernen Sie den Sicherheitsschlüssel in den unten genannten Fällen: ● wenn Sie die Maschine unbeaufsichtigt lassen ● bevor ein Verstopfung bereinigt wird ● vor Prüfen, Reinigen oder Arbeiten an der Maschine ● nach einem Aufprall auf einen Fremdkörper, Überprüfen Sie das Gerät auf Schäden und führen notwendige Reparaturen durch ● bevor der Grasfangkorb geräumt wird. ● falls das Gerät beginnt ungewöhnlich zu vibrieren (sofort überprüfen) ● bei Nichtgebrauch und Aufbewahrung der Maschine ● beim Aufladen und Entfernen/Einlegen des Akkus. Vermeiden Sie Löcher, Kurven, Steine oder sonstige versteckte Objekte. Unebenes Terrain birgt eine Rutschgefahr.

Setzen Sie die Maschine nicht Regen oder nasser Umgebung aus. Ein Eindringen von Wasser in ein Gartenwerkzeug erhöht die Gefahr eines Stromschlags.

Befolgen Sie alle Anweisungen des Herstellers zur Installation und zum sicheren Betrieb des Rasenmähers. Benutzen Sie nur geeignete und erlaubte Ersatzteile.

Deutsch (Übersetzung der originalen Anleitungen)

BENUTZUNG UND WARTUNG VON AKKUGERÄTEN

Laden Sie den Akku nur mit dem durch den Hersteller vorgesehenen Ladegerät auf. Die Benutzung eines Ladegerätes mit einem inkompatiblen Akku kann ein Feuerrisiko verursachen.

Verwenden Sie Elektrowerkzeuge nur mit den dafür vorgesehenen Akkus. Die Verwendung anderer Batterien oder Akkus kann zu Verletzungen und Feuer führen.

Halten Sie Akkus, die nicht benutzt werden, von anderen Metallobjekten wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallobjekten, die eine Verbindung zischen den Polen herstellen könnten, fern. Ein Kurzschließen der Akkupole kann Verbrennungen oder ein Feuer verursachen.

Unter missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku spritzen - vermeiden Sie den Kontakt mit dieser Flüssigkeit! Falls es versehentlich zu einem Kontakt kommen sollte, spülen Sie die Flüssigkeit mit Wasser ab. Suchen Sie außerdem medizinische Hilfe auf, falls die Flüssigkeit in die Augen gerät. Aus dem Akku ausgetretene Flüssigkeit kann zu Irritationen oder Verätzungen führen.

Service und Wartung des Gerätes erfordert besonderen Schutz und Kenntnisstand. Es sollte nur durch qualifiziertes Personal durchgeführt werden.

Bei der Wartung sollten Sie nur Originalteile benutzen. Ersatzteile sollten durch einen autorisierten Servicetechniker ausgewechselt werden. Bewahren sie diese anleitung auf. Lesen Sie sie regelmäßig nach und verwenden Sie sie zur Einweisung anderer Anwender. Sollten Sie dieses Gerät jemandem leihen, geben Sie dieser Person auch diese Anleitung. SYMBOL Einige der folgenden Symbole könnten mit diesem Produkt verwendet werden. Bitte schauen Sie sich diese an und machen Sie sich mit ihrer Bedeutung vertraut. Ein gutes Verständnis dieser Symbole erlaubt es Ihnen das Produkt besser und sicherer einzusetzen.

Trennen Sie das Gerät nach der Benutzung und vor der Einlagerung vom Akku und überprüfen Sie es auf Beschädigungen.

Lagern Sie das Gerät bei Nichtbenutzung außerhalb der Reichweite von Kindern.

Die Maschine sollte nur von einem autorisierten Mechaniker repariert werden.

Verwenden Sie nur Original-Ersatzteile und Zubehör des Herstellers. VORSICHT

Watt Hrs Der Schneidkopf dreht sich nach dem Ausschalten noch einige Sekunden weiter.

Vibrationen von in der Hand gehaltenen Werkzeugen können bei einigen Personen zu einem Zustand, der Raynaud Syndrom genannt wird, führen. Symptome sind u.a. Kribbeln, Taubheitsgefühl und episodische Weißfärbung der Finger und treten normalerweise bei Kälte auf. Man geht davon aus, dass ererbte Faktoren, Kälte und Feuchtigkeit, Essgewohnheiten, Rauchen und Arbeitsweise zur Entwicklung dieser Symptome beitragen. Momentan ist es unbekannt welche Vibrationen, wenn überhaupt, oder welches Ausmaß der Exposition zu diesem Zustand beisteuert. Der Anwender kann Maßnahmen ergreifen, um die Auswirkungen der Vibrationen möglicherweise zu verringern: ● Halten Sie den Körper bei Kälte warm. Tragen Sie beim Betrieb des Geräts Handschuhe, um Hände und Handgelenke warm zu halten. Berichten zu Folge ist kaltes Wetter ein wesentlicher Faktor, der zum Raynaud Syndrom beiträgt. ● Betätigen Sie sich nach jedem Einsatz körperlich, um den Blutkreislauf zu steigern. ● Machen Sie regelmäßig Pausen. Beschränken Sie die Beanspruchung pro Tag. Sollten bei Ihnen Symptome dieses Zustands auftreten, stellen Sie unverzüglich den Betrieb ein und suchen Sie in Hinsicht auf die Symptome einen Arzt auf. Stunden Sicherheitsvorkehrungen, die sich auf ihre Sicherheit auswirken. Um die Verletzungsgefahr zu verringern, muss der Anwender vor der Verwendung des Produkts die Betriebsanleitung gelesen und verstanden haben. Die tatsächlichen Vibrationswerte beim Einsatz des Werkzeugs können von den angegebenen Werten abweichen und hängen von der Art des Werkzeuggebrauchs ab.

Deutsch (Übersetzung der originalen Anleitungen) angenehmer und erfreulicher gestalten. Setzen Sie die Maschine nicht Regen oder nasser Umgebung aus. Sicherheit, Leistung und Zuverlässigkeit wurden beim Design dieses Produkts höchste Priorität eingeräumt, was auch die Pflege und den Betrieb erleichtert. Achten Sie darauf, dass Zuschauer nicht durch vom Rasenmäher geschleuderte Fremdkörper verletzt werden. WARNUNG Der Betrieb jeglichen elektrischen Gerätes könnte eine Beschädigung Ihrer Augen hervorrufen. Bevor Sie das Gerät in Betrieb nehmen sollten Sie eine Schutzbrille, eine Sicherheitsbrille mit seitlicher Schutzbedeckung und wenn notwendig ganz Ihr Gesicht bedecken. Wir empfehlen eine Weitsichtsicherheitsmaske für den Gebrauch über Schutzbrillen mit seitlichem Schutz. Der Augenschutz sollte immer der Norm EN 166. genügen. Halten Sie unbeteiligte Personen (insbesondere Kinder und Tiere) mindestens 15m vom Arbeitsbereich fern. Halten Sie Hände und Füße vom Messer und Schnittbereich fern. Ausschalten und den Sicherheitsschlüssel entfernen, bevor Sie das Produkt einstellen,reinigen oder es unbeaufsichtigt lassen. BESCHREIBUNG Nicht auf Schrägen größer als 15˚ benutzen. Mähen Sie immer quer und niemals von oben nach unten.

3. Motor-Steuerkabel

4. Oberer Griffbügel

5. Unterer Handgriff

6. Höheneinstellungshebel

13. Schnellverschlüsse

18. Hintere Auswurföffnung

19. Klappenscharnier

21. Sicherheitsschalter

27. Sicherungsmutter

29. Vorderradabdeckung

Es besteht die Gefahr von Stromschlag. Warten Sie bis alle Teile der Maschine zu einem vollständigen Halt gekommen sind, bevor Sie sie berühren. Das Ladegerät ist nur Innengebrauch geeignet. für den UMWELTSCHUTZ Elektrische Geräte sollten nicht mit dem übrigen Müll entsorgt werden. Bitte entsorgen Sie diese den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder Ihren Händler, um Auskunft über die Entsorgung zu erhalten. Der Akku enthält Material, dass für Sie und die Umwelt schädlich ist. Er muss daher separat in einer Einrichtung, die Lithium-Ionen Akkus annimmt, entsorgt werden. SERVICE – REPARATUR Service und Wartung des Gerätes erfordert besonderen Schutz und Kenntnisstand und sollte nur durch qualifiziertes Personal durchgeführt werden. Wir empfehlen zu diesem Zweck das Produkt umgehend an ein Authorisiertes Service Center zur Reparatur zu senden. Beim Service sollten Sie nur originale Ersatzteile benutzen. Dieses Produkt hat viele Eigenschaften, die den Gebrauch

Deutsch (Übersetzung der originalen Anleitungen)

36. Holzklotz (nicht im Lieferumfang enthalten)

37. Bedienungsschlüssel

(nicht Lieferumfang enthalten) LADEZUSTANDSANZEIGE Die Ladezustandsanzeige zeigt die restliche Ladung des Akkus an. TECHNISCHE DATEN GRASFANGKORB Rasenmäher RLM3640Li RLM3640Li2 Fräsbreite 40 cm 40 cm Schnitthöhe 20 mm -70

Leerlaufgeschwindigkeit 3550 U/min Akkunummer 1 Stk 2-teilig Grasfangkorbvolumen 50 L 50 L Der Grasfangkorb sammelt Schnittgut und verhindert, dass es während des Mähens auf dem Rasen verteilt wird. HÖHENEINSTELLUNGSHEBEL Der Hebel zur Höhenverstellung ermöglicht die Einstellung der Schnitthöhe. MOTOR-STEUERKABEL Das Motor-Steuerkabel an dem oberen Griffbügel des Mähers aktiviert und deaktiviert den Motor und das Messer. Nettogewicht

Seriennummer Siehe Produkt-Leistungsschild Akku Lithium-ion Modellnummer BPL3626 BPL3626 MULCHADAPTER Nennspannung 36 V 36 V Kapazität

Anzahl der Akkus 20-teilig 20-teilig Ihr Mäher ist mit einem Mulchadapter ausgestattet der die hintere Auswurföffnung abdeckt, wodurch das Messer das Schnittgut immer wieder schneidet und feineres Schnittgut produziert. Modellnummer BCL3620 BCL3620 Eingangsleistung 220-240 V, 50-60 Hz, nur WS Ausgang 36 V DC, 1.7 A Zulässiger Temperaturbereich beim Laden. 0-40 °C SICHERHEITSSCHALTER Der Sicherheitsschlüssel muss eingesteckt sein, bevor der Mäher gestartet werden kann. Akkuladegerät MONTAGE AUSPACKEN Dieses Produkt muss vor zusammengebaut werden. 0-40 °C der ersten Benutzung Entfernen Sie vorsichtig das Produkt und alles Zubehör aus dem Karton. Prüfen Sie, ob alle Gegenstände, die in der Packliste aufgeführt sind, vorhanden sind. WARNUNG Verwenden Sie dieses Produkt nicht, falls auf der Packliste aufgeführte Teile bereits an Ihr Produkt montiert sind, wenn Sie es auspacken. Die Teile auf dieser Liste wurden nicht durch den Hersteller am Produkt vormontiert und müssen vom Kunden montiert werden. Die Verwendung eines Produkts, das nicht ordnungsgemäß montiert wurde, kann zu schweren Verletzungen führen. WARNUNG Die Verwendung anderer Akkus kann zu Feuergefahr, Stromschlägen oder Verletzungen führen. MACHEN SIE SICH MIT IHREM RASENMÄHER VERTRAUT Siehe Abbildung 1. Die sichere Verwendung dieses Produkts erfordert ein Verständnis der in dieser Gebrauchsanweisung enthaltenen Informationen über das Werkzeug sowie Kenntnisse über die Arbeiten, die Sie in Angriff nehmen. Machen Sie sich vor der Benutzung dieses Produkts mit allen Betriebsfunktionen und Sicherheitsregeln vertraut.

Untersuchen Sie das Produkt sorgfältig und vergewissern Sie sich, dass während des Transports keine Beschädigungen aufgetreten sind.

Entsorgen Sie nicht die Verpackung, bis Sie das Produkt sorgfältig inspiziert und zu Ihrer Zufriedenheit benutzt haben.

Deutsch (Übersetzung der originalen Anleitungen)

Sollten Teile beschädigt sein oder fehlen, wenden Sie sich bitte an den Ryobi-Kundendienst. WARNUNG Betreiben Sie den Mäher niemals ohne montierte und funktionierende Schutzvorrichtungen Bedienen Sie die Rasenmäher nicht wenn irgendwelcher Sachschaden an den Sicherheitsmerkmalen der Maschine entstanden ist. Sollten sie diese warnung nicht berücksichtigen, kann dies schwere Personenschaden hervorrufen. PACKLISTE

Ladegerät + stromkabel

ENTFALTEN UND EINSTELLEN DES GRIFFBÜGELS

1. Ziehen Sie den oberen Griffbügel nach oben und

hinten um den Griffbügel in die Betriebsposition zu heben. Stellen Sie sicher, dass die Griffbügel richtig einrasten.

2. Ziehen Sie den unteren Griffbügel mit den

Schnellverschlüssen auf beiden Seiten fest.

3. Ziehen Sie den oberer Griffbügel mit den

Schnellverschlüssen auf beiden Seiten fest. WARNUNG Falls Teile fehlen oder beschädigt sind sollte das Gerät nicht in Betrieb genommen werden bevor alles korrekt ersetzt wurde. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

MONTAGE DES GRASFANGKORBES

1. Öffnen Sie die Hecktüre zum Entleeren.

2. Heben Sie den Grasfangkorb am Handgriff an und

setzen ihn unter die hintere Klappe, so dass die Haken an dem Grasfangkorb in den Schlitzen des Griffbügels sitzen.

3. Lösen Sie die hintere Klappe. Bei richtiger Montage

sitzen die Haken des Grasfangkorbs sicher in den Schlitzen an dem Griffbügel. WARNUNG Versuchen Sie nicht, dieses Gerät zu verändern oder Zubehör zu erstellen, das für dieses Gerät nicht empfohlen ist. Sollten Sie während Wartungsarbeiten andere nicht geeignete Teile benutzen, so könnten dies schwere Personen- und Sachschäden mit sich bringen.

MONTAGE DES MULCHADAPTERS

Siehe Abbildung 5. WARNUNG

1. Heben Sie die hintere Auswurfklappe an und halten

2. Greifen Sie den Mulchadapter am Handgriff und

setzen ihn wie gezeigt in einem kleinen Winkel ein.

3. Schieben Sie den Mulchadapter fest an seinen Platz.

4. Lassen Sie die hintere Auswurfklappe herunter.

Stecken Sie den Sicherheitsschlüssel nicht ein, bis der Zusammenbau abgeschlossen ist und Sie zum Mähen bereit sind. Nichtbeachtung kann zu einem unbeabsichtigten Einschalten und möglicherweise schweren Verletzungen führen.

EINSTELLEN DER MESSERHÖHE

WARNUNG Siehe Abbildung 6. Entfernen Sie beim Anschließen von Teilen immer das Akkupack aus dem Produkt um ein versehentliches Einschalten, das schwere Personenschäden verursachen könnte, zu vermeiden. Bei der Verschiffung des Rasenmähers sind die Räder auf eine kleine Messerhöhe eingestellt. Bevor Sie den Rassenmäher zum ersten Mal benutzen, stellen Sie bitten die Messerhöhe ein, die am besten zu Ihnen passt. Der durchschnittliche Rasen sollte 38 mm bis 51 mm in der kühlen Jahreszeit und zwischen 51 mm bis 70 mm in der warmen Jahreszeit betragen.

Deutsch (Übersetzung der originalen Anleitungen) Zum Einstellen der Messerhöhe.

Um die Messerhöhe zu erhöhen, betätigen Sie den Höhenregler und ziehen Sie ihn zum hinteren Teil des Rasenmähers.

Um die Messerhöhe zu reduzieren, betätigen Sie den Höhenregler und ziehen Sie ihn zum vorderen Teil des Rasenmähers. Für vollständige Ladeanweisungen lesen Sie bitte die Bedienungsanleitung für die Akkus und Ladegeräte, die im Abschnitt Technische Daten aufgeführt wird.

1. Heben Sie die Akkuabdeckung an und halten sie hoch.

2. Setzen Sie den Akku auf das Werkzeug. Richten Sie

die erhöhten Stege auf dem Akku mit den Rillen in dem Akkufach aus.

3. Vergewissern Sie sich, dass die Lasche an der

Unterseite des Akkus eingerastet ist, und dass der Akku richtig in dem Produkt sitzt, bevor Sie mit der Arbeit beginnen.

4. Stecken Sie den Sicherheitsschlüssel ein.

5. Stecken Sie nicht den Sicherheitsschlüssel ein, wenn

die Maschine nicht sofort benutzt wird.

6. Schließen Sie die Klappe.

VERWENDUNG WARNUNG Bleiben Sie stets wachsam, auch nachdem Sie sich mit Ihrem Gerät vertraut gemacht haben. Denken Sie daran, dass eine sekundenlange Unkonzentriertheit genügen kann, um eine schwere Verletzung zu verursachen.

WARNUNG Siehe Abbildung 4. Tragen Sie immer einen Augenschutz. Die Missachtung dieser Anweisung kann dazu führen, dass Fremdkörper in Ihre Augen spritzen und schwere Augenverletzungen verursachen.

1. Lösen Sie den Startbügel um das Produkt anzuhalten.

2. Entfernen Sie den Sicherheitsschlüssel.

3. Drücken Sie den Knopf für die Akkulasche an der

Unterseite des Akkus und halten Sie ihn gedrückt.

4. Entfernen Sie den Akku aus dem Produkt.

START/STOPP DES RASENMÄHERS

Verwenden Sie nur vom Hersteller empfohlene Komponenten oder Zubehörteile für dieses Gerät. Die Verwendung von nicht empfohlenen Komponenten oder Zubehörteilen kann zu schweren Verletzungen führen. Siehe Abbildung 7.

1. Stecken Sie den Sicherheitsschlüssel in den Schlitz

2. Drücken und halten Sie den Startknopf. Ziehen Sie

den Startbügel in Richtung des Griffbügels und lassen den Startknopf los um den Mäher loszulassen.

3. lassen Sie zum Ausschalten des Mähers den

Startbügel los. WARNUNG Kontrollieren Sie Ihren Rasenmäher vor der Benutzung immer auf fehlende oder beschädigte Teile und die Messer auf Beschädigung, ungleiche oder übermäßige Abnutzung. Die Verwendung eines Produkts mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.

Vergewissern Sie sich, dass der Rasen frei von Steinen, Stöcken, Drähten oder anderen Objekten ist die die Messer oder dem Motor des Mähers beschädigen könnten. Mähen Sie nicht über Grundstücksmarkierungen oder andere Metallpfosten. Diese Objekte könnten vom Rasenmäher zum Benutzen gewirbelt werden und schwere Personenschäden entstehen lassen.

Kippen Sie den Mäher nicht, wenn Sie den Motor starten oder den Motor anschalten, außer der Mäher muss zu Starten gekippt werden. Kippen Sie in diesem Fall das Gerät nicht mehr als notwendig und heben Sie nur die Teile die vom Benutzer entfernt sind.

Starten Sie den Motor nie, wenn Sie vor einem Grasabwurfschacht stehen sollten.

Schneiden Sie für einen gesunden Rasen immer ein Drittel oder weniger der Grashöhe ab.

Halten Sie Ihre Hände oder Füße nicht in die Nähe von oder unter rotierende Teile. Halten Sie sich immer von der Auswurföffnung fern.

Schneiden Sie kein nasses Grass, es könnte an der Unterseite des Rasenmähers stecken bleiben und großen Schaden anrichten.

Deutsch (Übersetzung der originalen Anleitungen)

Neues oder schweres Gras kann einen schmaleren Schnitt oder größere Schnitthöhe erfordern.

Säubern Sie die untere Seite des Rasenmähers nach jedem Gebrauch um Grassreste, Blätter, Schmutz und anderen Abfall aus dem Gerät zu entfernen.

WARNUNG Bevor Sie irgendwelche Wartungsarbeiten durchführen, stellen Sie sicher, dass der Akku und der Sicherheitsschlüssel entfernt sind um versehentliches Starten und mögliche schwere Verletzungen zu vermeiden. Sollten Sie hohes Grass mähen, reduzieren Sie ihre Geschwindigkeit um das beste Arbeitsergebnis zu erhalten. HINWEIS: Halten Sie immer den Mäher an, lassen die Messer vollständig anhalten und entfernen den Sicherheitsschlüssel, bevor Sie den Mäher unten reinigen. WARNUNG Verwenden Sie für die Wartung nur autorisiert Ersatzteile. Die Benutzung ungeignetter Ersatzteile könnte schweren Sachschaden entstehen lassen.

WARNUNG Bei Gefällen besteht hohe Rutschgefahr, was schweren Personenschaden verursachen kann. Wenn Sie bei Gefällen Rasen mähen ist Vorsicht geboten. Wenn Sie sich bei einem Gefälle unsicher füllen sollten Sie in keinem Fall Rasen mähen. Zu Ihrer Sicherheit sollten Sie bei Gefällen mit einem Winkel größer als 15° nicht Rasen mähen.

Mähen Sie immer quer und niemals von oben nach unten. Es könnte schwerer Schaden entstehen, wenn dies nicht eingehalten wird.

Passen Sie auf bei Löchern, Kurven, Steinen und versteckten Objekte oder Hügeln, sie bergen Rutschgefahr. Hohes Gras kann Hindernisse bergen. Entfernen Sie alle Objekte, wie zum Beispiel Steine und Äste, welche von den Schneideelementen in die Luft geworfen werden können.

Achten Sie immer auf sicheren Stand. Ein Ausrutscher oder Fall kann schweren Personenschaden entstehen lassen. Lassen Sie den Startbügel sofort los, wenn Sie merken, dass Sie das Gleichgewicht verlieren.

Benutzen Sie das Gerät nicht in der Nähe von Klippen, Gräben und Böschungen; Sie könnten Ihr Gleichgewicht verlieren. WARNUNG Halten Sie den Motor und das Akkufach frei von Gras, Blättern oder zu viel Fett. Dadurch wird das Feuerrisiko verringert. GENERELLE WARTUNGSARBEITEN Überprüfen Sie das gesamte Produkt vor jeder Benutzung auf beschädigte, fehlende oder lose Teile, wie Schrauben, Bolzen, Muttern, Deckel usw. Schrauben Sie alle Befestigungen und Deckel fest und verwenden Sie dieses Produkt nicht, bis alle fehlenden oder beschädigten Teile ersetzt wurden. Bitte wenden Sie sich für weitere Hilfe an den Ryobi-Kundendienst. Vermeiden Sie beim Reinigen der Plastikteile den Einsatz von Lösungsmitteln. Die meisten Plastikteile können durch den Gebrauch der handelsüblichen Solventien beschädigt werden, was sich auch auf ihre Leistung auswirken kann. Verwenden Sie saubere Tücher um Verunreinigungen wie Staub, Öl, Schmierstoffe usw. zu entfernen. WARNUNG Lassen Sie niemals Bremsflüssigkeiten, Benzine, Produkte auf Erdölbasis, Rostlöser usw. mit den Plastikteilen in Kontakt geraten. Chemikalien können Plastik beschädigen, aufweichen oder zerstören, was zu schweren Verletzungen führen kann.

LEEREN DES GRASFANGKORBS

1. Schalten Sie den Mäher aus, lassen Sie die

Messer vollständig anhalten und entfernen Sie den Sicherheitsschalter.

2. Heben Sie die hintere Klappe an.

3. Heben Sie den Grasfangkorb am Handgriff an um ihn

aus dem Mäher zu entfernen.

4. Leeren Sie den Sack.

5. Heben Sie die hintere Klappe an und setzen den

Grasfangkorb wie oben beschrieben wieder ein. Überprüfen Sie immer wieder alle Schrauben und Bolzen auf ihre Festigkeit um eine sicherer Handhabung des Rasenmähers zu gewährleisten. Wischen Sie den Rasenmäher mit einem feuchten Tuch ab. Benutzen Sie kein Wasser.

Deutsch (Übersetzung der originalen Anleitungen) den Schaft und ziehen sie mit der Hand fest. HINWEIS: Vergewissern Sie sich dass alle Teile in der Reihenfolge ausgetauscht wurden in der sie entfernt wurden.

10. Ziehen Sie die Mutter im Uhrzeigersinn mit einem

Drehmomentschlüssel (nicht im Lieferumfang) an um sicherzugehen, dass der Bolzen fest sitzt. Das empfohlene Anziehdrehmoment der Messermutter ist 62.5~71.5 kgf cm. SCHMIERÖL Alle Elemente, welche Schmieröl benötigen, sind mit hochgratigem Schmieröl für leistungsstarke Ergebnisse ausgestattet. Daher brauchen Sie kein weiteres Schmieröl. WARNUNG Schutzen Sie Ihre Hände immer mit dicken Handschuhen wenn Sie die Schneideelemente auswechseln müssen. Kontakt mit dem Messer könnte zu schweren Verletzungen führen.

ERSETZEN DER VORDERRÄDER

Siehe Abbildung 12. Um eine sanfte Arbeitsleistung der Räder zu gewährleisten, sollten diese vor der Einlagerung gereinigt werden. WARNUNG Zum Ersetzen eines Vorderrads: Bitte benutzen Sie kein Schmieröl für die Räder. Schmierung kann dazu führen, dass Teile der Räder beim Einsatz versagen, wodurch schwere Verletzungen des Bedieners und/oder Schäden am Mäher oder Eigentum entstehen können.

1. Entfernen Sie die Stifte und Unterlegscheiben.

2. Entfernen Sie das Rad und ersetzen es mit einem

3. Ersetzen Sie die Unterlegscheiben, Stifte und

Radabdeckungen. Zum Ersetzen eines Hinterrads:

AUSTAUSCH DER SCHNEIDEELEMENTE

Siehe Abbildung 10-11.

1. Entfernen Sie die Abdeckung des Hinterrades.

2. Entfernen Sie die Stifte.

3. Entfernen Sie das Rad und ersetzen es mit einem

4. Ersetzen Sie die Stifte und Radabdeckungen.

HINWEIS: Verwenden Sie nur autorisierte Ersatzmesser. Ersetzen Sie abgenutzte oder beschädigte Messer und Bolzen als Satz um die Balance zu erhalten.

1. Schalten Sie den Motor aus und entfernen den

Sicherheitsschlüssel. Lassen Sie das Messer vollständig anhalten.

2. Entnehmen Sie den Akku.

3. Legen Sie den Rasenmäher auf die eine Seite.

4. Stecken Sie ein Stück Holz zwischen dem Schneideblatt

und dem Gehäuse um die Schneideelemente zu fixieren.

5. Lockern Sie das Messer, indem Sie die Messermutter

mit einem15 mm Schraubenschlüssel oder Nuss (nicht im Lieferumfang) gegen den Uhrzeigersinn drehen (von unten gesehen).

6. Entfernen Sie die Messermutter, Unterlegscheibe, den

Messerdämpfer und das Messer.

7. Stellen Sie sicher, dass der Messerhalter vollständig

an dem Motorschaft anliegt.

8. Stellen Sie das neue Schneidemesser in den Rahmen.

Stellen Sie sicher, dass das Messer richtig positioniert ist, mit dem Schaft durch das mittlere Loch des Messers und die zwei Messeraufnahmen sich in den entsprechenden Löchern befinden. Vergewissern Sie sich dass es richtig installiert ist mit den runden Enden zum Mähergehäuse hin und nicht zum Untergrund hin. Wenn das Messer richtig montiert ist, sollte es flach an dem Messerhalter aufliegen.

9. Ersetzen Sie den Messerdämpfer und die

Unterlegscheibe, schrauben Sie die Messermutter auf

EINLAGERUNG DES RASENMÄHERS

Siehe Abbildung 13. Um den Handgriff vor der Lagerung zu reduzieren:

1. Lösen Sie vollständig den Handgriff seitlich und falten

Sie den oberen Handgriff nach unten.

2. Drücken Sie auf jeder Seite nach unten um den

Handgriff zu reduzieren und heben Sie die beiden Seiten am niedrigen Endteil des Griffs an. Vermeiden Sie es irgendwelche Kabel zu klemmen oder zu verfangen.

Der Akku ist für die größtmögliche Lebensdauer ausgelegt, doch wie alle Akkus muss er irgendwann ersetzt werden. Laden Sie den Akku vor der Benutzung. Zum Einlegen eines neuen Akkus:

Entfernen Sie den Sicherheitsschlüssel. Entriegeln und entfernen Sie vorsichtig den Akku. Setzen Sie einen neuen Akku ein. Bringen Sie den Akku zu einem Recyclingcenter das Bleisäure/Lithium-Ionen akzeptiert. Entsorgen Sie den Akku niemals im Feuer oder normalem Hausabfall.

Deutsch (Übersetzung der originalen Anleitungen) FEHLERBEHEBUNG Problem Mögliche ursache Schlossschrauben richtig. Handgriff ist nicht in Position. sitzen Lösung nicht Stellen Sie die Griffhöhe ein und stellen sicher, dass die Schlossschrauben richtig sitzen. Schnellspanner ist nicht festgezogen. Ziehen Sie den Schnellspanner fest. Akkuladung ist niedrig. Laden Sie den Akku. Akku ist entweder nicht funktionsfähig oder kann nicht aufgeladen werden. Ersetzen Sie den Akku. Rasen ist rau oder uneben oder Schnitthöhe ist nicht richtig eingestellt. Stellen Sie die Räder auf eine höhere Position. Alle Räder müssen auf dieselbe Schnitthöhe gestellt werden, damit der Mäher gleichmäßig schneidet. Mäher mulcht nicht richtig. Nasses Schnittgut kann an dem Unterboden anhaften. Warten Sie vor dem Mähen bis das Gras getrocknet ist. Mäher ist schwer zu schieben. Hohes Gras, dichtes Gras hat sich im Mähergehäuse und in den Schneideelementen festgesetzt, oder Vergrößern Sie die Schnitthöhe. Mäher fängt das Gras nicht richtig. Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Messer ist unbalanciert, übermäßig oder ungleichmäßig abgenutzt. Ersetzen Sie das Messer. Motorschaft ist verbogen. Schalten Sie den Motor aus, entfernen den Sicherheitsschlüssel und Akku, trennen die Stromersorgung und untersuchen auf Beschädigungen. Lassen Sie den Schaden von einem Techniker beheben, bevor Sie den Motor erneut starten. Schnitthöhe ist zu niedrig. Vergrößern Sie die Schnitthöhe. Akku ist leer. Laden Sie den Akku. Mäher startet nicht. Mäher schneidet ungleichmäßig. Rasenmäher vibriert Geschwindigkeit das bei Gras hoher Motor schaltet beim Mähen aus. Falls diese Lösungen das Problem nicht klären, kontaktieren Sie Ihren autorisierten Kundendienst.
