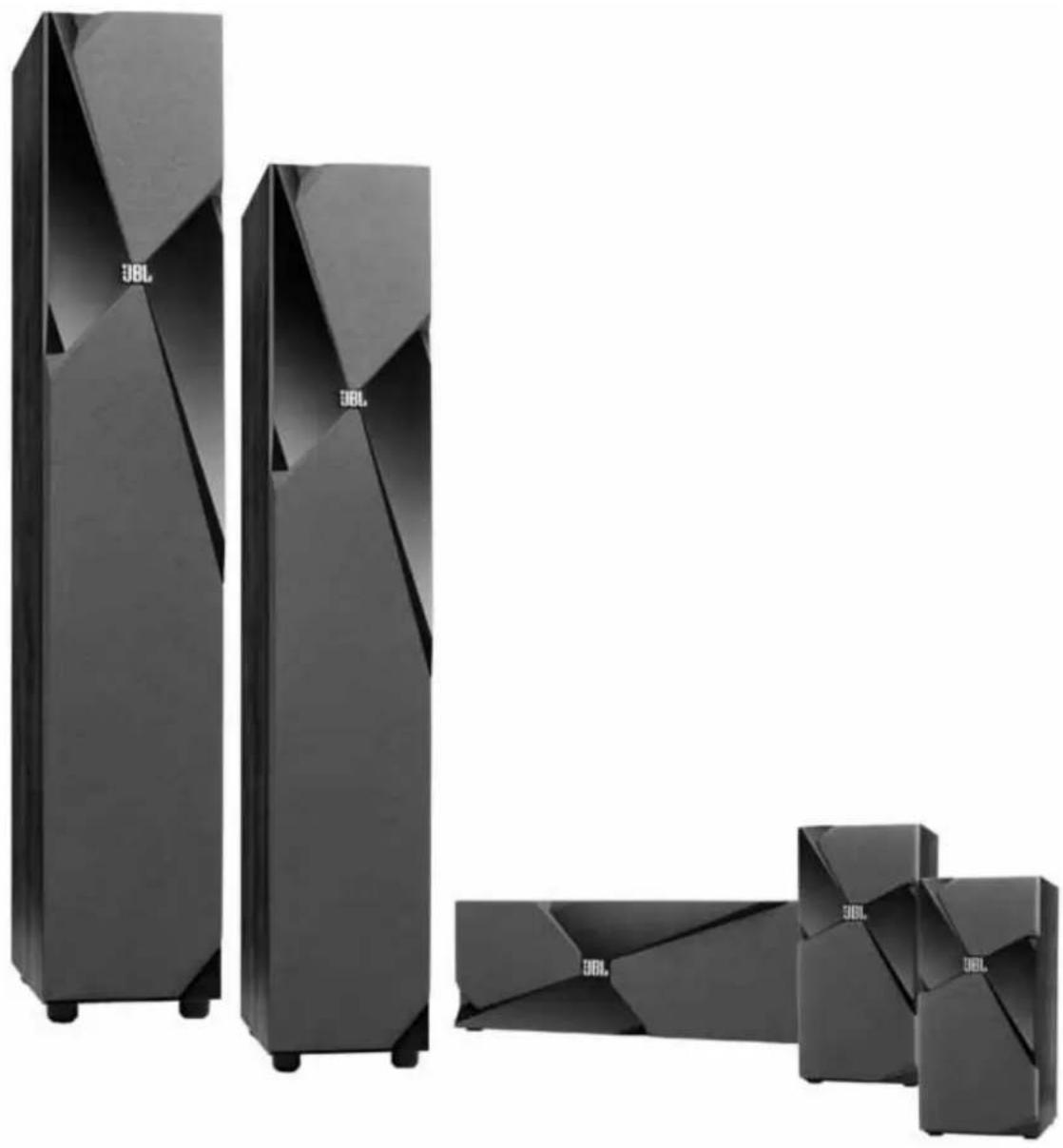

Produkttyp	3-Wege Standlautsprecher
Marke	JBL
Modell	Studio 190
Tiefton-Lautsprecher	2 x 6,5" (165 mm) PolyPlas™-Membranen, magnetisch abgeschirmt
Mittelton-Lautsprecher	4" (100 mm) PolyPlas-Membran, magnetisch abgeschirmt
Hochton-Lautsprecher	1" leichte CMMD®-Kalotte, magnetisch abgeschirmt, Bi-Radial®-Waveguide
Belastbarkeit (Dauer)	100 Watt
Belastbarkeit (Spitze)	400 Watt
Frequenzgang	40 Hz – 22 kHz
Nennimpedanz	8 Ohm
Empfindlichkeit (2,83 V/1 m)	90 dB
Übergangsfrequenzen	800 Hz, 3,2 kHz, 6 dB/Oktave
Gehäusetyp	Bassreflex, mit Mitteltonkammer
Anschluss	2 vergoldete Anschlussklemmen (Bi-Wiring möglich)
Abmessungen (H x B x T)	1121 x 200 x 375 mm (44-1/8" x 7-7/8" x 14-3/4")
Gewicht	22,1 kg (48,8 lb)
Empfohlene Verwendung	Linker und rechter Kanal in Stereo- oder Heimkino-Konfiguration
Pflege	Mit einem trockenen Tuch abwischen; Gitter mit Staubsauger reinigen; Hochtonkalotte nicht berühren
Mitgeliefertes Zubehör	Selbstklebende Gummifüße
Besonderheiten	Magnetische Abschirmung, Bi-Wiring-fähig

Häufig gestellte Fragen - Studio 190 JBL

Welche Verstärkerleistung wird für die Studio 190 Lautsprecher empfohlen?

Die Dauerbelastbarkeit beträgt 100 Watt und die Spitzenbelastbarkeit 400 Watt. Verwenden Sie einen geeigneten Verstärker, um Schäden zu vermeiden.

Wie schließe ich die Studio 190 Lautsprecher im Bi-Wiring an?

Entfernen Sie die Metallbrücken, die die beiden Klemmenpaare verbinden. Verbinden Sie dann ein Kabel vom Mittel-/Hochtonlautsprecher mit dem oberen Paar und ein weiteres Kabel vom Tieftonlautsprecher mit dem unteren Paar, entweder vom selben Verstärker oder von zwei getrennten Verstärkern.

Was ist der ideale Abstand zwischen den Studio 190 Lautsprechern?

Für ein optimales Stereobild platzieren Sie die Lautsprecher in einem Abstand von 1,8 bis 3 m (6 bis 10 Fuß). Der Winkel zwischen Hörer und jedem Lautsprecher sollte zwischen 40 und 60 Grad liegen.

Wie reinige ich die Studio 190 Lautsprecher?

Wischen Sie das Gehäuse mit einem sauberen, trockenen Tuch ab. Zum Entstauben des Gitters verwenden Sie einen Staubsauger mit geringer Leistung. Waschen Sie das Gitter nicht mit Wasser. Die Membranen der Lautsprecher können vorsichtig mit einem trockenen Pinsel gereinigt werden.

Kann ich den Studio 190 Lautsprecher in der Nähe einer Wand aufstellen?

Ja, aber die Basswiedergabe nimmt zu, je näher der Lautsprecher an einer Wand oder Ecke steht. Für eine ausgewogene Wiedergabe halten Sie einen Abstand von mindestens 51 cm zu den Seitenwänden ein.

Was passiert, wenn ich die Kabel mit verpoltem Anschluss verbinde?

Eine Verpolung verschlechtert das Stereobild und verringert die Basswiedergabe. Achten Sie darauf, die (+) Klemmen des Verstärkers mit den roten (+) Klemmen des Lautsprechers und die (-) Klemmen mit den schwarzen (-) Klemmen zu verbinden.

Sind die Studio 190 Lautsprecher magnetisch abgeschirmt?

Ja, alle Wandler (Tief-, Mittel-, Hochton) sind magnetisch abgeschirmt, sodass sie ohne Störungen in der Nähe eines Fernsehgeräts platziert werden können.

Welches Kabel sollte ich zum Anschluss der Studio 190 verwenden?

Die vergoldeten Klemmen akzeptieren blanke Kabel, Stiftstecker, Kabelschuhe und Bananenstecker. Verwenden Sie ein qualitativ hochwertiges Kabel, das zu Ihrer Installation passt.

Wie pflege ich die Hochtonkalotte?

Berühren Sie die Hochtonkalotte niemals mit irgendetwas. Sie ist sehr empfindlich und jeder Kontakt könnte sie irreparabel beschädigen.

Kann ich die Studio 190 als Surround-Lautsprecher verwenden?

Die Studio 190 sind für die Hauptkanäle konzipiert. Für die Surround-Kanäle verwenden Sie die Modelle Studio 130 oder andere geeignete Lautsprecher. Die Studio 190 sind für eine typische Wandmontage von Surround-Lautsprechern zu groß.

BEDIENUNGSANLEITUNG Studio 190 JBL

VIELEN DANK, DASS SIE SICH FÜR DIESES JBL® PRODUKT ENTSCHIEDEN HABEN

Seit über 60 Jahren befassen sich die Ingenieure bei JBL ^® mit allen Aspekten von Musik und Film, sei es nun Aufnahme oder Wiedergabe von Live-Konzerten, bis hin zu Aufnahmen, die Sie Zuhause, im Auto oder bei der Arbeit spielen.

Wir sind fest davon überzeugt, dass Ihnen Ihr neues JBL System genau jenes Vergnügen bereitet, das Sie von ihm erwarten – und dass Sie bei einer geplanten Neuanschaffung von Audiogeräten für Zuhause, fürs Auto oder fürs Büro JBL wieder in die engere Wahl ziehen werden.

Bitte nehmen Sie sich etwas Zeit, um im Internet unter www.jbl.com Ihre neuen Lautsprecher zu registrieren. Dadurch erhalten Sie Informationen über neue Entwicklungen, und wir können auf Basis der ermittelten Daten Produkte entwickeln und produzieren, die Ihren Anforderungen entsprechen.

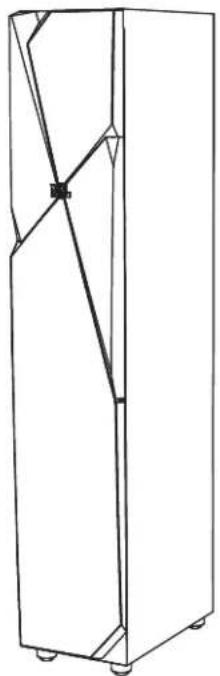

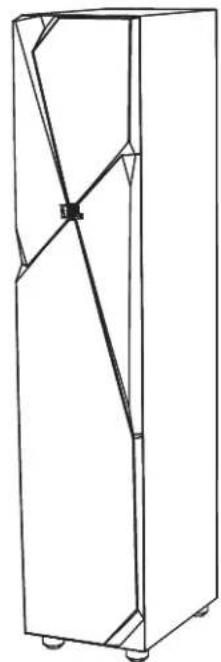

LIEFERUMFANG

In jeder Verpackung finden Sie einen bzw. zwei Lautsprecher, je nachdem um welches Modell es sich handelt (siehe unten).

Studio 190
Ein Studio 190 Lautsprecher

Studio 180
Ein Studio 180 Lautsprecher

Studio 130
Zwei Studio 130 Lautsprecher

Studio 120c
Ein Studio 120c Lautsprecher

Selbstklebende Gummifüßchen
(Studio 130 - zwei Aufkleber,
Studio 120c – ein Aufkleber)

PLATZIERUNG

STUDIO 190/STUDIO 180/STUDIO 130 - LINKER UND RECHTER FRONTKANAL

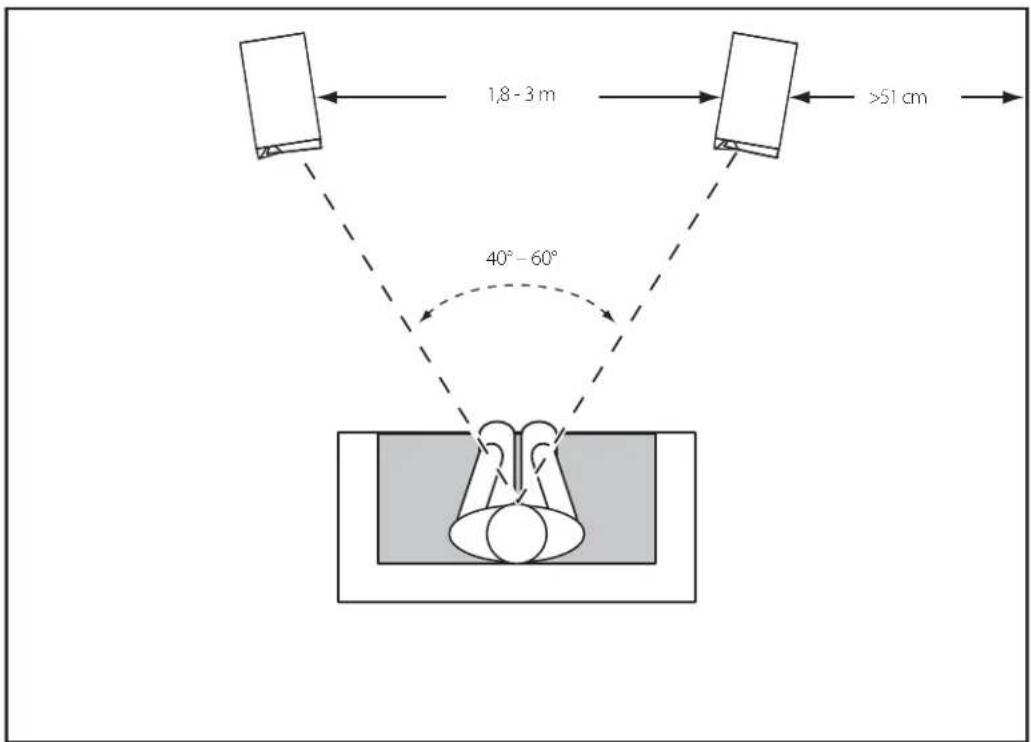

Beste Ergebnisse erreichen Sie, wenn Sie die Lautsprecher in einem Abstand von 1,8 – 3,0 Metern voneinander aufstellen. Richten Sie die Lautsprecher zur Hörposition hin aus, um das Klangpanorama zu verbessern. Der Winkel zueinander sollte dabei zwischen 40 und 60 Grad liegen

Allgemein gilt: Je näher der Lautsprecher zu einer Wand oder Zimmerecke steht, desto kräftiger die Basswiedergabe.

Beste Ergebnisse erzielen Sie, wenn Sie die Lautsprecher mindestens 51 cm von jeder Wand entfernt aufstellen.

- Platzieren Sie die Studio 130 Regallautsprecher so, dass die Hochton-Chassis auf gleich Höhe zu Ihren Ohren stehen. Ziehen Sie die selbstklebenden Gummifüßchen ab und bringen Sie diese auf der Unterseite der Boxen an

STUDIO 120c

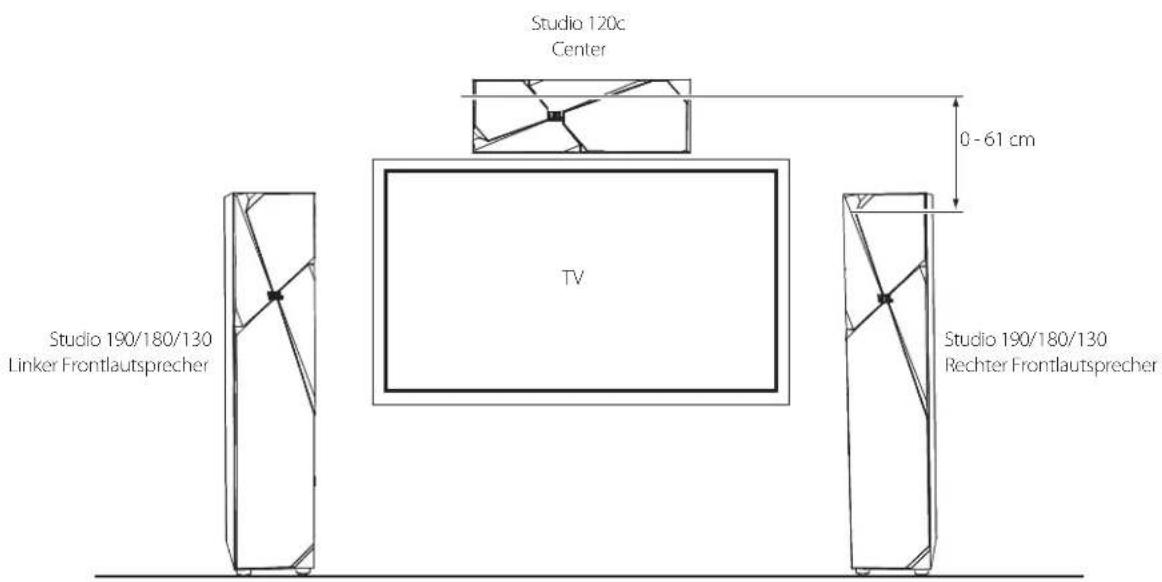

Am besten platzieren Sie den Center direkt unter oder über dem Fernsehgerät. Die Mitte des Centers sollte nicht weiter als 61 cm höher oder niedriger stehen als die Hochtöner der beiden Frontlautsprecher. Ist das TV-Gehäuse tief genug, können Sie den Center auf Ihr Fernsehgerät stellen – achten Sie dabei, dass die TV-Vorderseite und die Lautsprecherfront bündig abschließen.

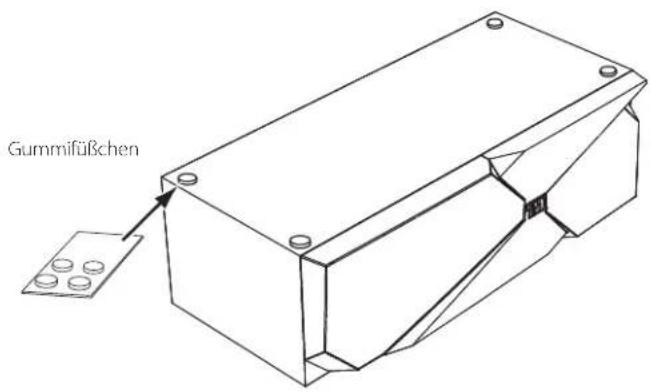

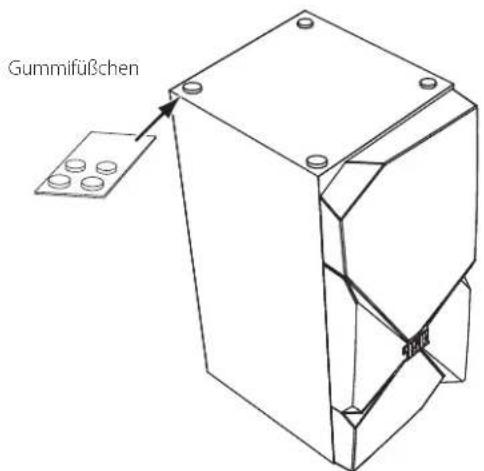

• Ziehen Sie die selbstklebenden Gummifüßchen ab und bringen Sie diese auf der Unterseite der Box an.

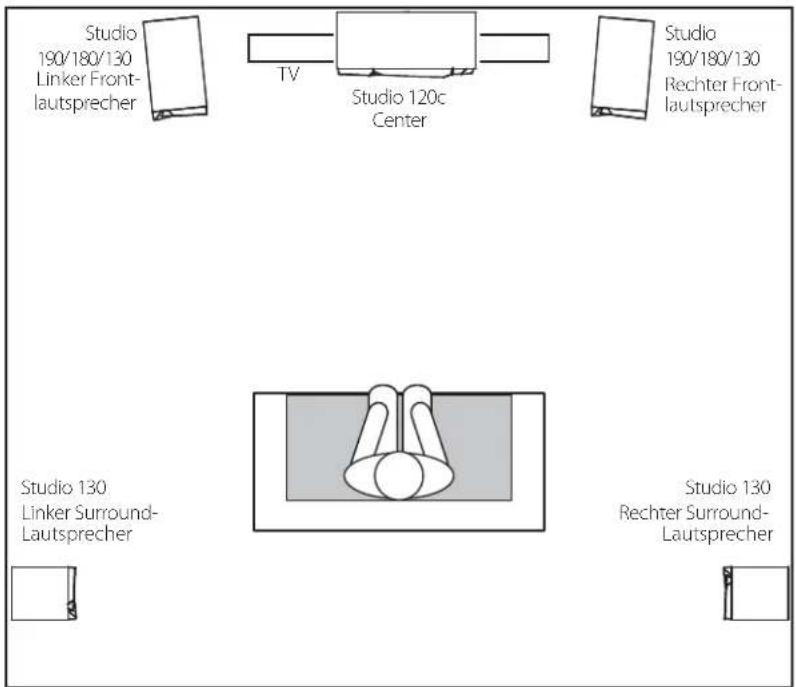

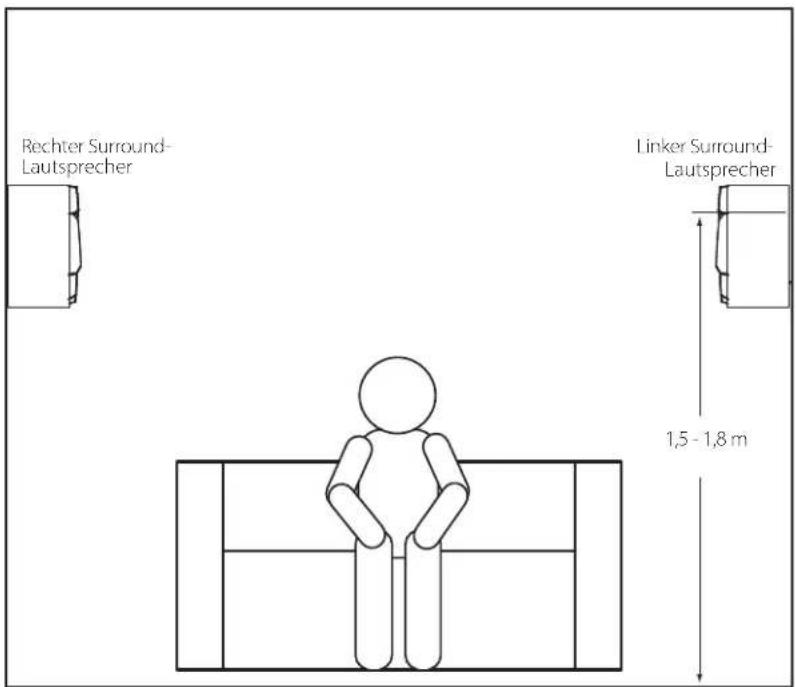

STUDIO 130 - SURROUND-LAUTSPRECHER IN EINEM 5.1-KANAL-HEIMKINO

Setzen Sie den Studio 130 als Surround-Lautsprecher in einem 5.1-Kanal-Heimkino ein, sollten Sie ihn leicht hinter Ihrer Hörposition und zueinander ausgerichtet platzieren. Idealerweise platzieren Sie die Boxen in einer Höhe zwischen 1,5 - 1,8 Metern. Alternativ können Sie die Surround-Boxen an der Rückwand und nach vome ausgerichtet montieren. Stellen Sie die Lautstärke der Surround-Lautsprecher so ein, dass sie nicht überbetont spielen. Experimentieren Sie mit der Platzierung im Raum bis die Lautsprecher, ein diffuses, räumliches Klangbild wiedergeben, welches die Klangbühne der beiden Frontlautsprecher unterstützt.

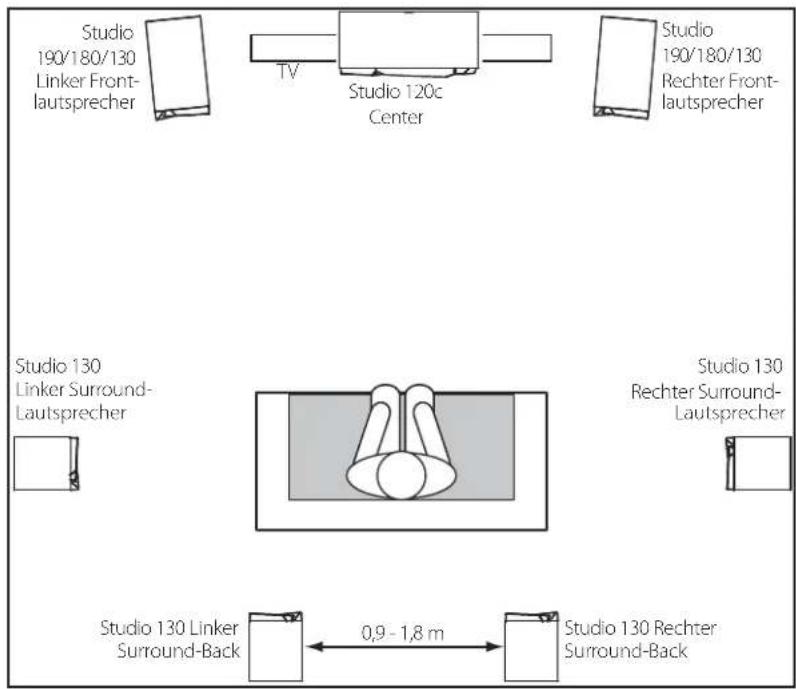

STUDIO 130 - SURROUND-LAUTSPRECHER IN EINEM 7.1-KANAL-HEIMKINO

Setzen Sie den Studio 130 als Surround-Lautsprecher in einem 7.1-Kanal-Heimkino ein, müssen Sie ihn seitlich neben Ihre Hörposition in einer Höhe zwischen 1,5 und 1,8 Metern platzieren. Die Surround-Back-Lautsprecher gehören an die rückwärtige Wand in einer Höhe zwischen 1,5 und 1,8 Metern und mit einem Abstand von 0,9 bis 1,8 Metern voneinander montiert.

VERKABELUNG

ACHTUNG: Bitte stellen Sie sicher, dass alle elektronischen Komponenten Ihrer Heimkino-Anlage vollständig ausgeschaltet (besser noch vom Stromnetz getrennt) sind BEVOR Sie mit der Verkabelung der Lautsprecher beginnen

Die Anschlussterminals an den Lautsprechern und am Verstärker sind mit entsprechend gekennzeichneten Befestigungsklemmen („+“ und „-“) versehen. Dies gilt selbstverständlich auch für die Lautsprecher der Studio 1 Serie. Zusätzlich sind die „+“ Klemmen rot und die „-“ Klemmen schwarz markiert.

Verbinden Sie den Plus-Pol (+) des Lautsprecherausgangs auf der Rückseite Ihres Verstärkers mit dem Plus-Pol des jeweiligen Lautsprechers. Verfahren Sie mit den negativen Klemmen ähnlich. Achten Sie bitte darauf, dass Sie die Pole nicht vertauschen: Verbinden Sie immer Plus mit Plus und Minus mit Minus. Vertauschen Sie die Pole, werden Raumklang und Basswiedergabe schlechter

WICHTIG: Achten Sie bitte darauf, dass sich die positiven und negativen Leitungen nicht berühren (Kurzschluss).

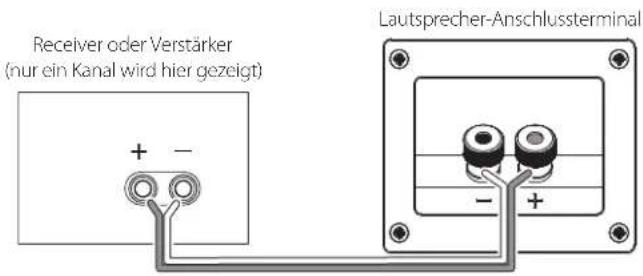

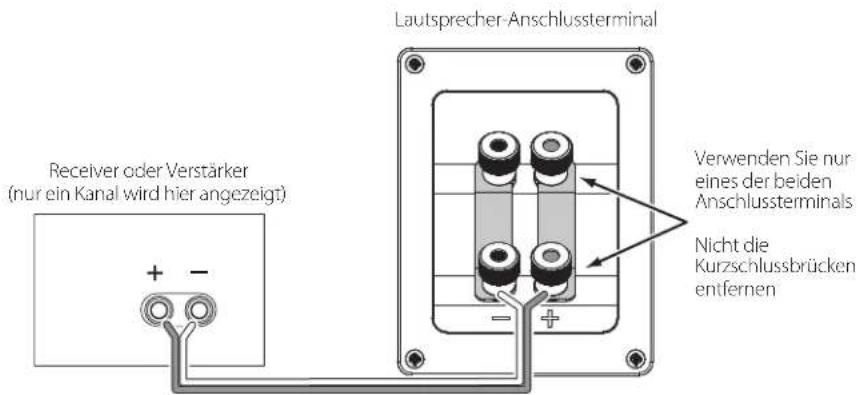

SINGLE-WIRE-VERKABELUNG

Verbinden Sie den Verstärker mit jedem Lautsprecher wie unten angezeigt.

Für die Modelle Studio 190 und Studio 180 gilt: Sie können eines der beiden Anschlussterminals frei wählen.

WICHTIG: Entfernen Sie bitte die Kurzschlussbrücken nicht, die die beiden Anschlussterminals verbinden.

Studio 130, Studio 120c

Studio 190, Studio 180

Die vergoldeten Anschlussklemmen dieser Lautsprecherserie bieten mehrere Verbindungsmöglichkeiten: abisierte Kabelenden, per Kabelschuh oder Bananenstecker.

ABISOLIERTE KABELENDEN ODER STIFTKONTAKTE VERWENDEN:

1.

2.3.

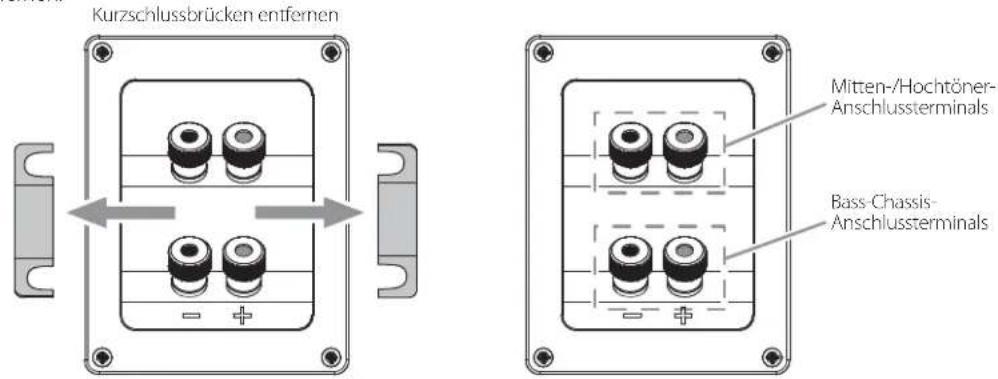

Modelle Studio 190 und Studio 180 sind mit doppelt ausgeführten Terminalanschlüssen versehen, die mittels zweier Metallstreifen verbunden sind (siehe Illustration unten links). Das obere Klemmenpaar ist mit dem Mittel- und dem Hochtöner verbunden, während das untere Klemmenpaar mit dem Bass-Chassis verkabelt ist. Auf diese Weise können Sie den Bass und das Mittel-/I-hochtonchassis mit je einer separaten Endstufe antreiben. Diese Methode (auch Bi-Wiring genannt) bietet gegenüber der klassischen Verkabelung akustische Vorteile aber auch höhere Flexibilität bei der Wahl der Endstufe.

Möchten Sie die Lautsprecher mit der Bi-Wiring Methode verkabeln, müssen Sie unbedingt die Kurzschlussbrücken entfernen.

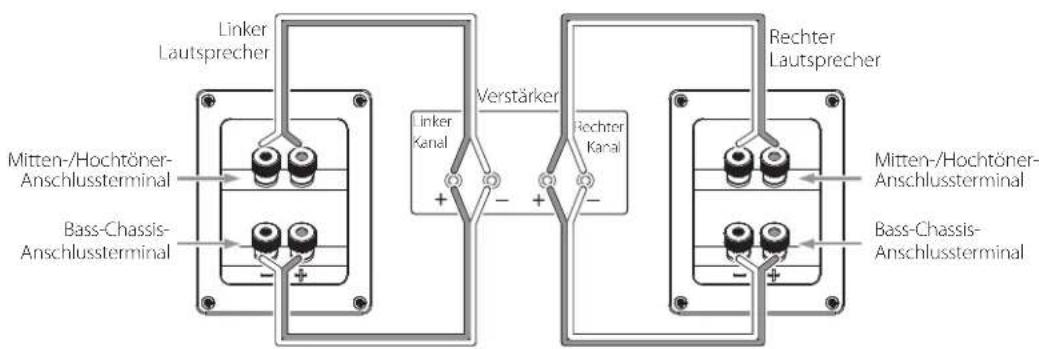

BI-WIRING-VERKABELUNG MIT EINEM VERSTÄRKER

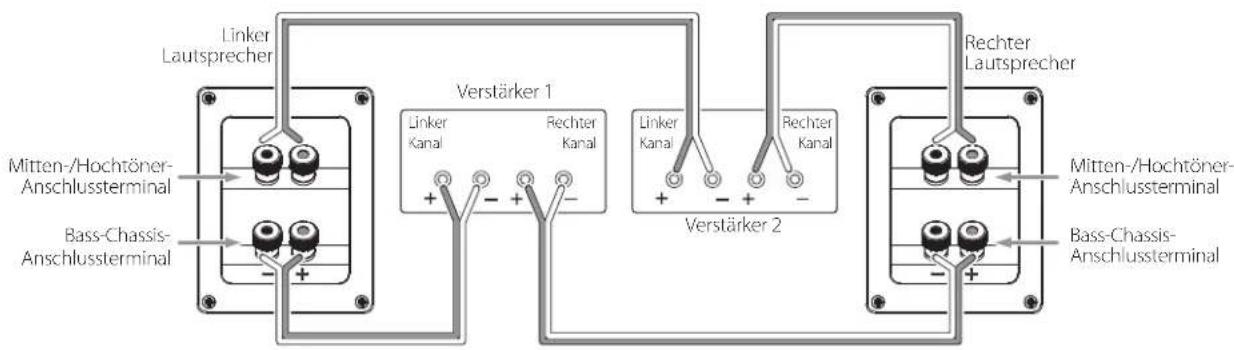

BI-AMPING-VERKABELUNG MIT ZWEI VERSTÄRKERN

Detaillierte Informationen zum Thema Lautsprecherkabel und Verkabelungsmöglichkeiten erhalten Sie bei Ihrem lokalen Fachhändler.

PFLEGE DER LAUTSPRECHER

• Reinigen Sie die Lautsprechergehäuse mit einem sauberen, trockenen Staubtuch. Verwenden Sie feuchte Tücher, könnte der Lack seinen Glanz verlieren. Aggressive Reinigungsflüssigkeiten mit Benzol oder Alkohol können ebenfalls den Lack beschädigen.
• Versprühen Sie bitte auch kein Insekten-Vernichtungsmittel in unmittelbarer Nähe der Boxen.
• Der Staub lässt sich mit einem Staubsauger auf niedrigster Stufe von den Frontabdeckungen entfernen.
• Reinigen Sie die Frontbespannungen nicht mit Wasser – sie könnten abfärben oder ihre Form verlieren.
• Sollten die Membranen des Bass- und Mitteltonchassis einstauben, können Sie diese wieder mit einem sauberen, trockenen und weichen Tuch beziehungsweise einem weichen Pinsel reinigen. Verwenden Sie keine feuchten Tücher.
• Berühren Sie NIEMALS die Hochtonkalotte.

TECHNISCHE DATEN

STUDIO 190 STANDLAUTSPRECHER

Lautsprechertyp: 3-Wege-Standlautsprecher mit zwei Bass-Chassis
Bass-Chassis: Zwei 165-mm-PolyPlasTM-Membranen, magnetisch abgeschirmt
Mittelton-Chassis: 100-mm-PolyPlasTM-Membran, magnetisch abgeschirmt
Hochtöner:	2,54-cm-CMMD®-Lite-Kalotte, magnetisch abgeschirmt, hinter einer Bi-Radial®-Schallführung mit gleichmäßiger Richtcharakteristik
Belastbarkeit: 100 Watt (RMS), 400 Watt (Max.)
Frequenzbereich: 40 Hz – 22 kHz
Nennimpedanz: 8 Ohm
Wirkungsgrad (2,83 V/1 m): 90 dB
Übergabefrequenzen: 800 Hz, 3,2 kHz; 6 dB/Oktave
Gehäusetyp:	Bassreflex mit eigenem Sub-Gehäuse für Mitteltöner
Anschlussterminals: Doppeltes, vergoldetes Anschlussterminal (Bi-Wiring-fähig)
Maße (H x B x T) 1121 x 200 x 375 mm
Gewicht:	2 2

STUDIO 180 STANDLAUTSPRECHER

Lautsprechertyp: 3-Wege-Standlautsprecher
Bass-Chassis: 165-mm-PolyPlasTM-Membran, magnetisch abgeschirmt
Mittelton-Chassis: 100-mm-PolyPlasTM-Membran, magnetisch abgeschirmt
Hochtöner:	2,54-cm-CMMD®-Lite-Kalotte, magnetisch abgeschirmt, hinter einer Bi-Radial®-Schallführung mit gleichmäßiger Richtcharakteristik
Belastbarkeit: 90 Watt (RMS), 360 Watt (Max.)
Frequenzbereich: 45 Hz – 22 kHz
Nennimpedanz: 8 Ohm
Wirkungsgrad (2,83 V/1 m): 89 dB
Übergabefrequenzen: 1,1 kHz, 2,5 kHz; 6 dB/Oktave
Gehäusetyp:	Bassreflex mit eigenem Sub-Gehäuse für Mitteltöner
Anschlussterminals: Doppeltes, vergoldetes Anschlussterminal (Bi-Wiring-fähig)
Maße (H x B x T) 1016 x 200 x 333 mm
Gewicht:	17, 5

STUDIO 130 REGALLAUTSPRECHER

Lautsprechertyp: 2-Wege-Regallautsprecher
Bass-Chassis: 100-mm-PolyPlasTM-Membran, magnetisch abgeschirmt
Hochtöner:	2,54-cm-CMMD®-Lite-Kalotte, magnetisch abgeschirmt, hinter einer Bi-Radial®-Schallführung mit gleichmäßiger Richtcharakteristik
Belastbarkeit: 60 Watt (RMS), 240 Watt (Max.)
Frequenzbereich:	60 Hz – 22 kHz
Nennimpedanz:	8 Ohm
Wirkungsgrad (2,83 V/1 m):	87 dB
Übergabefrequenzen:	3 kHz, 12 dB/Oktave
Gehäusetyp:	Bassreflex
Anschlussterminals:	Vergoldete Anschlussterminals
Maße (H x B x T)	349 x 165 x 210 mm
Gewicht:	4,9 kg

STUDIO 120c CENTER-LAUTSPRECHER

Lautsprechertyp: 2-Wege-Center-Lautsprecher mit zwei 64 mm großen Chassis
Bass-Chassis: Zwei 100-mm-PolyPlasTM-Membranen, magnetisch abgeschirmt
Hochtöner:	2,54-cm-CMMD®-Lite-Kalotte, magnetisch abgeschirmt, hinter einer Bi-Radial®-Schallführung mit gleichmäßiger Richtcharakteristik
Belastbarkeit: 60 Watt (RMS), 240 Watt (Max.)
Frequenzbereich: 60 Hz – 22 kHz
Nennimpedanz: 8 Ohm
Wirkungsgrad (2,83 V/1 m): 90 dB
Übergabefrequenzen: 900 Hz (12 dB/Oktave); 1,8 kHz (24 dB/Oktave)
Gehäusetyp:	Bassreflex
Anschlussterminals: Vergoldete Anschlussterminals
Maße (H x B x T) 165 x 533 x 251 mm
Gewicht:	8

HARMAN

© 2010 Harman International Industries, Incorporated. Alle Rechte vorbehalten.

Alle Leistungsmerkmale und Spezifikationen sowie das mechanische Design können sich ohne vorherige Ankündigung ändern.

JBL, Bi-Radial und CMMD sind Handelsmarken von Harman International Industries, Incorporated, eingetragen in den Vereinigten Staaten und/oder anderen Ländern.

PolyPlas ist eine Marke von Harman International Industries, Incorporated.

Technische Daten: 950-0308-001
