BEDIENUNGSANLEITUNG JW301 Vevor

RUBBER GASKET 5A

RUBBER GASKET 5A

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Müllentsorgung

Modell: JW-301 / JW-301DCN / JWM-331 / JWM-331DCN/JWM-V50/JWM-V50A/JW-V50/JW-V50A/JW-731/JW-731DCN/JWM-931/JWM-931DCN

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Müllentsorgung Bedienungsanleitung

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu den Produkten? Benötigen Sie technischen Support? Kontaktieren Sie uns

uns:

Technischer Support und E-Garantie-Zertifikat

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch. sorgfältig vor der Inbetriebnahme. VEVOR behält sich eine klare Auslegung unserer Benutzerhandbuch. Das Erscheinungsbild des Produkts unterliegt den Produkt, das Sie erhalten haben. Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es gibt Technologie- oder Software-Updates für unser Produkt.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch!

WARNUNG - Bei der Verwendung von Lebensmittelabfallzerkleinerern sind immer grundlegende Vorsichtsmaßnahmen zu beachten

zu befolgen, einschließlich der folgenden Punkte:

1) Lesen Sie vor der Verwendung des Entsorgers alle Anweisungen.
2) Um das Verletzungsrisiko zu verringern, ist eine genaue Überwachung erforderlich, wenn ein Entsorger
in der Nähe von Kindern verwendet werden.
3) Stecken Sie weder Finger noch Hände in den Entsorger.
4) Schalten Sie den Netzschalter auf die Position „Aus“, bevor Sie versuchen, einen Papierstau zu beheben oder Entfernen Sie ein Objekt aus dem Entsorger.
5) Wenn Sie versuchen, eine Verstopfung in einem Entsorger zu lösen, verwenden Sie einen langen Holzgegenstand wie wie ein Holzlöffel oder der Holzstiel eines Besens oder Wischmopps.
6) Wenn Sie versuchen, Gegenstände aus einem Entsorger zu entfernen, verwenden Sie eine Zange mit langem Griff oder Zange. Verwenden Sie für einen magnetisch betätigten Entsorger nicht magnetische Werkzeuge.
7) Um das Risiko von Verletzungen durch Materialien zu verringern, die durch einen Entsorger ausgeworfen werden können, geben Sie Folgendes in einen Entsorger:

a) Muschel- oder Austernschalen. b)

Ätzende Abflussreiniger oder ähnliche Produkte. c) Glas, Porzellan oder

Kunststoff. d) Große ganze Knochen. e)

Metall, wie Flaschenverschlüsse,

Blechdosen oder Besteck

f) Heißes Fett oder andere heiße Flüssigkeiten.

8) Wenn Sie den Entsorger nicht in Betrieb haben, lassen Sie den Abflussdeckel angebracht, um die Gefahr zu verringern, dass Gegenstände in den Entsorger fallen.

ERDUNGSANLEITUNG

Dieser Entsorger muss geerdet werden, um das Risiko eines Stromschlags im Falle einer Fehlfunktion oder eines Ausfalls zu verringern. Die Erdung bietet dem elektrischen Strom den Weg des geringsten Widerstands. Dieser Entsorger ist mit einem Kabel mit einem Erdungsleiter und einem Erdungsstecker ausgestattet. Der Stecker muss in eine Steckdose eingesteckt werden, die ordnungsgemäß installiert und gemäß allen örtlichen Vorschriften und Verordnungen geerdet ist. WARNUNG – Ein unsachgemäßer Anschluss des Erdungsleiters kann zu einem Stromschlagrisiko führen. Wenden Sie sich an einen qualifizierten Elektriker oder Servicetechniker, wenn Sie Zweifel haben, ob der Entsorger ordnungsgemäß geerdet ist. Wenn der mit dem Entsorger gelieferte Stecker nicht in die Steckdose passt, ändern Sie weder den Stecker noch das Gerät.

Spezifische Informationen zu Ihrem neuen Entsorger finden Sie in der Beilage. Stecken Sie den

Controller in die Wand. Nachdem Sie das Netzkabel ordnungsgemäß an den Stecker angeschlossen haben, stecken Sie Ihr Heizkissen in die Wand.

NOTIZ:

Dieser Lebensmittelabfallzerkleinerer ist ausschließlich für den Betrieb mit 120/240 Volt, 60/50 Hz ausgelegt.

Die Verwendung einer anderen Spannung oder Hz beeinträchtigt die Leistung.

WICHTIG:

Lesen Sie alle Anweisungen gründlich durch und bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

VORSICHT:

Lesen Sie unbedingt zuerst die Sicherheitshinweise bezüglich der Gefahr von

FEUER, ELEKTRISCH

VORSICHT: Vor der Verwendung des Entsorgers ist eine Gefahr von Stromschlägen oder Verletzungen zu vermeiden.

Werkzeuge und Materialien, die Sie möglicherweise benötigen

WICHTIGE SICHERHEITSHINWEISE

HINWEISE ZUR GEFAHR VON BRAND, ELEKTRISCHEM SCHLAG ODER

VERLETZUNGEN VON PERSONEN. BEWAHREN SIE DIESE ANWEISUNGEN AUF.

WARNUNG - Beim Gebrauch von Elektrogeräten sollten immer grundlegende Vorsichtsmaßnahmen getroffen werden.

befolgt, einschließlich der folgenden:

1. Lesen Sie vor der Verwendung des Geräts alle Anweisungen.

2. Um das Verletzungsrisiko zu verringern, ist eine genaue Überwachung erforderlich, wenn ein Gerät in der Nähe von Kindern verwendet werden.

3. Stecken Sie weder Finger noch Hände in den Abfallzerkleinerer.

4. Schalten Sie den Netzschalter auf Aus, bevor Sie versuchen, einen Papierstau zu beheben oder Entfernen Sie ein Objekt aus dem Entsorger.

5. Wenn Sie versuchen, eine Verstopfung in einem Abfallzerkleinerer zu lösen, verwenden Sie einen langen Holzgegenstand wie etwa ein Holzlöffel oder der Holzstiel eines Besens oder Wischmopps.

6. Wenn Sie versuchen, Gegenstände aus einem Abfallzerkleinerer zu entfernen, verwenden Sie einen langstieligen Zangen oder Zangen. Wenn der Entsorger magnetisch betätigt wird, sollten nicht magnetische Werkzeuge verwendet werden.

7. Um das Risiko einer Verletzung durch Materialien zu verringern, die durch einen Abfall Entsorger, werfen Sie Folgendes nicht in einen Entsorger: Muschel- oder Austernschalen; ätzende Abflussreiniger oder ähnliche Produkte; Glas, Porzellan oder Kunststoff; große ganze Knochen; Metall, wie Flaschenverschlüsse, Blechdosen, Aluminiumfolie oder Utensilien; heißes Fett oder andere heiße Flüssigkeiten; ganze Maishülsen.

8. Wenn Sie den Entsorger nicht in Betrieb nehmen, lassen Sie den Stopfen an Ort und Stelle, um das Risiko von Gegenstände, die in den Entsorger fallen.

9. Betreiben Sie den Entsorger NICHT, wenn kein Spritzschutz angebracht ist. (Gilt nicht für die Top Control/Batch Feed-Einheiten.)

10. Anweisungen zur richtigen Erdung finden Sie im Abschnitt ELEKTRISCHER ANSCHLUSS. Abschnitt dieses Handbuchs.

1. ENTFERNUNG DER ALTEN EINHEIT

TYPISCHE ANWEISUNGEN, IHR MODELL KANN ABWEICHEN.

Bevor Sie mit diesem Schritt beginnen, schalten Sie den Strom am Leistungsschalter oder Sicherungskasten ab. Wenn Ihre alte Halterung mit der Halterung Ihres neuen Entsorgers identisch ist, kehren Sie einfach die Montageanleitung finden Sie in Abschnitt 3. Wenn Ihr neues Montagesystem anders ist, Befolgen Sie diese Anweisungen:

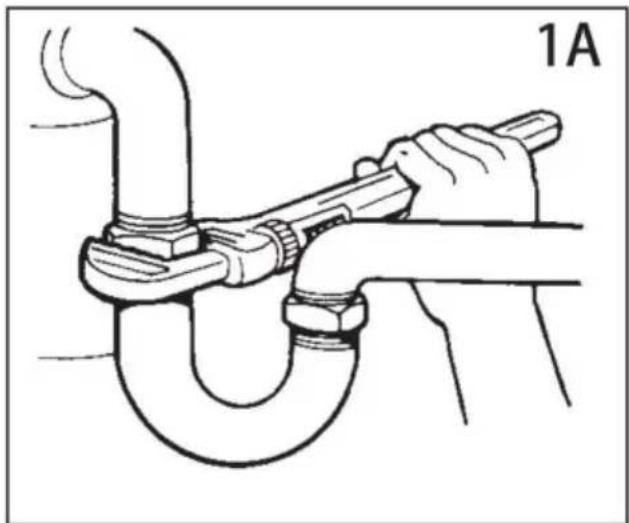

A. Verwenden Sie einen Rohrschlüssel, um die Abflussleitung an der Stelle zu trennen, an der sie an den Entsorger angeschlossen ist. Entladungsrohr (siehe 1A).
B. Entfernen Sie den Entsorger vom Spülbeckenflansch, indem Sie den Montagering im Uhrzeigersinn nach links drehen.

(siehe 1B). Wenn Sie den Montagering nicht drehen können, tippen Sie auf eine der Verlängerungen mit einem Hammer vom Ring abschlagen. Manche Befestigungssysteme verfügen über rohrförmige Verlängerungen. Das Einführen eines Schraubendrehers in ein Rohr bietet zusätzliche Hebelwirkung zum Drehen des Montagering (siehe 1B). Bei manchen Entsorgern kann das Entfernen oder Lösen von Muttern erforderlich sein von den Befestigungsschrauben (siehe 1C). Bei einigen Entsorgern kann die Entfernung eines Klemme.

Achtung: Achten Sie darauf, den Entsorger während der Durchführung dieses Schritts zu stützen, da er sonst herunterfallen kann. wenn der Montagering von der Montagebaugruppe getrennt wird. Wenn Ihr

Der Entsorger ist fest verdrahtet (metallgeschirmtes Kabel ohne Wandstecker), komplett

Schritte C und D. Wenn Sie ein Steckkabel verwenden, fahren Sie mit Schritt E fort.

C. Wenn der Entsorger entfernt ist, drehen Sie ihn um und entfernen Sie die elektrische Abdeckung Platte (siehe 1D).

D. Entfernen Sie mit einem Schraubendreher das grüne Erdungskabel. Entfernen Sie die Drahtmuttern vom schwarzen und weiße Stromkabel und trennen Sie Entsorgungskabel von Stromkabelkabeln.

Schrauben an der Kabelklemme lösen und Kabel vom Entsorger trennen.

E. Um das restliche Befestigungssystem vom Spülbecken zu entfernen, lösen Sie die Befestigungsschrauben, drücken Sie Montagering nach oben. Darunter befindet sich der Sicherungsring. Verwenden Sie einen Schraubendreher, um den Ring abzuheben (siehe 1E). Entfernen Sie den Montagering, den Schutzring und die Dichtung vom Spülbeckenflansch. Einige Halterungen werden erfordern das Abschrauben eines großen Rings, der den Spülbeckenflansch an Ort und Stelle hält. Ziehen Sie das Spülbecken Flansch durch das Spülbecken nach oben und alte Kittmasse vom Spülbecken entfernen.

WICHTIG: Sofern Sie kein neues Zuhause haben, ist dies ein guter Zeitpunkt zum Ausmisten

Reinigen Sie die Siphon- und Abflussleitungen mit einer Rohrreinigungsspirale oder einer Rohrreinigungsspirale, bevor Installation Ihres neuen Entsorgers.

2. Spülmaschinenanschluß

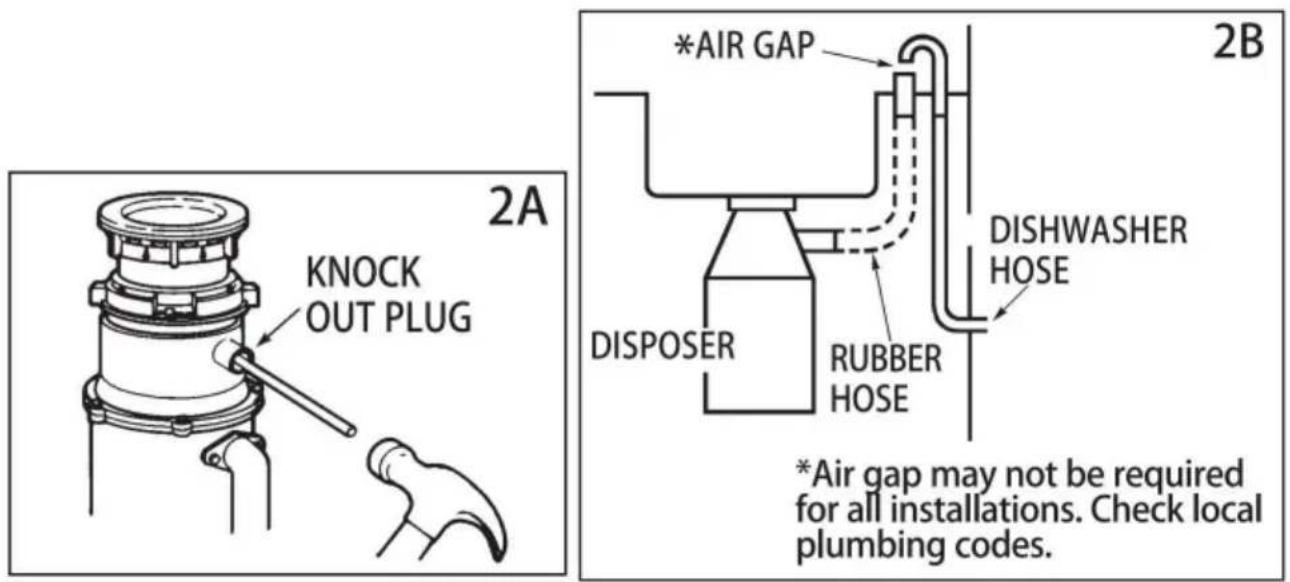

Wenn Sie eine Geschirrspülmaschine verwenden, führen Sie das folgende Verfahren aus. Wenn keine Geschirrspülmaschine angeschlossen werden soll, fahren Sie mit Abschnitt 3 fort.

A. Mit einem stumpfen Gegenstand (Stahldorn oder Holzdübel) den gesamten Stopfen herausschlagen (siehe 2A). Verwenden Sie keinen Schraubenzieher oder scharfen Gegenstand. Wenn der Stopfen in den Entsorger fällt, können Sie ihn entfernen oder ihn bei der Verwendung des Entsorgers einfach zermahlen. Dadurch wird der Entsorger in keiner Weise beschädigt, aber das Zermahlen kann im Laufe mehrerer Verwendungen einige Zeit in Anspruch nehmen.

Gehen Sie zu Abschnitt 3.

B. Schließen Sie den Geschirrspülerschlauch mit einer Schlauchschelle an. Wenn die Schlauchgröße unterschiedlich ist, benötigen Sie ein Geschirrspüler-Anschlusset (siehe 2B). Stellen Sie sicher, dass alle Sanitäranschlüsse dicht sind und allen Sanitärvorschriften und -verordnungen entsprechen. Lassen Sie Wasser laufen und auf Lecks prüfen.

IHR ENTSORGER WIRD MIT EINER DER FOLGENDEN HALTERUNGEN GELIEFERT SYSTEME

Fahren Sie mit den Anweisungen für Ihren Montagesystemtyp fort.

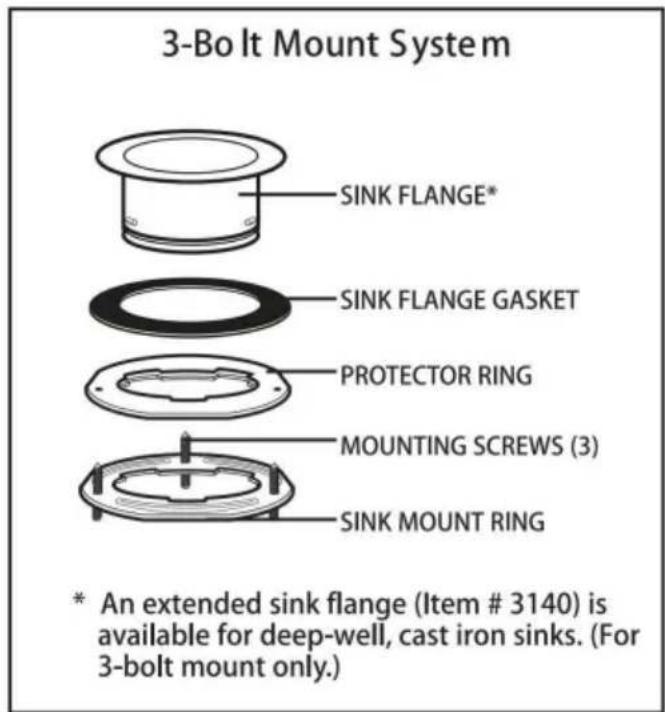

3-Schrauben-Montagesystem

VOR DEM START VOLLSTÄNDIG LESEN

HINWEIS: Achten Sie genau auf die Reihenfolge der Montageteile, da diese im Werk korrekt zusammengebaut wurden. (Siehe 3A und 3B.)

A. Demontieren Sie die Montagebaugruppe, wie sie geliefert wurde, indem Sie den Spülbeckenflansch drehen, bis die Vorsprünge mit den Kerben im Montagering übereinstimmen und Sie den Spülbeckenflansch nach oben und aus der verbleibenden Montagebaugruppe herausziehen können. Beachten Sie die Reihenfolge dieser Teile, wenn sie gestapelt sind, und beziehen Sie sich auf 3A und 3B, um jedes Teil zu identifizieren.
Packen Sie die 3 Montageschrauben aus und schrauben Sie sie halb durch den Montagering (beachten Sie, dass „DIESE SEITE NACH OBEN“ auf der Oberseite des Montagerings aufgedruckt ist). Stapeln Sie als Nächstes die Gummidichtung auf den Schutzring und setzen Sie sie auf die spitzen Enden der Montageschrauben.
B. Bewahren Sie diese zusammengebauten Teile zusammen auf und legen Sie sie beiseite. Bevor Sie den Entsorger an die Halterung unter der Spüle anschließen, sollten Sie üben, die Nut des Hush Cushion in die Kante an der Unterseite des Spülbeckenflansches einzurasten (siehe 3A und lesen Sie Abschnitt 6).

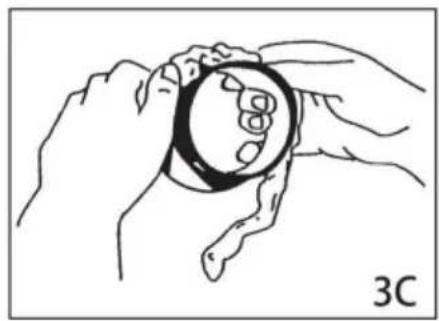

C. Stellen Sie sicher, dass Ihr Spülbecken sauber ist. Füllen Sie den unteren Rand des Spülbeckenflansches mit Klempnerkitt (siehe 3C). Positionieren Sie den Spülbeckenflansch so, dass er zentriert und lesbar ist, wenn Sie in Ihr Spülbecken schauen. Drücken Sie den Spülbeckenflansch fest in die Spülbeckenöffnung, um eine gute Abdichtung zu erzielen. Bewegen oder drehen Sie den Spülbeckenflansch NICHT, wenn er einmal eingesetzt ist, da sonst die Abdichtung beschädigt werden könnte.

D. Nehmen Sie den verbleibenden Teil der Halterung, wie er beiseite gelegt wurde, und stellen Sie sicher, dass die Gummidichtung oben auf dem Schutzring liegt. Halten Sie den Spülbeckenflansch mit einer Hand fest und richten Sie die Kerben im Montagering mit den Vorsprüngen des Spülbeckenflansches aus. Schieben Sie die Halterung nach oben auf den Spülbeckenflansch, vorbei an den Vorsprüngen, und drehen Sie die Halterung um eine Vierteldrehung, sodass sie von selbst hängt (siehe 3D).

E. Ziehen Sie die 3 Befestigungsschrauben gleichmäßig mit einem Schraubendreher fest (siehe 3E). NICHT ZU FEST ZIEHEN! Überschüssigen Kitt abschneiden.

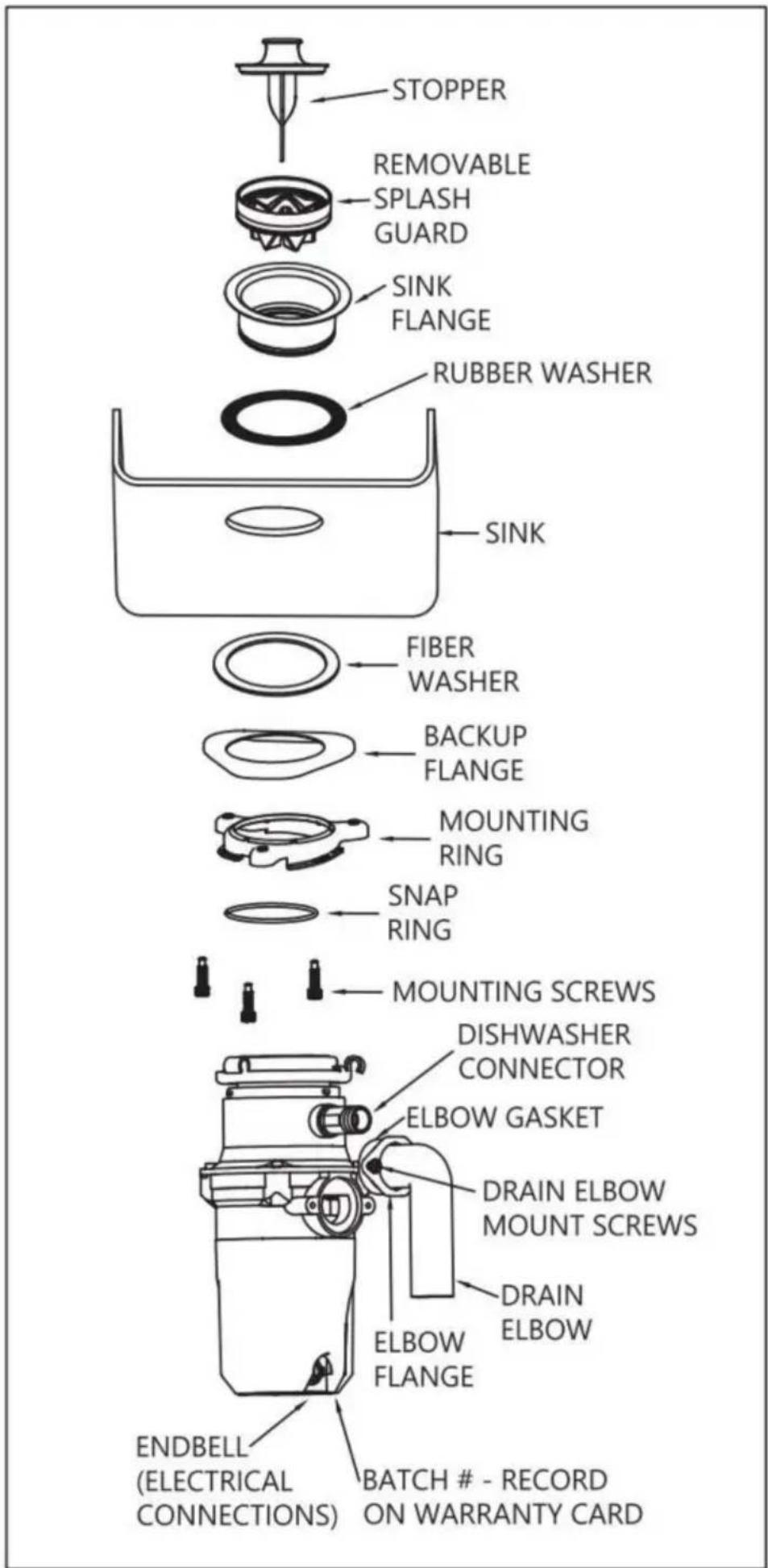

STOPPER REMOVABLE SPLASH GUARD SINK FLANGE RUBBER WASHER SINK FIBER WASHER BACKUP FLANGE MOUNTING RING SNAP RING MOUNTING SCREWS DISHWASHER CONNECTOR ELBOW GASKET DRAIN ELBOW MOUNT SCREWS DRAIN ELBOW ELBOW FLANGE ENDBELL (ELECTRICAL CONNECTIONS) BATCH # - RECORD ON WARRANTY CARD

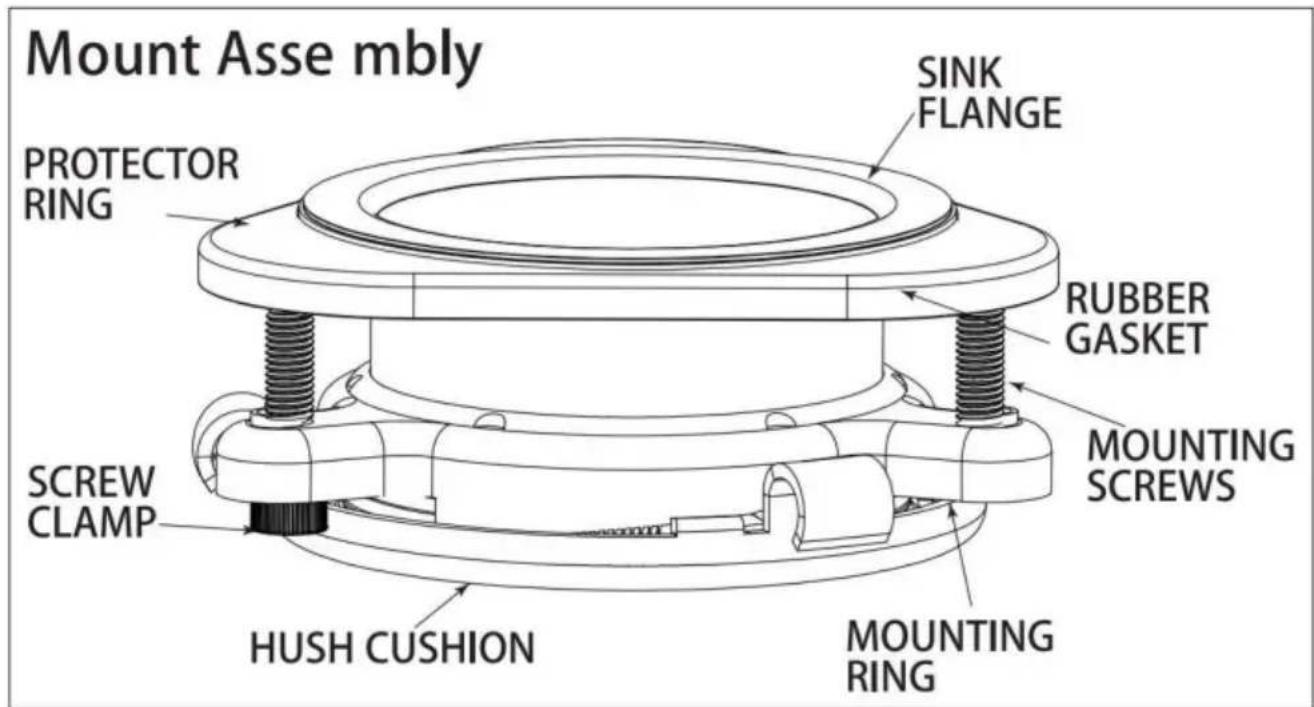

Mount Asse mbly SINK FLANGE PROTECTOR RING RUBBER GASKET MOUNTING SCREWS SCREW CLAMP HUSH CUSHION MOUNTING RING

HINWEIS: Achten Sie genau auf die Reihenfolge der Montageteile, da diese

wurde im Werk korrekt montiert. Beachten Sie auch die Einzelheiten zur Kissenmontage

Die richtige Ausrichtung der Kissenhalterung finden Sie in Abbildung 3J unten.

HINWEIS: Üben Sie den Zusammenbau, bevor Sie sich unter die Spüle setzen, um ein „Gefühl“ dafür zu bekommen, wie die Teile zusammenpassen.

A. Demontieren Sie die Halterung vom Entsorger, indem Sie den Halterungsring nach links drehen (im Uhrzeigersinn) und entfernen.
B. Heben Sie den Montagering in Richtung der Oberseite des Spülbeckenflansches. Entfernen Sie die Polsterhalterung. Entfernen Sie

Montagering. Sie können an dieser Stelle die Installation der Kissenhalterung üben

bevor Sie unter der Spüle sind. Siehe Abschnitt H. Siehe auch „Wichtiger Hinweis:

Kissenhalterung im Detail."

C. Stützring vom Spülbeckenflansch abschrauben und Faserdichtung entfernen. Sie sind jetzt links mit Spülbeckenflansch und Gummidichtung.
D. Die Gummidichtung wird bei Edelstahlspülen anstelle von Klempnerkitt verwendet.

Für andere Spülbecken ist Kitt erforderlich.

E. Wenn kein Kitt verwendet wird, stecken Sie den Spülbeckenflansch durch die Gummidichtung in die Spülbeckenöffnung.

Drehen Sie den Spülbeckenflansch nicht, sobald er eingesetzt ist.

F. Wenn Sie anstelle der Dichtung Kitt verwenden, formen Sie einen Ring um die Unterseite des Spülbeckens

Flansch.Führen Sie den Flansch in die Spülöffnung ein und drücken Sie fest nach unten, um überschüssiges

Kitt. Schneiden Sie überschüssigen Kitt unter der Spüle ab, bis er bündig mit der Unterkante der Spüle abschließt.

Öffnung.

G. Schieben Sie die Faserdichtung von unterhalb der Spüle auf den freiliegenden Spülbeckenflansch. Mit Pfeilen

Den Stützring mit der Spitze nach oben auf den Spülbeckenflansch schrauben und mit der Hand festziehen, bis das Spülbecken

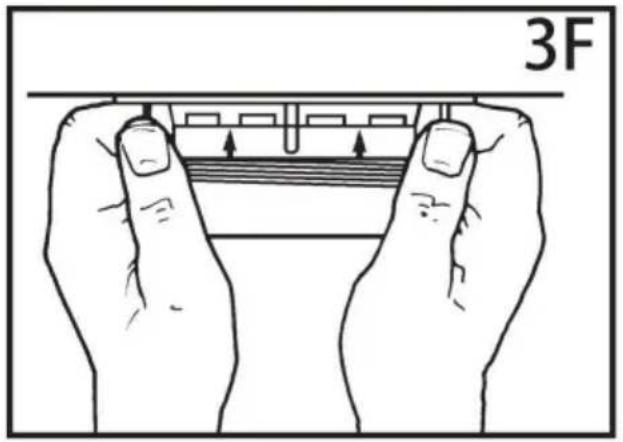

Flansch bewegt sich nicht (siehe 3F). An diesem Punkt möchten Sie möglicherweise einen Stopfen in die Spüle einsetzen

und mit Wasser füllen, um die Dichtheit des Spülbeckenflansches zu prüfen und sicherzustellen, dass keine Lecks vorhanden sind.

H. Platzieren Sie den Montagering über dem Spülbeckenflansch und halten Sie ihn fest, während Sie das Kissen installieren.

Halterung (große Seite nach unten), sodass die Nut an der Innenseite der Kissenhalterung über die Lippe passt

auf dem Spülbeckenflansch, ähnlich wie das Aufsetzen des Deckels auf einen Plastikbehälter (siehe 3G, 3H und 3J).

Bitte lesen Sie den wichtigen Hinweis unten.

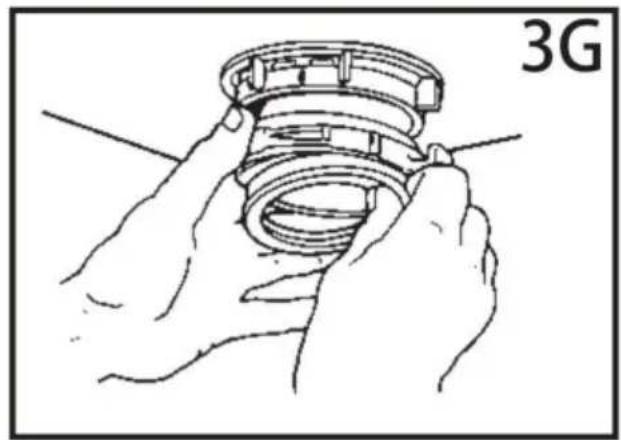

WICHTIGER HINWEIS: DETAILS ZUR KISSENHALTERUNG

Wenn die Kissenhalterung richtig installiert ist, passt die Lippe des Tintenflansches in die Nut an der Innenseite der Kissenhalterung und der Montagering kann nach unten über die Kissenhalterung gezoger werden und ist frei drehbar. Die untere Wulst des Kissens

Die Halterung dient als Dichtung zwischen der Unterseite des Tintenflansches und der Oberseite des Entsorgers. Siehe Abbildung 3J.

3F

4. ELEKTRISCHE ANSCHLÜSSE

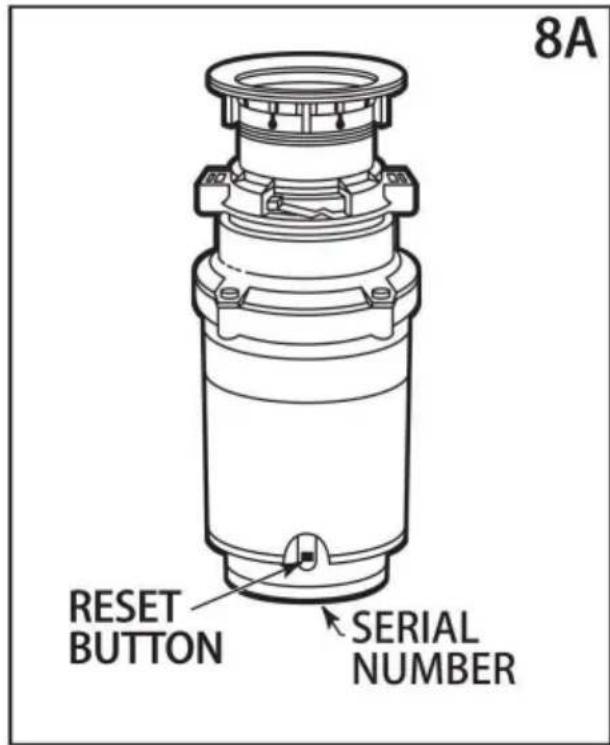

Jetzt ist es an der Zeit, die SERIENNUMMER (auf der Unterseite des Entsorgers) auf der Garantiekarte zu notieren.

WENN SIE MIT ELEKTRISCHER STROMVERSORGUNG UND VERFAHREN NICHT VERTRAUT SIND, CALLA QUALIFIZIERTER ELEKTRIKER

WARNUNG: UNSACHGEMÄSSER ANSCHLUSS DER GERÄTEGRUPPE

ENDKONDUKTOR KANN ZU EINEM STROMSCHLAGGEFAHR FÜHREN.

MIT EINEM AUTOMATISIERTEN ELEKTRIKER ODER SERVICE MANAGERWenn Sie Zweifel haben, S OB DAS GERÄT ORDNUNGSGEMÄSS GEERDET IST.

ÄNDERN SIE DEN MIT DEM GERÄT LIEFERTEN STECKER, WENN ER NICHT PASST

LASSEN SIE EINE RICHTIGE STECKDOSE VON EINEM QUALIFIZIERTEN FACHMANN INSTALLIEREN ELEKTRIKER.

ERDUNGSANLEITUNG

FÜR MÜLLENTSORGUNGSGERÄTE MIT ERDGESCHOSSENEM STECKNETZ KABEL.

Verwenden Sie dieses wärmende Produkt niemals mit:

Dieses Gerät muss geerdet werden. Im Falle einer Fehlfunktion oder eines Ausfalls bietet die Erdung dem elektrischen Strom den Weg des geringsten Widerstands und verringert so das Risiko

Stromschlaggefahr. Dieses Gerät ist mit einem Kabel mit einem

Erdungsstecker. Der Stecker muss in die Steckdose gesteckt werden.

in eine geeignete Steckdose, die ordnungsgemäß installiert und geerdet ist

mit allen örtlichen Vorschriften und Verordnungen.

FÜR ABFALLENTSORGERÄTE OHNE ERDUNGSSCHALTER

NETZKABEL.

Dieses Gerät muss geerdet werden. Im Falle einer Fehlfunktion oder eines Ausfalls bietet die Erdung

dem elektrischen Strom den Weg des geringsten Widerstands und verringert so das Risiko

Stromschlaggefahr. Das (zu installierende) Netzkabel muss über eine

Erdungsleiter und Erdungsstecker. Der Stecker muss in eine Steckdose gesteckt werden.

geeignete Steckdose, die ordnungsgemäß installiert und geerdet ist, gemäß allen

örtliche Vorschriften und Verordnungen.

Trennen Sie vor der Installation den Stromkreis des Entsorgers vom Stromnetz. Schalten Sie den Stromkreis

Leistungsschalter auf die Position „AUS“ stellen oder die Sicherung entfernen.

A. Schließen Sie den Entsorger nur an 110–120 Volt, 60 Hz Wechselstrom an.

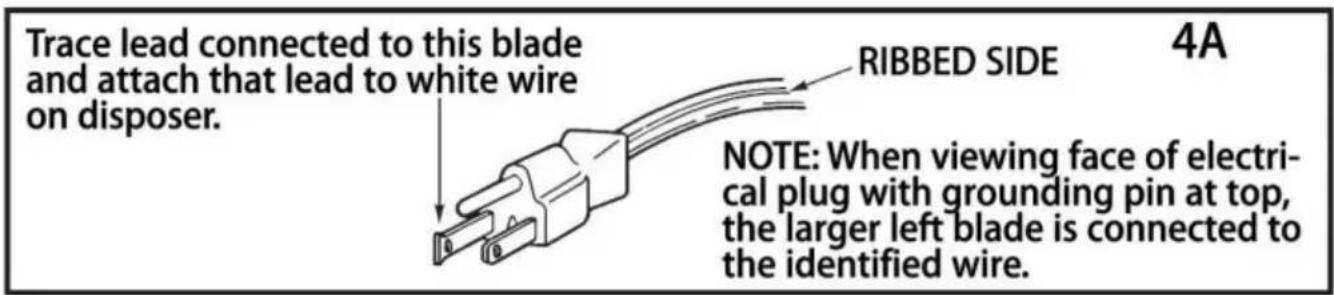

B. Wenn ein Steckerkabel verwendet wird, verwenden Sie einen dreipoligen Stecker (siehe 4A). Das Erdungskabel sollte

an der Erdungsschraube an der Unterseite der Endglocke befestigt (siehe 4B).

C. Verwenden Sie einen Kabelklemmen-Zugentlastungsanschluss an der Stelle, an der das Netzkabel in den

entsorgen (siehe 4C).

Anschluss des Entsorgers direkt an die Hausstromversorgung Dieses Gerät muss an eine geerdetes, metallisches Dauerverdrahtungssystem oder ein Gerät. Erdungsleiter

müssen mit den Stromkreisleitern verlegt und an die Geräteerdung angeschlossen werden Abschlusswiderstand oder Kabel am Gerät.

A. Wenn Sie ein BX-Kabel verwenden:
1. Kabelstecker im Loch installieren.
2. Verbinden Sie das weiße Kabel mit der weißen Leitung des Entsorgers.
3. Schwarz anschließen.
4. Blanke Erde anschließen.

Wenn kein BX-Kabel verwendet wird, muss ein separates Erdungskabel zum nächsten Kaltwassermetall Rohr oder anderen geeigneten Boden, mit der Schraube an der Unterseite des Endgurts für die Erdungskabel (siehe 4C).

B. Wenn Ihr Netzteil kein Erdungskabel hat, müssen Sie eines mitbringen.

es sei denn, es wird ein Metallkabel verwendet. Befestigen Sie ein Kupferkabel sicher an der Erdung des Entsorgers schrauben Sie das andere Ende des Kabels an ein Kaltwasserrohr aus Metall und befestigen Sie es. Verwenden Sie nur UL zugelassene Erdungsklemme. Wenn in Ihrem Haus Kunststoffrohre verwendet werden, muss ein qualifizierter Elektriker sollte eine ordnungsgemäße Erdung installiert werden.

5. Anbringen des Auslasskrümmers

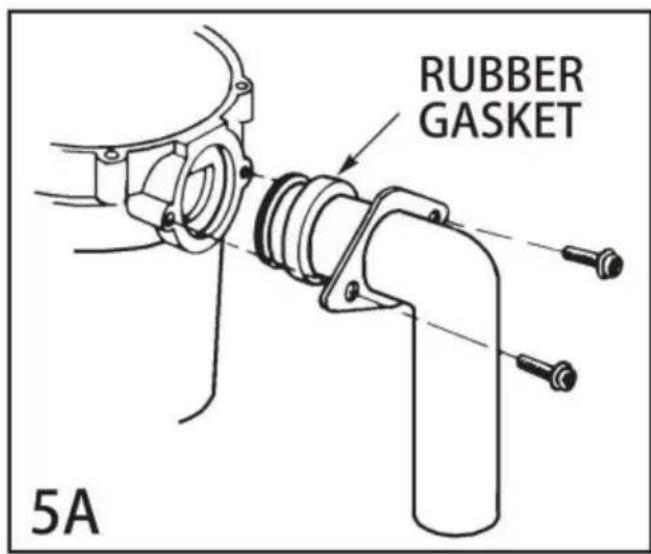

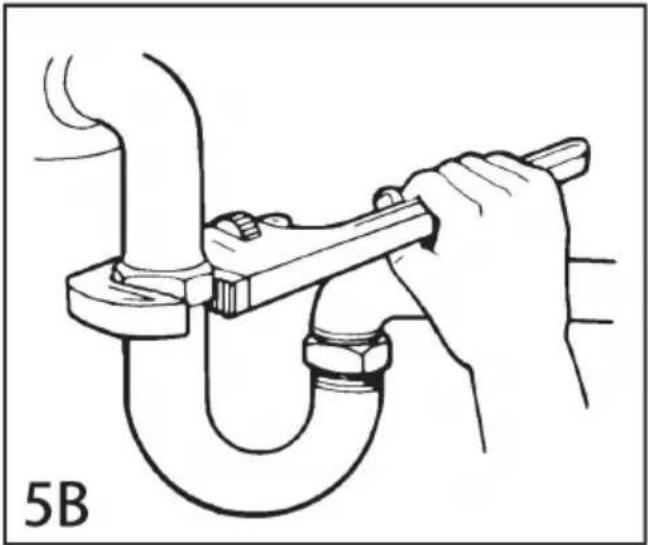

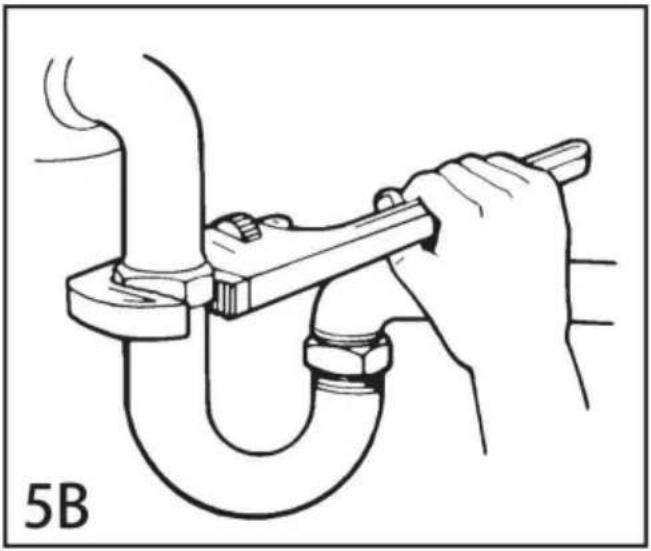

A. Schließen Sie den Abfallkrümmer an den Entsorger an (siehe 5A), fahren Sie mit Schritt 6 fort und Verbinden Sie die Unterseite des Winkelstücks durch Festziehen der Überwurfmutter (siehe 5B).
B.Wenn Sie eine Spülmaschine anschließen, gehen Sie zurück zu Abschnitt 2B.Wenn nicht, stellen Sie sicher, dass alle Die Sanitäranschlüsse sind dicht und entsprechen allen Sanitärvorschriften und

Verordnungen. Lassen Sie das Wasser laufen und prüfen Sie, ob es leckt.

RUBBER GASKET 5A

6. ANSCHLUSS DES ENTSORGERÄTS AN DIE MONTAGEBAUGRUPPE

3-SCHRAUBEN-BEFESTIGUNG (Informationen zu Ihrem Befestigungstyp finden Sie in Abschnitt 3.)

A. Drücken Sie fest um das Hush-Kissen herum, um sicherzustellen, dass es am Hals des entsorgen Sie es.
B. Schmieren Sie die obere Innenlippe des Gummi-Hush-Cushions mit einer Flüssigseife.
C. Richten Sie den Auslassbogen des Entsorgers mit der Siphon-Untermontagebaugruppe aus. Anleitung
Entsorger nach oben und greifen Sie in die Nut des Hush Cushion um den Grat am

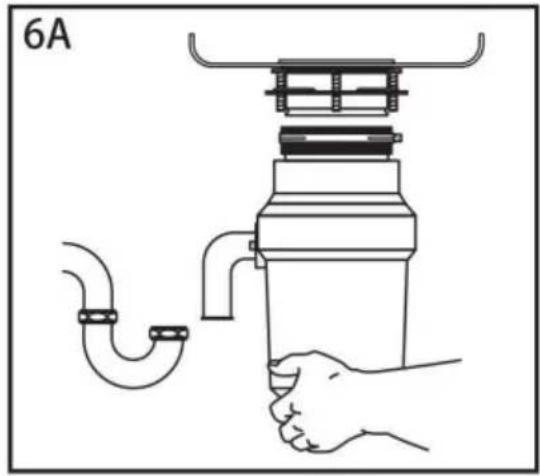

Unterseite des Spülbeckenflansches (siehe 6A und siehe 3B). Während Sie den
Entsorger, ziehen Sie die Schraubklemme um Hush Cushion fest. Der Entsorger wird nun von alleine hängen.
D. Wenn Sie den Entsorger drehen müssen, achten Sie darauf, dass sich der Spülbeckenflansch nicht dreht.
Brechen Sie das bei der Installation erstellte Siegel. Gehen Sie zurück zu den Schritten 5A und 5B.

WICHTIG - BITTE LESEN

Entfernen Sie die Klammer nicht vom Hush Cushion oder Hush Cushion vom Trichter. Beide

Die Teile sind werkseitig installiert und einbaubereit.

Schmieren Sie die obere abgewinkelte Oberfläche des Gummikissens Hush Cushion vor dem

Einrasten des Entsorgers in den Spülbeckenflansch. Passen Sie die Lippe des Hush Cushion in die Nut des Spülbeckenflansches ein

mit einer leichten Schaukelbewegung. Klemme festziehen (siehe 6B).

EZ-HALTERUNG (Informationen zu Ihrem Halterungstyp finden Sie in Abschnitt 3.)

A. Richten Sie den Entsorger unter der Montagebaugruppe aus. Führen Sie die Trichtervorsprünge in

Schlitze des Montagerings. Drehen Sie den Montagering etwa 1/4 Zoll nach rechts, so dass der Entsorger vorübergehend

unterstützt (siehe 6C).

B. Drehen Sie den Montagering und den Entsorger, bis der Entsorgerknie mit der Falle ausgerichtet ist (siehe 6D).

C. Drehen Sie den Montagering nach rechts (gegen den Uhrzeigersinn), bis er fest einrastet.

Ringösen mit Hammer aufsetzen, bis die Verriegelungsposition erreicht ist. Trichter

Die Vorsprünge müssen sich ganz links von den Montageschlitzen befinden (siehe 6E).

D. Wenn sich der Montagering schwer drehen lässt, können Sie eine kleine Menge Vaseline oder

Flüssigseife an die Trichtervorsprünge. Wasser laufen lassen und auf Lecks prüfen.

7. BEDIENUNGSANLEITUNG

Die Anti-Jam-Schwenkflügel machen ein Klickgeräusch, wenn sie in Position schwingen.

Dies zeigt den Normalbetrieb an.

A. Entfernen Sie den Stöpsel des Spülbeckens. Drehen Sie einen mittleren Kaltwasserfluss auf.
B. Stellen Sie den Schalter auf die Position „ON“ (Ein); Ihr Motor dreht sich mit voller Geschwindigkeit und ist einsatzbereit.
C. Essensreste auskratzen. Essensreste, Schalen, Rinden, Kerne, Kerne, kleine Knochen und Kaffeesatz landen im Abfluss.
Um die Entsorgung von Essensresten zu beschleunigen, schneiden oder
große Knochen, Schalen und Kolben zerkleinern. Große Knochen und faserige Schalen erfordern
erhebliche Mahldauer und können leichter mit dem Restmüll entsorgt werden.

Seien Sie nicht beunruhigt, wenn der Entsorger beim Mahlen langsamer wird. Der Entsorger ist

tatsächlich zunehmendes Drehmoment (Schleifleistung) und arbeitet unter normalen

Bedingungen.

D. Bevor Sie den Entsorger ausschalten, lassen Sie Wasser und Entsorger etwa 15 Minuten lang laufen.

Sekunden nach dem Ende des Zerkleinerns. Dadurch wird sichergestellt, dass der gesamte Abfall gründlich ausgespült wird

durch Siphon und Abfluss.

TIPPS FÜR EINE ERFOLGREICHE OPERATION

A. Stellen Sie sicher, dass der Entsorger leer ist, bevor Sie Ihren Geschirrspüler verwenden, damit er ablaufen kann richtig.
B. Sie können den Stopfen im Abfluss lassen, wenn Sie ihn nicht benutzen, um zu verhindern Utensilien und Fremdkörper in den Entsorger fallen.
C. Ihr Entsorger ist robust gebaut, um Ihnen viele Jahre lang störungsfreie Dienste zu leisten. verarbeitet alle normalen Lebensmittelabfälle, zerkleinert oder entsorgt jedoch NICHT solche Lebensmittel wie Plastik, Blechdosen, Flaschenverschlüsse, Glas, Porzellan, Leder, Stoff, Gummi, Schnur, Muschel und Austernschalen, Alufolie oder Federn.

BATCH FEED BEDIENUNGSANLEITUNG

Die Anti-Jam Swivel Impeller machen ein Klickgeräusch, wenn sie in Position schwingen.

Dies zeigt den Normalbetrieb an.

A. Entfernen Sie den Stöpsel des Spülbeckens und drehen Sie einen mittleren Kaltwasserfluss auf.

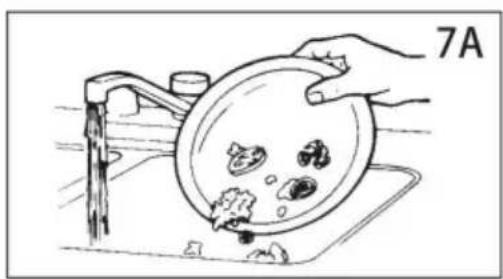

B. Essensreste auskratzen. Essensreste, Gemüseschalen, Kolben, Schalen, Kerne, Knochen und Kaffeesatz landen im Abfluss. (siehe 7A)
C. Den Stopfen einführen, um den Entsorger zu starten. (siehe 7B) Einer der beiden kleinen Schlitze im Stopfen Die Basis muss mit dem Schalterkolben im Hals des Entsorgers ausgerichtet sein. Drücken Sie nach unten fest, um den Entsorger einzuschalten. Heben Sie den Stopfen an, um den Entsorger auszuschalten.
D. Lassen Sie den Entsorger 15 Sekunden lang laufen, nachdem das Zerkleinern beendet ist. Dadurch wird sichergestellt, dass der gesamte Abfall wird gründlich durch den Abfluss gespült.
E. Um das Spülbecken zu füllen, setzen Sie den Stopfen ein und richten Sie den größten Schlitz auf den Schaltkolben aus (siehe 7C) Drücken Sie nach unten, um das Spülbecken abzudichten, ohne den Entsorger zu starten. Bei mittelgroßem Schlitz (siehe 7B) im Stopfensockel mit dem Schalterkolben ausgerichtet ist, kann Wasser ablaufen, aber Geschirr usw. können nicht versehentlich in den Entsorger fallen.

Bevor Sie eine Reparatur oder einen Austausch beantragen, empfehlen wir Ihnen, die folgen.

LAUTE GERÄUSCHE: (Andere als beim Zermahlen kleiner Knochen und Obstkerne):

Diese entstehen in der Regel durch das versehentliche Eindringen eines Löffels, Flaschendeckels oder anderen

Fremdkörper. Um dies zu beheben, schalten Sie den Stromschalter und das Wasser aus. Nachdem der Entsorger gestoppt, *Spritzschutz entfernen, Gegenstand mit langer Zange entfernen und

*Spritzschutz ersetzen.

GERÄT STARTET NICHT: Ziehen Sie den Netzstecker oder schalten Sie den Wandschalter oder

Schalter des Sicherungskastens auf „OFF“ stellen, abhängig von Ihrem Modell und der Verkabelung

Konfiguration. Stopfen und/oder *Spritzschutz entfernen. Prüfen Sie, ob der Drehteller

Mit einem hölzernen Besenstiel frei drehen. Wenn sich der Drehteller frei dreht, ersetzen Sie den

Spritzschutz und prüfen Sie den Reset-Knopf, um zu sehen, ob er ausgelöst wurde. Reset

Der Knopf ist rot und befindet sich gegenüber dem Auslasskrümmer, nahe der Unterseite (siehe 8A).

Drücken Sie den Knopf hinein, bis er klickt und gedrückt bleibt.

Wenn der Reset-Knopf nicht ausgelöst wurde, prüfen Sie, ob ein Kurzschluss oder eine Unterbrechung des Kabels vorliegt,

zum Entsorger. Überprüfen Sie den elektrischen Netzschalter, den Sicherungskasten oder den Leistungsschalter. Wenn Verkabelung und

Wenn die elektrischen Komponenten intakt sind, kann es sein, dass das Gerät interne Probleme hat,

Service oder Ersatz.

* Bei der Top Control/Batch Feed-Einheit wird kein Spritzschutz verwendet.

WENN DER DREHTELLER NICHT FREI DREHBAR IST: Schalten Sie den Entsorger aus und prüfen Sie dann, ob

Fremdkörper zwischen Drehteller und Mahlring entfernen. Den Gegenstand durch

Drehtisch mit einem hölzernen Besenstiel und entfernen Sie das Objekt. (siehe 8B) Wenn kein

Wenn ein Fremdkörper vorhanden ist, liegen möglicherweise interne Probleme vor.

LECKAGEN: Wenn das Gerät oben leckt, kann dies folgende Ursachen haben:

1. Falscher Sitz des Spülbeckenflansches (Zentrierung der Dichtung, Kitt oder Festziehen).

2. Stützring nicht richtig festgezogen.

3. Defekte oder falsch installierte Kissenhalterung. Wenn das Gerät am Abfallbogen leckt,

Das Leck kann auf unsachgemäßes Anziehen der Winkelflanschschrauben zurückzuführen sein.

8A RESET BUTTON SERIAL NUMBER

8B REMOVE SPLASH GUARD TURNTABLE

9. REINIGUNG UND WARTUNG

1. Zum Trocknen in der Waschmaschine geben Sie Ihr Produkt in eine Haushaltswaschmaschine und trocknen es bei niedriger Temperatur unter 40 °C. Stellen Sie sicher, dass der Stoff genügend Platz hat, um frei zu rollen. Wenn sich die Decke beim Waschen zusammenzieht, ziehen Sie sie im feuchten Zustand vorsichtig auseinander, bis sie wieder ihre ursprüngliche Größe erreicht.

Versuchen Sie nicht, Ihren Entsorger zu schmieren!

Der Motor ist dauerhaft geschmiert. Der Entsorger ist selbstreinigend und reinigt seine Innenteile bei jedem Gebrauch.

Geben Sie NIEMALS Lauge oder chemische Abflussreiniger in den Entsorger, da diese zu starker Korrosion der Metallteile führen. Bei Verwendung können die daraus resultierenden Schäden leicht erkannt werden und alle Garantien erlöschen. Auf dem Edelstahl-Drehteller können sich Mineralablagerungen aus Ihrem Wasser bilden, die den Anschein von Rost erwecken. KEINE BEUNRUHI Die verwendeten Drehteller aus Edelstahl korrodieren nicht.

Produktspezifikationen

Modell	Eingang	BewertetLeistung	Einbauart Motortyp
JW-301	120 V Wechselspannung/60 Hz	1/2 PS	TorsionsschlosstypInstallation	Gleichstrommotor
JW-301DCN	220-240 V Wechselspannung,50 Hz 1 PS	1/2 PS	TorsionsschlosstypInstallation	Gleichstrommotor
JWM-331	120 V Wechselspannung/60 Hz	1/2 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JWM-331DCN	220-240 V Wechselspannung,50 Hz 1 PS	1/2 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JWM-V50	120 V Wechselspannung/60 Hz	3/4 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JWM-V50A	220-240 V Wechselspannung,50 Hz 1 PS	3/4 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JW-V50	120 V Wechselspannung/60 Hz	3/4 PS	TorsionsschlosstypInstallation	Gleichstrommotor
JW-V50A	220-240 V Wechselspannung,50 Hz 1 PS	3/4 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JW-731	120 V Wechselspannung/60 Hz	1 PS	TorsionsschlosstypInstallation	Gleichstrommotor
JW-731DCN	220-240 V Wechselspannung,50 Hz 1 PS	1 PS	Gleichstrommotor mit 3	Bolzenbefestigung
JWM-931	120 V Wechselstrom/60 Hz, 1,25 PS	1,25 PS	TorsionsschlosstypInstallation	Gleichstrommotor
JWM-931DCN	220-240 V Wechselspannung,50 Hz 1 PS	1,25 PS	Gleichstrommotor mit 3	Bolzenmontage

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

RUBBER GASKET 5A

RUBBER GASKET 5A

RUBBER GASKET 5A

4. ELEKTRISCHE AANSLUITINGEN

RUBBER GASKET 5A

RUBBER GASKET 5A
