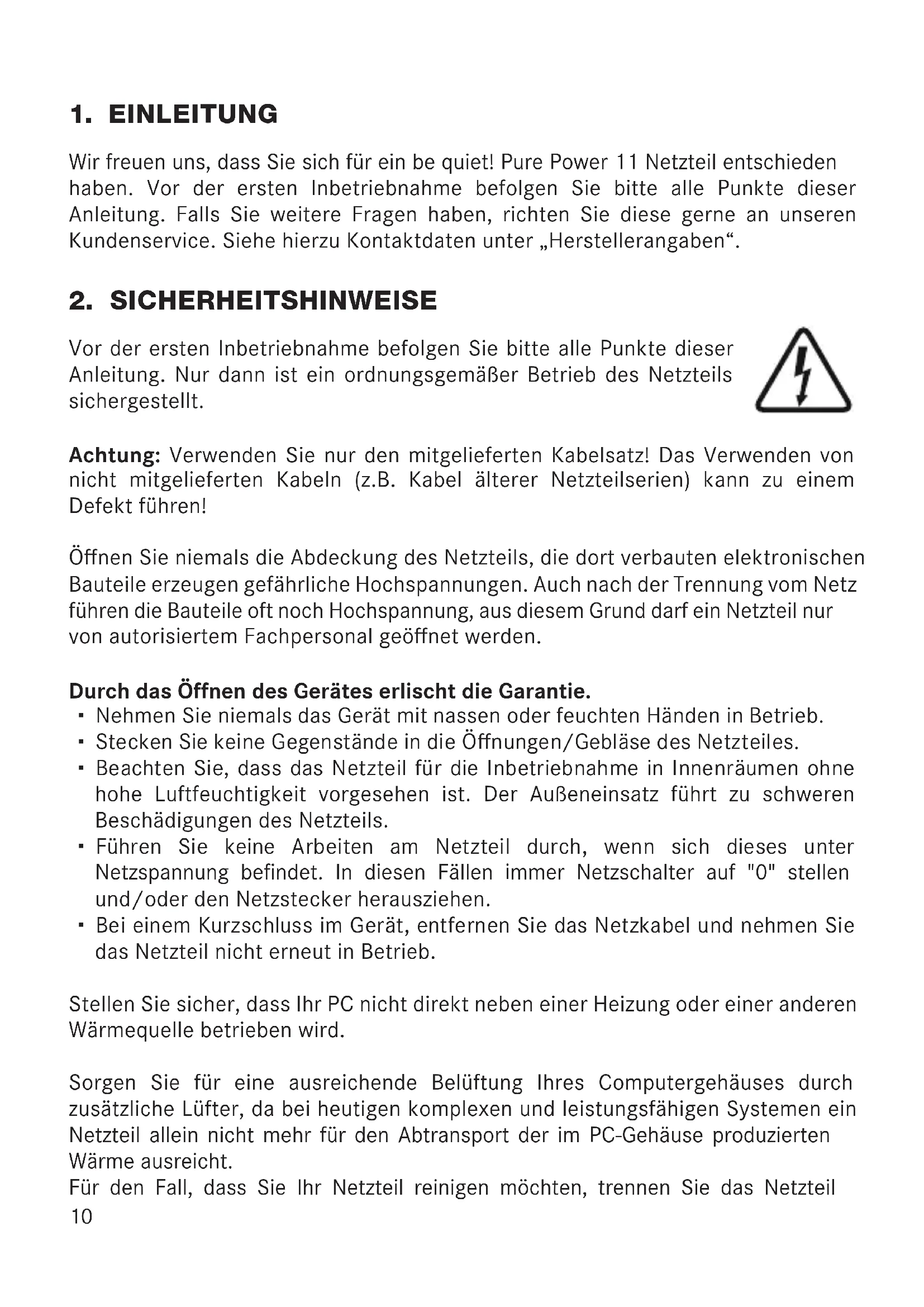

Wir freiuen uns, dass Sie sich für ein be quiet! Pure Power 11 Netzteil entschieden haben. Vor der ersten Inbetriebnahme befolgen Sieitte alle Punkte dieser Anleitung. Falls Sie weitere Fragen haben, richten Sie diese fremne an unseren Kundenservice. Siehe hierzu Kontaktdaten unter „Herstellerangaben".

2. SICHERHEITSHINWEISE

Vor der ersten Inbetriebnahme befolgen Sieitte alle Punkte dieser Anleitung. Nur dann ist ein ordnungsgemäßer Betrieb des Netzteils sichergestellt.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln (z.B. Kabel ätherer Netzteilserien) kann zu einem Defekt führen!

Öffnen Sie niemals die Abdeckung des Netzteils, die Dort verbauten elektronischen Bauteile erzeugen gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hochspannung, aus diesen Grund darf ein Netzteil nur von autorisiertem Fachpersonal geöffnet werden.

Durch das Öffnen des Gerätes erlischt die Garantie.

• Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb.
• Stecken Sie keine Gegenstände in die Öffnungen/Gebäse des Netzteiles.
• Beachten Sie, dass das Netzteil für die Inbetriebnahme in Innenräumen ohne hohe Luftfeuchtigkeit vorgesehen ist. Der AuBeneinsatz führt zu schweren Beschädigungen des Netzteils.
• Führer Sie keine Arbeiten am Netzteil durch, wenn sich these uses unter Netzspannung befindet. In diesen Fällen immer Netzschalter auf "0" stellen und/oder den Netzstecker Herausziehen.
• Bei einem Kurzschluss im Gerät, entfern den Sie das Netzkabel undnehmen Sie das Netzteil nicht erneut in Betrieb.

Stellen Sie sicher, dass Ihr PC nicht direktiben einer Heizung oder einer anderen Wärmequelle betrieben wird.

Sorgen Sie für eine ausreichende Belüftung Ihres Computergehäuses durch zusätzliche Lüfter, da bei heutigen komplexen und leistungsfähigen Systemen ein Netzteil allein nicht mehr für den Abtransport der im PC-Gehäuseprodukierten Wärme ausreicht.

Für den Fall, dass Sie Ihr Netzteil reinigen möchten, trennen Sie das Netzteil 10

komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches. Ein Öffnen des Gerätes führt zum Garantieverlust.

Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden können.

3. KOMPATIBILITÄT

Die be quiet! Netzteile der Pure Power 11 Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezifikationen kompatibel wie u.a.:

Intel ATX 12V Power Supply Design Guide Version 2.4 (Sowie abwärtskompatibel zu V2.31, V2.3, V2.2, V2.01, V2.0)
- ATX System Design Guide Version 2.2 und Version 2.1
- BTX Version 1.0a
E-ATX Server Mainboards mittels 8-Pin-Connector
EPS 12V Version 2.92 (700W/600W)
Intel C6/C7 Status der neuen Prozessorgeneration
Energie Star 6.1 Guidelines
ErP Richtlinien

4. INSTALLATION IHRES NEUEN NETZTEILS

Lesen Sieitte den Punkt „Sicherheitshinweise" bevor Sie mit der Installation beginnen.

Anmerkung: Zum Einbau des Netzteils in ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügen.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln (z.B. Kabel ALTERer Netzteilserien) kann zu einem Defekt führen!

Bauen Sie Ihr altes Netzteil zunächst aus. Verfahren Sie hierfür wie folgt:

• Trennen Sie ihren PC von allen vorhandenen Stromquellen undziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab.
• Öffnen Sie das PC-Gehäuse und achten Sie darauf auf die Anleitung des Herstellers.

• Trennen Sie alle Stecker vom Mainboard sowie allen weiteren Komponenten wie FDD, HDD oder optischen Laufwerken. Achten Sieitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.

• Nun entfernen Sie die Schrauben an der Rückseite des Netzteiles und entehen Sie das Netzteil vorsichtig aus dem PC-Gehäuse. Achten Sie hierbei besonderss darauf, dass sich keine Kabel an Komponenten verfangen und diese beschädigen.

Der Einbau hisres neuen be quiet! Pure Power 11 Netzteiles:

• Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im PC-Gehäuse und schrauben Sie es an der Rückseite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.
• Stecken Sie den 20/24-Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen 24-Pin Anschluss verfügen, dann bringen Sie die zusätzlichen 4-Pins in die richtige Position, bevor Sie den Stecker in die Buchse am Mainboard stecken. Beim Einsatz eines Mainboards mit einem 20-Pin Stecker klappen Sie die zusätzlichen 4 Pins einfach zur Seite.
• Nun stecken Sie den 12V-P4 oder P8-Stecker für die CPU in die vorgesehene Buchse auf dem Mainboard.

5. SICHERUNGSFUNKTIONEN

Alle be quiet! Netzteile sind mit zahlreichen Sicherungsfunktionen ausgestattet. These schützen das Netzteil und die daran angeschlossenen Komponenten vor Beschädigungen. Sollte eine dieser Sicherungen auslösen, kommt es in den meisten Fälle zu einem Neustart oder zum Abschalten des Systems.

In einem solchen Fall sollte der PC soit auf einen möglichen Fehler überprüft werden. Hilfestellung zur Fehlersuche finds Sie im Kapitel „Fehlerbehebung".

Die Pure Power 11 Serie verfügt über folgende Sicherungsfunktionen:

OCP (Überstromschutz)

Solle the Last auf den einzelnen Leitungen mehr als das angegebene Limit betragen, wird das Netzteil automatisch abgeschaltet.

UVP (Unterspannungsschutz)

These Sicherung lest aus, sobald die Spannung auf den Leitungen unter ein bestimmtes Limit fällt.

Das Netzteil wird in thisem Fall automatisch abgeschalte.

OVP (Überspannungsschutz)

Die Überspannungssicherung lost bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab.

SCP (Kurzschlussssicherung)

Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an den am Netzteil angeschlossenen Komponenten.

OTP (Temperatursicherung)

Bei einer zu hohen Wärmeentwicklung im Netzteil schaltet sich das Netzteil sofort automatisch ab. Sie konnen es dann erst nach dem Abkühlen wieder einschalten.itte versichert Si e sich, dass der PC mit einer ausreichenden Kuhlung ausgestattet ist.

OPP (Überlastschutz)

These Sicherung lose aus, sobald die gesamte Leistung, welche vom Netzteil abgenommen wird, die spezifizierte Höchstlast übersteigt. Thiser Fall kann eintreten, wenn das Netzteil nicht über genugend Leistung für das System verfügt (unterdimensioniert ist).

6. FEHLERBEHEBUNG

Bitte beachten Sie: Bei ATX-Systemen wird das Netzteil vom Mainboard aktiviert, um den PC zur starten. Daher prüfen Sieitte, entweder mit Hilfe des Mainboards oder des Gehäusehandbuches, ob der Ein-/ Ausschalter korrekt verbunden wurde.

Achtung: Arbeiten an Stromquellen konnen zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren, beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteilsofar vom Stromnetz zu trennen und danach nicht mehr in Betrieb zunehmen. Schrauben Sie das Netzteil niemals auf. Im Inneren befindensich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen konnen.

Bitte halten Sie Reparaturen nur von autorisiertem Fachpersonal durchführren! Ein Öffnen des Gerätes führt zum Garantieverlust.

Wenn das System bei installiertem Netzteil nicht ordnungsgemäß Funktioniert, überprüfen Sieitte zuerst diese möglichen Fehlerquellen:

• Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Steckdose nur für das Computernetzteil.
• Prufen Sie, ob samtliche Anschlüsse korrekt miteinander verbunden worden sind und korrigieren Sie gegebenenfalls diese bei z.B. Fehlpolung.
• Kontrollieren Sie die Verbindung des Ein-/ Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf das Handbuch zu ihrem Mainboard bereits Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I“ stellen

und danach den Ein-/ Ausschalter am Gehäuse betätigten. Falls das Netzteil sich weiterhin nicht einschalten{lsst, fahren Sie mit dem nachsten Punkt fort.

• Überprüfen Sie Ihr System auf mögliche Kurzschlusses oder defekte Hardware, indem Sie den Rechner ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sieihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sieitte mindestens fünf Minuten mit dem erneuten Einsatzen, da das Gerät mit einem Überlastungsschutz ausgestattet ist.

7. HÄUFIGE PROBLEME

Problem: Die ausgegebenen Spannungen (über BIOS oder UEFI) sind zuniedrig/hoch

Wenn Sie im BIOS oder UEFI des Mainboard oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt mein an der ungenauen Messung des Mainboards und muss nicht zwangsweise der Realität entsprechen.

Problem: Nach dem Einbau einer neuen Grafikkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit ab.

Das Netzteil ist zu schwach für ihre Grafikkarte ausgelegt.itte schauen Sie vor dem Kauf in unserem Watt-Konfigurator unter www.bequiet.com nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unserem Sortiment empfohlen.

Wichtiger Hinweis:

Falls die Probleme weiter bestehen, setzen Sie sichitte umgehend mit unserem Kundenservice in Verbindung.

8. ZUBEHÖR

Im Lieferumfang des Netzteils ist folgenden Zubehör enthalten: Kaltgerätekabel, Bedienungsanleitung, Kabelbinder, Schrauben zur Netzteilbefestigung

9. ENTSORGUNGSHINWEISE

Gebrauchte Elektro- und Elektronikgeräte)dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortierten Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern mit

Balken weist auf die Notwendigkeit der getrennten Sammlung hin.

Helfen auch Sie mit beim Umweltschutz und sorgen Sie dazu diesen Gerät in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben, wenn Sie es nicht mehr weiter nutzen wollen.

In Deutschland sind Sie gesetzlich** verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlichrechte Entsorgungs-träger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten Ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungssträger die Altgeräte auch bei den privaten Haushalten ab.itte informieren Sie sich auch über ihren lokalen Abfallkalender bei ihrer Stadt oder ihrer Gemeindeverwaltung über die in Gebiet zur Verfügung stehenden Mochglichkeiten der Rückgabe oder Sammlung von Altgeräten.

• Entspricht der Richtlinie des europäischen Parlaments und des Rates über Elektro- und Elektronik-Altgeräte
  ** Entspricht dem Gesetz über das Inverkehrbringen, die Rücknahme und die umweltvertragliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG)

10. GARANTIE

Fünf Jahre Herstellergarantie für Endkonsumenten (nur Ersterwerb vom autorisierten be quiet!–Handler)

Das Öffnen des Gerätes, Manipulationen oder bauliche Veränderungen jeglicher Art, sowie Beschädigungen durch äußere mechanische Einwirkungen führen zum totalen Garantieverlust. Die ausfuhrlichen Garantiebedingungen können im Bereich "Service" unter www.bequiet.com eingesehen werden. Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter www.bequiet.com im Internet abrufen können.

11. HERSTELLERANGABEN

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde Deutschland

Für weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter den unten stehenden kostenlosten Service-Hotline, montags bis frei-tags von 09:00 bis 17:30 Uhr.

Kostenlose Hotline: 0800 - 0736736

Fax: [phone]

E-Mail: [e-mail]

Website und Netzteil Kalkulator: www.bequiet.com

12. COPYRIGHT

• Der Inhalt dieser Dokumentationarfohne vorherige schriftliche Genehmigung durch Listan in keiner Form, weder ganz noch teilweise, verwielfaltigt, weitergegeben, verbreitet oder gespeichert werden.
• be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnten Produkte- und Firmennamen konnen Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.
• Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan besteht sich deshalb das Recht vor, ohne vorherige Ankündigungen jeder der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
• Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für{jedweder besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
• Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listen übernimmt weder ausdrücklich noch stillschweigend irgendine Gewährleistung für dieichtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Marktauglichkeit und der Eignung für einen bestimmen Zweck, es sei dess, anwendbare Gesetze oder Rechtssprechung schreiben zwingend eine Haftung vor. Listan besteht sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.
