BEDIENUNGSANLEITUNG Straight Power 11 450W Be Quiet!

Einleitung. 9
Sicherheitshinweise 9
Kompatibilität 9
Installation Ihres neuen Netzteils 10
Sicherungsfunktionen 10
Fehlerbehebung 11
Häufige probleme 11
Zubehör 11
Entsorgungshinweise 12
Garantie* 12
Herstellerangaben 12
Copyright 12
Technische Daten 32

FRANCAIS

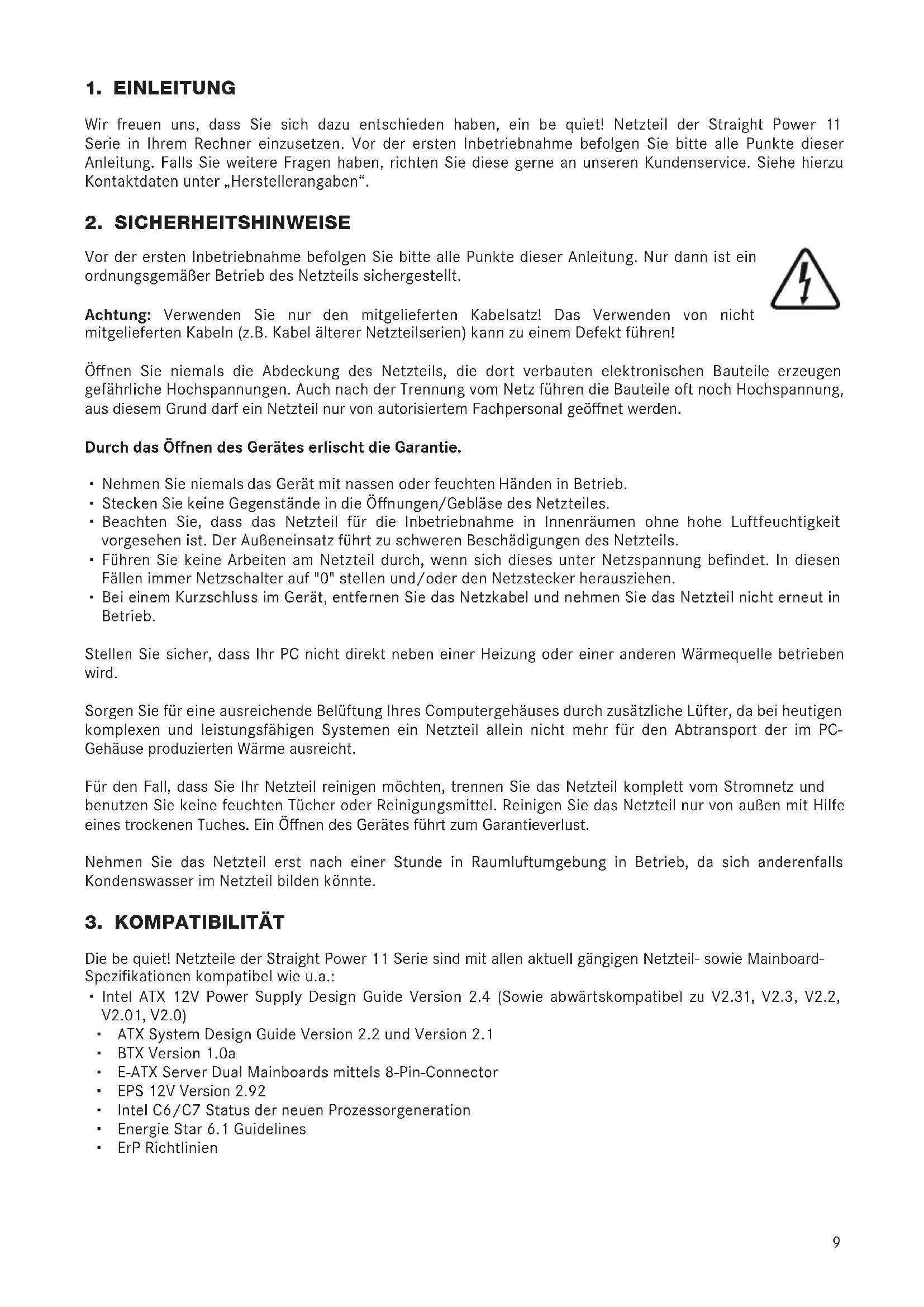

Wir freiuen uns, dass Sie sich dazu entschieden haben, ein be quiet! Netzteil der Straight Power 11 Serie in Ihr dem Rechner einzusetzen. Vor der ersten Inbetriebnahme befolgen Sieitte alle Punkte dieser Anleitung. Falls Sie weitere Fragen haben, richten Sie diese offense an unseren Kundenservice. Siehe hierzu Kontaktdaten unter „Herstellerangaben".

2. SICHERHEITSHINWEISE

Vor der ersten Inbetriebnahme befolgen Sieitte alle Punkte dieser Anleitung. Nur dann ist ein ordnungsgemäß Betrieb des Netzteils sichergestellt.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln (z.B. Kabel ätherer Netzeilserien) kann zu einem Defekt führen!

Öffnen Sie niemals die Abdeckung des Netzteils, die Dort verbauten elektronischen Bauteile erzeugen gefährliche Hochspannungen. Auch nach der Trennung vom Netz führen die Bauteile oft noch Hochspannung, aus thisem Grund darauf ein Netzteil nur von autorisiertem Fachpersonal geöffnet werden.

Durch das Öffnen des Gerätes erlischt die Garantie.

• Nehmen Sie niemals das Gerät mit nassen oder feuchten Händen in Betrieb.
• Stecken Sie keine Gegenstände in die Öffnungen/Gebäse des Netzteiles.
• Beachten Sie, dass das Netzteil für die Inbetriebnahme in Innenräumen ohne hohe Luftfeuchtigkeit vorgesehen ist. Der AuBeneinsatz führt zu schweren Beschädigungen des Netzteils.
• Führn Sie keine Arbeiten am Netzteil durch, wenn sich these aus Unter Netzspannung befindet. In diesen Fällen immer Netzschalter auf "0" stellen und/oder den Netzstecker herausziehen.
• Bei einem Kurzschluss im Gerät, entfern den Sie das Netzkabel undnehmen Sie das Netzteil nicht erneut in Betrieb.

Stellen Sie sicher, dass Ihr PC nicht direkt darüber einhern Heizung oder einer anderen Wärmequelle betriebenen wird.

Sorgen Sie für eine ausreichende Belüftung Ihres Computergehäuses durch zusätzliche Lüfter, da bei heutigen komplexen und leistungsfähigen Systemen ein Netzteil allein nicht mehr für den Abtransport der im PC-Gehäuseprodukierten Wärme ausreicht.

Für den Fall, dass Sie Ihr Netzteil reinigen möchten, trennen Sie das Netzteil komplett vom Stromnetz und benutzen Sie keine feuchten Tücher oder Reinigungsmittel. Reinigen Sie das Netzteil nur von außen mit Hilfe eines trockenen Tuches. Ein Öffnen des Gerätes führt zum Garantieverlust.

Nehmen Sie das Netzteil erst nach einer Stunde in Raumluftumgebung in Betrieb, da sich anderenfalls Kondenswasser im Netzteil bilden können.

3. KOMPATIBILITÄT

Die be quiet! Netzele der Straight Power 11 Serie sind mit allen aktuell gängigen Netzteil- sowie Mainboard-Spezifikationen kompatibel wie u.a.:

• Intel ATX 12V Power Supply Design Guide Version 2.4 (Sowie abwärtskompatibel zu V2.31, V2.3, V2.2, V2.01, V2.0)
  ATX System Design Guide Version 2.2 und Version 2.1
• BTX Version 1.0a
  E-ATX Server Dual Mainboards mittels 8-Pin-Connector
  EPS 12V Version 2.92
  Intel C6/C7 Status der neuen Prozessorgeneration
  Energie Star 6.1 Guidelines
  ErP Richtlinien

4. INSTALLATION IHRES NEUEN NETZTEILS

Lesen Sieitte den Punkt „Sicherheitschinweise" bevor Sie mit der Installation beginnen.

Anmerkung: Zum Einbau des Netzteils in ihren PC benötigen Sie einen Schraubendreher. Benutzen Sie nur die mitgelieferten Schrauben aus dem Lieferumfang, da diese über das richtige Gewinde verfügbar.

Achtung: Verwenden Sie nur den mitgelieferten Kabelsatz! Das Verwenden von nicht mitgelieferten Kabeln (z.B. Kabel ätherer Netzteilserien) kann zu einem Defekt führen!

Bauen Sie Ihr altes Netzteil zunachst aus. Verfahren Sie hierfür wie folgt:

• Trennen Sie ihren PC von allen vorhandenen Stromquellen undziehen Sie alle am PC angeschlossenen Kabel vorsichtig ab.
• Öffnen Sie das PC-Gehäuse und achten Sie darauf auf die Anleitung des Herstellers.
• Trennen Sie alle Stecker vom Mainboard sowie allen weiteren Komponenten wie FDD, HDD oder optischen Laufwerken. Achten Sieitte darauf, dass kein Stecker des alten Netzteiles mit einer Komponente verbunden ist.
• Nun entfernen Sie die Schrauben an der Rückseite des Netzteiles und entnehmen Sie das Netzteil vorsichtig aus dem PC-Gehäuse. Achten Sie hierbei besonder's协同发展, dass sich keine Kabel an Komponenten verfangen und diese beschädigen.

Der Einbau Ihres neuen be quiet! Straight Power 11 Netzteiles:

• Setzen Sie das neue Netzteil nun an den vorgesehenen Platz im PC-Gehäuse und schrauben Sie an der Rückseite mit den vier mitgelieferten Schrauben fest. Verwenden Sie keine übermäßige Kraft.
• Stecken Sie den 20/24-Pin Stecker in die vorgesehene Buchse am Mainboard. Wenn Sie über einen 24-Pin Anschluss verfügen, dann bringen Sie die zusätzlichen 4-Pins in die richtige Position, bevor Sie den Stecker in die Buchse am Mainboard stecken. Beim Einsatz eines Mainboards mit einem 20-Pin Stecker klappen Sie die zusätzlichen 4 Pins einfach zur Seite.
• Nun stecken Sie den 12V-P4 oder P8-Stecker für die CPU in die vorgesehene Buchse auf dem Mainboard.

5. SICHERUNGSFUNKTIONEN

Alle be quiet! Netzeile sind mit zahlreichen Sicherungsfunktionen ausgestattet. Diese schützen das Netzteil und die daran angeschlossenen Komponenten vor Beschädigungen. Sollte eine dieser Sicherungen auslösen, kommt es in den meisten Fälle zu einem Neustart oder zum Abschalten des Systems.

In einem solchen Fall sollte der PC sofort auf einen möglichen Fehler überprüft werden. Hilfestellung zur Fehlersuche findsen Sie im Kapitel „Fehlerbehebung".

Die Straight Power 11 Serie verfügbar über folgende Sicherungsfunktionen:

OCP (Überstromschutz)

Sollte die Last auf den einzelnen Leitungen mehr als das angegebene Limit betragen, wird das Netzteil automatisch abgeschaltet.

UVP (Unterspannungsschutz)

These Sicherung lost aus, sobald die Spannung auf den Leitungen unter ein bestimmtes Limit fällt. Das Netzteil wird in thisem Fall automatisch abgeschelt.

OVP (Überspannungsschutz)

Die Überspannungssicherung lösst bei zu hoher Spannung auf den Leitungen aus und schaltet das Netzteil ab.

SCP (Kurzschlussssicherung)

Die Sicherung bei Kurzschluss im Sekundärteil des Netzteils verhindert einen Defekt am Netzteil und an den am Netzteil angeschlossenen Komponenten.

OTP (Temperatursicherung)

Bei einer zu hohen Wärmeentwicklung im Netzteil schaltet sich das Netzteil sofort automatisch ab. Sie können es dann erst nach dem Abkühlen wieder eingehalten.itte versichert Si sie, dass der PC mit einer ausreichenden Kuhlung ausgestattet ist.

OPP (Überlastschutz)

These Sicherung lout aus, sobald die gesamte Leistung, welche vom Netzteil abgenommen wird, die spezifizierte Hochstlast übersteigt. Thiser Fall kann eintreten, wenn das Netzteil nicht uber genugend Leistung fur das System verfügt (unterdimensioniert ist).

6. FEHLERBEHEBUNG

Bitte beachten Sie: Bei ATX-Systemen wird das Netzteil vom Mainboard aktiviert, um den PC zur starten. Daher prufen Sieitte, entweder mit Hilfe des Mainboards- oder des Gehäusehandbuches, ob der Ein-/ Ausschalter korrekt verbunden wurde.

Achtung: Arbeitsen an Stromquellen können zu lebensbedrohlichen Verletzungen führen. Bei Rauchspuren, beschädigten Kabeln und Einwirkung von Flüssigkeiten ist das Netzteilsofar vom Stromnetz zu trennen und danach nicht mehr in Betrieb zunehmen. Schrauben Sie das Netzteil niemals auf. Im Inneren befinden sich Bauteile, die auch bei längerem Nichtgebrauch hohe Spannungen aufweisen können.

Bitte lessen Sie Reparaturen nur von autorisiertem Fachpersonal durchfuhren! Ein Öffnen des Gerätes führt zum Garantieverlust.

Wenn das System bei installmentiertem Netzteil nicht ordnungsgemäß Funktioniert, überprüfen Sieitte zuerst diese möglichen Fehlerquellen:

• Überprüfen Sie den korrekten und festen Sitz der Stromversorgungskabel zum Netzteil, sowie auch zur Steckdose. Idealerweise benutzen Sie eine separate Steckdose nur für das Computernetzteil.

• Prufen Sie, ob sãmtliche Anschlüsse korrekt miteinander verbunden worden sind und korrigieren Sie gegebenenfalls diese bei z.B. Fehlpolung.

• Kontrollieren Sie die Verbindung des Ein-/ Ausschalters vom Gehäuse zum Mainboard. Halten Sie bei Bedarf das Handbuch zu ihrem Mainboard bereits! Schalten Sie das Netzteil ein, indem Sie den Schalter auf Position „I" stellen und danach den Ein-/ Ausschalter am Gehäuse betätigten. Falls das Netzteil sich weiterhin nicht einschalten{lsst, fahren Sie mit dem{nachsten Punkt fort.

• Überprüfen Sie Ihr System auf mögliche Kurzschlüsse oder defekte Hardware, indem Sie den Rechner ausschalten und alle nicht für den Start des Computers benötigten Geräte vom System trennen. Schalten Sieihn wieder ein. Wiederholen Sie diesen Vorgang und schließen Sie nach jedem Neustart eines der Geräte an, bis Sie den vermeintlichen Defekt gefunden haben. Sollte das Netzteil wegen eines Kurzschlusses nicht reagieren, warten Sieitte mindestens f芮 Minuten mit dem erneuten Einsatzen, da das Gerät mit einem Überlastungsschutz ausgestattet ist.

7. HÄUFIGE PROBLEME

Problem: Die ausgegebenen Spannungen (über BIOS oder UEFI) sind zu niedrig/hoch

Wenn Sie im BIOS oder UEFI des Mainboard oder im Betriebssystem die Spannungen des Netzteils überprüfen, kann es vorkommen, dass diese falsch dargestellt werden. Dies liegt mein an der ungenauen Messung des Mainboards und muss nicht zwangsweise der Realität entsprechen.

Problem: Nach dem Einbau einer neuen Grafikkarte springt der PC nicht mehr an oder stürzt bei jeder Gelegenheit ab

Das Netzteil ist zu schwach für ihre Grafikkarte ausgelegt.itte schauen Sie vor dem Kauf in unserem WattKonfigurator unter www.bequiet.com nach. Hier wird Ihnen das richtige be quiet! Netzteil aus unseremSortiment empfohlen.

Wichtiger Hinweis:

Bei Nichtfunktionieren des Netzteils vergewissern Sie sichitte, dass Sie diese Betriebsanleitung vollständig durchgelesen haben und die genommen Probleme ausschreiben konnen. Falls die Probleme weiter bestehen, setzen Sie sichitte umgehend mit unserem Kundenservice in Verbindung.

8. ZUBEHÖR

Im Lieferumfang des Netzteils ist folgenden Zubehör enthalten:

Kabelsatz für Kabelmanagement, Kaltgerätekabel, Bedienungsanleitung, Kabelbinder, Schrauben zure netzteilbefestigung.

9. ENTSORGUNGSHINWEISE

Gebrauchtete Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben* nicht mehr zum unsortingen Siedlungsabfall gegeben werden. Sie müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern mit Balken weist auf die Notwendigkeit der getrennten Sammlung hin.

Helfen auch Sie mit beim Umweltschutz und sorgen Sie davon these Geserat in die hierfür vorgesehen Systeme der Getrenntsammlung zu geben, wenn Sie es nicht mehr weiter nutzen wollen.

In Deutschland sind Sie gesetzlich** verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich-rechtlichen Entsorgungs-träger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten Ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich auch über ihren lokalen Abfallkalender bei ihrer Stadt oder ihrer Gemeindeverwaltung über die in Gebiet zur Verfugung stehenden Möglichkeit der Rückgabe oder Sammlung von Altgeräten.

* Entspricht der Richtlinie des europäischen Parlaments und des Rates uber Elektro- und Elektronik-Altgeräte
** Entspricht dem Gesetz über das Inverkehrbringen, die Rücknahme und die umweltvertragliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegeset - ElektroG)

10. GARANTIE

Fünf Jahre Herstellergarantie fur Endkonsumenten (nur Ersterwerb vom autorisierten be quiet!-Handler)
- Vorortaustausch in den ersten 12 Monaten ab Kaufdatum vom autorisierten be quiet!–Händler

Vorortauschausch nur innerhalb Deutschlands und Frankreichs.

Der Austausch kann nur in dem Land erfolgen, in dem das Netzteil gekauft wurde. Alle eingehenden Rücksendungen werden von unserer Serviceabteilung geprüft. Falls sich ein Netzteil als fehlerfrei hersausstellen sollte, wird es an Sie zurückgeschickt. Darüber hinaus behalten wir uns vor, eine Prüfpauschale für den entwickelten Aufwand zu erhaven.

Sollte an Ihr hem be quiet!-Netzteil innerhalb der ersten 12 Monate nach Kaufdatum ein Defekt auftreten, wenden Sie sichitte an unsere kostenfreie Hotline, um technische Details und Fragen zu klaren.Fur die reibungslose Abwicklung einer Reklamation benotigen wir per Fax, E-Mail oder auf dem Postwege:

• eine Kopie des Kaufbeleges
• eine kurze Fehlerbeschreibung
• die Seriennummer und Modellbezeichnung
• Ihr Lieferanschrift

Das Öffnen des Gerätes, Manipulationen oder bauliche Veränderungen jeglicher Art, sowie Beschädigungen durch äußere mechanische Einwirkungen führen zum totalen Garantieverlust. Die ausfuhrlichen Garantiebedingungen können im Bereich "Service" unter www.bequiet.com eingesehen werden. Es gelten unsere Allgemeinen Garantiebestimmungen, die Sie unter www.bequiet.com im Internet abrufen können.

11. HERSTELLERANGABEN

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde Deutschland

Fur weitere Unterstützung erreichen Sie uns innerhalb Deutschlands unter der unten stehenden kostenlosen Service-Hotline, montags bis frei-tags von 09:00 bis 17:30 Uhr.

Kostenlose Hotline: [phone]

Fax: [phone]

E-Mail: [e-mail]

Internet und PSU-Calculator: www.bequiet.com

12. COPYRIGHT

• Der Inhalt dieser Dokumentationarf ohne vorherige schriftliche Genehmigung durch Listen in keiner Form, weder ganz noch teilweise, verwielfaltigt, weitergegeben, verbreitet oder gespeichert werden.

• be quiet! ist eine eingetragene Marke der Firma Listan GmbH & Co. KG. Andere in dieser Dokumentation erwähnten Produkte- und Firmennamen können Marken oder Handelsnamen ihrer jeweiligen Eigentümer sein.

• Listan entwickelt entsprechend ihrer Politik die Produkte ständig weiter. Listan besteht sich deshalb das Recht vor, ohne vorherige Ankündigungen jeder der in dieser Dokumentation beschriebenen Produkte Änderungen und Verbesserungen vorzunehmen.
• Listan ist unter keinen Umständen verantwortlich für den Verlust von Daten und Einkünften oder für jeweder besonderen, beiläufigen, mittelbaren oder unmittelbaren Schäden, wie immer diese auch zustande gekommen sind.
• Der Inhalt dieser Dokumentation wird so präsentiert, wie er aktuell vorliegt. Listen übernimmt weder ausdrücklich noch stillschweigend irgende Gewährleistung für dieichtigkeit oder Vollständigkeit des Inhalts dieser Dokumentation, einschließlich, aber nicht beschränkt auf die stillschweigende Garantie der Marktauglichkeit und der Eignung für einen bestimmen Zweck, es sei dess, anwendbare Gesetze oder Rechtssprechung schreiben zwingend eine Haftung vor. Listen behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an dieser Dokumentation vorzunehmen oder die Dokumentation zurückzuziehen.

1. INTRODUCTION

Listan GmbH & Co. KG | Biedenkamp 3a | 21509 Glinde Deutschland

IJI NOJUyeHnnoNDepKKnB TepMaHNn Bbl MoKeTe No3BOHnTB Ha Hauy 6ecnlaTHyIO ropryu IINHIO:

_H - _T, 09:00 - 17:30.

TeJ.0049 407367686-44ΦaKc004940-7367686-69

Email: [e-mail]

IHTepHET-CTpAnuca n KaJIbKyJlTOp MOUHocTn BП: www.bequiet.com

12. ABTOPCKNE INPABA

Bam He pa3pe7aetaTc BocPon3BoNDt,packpbBaTb,ny6NIKOBaTb IIN XpaHNTb COePKMoe 3TOrO DOKyMeHaI INI BlyepKKn N3 HrO Be3 PpeBapntelHo rncbMeHHoro corlacn Listan.
- be quiet!Явася заегострпорованов Торобу Марков Listan GmbH&Co. KG.Ipyrine npodykTBи ИЗваня KOMпани,уномянтуь в данном руковдге, могут бытб Маркамилл зaperистрпорованыIMI TropOBbIMI Маркамс COOTBETCTBYUOx IN BlaadeJIbueB.
BcootBeTCTBnncNoJNTKoKOMNaHmN,BCa npOdykunlaListannoDBepraeTcNOCTOHHOMycOBepseHCTBOBaHIO n pa3BHTNO.ListanocTabIeT3a co60n ppaBO BHOCITJIIObIe N3MeHeHn yUyUHeHn B IIO6oI npOdyKT, OINCAHHB B 3TOM DOKymHe, 6e3 npedBaPnteJbHorO yBeDOMneHn.
- Hn np KaNX o6cTo8eJIbCTBax Listan He HecET OTBeTCTBeHHocTn 3a nOtePn daHHbx, np6blnn nn 3a JIO60KoHKpeTHbI, cnyaHbI, npAMo nn KOCBeHHbI yuep6, kOrda OH BO3HNkaet.
- CodepkaHne 3ToI DOKyMeHTaUIN ppeCTabJIeT TeKyuJee COcTOHne. List an He Hecet OTBETCTBeHHOCTH 3a npabInbHOCTb IUN NOLHOTy coepKaHna DaHHoro DOKyMeHTa.

Listan octabJIaTe 3a cObI npaBO BHOCTb I3MeHHeB DOKyMeHTaUIO IJIN I3bYrB ee B JIO6oe BpeMg 6e3 npedBaPntelbHorO yBeDoMJIeHn.

Limited Warranty

Bitte achen Sie auf eine gleichmäßige Auslastung der 12V-Leitungen 12V3 und 12V4:

-Verwenden Sie PCIe 1 und PCIe 3, wenn Sie zwei PCIe-Kabel verwenden
-Verwenden Sie PCIe 2, wenn Sie nur ein PCIe-Kabel verwenden
