BEDIENUNGSANLEITUNG 29756 Märklin

Modell der Baureihe V 100 (211/212)

29756

Im Jahre 1958 begann die Deutsche Bundesbahn (DB) mit der Indienststellung von dieselhydraulischen Mehrzwecklokomotiven der Baureihe V 100. Sie hat eine Leistung von 1 100 PS. Ab 1962 wurde eine verstärkte Ausführung mit 1 350 PS ausgeliefert. Die Lokomotiven sind 12,3 m lang und haben eine Höchstgeschwindigkeit von 100 km/h. Die erste Bauserie V 100.10 (364 Lokomotiven) wird seit 1968 als Baureihe 211 geführt, die zweite Serie V 100.20 (371 Lokomotiven) als Baureihe 212. Zehn weitere Lokomotiven erhielten bei der DB eine Ausrüstung für Steilstreckeneinsatz; sie werden als BR 213 bezeichnet.

Mit der zunehmenden Elektrifizierung und dem Einsatz von Triebwagen auf Nebenstrecken hat die DB eine Reihe der Lokomotiven verkauft. Sie laufen heute u. a. in Österreich, Frankreich, Italien und der Schweiz.

Einige Modelle stehen weiterhin für Spezialaufgaben zur Verfügung. Hierzu gehoren z. B. diverse Rettungszüge. Durch den hohen Sicherheitsstandard der Deutschen Bahn sind diese Züge in der Praxis jedoch überwiegend nur bei Übungen im Einsatz.

Information about the PrototypelInformation zum Vorbild

Die Lok darf nur mit einem davon bestimmten Betriebssystem (Märklin Wechselstrom-Transformerator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die ihrer ortlichen Netzspannung entsprechen.

Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lokarf nur aus einer Leistungsquelle gleichzeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihr Hem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sichitte an ihren Marklin-Fachhändler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdtiele eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdtiele bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast davon, dass der Einbau von Fremdtileen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war,trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Funktion

• Miglliche Betriebssysteme:
  Märklin Transformer 6647, Märklin Delta,
  Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
  Einstellbare Adressen: 01-80
• Adresse ab Werk: 21
• ABV (Veränderbare Anfahr-/ Bremsverzogung simultan).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzogerung, Höchstgeschwindigkeit): Über Control Unit, Mobile Station oder Central Station.
  Fahrtrichtungsabhängige Stirnbeleuchtung.

WARNING! Dieses Produkt enthalt Magne. Das Verschlucken von mehr als einem Magren ten kann unter Umständen tölich wirken.

Gegebenenfalls ist sofort ein Arzt aufzusuchen.

SafetyWarnings

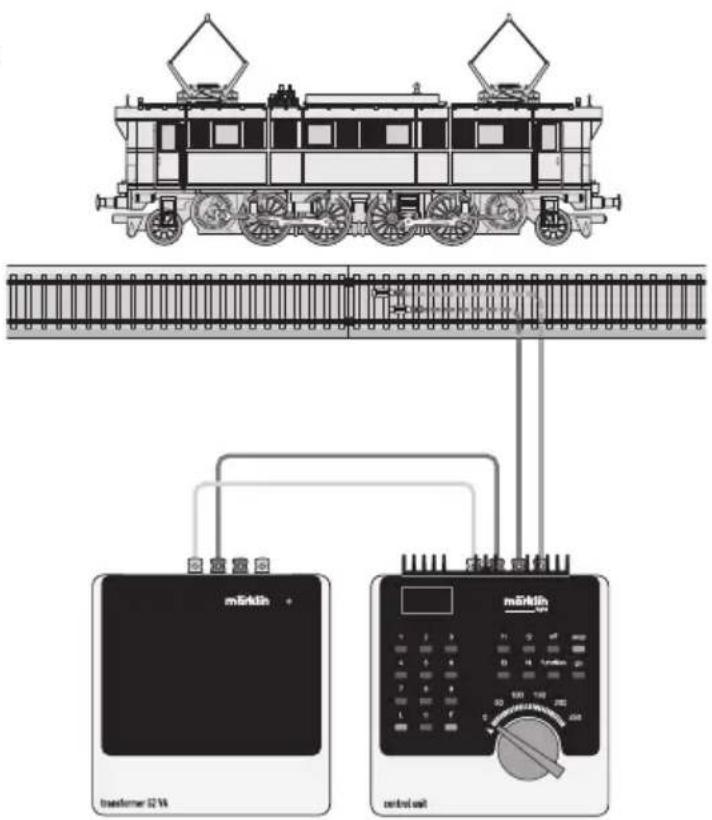

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Grafik S. 14. Nur die zu verändernde Lok ist auf dem Gleis.
2. "Stop" - und "Go" - Taste gemeinschaftig drücken, bis "99" in der Anzeige aufblinkt.
3. "Stop"-Taste drucken.
4. Lokadresse,80"einggeben.
5. Umschaltbefehl am Fahrregler halten. Wahrend des Haltens die „Go“-Taste drucken.
6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.
7. Registernummer für den zu ändernden Parameter eingeben () [(16).
8. Fahrtrichtungswechsel betätigten.
9. Licht blinkt Schnell.
10. Neuen Wert eingeben (= > [(i) auf Seite 16).
11. Fahrtrichtungswechsel betätigten.
12. Licht blinkt langsam (Ausnahme Werkreset).
13. Nachste Parametereinstellung ab 6. oder beenden mit 14.
14. Vorgang beenden mit Drucken der „Stop“-Taste. Anschließend Drucken der „Go“-Taste.

Änderungen der Lokparameter im Decoder)duren nur wie beschrieben ausgeführrt werden. Für darüber hinaus gehende Änderungen, die zu Fehlverhalten oder Beschädigung des Decoders führen, haftet Marklin nicht; eventuelleotine Reparaturen werden kostenpflichtig ausgeführnt.

Central Station/Mobile Station
siehe jeweilige Gerätebeschreibung.
Central Station/Mobile Station:
see the description for the unit in question.

Central Station/Mobile Station:
voir descriptions respectives des apparêils.
Zie bij Central Station/Mobile Station de desbetreffende gebruiksaanwijzing.
Para Central Station/Mobile Station,开发建设 del aparato en cuestion Per Central Station/Mobile Station si veda la rispettova descrizione dell'apparecc

Lokparameterändern mit der Control Unit 6021.

Changing Locomotive Parameters with the 6021 Control Unit.

Schmierung nach etwa 40 Betriebsstunden

Wichtige Hinweise zum Ölen der Motorlager:

• Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt Häufig zum Verschmieren der Kollektoren und damit zur Beschädigung des Ankers.
• Nach dem Aufbringen des Öltropfens auf das Motor-Lager den Anker bewegen. Anschließlich überschüssiges Öl mit einem trockenen Tuch entfernen.
• Lokomotive nach Möglichkeit nicht längerere Zeit liegend lagern, da es sonst möglich ist, dass Lageröl zum Kollektorn gelanzt und hijn beschädigt.

Haftreifen auswechseln

Motor-Bürsten auswechseln

Glühlampen auswechseln

1 Lok-Aufbau (komplett) 127 601
2 Fenstereinsatz 223 610
3 Dach 102564
4 Lichtkorper, vorn 223620
5 Lichtkorper, hinten 223630
6 Antenne
7 Senkschraube 756010

Lok-Unterteil (komplett)

8 Leiterplatte Blinklicht 125433
9 Gettriebe 436 410
10 Feldmagnet 389000
11 Anker 386 820
12 Motorschild 386 940
13 Zylinderschraube 785 140
14 Bürstenpaar 601 460
15 Lofahne 231470
16 Entstordrossel 516 520
17 Linsenschraube 786440
18 Linsenschraube 786 750
19 Mitnehmer 223 290
20 Decoder 102458
21 Halteplatte 456 200
22 Senkschraube 786 790
23 Trager komplett 127 604

mi

24Treppe 223420
25 Puffer 761070
26 Fassung 624510

27 Gluhlampe 610080
28Kupplungsschacht 286400
29Kupplung 203167
30 Zylinderschraube 750180
31 Treibgestell (komplett) 286 310
32 Haftreifen 7154
33 Drehgestell 286 360
34Federscheibe 401640
35Zylinderansatzschraube 755020
36 Drehgestellrahmen, hinten 222 615
37 Drehgestellrahmen, vorn 222613
38 Schleifer 7164
39 Senkschraube 786 790

Gebr. Märklin & Cie. GmbH

Postfach 860

D-73008 Goppingen

www.maerklin.com

www.maerklin.com/api

124411/1108/HaEf

Änderungen vorbehalten
