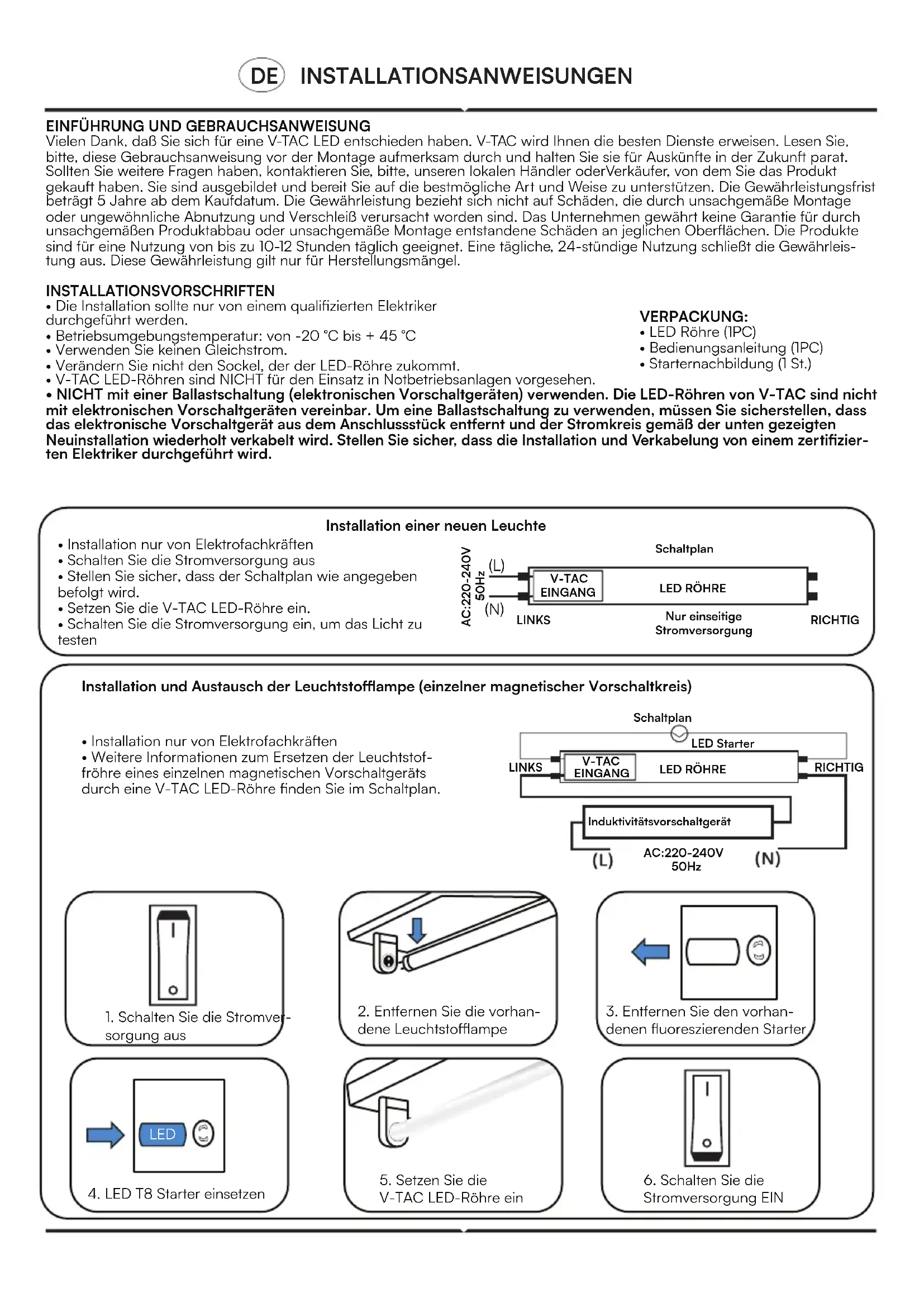

BEDIENUNGSANLEITUNG VT121 V-TAC

• Do NOT use with electronic ballasts. V-TAC LED tubes are not compatible with electronic ballast circuit. In order to use the electronic ballast fitting you must ensure to remove the electronic ballast from the fitting and rewire the circuit as per new fitting installation as shown below. Ensure the installation and wiring is carried out by certified electrician. This marking indicates that this product should not be disposed of with other household wastes. Caution, risk of electric shock.EINFÜHRUNG UND GEBRAUCHSANWEISUNG Vielen Dank, daß Sie sich für eine V-TAC LED entschieden haben. V-TAC wird Ihnen die besten Dienste erweisen. Lesen Sie, bitte, diese Gebrauchsanweisung vor der Montage aufmerksam durch und halten Sie sie für Ausküne in der Zukun parat. Sollten Sie weitere Fragen haben, kontaktieren Sie, bitte, unseren lokalen Händler oderVerkäufer, von dem Sie das Produkt gekau haben. Sie sind ausgebildet und bereit Sie auf die bestmögliche Art und Weise zu unterstützen. Die Gewährleistungsfrist beträgt 5 Jahre ab dem Kaufdatum. Die Gewährleistung bezieht sich nicht auf Schäden, die durch unsachgemäße Montage oder ungewöhnliche Abnutzung und Verschleiß verursacht worden sind. Das Unternehmen gewährt keine Garantie für durch unsachgemäßen Produktabbau oder unsachgemäße Montage entstandene Schäden an jeglichen Oberflächen. Die Produkte sind für eine Nutzung von bis zu 10-12 Stunden täglich geeignet. Eine tägliche, 24-stündige Nutzung schließt die Gewährleis- tung aus. Diese Gewährleistung gilt nur für Herstellungsmängel. INSTALLATIONSVORSCHRIFTEN

• Die Installation sollte nur von einem qualifizierten Elektriker durchgeführt werden.

• Betriebsumgebungstemperatur: von -20 °C bis + 45 °C

• Verwenden Sie keinen Gleichstrom.

• Verändern Sie nicht den Sockel, der der LED-Röhre zukommt.

• V-TAC LED-Röhren sind NICHT für den Einsatz in Notbetriebsanlagen vorgesehen.

• NICHT mit einer Ballastschaltung (elektronischen Vorschaltgeräten) verwenden. Die LED-Röhren von V-TAC sind nicht mit elektronischen Vorschaltgeräten vereinbar. Um eine Ballastschaltung zu verwenden, müssen Sie sicherstellen, dass das elektronische Vorschaltgerät aus dem Anschlussstück entfernt und der Stromkreis gemäß der unten gezeigten Neuinstallation wiederholt verkabelt wird. Stellen Sie sicher, dass die Installation und Verkabelung von einem zertifizier- ten Elektriker durchgeführt wird.

• Installation nur von Elektrofachkräen

• Weitere Informationen zum Ersetzen der Leuchtstof- fröhre eines einzelnen magnetischen Vorschaltgeräts durch eine V-TAC LED-Röhre finden Sie im Schaltplan. Installation und Austausch der Leuchtstoampe (einzelner magnetischer Vorschaltkreis) Installation einer neuen Leuchte Nur einseitige StromversorgungSchaltplan

1. Schalten Sie die Stromver-

2. Entfernen Sie die vorhan-

3. Entfernen Sie den vorhan-

denen fluoreszierenden Starter

4. LED T8 Starter einsetzen

V-TAC LED-Röhre ein LED InduktivitätsvorschaltgerätLED StarterLINKSLINKSRICHTIGRICHTIG (L) (N) V-TAC EINGANGV-TAC EINGANGLED RÖHRESchaltplanLED RÖHRE VERPACKUNG:

• Bedienungsanleitung (1PC)

• Starternachbildung (1 St.)

• Installation nur von Elektrofachkräen

• Schalten Sie die Stromversorgung aus

• Stellen Sie sicher, dass der Schaltplan wie angegeben befolgt wird.

• Setzen Sie die V-TAC LED-Röhre ein.

• Schalten Sie die Stromversorgung ein, um das Licht zu testen INSTALLATIONSANWEISUNGEN

• Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Altgeräte dürfen nicht mit anderem Hausmüll entsorgt werden.

• Besitzer von Altgeräten am Ende der Nutzungsdauer müssen das Gerät bei den von den öentlichen Entsorgungsträ- gern oder Händlern eingerichteten Sammelstellen zurückgeben. Diese Rücksendung ist für Sie mit keinen Kosten verbunden.

• Besitzer von Altgeräten sind verpflichtet, Lampen vor der Rückgabe zerstörungsfrei aus dem Altgerät zu entfernen.

• Das Symbol „Gekreuzte Mülltonnen“ weist darauf hin, dass dieses Produkt nicht mit dem anderen Hausmüll entsorgt werden darf und am Ende seiner Lebensdauer vom unsortierten Hausmüll getrennt gesammelt werden muss.

• Bei der Entsorgung von Elektrogeräten auf Deponien oder Halden können Schadstoe ins Grundwasser gelangen und in die Nahrungskette gelangen und Ihre Gesundheit und Ihr Wohlbefinden schädigen.
