BEDIENUNGSANLEITUNG Multi zone 1790 NOVY

Montage- und Bedienungsanleitung

Induktions Kochfelder Multizone

TECHNISCHE KENMERKEN 8
MANOVERPANELEN 8

GEBRUIK VAN HET APPARAAT 9

TIPTOETSEN 9
DISPLAY. 9
VENTILATIE 10

INWERKINGSTELLEN 10

VOOR HET EERSTE GEBRUK 10
PRINCIPLE VAN INDUCTIE 10
ZONE VOOR DE STERKTEREGELING "SLIDER " EN DE TIMERINSTELLING 10
INWERKINGSTELLING 11
DETECTIE VAN DE KOOKPOT. 11
AANDUIDING RESTWARMTE 11
BOOSTER FunctIE 11
TIMER FUNCIE 12
PROGRAMMEREN VAN AUTOMATISCH KOKEN 13
FUNCTIE PAUZE 13
Functie HERHALING 14
Functie WARMHOUDEN 14
VERGRENDELING VAN HET BEDIENINGSPANEEL 14

KOOKADVIES 15

Kwaliteit VAN DE KOOKPOTTEN 15
AFMETINGEN VAN DE KOOKPOTTEN 15
VOORBEELDEN VAN VERMOGENREGELING 16

KLEINE STORINGEN VERHELPEN 16

ONDERHOUD EN REINIGING 17

EERSTE GEBRUK VAN HET APPARAAT 17
Onderhooud VAN DE KOOKPLAAT 17

MILIEUBESCHERMING 18

INSTALLATIEVOORSCHRIFTEN 19

Andere beschermingen

Technische kenmerken

De kookplaat of de kookzone werkt nicht :

De bediening van automatisch koken treedt nicht in werkinq :

Sehr geehrte Kundin, sehr geehrter Kunde.

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Induktionskochfeld gewählt haben. Um these Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zulesen.

Wir wünschen Ihnen viel Spaß mit diesen Gerät.

INHALTSVERZEICHNIS

SICHERHEIT 39

VORSICHTSMAßNAHME VOR DER INBETRIEBNAHME 39
ALLGEMEINE SICHERHEITS-HINWEISE 39
SCHUTZVORBESCHADIGUNG 41
VORSICHTSMAßNAHMEN BEI GERÄTEAUSFALL. 42
SCHUTZVOR WEITEREN GEFAHREN 42

GERATEBESCHREIBUNG 43

TECHNISCHE BESCHREIBUNG 43
BEDIENFELD 43

BEDIENUNG DES KOCHFELDES 44

ANZEIGE 44
BELUFTUNG 44

INBETRIEBNAHME DES KOCHFELDES 45

VOR DEM ERSTEN AUFHEIZEN 45
INDUKTIONSPRINZIP 45
FUNKTION DER SENSORSCHALTFELDER 45
"SLIDER "AUSWAHLZONE UND ZEITSCHALTUHR AUSWAHLUNG 46
KoCHFELD EIN UND AUSSCHALTEN 46
TOPFERKENNUNG 47
RESTWÄRMEANZEIGE 47
POWERFUNKTION 47
ZEITSCHALTUHR 48
ANKOCHAUTOMATIK 49
PAUSENFUNKTION 49
RUCKRUFFFUNKTION 50
WARMHALTEFUNKTION 50
VERRIEGELUNG DER KOCHMULDE 50

KoCH EMPFEHLUNGEN 51

KoCHGESCHIRR. 51
GESCHIRRGROBE 51
EINSTELLBEREICHE 52

REINIGUNG UND PFLEGE 52

ERSTE VERWENDUNG DES GERÄTS 52
PLEGE DES KOCHELDS 52

WAS TUN WENN. 54

UMWELTSCHUTZ 54

MONTAGEHINWEISE 55

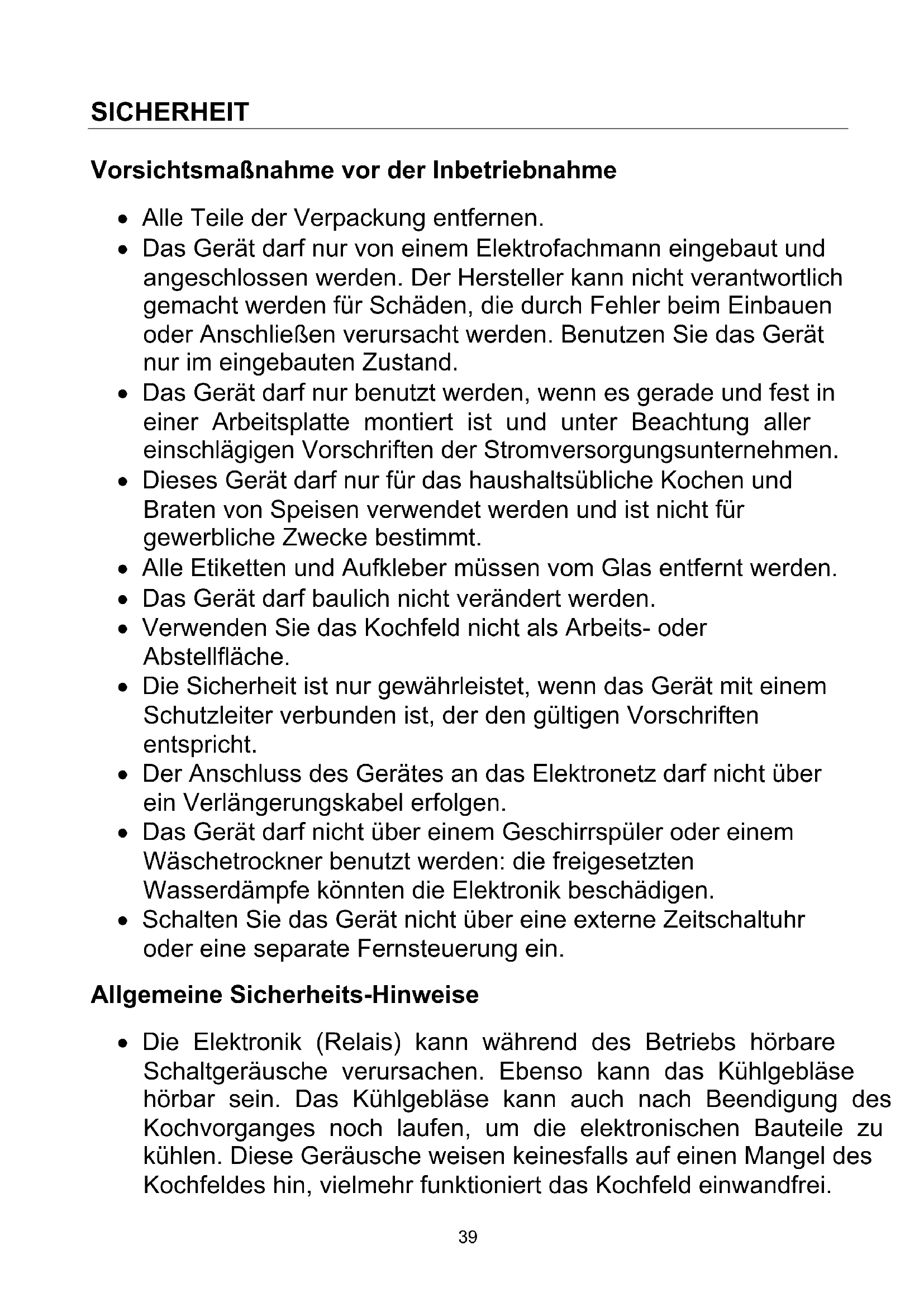

Vorsichtsmaßnahme vor der Inbetriebnahme

Alle Teile der Verpackung entfernen.
Das Gerätarf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschlieben verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
Das Gerätarf nur benutzt werden, wenn es gerade und fest in einer Arbeitsplatte montiert ist und unter Beachtung aller einschlagigen Vorschriften der Stromversorgungsunternehmen.
Dieses Gerätarf nur für das haushaltsüblicheKochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
Alle Etiketten und Aufkleber müssen vom Glas entfernt werden.
Das Gerätarf baulich nicht verändert werden.
Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Veränderungskabel erfolgen.
Das Gerätarf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe konnten die Elektronik beschädigen.
Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheits-Hinweise

Die Elektronik (Relais) kann während des Betriebs hörbare Schaltgeräusche verursachen. Ebenso kann das Kuhlgeblase hörbar sein. Das Kuhlgeblase kann auch nach Beendigung des Kochvorganges noch laufen, um die elektronischen Bauteile zu kühlen. Diese Gerausche weisen keinesfalls auf einen Mangel des Kochfeldes hin, viel mehr Funktioniert das Kochfeld einwandfrei.

Schalten Sie nach jedem Gebrauch die Kochzonen aus.
Überhützte Fette und Ole entzünden sich Schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen den Kochvorgang beobachten.
Wenn Sie kochen und braten, werden die Kochzonen frei.
Hüten Sie sich deshalb vor Verbrennungen während und nach Benutzung des Gerätes.
Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der bereits Kochzone kommt.
Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner, * dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. ihre Funktion * konne beeinträchtigt werden.
Metallische Gegenstände wie Messer, Gabel, Löffel und Topfdeckel sollenn nicht auf dem Kochfeld abgelegt werden, da sie heißt werden konnten.
Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
Bedecken Sie die Kochfläche nie mit einem Lappen oder einer Schutzfolie, diese konnten sehr heißt werden und in Brand geraten.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielten.
Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.

Schütz vor Beschädigung

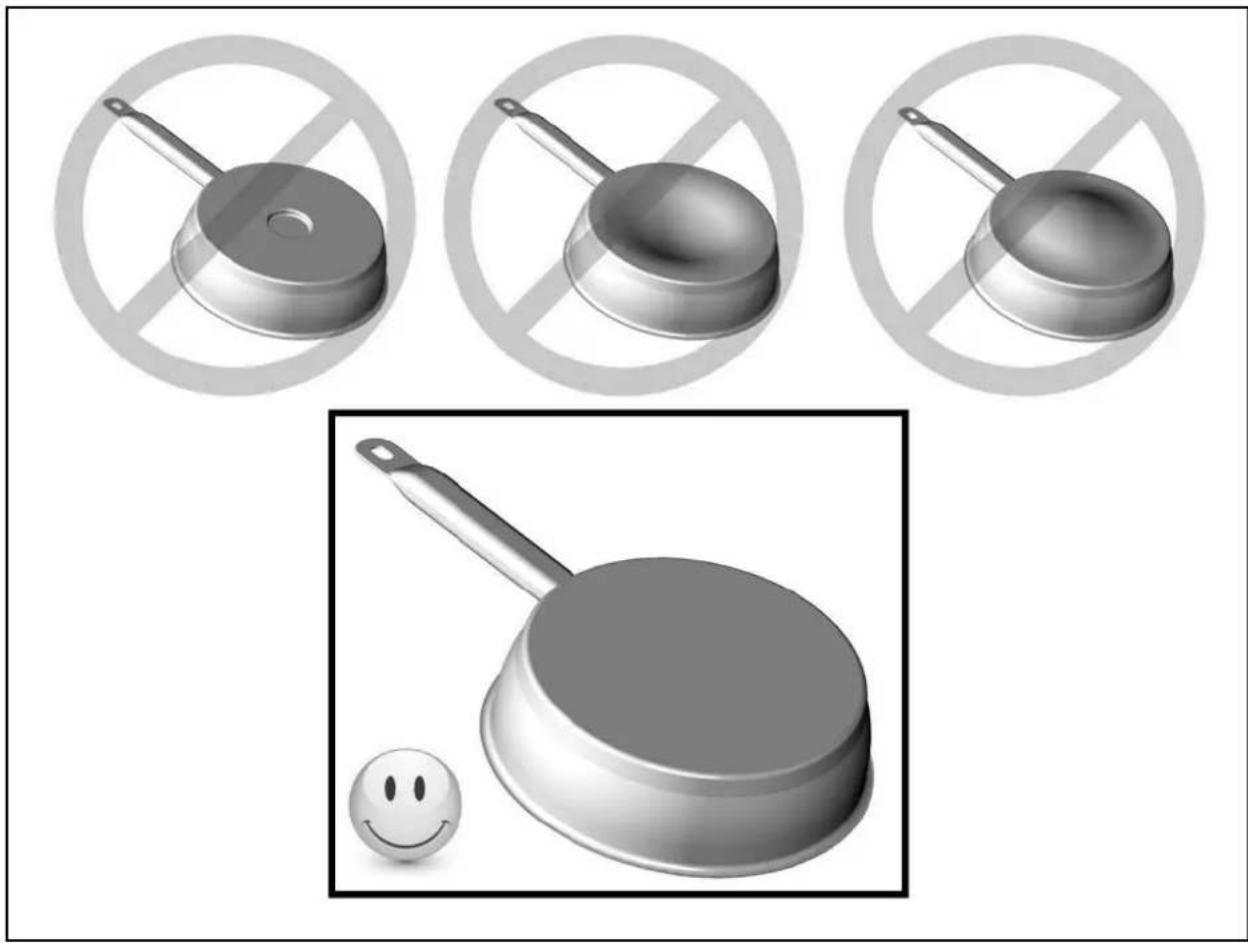

Verwenden Sie keine Töppe oder Pfannen mit ungeschliffen oder beschädigtem Boden (z.B. aus Guß). Diese können die Glaskeramikscheiben verkratzen.
Beachten Sie, dass auch Sandkorner Kratzer verursachen können.
Glaskeramik ist gegen Temperaturschocks unempfindlich und sehr understandsfähig, jedoch nicht unzerbrechlich. Besonderss spurze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
Töppe und Ränder nicht an der Scheibe anstoßen.
Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
Vermeiden Sie Zucker, Kunststoff, oder Alufolie auf den bereits Kochzonen. Diese Stoffe schmelzen, kleben fest und konnen dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls Sie trotzdem auf die bereits Kochzonen gelangen, schalten Sie das Gerätitte aus, und entfernen Sie diese Stoffe noch im bereits Zustand. Da die Kochzonen bereits sind, besteht Verbrennungsgefahr.
Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
Legen Sie keine Gegenstände auf dem Kochfeld ab.
Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck konnen die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: Schalten Sie das Kochfeld(sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw.nehmen Sie diese hersaus, und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
Reparaturen am Gerät dürfen nur von Fachleuten durchgeführt werden.
WARNING: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

Achten Sie daraufuf, dass das Kochgeschirr immer zentriert auf der Kochzone plaziert ist. Der Pfannenboden, muss möglichst viel von der Kochzone abdecken.
Für Personen mit einem Herzschrittmacher in der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen wurde. Wenden Sie sichitte im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
Benutzen sie keine synthetischen Behältnisse oder Gefäße aus Aluminium: Sie konnten auf der Kochzone schmelzen.
Versuchen Sie nicht einen Brand mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

NOVY Multi zone 1790 - Schutz vor weiteren Gefahren - 1

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW.
VON ADAPTERSCHEIBEN FÜR INDUktion Führt ZU EINER VORZEITIGEN BEENDUNG DER GARANTIE.
DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

NOVY Multi zone 1790 - Schutz vor weiteren Gefahren - 2

Technische Beschreibung

Type	1790-2	1791-2
Gesamt Leistung	7400 W	7400 W
Energieverbrauch der Kochmulde EChob**	178.2 Wh/kg	175.9 Wh/kg
Kochzonen	160 mm	160 mm
Minimal Topf Boden Durchmesser	Ø 100 mm	Ø 100 mm
Nominal Leistung*	1100 W	1100 W
Booster Leistung*	1770 W	1770 W
Standardisiertes Kochgeschirr Kategorie**	A	-
Energieverbrauch ECw**	185 Wh/kg	-
Standardisiertes Kochgeschirr Kategorie**	B	B
Energieverbrauch ECw**	166.7 Wh/kg	166.7 Wh/kg
Kochzonen	200 mm	200 mm
Minimal Topf Boden Durchmesser	Ø 100 mm	Ø 100 mm
Nominal Leistung*	2300 W	2300 W
Booster Leistung*	3100 W	3100 W
Standardisiertes Kochgeschirr Kategorie**	C (2x)	C (2x)
Energieverbrauch ECw**	180.5 Wh/kg	180.5 Wh/kg

These Leistungen können je nach Form, große und Qualität der Töppe abweichen.
** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

Leistungsaufnahme-Modus	Wert	Einheit
Leistungsaufnahme im Aus-Zustand - Po	≤ 0.5	W
Leistungsaufnahme im Standby-Modus - Ps	≤ 0.5	W
Leistungsaufnahme im Standby-Modus mit Aufrechterhaltung der Netzwerkverbindung - R	≤ 2.0	W

GEMÄß ANHANG II DER VERORDNUNG (EG) NR. 1275/2008 UND DER VERORDNUNG (EU) 2023/826

P_0 : Der Aus-Zustand ist wie folgt definiert:

Das Kochfeld ist ausgeschaltet.
-Kein Lüfter ist aktiv.
Keine Anzeige für Restwärme ist aktiv.

P_S : Standby Modus ist wie folgt definiert:

Das Kochfeld ist eingeschaltet, ohne dass die Hauptfunktion aktiv ist. (<20min)

P_N : Der Standby-Modus mit Aufrechterhaltung der Netzwerkverbindung ist wie folgt definiert:
- Das Kochfeld ist eingeschaltet, ohne dass die Hauptfunktion aktiv ist. (<20min)
- Die Netzwerkverbindung ist aktiviert.

NOVY Multi zone 1790 - Schutz vor weiteren Gefahren - 3

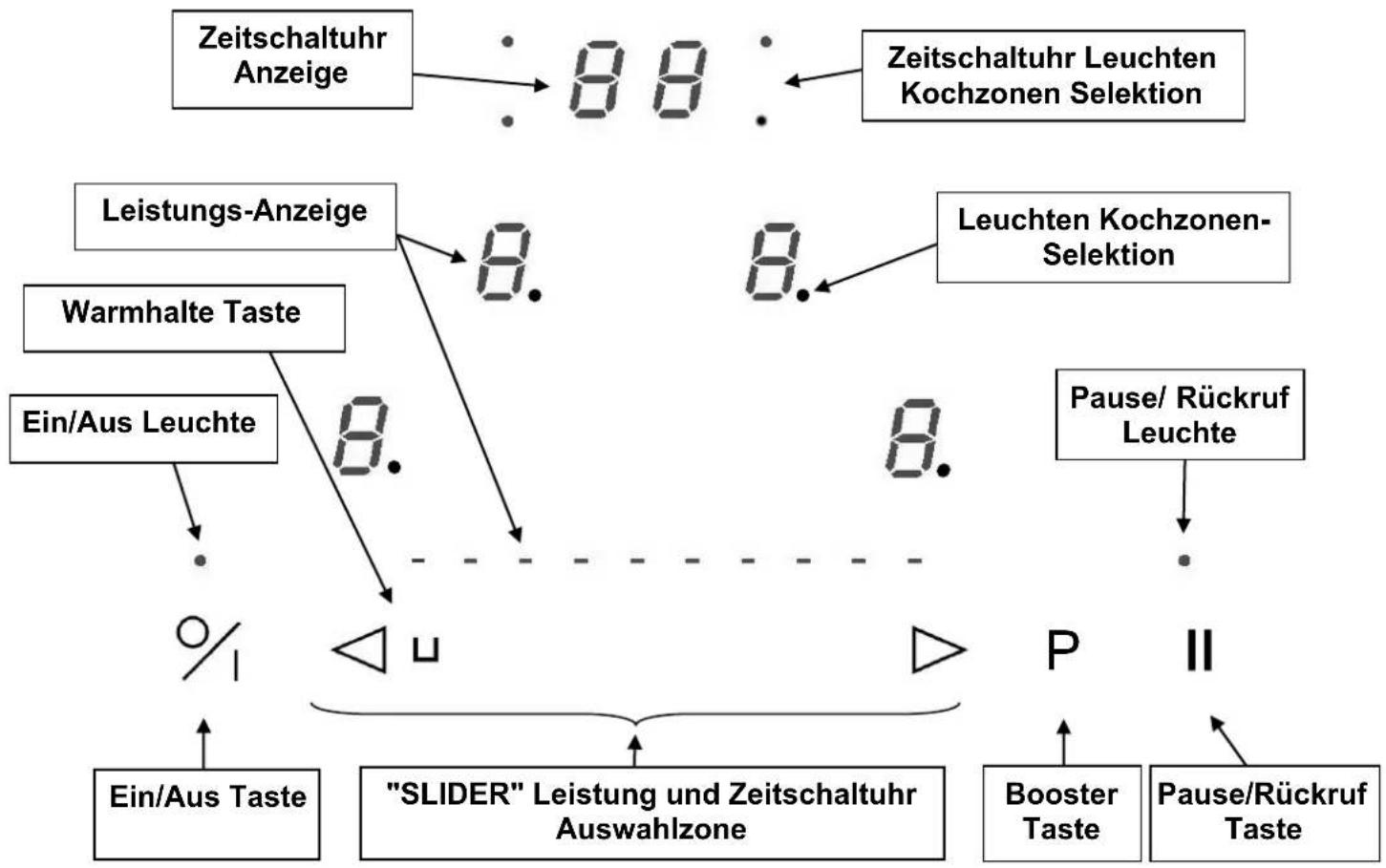

Bedienfeld

BEDIENUNG DES KOCHFELDES

Null Die Kochzone ist aktiviert
1...9 Leistungsstufe Einstellung der Leistung
U Topferkennung Topf nicht aufgesetzt oder nicht geeignet
A Ankochautomatik Höchste Leistung + Ankochen
E Fehleranzeige Fehler der Elektronik
H Restwärme Kochzone ist hei
P Booster Die Booster Leistung ist aktiviert.
L Verriegelung Die Mulde ist abgeschert
U Warmhalte Das Kochen bleibt bei 70^
Pause Das Kochfeld ist in Pause.

Belüftung

Der Lüfter Funktioniert automatisch. Er startet mit kleiner Geschwindigkeit, sobald die durch die Elektronik freigesetzten Werte eine gewisse Schwelle überschreiben.

Die höhere Geschwindigkeit wird eingelegt, wenn die Induktionskochmulde intensiv benutzt wird.

Der Lüfter reduziert seine Geschwindigkeit und schaltet sich automatisch ab, sobald die

Elektronik genügend abgekühlt ist.

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färebung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Unter jeder Kochzone befindet sich eine Induktionsspule. Wenn die Kochzone eingeschaltet wird, erzeugt diese Spule ein Magnetfeld. Das Magnetfeld induziert im Topfboden, der magnetisch sein muß, Wirbelströme. Dadurch erhitzt sich der Topfboden. Die Kochzone erwartt sich nur indirect durch die vom Topf abgegebene Wärme.

Die Induktionskochzonen Funktionieren nur, mit magnetischen Kochgeschirr:

Geeignetes Induktionskochgeschirr mit magnetischen Boden wie z.B.: Guß, Stahl, emailiertem Stahl, Edelstahl mit magnetischen Boden.
Nicht geeignetes Induktionskochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, nicht magnetisches Edelstahl.

Die Induktionskochzone wird automatisch an die Grösse des Kochgeschirrs angepaßt. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Jeder Topboden-Durchmesser muss je nach Kochzonengröse eine Mindestgroße haben.

Wenn das Kochgeschirr der Induktion nicht geeignet ist, erscheint die Anzeige [U].

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie die Tasten etwa eine Sekunde lang berühren, werden die Steuerbefehle ausgeführct. Jede Reaktion der Schaltfelder wird mit einem akustischen und/oder visuellen Signal quittiert.

Im Falle eines allgemeinen Gebrauchs drücken Sie nur eine Taste zur gleichen Zeit.

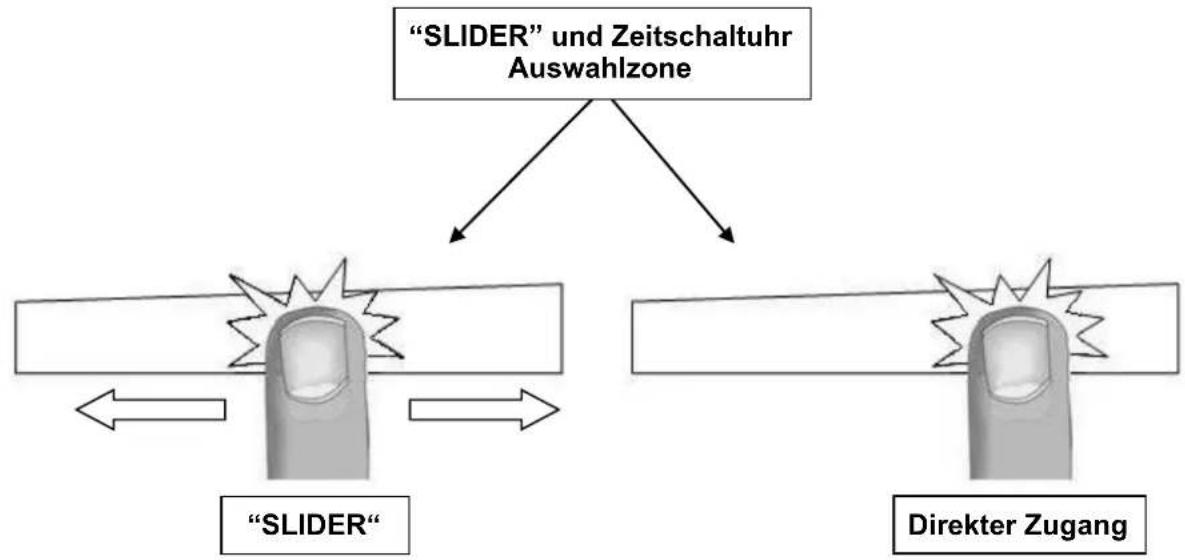

"SLIDER" Auswahlzone und Zeitschaltuhr Auswährung

Für die Auswahr der Leistung durch den " SLIDER ", bewegen Sie ihren Finger auf der " SLIDERZONE ".

Außer dem können Sie auch einen direkten Zugang haben indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.

NOVY Multi zone 1790 - "SLIDER" Auswahlzone und Zeitschaltuhr Auswährung - 1

Kochfeld ein und ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

Kochfeld: einschalten/ ausschalten :

Betätigung

Bedienfeld

Einschalten: Auf [0/1] drucken [0]

Ausschalten: Auf [0/I] drücken Keine oder [H]

Kochzone: einschalten/ ausschalten :

Betätigung

Bedienfeld

Leistung erhöhen Auf dem "SLIDER" rutschen [0] bis [9]

Leistung verringern Auf dem "SLIDER" rutschen [9] bis [1]

Ausschalten Auf dem "SLIDER" rutschen

bis zu 0 [0] oder [H]

oder gleich auf 0 drucken [0] oder [H]

Erfolgst keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die Nullen erlöschen.

Topferkennung

Die Topferkennung gewährleistet eine vollkommenene Sicherheit. Die Induktion faktioniert nicht :

Wenn sich kein Kochgeschirr auf der Kochzone befindet oder wenn ein nicht für die Induktion geeigneter Topf benutzt wird. In diesen Fall kann die Leistungsstufe nicht erhöht werden und das [U] Symbol erscheint in der Anzeige. Das [U]verschwindet wenn ein Topf auf die Kochzone gesetzt wird.
Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone(sofort aus und in der Anzeige erscheint das Zeichen [U].Das [U] verschwindet wenn ein Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fahrt mit der vorher eingestellten Leistungsstufe weiter.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch因为他们 Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen den Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden:

Verbrennungsgefahr!

Powerfunktion

Alle 3 oder 4 Kochzonen sind mit einer Powerfung, d.h. einer Leistungsverstärkung ausgestattet.

Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten in der Leistungsstufe [P] mit einer extrahohen Leistung. Der Power ist dafür gedacht, dass Sie z.B., große Mengen Wasser schnell erhitzen konnen, wie etwa zum Kochen von Nudelwasser.

Power einschalten/ ausschalten :

Betätigung

Auswahlen der Kochzone

Power einschalten

Power ausschalten

Bedienfeld

Auf den [0] drucken

Auf [P] drucken

Auf dem "SLIDER" rutschen

oder auf [P] drucken

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. Jege Kochzone kann eine andere Einstellung haben.

Einsatzen oder Veränderung der Dauer:

Beispiel für 16 Minuten auf Leistung 7:

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf den [0] drücken	[0] und Leuche « ein »
Leistung auswahlen	Auf dem “SLIDER” rutschen	[7]
bis zu [7]
Zeitschaltuhr auswahlen	Auf [CL] drücken	[00]
Einstellung die Minuten	Auf dem “SLIDER” rutschen	[0 fest] [6 blinkend]
bis zu [6]
Minuten Bestätigung	Auf [06] drücken	[0 blinkend] [6 fest]
Einstellung der Zehnerminuten	Auf dem “SLIDER” rutschen	[1 blinkend] [6 fest]
bis zu [1]
Zehnerminuten Bestätigung	Auf [16] drücken	[16]
Die Dauer ist aktiviert und der Zeitablauf beginnnt.

Zeitschaltuhr ausschalten:

Beispiel für 13 übrig gebliebene Minuten an Leistung 7:

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf den [7] drücken	[7] und Leuche « ein »
Zeitschaltuhr auswahlen	Auf [13] drücken	[13]
Minuten abstellen	Auf dem “SLIDER” rutschen	[1 fest] [0 blinkend]
bis zu [0]
Minuten Bestätigung	Auf [10] drücken	[1 blinkend] [0 fest]
Zehnerminuten abstellen	Auf dem “SLIDER” rutschen	[0 blinkend] [0 fest]
bis zu [0]
Zehnerminuten Bestätigung	Auf [00] drücken	[00]

Automatisches Ausschalten:

Nach Ablauf der programmierte Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

Um den Signalton und das blinken abzuschalten, brauchen Sie nur Taste [00] zu betätigten.

Zeitschaltuhr als Eieruhr:

Beispiel fur 29 Minuten:

Betätigung

Bedienfeld

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik bestückt. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit hochster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hangt von der gewährten Fortkochstufe ab.

- Aktivierung der Ankochautomatik:

Betätigung

Bedienfeld

- Abschalten der Ankochautomatik:

Betätigung

Bedienfeld

Pausenfunktion

These Funktion erlaubt, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.

Die Funktion einlagen, ausliesen:

Betätigung

Einschalte der Funktion

Ausschalte der Funktion

Bedienfeld

Drucken auf [II]

Rückruffunktion

Nachdem man der Kochmulde gelöscht hat, ist es möglich, an die letzten ausgewählten Einstellungen zu erinnern:

Kochstand aller Kochzonen (Leistung).
- Minuten und Sekunden der Kochzonen, die durch die Zeitmesser programmiert wurden.
- Funktion "Ankochautomatik"

Das Rückrufverfahren ist das folgende

Auf dem Anschlag unterstützen [0/1]
Danach auf dem Anschlag [II] in weniger als 6 Sekunden zu Unterstützung

Die vorhergehenden Einstellungen sind erneut aktiv.

Warmhaltefungtion

These Funktion wird Speisen auf 70^ warmhalten

These Funktion soll Überlauf und Verbrennen vermeiden.

Ein- und ausschalten :

Betätigung

Bedienfeld

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste[0/1]) verriegelt werden.

Verriegelung aktivieren:

Betätigung

Bedienfeld

Betätigung

Bedienfeld

Kochgeschirr

Geeignete Materialien: Stahl, emaillierter Stahl, GuBeisen, Edelstahl mit magnetischen Boden, Aluminium mit magnetischen Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller spezifizieren ob ihre Produkte Induktiongeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töppe:

Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Diese Lärm setzt in keinem Fall einen Fehler des Gerätes um und beeinflüst keineswegs sein Funktionieren.

NOVY Multi zone 1790 - Kochgeschirr - 1

Geschirrgrösse

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet.

Zentrierten Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Einstellbereiche

(diese Angaben sind Richtwerte)

1 bis 2	Schmelzen, Auflösen, Zubereitung	Saucen, Butter, Schokolade GelatineYoghurt ,
2 bis 3	Quellen, Auftauen, Warmhalten	Reis, Gefrorene Gerichte, Fisch, Gemüse
3 bis 4	Dampfgaren, Düsten	Fisch, Gemüse, Obst
4 bis 5	Dünsten, Quellen, Auftauen	Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7	Ankochen, Fortkochen	Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8	Schonendes Braten	Fisch, Schnitzel, Bratwurst, Spiegeleier
9	Backen, Ankochen	Steaks, Omelett Pfannkuchen, Linsen
P	Kochen	Grosse Wassermengen

REINIGUNG UND PFLEGE

Erste Verwendung des Geräts

Reinigen Sie die Glasoberfläche vor der ersten Verwendung des Induktionskochfelds wie folgt:

Verwenden Sie ein feuchtes, weiches Tuch oder einen kratzfreien, nicht scheuernden Schwamm.
Reinigen Sie das Kochfeld mit einem speziell für Glaskeramik entwickelten Reiniger. Befolgen Sie stets die Anweisungen des Herstellers des Reinigungsmittels.
Trocknen Sie das Kochfeld mit einem Mikrofasertuch, um eine streifenfrei, glänzende Oberfläche zu erhalten.

Siehe Abschnitt Pflege des Kochfelds für vollständige Anweisungen zur Reinigung nach dem Gebrauch.

Plege des Kochfelds

Reinigung der Glasfläche des Kochfeldes

Reinigen Sie die Glasfläche des Kochfeldes nach jedem Gebrauch, um zu verhindern, dass Verunreinigungen einbrennen und die Oberfläche beschädigen.
Stellen Sie sich, dass die Außenseite des Topfes sauber und trocken ist. Achten Sie daraufuf, dass sich kein Staubkorn auf dem Glaskeramikkochfeld oder unter dem Kochgeschirr befindet.
Hebien Sie das Kochgeschirr beim Verschieben an, um Kratzer auf der Kochfläche zu vermeiden.
Zuckerspritzer, Marmelade, Gelee usw. müssen(soort entfernt werden. So verhindern Sie Schaden an der Kochfläche.

Reinigungsanleitung Schritt für Schritt

Lassen Sie die Oberfläche vollständig abkühlen, um Verbrennungsgefahr zu vermeiden.
Verwenden Sie keine Reinigungsmittel auf einem warmen Kochfeld; dies kann zu Verf行政审批ungen führen.
Verwenden Sie ein feuchtes, weiches Tuch oder einen kratzfreien, nicht scheuernden Schwamm.
Reinigen Sie das Kochfeld mit einem speziell für Glaskeramik entwickelten Reiniger.
Befolgen Sie stets die Anweisungen des Herstellers des Reinigungsmittels.
Bei hartnäckigen Flecken und Rückständen können Sie einen geeigneten Glasschaber für Glaskeramik verwenden.
Trocknen Sie das Kochfeld mit einem Mikrofasertuch, um eine streifenfreie, glänzende Oberfläche zu erhalten.

Ungeeignete Reinigungsmittel

Vermeiden Sie die Verwendung der folgenden Produkte, da sie die Oberfläche beschädigen können:

Unverdünntes Handspulmittel
Maschinenspulmittel
Scheuernde Reinigungsmittel
- Aggressive oder atzende Reinigungsmittel (wie Backofenspray oder Fleckenentferner)
- Scheuerschwämme oder Gegenstände die das Glaskeramikfeld verkratzen konnten
- Hochdruck- oder Dampfreinigungsgeräte

! Hinweis: Verwenden Sie stets milde Produkte und geeignete Materialien, um die Lebensdauer Ihres Kochfeldes zu verlangern und Schaden zu vermeiden.
! Hinweis: Achten Sie daraufuf, dass der Boden des Kochgeschirrs sauber ist, um Kratzer und eingebrannte Rückstände auf der Glasoberfläche zu vermeiden.

Die Kochmulde oder die Kochzonen nicht einschalten:

Die Mulde ist falsch am Netz angeschlossen.
Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt.
Die Kochmulde ist verriegelt.
Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
- Ein Kochgeschirr bedeckt die Tasten.

In der Anzeige erscheint [U]:

Das Kochgeschirr ist nicht auf der Kochzone.
Das Kochgeschirr ist nicht Induktiongeeignet
Der Topf Boden-Durchmesser ist zu Klein für diese Kochzone.

In der Anzeige erscheint [C] oder [E]:

Den Kundendienst anrufen.

Der Auftrag Anzeige 4 x [L]:

Finden Sie im Kapitel Verriegelung der Kochmulde.

Eine Kochzone oder die gesamte Mulde schaltet ab :

Die Sicherheits-Abschaltung hat es ausgelöst.
- Diese ist aktiviert, wenn Sie vergessen haben eine Kochzone abzuschalten.
- These Abschaltung ist aktiviert, wenn mehrere Tasten bedeckt sind.
- Ein Topf ist leer und überhitzt.
- Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert oder auch automatisch abgeschaltet

Das Kuhlgeblase lauft nach dem Ausschalten weiter:

Das ist keine Störung, das Geblase lauft so lange, bis das Gerät abgekühlt ist.
Das Gebläse schaltet automatisch ab.

Die Ankochautomatik schaltet nicht ein:

Die Kochzone ist noch heiB [ H ]
Die hooche Leistungsstufe ist eingeschaltet [9]

Der Auftrag Anzeige [U]:

Finden Sie im Kapitel Warmhaltefung.

Der Auftrag Anzeige [II]:

Finden Sie im Kapitel Pausenfunktion.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclierbar.
- Elektrische und elektronische Geräte enthalten noch wertvolle Materialen. Sie erhalten aber auch noch schädliche Stoffe, die für ihrer Funktion und Sicherheit notwendig sind

Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
Nutzen Siestatt dessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

NOVY Multi zone 1790 - UMWELTSCHUTZ - 1

Montage und Anschluß)dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf aufchten dass die in seinem Wohnsitz geltenden Normen eingehalten werden.

Dichtung Einbau :

NOVY Multi zone 1790 - Dichtung Einbau : - 1

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand der Außer kann des Glases aufkleben.

Einbau :

Für den Ausschnitt von der Arbeitsplatte finden Sie die notwendigen Angaben in der Montageanleitung.
Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muß mindestens 50 mm betragen.
Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte theses Types dürfen einseitig an nebenstehende Hochschranke oder Wände eingebaut werden. Aber von der andere Seite dürft keine möble oder gerät hörher der Kochmulde sein.
Die Arbeitsplatte soll mit hitzbeständigem Kleber (100^) verarbeitet sein.
Die Wandabschlussleisten müssen hitzbeständig sein
Das Kochfeldarf nicht über Herde ohne Lüfter, Geschirrspulern, Wasch- oder Trockengeräten eingebaut werden.
Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Lufttraum von 20 mm notwendig.
Befindet sich unter dem Kochfeld eine Schublade,)durfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
Es muss sichergestellt werden, daß das Anschlußkabel des Kochfeldes nach dem Einbau keinen mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Giesharz versiegelt werden, um ein aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesen für den Einsatz mit dem Kochfeld freigegeben sind.
