BEDIENUNGSANLEITUNG PS64F8580ST SAMSUNG

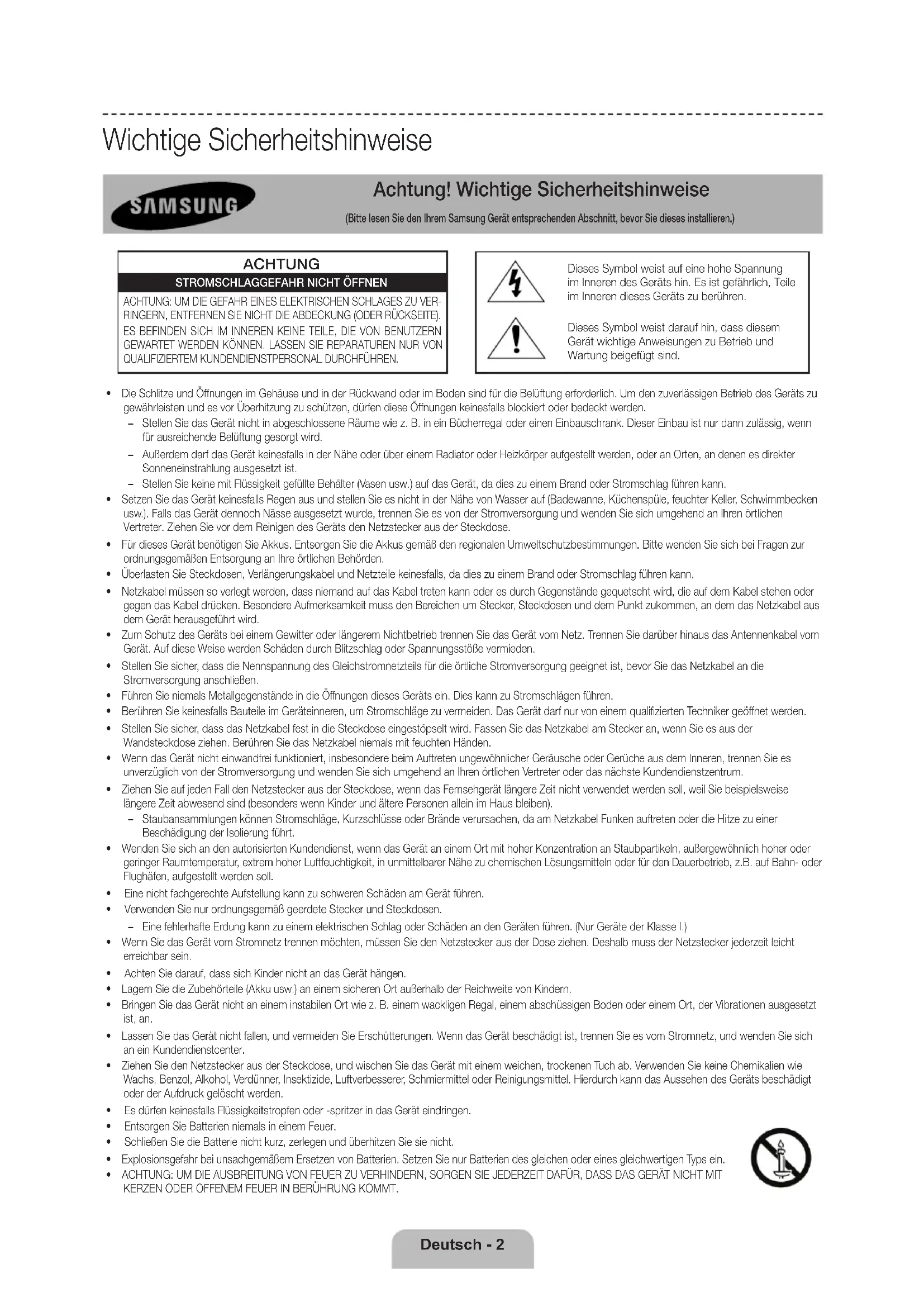

STROMSCHLAGGEFAHR NICHT ÖFFNEN

Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren. Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind.

• Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind für die Belüftung erforderlich. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden. − Stellen Sie das Gerät nicht in abgeschlossene Räume wie z.B. in ein Bücherregal oder einen Einbauschrank. Dieser Einbau ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird. − Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden, oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist. − Stellen Sie keine mit Flüssigkeit gefüllte Behälter (Vasen usw.) auf das Gerät, da dies zu einem Brand oder Stromschlag führen kann.

• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter. Ziehen Sie vor dem Reinigen des Geräts den Netzstecker aus der Steckdose.

• Für dieses Gerät benötigen Sie Akkus. Entsorgen Sie die Akkus gemäß den regionalen Umweltschutzbestimmungen. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.

• Überlasten Sie Steckdosen, Verlängerungskabel und Netzteile keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.

• Netzkabel müssen so verlegt werden, dass niemand auf das Kabel treten kann oder es durch Gegenstände gequetscht wird, die auf dem Kabel stehen oder gegen das Kabel drücken. Besondere Aufmerksamkeit muss den Bereichen um Stecker, Steckdosen und dem Punkt zukommen, an dem das Netzkabel aus dem Gerät herausgeführt wird.

• Zum Schutz des Geräts bei einem Gewitter oder längerem Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie darüber hinaus das Antennenkabel vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.

• Stellen Sie sicher, dass die Nennspannung des Gleichstromnetzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.

• Führen Sie niemals Metallgegenstände in die Öffnungen dieses Geräts ein. Dies kann zu Stromschlägen führen.

• Berühren Sie keinesfalls Bauteile im Geräteinneren, um Stromschläge zu vermeiden. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.

• Stellen Sie sicher, dass das Netzkabel fest in die Steckdose eingestöpselt wird. Fassen Sie das Netzkabel am Stecker an, wenn Sie es aus der Wandsteckdose ziehen. Berühren Sie das Netzkabel niemals mit feuchten Händen.

• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter oder das nächste Kundendienstzentrum.

• Ziehen Sie auf jeden Fall den Netzstecker aus der Steckdose, wenn das Fernsehgerät längere Zeit nicht verwendet werden soll, weil Sie beispielsweise längere Zeit abwesend sind (besonders wenn Kinder und ältere Personen allein im Haus bleiben). − Staubansammlungen können Stromschläge, Kurzschlüsse oder Brände verursachen, da am Netzkabel Funken auftreten oder die Hitze zu einer Beschädigung der Isolierung führt.

• Wenden Sie sich an den autorisierten Kundendienst, wenn das Gerät an einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.

• Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Gerät führen.

• Verwenden Sie nur ordnungsgemäß geerdete Stecker und Steckdosen. − Eine fehlerhafte Erdung kann zu einem elektrischen Schlag oder Schäden an den Geräten führen. (Nur Geräte der Klasse I.)

• Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit leicht erreichbar sein.

• Achten Sie darauf, dass sich Kinder nicht an das Gerät hängen.

• Lagern Sie die Zubehörteile (Akku usw.) an einem sicheren Ort außerhalb der Reichweite von Kindern.

• Bringen Sie das Gerät nicht an einem instabilen Ort wie z.B. einem wackligen Regal, einem abschüssigen Boden oder einem Ort, der Vibrationen ausgesetzt ist, an.

• Lassen Sie das Gerät nicht fallen, und vermeiden Sie Erschütterungen. Wenn das Gerät beschädigt ist, trennen Sie es vom Stromnetz, und wenden Sie sich an ein Kundendienstcenter.

• Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel. Hierdurch kann das Aussehen des Geräts beschädigt oder der Aufdruck gelöscht werden.

• Es dürfen keinesfalls Flüssigkeitstropfen oder-spritzer in das Gerät eindringen.

• Entsorgen Sie Batterien niemals in einem Feuer.

• Schließen Sie die Batterie nicht kurz, zerlegen und überhitzen Sie sie nicht.

• Explosionsgefahr bei unsachgemäßem Ersetzen von Batterien. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.

• ACHTUNG: UM DIE AUSBREITUNG VON FEUER ZU VERHINDERN, SORGEN SIE JEDERZEIT DAFÜR, DASS DAS GERÄT NICHT MIT KERZEN ODER OFFENEM FEUER IN BERÜHRUNG KOMMT. [PF8500-ZG]BN68-04828D-01L04.indb 2 2013-03-16 6:58:01Deutsch - 3 Deutsch Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten. Einige GUS-Sprachen (Russisch, Ukrainisch, Kasachisch) stehen für dieses Produkt nicht zur Verfügung, da das Gerät für Kunden in der EU hergestellt wurde. Funktionen Ihres neuen Fernsehgeräts

• 3D: Mit dieser neuen Funktion können Sie Inhalte räumlich anzeigen.

• SMART HUB: Dieser Fernseher verfügt über Smart Hub, ein Unterhaltungs- und Familienzentrum für viele verschiedene Anwendungsgebiete. Mit Smart Hub können die Benutzer im Internet surfen, Anwendungen herunterladen und über soziale Netzwerke mit Familie und Freunden in Kontakt bleiben. Darüber hinaus können Sie Fotos, Videos, Musik und Dateien von einem externen Speichermedium genießen.

Drücken Sie , um Smart Hub zu starten. Wählen Sie mit den Symbolen im oberen Bereich des Bildschirms einen Dienst aus. Meine sozialen Netzwerke: Schauen Sie sich die neuesten YouTube-Videos und die auf Facebook und Twitter geposteten Videos Ihrer Freunde an. Auch können Sie Videotelefonate mit Ihren Freunden führen, sofern Sie eine Kamera an das Fernsehgerät angeschlossen haben. Meine TV - Apps: Hiermit laden Sie Anwendungen, wie z.B. einen Web Browser, herunter und installieren sie auf Ihrem Gerät. Meine TV-Programme: Hier sehen Sie eine Liste der Sendungen, die zurzeit oder später ausgestrahlt werden. (je nach Land) Meine Filme & Serien: Sie können Filme und Serien ohne separates externes Gerät erwerben und ansehen. (je nach Land) Meine Fotos, Videos & Musik: Wiedergabe und Anzeige von Fotos, Videos und Musikdateien von einem externen Speichergerät.

• Anynet+ (HDMI-CEC): Mit dieser Funktion können Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät bedienen.

• e-Manual: Ihr Fernsehgerät verfügt über eine eingebaute, detaillierte elektronische Bedienungsanleitung. (Seite 13)

• SMART-Interaktion: Mit Hilfe dieser Funktion können Sie durch Sprache oder Gesten auf Menüoptionen und Funktionen zugreifen und diese ausführen oder bearbeiten.

• Gerätemanager: Bedienen Sie die TV-Funktionen mit einer Tastatur und einer Maus, die Sie über USB oder Bluetooth anschließen.

• MHL & Bildschirmspiegelung: Mit Hilfe einer drahtlosen oder kabelgebundenen Verbindung können Sie die Bildschirme Ihrer Mobilgeräte auf dem großen Fernsehbildschirm anzeigen. Ordnungsgemäße Entsorgung dieses Geräts (Elektro- & Elektronik-Altgeräte) (Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen). Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z.B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anwendbar in Ländern mit Systemen zur getrennten Sammlung von Wertstoffen). Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie uber den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemaß entsorgt werden, konnen sie der menschlichen Gesundheit bzw. der Umwelt schaden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu. [PF8500-ZG]BN68-04828D-01L04.indb 3 2013-03-16 6:58:02Deutsch - 4 Zubehör

Vergewissern Sie sich, dass im Lieferumfang des Fernsehgeräts folgende Komponenten enthalten sind. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Farbe und Form der Teile können sich je nach Modell unterscheiden.

Kabel, die nicht zum Paketinhalt gehören, können gesondert erworben werden.

Achten Sie darauf, dass Sie beim Auspacken keine Zubehörteile übersehen, die durch Verpackungsmaterialien verdeckt werden.

ACHTUNG: STELLEN SIE DEN VERBINDUNG DAUERHAFT HER, DAMIT SIE NICHT

• Fernbedienung & 2 Batterien (Typ AAA) • Samsung 3D-Aktivbrille

• Benutzerhandbuch • Garantiekarte (nicht überall verfügbar)

• Vorschriftenhandbuch • Reinigungstuch Scart-Adapter AV-Adapter Komponentenadapter CI-Kartenadapter IR-Verlängerungskabel Montagehalterung (2 Stk.) Ferritkern (4 Stk.) Standfuß mit Kabelhalter Drahtlose Tastatur (separat erhältlich)

Ferritkern für Netzkabel: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung).

• Höchstabstand A zwischen dem Ferritkern und dem anderen Ende des Kabels, das in das Fernsehgerät eingesteckt wird: 1,9 cm

• B Maximaler Abstand zwischen dem Ferritkern und dem anderen Ende des Kabels, das in die Steckdose eingesteckt wird: 1,9 cm

Ferritkern: Mit dem Ferritkern werden die Kabel vor Störungen geschützt. Wenn Sie ein Kabel anschließen, öffnen Sie den Ferritkern und legen Sie ihn in der Nähe des Steckers mit einem deutlich hörbaren Klicken um das Kabel (siehe Abbildung).

Verwenden Sie für die Internetverbindung ein CAT7-Kabel. AV / Komponentenadapter, IR-Verlängerungskabel Achtung: Bei unsachgemäßer Behandlung können Bildschirme durch direkten Druck beschädigt werden. Wir empfehlen, das Fernsehgerät beim Hochheben am Rahmen anzufassen (siehe Abbildung). Berühren Siediesen Bildschirm nicht! LAN-Kabel (separat erhältlich) [PF8500-ZG]BN68-04828D-01L04.indb 4 2013-03-16 6:58:03Deutsch - 5 Deutsch Grundfunktionen Verwenden der Smart Touch Control

• Sie können die Markierung auf dem Bildschirm verschieben, indem Sie den Finger über das Touchpad ziehen.

• Tippen Sie auf das Touchpad, um das markierte Element auszuführen, zu aktivieren oder auszuwählen.

• Halten Sie den Finger auf dem Touchpad gedrückt, um das Fenster Senderliste. zu öffnen. VOICE

Wählen Sie die Spracheingabe, und sprechen Sie einen Text. Sie können das Mikrofon verwenden, um die Befehle der Spracherkennung einzugeben. Drücken Sie einfach die Taste VOICE

Spracherkennung Funktion kann durch undeutliche Aussprache, Lautstärke oder Umgebungsgeräusche beeinträchtigt werden. Hiermit zeigen Sie auf dem Bildschirm eine virtuelle Fernbedienung an. Siehe Kapitel, Steuer des Fernsehgeräts > Verwenden der virtuellen Fernbedienung Indem Sie auf den Finger auf dem Touchpad gedrückt halten, können Sie problemlos eine gewünschte Funktion auswählen (z. B. MENU (

) usw.). Wechseln des Senders. Hiermit können Sie für jeden Digitalsender den Programmplan mit den Sendezeiten anzeigen. Zudem können Sie mit dem Touchpad zwischen den Optionen Wiedergabe planen und Aufnahme programmieren wählen, um eine Sendung zu programmieren, die zu einem späteren Zeitpunkt ausgestrahlt wird. Hiermit schalten Sie den an das Fernsehgerät angeschlossenen Kabel- oder Satellitenreceiver ein bzw. aus. Dazu muss die Smart Touch Control jedoch als Universalfernbedienung konfi guriert werden. Ein- und Ausschalten des Fernsehgeräts. Anzeigen und auswählen verfügbarer Bildsignalquellen. Einstellen der Lautstärke. Vorübergehendes Ausschalten des Tons. Halten Sie diese Taste gedrückt, um Audio f. Sehgesch. und Untertitel auszuwählen. (je nach Land oder Region) Hiermit kehren Sie zum vorherigen Menü zurück. Halten Sie diese Taste gedrückt, um alle laufenden Anwendungen zu beenden. Hiermit öffnen Sie die Smart Hub- Anwendungen. Siehe Kapitel Smart TV- Funktionen > Smart Hub im e-Manual.

Zum Beenden einer laufenden Anwendung drücken Sie die Taste

Die Farbtasten arbeiten unterschiedlich, je nachdem welche Funktion das Fernsehgerät gerade ausführt. Drücken Sie beim Fernsehen die Taste

um Informationen über die laufende Sendung anzuzeigen. Hiermit wechseln Sie zwischen „Empfohlen“ und „Suchen“. Verbinden mit dem Fernsehgerät Damit Sie das Fernsehgerät mit einer Smart Touch Control bedienen können, müssen Sie zunächst ein Pairing der beiden Geräte via Bluetooth durchführen. Allerdings steht die Smart Touch Control nur nach dem Pairing mit einem Samsung-Fernsehgerät zur Verfügung. 1. Richten Sie die Smart Touch Control auf den Fernbedienungsempfänger des ausgeschalteten Fernsehgeräts, und drücken Sie dann die Taste „TV“, um das Pairing- Verfahren erstmals zu starten. Nur durch Drücken dieser Taste wird ein IR-Signal gesendet. Der Fernbedienungsempfänger des Fernsehgeräts befi ndet sich je nach Modell an unterschiedlichen Stellen. 2. In der unteren linken Ecke des Bildschirms wird ein Bluetooth-Symbol angezeigt (siehe nachfolgende Abbildung). Das Fernsehgerät versucht dann, automatisch eine Verbindung zur Smart Touch Control herzustellen. <Symbole bei Verbindungsaufbau und erfolgreich hergestellter Verbindung> Erneutes Verbinden der Smart Touch Control <Pairing-Taste der Smart Touch Control> Wenn Sie die Verbindung zwischen dem Fernsehgerät und der Smart Touch Control wiederherstellen müssen, richten Sie die Smart Touch Control auf den Fernbedienungsempfänger am Fernsehgerät, und drücken Sie die Pairing-Taste auf der Rückseite der Smart Touch Control. Die Pairing-Taste sehen Sie, nachdem Sie die Batterieabdeckung der Fernbedienung entfernt haben. Durch Drücken der Pairing-Taste wird die Verbindung zwischen der Fernbedienung und dem Fernsehgerät automatisch wiederhergestellt. [PF8500-ZG]BN68-04828D-01L04.indb 5 2013-03-16 6:58:04Deutsch - 6 Warnung bei zu schwach geladener Batterie Wenn die Batterieladung bei Verwendung der Smart Touch Control nachlässt und die Batterieanzeige blinkt, erscheint unten links auf dem Bildschirm das folgende Alarm-Fenster. Sobald das Alarm-Fenster angezeigt wird, müssen Sie die Batterien der Smart Touch Control austauschen. Verwenden Sie Alkaline-Batterien, da diese eine längere Lebensdauer besitzen. Einlegen der Batterien (2x Typ AAA)

1. Heben Sie die Abdeckung des Batteriefachs ein

wenig an. Ziehen Sie dazu entweder an der Schlaufe oder verwenden Sie eine Kunststoffkarte. Ziehen Sie dann mit einem Fingernagel an der Kerbe der Batteriefachabdeckung, und entfernen Sie die Abdeckung vollständig.

2. Legen Sie 2 AAA-Batterien ein, und achten Sie dabei

auf die richtige Polung (positive und negative Seite der Batterien).

3. Legen Sie die Batterieabdeckung parallel zur Öffnung auf die Rückseite der Fernbedienung, und drücken Sie an den Kanten entlang, bis der Deckel ordentlich in das Gehäuse der Fernbedienung eingerastet ist. Verwenden des Touchpads Verwenden Sie das Touchpad, um verschiedene Befehle einzugeben. Navigieren Sie zu Anleitung (Bildschirmmenü > System > Gerätemanager > Smart Touch Control-Einstellungen > Anleitung), um auf dem Bildschirm eine Anleitung zur Verwendung der Smart Touch Control anzuzeigen. Ziehen Drücken Ziehen Sie den Finger auf dem Touchpad in die gewünschte Richtung. Bewegen Sie den Fokus oder den Zeiger in die Richtung, in die Sie den Finger ziehen. Drücken Sie auf das Touchpad. Hiermit wählen Sie das markierte Element aus. Die Senderliste wird angezeigt, wenn Sie beim Fernsehen einen Finger auf dem Touchpad gedrückt halten. Bei einigen Anwendungen wird eine Liste der für die jeweilige Anwendung verfügbaren Funktionen angezeigt, wenn Sie Ihren Finger mehr als 2 Sekunden lang auf dem Touchpad gedrückt halten. Wechseln des Senders durch direkte Eingabe der Sendernummer Tippen Sie beim Fernsehen rechts oder links auf dem Touchpad auf die vorstehende Linie, um auf dem Bildschirm das Fenster zum Eingeben von Ziffern zu öffnen. Geben Sie mit Ihren Fingern die Sendernummer des gewünschten Senders ein. Wenn die auf dem Bildschirm eingegebene Nummer erkannt wird, wechselt das Fernsehgerät zum ausgewählten Sender. Siehe Kapitel Steuer des Fernsehgeräts > Touchpad im e-Manual. Anleitung zum Eingeben von Ziffern Geben Sie Ziffern so ein, wie in den folgenden Abbildungen dargestellt. Wenn Sie die unten beschriebene Vorgehensweise nicht einhalten, wird Ihre Eingabe vom Fernsehgerät möglicherweise nicht erkannt. [PF8500-ZG]BN68-04828D-01L04.indb 6 2013-03-16 6:58:05Deutsch - 7 Deutsch Status- und Benachrichtigungsfenster anzeigen Drücken Sie die Taste MORE auf der Smart Touch Control, und wählen Sie dann STATUS auf der virtuellen Fernbedienung, um das Status- und Benachrichtigungsfenster oben auf dem Bildschirm anzuzeigen. Empfehlungen Drücken Sie auf RECOMM. / SEARCH, und wählen Sie dann in der Liste am unteren Bildschirmrand Empfohlen aus. Wählen Sie ein Programm, das gerade ausgestrahlt wird, um zu dem entsprechenden Sender zu wechseln, oder ein Programm, das demnächst ausgestrahlt wird, um Wiedergabe planen oder Aufnahme programmieren zu konfigurieren. Wählen Sie eine Anwendung aus, die gestartet werden soll. Samsung Apps wird gestartet, wenn die ausgewählte Anwendung nicht auf dem Fernsehgerät installiert ist. Verlauf Drücken Sie auf RECOMM. / SEARCH, und wählen Sie dann in der Liste am unteren Bildschirmrand Verlauf aus. Hiermit öffnen Sie eine interaktive Liste der zuletzt gewählten Sender, Medieninhalte und Anwendungen. Löschen der Verlaufsdaten Sie können die Verlaufsinformationen zu kürzlich angezeigten Sendern, Inhalte und Anwendungen löschen. Suchen Drücken Sie die Taste RECOMM. / SEARCH auf der Smart Touch Control. Am unteren Rand des Bildschirms wird die Liste angezeigt. Drücken Sie die Taste RECOMM. / SEARCH erneut. Das Tastenfeld wird angezeigt. Geben Sie ein Suchkriterium ein, um sowohl auf dem Fernsehgerät als auch im Web nach verschiedenen Anwendungen und ihren Inhalten zu suchen. Mit dieser Taste wechseln Sie außerdem zwischen den Fenstern Empfohlen und Suchen. Einstellen des Touchpads Sie können die Empfindlichkeit für das Touchpad der Smart Touch Control einstellen. Durch Anpassen der Einstellungen unter Berührungsempfindlichkeit können Sie die Empfindlichkeit für einen noch höheren Benutzerkomfort einstellen. Verwenden der virtuellen Fernbedienung Drücken Sie die Taste MORE, um auf dem Bildschirm die virtuelle Fernbedienung anzuzeigen. Die virtuelle Fernbedienung umfasst einen Ziffernblock, eine Wiedergabesteuerung und einen Schnellzugriffsbereich. Verwenden Sie das Touchpad, um Zahlen und Tasten auszuwählen.

Die auf dem Fernsehbildschirm angezeigte virtuelle Fernbedienung kann je nach Land unterschiedlich sein. Ändern des angezeigten Teils der virtuellen Fernbedienung Aktivieren Sie den Ziffernblock, die Wiedergabesteuerung oder den Schnellzugriffsbereich für die Anzeige auf dem Bildschirm. Mit dem Touchpad können Sie den Fokus nach links oder rechts verschieben. Der Bereich wechselt, wenn der Fokus über den linken oder rechten Rand hinaus bewegt wird.

Mit Hilfe der Funktion zum Blättern (links/rechts) auf dem Touchpad können Sie den Bereich problemlos wechseln. Verwenden des Ziffernblocks Verwenden Sie den Ziffernblock, um in einem Eingabefenster oder auf einer Webseite Zahlen einzugeben oder beim Fernsehen den Sender zu wechseln. Jeder Senderwechsel mit der Zifferntastatur wird protokolliert, sodass Sie sehr leicht zu einem vorher angezeigten Sender zurückkehren können. Verwenden der Wiedergabesteuerung Wenn Sie Medieninhalte genießen, können Sie die Anzeige mit der Wiedergabesteuerung anhalten, zurückspulen, vorspulen, zur nächsten Datei wechseln und vieles mehr. Verwenden des Schnellzugriffsbereichs Hier erhalten Sie Schnellzugriff auf die Tasten INFO, MENU und e-Manual. Allerdings werden manche Tasten je nach Betriebsart der Smart Touch Control (nur mit dem Fernsehgerät, als Universalfernbedienung usw.) eventuell nicht angezeigt. [PF8500-ZG]BN68-04828D-01L04.indb 7 2013-03-16 6:58:05Deutsch - 8 Verwenden der Fernbedienung Erfahren Sie, wo sich auf der Fernbedienung die Funktionstasten befinden. Achten Sie besonders auf diese Tasten: SOURCE, MUTE,

Die Tasten Power, Channel und Volume der Fernbedienung sind mit Braille-Punkten versehen und können auch von Personen mit Sehbehinderung verwendet werden.

Ihre Fernsehgerät wird mit einer Smart Touch Control ausgeliefert. Informationen zur Smart Touch Control erhalten Sie im e-Manual. BCD

TTX/MIXSOURCEPRE-CHCH LIST

MENU SMART HUB GUIDETOOLS INFO RETURN EXIT E-MANUALAD/SUBT. MUTE Anzeigen und auswählen verfügbarer Bildsignalquellen. Vorübergehendes Ausschalten des Tons. Anzeigen der Smart Hub-Anwendungen. Siehe Kapitel Smart TV-Funktionen > Smart Hub im e-Manual. Wechseln des Senders. Schließen des Menüs. Anzeigen des elektronischen Programmführers (EPG). Anzeigen von Informationen auf dem Bildschirm. Ein- und Ausschalten des Fernsehgeräts. Direkter Zugriff auf die Sender. Einstellen der Lautstärke. Anzeigen der Senderlisten auf dem Bildschirm. Alternativ wählen Sie „Teletext ein“, „Doppel“, „Mix“ oder „Aus“ E-MANUAL: Hiermit e-Manual.

: Hiermit wird die 3D-Funktion ein- und ausgeschaltet. Siehe Kapitel Fernsehen mit dem TV > 3D-Modus im e-Manual. AD/SUBT.: Ein- und Ausschalten der Audiobeschreibungen.(diese Funktion ist nicht überall verfügbar).Anzeigen digitaler Untertitel. Siehe Kapitel Fernsehen mit dem TV > Untertitel im e-Manual.

: Stopp. Zurück zum vorherigen Sender. Hiermit öffnen Sie das Bildschirmmenü. Schnellauswahl häufig verwendeter Funktionen. Hiermit kehren Sie zum vorherigen Menü zurück. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Bildschirm. Verwenden Sie diese Tasten innerhalb einer bestimmten Funktion. Verwenden Sie diese Tasten entsprechend den Anweisungen auf dem Bildschirm. Bewegen des Cursors, auswählen von Optionen im Bildschirmmenü und ändern der angezeigten Menüwerte. [PF8500-ZG]BN68-04828D-01L04.indb 8 2013-03-16 6:58:05Deutsch - 9 Deutsch Einlegen von Batterien (Batteriegröße: AAA) Setzen Sie die Batterien entsprechend den Symbolen im Batteriefach mit der richtigen Polung ein.

HINWEIS − Setzen Sie die Fernbedienung bis zu einer Entfernung von maximal 7 m zum Fernsehgerät ein. − Helles Licht kann die Leistung der Fernbedienung verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung. − Form und Farbe können je nach Modell unterschiedlich sein. Einschalten des Fernsehgeräts Schalten Sie den Fernseher mit der Taste

auf der Fernbedienung oder am Fernsehgerät ein.

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Mit Hilfe des TV-Controllers, einer kleinen Joystick-ähnlichen Taste links auf der Rückseite des Fernsehgeräts, können Sie den Fernseher ohne Fernbedienung bedienen.

SMART HUBGUIDERETURN EXIT Fernbedienungssensor Während Sie die Smart Touch Control verwenden, funktioniert eine Standby- LED (außer der

-Taste) nicht. Kamera Funktionsmenü TV-Steuerknopf Die Abbildung zeigt die Vorderseite des Fernsehgeräts. [PF8500-ZG]BN68-04828D-01L04.indb 9 2013-03-16 6:58:06Deutsch - 10 Eingebaute TV-Kamera und Mikrofon Dieser Fernseher verfügt über eine eingebaute TV-Kamera, die für die Bewegungssteuerung, Spracherkennung (eingebautes Mikrofon) und die Gesichtserkennung verwendet werden kann. Sie können den Knopf zum Einstellen des Kamerawinkels auch verwenden, um das Kamerafeld zu verändern. Von oben Von hinten Mikrofon Objektiv Knopf zum Einstellen des Kamerawinkels Mikrofon Aufrichten der TV-Kamera Um die TV-Kamera verwenden zu können, müssen Sie sie zuerst aufrichten. Drücken Sie die Kamera vorsichtig und ohne das Objektiv zu berühren so weit hinein, bis Sie ein Klicken hören. Zurückziehen der Kamera Wenn Sie die TV-Kamera nicht verwenden, lassen Sie sie eingezogen im Fernsehgerät. Die Bewegungssteuerung und die Gesichtserkennung können nicht verwendet werden, solange die TV-Kamera eingezogen ist, die Spracherkennung steht jedoch weiterhin zur Verfügung. Drücken Sie die Kamera vorsichtig und ohne das Objektiv zu berühren so weit hinein, bis Sie ein Klicken hören.

Berühren Sie nicht das Objektiv, wenn Sie die TV-Kamera einstellen. Es könnten Fingerabdrücke zurückbleiben, die die Bildqualität beeinträchtigen. Wenn die Linse verschmutzt ist, reinigen Sie sie mit einem weichen Tuch. [PF8500-ZG]BN68-04828D-01L04.indb 10 2013-03-16 6:58:08Deutsch - 11 Deutsch Universalfernb. - Einr. Dieses Fernsehgerät kann als Universalfernbedienung verwendet werden. Auf diese Weise können Sie die an Ihr Fernsehgerät angeschlossenen Kabelreceiver, Blu-ray-Player, Heimkinosysteme und externen Geräte anderer Hersteller mit Hilfe der TV- Fernbedienung steuern. 5cm Halten Sie wie in der Abbildung gezeigt einen Abstand von mindestens 5 cm zwischen dem IR-VERLÄNGERUNGSKABEL und dem externen Gerät ein. Richten Sie das IR-VERLÄNGERUNGSKABEL auf den Fernbedienungsempfänger des externen Geräts aus. Beachten Sie, dass sich zwischen der IR-Verlängerung und dem externen Gerät kein Hindernis befinden darf. Hindernisse stören die Übertragung des Fernbedienungssignals. Hinzufügen des externen Geräts 1. Schalten Sie das externe Gerät ein, für das Sie die Universalfernbedienungsfunktion einrichten möchten, und drücken Sie dann die Taste SOURCE, um das Fenster Quelle anzuzeigen. 2. Wählen Sie oben Universalfernb. - Einr. aus. Hiermit starten Sie den Prozess zum Einrichten der Universalfernbedienung. 3. Richten Sie die Universalfernbedienung entsprechend den Anweisungen auf dem Bildschirm ein. Wenn Sie die Fernbedienung auf diese Weise nicht einrichten können, wiederholen Sie den Versuch durch manuelles Eingeben der Modellnummer. EINSTELLUNGEN Der anfängliche Einstellungsdialog wird angezeigt, wenn Sie den Fernseher zum ersten Mal anschalten. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Ersteinrichtung durchzuführen. Hierbei wählen Sie die Menüsprache, suchen automatisch die Sender, stellen eine Netzwerkverbindung her und führen andere Grundeinstellungen durch. Sie können die einzelnen Schritte überspringen oder eine Auswahl treffen. Die Benutzer können diesen Prozess zu einem späteren Zeitpunkt manuell mit dem Menü Bildschirmmenü

System > Einstell. durchführen.

Wenn Sie vor der Installation ein Gerät an den Eingang HDMI1 anschließen, wechselt der Sendertyp automatisch zu „Set-Top-Box“.

Wenn Sie die Option Set-Top-Box nicht verwenden möchten, wählen Sie stattdessen TV-Empf. aus. Ändern des Kennworts Bildschirmmenü > System > PIN ändern Ändern Sie das Kennwort des Fernsehgeräts.

1. Führen Sie die Funktion PIN ändern, und geben Sie dann im Kennwortfeld das aktuelle Kennwort ein. Das

Standardkennwort lautet „0-0-0-0“.

2. Geben Sie ein neues Kennwort ein, und bestätigen Sie es durch eine erneute Eingabe. Das Kennwort wurde geändert.

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Tasten auf der Fernbedienung in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“ zurückzusetzen: Für die Standardfernbedienung: Im Standby-Modus: MUTE → 8 → 2 → 4 → POWER (Ein) Für die Smart Touch Control: Wenn das Fernsehgerät eingeschaltet ist: MUTE → Lautstärke erhöhen → RETURN → Lautstärke verringern → RETURN → Lautstärke erhöhen → RETURN [PF8500-ZG]BN68-04828D-01L04.indb 11 2013-03-16 6:58:08Deutsch - 12 Wechseln zwischen verschiedenen Videoquellen Drücken Sie auf die Taste SOURCE, um zwischen den an den Fernseher angeschlossenen Geräten zu wechseln. Wenn Sie beispielsweise zur Spielekonsole wechseln möchten, die über den zweiten HDMI-Anschluss angeschlossen ist, drücken Sie die Taste SOURCE. Wählen Sie Quelle in der Liste HDMI2. Die Bezeichnungen der Anschlüsse können sich je nach Gerät unterscheiden. Um auf die folgenden Funktionen zuzugreifen, wählen Sie Extras in der oberen rechten Ecke des Bildschirms.

• Aktual. Wählen Sie diese Option, wenn ein angeschlossenes Gerät nicht in der Liste erscheint. Wenn das Gerät auch nach Auswahl von Aktual. nicht der Liste enthalten ist, kontrollieren Sie den Zustand der Verbindung zwischen dem Fernsehgerät und dem Gerät.

• Name bearb. Sie können die an den Fernseher angeschlossenen Geräte umbenennen, damit Sie die verschiedenen externen Quellen leichter erkennen können. Wenn beispielsweise ein Computer über ein HDMI-Kabel an den HDMI(DVI)-Anschluss des Fernsehers angeschlossen ist, können Sie den Namen des Geräts unter Name bearb. in PC ändern. Wenn beispielsweise ein Computer über ein HDMI/ DVI-Kabel an den HDMI(DVI)-Anschluss des Fernsehers angeschlossen ist, können Sie den Namen des Geräts unter Name bearb. in DVI PC ändern. Wenn beispielsweise ein AV-Gerät über ein HDMI/DVI- Kabel an den HDMI(DVI)-Anschluss des Fernsehers angeschlossen ist, können Sie den Namen des Geräts unter Name bearb. in DVI-Geräte ändern.

• Information Anzeigen detaillierter Informationen zu den angeschlossenen Geräten.

• USB entfernen Hiermit entfernen Sie das USB-Gerät sicher vom Gerät. Diese Funktion ist nur verfügbar, wenn das USB-Gerät ausgewählt wurde. Universalfernb. - Einr. Wenn Sie ein neues externes Gerät hinzufügen möchten, um es mit Hilfe der Smart Touch Control zu steuern, drücken Sie die Taste SOURCE, und wählen Sie oben rechts auf dem Bildschirm die Option Universalfernb. - Einr. aus. Mit der Universalfernbedienung können Benutzer externe Geräte steuern, die an den Fernseher angeschlossen sind. Dies können beispielsweise Receiver, Blu-ray-Player oder AV-Receiver sein. Anschließen des COMMON INTERFACE-Steckplatzes (Fernsehen mit Ihrer PayTV-Karte)

Schalten Sie den Fernseher aus, um einen CI- Kartenadapter anzuschließen oder zu trennen. Befestigen des CI-Kartenadapters Rückseite des Fernsehgeräts Befestigen Sie den Adapter wie unten gezeigt.

Entfernen Sie zum Installieren des CI-Kartenadapters den Aufkleber am Fernsehgerät. Gehen Sie folgendermaßen vor, um den CI-Kartenadapter anzuschließen.

Wir empfehlen, den Adapter anzuschließen, bevor Sie die Wandhalterung befestigen oder die „CI“- oder „CI+“-Karte einstecken.

1. Setzen Sie den CI-Kartenadapter in die beiden Bohrungen

Suchen Sie die beiden Bohrungen auf der Rückseite des Fernsehgeräts neben dem COMMON INTERFACE-Anschluss.

2. Schließen Sie den CI-Kartenadapter an den COMMON

INTERFACE-Anschluss des Geräts an 2.

3. Setzen Sie die „CI“- oder „CI+“-Karte ein.

Wir empfehlen, die CI-Karte einzustecken, bevor Sie das Fernsehgerät an der Wand befestigen. Es könnte schwierig sein, sie erst nach der Montage einzusetzen. Setzen Sie die Karte ein, nachdem Sie den CI- Kartenadapter am Fernsehgerät befestigt haben. Es ist schwierig, das Modul zu befestigen, wenn Sie die Karte bereits eingesteckt haben. Verwenden der „CI“- oder „CI+“-Karte

• Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen Kanälen die Meldung „Gestörtes Signal“ angezeigt.

• Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“ oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter. [PF8500-ZG]BN68-04828D-01L04.indb 12 2013-03-16 6:58:10Deutsch - 13 Deutsch

• Wenn die Kanalinformationskonfiguration abgeschlossen ist, wird die Meldung „Udating Completed“ Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

• Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.

• Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten beschädigt werden.

• Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert.

• Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

• „CI“ oder „CI+“-Karten werden in manchen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen Händler.

• Wenden Sie sich bei Problemen an den Dienstanbieter.

• Setzen Sie eine „CI“- oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Der Bildschirm ist verzerrt oder leer. Evolution Kit-Steckplatz (Kit ist separat erhältlich) Rückseite des Fernsehgeräts Mit Hilfe des Evolution Kit können Sie die Hardware und Software Ihres Samsung-Fernsehgeräts problemlos aktualisieren, ohne ein vollkommen neues Gerät erwerben zu müssen. Mit dem Evolution Kit ist Ihr Fernsehgerät immer mit den neusten von Samsung Electronics bereitgestellten Funktionen und Diensten ausgestattet.

Das Evolution Kit ist separat erhältlich. Im Falle eines Evolution Kit, das erst 2014 oder später auf den Markt kommt und erworben wird, kann das Fernsehgerät auf die Softwareversion des Evolution Kit aktualisiert werden. Die Verfügbarkeit eines Evolution Kit ist jedoch abhängig vom jeweiligen Gerät.

Farbe und Aussehen des IR-Verlängerungskabels sind modellabhängig. Anzeigen des e-Manual Das integrierte e-Manual enthält Informationen über die wichtigsten Funktionen Ihres Fernsehgeräts. Dieses Fernsehgerät verfügt über ein integriertes Benutzerhandbuch. Wählen Sie eine der folgenden Methoden, um auf das e-Manual zuzugreifen:

• Öffnen Sie das Menü Unterstützung, und wählen Sie e-Manual (Fehlerbehebung) aus.

• Drücken Sie auf der Standardfernbedienung die Taste E-MANUAL.

• Drücken Sie auf der Smart Touch Control die Taste MORE, um auf dem Bildschirm die Bedienelemente anzuzeigen.

• Streichen Sie über das Touchpad, bis e-Manual angezeigt wird, und wählen Sie das Element aus.

Blaue Wörter stehen für Menüoptionen und hellblaue Wörter für Tasten auf der Fernbedienung.

Eine gedruckte Version dieses Handbuch finden Sie online auf „www.samsung.com/support“. Blättern auf einer Seite Wählen Sie eine der folgenden Methoden, um auf einer Seite zu blättern:

• Drücken Sie auf der Bildlaufleiste am rechten Bildschirmrand auf oder .

Ziehen oder bewegen Sie Ihren Finger entlang der Linie am linken oder rechten Rand des Touchpads nach oben oder unten.

• Verschieben Sie den Fokus auf oder am rechten Bildschirmrand, und ziehen oder bewegen Sie Ihren Finger auf dem Touchpad nach oben oder unten. Verwenden der Symbole am oberen Bildschirmrand Verwenden Sie die Symbole Zurück, Weiterl.und Geöffnete Seite links oben auf dem Bildschirm, um zu den gewünschten Seiten zu navigieren. Diese Symbole sind verfügbar, wenn mindestens zwei Seiten angezeigt wurden. Zurückkehren zur Startseite Um zur Startseite zurückzukehren, drücken Sie die Taste a, oder wählen Sie rechts oben auf dem Bildschirm aus. Suchen im Index Drücken Sie die Taste

, oder wählen Sie rechts oben auf dem Bildschirm aus, um den Index anzuzeigen. Wählen Sie einen Begriff aus, um die Seite mit dem gewünschten Begriff anzuzeigen. [PF8500-ZG]BN68-04828D-01L04.indb 13 2013-03-16 6:58:10Deutsch - 14 Durchsuchen von Seiten Drücken Sie die Taste

, oder wählen Sie rechts oben auf dem Bildschirm aus, um das Suchfenster zu öffnen. Geben Sie einen Suchbegriff ein, und wählen Sie dann Fertig. Wählen Sie einen Treffer aus der Liste mit den Suchergebnissen, um zur entsprechenden Seite zu navigieren. Schließen des e-Manual Halten Sie zum Beenden von e-Manual die Taste RETURN gedrückt. Alternativ wählen Sie in der oberen rechten Ecke des Bildschirms aus oder drücken Sie die Taste EXIT. Wechseln zu einer Menüoption Um direkt zu der im aktuellen Abschnitt beschriebenen Menüoption zu wechseln, wählen Sie Jetzt test. . Es ist möglich, von einer Menüoption aus direkt zum entsprechenden Abschnitt im e-Manual zu wechseln. Wenn Sie im e-Manual einen Eintrag zu einer bestimmten Funktion des Bildschirmmenüs lesen möchten, drücken Sie die Taste E-MANUAL auf der virtuellen Fernbedienung oder auf der Standardfernbedienung, um die entsprechende Seite im e-Manual aufzurufen.

Diese Funktion wird je nach Menü möglicherweise nicht unterstützt. Aktualisieren des e-Manual Öffnen Sie Smart Hub, und wählen Sie zuerst Meine TV - Apps und dann Weitere Apps aus. Das e-Manual kann in gleicher Weise wie eine Anwendung aktualisiert werden. Wählen Sie im Fenster Weitere Apps zuerst Apps aktual. und dann die gewünschte e-Manual aus der Liste aus. Das e-Manual startet die Aktualisierung auf die neueste Version. Allerdings wird Apps aktual. nur dann auf dem Bildschirm angezeigt, wenn das Update erforderlich ist. Verbinden mit einem Netzwerk Durch Anschließen des Smart TV an ein Netzwerk erhalten Sie Zugriff auf Softwareupdates und auf Onlinedienste wie Smart Hub. Netzwerkverbindung - Drahtlos Verbinden Sie den Fernseher über einen Standardrouter oder ein Modem mit dem Internet. Drahtloser IP-Router oder ein Modem, das über einen DHCP-Server verfügtLAN-Kabel (Nicht im Lieferumfang enthalten)LAN-Anschluss an der Wand Herstellen einer Drahtlosnetzwerkverbindung

• Dieses Fernsehgerät unterstützt die Kommunikationsprotokolle IEE 802.11a/B/G und N. Samsung empfiehlt, das Protokoll IEEE

802.11 n zu verwenden. Wenn Sie Videos über die Netzwerkverbindung anzeigen, wird das Videobild ansonsten möglicherweise

nicht unterbrechungsfrei angezeigt.

• Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen WLAN-Router oder ein Modem anschließen. Wenn der Funkrouter DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden.

• Wählen Sie für den Drahtlosrouter einen zurzeit nicht belegten Kanal. Wenn der für den Drahtlosrouter eingestellte Kanal von einem anderen Gerät belegt ist, führt dies in der Regel zu Störungen und die Datenübertragung scheitert.

• Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem. Um das Sicherheitssystem eines Drahtlosnetzwerks zu aktivieren, müssen Sie einen Sicherheitsschlüssel mit Buchstaben und Zahlen erstellen. Dieser Sicherheitsschlüssel wird später benötigt, um eine Verbindung mit dem Drahtlosnetzwerk herzustellen. Netzwerkkonfiguration[PF8500-ZG]BN68-04828D-01L04.indb 14 2013-03-16 6:58:11Deutsch - 15 Deutsch Sicherheitsprotokolle für Drahtlosnetzwerke Ihr Fernsehgerät unterstützt nur die folgenden Sicherheitsprotokolle für Drahtlosnetzwerke, und es kann sich nicht mit Drahtlosreoutern verbinden, die nicht zertifiziert sind:

• Authentifizierungsmodus: WEP, WPAPSK, WPA2PSK

• Verschlüsselungstyp: WEP, TKIP, AES Wenn Sie den Modus „Pure High-throughput (Greenfield) 802.11n“ gewählt haben und als Verschlüsselungstyp ist für Ihren Funkrouter „WEP“ oder „TKIP“ eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi- Zertifizierung nicht. Wenn Ihr Drahtlosrouter WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC (Push Button Configuration) oder PIN (Personal Identification Number) herstellen. Bei Verwendung von WPS werden die SSID und der WPA- Schlüssel automatisch konfiguriert. Netzwerkverbindung – Kabel Je nach Konfiguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf drei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet: Modemanschluss an der Wand Modemkabel (Nicht im Lieferumfang enthalten) LAN-Kabel (Nicht im Lieferumfang enthalten) Rückseite des Fernsehgeräts Externes Modem (ADSL/VDSL/Kabelfernsehen) Modemanschluss an der Wand Modemkabel (nicht im Lieferumfang enthalten) LAN-Kabel (nicht im Lieferumfang enthalten) LAN-Kabel (nicht im Lieferumfang enthalten) Rückseite des Fernsehgeräts Externes Modem (ADSL/VDSL/Kabelfernsehen) IP-Router, der über einen DHCP-Server verfügt LAN-Anschluss an der Wand LAN-Kabel (Nicht im Lieferumfang enthalten) Rückseite des Fernsehgeräts

Eine Netzwerkgeschwindigkeit von weniger als oder gleich 10 Mbit/s wird vom Fernsehgerät nicht unterstützt.

Verwenden Sie ein CAT7-Kabel für den Anschluss. [PF8500-ZG]BN68-04828D-01L04.indb 15 2013-03-16 6:58:12Deutsch - 16 Grundlagen des 3D-Betriebs 3D-Aktivbrille Funktionen Mit der 3D-Brille SSG-5100GB von Samsung können Sie das Bild in 3D sehen. Die Samsung 3D-Brille kommuniziert über das 2,4 GHz-Hochfrequenzband mit Samsung 3D-Fernsehgeräten.

Die Samsung 3D-Brille ist nur kompatibel mit 3D-Fernsehgeräten von Samsung der Serie D, E und F aus den Jahren 2011, 2012 und 2013.Diese 3D-Brille kann nicht mit anderen Bluetooth-Geräten verbunden werden. Bauteile LED-Anzeige & NetztasteFlüssigkristallblendeBatteriefachdeckel Weitere Informationen zum Befestigen der Brillenbügel sowie zum Durchführen des Pairing-Verfahrens mit dem Fernsehgerät finden Sie im separaten Handbuch der 3D-Brille. Austauschen der Batterie Wenn die rote LED ständig im Abstand von zwei Sekunden blinkt, müssen Sie die Batterien ersetzen.

Setzen Sie die Batterie richtig gepolt ("+"-Zeichen der Batterie zum "+"-Zeichen im Batteriefach) ein.

Weitere Informationen zum Überprüfen der restlichen Batterieladung der 3D-Brille finden Sie in diesem Handbuch im Abschnitt zum Durchführen des Pairing- Verfahrens. Ziehen Sie die Batteriefachabdeckung nach untenÖffnen Sie die BatteriefachabdeckungEntfernen Sie die BatterieErsetzen Sie die BatterieSchieben Sie die Batteriefachabdeckung nach untenSchließen Sie die Batteriefachabdeckung Pairing der 3D-Aktivbrille

Was ist Pairing? Beim Pairing werden eine 3D-Brille und ein 3D-Fernsehgerät miteinander verbunden, um den Datenaustausch zwischen beiden Geräten zu ermöglichen.

Stellen Sie sicher, dass der Samsung-Fernseher und die 3D-Brille beim Pairing maximal 49,53 cm von einander entfernt sind.

• Einschalten der Brille Drücken Sie kurz den Netzschalter. Die grüne LED leuchtet 3 Sekunden lang. (Achten Sie darauf, dass die 3D-Funktion am Fernsehgerät aktiviert ist, ehe Sie die 3D-Brille verwenden.)

• Ausschalten der Brille Drücken Sie kurz den Netzschalter. Die rote LED leuchtet 3 Sekunden lang.

• Durchführen des Pairing. Schalten Sie das Fernsehgerät ein, und warten Sie, bis es vollständig betriebsbereit ist. Halten Sie die Netztaste der Brille gedrückt. Die grüne und die rote LED blinken abwechselnd 2 Sekunden lang.

• Einsatzbereich Empfohlener Pairing-Abstand:50 cm 2~6m Empfohlener BetrachtungsabstandEmpfohlener Betrachtungsabstand 2 - 6 m Empfohlener Pairing-Abstand: 50 cm oder weniger

Sobald das Pairing der 3D-Brille abgeschlossen ist, wird die verbleibende Batterieladung auf dem Fernsehbildschirm angezeigt. (Diese Funktion ist nur für 3D-Fernsehgeräte von Samsung der Serie F und 3D-Brillen von 2013 verfügbar.)

Wenn Sie weiterhin versuchen, das Pairing-Verfahren zwischen Brille und Fernsehgerät durchzuführen, wird sich die Batterieladung erheblich verringern. Nach einer Minute wird sich die Batterieladung jedoch in gewissem Umfang wieder erholen. [PF8500-ZG]BN68-04828D-01L04.indb 16 2013-03-16 6:58:12Deutsch - 17 Deutsch

Der Arbeitsabstand hängt davon ab, ob sich Hindernisse (Personen, Metall, Wände usw.) zwischen der Brille und dem Fernsehgerät befinden bzw. von der Stärke des Bluetooth-Signals.

Schalten Sie die 3D-Brille aus, wenn Sie sie nicht verwenden. Wenn Sie die 3D-Brille eingeschaltet lassen, verringert sich die Lebensdauer der Batterie. Schritte beim Pairing

1. Schalten Sie das Fernsehgerät ein, und bringen Sie die

Brille in einen Abstand von maximal 50 cm zum Fernseher.

2. Drücken Sie kurz die Netztaste der 3D-Brille. Die 3D-Brille

wird eingeschaltet und das Pairing beginnt.

3. Wenn das Pairing erfolgreich abgeschlossen wurde,

wird auf dem Bildschirm des Fernsehgeräts die Meldung „3D-Brille ist mit Fernsehgerät verbunden“ angezeigt.

• Wenn das Pairing-Verfahren fehlschlägt, wird die 3D-Brille ausgeschaltet.

• Wenn der erste Pairing-Versuch fehlschlägt, schalten Sie das Fernsehgerät aus. Schalten Sie es dann wieder ein und führen Sie Schritt 2 aus.

• So führen Sie das Pairing erneut durch: Halten Sie die Netztaste an der 3D-Brille mindestens 1 Sekunden lang gedrückt. Das Pairing muss in folgenden Situationen erneut durchgeführt werden:

• Wenn die 3D-Brille, insbesondere nach einer Reparatur, nicht funktioniert, obwohl Sie die Netztaste gedrückt und das Pairing wiederholt haben.

• Sie möchten 3D-Inhalte auf einem anderen 3D-Fernsehgerät von Samsung der Serien D, E und F von 2011 bis 2013 wiedergeben.Sie müssen das Pairing-Verfahren für die Brille mit dem anderen Fernsehgerät durchführen. Anzeigen von 3D-Bildern Einige 3D-Modi werden je nach dem Format der Signalquelle nicht unterstützt. Sie müssen eine 3D-Aktivbrille anziehen und diese durch Drücken der Netztaste einschalten, um die 3D-Funktion nutzen zu können.

1. Wechseln Sie zum 3D-Fenster. (Bild > 3D)

2. Wählen Sie den 3D-Modus. Das Fenster für den 3D-Modus

3. Stellen Sie den 3D-Modus für das Bild ein, das Sie anzeigen

möchten. Fehlerbehebung Wenn Sie Folgendes feststellen: Mögliche Gegenmaßnahme Meine 3D-Brille funktioniert nicht. Ersetzen Sie die Batterie. Die 3D-Brille sollte in der Nähe des Fernsehgeräts verwendet werden. Achten Sie darauf, dass der Abstand zwischen dem Fernsehgerät und Ihrer 3D-Brille kleiner als 6 m ist (gerade Linie). Prüfen Sie die Einstellungen der 3D-Funktion Ihres Fernsehgeräts. Die LED blinkt ständig. Die Batterie ist leer. Ersetzen Sie die Batterie. Technische Daten (Modellnummer: SSG-5100GB) Optik Blenden Flüssigkristall Transmission 36±2% Empfohlener Betriebsabstand

2 - 6 m Feldrate 120 Felder/s

Gewicht Brille 21,5g (mit Batterie: 24,0 ± 0,5g ) Stromversorgung Brille Eine 3-V-Zelle (Lithium/Mangandioxid) (CR2025) Stromverbrauch Brille 0,85mA (durchschnittlich) Batterie Typ 165 mAh, 3,0 V (CR2025) Laufzeit 150 Stunden Betriebsbedingungen Betriebstemperatur 10° C – 40° C Aufbewahrungstemperatur: -20° C – 45° C Änderungen der technischen Daten des Geräts, insbesondere zur Verbesserung seiner Leistungsfähigkeit, sind jederzeit vorbehalten.

Die ununterbrochene Betriebszeit des Geräts hängt von der Umgebung für die Drahtloskommunikation und von den Nutzungsbedingungen ab. [ Empfehlung ]- Nur EU Hiermit erklärt Samsung Electronics, dass dieses 3D-Aktivbrillen mit allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EG konform ist. Dieses Gerät kann in allen Ländern in der EU verwendet werden. [PF8500-ZG]BN68-04828D-01L04.indb 17 2013-03-16 6:58:13Deutsch - 18 Was ist Fernunterstützung? Der Samsung Remote Support-Service bietet Ihnen individuelle Unterstützung durch einen Samsung-Techniker, der (aus der Ferne):

• Diagnosen Ihres Fernsehgeräts durchführt

• Die Einstellungen für Ihr Fernsehgerät durchführt

• Ihr Fernsehgerät auf die Standardwerte zurücksetzt

• Empfohlene Firmware-Updates für Sie installiert Wie funktioniert das? Einen Samsung-Techniker aus der Ferne helfen zu lassen, ist wirklich ziemlich einfach.

1. Rufen das Samsung-

Callcenter an und bitten Sie um Fernunterstützung.

2. Öffnen Sie das Menü

auf Ihrem Fernseher und wechseln Sie zum Support- Bereich .

3. Wählen Sie „Fernverwaltung“

und nennen Sie Ihrem Gesprächspartner die Pin- Nummer.

4. Ihr Gesprächspartner greift

dann auf Ihr Fernsehgerät zu. Das war's! Fehlerbehebung Bei Fragen zum Fernsehgerät schauen Sie zuerst in dieser Liste nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, wechseln Sie zur Website „www.samsung.com“, und klicken Sie dort auf „Support“ oder wenden Sie sich an das in der Liste auf der letzten Seite angegebene Callcenter. Probleme Lösungen und Erklärungen Der Fernseher kann nicht eingeschaltet werden.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.

• Drücken Sie die Taste P am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten. Kein Bild/Video. • Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten.

• Stellen Sie die Videoausgänge Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-, Blu-ray-Player usw.) so ein, dass sie zu den Eingangsanschlüssen des Fernsehgeräts passen. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.

• Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind.

• Achten Sie darauf, dass Sie die richtige Eingangsquelle eingestellt haben.

• Ziehen Sie kurzzeitig das Netzkabel des angeschlossenen Geräts, um es neu zu starten. Die Fernbedienung funktioniert nicht. • Tauschen Sie die Batterien der Fernbedienung aus. Achten Sie darauf, dass die Batterien mit richtiger Polung eingelegt werden.

• Reinigen Sie das Sendefeld der Fernbedienung.

• Versuchen Sie, die Fernbedienung aus einer Entfernung von 1,5 bis 1,8 m aus direkt auf das TV-Gerät zu richten. Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus und regelt auch nicht die Lautstärke.

• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV finden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.

Damit Ihr Fernsehgerät stets in optimalem Zustand bleibt, bringen Sie die Firmware von der Samsung-Website per USB (Samsung.com > Support > Downloads) auf den aktuellsten Stand.

Manche der obigen Abbildungen und Funktionen gibt es nur bei bestimmten Modellen. [PF8500-ZG]BN68-04828D-01L04.indb 18 2013-03-16 6:58:13Deutsch - 19 Deutsch Wandmontage des Fernsehgeräts mit Hilfe der Wandhalterung (optional) Wand- oder Deckenmontage Wenn Sie dieses Produkt an einer Wand anbringen, müssen Sie dabei auf jeden Fall die Anweisungen des Herstellers einhalten. Wenn das Gerät nicht ordnungsgemäß montiert ist, könnte es herunterfallen, ein Kind oder einen Erwachsenen ernsthaft verletzen und beschädigt werden. Anbringen der Wandhalterung Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung finden Sie in den Anweisungen zur Wandhalterung. Wir empfehlen Ihnen, sich beim Anbringen der Wandhalterung von einem Techniker helfen zu lassen. Wir raten davon ab, dies selbst zu erledigen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage der Wandhalterung vom Kunden selbst durchgeführt wird. Montieren einer Wandhalterung Befestigen der Montagehalterung Montagehalterung Weitere Informationen finden Sie im Benutzerhandbuch der erworbenen Wandhalterung. Wenn Sie das Fernsehgerät an einer Wand montieren, bringen Sie die Montagehalterung in der dargestellten Weise an. Spezifikation (VESA) der Wandhalterung

Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich. Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

HINWEIS − Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle. − Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage erforderlichen Teile. − Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen. − Verwenden Sie keine Schrauben, die länger sind als in der VESA-Standardspezifikation für Schrauben angegeben. Zu lange Schrauben können Schäden an den inneren Bauteilen des Fernsehgeräts verursachen. − Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, hängt die Länge der Schrauben von der Spezifikation der Wandhalterung ab. − Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät beschädigen könnten oder weil das Gerät dadurch herunterfallen und damit Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. − Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht dem VESA- Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt. − Montieren Sie das Fernsehgerät nicht in einem Winkel von mehr als 15 Grad. Produktfamilie Zoll VESA Spez. (A * B) Standardschraube Menge Plasmafernsehgeräte [Ultraflach] 51 400 X 400 M8 4

Lösen Sie die Schrauben des Lochkreises, ehe Sie die Wandhalterung an der Wand befestigen. Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen. [PF8500-ZG]BN68-04828D-01L04.indb 19 2013-03-16 6:58:13Deutsch - 20 Lagerung und Wartung

Sofern ein Aufkleber am Bildschirm angebracht wurde, können Reste davon zurückbleiben, wenn Sie ihn entfernen. Entfernen Sie die Rückstände, ehe Sie fernsehen.

Beim Reinigen können Kratzer auf dem Gehäuse und dem Bildschirm des Produkts entstehen. Wischen Sie das Gehäuse und den Bildschirm vorsichtig mit dem im Lieferumfang enthaltenen Tuch oder einem anderen weichen Tuch ab, um Kratzer zu vermeiden. Sprühen Sie kein Wasser direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen. Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten. Verwenden Sie keine entzündlichen Flüssigkeiten (z. B. Benzol, Verdünner) oder ein Reinigungsmittel. Ausreichende Belüftung Ihres Fernsehgeräts Halten Sie beim Aufstellen des Fernsehgeräts einen Abstand von mindestens 10 cm zu anderen Objekten (Wänden, Schrankwänden usw.) ein, um eine ausreichende Lüftung zu gewährleisten. Wenn Sie nicht für eine ausreichende Lüftung sorgen, können aufgrund des Temperaturanstiegs im Innern des Geräts ein Brand oder ein Problem mit dem Gerät die Folge sein.

Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, empfehlen wir Ihnen dringend, ausschließlich Teile von Samsung Electronics zu verwenden.

• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm Sonstige Warnhinweise

Das tatsächliche Aussehen des Fernsehgeräts kann je nach Modell von den im Handbuch enthaltenen Abbildungen abweichen.

Seien Sie vorsichtig, wenn Sie das Fernsehgerät berühren. Einige Teile können während des Betriebs sehr heiß werden. [PF8500-ZG]BN68-04828D-01L04.indb 20 2013-03-16 6:58:14Deutsch - 21 Deutsch Montieren des Kabelhalters für den Standfuß Öko-Sensor und Bildschirmhelligkeit Der Öko-Sensor misst die Lichtverhältnisse im Zimmer und optimiert automatisch die Helligkeit des Fernsehbildschirms, um den Energieverbrauch zu senken. Dies führt dazu, dass der Fernsehbildschirm automatisch heller oder dunkler wird. Wenn Sie diese Funktion deaktivieren möchten, wechseln Sie zu Bildschirmmenü > System > Öko-Lösung > Öko-Sensor Verdecken Sie den Sensor nicht mit Materialien oder Gegenständen. Dadurch kann sich die Helligkeit des Bilds verringern.

1. Öko-Sensor: Diese Energiesparfunktion passt die Bildschirmhelligkeit des Fernsehgeräts automatisch an die vom

Lichtsensor ermittelte Helligkeit der Umgebung an.

2. Zum Aktivieren oder Deaktivieren von Öko-Sensor wechseln Sie zu Bildschirmmenü > System > Öko-Lösung > Öko-

Sensor, und wählen Sie Ein oder Aus.

3. Hinweis: Wenn Sie den Bildschirm wahrend des Fernsehens in einer dunklen Umgebung als zu dunkel empfinden, kann

dies auf den aktivierten Öko-Sensor zurückzuführen sein. [PF8500-ZG]BN68-04828D-01L04.indb 21 2013-03-16 6:58:14Deutsch - 22 Kippschutz – Befestigen des Fernsehgeräts an der Wand Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen Sie insbesondere sicher, dass sich keine Kinder an das Fernsehgerät hängen oder es in sonstiger Weise destabilisieren. Andernfalls kann das Fernsehgerät umkippen und schwere oder tödliche Verletzungen zur Folge haben. Beachten Sie alle in den Ihrem Fernsehgerät beigefügten Sicherheitshinweisen genannten Anweisungen. Für mehr Stabilität und Sicherheit können Sie wie unten beschrieben die Absturzsicherung erwerben und anbringen. So verhindern Sie, dass das Fernsehgerät herunterfällt

1. Stecken Sie die Schrauben durch die Halterungen, und befestigen Sie sie sicher an der Wand. Vergewissern Sie sich,

dass die Schrauben gut halten.

Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z.B. Dübel.

Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte auf der Rückseite des Fernsehgeräts.

Setzen Sie diese Schrauben in die Halterungen ein, und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

Daten der Schrauben − Bei einem 51–64-Zoll-Gerät: M8

3. Verbinden Sie die Halterungen an der Wand und die Halterung am Fernsehgerät

mit einem festen Kabel miteinander, und ziehen Sie es dann fest.

• Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.

• Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.

• Lösen Sie das Band, ehe Sie den Fernseher bewegen. 4. Kontrollieren Sie, ob alle Anschlüsse weiterhin fest verbunden sind. Kontrollieren Sie die Verbindungen regelmäßig auf Anzeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb. wand [PF8500-ZG]BN68-04828D-01L04.indb 22 2013-03-16 6:58:15Deutsch - 23 Deutsch Technische Daten – Fernsehgerät Anzeigeauflösung 1920 x 1080UmgebungsbedingungenBetriebstemperaturLuftfeuchtigkeit (bei Betrieb)Temperatur (Lagerung)Luftfeuchtigkeit (Lagerung)10° C bis 40° C (50°F a 104°F)10% bis 80%, nicht kondensierend-20° C bis 45° C (-4 °F a 113 °F)5 % bis 95 %, nicht kondensierendDrehbarer Fuß (Links / Rechts) 0˚Modellbezeichnung PS51F8580 PS64F8580Bildschirmgröße(Diagonal)51 Zoll 64 Zoll Ton (Ausgang) 10W x 2Abmessungen (B×H×T)GehäuseMit Fuß1190,5 x 711,2 x 55,4 mm1190,5 x 746,5 x 270,0 mm1482,6 x 880,7 x 55,4 mm1482,6 x 922,0 x 320,0 mmGewichtOhne FußMit Fuß20,9 kg23,4 kg32,8 kg36,2 kg

Änderungen der technischen Daten und des Gerätedesigns vorbehalten.

Die technischen Daten zur benötigten Netzspannung und Informationen zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

Der typische Stromverbrauch wird gemäß IEC 62087 Ed.2 gemessen. Standby-Modus Um den Stromverbrauch zu verringern,ziehen Sie den Netzstecker, wenn Sie das Gerät für eine längere Zeit nicht verwenden. Empfehlung - Nur EU

• Hiermit erklärt Samsung Electronics, dass dieses Fernsehgerät mit allen wesentlichen Anforderungen und sonstigen relevanten Bestimmungen der Richtlinie 1999/5/EG konform ist.

• Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu Support > Produktsuche, und geben Sie den Modellnamen ein.

• Dieses Gerät ist ausschließlich für die Verwendung in geschlossenen Räumen geeignet.

• Dieses Gerät kann in allen Ländern in der EU verwendet werden. Technische Daten [PF8500-ZG]BN68-04828D-01L04.indb 23 2013-03-16 6:58:15Deutsch - 24 Programmführer Lizenzen

• Verwaltungskosten werden abgerechnet, wenn: − (a) auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben) − (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

• Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden. Benutzerhinweise

• Einbrennen von Standbildern Lassen Sie Standbilder (z.B. von einem Videospiel) sowie kleine, sich nicht verändernde Logos auf dem Plasmabildschirm höchstens einige Minuten lang anzeigen, da das Bild andernfalls einbrennen kann. Das Einbrennen von Standbildern wird auch als „Bildkonservierung“ bezeichnet. Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Bildschirms beim Anzeigen von Standbildern verringern.

• Wärmeentwicklung auf der Oberseite des Plasmabildschirms Die Oberseite des Produkts kann nach längerem Betrieb warm werden, da die Wärme aus dem Monitor über die Entlüftungsöffnung im oberen Teil des Geräts abgeführt wird. Dies ist normal und weist nicht auf einen Defekt oder eine Fehlfunktion des Geräts hin. Allerdings sollten Kinder von dem oberen Teil des Geräts ferngehalten werden.

• Das Gerät verursacht ein „knackendes“ Geräusch. Ein „knackendes“ Geräusch entsteht, wenn das Gerätematerial sich aufgrund einer Änderung der Umgebung, wie z.B. Temperaturschwankungen oder Änderung der Luftfeuchtigkeit, zusammenzieht oder ausdehnt. Das ist normal und stellt keinen Defekt des Geräts dar.

• Pixelfehler Der Plasmabildschirm, für dessen Herstellung hoch entwickelte Technologie eingesetzt wird, besitzt eine Bildfläche mit 2.360.000 (bei HD-Auflösung) bis 6.221.000 (bei Full-HD-Auflösung) Pixeln. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

• Vermeiden Sie den Betrieb des Plasmabildschirms bei Temperaturen unter 5°C. [PF8500-ZG]BN68-04828D-01L04.indb 24 2013-03-16 6:58:16Deutsch - 25 Deutsch

• Ein Standbild, dass zu lange angezeigt wird, kann zu einer bleibenden Beschädigung des Plasmabildschirms führen. Der Betrieb des Plasmafernsehers im Format 4:3 für einen längeren Zeitraum kann links, rechts und in der Mitte des Monitors Spuren der Bildränder hinterlassen, die durch die unterschiedliche Lichtemission auf dem Monitor verursacht werden. Durch die Wiedergabe einer DVD oder den Betrieb einer Spielkonsole kann es auf dem Bildschirm zu ähnlichen Effekten kommen. Schäden, die durch die o.g. Effekte verursacht wurden, fallen nicht unter die Garantie.

• Nachbilder auf dem Bildschirm. Durch das Anzeigen der Standbilder von Videospielen oder vom PC über einen gewissen Zeitraum hinaus können partielle Nachbilder entstehen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie Standbilder für einen längeren Zeitraum anzeigen möchten.

• Garantie Durch diese Garantie nicht abgedeckt sind Schäden, die durch das Einbrennen von Bildern entstehen. Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.

• Achtung Wenn der Plasmafernseher versehentlich herunterfällt, kann der Glasbildschirm des Geräts beschädigt werden. Lassen Sie im Umgang mit dem Fernsehgerät Vorsicht walten. Wenn Sie das Fernsehgerät bewegen, sollte es zur Sicherheit stets von mindestens zwei Personen angehoben und getragen werden. Legen Sie das Fernsehgerät nicht flach mit dem Bildschirm nach oben oder unten hin. Ihr Plasmafernseher von Samsung ist ein qualitativ hochwertiges Gerät, das sorgfältig verpackt wurde, um die Unversehrtheit des Glasbildschirms und der Komponenten beim Transport zu gewährleisten. Dennoch handelt es sich um ein empfindliches elektronisches Gerät, das Sie vorsichtig behandeln müssen. Üben Sie beim Transport oder Auspacken des Fernsehgeräts keinen ungebührlichen Druck auf die verpackten Teile aus. Gehen Sie vorsichtig vor, wenn Sie das Fernsehgerät installieren. Stellen Sie das Fernsehgeräten nicht an Orten auf, an denen es Stößen oder heftiger Krafteinwirkung ausgesetzt ist oder herunterfallen kann. Das Brechen des Bildschirms aufgrund von Herunterfallen oder Krafteinwirkung ist nicht von der Herstellergarantie abgedeckt. [PF8500-ZG]BN68-04828D-01L04.indb 25 2013-03-16 6:58:16Français - 2 Consignes de sécurité importantes Avertissement! Consignes de sécurité importantes (Avant toute installation de votre produit Samsung, veuillez lire les sections correspondant aux inscriptions qui figurent sur ce dernier.) ATTENTION ATTENTION: POUR REDUIRE LES RISQUES D'ELECTROCUTION, NE RETIREZ PAS LE COUVERCLE (NI LE PANNEAU ARRIERE). AUCUNE DES PIECES SITUEES A L'INTERIEUR DU PRODUIT NE PEUT ETRE REPAREE PAR L'UTILISATEUR. POUR TOUT DEPAN- NAGE, ADRESSEZ-VOUS A UN SPECIALISTE.
