DR 690 - Radio MOULINEX - Kostenlose Bedienungsanleitung

Produkttyp	Internetradio / DAB+ / UKW / Bluetooth / CD
Marke	Moulinex
Modell	DR 690
Display	Farb-TFT-Bildschirm 2,8" (320 x 240 Pixel)
Maße (B x H x T)	380 x 160 x 220 mm
Gewicht	3100 g
Stromversorgung	Netzteil: Eingang 100-240 V~ 50/60 Hz 0,8 A, Ausgang 12 V / 2,5 A ; Standby-Verbrauch < 1 W, Betrieb 2 W
Netzwerkverbindung	WLAN 802.11 b/g/n mit WEP, WPA, WPA2 ; WPS
Unterstützte Audioformate	MP3, AAC, AAC+, WMA, FLAC (32-320 kbit/s)
Hauptfunktionen	Internetradio, DAB/DAB+, UKW (RDS), Bluetooth, CD-Player, UPnP/DLNA, Media Center, Wecker (3 Alarme), Einschlaf-Timer, Equalizer (7 Presets + manuell), Wetter- und Börsenanzeige
Anschlüsse	DC-IN-Buchse, Audio-Eingang 3,5 mm, Kopfhörer-Ausgang 3,5 mm, UKW-Antenne (Adapter im Lieferumfang)
Mitgeliefertes Zubehör	Fernbedienung, Netzteil, Bedienungsanleitung
Pflege und Reinigung	Trennen Sie das Gerät vor der Reinigung vom Netz; verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie Scheuermittel.
Sicherheit	Verwenden Sie nur das mitgelieferte Netzteil; nicht Feuchtigkeit aussetzen; Gehäuse nicht öffnen; Erstickungsgefahr (Kleinteile).
Ersatzteile und Reparatur	Kontaktieren Sie den Kundendienst (Albrecht/Alan Electronics); Reparaturen durch autorisierte Zentren.
Allgemeine Informationen	2 Jahre Garantie (ausgenommen Verschleißteile); konform mit der Richtlinie 2014/53/EU; WEEE-Recycling.

Häufig gestellte Fragen - DR 690 MOULINEX

Wie verbinde ich das Radio mit meinem WLAN-Netzwerk?

Gehen Sie zu Konfiguration > Netzwerk. Wählen Sie Ihr WLAN-Netzwerk aus, geben Sie das WEP/WPA-Passwort mit der virtuellen Tastatur ein. Sie können auch WPS verwenden, wenn Ihr Router dies unterstützt.

Wie höre ich UKW-Radio?

Wählen Sie im Hauptmenü UKW aus. Verwenden Sie die Tasten ▲/▼, um manuell die Frequenz einzustellen, oder halten Sie die Taste Scan gedrückt, um automatisch zu suchen. Gefundene Sender können als Favoriten gespeichert werden (Taste ★).

Wie stelle ich einen Wecker ein?

Drücken Sie die Taste Alarm auf der Fernbedienung oder gehen Sie zu Konfiguration > Wecker. Sie können bis zu 3 Alarme einstellen (2 absolute + 1 Schlummer). Wählen Sie Uhrzeit, Häufigkeit (täglich, einmalig usw.) und Ton (Piepton, Melodie oder Radio).

Was tun, wenn das Radio keinen DAB+ Sender findet?

Überprüfen Sie, ob die Antenne korrekt angeschlossen und ausgerichtet ist. Führen Sie einen Automatischen Suchlauf durch, indem Sie zweimal auf Scan drücken. Stellen Sie sicher, dass Sie sich in einem DAB+-Versorgungsgebiet befinden.

Wie verwende ich Bluetooth?

Wählen Sie im Hauptmenü Bluetooth aus. Aktivieren Sie Bluetooth auf Ihrem Mobilgerät, suchen Sie nach Geräten und wählen Sie ALBRECHT DR690CD. Die wiedergegebene Musik wird dann über das Radio hörbar sein.

Wie aktualisiere ich die Software des Radios?

Stellen Sie sicher, dass das Radio mit dem Internet verbunden ist. Gehen Sie zu Konfiguration > Software-Update. Wenn ein Update verfügbar ist, wird das System Sie benachrichtigen. Folgen Sie den Anweisungen auf dem Bildschirm, um es zu installieren.

Kann ich Musik von meinem PC streamen?

Ja, über UPnP oder DLNA. Aktivieren Sie auf Ihrem PC die Medienfreigabe (Windows Media Player 11+). Verbinden Sie das Radio mit demselben Netzwerk. Wählen Sie im Hauptmenü Media Center und wählen Sie Ihren UPnP-Server aus.

Wie stelle ich den Equalizer ein?

Gehen Sie zu Konfiguration > Equalizer. Wählen Sie eine Voreinstellung (Rock, Jazz, Klassik usw.) oder passen Sie Bass, Höhen und Loudness an, indem Sie auf ▶ drücken.

Das Radio schaltet sich nicht ein, was tun?

Überprüfen Sie, ob das Netzteil korrekt an das Radio und die Steckdose angeschlossen ist. Wenn das Problem weiterhin besteht, versuchen Sie eine andere Steckdose. Das Radio könnte sich in einem Bereich mit starken Störungen befinden; entfernen Sie es von Störquellen.

Wie setze ich das Radio auf die Werkseinstellungen zurück?

Gehen Sie zu Konfiguration > Zurücksetzen. Bestätigen Sie den Vorgang. Das Radio wird neu starten und Sie müssen die Ersteinrichtung (Sprache, Netzwerk usw.) erneut durchführen.

BEDIENUNGSANLEITUNG DR 690 MOULINEX

Internet- und Digitalradio

Bedienungsanleitung / Manual Deutsch / English / Français / Italiano

1. Inhaltsverzeichnis

1. Inhaltsverzeichnis 2

1.1. Fernbedienung 3 2. Übersicht über Ihr DR 690 CD. 4 2.1. Tasten und Anschlüsse 5 2.2. Symbole im Display 5

1. Packungsinhalt 5
2. Erste Schritte 6 5. Texteingabe. 7 6. Hauptmenü 7
3. Internetradio 7

7.1. Meine Favoriten 7 7.2. Sender/Musik 8 7.3. Lokale Stationen 8 7.4. Historie 8 7.5. Service 9

1. FM (UKW) Radio 9
2. DAB/DAB+ Radiomodus 10

9.1. Sendersuche 10 9.2. Speichern von Favoriten-Sendern 10

10. CD Modus. 10 11. Informations-Center 11

11.1. Wetterinformationen 11 11.2. Finanzdienste 11 11.3. Systeminformationen 11 11.4. App 11

1. Bluetooth 12 13. AUX-Eingang 12
2. My mediaU 12 15. Musik-Streaming 13

15.1. UPnP 13

1. Media-Center 14

16.1. UPnP 14 16.2. Wiedergabeliste 14 16.3. Wiedergabeliste löschen 14

1. Einstellungen 15

17.1. Zeitanzeige 15 17.2. My mediaU verwalten 15 17.3. Netzwerk 15 17.4. Datum & Uhrzeit 17 17.5. Wecker 17 17.6. Timer 18 17.7. Ein-Ausschalttimer 18 17.8. Sprache 19 17.9. Dimmer 19 17.10. Anzeige 20 17.11. Energieeinstellungen 20 17.12. Sleeptimer 20 17.13. Internet Radio 20 17.14. Wetter 21 17.15. DAB/UKW Einstellungen 21 17.16. Lokale-Station-Einstellung 21 17.17. Wiedergabe-Einstellung 22 17.18. Gerät (DLNA-Einstellung) 22 17.19. Equalizer 22 17.20. Fortsetzen der Wiedergabe 22 17.21. Software-Update 22 17.22. Auf Werkseinstellung zurücksetzen 22

1. AirMusic Control App 23
2. Technische Daten 23
3. Fehlerbehebung 24
4. Wichtige Sicherheitshinweise 25
5. Garantie und Informationen zum Recycling 25

22.1. Zwei Jahre Garantie ab Kaufdatum 25

1. CE-Konformitätserklärung 26 23.1. EEAG und Recycling 26
2. Serviceadresse 26

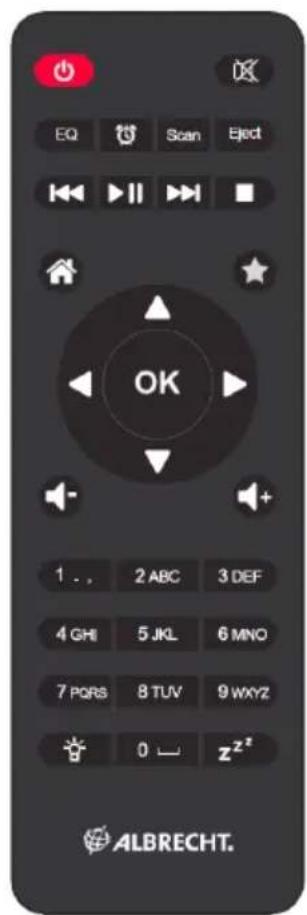

1.1. Fernbedienung

	Ein/Aus Gerät ein- und ausschalten (Standby)
	Stummschaltung Ton stumm schalten
EQ Equalizer Wahlen Sie eine Equalizer Einstellung
	Wecker Weckermenü aufrufen
SCAN	Sendersuchlauf Sendersuchlauf in DAB+ oder UKW
Eject CD	Fold Öffnet oder schließt das CD-Laufwerk
	Backward Zum vorherigen Lied springen
	Play/Pause Musik Wiedergabe starten oder pausieren
	Forward Zum nächsten Lied springen
	Stopp Stoppt die Musik Wiedergabe
	HOME Hauptmenü aufrufen
	Favorite
	Navigation aufwärts Aufwärt's durch Menüpunkte scrollen
	Navigation links Rückkehr ins vorherige Menu
OK	Enter Auswahr einer Menüoption bestätigen
	Navigation rechts Auswahr einer Option bestätigen und Untermenü aufrufen
	Navigation abwärt's Abwärt's durch Menüpunkte scrollen
	Lautstärke - Lautstärke verringn
	Lautstärke + Lautstärke erhöhen
0-9	Senderspeicher 0-9 Gespeicherte Sender aufrufen
	Dimmer Hintergrundbeleuchtung dimmen
ZZZ	Sleeptimer automatische Aussenhaltzeit wahren Lange drücken: Schlafradio-Menu

2. Übersicht über Ihr DR 690 CD

Nehmen Sie sich bitte etwas Zeit, um sich mit den Funktionen des DR 690 CD vertraut zu machen.

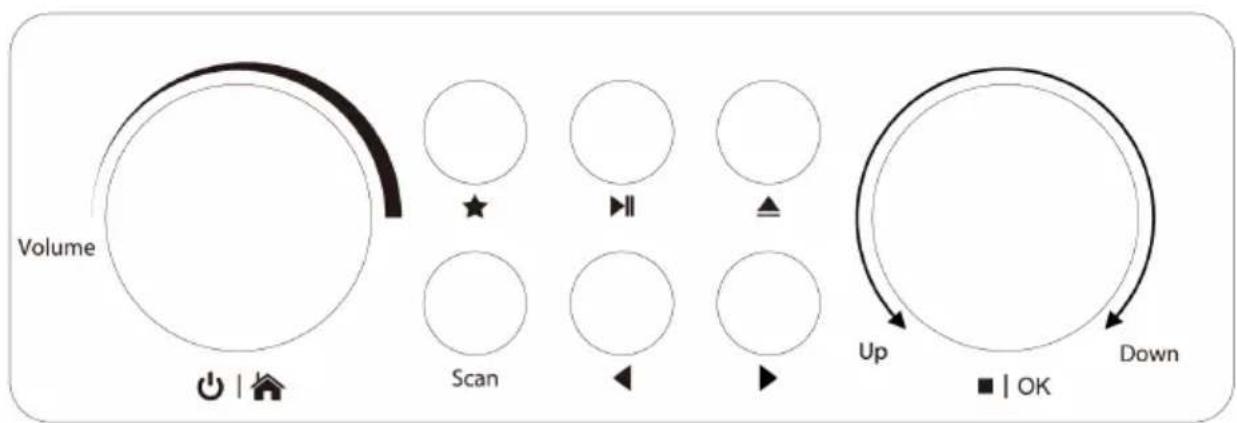

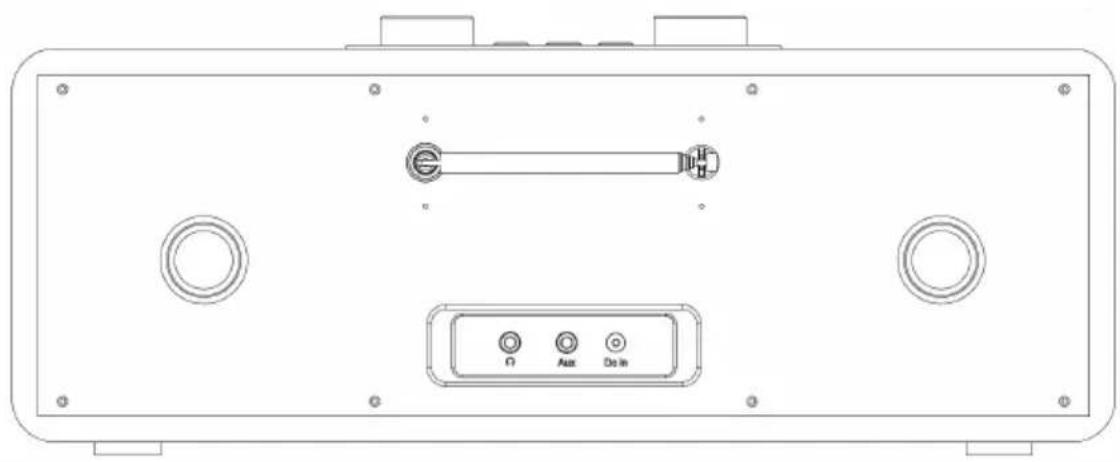

2.1. Tasten und Anschlüsse

	Kopfhörer 3.5mm Anschluss für Kopfhörer
Aux Aux	Eingang zum Anschluss von externen Audio Quellen (3.5mm)
DC-In Stromanschluss Stromversorgung mit beiliegendem Netzteil
/	Ein-Aus/Home Ein- oder Ausschalten / Hauptmenü aufrufen
Volume Lautstärke Drehen Sie den Regler um die Lautstärke zu ändern
★	Favoriten Rufen Sie die Liste mit ihren gespeicherten Sendern auf
▲	Play / Pause Musik Wiedergabe starten oder pausieren
△	Eject Öffnet oder schließ das CD-Laufwerk
Scan Scan	Führten Sie einen Sendersuchlauf in DAB+/UKW durch
▲	zurück	bewegen Sie sich in Menü zurück zum vorherigen Menü
▲	vor	bewegen Sie sich im Menu in das{nachste Untermenü
/ OK	Stop / OK	Stoppt Musik Wiedergabe / Bestätigung in Menüs

2.2. Symbole im Display

Symbol	Beschreibung	Symbol	Beschreibung
	Verbindung wird hergestellt		Stummschaltung (Mute)
	Keine WLAN Verbindung		Suchen
	mit WLAN verbunden		Alarm (Wecker)
	Mono Radioempfang		Internetradio als Favorit gespeichert
	Stereo Radioempfang		UKW Sender als Favorit gespeichert
	Aux Modus

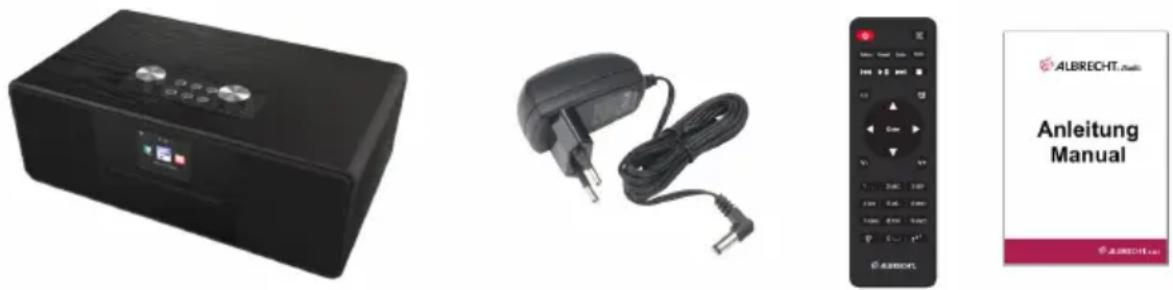

3. Packungsinhalt

Bitte stellen Sie sicher, dass die folgenden Inhalte in dem Paket enthalten sind:

1. DR 690 CD Digitalradio 2. Netzteil
2. Fernbedienung
3. Bedienungsanleitung

4. Erste Schritte

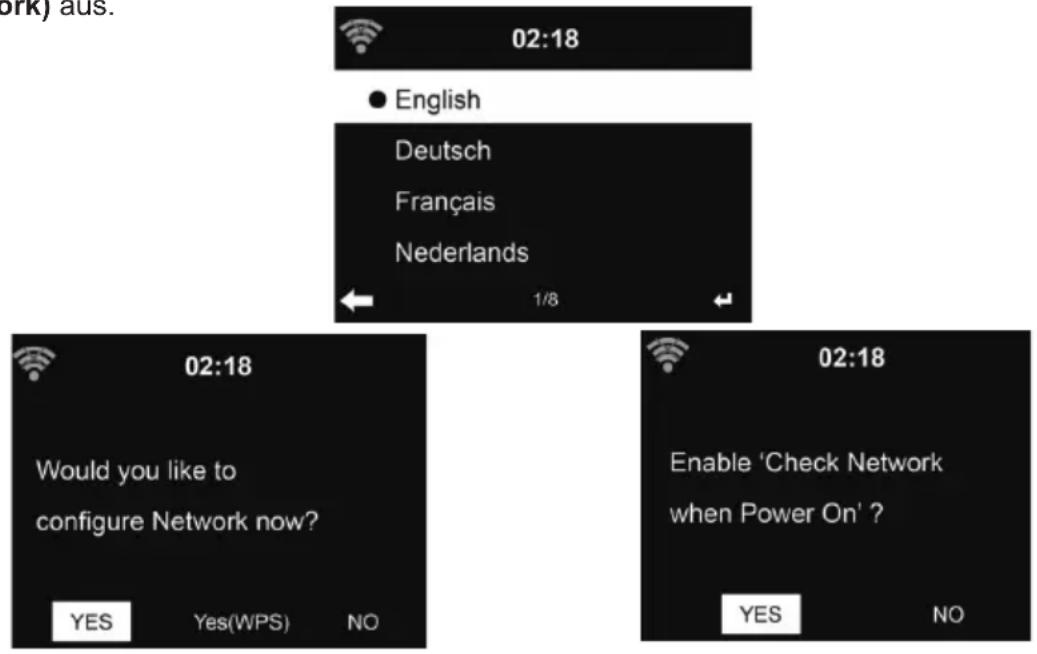

Netzwerkvorbereiten

• Eine WLAN-Verbindung stellen Sie wie folgt her:
• Vergewissern Sie sich, dass die Anzeige WLAN LINK/ACT des verkabelten/ Drahtloszugangspunkts oder Routers leuchtet. Weitere Hinweise finden Sie in der entsprechenden Bedienungsanleitung.

Hinweis: WLAN erhöht die Datenübertragung über kurze Entfernungen bis zu 20 m ohne Kabel. Wände oder Zimmerdecken verringern die Reichweite der WLAN-Verbindung. Daher stellen Sie das DR 690 CD und/oder den Zugangspunkt möglichst innerhalb dieses Abstands auf und vermeiden Sie Hindernisse zwischen den Geräten.

• Schließen Sie das Netzteil auf der Rückseite des DR 690 CD und an einer Steckdose an. Bei Erstgebrauch des Geräts wählen Sie bitte eine Sprache (Language) und ein drahtloses Netzwerk

(Network) aus.

Siehe Abschnitt 17.3 auf Seite 15 für detaillierte Netzwerkkonfigurationen.

Sie können die Netzwerkverbindung gleich oder später einstellen.

HINWEIS: Sie können alle Menüoptionen entweder mit OK auf der Fernbedienung oder am Radio bestätigen.

5. Text Eingabe

Wenn Sie die Adresse eines Online-Radiosenders oder einen Schlüssel für Ihr drahtloses Netzwerk hinzufügen, müssen Sie Text eingeben. Es ist das gleiche Verfahren wie für das Einstellen der Uhrzeit, des Datums oder des Alarms.

Zur Eingabe von Groß-/Kleinbuchstaben, Symbolen oder Nummern:

1. Drücken Sie die Navigationstaste / Aufwärts/Abwärts, um eines der folgenden Zeichen auszuwählen:

1. Drücken Sie die Navigationstaste Rechts, um zum nächsten Zeichen zu gehen. Drücken Sie die Eingabetaste OK, wenn Sie mit der Eingabe fertig sind.

HINWEIS: Für die Eingabe von Zahlen können auch die Zifferntasten auf der Fernbedienung verwendet werden.

6. Hauptmenü

Sie erreichen das Hauptmenü aus jedem Modus heraus mit der Home-Taste 11.

Im Hauptmenü können Sie folgende Betriebsmodi wählen: Internet Radio, Media-Center, FM (UKW), DAB+, CD, Information-Center, AUX, Bluetooth, Einstellungen, Lokale Stationen und My mediaU.

7. Internetradio

Nach der Verbindung mit einem Sender werden Informationen des Senders im Display angezeigt.

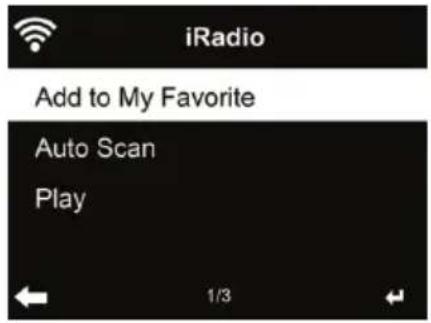

7.1. Meine Favoriten

Erstellen Sie eine Liste Ihrer Lieblingssender: es können bis zu 250 Einträge gespeichert werden. Sie können einzelne Sender als auch ganze Verzeichnisse/Ordner zu Ihren Favoriten hinzufügen.

Im Senderdisplay halten Sie auf der Fernbedienung oder am Gerät gedrückt, um den Sender als Favorit zu speichern. Zuvor gespeicherte Sender können überschrieben werden.

Sie können Ihre Lieblingssender auch speichern, während Sie durch die Senderliste scrollen. Ist der Sender markiert, so drücken Sie zum Aufrufen des Menüs und zum Hinzufügen des Senders zu den Favoriten.

Bei Auswahl von Auto Scannen wird jeder Sender in der Liste für 30 Sekunden angespielt. Dies wird erst unterbrochen, wenn Sie während der Wiedergabe OK drücken.

Navigieren Sie in der Favoritenliste zu Ihrem Sender und drücken Sie OK, um ihn zu hören. Alternativ drücken Sie zum Aufrufen des Untermenüs Löschen, Auf/Ab verschieben in der Favoritenliste, Umbenennen oder Wiedergabe.

7.2. Sender/Musik

Sender sind nach Weltweite Top 20, Genre, Land/Region und Empfehlungen kategorisiert. In den Unterkategorien wählen Sie den Sender, den Sie hören möchten.

7.3. Lokale Stationen

Hier werden Ihnen die Sender Ihres Landes direkt angezeigt. Die Ländereinstellung können Sie selbst vornehmen, siehe Kapitel 17.16 auf Seite 21. Standardmäßig erkennt das Radio den aktuellen Standort automatisch.

7.4. Historie

Anzeige einer Liste der zuletzt gehörten Sender. Die letzten 10 vorherigen Sender werden gespeichert.

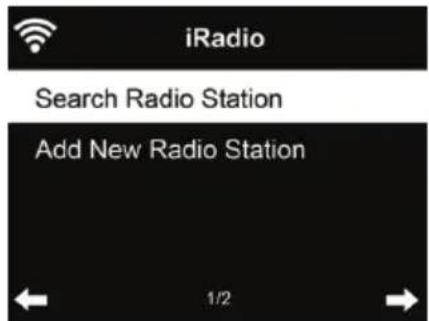

7.5. Service

Sender suchen - Geben Sie ein Schlüsselwort zur Suche nach Sendern in der Liste ein. Neuen Sender hinzufügen - Hinzugefügte Sender werden unter den Favoriten gespeichert. App - Zeigt einen QR-Code zum Download der kostenlosen App „AirMusic Control“ an. Mit der App lassen sich sehr viele Funktionen des Radios per Smartphone steuern.

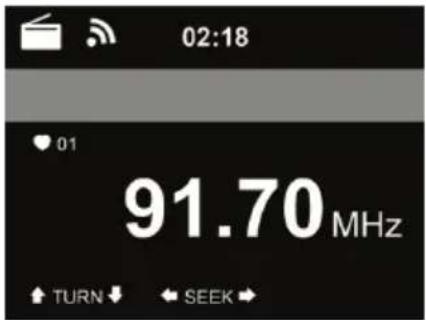

8. FM (UKW) Radio

Der UKW-Radiomodus empfängt Analogradio im UKW-Band.

Drücken und halten Sie / zur Suche nach UKW-Sendern. Die Suche wird unterbrochen, sobald ein Sender empfangen wird. Drücken Sie / auf der Fernbedienung, um einen Sender manuell einzustellen. Jeder Suchschritt beträgt 0,05 MHz.

Halten Sie auf der Fernbedienung oder am Radio zum Speichern eines Senders gedrückt. Bis zu 20 Sender können gespeichert werden. Drücken Sie und dann / auf der Fernbedienung oder am Radio, um einen gespeicherten Sender aufzurufen. Oder wählen Sie über den Nummernblock auf der Fernbedienung einen gespeicherten Sender direkt aus.

Alternativ kann das Radio einen kompletten Sendersuchlauf durchführen und alle gefundenen Sender in den Favoriten speichern: Drücken Sie einfach im UKW-Modus OK, um einen kompletten Sendersuchlauf zu starten.

Achtung: Der Suchlauf löscht alle vorher gespeicherten Favoriten!

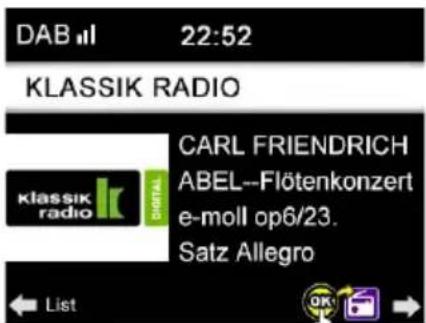

9. DAB/DAB+ Radiomodus

Der DAB-Radiomodus empfängt DAB/DAB+ Digitalradio und zeigt Informationen über den Sender an. Um zusätzliche Informationen über den aktuell wiedergegebenen Titel zu erhalten, drücken Sie auf der Fernbedienung oder am Radio.

9.1. Sendersuche

Wenn Sie den DAB-Radiomodus zum ersten Mal auswählen, führt das DR 690 CD automatisch einen vollständigen Scan aus, um zu sehen, welche Sender verfügbar sind.

Nach Abschluss der Sendersuche zeigt das Radio eine Liste von verfügbaren Sendern an.

9.2. Speichern von Favoriten-Sendern

Halten Sie auf der Fernbedienung oder am Gerät ◆ gedrückt, um den Sender zu speichern. Bis zu 20 Sender können gespeichert werden. Drücken Sie ◆ und danach ▲/▼ auf der Fernbedienung oder am Gerät, um einen gespeicherten Sender aufzurufen. Oder verwenden Sie den Ziffernblock auf der Fernbedienung, um den Senderspeicher direkt aufzurufen.

10. CD-Modus

Wählen Sie über das Hauptmenü den CD-Modus aus. Alternativ können Sie auch die Eject-Taste drücken, dann öffnet sich das CD-Fach und das Radio wechselt automatisch in den CD-Modus.

Bedientasten für CD-Wiedergabe:

Play/Pause: Startet oder pausiert die Wiedergabe der CD.

Stopp: Stoppt die Wiedergabe der aktuellen CD.

Back: Springt zum Anfang des aktuellen Liedes. Beim erneuten Drücken geht das Radio zum vorherigen Lied.

Forward: Springt zum nächsten Lied auf der CD.

Pfeil links: Öffnet die komplette Songliste der CD.

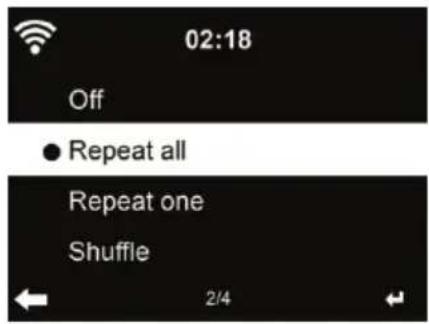

Unter Menü/Einstellungen/Wiedergabe-Einstellung (siehe Kapitel „17.17. Wiedergabe-Einstellung“ auf Seite 22) können Sie den Wiedergabemodus der CD auswählen:

- Aus: stoppt die Wiedergabe am Ende der CD - Alle wiederholen: wiederholt alle Titel der CD endlos oft - Eins wiederholen: wiederholt nur das gewählte Lied endlos oft - Zufällig: spielt die Lieder der CD in zufälliger Reihenfolge ab

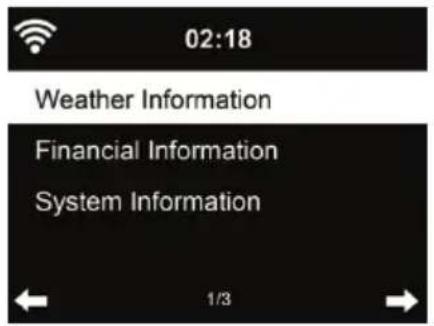

11. Informations-Center

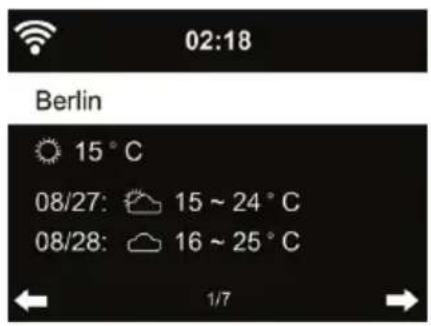

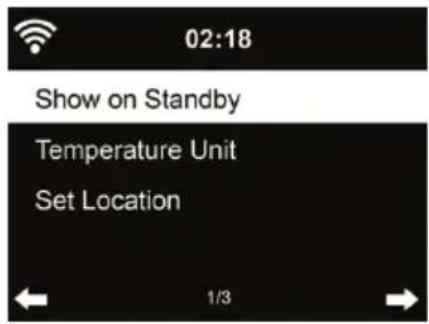

11.1. Wetterinformationen

Es stehen Wetterinformationen und Vorhersagen für über 5000 Städte zur Verfügung. Wählen Sie das Land und dann die Stadt aus.

Drücken Sie ◁ / ▷ , um die Wettervorhersage anzuzeigen.

Wetterinformationen können im Stand-by-Modus angezeigt werden. Auf der Wetterinformationsseite drücken Sie OK, um die Stadt im Stand-by-Modus anzuzeigen. Dann schalten Sie die Wetteranzeige ein, wie in Abschnitt 17.14 auf Seite 21 beschrieben.

11.2. Finanzdienste

Zeigt die Börsennotierungen aus aller Welt an.

11.3. Systeminformationen

Überprüfen Sie die Version des Systems und Details zum verbundenen Netzwerk. Die Informationen umfassen die MAC-Adresse, die Sie bei der Registrierung Ihrer mediaU-Mitgliedschaft eingeben müssen.

11.4. App

Zeigt einen QR-Code zum Download der kostenlosen App „AirMusic Control“ an. Mit der App lassen sich sehr viele Funktionen des Radios per Smartphone steuern.

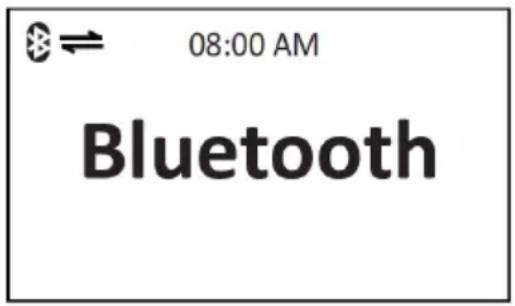

12. Bluetooth

Wählen Sie im Menü den Bluetooth-Modus aus und bestätigen Sie mit OK. Öffnen Sie Bluetooth auf Ihrem Mobiltelefon oder einem anderen Gerät und suchen Sie nach „DR 690 CD“. Nachdem erfolgreich eine Verbindung hergestellt wurde, können Sie Musik von Ihrem Mobiltelefon über das DR 690 CD wiedergeben. Der Doppelpfeil oben links im Display bestätigt die aktive Verbindung.

13. AUX-Eingang

Der Aux-Eingangsmodus gibt Audio von einer externen Signalquelle wie beispielsweise einem MP3-Player wieder.

Zur Audiowiedergabe über Aux-In gehen Sie wie folgt vor:

Regeln Sie die Lautstärke sowohl auf dem DR 690 CD als auch auf dem externen Audiogerät herunter. - Schließen Sie das externe Audiogerät am 3,5-mm-Line-In-Eingang (Stereo) an. Wählen Sie den AUX-Modus im Hauptmenü. - Stellen Sie die gewünschte Lautstärke am DR 690 CD (und, falls notwendig und möglich, des externen Audiogeräts) ein.

14. My mediaU

Anzeige und Wiedergabe Ihrer eigenen mediaU-Senderliste auf dem mediaU-Server. Richten Sie zunächst ein Konto ein.

Zur Aktivierung Ihrer eigenen Senderliste folgen Sie den nachstehenden Schritten:

1. Rufen Sie http://www.mediayou.net/ auf.
2. Werden Sie mediaU-Mitglied.
3. Loggen Sie sich auf der Website ein.
4. Geben Sie die Drahtlos-MAC-Adresse des DR 690 CD auf der mediaU-Website unter Radio/Seriennummer ein. Diese Informationen erhalten Sie unter Informations Center > Systeminformation > Funknetz-Info.
5. Bei erfolgreicher Konfiguration können Sie nun Ihre eigene(n) mediaU-Senderliste(n) speichern

und anzeigen. Benutzername und Passwort werden für das DR 690 CD nicht benötigt.

1. Haben Sie für das DR 690 CD verschiedene Konten gespeichert, so wählen Sie das gegenüber zu verwendende im Menü Einstellungen.

Nach der Registrierung der MAC-Adresse bei mediaU muss das Gerät zum Einloggen neu eingeschaltet werden. Zur Synchronisation des DR 690 CD nach Änderungen in der Senderliste gehen Sie über My mediaU.

15. Musik-Streaming

ALBRECHT DR 690 CD ist der Standard-Gerätename für DLNA, den Sie ändern können. (siehe Abschnitt 17.18 auf Seite 22)

Nachstehend finden Sie Informationen zur Einrichtung des Medien-Streaming vom PC oder anderen Medienservern. Werfen Sie auch einen Blick auf die Anleitungen Ihrer Software oder App. Die Musikdateien müssen im Format MP3, WMA, WAV oder AAC zum Streaming über das DR 690 CD sein.

15.1. UPnP

Für Musik-Streaming von Ihrem PC folgen Sie den nachstehenden Schritten auf dem PC:

• Verbinden Sie den PC mit dem Netzwerk.
• Vergewissern Sie sich, dass das DR 690 CD eingeschaltet und mit dem gleichen Netzwerk verbunden ist.
• Öffnen Sie die UPnP-Plattform Windows Media Player (Version 11 oder neuer). Alternativ können auch andere Plattformen oder Server wie Windows Media Connection verwendet werden.

• Lassen Sie die Freigabe Ihrer Medien für ALBRECHT DR 690 CD zu.

Fügen Sie Audiodateien und Ordner zur Freigabe für das DR 690 CD der Medienbibliothek hinzu.

• Sie können Musik von anderen Musik-Servern wie einem Smartphone (Android) übertragen:
• Verbinden Sie das Smartphone mit dem Netzwerk. Suchen und installieren Sie eine Medienfreigabe-App von Google Play.
• Fügen Sie die freizugebenden Audiodateien von Ihrem Smartphone hinzu.
• Nach der Einrichtung des Freigabe-Servers wählen Sie die Musik und steuern Sie die Wiedergabe auf dem DR 690 CD.

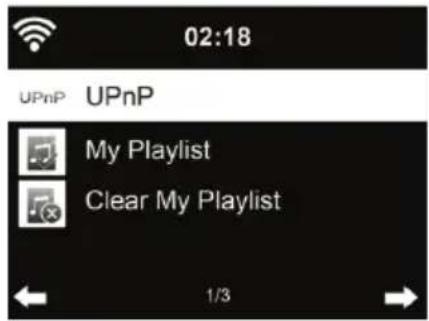

16. Media-Center

16.1. UPnP

Haben Sie die Medienfreigabe auf Ihrem PC eingerichtet, so können Sie freigegebene Medien unter UPnP sehen. Gibt mehr als ein Computer Medien frei, so werden die Alternativen aufgeführt. Wählen Sie die freigegebenen Medien zur Wiedergabe.

Das Laden der Daten vom UPnP-Server, insbesondere bei schlechter WLAN-Verbindung, kann mehrere Sekunden dauern, solange erscheint "Leer" auf dem Display.

Mit / / / navigieren Sie und wählen den gewünschten Titel aus, drücken Sie OK um die Wiedergabe zu starten oder zu beenden. Drücken Sie um Informationen zum gespielten Titel anzuzeigen.

Drücken Sie Info, um Informationen zum gespielten Titel anzuzeigen.

Tipps: Das Radio kann nur Dateinamen mit bis zu 40 Schriftzeichen lesen. Es muss sich um lateinische Schriftzeichen handeln. Kann ein Musiktitel im UPnP-Modus nicht gelesen werden, so benennen Sie die Datei um.

Kann der Titel immer noch nicht gelesen werden, so wandeln Sie die Datei in ein anderes Format um.

16.2. Wiedergabeliste

Sie können eine Wiedergabeliste Ihrer Lieblingsmusik über UPnP erstellen. Zur Wiedergabe halten Sie OK zum Speichern in Meine Wiedergabeliste gedrückt.

16.3. Wiedergabeliste löschen

Sie können alle Titel in der Wiedergabeliste löschen.

17. Einstellungen

17.1. Zeitanzeige

Wählen Sie die Darstellung der Uhrzeit im Standby-Modus aus: Analog oder Digital

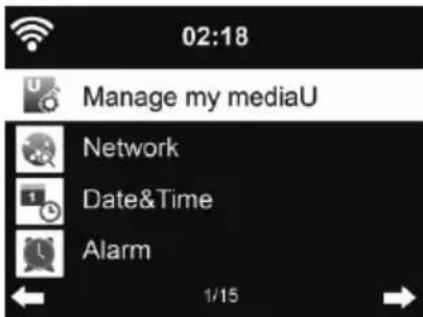

17.2. My mediaU verwalten

Bei Aktivierung wird My mediaU im Hauptmenü angezeigt.

Bestehen mehrere mediaU Konten für das DR 690 CD, so wählen Sie das Standardkonto aus, mit dem Sie sich einloggen möchten. Im Abschnitt 14 auf Seite 12 finden Sie weitere Informationen zur mediaU Kontoeinrichtung.

17.3. Netzwerk

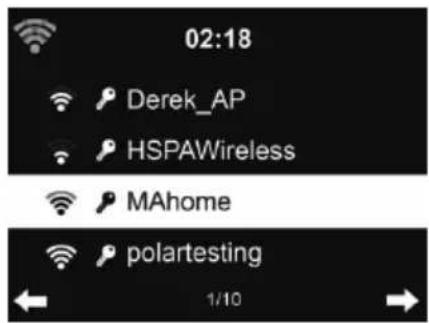

17.3.1. Funknetz-Einstellung

Aktivieren/deaktivieren Sie das WLAN-Netzwerk. Bei Aktivierung des WLAN-Netzwerks verbindet sich das Radio automatisch mit dem Netzwerk.

Wählen Sie den gewünschten Zugangspunkt.

Geben Sie den Netzwerkschlüssel zur Verbindung mit dem WLAN ein. Bei Fehleingabe drücken Sie zum Korrigieren.

17.3.2. Funknetz (WPS)

Verwenden Sie einen Router mit WPS/QSS-Taste, so können Sie ihre Netzwerkverbindung auch einfach mit der WPS-Funktion einstellen. Rufen Sie die Funktion auf und drücken Sie die WPS/QSS-Taste auf Ihrem Router innerhalb von 120 Sekunden. Die Verbindung zwischen dem Router und dem DR 690 CD wird dann automatisch konfiguriert.

17.3.3. Manuelle Konfiguration

Wählen Sie DHCP (mit automatischer IP-Zuordnung) oder geben Sie die IP-Adresse für die Drahtlosnetzwerkverbindung manuell ein.

Bei Auswahl der manuellen Einstellung für eine verkabelte Verbindung messen Sie folgende. Eingaben machen:

1. SSID (Name des Zugangspunkts);
2. IP-Adresse;
3. Subnetzmaske;
4. Standardgateway;
5. Primärer DNS-Server;
6. Sekundärer DNS-Server.

Wählen Sie (Verwalten) spezifisches Netzwerk, falls Sie mehr als eine Netzwerkverbindung innerhalb des Bereichs eingerichtet haben.

17.3.4. Netzwerk prüfen beim Einschalten

Wenn Sie diese Funktion aktivieren, sucht das Radio nach dem Einschalten automatisch einen verfügbaren Zugangspunkt.

Wird keine Drahtlosnetzwerkverbindung gefunden, so wird das WLAN-Symbol oben links durchkreuzt angezeigt.

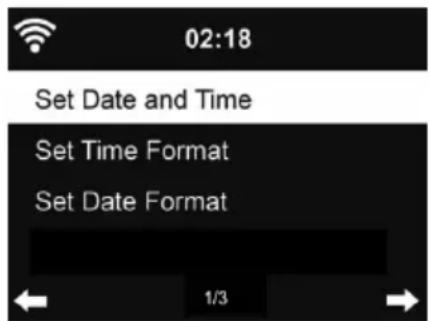

17.4. Datum & Uhrzeit

Wählen Sie unter Datum und Zeit einstellen zwischen Manuell einstellen und Automatisch erkennen. - Stellen Sie Datum und Uhrzeit ein. Nur bei Manuell nötig. - Stellen Sie das Zeitformat als 12 Stunden oder 24 Stunden (Standard) ein. - Stellen Sie das Datumsformat für YY (Jahr), MM (Monat) und DD (Tag) - YY/MM/DD, DD/MM/YY (Standard) oder MM/DD/YY ein. - Aktivieren/deaktivieren (Standard) Sie Sommer-/Winterzeit (DST). Nur bei Manuell verfügbar.

Bei verbundenem Drahtlosnetzwerk ist GMT (+00:00) eine Zeitreferenz für die Uhrzeiteinstellung. Nehmen Sie die Einstellung entsprechend Ihrer Zeitzone vor.

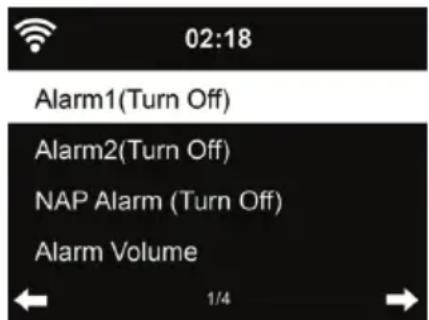

17.5. Wecker

Sie können 2 entsprechende Alarmzeiten einstellen (Wecker 1 und Wecker 2). Außerdem können Sie in diesem Menü den Schlaf-Timer (Schlummer-Wecker) aktivieren, welcher Sie

nach 5/10/20/30/60/90/120 Minuten weckt. Drücken Sie Alarm auf der Fernbedienung, um das Menü direkt aufzurufen. Alarm1 und 2 sind gewöhnliche Weckalarme. Stellen Sie die Alarmzeit täglich, einmalig oder an bestimmten Wochentagen ein. Wählen Sie als Signalquelle entweder Signalton, Melodie, Internet-Radio oder UKW-Radio aus. Wenn Sie alle gewünschten Einstellungen vorgenommen haben, verlassen Sie die Alarminstellungen über die Taste Alarm.

Bitte beachten Sie, dass nur ein Sender für beide Alarme gewählt werden kann. Zum Alarmzeitpunkt verbindet sich das Gerät mit dem Internet, sofern das eingestellte Netzwerk verfügbar ist. Daher kann es einen Moment dauern, bis nach dem Alarm das Radio spielt. Wird innerhalb von einer Minute kein Netzwerk gefunden, so stellt sich der Alarm automatisch auf Melodie um.

Bei Aktivierung des Schlummer-Weckers erfolgt ein Weckalarm nach 5/10/20/30/60/90/120 Minuten, abhängig von der Einstellung.

Wählen Sie Wecker-Lautstärke, um die Lautstärke des Alarms einzustellen.

Nach der Alarminstellung wird oben im Display ein Uhrensymbol angezeigt. Das Uhrensymbol mit der Weckzeit wird auch deutlich im Standby-Modus angezeigt.

Während des Alarms drücken Sie eine beliebige Taste, um den Schlummermodus aufzurufen. Der Alarm erfolgt dann erneut nach 5 Minuten. Drücken Sie , um den Alarm zu beenden.

17.6. Timer

Über die Pfeiltasten / können Sie den Timer in Sekundenschritten einstellen. OK startet und unterbricht den Timer im Menü. Angehalten kann er wieder verstellt werden. Der Timer zählt rückwärts und piept, wenn er 00:00 erreicht hat. Jede Taste auf der Fernbedienung oder dem Gerät beendet den Alarm. Bei laufendem Timer kann in jedem Modus gewechselt werden, die verbleibende Zeit wird dann oben rechts im Display angezeigt.

17.7. Ein-Ausschalttimer

Mit dieser Funktion können Sie das Radio zu einer bestimmten Zeit automatisch ein- und auch wieder ausschalten lassen.

Wählen Sie, wie oft Sie die Funktion wiederholen wollen (täglich, einmalig oder an bestimmten Wochentagen). Danach bestimmen Sie die Start- und die Stop-Zeit der automatischen Wiedergabe und zuletzt können Sie noch die gewünschte Quelle (Internet-, DAB+ oder UKW-Radio) wählen.

17.8. Sprache

Wählen Sie eine der 17 Sprachen: English / Deutsch / Español / Français / Português / Nederlands / Italiano / Yüstkni / Svenska / Norsk / Dansk / Magyar / Česky / Slovenský / Polski / Türkei / Suomi

17.9. Dimmer

Stellen Sie die Helligkeit der Hintergrundbeleuchtung des Displays ein.

Bei Auswahl des Energiesparmodus können Sie die Displayhelligkeit im Stand-by-Modus oder wenn für 15 Sekunden keine Taste gedrückt wurde, einstellen.

Mit Einschalten bleibt das Display durchgehend beleuchtet. Bei dieser Auswahl können Sie ebenfalls die Helligkeit des Displays einstellen.

Die nachfolgende Tabelle zeigt, wie die Dimmer-Einstellungen die Bildschirmbeleuchtung beeinflussen werden:

Wahl Helligeitsstufe	Bei Wiedergabe	Im Standby
Energiesparmodus	Wie von Ihnen eingestellt	Die Bildschirmhelligkeit wechseln nach 15 Sekunden zu der von Ihnen eingestallenStromspar-Helligkeit	Die Bildschirmhelligkeit wechseln nach 15 Sekunden zu der von Ihnen eingestallenStromspar-Helligkeit
Einschalten	Wie von Ihnen eingestellt	Der Bildschirm bleibt immer auf der eingestallenStelligeitsstufe	Die Bildschirmhelligkeit wechseln nach 15 Sekunden zu der von Ihnen eingestallenStromspar-Helligkeit

17.10. Anzeige

Wählen Sie aus, ob das Display in Farbe oder Schwarz/Weiß (monochrom) angezeigt werden soll.

17.11. Energieeinstellungen

Wählen Sie den Energieverwaltungs-Timer (5/15/30 Minuten), mit dem das Radio automatisch in den Stand-by-Modus versetzt wird, wenn keine Netzwerkverbindung besteht.

Mit „Ausschalten“ ignorieren Sie die Energiesparfunktion.

17.12. Sleeptimer

Schalten Sie den Sleeptimer aus oder stellen Sie ihn auf 15/30/60/90/120/150/180 Minuten ein. Ein Bettsymbol mit den verbleibenden Minuten wird oben rechts im Display angezeigt. Nach dem Countdown schaltet sich das DR 690 CD automatisch aus. Drücken Sie Sleep auf der Fernbedienung, um diese Funktion direkt aufzurufen.

17.13. Internet Radio

Unter dem Menüpunkt Zwischenspeicher können Sie die Pufferzeit der Musikwiedergabe auf 2/4/8 Sekunden einstellen, um eventuell auftretende Verbindungsprobleme zu minimieren.

Unter dem Menüpunkt Tonqualität können Sie zwischen Hoch oder Niedrig wählen.

17.14. Wetter

Das DR 690 CD kann im Stand-by-Modus aktuelle Wetterinformationen anzeigen (siehe Abschnitt "11.1. Wetterinformationen" auf Seite 11). Schalten Sie das Stand-by-Display ein und stellen Sie die Temperatureinheit (°C oder °F) ein, um im Stand-by-Modus das Wetter angezeigt zu bekommen.

Ist die Funktion eingeschaltet, so schaltet das Display im Stand-by-Modus zwischen Uhrzeit und Wetter um.

17.15. DAB/UKW Einstellungen

Im UKW-Modus können Sie zwischen Mono oder Stereo-Empfang auf UKW wählen. Ein schlecht zu empfangender Sender (Rauschen) ist in Mono oft rauschfreier zu empfangen.

Im Menü UKW- oder DAB-Empfindlichkeit lässt sich sowohl die Such- als auch die Stereo-Empfindlichkeit in drei Stufen einstellen.

Unter UKW- oder DAB Service following lässt sich einstellen, ob das Radio im UKW oder DAB Modus die Umschaltmöglichkeit zu Internetradio anbieten soll. Wenn der aktuelle UKW oder DAB Sender auch über Internetradio verfügbar sein sollte, werden unten rechts 2 Symbole angezeigt. Halten Sie die OK-Taste gedrückt, um den aktuellen Sender über Internetradio zu hören. Dies kann praktisch sein, wenn der Sender über UKW/DAB gerade schwachen Empfang hat.

17.16. Lokale-Station-Einstellung

Es gibt eine Verknüpfung Lokale Station unter Internet Radio (siehe Abschnitt 7.3 auf Seite 8), sodass Sie schnell die Senderliste Ihres Standorts aufrufen können.

Unter "Lokale Einstellung" können Sie ihren Standort manuell einstellen oder die Erkennung des Standorts durch das System automatisch detektieren lassen. Das System erkennt den Standort entsprechend der IP-Adresse des verbundenen Netzwerks.

17.17. Wiedergabe-Einstellung

Wählen Sie den Wiedergabemodus für die CD-Wiedergabe:

- Aus: stoppt die Wiedergabe am Ende der CD - Alle wiederholen: wiederholt alle Titel der CD endlos oft - Eins wiederholen: wiederholt nur das gewählte Lied endlos oft - Zufällig: spielt die Lieder der CD in zufälliger Reihenfolge ab

17.18. Gerät (DLNA-Einstellung)

Der Standard-Gerätename für DLNA ist ALBRECHT DR 690 CD. Hier können Sie den Namen für die DLNA-Einstellung ändern.

17.19. Equalizer

Die Standardeinstellung für den Equalizer ist Rock. Sie können zwischen Normal, Mittig, Jazz, Rock, Soundtracks, Klassik, Pop, Nachrichten oder MyEQ wählen.

Wenn Sie bei einer Equalizer-Voreinstellung drücken, können Sie individuell die Tiefen, Bässe und Loudness ändern und festlegen.

17.20. Fortsetzen der Wiedergabe

Das System ist standardmäßig auf die Fortsetzung der Wiedergabe des Internetradios eingestellt, wenn der Netzstecker entfernt wird. Bei Deaktivierung der Funktion startet das System im Hauptmenü, wenn es wieder eingeschaltet wird.

17.21. Software-Update

Aktualisierung der Software. Befindet sich eine aktualisierte Softwareversion auf dem Server, so benachrichtigt Sie das System bei Rückkehr in das Hauptmenü.

17.22. Auf Werkseinstellung zurücksetzen

Nach der Rücksetzung des DR 690 CD startet automatisch der Einrichtungsassistent wie bei der ersten Verwendung des Gerätes. Sie müssen erneut eine Sprache wählen und die Netzwerkeinstellungen vornehmen.

Deutsch

18. AirMusic Control App

Das DR 690 CD kann mit einem Smartphone via App gesteuert werden. Wir empfehlen dafür die App „AirMusic Control“. Neben der Steuerung des Radios können mittels der App auch die lokalen Musikdateien des Smartphones auf dem DR 690 CD wiedergegeben werden. Aufgrund häufiger Updates ist die Anleitung der App nur online verfügbar. Um diese herunterzuladen, besuchen Sie bitte www.alan-electronics.de und geben die Artikelnummer 27690 in das Suchfeld ein. Sie finden die Produktseite des DR 690 CD, auf der Sie im Reiter „Bedienungsanleitungen“ die AirMusic Control Anleitung finden.

Die App selbst ist für Android und iOS verfügbar. Sie kann hier heruntergeladen werden:

Android:

Apple iOS:

19. Technische Daten

Modell-Nummer Albrecht DR 690 CD
Beschreibung Radio mit Internetradio/D	AB+/UKW/Bluetooth/CD
Anzeige 2,8" / 320 x 240 TFT-Farbdisplay
Netzwerkunterstützung IEEE802.11b/g/n (WLAN)
WLAN-Schlüssel WEP, WPA, WPA2 (FSK) und WPS
Sendefrequenzen und -leistungen WLAN	N: 2,3995 - 2,4845 GHz; 100 mW Bluetooth: 2,402 - 2,480 GHz; 1 mW
Streaming UPnP, DLNA
Unterstützte Wiedergabeformate MP3/AAC/AAC+/WMA/FLAC 32kbps => 320kbps
Netzteil Eingang: 100-240V, 50/60Hz, 0	.8A / Ausgang: 12V/2.5A
Leistungsaufnahme Stand-by-Modus 2	W
Betriebstemperatur	-10 °C - 40 °C
Anschlüsse	DC IN Netzeileingang Line In (3.5mm) Kopfhörer (3,5 mm Klinkenbuchse)
Abmessungen	380 mm (B) x 160 mm (H) x 220 mm (T)
Gewicht 3100 g

1. Fehlerbehebung

Fehler Abhilfe
Das Gerät schaltet sich nicht ein. 1.	Überprüfen Sie, ob das Netzteil korrekt angeschlossen ist.2. Das Gerät zeigt Fehlfunktionen, wenn es in Bereichen mit starken Funkstörungen verwendet wird. Das Gerät arbeitet wieder normal, sobald die Funkstörungen nicht mehr vorliegen.
Kein Ton 1. Schalten Sie den Ton	ein, er könnte stumm geschaltet sein.2. Erhöhen Sie die Lautstärke.
Netzwerkverbindung kann nicht aufgebaut werden.	1. Überprüfen Sie die WLAN-Funktion.2. Stellen Sie eine IP-Adresse auf dem Gerät ein.3. Aktivieren Sie die DHCP-Funktion des Routers und stellen Sie die Verbindung am Gerät wieder her.4. Eine Firewall ist im Netzwerk aktiviert – behmen Sie die Einstellung des entsprechenden Programms so vor, sodass ein Zugriff möglich ist.5. Schalten Sie das Gerät aus und wieder ein.
Kein Sender gefunden. 1. Überprüfen Sie das Netzwerk sowie Zugangspunkt und Firewall.2. Der Sender überträgt möglicherweise gerade nicht, versuchen Sie es später erneut oder wahren Sie einen anderen Sender.3. Der Link des Senders wurde geändert oder der Sender überträgt nicht mehr – wenden Sie sich für Informationen an den Anbieter.4. Der Link des manuell hinzugeführten Senders ist nicht korrekt, geben Sieihn erneut ein.
Hintergrundrauschen im UKW-Modus.	1. Überprüfen/drehen Sie die UKW-Antenne.2. Setzen Sie das Radio um.
Alarm Funktioniert nicht. 1. Schalte	Sie den Alarm ein.2. Aufgrund der Lautstärke-Einstellung lesen Sie die Lösungen von „Kein Ton".3. Als Quele des Alarms wurde Internet-Radio eingestellt, aber es gibt keine Netzwerkverbindung. Ändern Sie die Quele des Alarms oder konfigurieren Sie die Verbindung erneut.
DLNA-Streaming ist nicht möglich.	1. Überprüfen Sie die Netzwerkverbindung. Das DR 690 CD und Ihr Gerät müssen sich auf dem gleichen Netzwerk befinden; vergewissern Sie sich, dass das Netzwerk in Ordnung ist.2. Vergewissern Sie sich, dass die Einstellungen auf Ihrrem Gerät korrekt sind.

21. Wichtige Sicherheitshinweise

• Lesen Sie diese Anweisungen. Bewahren Sie die Anweisungen auf.
• Beachten Sie alle Warnungen.
• Befolgen Sie alle Anweisungen.
• Verwenden Sie dieses Gerät nicht in der Nähe von Wasser.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Blockieren Sie keine Lüftungsöffnungen. Bei der Installation sind die Anweisungen des Herstellers zu befolgen.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie z. B. Heizkörpern, Heizregistern, Öfen oder anderen Geräten (einschließlich Verstärkern) auf, die Wärme abgeben.
• Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass nicht auf das Netzkabel getreten oder das Kabel eingeklemmt werden kann.
• Verwenden Sie nur die vom Hersteller angegebenen Halterungen/Zubehörteile.
• Ziehen Sie bei Gewittern oder bei längerer Nichtbenutzung den Stecker aus der Steckdose.
• Überlassen Sie alle Kundendienstarbeiten qualifiziertem Fachpersonal. Kundendienst ist erforderlich, wenn das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn das Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremdkörper hineinfielen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert, oder wenn es heruntergefallen ist. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden, und es dürfen keine mit Flüssigkeit gefüllten Behälter, wie z. B. Vasen, auf den Apparat gestellt werden.
• Vermeiden Sie die Überlastung der Steckdose. Verwenden Sie nur die angegebene Stromquelle.
• Verwenden Sie nur vom Hersteller angegebene Ersatzteile.
• Das Produkt kann nur an einer Wand montiert werden, wenn dies vom Hersteller empfohlen wird.
• Bitten Sie den Wartungstechniker nach Abschluss der Wartungs- oder Reparaturarbeiten an diesem Gerät, einen Sicherheitscheck durchzuführen.

22. Garantie und Informationen zum Recycling

Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten.

22.1. Zwei Jahre Garantie ab Kaufdatum

Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. Diese Garantie umfasst alle Ausfälle durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der Gewährleistungsfrist, ausgenommen Abnutzung wie leere Batterien, Kratzer auf dem Display, defekte Gehäuse, defekte Antenne und Defekte aufgrund externer Einflüsse wie Korrosion, Überspannung durch unsachgemäße externe Stromversorgung oder die Verwendung ungeeigneter Zubehörteile. Mängel, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden, sind ebenfalls von der Garantie ausgeschlossen.

Wenden Sie sich im Fall eines Garantieanspruchs bitte an Ihren Händler. Der Händler repariert oder tauscht das Gerät aus oder er leitet es an ein autorisiertes Service-Center weiter.

Sie können sich auch direkt an unseren Service-Partner wenden. Bitte fügen Sie dem Gerät Ihren Kaufbeleg bei und beschreiben Sie die Fehlfunktion so genau wie möglich.

23. CE-Konformitätserklärung

Standards und Richtlinien

CE Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell DR 690 CD in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/

23.1. EEAG und Recycling

Die europäischen Gesetze verbieten die Entsorgung von alten oder defekten elektrischen oder elektronischen Geräten über den Hausmüll. Zur Entsorgung geben Sie das Gerät zwecks Recycling an eine Sammelstelle in ihrer Gemeinde. Dieses System wird von der Industrie finanziert und stellt eine umweltgerechte Entsorgung und die Wiederverwertung von wertvollen Rohstoffen sicher.

24. Serviceadresse

Technische Hotline (für in Deutschland verkaufte Geräte)

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail:

[e-mail]

Druckfehler vorbehalten.

© 2021 Alan Electronics GmbH

Daimlerstraße 1g - 63303 Dreieich - Deutschland

ALBRECHT

ALBRECHT DR 690 CD

14.11. Power Management

Alan Electronics GmbH

Service

Daimlerstraße 1g

63303 Dreieich

Deutschland

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Allemagne

Alan Electronics GmbH

Service

Daimlerstraße 1g

D-63303 Dreieich

Deutschland
