Produkttyp	Multimedia-Radio mit DAB+-Empfänger
Marke	JVC
Modell	KD-X38MDBT
Abmessungen (ca.)	1 DIN (178 x 50 x 160 mm)
Gewicht (ca.)	1,0 kg
Stromversorgung	12 V Gleichspannung, negative Masse
Max. Ausgangsleistung	50 W × 4
Disc-Kompatibilität	Keine (Modell ohne CD-Laufwerk)
Audioquellen	USB, AUX, DAB+, FM/AM, Bluetooth, Spotify
Unterstützte Audioformate (USB)	MP3, WMA, WAV, FLAC
Bluetooth	Version 4.2, Profile HFP, A2DP, AVRCP, PBAP, SPP
Audioeinstellungen	Voreingestellter und parametrischer Equalizer, Hochpass-/Tiefpassfilter, Zeitausrichtung
Anzeige	LCD-Bildschirm mit anpassbarer Hintergrundbeleuchtung
Wartung und Reinigung	Reinigen Sie die Frontplatte mit einem trockenen Silikontuch; reinigen Sie die Anschlüsse mit einem Wattestäbchen
Sicherheit	Nicht während der Fahrt verwenden, wenn es ablenkt; Lautstärke so einstellen, dass Außengeräusche hörbar sind; vor der Installation die Batterie abklemmen
Ersatzteile und Reparierbarkeit	Wenden Sie sich an einen autorisierten Service; Verschleißteile: Frontplatte, Kabelbaum, Mikrofon
Allgemeine Informationen	Hersteller: JVCKENWOOD Corp., Japan; konform mit den Richtlinien RE 2014/53/EU und RoHS 2011/65/EU

Häufig gestellte Fragen - KDX38MDBT JVC

Wie setze ich das Gerät KDX38MDBT zurück?

Lösen Sie die Frontplatte und drücken Sie innerhalb von 5 Sekunden nach dem Abklemmen den Reset-Knopf (dahinter). Dadurch werden die Werkseinstellungen wiederhergestellt, außer den gespeicherten Sendern.

Kann ich ein iPhone oder ein Android-Smartphone anschließen?

Ja, über Bluetooth für Anrufe und Musik. Für das iPhone können Sie auch das USB-Kabel verwenden. Stellen Sie sicher, dass Bluetooth auf Ihrem Telefon aktiviert ist.

Wie stelle ich Uhrzeit und Datum ein?

Halten Sie die Taste ☐·☐ (Menü) gedrückt, drehen Sie den Lautstärkeregler, um [CLOCK] auszuwählen, und stellen Sie dann in den entsprechenden Untermenüs Uhrzeit und Datum ein.

Das Gerät erkennt kein DAB-Radio, was tun?

Überprüfen Sie, ob die DAB-Antenne angeschlossen ist und ob [DAB ANT POWER] in den Tunereinstellungen auf [ON] gesetzt ist. Wenn die Antenne passiv ist, stellen Sie es auf [OFF].

Kann ich Spotify auf diesem Autoradio nutzen?

Ja, über ein Android- oder iPhone-Smartphone, das per Bluetooth oder USB verbunden ist. Die Spotify-App muss installiert und aktiv sein. Wählen Sie die Quelle SPOTIFY oder SPOTIFY BT.

Wie speichere ich einen Radiosender?

Halten Sie während des Hörens eine Nummerntaste (1 bis 6) gedrückt, um den Sender zu speichern. Sie können auch den Voreinstellungsmodus verwenden, indem Sie den Lautstärkeregler gedrückt halten.

Was tun, wenn der Ton stummgeschaltet ist oder kein Ton kommt?

Überprüfen Sie die Lautstärke und den Stummstatus (drücken Sie den Lautstärkeregler zum Aufheben). Stellen Sie sicher, dass die Lautsprecherkabel richtig angeschlossen sind und die Quelle korrekt ausgewählt ist.

Wie reinige ich das Autoradio?

Verwenden Sie ein weiches, trockenes Tuch (Silikon) zum Abwischen der Frontplatte. Für die Anschlüsse lösen Sie die Frontplatte und reinigen Sie vorsichtig mit einem Wattestäbchen. Keine Lösungsmittel verwenden.

Kann ich einen USB-Stick anschließen?

Ja, schließen Sie einen USB-Stick mit FAT12/16/32-Formatierung am USB-Anschluss an. Das Gerät liest Dateien in MP3, WMA, WAV und FLAC. Die Quelle wechselt automatisch auf USB.

Das Display zeigt « PROTECTING », was bedeutet diese Meldung?

Dies weist auf Überhitzung oder einen Kurzschluss hin. Schalten Sie das Gerät aus, überprüfen Sie die Lautsprecheranschlüsse und Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG KDX38MDBT JVC

Entsorgung von gebrauchten elektrischen und elektronischen Geräten und Batterien (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte)

Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt werden darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten und batterien abgegeben werden muss.

Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.

Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben.

Achtung: Das Zeichen „Pb“ unter dem Symbol für Batterien zeigt an, dass diese Batterie Blei enthalt.

Kennzeichnung von Geräten mit Laser-Abtastern

Das Etikett ist am Chassis/Gehäuse angebracht und besagt, dass sich die Komponente Laserstrahlen bedient, die als Laserstrahlen der Klasse 1 klassifiziert wurden. Dies weist darauf hin, dass sich das Gerät Laserstrahlen bedient, die einer schwächeren Klasse angehören. Das bedeutet, dass durch den sehr schwachen Laserstrahl keine Gefahr durch gefährliche Strahlungen außerhalb des Geräts besteht.

Konformitätserklärung in Bezug auf die RE-Vorschrift 2014/53/EU Konformitätserklärung in Bezug auf die RoHS-Vorschrift 2011/65/EU

Hersteller:

JVCKENWOOD Corporation

3-12, Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN

EU-Vertreter:

JVCKENWOOD Europe B.V.

Amsterdamseweg 37, 1422 AC UITHOORN, THE NETHERLANDS

Hiermit erklärt JVCKENWOOD, dass das Funkgerät "KD-T922BT/KD-DB622BT/KD-X38MDBT" der Richtlinie 2014/53/EU entspricht.

Der volle Text der EU-Konformitätserklärung steht unter der folgenden Internetadresse zur Verfügung:

http://www.jvc.net/cs/car/eudoc/

Nederlands

Vor der Inbetriebnahme.... 3

Grundlagen....4

Frontblende (KD-T922BT)

Frontblende (KD-DB622BT)

Frontblende (KD-X38MDBT)

Erste Schritte 7

1 Bestätigen Sie den Übergangstyp und brechen Sie die Demonstration ab

2 Stellen Sie die Uhrzeit und das Datum ein

3 Einstellen der grundlegenden Einstellungen

Digitalradio....9

Analogradio....11

CD/USB/iPod....13

AUX....15

Spotify 16

JVC Remote-Anwendung 17

Bluetooth ^® 18

Bluetooth — Verbindung

Bluetooth — Handy

Bluetooth — Audio

Audioeinstellungen 25

Display-Einstellungen....31

Zur Bezugnahme 33

Wartung

Weitere Informationen

Ändern der Display-Information

Fehlersuche ....37

Einbau/Anschluss 39

Technische Daten 44

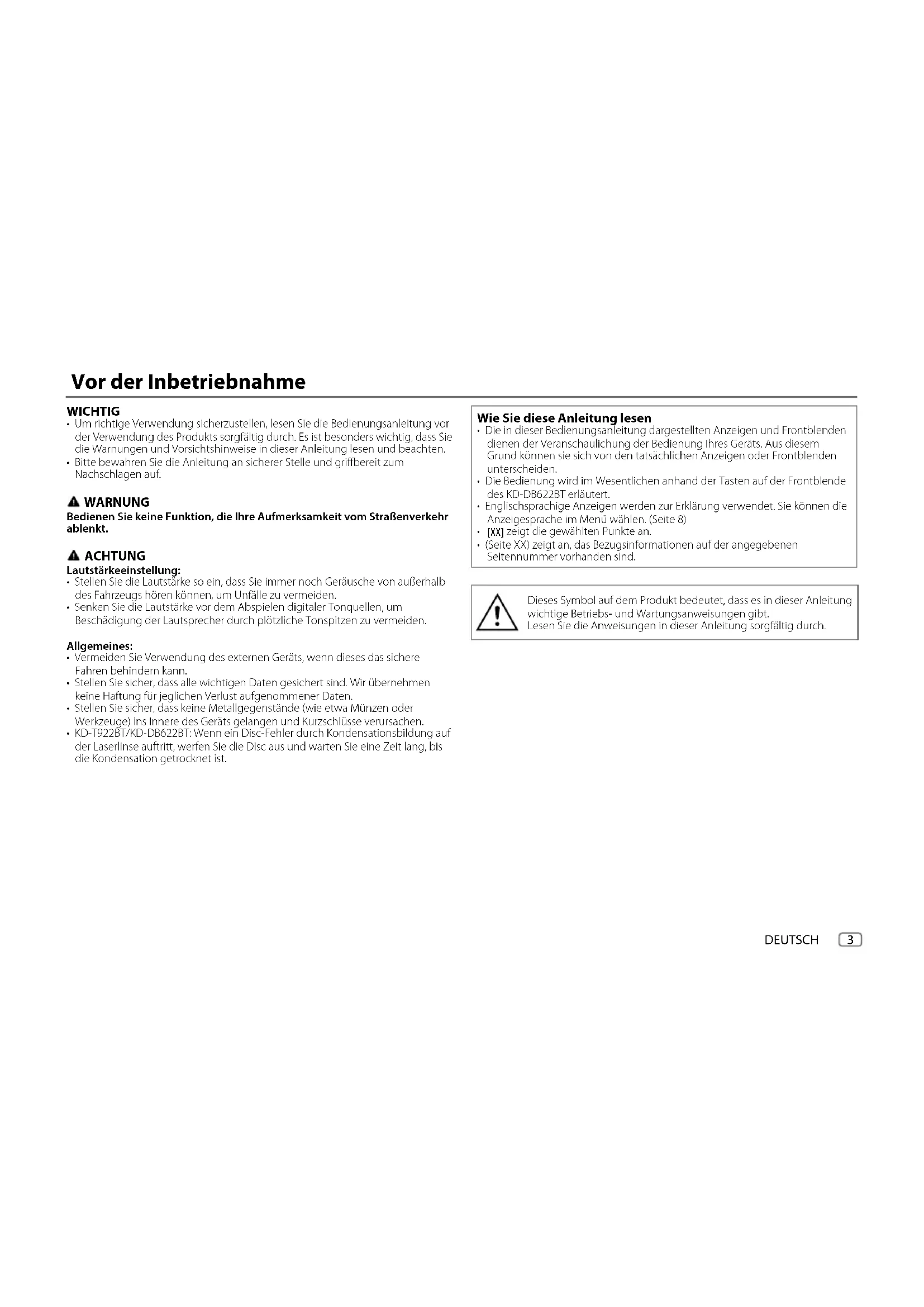

Vor der Inbetriebnahme

WICHTIG

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.
• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf.

▲ WARNING

Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt.

ACHTUNG

Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.
• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden.

Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.
• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.
• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.
• KD-T922BT/KD-D3622BT: Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

Wie Sie diese Anleitung lesen

• Die in dieser Bedienungsanleitung dargestellten Anzeigen und Frontblenden dienen der Veranschaulichung der Bedienung Ihres Geräts. Aus diesem Grund können sie sich von den tatsächlichen Anzeigen oder Frontblenden unterscheiden.
• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des KD DB622BT erläutert.
- Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im Menü wählen. (Seite 8)
• [XX] zeigt die gewählten Punkte an.
- (Seite XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind.

Dieses Symbol auf dem Produkt bedeutet, dass es in dieser Anleitung wichtige Betriebs- und Wartungsanweisungen gibt. Lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch.

Grundlagen

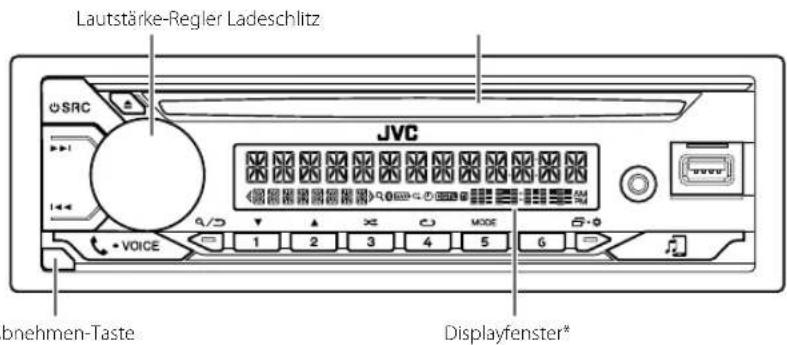

Frontblende

KD-T922BT:

Lautstärke-Regler Ladeschlitz JVC V/OICE 1 2 3 4 5 6 bnehmen-Taste Displayfenster*

* Nur für Illustrationszwecke.

Anbringen

Abnehmen

Rücksetzen

Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor.

Zum Auf der Frontblende

Einschalten	Drücken Sie Ⓧ SRC. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	• Drücken Sie Ⓧ SRC wiederholt. • Drücken Sie Ⓧ SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie Ⓧ wiederholt. (Seite 35)

Grundlagen

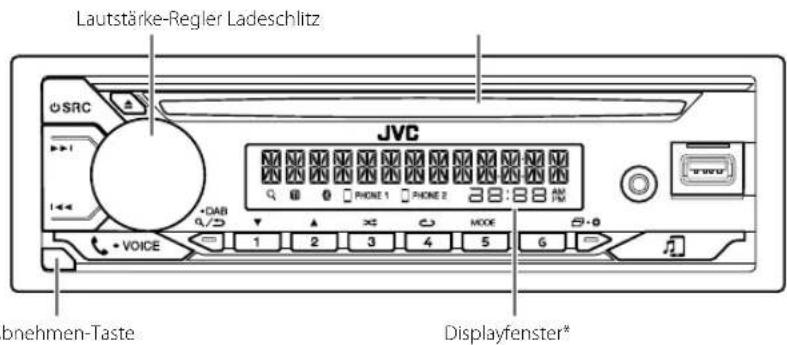

Frontblende

KD-DB622BT:

Lautstärke-Regler Ladeschlitz JVC +DAB voice 1 2 3 4 5 6 bnehmen-Taste Displayfenster*

* Nur für Illustrationszwecke.

Anbringen

Abnehmen

Rücksetzen

Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor.

Zum Auf der Frontblende

Einschalten	Drücken Sie Ⓧ SRC.· Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe.· Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	· Drücken Sie Ⓧ SRC wiederholt.· Drücken Sie Ⓧ SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie Ⓧ wiederholt. (Seite 36)

Grundlagen

Frontblende

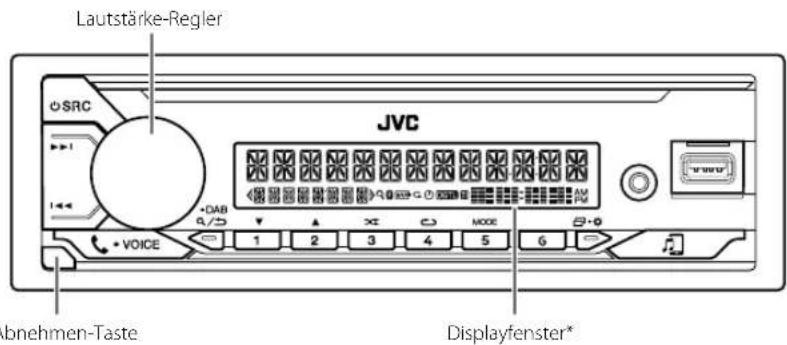

KD-X38MDBT:

Lautstärke-Regler JVC bnehmen-Taste Displayfenster*

* Nur für Illustrationszwecke.

Anbringen

Abnehmen

Rücksetzen

Nehmen Sie einen Reset am Gerät innerhalb von 5 Sekunden nach dem Abnehmen der Frontblende vor.

Zum Auf der Frontblende

Einschalten	Drücken Sie Ⓧ SRC. • Zum Ausschalten halten Sie die Taste gedrückt.
Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler.
	Drücken Sie den Lautstärke-Regler zum Stummschalten des Tons oder zum Pausieren der Wiedergabe. • Zum Abbrechen drücken Sie die Taste erneut. Die Lautstärke wird vor dem Stummschalten oder Pause auf den vorherigen Pegel zurückgestellt.
Quelle auswählen	• Drücken Sie Ⓧ SRC wiederholt. • Drücken Sie Ⓧ SRC, und drehen Sie dann den Lautstärke-Regler innerhalb von 2 Sekunden.
Ändern der Display-Information	Drücken Sie ⭕● wiederholt. (Seite 35)

ErsteSchritte

JVC 4/25 9-0

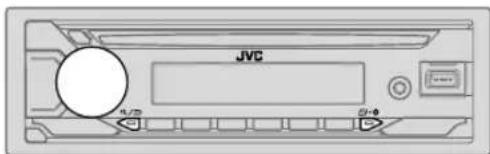

Bestätigen Sie den Übergangstyp und brechen Sie die Demonstration ab

Beim ersten Einschalten des Geräts (oder [FACTORY RESET] ist auf [YES] gestellt, siehe Seite 8), erscheint Folgendes im Display: "2-WAY X'OVER" oder "3-WAY X'OVER" → "PRESS" → "VOLUME KNOB" → TO CONFIRM".

1 Drücken Sie den Lautstärke-Regler zum Bestätigen des aktuellen Übergangstyps. Dann erscheint folgendes in der Anzeige: "CANCEL DEMO" → "PRESS" → "VOLUME KNOB".
• Zum Ändern des Übergangstyps siehe Seite 27.
2 Drücken Sie den Lautstärke-Regler. [YES] ist für das ursprüngliche Setup gewählt.
3 Drücken Sie den Lautstärke-Regler erneut. "DEMO OFF" erscheint.

Stellen Sie die Uhrzeit und das Datum ein

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK] und drücken Sie dann den Regler.

Zum Einstellen der Uhr

3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK ADJUST] und drücken Sie dann den Regler.
4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie die Zeit in der Reihenfolge "Stunde" → "Minute" ein.
5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT] und drücken Sie dann den Regler.
6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H], und drücken Sie dann den Regler.

Zum Einstellen des Datums

7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATE SET], und drücken Sie dann den Regler.
8 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stellen Sie das Datum in der Reihenfolge "Tag" → "Monat" → "Jahr".
9 Drücken Sie 20m beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3.

Einstellen der grundlegenden Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3.

Standard: [XX]

[SYSTEM]
[KEY BEEP]	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) (Seite 27)[ON]: Aktiviert den Tastenberührungston.; [OFF]: Deaktiviert.
[SOURCESELECT]
[AM SRC]*1	[ON]: Aktiviert Sie AM in der Quellenwahl.; [OFF]: Deaktiviert. (Seite 11)
[SPOTIFY SRC]*1	[ON]: Aktiviert Sie SPOTIFY/SPOTIFY BT in der Quellenwahl.;[OFF]: Deaktiviert. (Seite 16)
[BT AUDIO SRC]*1	[ON]: Aktiviert Sie BT AUDIO in der Quellenwahl.; [OFF]: Deaktiviert. (Seite 24)
[BUILT-IN AUX]*1	[ON]: Aktiviert Sie AUX in der Quellenwahl.; [OFF]: Deaktiviert. (Seite 15)

*1: (siehe Seite 8)

ErsteSchritte

[F/W UPDATE]*2
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie.
[UPDATE DAB] (für KD-DB622BT/KD-X38MDBT)
[F/W UP xxxxx]	[YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführt).Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie.
[FACTORYRESET]	[YES]: Setzt die Einstellungen auf Standardwerte zurück (ausgenommen gespeicherte Sender). ; [NO]: Hebt auf.
[CLOCK]
[TIME SYNC]	[ON]: Die Uhrzeit wird automatisch mit den Uhrzeit-Daten (CT) im -Daten (Uhrzeit) im FM (UKW) Radio Data System (für KD-T922BT) oder DAB-Signaleingestellt (für KD-DB622BT/KD-X38MDBT). ; [OFF]: Hebt auf.
[CLOCK DISPLAY]	[ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; [OFF]: Hebt auf.

[ENGLISH]
[PYCCKIЙ]	Wählen Sie die Anzeigesprache für das Menü und die Musik-Information, wo zutreffend.Als Standard ist [ENGLISH] ausgewählt.
[ESPANOL]
[FRANCAIS]
[DEUTSCH]*3
[DEMO MODE]	[ON]: Aktiviert die Displaydemonstration automatisch, wenn ca. 15 Sekunden lang keine Bedienung erfolgt. ; [OFF]: Deaktiviert.

*1 Nicht angezeigt, wenn die entsprechende Quelle gewählt ist.
*2 Firmware-Downgrade ist untersagt.
*3 Nur für KD-T922BT.

Digitalradio (für KD-DB622BT/KD-X38MDBT)

Wissenwertes über DAB (Digital Audio Broadcasting)

DAB ist eines der heute verfügbaren digitalen Rundfunksendesysteme. Es kann Klang in Digitalqualität ohne störende Interferenzen oder Signalverzerrung liefern. Außerdem kann dieser Dienst Text, Bilder und Daten übermitteln. Im Gegensatz zu FM (UKW) Sendungen, wo jedes Programm auf seiner eigenen Frequenz übertragen wird, kombiniert DAB mehrere Programme ("Dienste" genannt), um ein sogenanntes "Ensemble" zu bilden. Die "Primärkomponente" (Hauptrundfunksender) wird manchmal von einer "Sekundärkomponente" begleitet, die zusätzliche Programme oder andere Informationen enthalten kann.

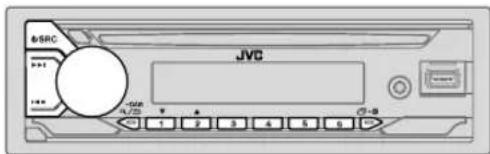

JVC 1 2 3 4 5 6 7 8 SRC P01 P0K GAR 4/20 (7-8)

• KD-X38MDBT: Die "DGTL"-Anzeige leuchtet auf, wenn das DAB-Digitalsignal empfangen wird und blinkt, wenn ein RDS-Signal empfangen wird.
• Die Einheit schaltet automatisch auf DAB-Alarm, wenn ein Alarmsignal von einer DAB-Sendung empfangen wird.

Vorbereitung:

1 Schließen Sie eine DAB-Antenne (im Handel erhältlich) an die DAB-Antennenbuchse an. (Seite 43)
2 Drücken Sie ⏻ SRC wiederholt, um DAB zu wählen.
3 Halten Sie Q/∅ DAB gedrückt, um die Aktualisierung der Dienstliste zu starten.
"DAB SORTING" erscheint, und die Aktualisierung beginnt. Die Aktualisierung dauert bis zu 3 Minuten. Keine Unterbrechung (wie Verkehrsansagen) ist während der Aktualisierung möglich.

Zum Abbrechen der Aktualisierung der Dienstliste: Halten Sie Q/∅ DAB erneut gedrückt.

Suchen Sie nach einem Ensemble

1 Drücken Sie ⏻ SRC wiederholt, um DAB zu wählen.
2 Drücken Sie ◀◀◀ / ▶▶▶, um ein Ensemble automatisch zu suchen. (oder)
Halten Sie I◄◄/►►I gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um ein Ensemble manuell zu suchen.
3 Drücken Sie ◀◀◀ / ▶▶, um einen Dienst (primär oder sekundär) zum Hören zu wählen.

Einstellungen im Speicher

Sie können bis zu 18 Dienste speichern.

Speichern eines Dienstes

Beim Hören eines Dienstes... Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.
2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.
"MEMORY" wird angezeigt, wenn der Dienst gespeichert ist.

Wählen Sie einen gespeicherten Dienst aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie DAB, um auf DAB-Suche-Wahlmodus zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [PRST] (Festsenderdienst), und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie Q/⊃ DAB gedrückt.

Digitalradio (für KD-DB622BT/KD-X38MDBT)

Wählen Sie einen Dienst

1 Drücken Sie DABum auf DAB-Suche-Wahlmodus zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [SRVC] (Dienstliste), und drücken Sie den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie Q/⊃DAB gedrückt.

Wählen Sie einen Dienst nach Namen

1 Drücken Sie DABum auf DAB-Suche-Wahlmodus zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen von [SRVC] (Dienstliste), und drücken Sie den Regler.
3 Drücken Sie 2▲ / 1▼, um das Zeichen auswählen, nach dem gesucht werden soll.
4 Drehen Sie den Lautstärke-Regler zum Wählen eines Dienstes, und drücken Sie dann den Regler.

Zum Abbrechen halten Sie Q/⊃DAB gedrückt.

Andere Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/2.

Standard: [XX]

[TUNER SETTING]
[RADIOTIMER]	(Außer bei KD-DB622BT)Schaltet das Radio zu einer spezifischen Zeit ein, ungeachtet der aktuellen Quelle.1 [ONCE]/[DAILY]/[WEEKLY]/[OFF]: Wählen Sie, wie oft der Timer eingeschaltet wird.2 [FM]/[AM]/[DAB]: Quelle auswählen.3 [01] bis [18] (für FM)/[01] bis [06] (für AM)/[01] bis [18] (für DAB): Wählen Sie den Festsender.4 Stellen Sie den Tag* und die Zeit der Aktivierung ein.2" leuchtet auf, wenn der Vorgang fertig ist.Radio Timer wird in den folgenden Fällen nicht aktiviert.· Das Gerät ist ausgeschaltet.· [OFF] ist für [AM SRC] in [SOURCE SELECT] gewählt, nachdem Radio Timer für AM gewählt wurde. (Seite 7)
[AF SET]	[ON]:Während des Hörens von DAB...Schalten Sie automatisch auf FM (UKW)-Sendung des gleichen Programms um, wenn das DAB-Signal schwach wird. Es wird automatisch auf DAB-Ton zurückgeschaltet, wenn das Signal wieder stark wird.Während des Hörens von FM (UKW)...Schalten Sie automatisch auf DAB-Sendung des gleichen Programms um (wenn verfügbar). ;[OFF]: Hebt auf.

* Nur wählbar, wenn [ONCE] oder [WEEKLY] in Schritt 1 gewählt wurde.

Digitalradio (für KD-DB622BT/KD-X38MDBT)

[TI] [ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (Die "TI"-Anzeige leuchtet auf). ; [OFF]: Hebt auf.
[PTY SEARCH] Wählen Sie einen PTY Code (Siche "PTY-Code oder Programmtyp" im Folgenden).Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
[DAB ANNOUCMNT]	[TRAVEL]/[WARNINGS]/[NEWS]/[WEATHER]/[EVENT]/[SPECIAL]/[RAD INFO]/[SPORTS]/[FINANCE]: Drchen Sie den Lautstärke-Regler, um eine Auswahl zu treffen, und drücken Sie dann den Regler."*” erscheint vor dem aktivierten Ansagetyp.Schalten Sie automatisch von jeder Quelle auf Digitalradio-Ensembles um, die einen aktivierten Ansagetyp ausstrahlen.Mehrflache Ansagen können gleichzeitig aktiviert werden.Zum Deaktivieren drücken Sie den Lautstärke-Regler erneut (" * " erlischt).
[LIST UPDATE]	[UPDATE AUTO]: Aktualisieren Sie die DAB-Dienstliste automatisch bei eingeschalteter Stromversorgung; [UPDATE MANUAL]: Aktualisiert die 0/3 DAB-Dienstliste, indem DAB gedrückt gehalten wird.
[PTY WATCH]	Das Gerät schaltet automatisch von jeder Quelle auf Digitalradio-Ensembles um, die den gewählten Programmtyp ausstrahlen. (Siehe "PTY-Code oder Programmtyp" im Folgenden.) [OFF]: Hebt auf.
[DAB ANT POWER]	[ON]: Versorgt die DAB-Antenne mit Strom.; [OFF]: Liefert keine Stromversorgung. Wählen, wenn eine passive Antenne ohne Booster verwendet wird.
[RELATEDSERV]	[ON]: Aktivieren Sie die Soft-Link-Funktion, um auf einen alternativen Dienst zu schalten, also ein anderes Audioprogramm als das momentan eingestellte.; [OFF]: Deaktivieren.

PTY-Code oder Programmtyp

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (Musik), [ROCK M] (Musik), [EASY M] (Musik), [LIGHT M] (Musik), [CLASSICS], [OTHER M] (Musik), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (Musik), [OLDIES], [FOLK M] (Musik), [DOCUMENT]

Analogradio

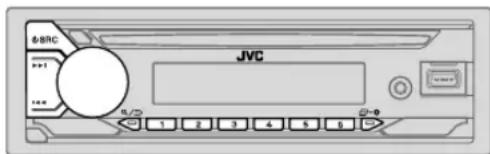

JVC +1 +2 1 2 3 4 5 6

Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer FM (UKW)-Sendung empfangen wird.

Suche nach einem Sender

1 Drücken Sie ⏻ SRC wiederholt, um FM (UKW) oder AM zu wählen.
2 Drücken Sie ◀◀◀ / ▶▶, um einen Sender automatisch zu suchen. (oder)

Halten Sie ◀◀◀ / ▶▶▶ I gedrückt, bis "M" blinkt, und drücken Sie die Taste dann wiederholt, um einen Sender manuell zu suchen.

Einstellungen im Speicher

Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für AM speichern.

Speichern eines Senders

Während des Hörens eines Senders...

Halten Sie eine der Zifferntasten (1 bis 6) gedrückt. (oder)

1 Halten Sie den Lautstärke-Regler gedrückt, bis "PRESET MODE" blinkt.
2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

"MEMORY" wird angezeigt, wenn der Sender gespeichert ist.

Analogradio

Wählen Sie einen gespeicherten Sender aus

Drücken Sie eine der Zifferntasten (1 bis 6). (oder)

1 Drücken Sie .∅/∅
2 Drehen Sie den Lautstärke-Regler zum Wählen einer Festsendernummer, und drücken Sie dann den Regler.

Andere Einstellungen

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie a/3.

Standard: [XX]

[TUNER SETTING]
[RADIO TIMER] Siehe Seite 10.
[SSM]	[SSM 01-06]/[SSM 07-12]/[SSM 13-18]: Automatische Voreinstellung von bis zu 18 Sendern für FM (UKW). "SSM" hört zu blinken auf, wenn die ersten 6 Sender gespeichert sind. Wählen Sie [SSM 07-12]/[SSM 13-18] zum Speichern der folgenden 12 Sender.
[LOCAL SEEK]	[ON]: Sucht nur FM (UKW)-Sender mit gutem Empfang.; [OFF]: Hebt auf.• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen emeut vornehmen.
[IF BAND]	[AUTO]: Steigert die Tuner-Empfindlichkeit, um Störgeräusche von benachbarten FM (UKW)-Sendern zu verringern. (Stereo-Effekt kann verlorengehen).; [WIDE]: Ist Interferenz von benachbarten FM (UKW)-Sendern ausgesetzt, aber die Klangqualität wird nicht verringert, und der Stereoseffekt wird bewahrt.

[MONO SET] [ON]: Verbessert den FM (UKW)-Empfang, aber der Stercoeffekt geht verloren. ; [OFF]: Hebt auf.
[NEWS SET]*	[ON]: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; [OFF]: Hebt auf.
[REGIONAL]*	[ON]: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der "AF"-Steuerung. ; [OFF]: Hebt auf.
[AF SET]*	[ON]: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; [OFF]: Hebt auf.
[TI]	[ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (Die "TI" -Anzeige leuchtet auf). ; [OFF]: Hebt auf.Bei KD-T922BT ist [TI] nur wählbar, wenn die Quelle FM (UKW) ist.Bei KD-DB622BT/KD-X38MDBT dient [TI] im AM-Wellenbereich zum Aktivieren von Verkehrsinformationen nur von DAB-Quelle.
[PTY SEARCH]* Wahlen Sie einen PTY Code (Siehe "PTY-Code" im Folgenden).Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.

* Nur wählbar, wenn die Quelle FM (UKW) ist.

PTY-Code

[NEWS], [AFFAIRS], [INFO], [SPORT], [EDUCATE], [DRAMA], [CULTURE], [SCIENCE], [VARIED], [POP M] (Musik), [ROCK M] (Musik), [EASY M] (Musik), [LIGHT M] (Musik), [CLASSICS], [OTHER M] (Musik), [WEATHER], [FINANCE], [CHILDREN], [SOCIAL], [RELIGION], [PHONE IN], [TRAVEL], [LEISURE], [JAZZ], [COUNTRY], [NATION M] (Musik), [OLDIES], [FOLK M] (Musik), [DOCUMENT]

12 DEUTSCH

CD/USB/iPod

Legen Sie eine Disc ein (für KD-T922BT/KD-DB622BT)

▲ Disc auswerfen Beschrifungsseite

Die Signalquelle schaltet automatisch auf CD um, und die Wiedergabe beginnt.

Schließen Sie ein USB-Gerät an

USB-Eingangsterminal USB 2.0-Kabel* (im Handel erhältlich) USB-Gerät

Die Signalquelle schaltet automatisch auf USB um, und die Wiedergabe beginnt.

* Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

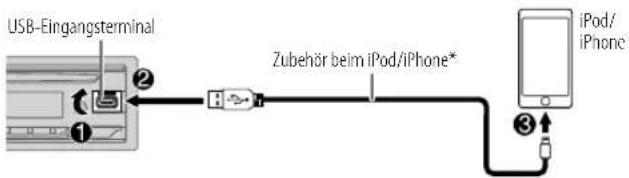

Schließen Sie einen iPod/iPhone an(für KD-T922BT)

USB-Eingangsterminal Zubehör beim iPod/iPhone* iPod/ iPhone

Die Signalquelle schaltet automatisch auf iPod USB um, und die Wiedergabe beginnt.

- Sie können auch einen iPod/iPhone über Bluetooth anschließen. (Seite 19)

* Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Grundlegende Bedienungen

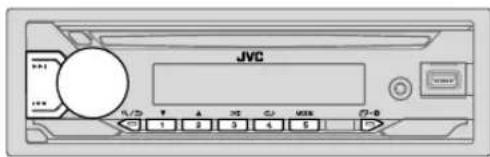

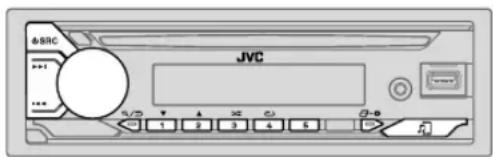

JVC 1 2 3 4 5

Wählbare Quelle:

• KD-T922BT: CD/USB/iPod USB oder iPod BT

- KD-DB622BT: CD/USB

- KD-X38MDBT: USB

Näheres zu abspielbaren Audiodateien finden Sie unter "Abspielbare Dateien" auf Seite 34.

CD/USB/iPod

Zum Auf der Frontblende
Vorspulen/Rückspule	Halten Sie ◀◀/▶▶1 gedrückt.
Auswählen eines Tracks/ einer Datei	Drücken Sie ◀◀/▶▶1.
Auswählen eines Ordners*	Drücken Sie 2▲/1▼.
Wiederholte Wiedergabe	Drücken Sie 4 ⬇ wiederholt.[TRACK REPEAT]/[ALL REPEAT]:Audio-CD[TRACK REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]:MP3/WMA/AAC/WAV/FLAC-Datei[REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF]:iPod
Zufallswiedergabe	Drücken Sie 3 ➡ wiederholt.[ALL RANDOM]/[RANDOM OFF]Audio-CD[FOLDER RANDOM]/[ALL RANDOM]/[RANDOM OFF]:MP3/WMA/AAC/WAV/FLAC-Datei[SHUFFLE OFF]/[SHUFFLE ON]iPod

* Für CD: Nur für MP3/WMA/AAC-Dateien. Dies funktioniert nicht bei iPod.

Wählen Sie das Musiklaufwerk

Während USB als Quelle gewählt ist, drücken Sie 5 MODE wiederholt.

Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).
• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. (Dieses Gerät kann bis zu 4 Laufwerk-Geräte unterstützen. Das Lesen dieses Geräts kann jedoch einige Zeit dauern, wenn drei oder mehr Karten angeschlossen sind.)

Wählen Sie eine zur Wiedergabe gewünschte Datei

Von einem Ordner oder einer Liste

1 Drücken Sie ♀/♂
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

Schnellsuche (gilt nur für CD-Quelle und USB-Quelle)

Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen.

1 Drücken Sie .∅/∅
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler.
3 Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.
4 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

CD/USB/iPod

Alphabetische Suche(gilt nur für iPod USB-Quelle und iPod BT-Quelle)

Sie können eine Datei anhand des Anfangsbuchstabens suchen.

1 Drücken Sie .∅/∅
2 Drehen Sie den Lautstärke-Regler zum Wählen einer Liste, und drücken Sie dann den Regler.
3 Drücken Sie 2▲ / 1▼ oder drehen Sie den Lautstärke-Regler schnell, um das gewünschte Zeichen (A bis Z, 0 bis 9, OTHERS) zu wählen.

Wählen Sie "OTHERS", wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

4 Drücken Sie den Lautstärke-Regler zum Starten der Suche.
Dateien mit den gesuchten Zeichen oder mit ähnlichen Zeichen (alphabetische Reihenfolge) werden angezeigt.
5 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler.

Die gewählte Datei beginnt zu spielen.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie ^a/d .
• Zum Abbrechen halten Sie ♀/♂ gedrückt.

AUX

Sie können Musik von einem tragbaren Audioplayer über die AUX-Eingangsbuchse hören.

Vorbereitung:

Wählen Sie [ON] für [BUILT-IN AUX] in [SOURCE SELECT]. (Seite 7)

Beginnen Sie zu hören

1 Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an.

3,5-mm-Stereo-Ministecker mit
"L"-förmigem Anschluss (im Handel erhältlich)

Auxiliary-Eingabebuchse

2 Drücken Sie ⏻ SRC wiederholt, um AUX zu wählen.
3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe.

Verwenden Sie einen 3-adrigen Stereo-Ministecker für optimale Audioausgabe.

Spotify

Sie können Spotify auf dem folgenden Gerät hören.

KD-T922BT: iPhone/iPod touch (über Bluetooth oder über

USB-Eingang) oder Android-Gerät (über Bluetooth)

KD-DB622BT/KD-X38MDBT: Android-Gerät (über Bluetooth)

Vorbereitung:

- Installieren Sie die neueste Version der Spotify-Anwendung auf Ihrem Gerät (iPhone/iPod touch oder Android-Gerät), erstellen Sie ein Konto und melden sich bei Spotify an.

- Wählen Sie[ON] für [SPOTIFY SRC] in [SOURCE SELECT]. (Seite 7)

Beginnen Sie zu hören

1 Öffnen Sie die Spotify-Anwendung auf Ihrem Gerät.
2 Schließen Sie Ihr Gerät an die USB-Eingangsbuchse an.

KD-T922BT:

USB-Eingangsterminal Zubehör beim iPhone/iPod touch* iPhone/ iPod touch

Sie können die Verbindung auch vom iPhone/iPod touch oder Android-Gerät herstellen. (Seite 19)
- Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist, wenn Sie die Verbindung über Bluetooth herstellen.

3 Drücken Sie ⏻ SRC wiederholt, um SPOTIFY (für iPhone/iPod touch) oder SPOTIFY BT (für Android-Gerät) zu wählen.

Die Sendung beginnt automatisch

* Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen.

Zum Auf der Frontblende

Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.
Einen Track überspringen	Drücken Sie 1◄◄*1 / ►►.
Wählen Sie Daumen nach oben oder Daumen nach unten*2	Drücken Sie 2▲ / 1▼.
Starten Sie das Radio Halten Sie 5 gedrückt.
Wiederholte Wiedergabe*3	Drücken Sie 4 ⟶ wiederholt.[ALL REPEAT], [ONE REPEAT]*1, [REPEAT OFF]
Zufallswiedergabe*3	Drücken Sie 3 ⟶ wiederholt *1.[ALL RANDOM], [RANDOM OFF]

*1 Nur für Premium-Konto-Anwender verfügbar.
*2 Diese Funktion steht nur für Tracks im Radio zur Verfügung. Wenn Daumen nach unten gewählt ist, wird der aktuelle Track übersprungen.
*3 Nicht für die Tracks in der Playlist verfügbar.

Bevorzugte Song-Information speichern

Während des Hörens von Radio mit Spotify...

Halten Sie den Lautstärke-Regler gedrückt.

"SAVED" erscheint, und die Informationen werden in "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto gespeichert.

Zum Rücknehmen der Speicherung wiederholen Sie das gleiche Verfahren. "REMOVED" erscheint, und die Informationen werden von "Your Music (Ihre Musik)" oder "Your Library (Ihre Bibliothek)" in Ihrem Spotify-Konto entfernt.

Spotify

Suchen Sie nach einem Song oder Sender

1 Drücken Sie Q/3
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Listentyps, und drücken Sie dann den Regler.

Die angezeigten Listentypen unterscheiden sich je nach der von Spotify gesendeten Information.

3 Drehen Sie den Lautstärke-Regler zum Wählen des gewünschten Songs oder Senders, und drücken Sie dann den Regler.

Sie können die Liste schnell durchsuchen, indem Sie den Lautstärke-Regler schnell drehen.

Zum Abbrechen halten Sie ♀/♂ gedrückt.

JVCRemote-Anwendung

Sie können den JVC-Autoempfänger mit der JVC Remote-Anwendung von folgenden Geräten aus steuern.

• KD-T922BT: iPhone/iPod touch (über Bluetooth oder über USB-Eingang) oder Android-Gerät (über Bluetooth)
• KD-DB622BT/KD-X38MDBT: Android-Gerät (über Bluetooth) Für die neueste Information besuchen Sie http://www.jvc.net/cs/car/.

Vorbereitung:

Installieren Sie vor dem Verbinden die neueste Version der JVC Remote-Anwendung auf Ihrem Gerät.

Beginnen Sie mit dem Einsatz der JVC Remote-Anwendung

1 Öffnen Sie die JVC Remote-Anwendung auf Ihrem Gerät.
2 Schließen Sie Ihr Gerät an.

- Für Android-Gerät:

Koppeln Sie das Android-Gerät über Bluetooth mit dieser Einheit. (Seite 19)
• Für iPhone/iPod touch:

Schließen Sie Ihr iPhone/iPod touch an die USB-Eingangsbuchse an. (Seite 13)

(oder)

Koppeln Sie das iPhone/iPod touch über Bluetooth mit dieser Einheit. (Seite 19)
(Stellen Sie sicher, dass an dem USB-Eingang kein Gerät angeschlossen ist.)

3 Wählt das Gerät zur Verwendung aus dem Menü.

Siehe folgendes "Einstellungen zur Verwendung der JVC Remote-Anwendung".

Für KD-T922BT: Als Standard ist [ANDROID] ausgewählt. Zur Verwendung des iPhone/iPod touch wählen Sie [YES] für [IOS]. (Seite 18)

Einstellungen zur Verwendung der JVC Remote-Anwendung

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 18), und drücken Sie dann den Regler.

DEUTSCH

JVC Remote-Anwendung Bluetooth®

3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/3.

Standard: [XX]

[REMOTEAPP]

[SELECT] (Für KD-T922BT)Wählen Sie das Gerät ([IOS] oder [ANDROID]), das die Anwendung ausführen soll.
[IOS]	[YES]: Wählt das über Bluetooth oder USB-Eingang angeschlossene iPhone/iPod touch, das die Anwendung ausführen soll.; [NO]: Hebt auf.Wenn [IOS] gewählt ist, wählen Sie die iPod BT-Quelle (oder iPod USB-Quelle, wenn Ihr iPhone/iPod touch über USB-Eingangsklemme angeschlossen ist) zum Aktivieren der Anwendung.Die Konnektivität der Anwendung wird unterbrachen oder abgetrennt, wenn:— Sie von der iPod BT-Quelle auf eine andere Wiedergabequelle umschalten, die über den USB-Eingang angeschlossen ist.— Sie können von iPod USB-Quelle auf iPod BT-Quelle umschalten.
[ANDROID]	[YES]: Wählt das Android-Gerät zur Verwendung der Anwendung über Bluetooth.; [NO]: Hebt auf.
[ANDROID LIST]	Wählt das Android-Gerät zur Verwendung aus der Liste.Für KD-T922BT: Wird nur angezeigt, wenn [ANDROID] unter [SELECT] auf [YES] gestellt ist.
[STATUS] Zeigt den Status des gewählten Geräts.[IOS CONNECTED]: Sie können die Anwendung mit dem über Bluetooth oder USB-Eingang angeschlossenen iPhone/iPod touch verwenden.[IOS NOT CONNECTED]: Kein IOS-Gerät ist zur Verwendung der Anwendung angeschlossen.[ANDROID CONNECTED]: Sie können die Anwendung mit dem über Bluetooth angeschlossenen Android-Gerät verwenden.[ANDROID NOT CONNECTED]: Kein Android-Gerät ist zur Verwendung der Anwendung angeschlossen.

• Je nach der Bluetooth-Version, dem Betriebssystem und der Firmwareversion Ihres Mobiltelefons arbeiten einige Bluetooth-Merkmal möglicherweise nicht auf dieser Einheit.
• Schalten Sie die Bluetooth-Funktion des Geräts ein, um die folgenden Bedienungen auszuführen.
  • Die Signalbedingungen sind je nach Umgebung unterschiedlich.

Bluetooth — Verbindung

Unterstützte Bluetooth-Profile

• Hands-Free Profile (HFP)
• Advanced Audio Distribution Profile (A2DP)
• Audio/Video Remote Control Profile (AVRCP)
• Serial Port Profile (SPP)
• Phonebook Access Profile (PBAP)

Unterstützte Bluetooth-Codecs

• Sub-Band-Codec (SBC)
• Erweiterte Audio-Codierung (AAC) (für KD-T922BT)

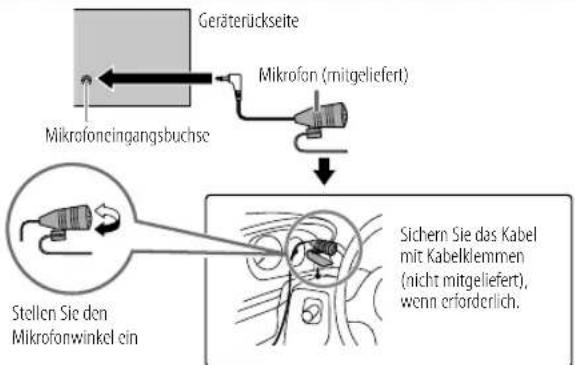

Schließen das Mikrofon an

Bluetooth®

Zum erstmaligen Registrieren und Anschließen eines Bluetooth-Geräts

1 Drücken Sie ⏻ SRC, um die Einheit einzuschalten.
2 Suchen und wählen Sie den Namen Ihres Receivers ("KD-T922BT"/ "KD-DB622BT"/"KD-X38MDBT") auf dem Bluetooth-Gerät.

"BT PAIRING" blinkt im Display.

- Bei einigen Bluetooth-Geräten müssen Sie möglicherweise den PIN-Code (Personal Identification Number) sofort nach der Suche eingeben.

3 Führen Sie (A) oder (B) aus, je nachdem was im Display erscheint.

Bei manchen Bluetooth-Geräten kann sich die Pairing-Sequenz von den unten beschriebenen Schritten unterscheiden.

(A) "Gerätename" → "XXXXXX" → "VOL - YES" → "BACK - NO" "XXXXXX" ist ein 6-stelliger Passkey, der bei jedem Pairing zufällig erzeugt wird. Stellen Sie sicher, dass die Passkeys an der Einheit und am Bluetooth-Gerät übereinstimmen.

2 Drücken Sie den Lautstärke-Regler zum Bestätigen des Passkeys.
3 Bedienen Sie das Bluetooth-Gerät, um den Passkey zu bestätigen.

(B) "Gerätename" "VOL - YES" "BACK - NO"

Drücken Sie den Lautstärke-Regler zum Starten des Pairing-Vorgangs.

1. Wenn "PAIRING" → "PIN 0000" durch das Display läuft, geben Sie den PIN-Code "0000" im Bluetooth-Gerät ein. Sie können vor dem Pairing auf einen PIN-Code Ihrer Wahl wechseln. (Seite 23)

- Wenn nur "PAIRING" erscheint, bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

"PAIRING COMPLETED" erscheint, wenn das Pairing fertig ist, und "8" leuchtet auf, wenn die Bluetooth-Verbindung hergestellt ist.

• KD-T9228T/KD-X38MDBT: Die Anzeige leuchtet auf, um die Stärke der Batterie des angeschlossenen Geräts anzuzeigen. Siehe auch [FORMAT] auf Seite 32 bezüglich der Displayanzeigen für Batterie und Signalstärke.

• KD-DB622BT: "☐ PHONE 1" und/oder die "☐ PHONE 2"-Anzeige(n) leuchtet(en) auf.

• Diese Einheit unterstützt Secure Simple Pairing (SSP).

• Bis zu fünf Geräte können insgesamt registriert (gepairt) werden.
• Wenn das Pairing ausgeführt ist, bleibt das Bluetooth-Gerät in der Einheit registriert, auch wenn Sie die Einheit zurücksetzen. Zum Löschen des gekoppelten Geräts, siehe [DEVICE DELETE] auf Seite 23.
• Es können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit angeschlossen werden. Zum Anschließen oder Abtrennen des registrierten Geräts siehe [PHONE SELECT] oder [AUDIO SELECT] in [BT MODE]. (Seite 23) Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten. (Seite 24)
• Manche Bluetooth-Geräte können nicht in der Lage sein, nach dem Pairing die Verbindung automatisch herzustellen. Schließen Sie das Gerät manuell an die Einheit an.
• Wenn die Batterie des verbundenen Bluetooth-Geräts verbunden schwach wird, erscheint "Gerätename" → "LOW BATTERY".
• Weitere Information siehe Bedienungsanleitung Ihres Bluetooth-Geräts.

Auto Pairing (für KD-T922BT)

Wenn Sie Ihr iPhone/iPod touch-Gerät an die USB-Eingangsklemme anschließen, wird automatisch eine Pairing-Anforderung (über Bluetooth) aktiviert, wenn [AUTO PAIRING] auf[ON] gestellt ist. (Seite 23)

Drücken Sie den Lautstärke-Regler einmal zum Pairing, nachdem Sie den Gerätenamen bestätigt haben.

Bluetooth®

Bluetooth — Handy

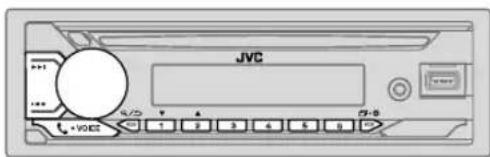

JVC +V/02 1 2 3 4 5 6 7+0

Empfangen Sie einen Ruf

Wenn ein Ruf empfangen wird:

KD-T922BT/KD-X38MDBT:

Die Tasten blinken in der Farbe, die Sie in [RING COLOR] gewählt haben. (Seite 21) KD-DB622BT:

Die Tasten blinken in dem Blinkmuster, das Sie in [RING ILLUMI] gewählt haben. (Seite 21)

- Das Gerät nimmt automatisch den Ruf entgegen, wenn [AUTO ANSWER] auf eine gewählte Zeit gestellt ist. (Seite 21)

Während eines Rufs:

- KD-T922BT/KD-X38MDBT:

Die Tasten hören zu blinken auf und leuchten in der Farbe, die Sie in [RING COLOR] gewählt haben. (Seite 21) KD-DB622BT:

Die Tasten hören zu blinken auf.

- Falls Sie das Gerät ausschalten oder die Frontblende abnehmen, wird Bluetooth getrennt.

Die folgenden Bedienungsvorgänge sind je nach dem angeschlossenen Telefon möglicherweise nicht verfügbar.

Zum Auf der Frontblende

Erster ankommender Anrufe...

Nehmen Sie einen Ruf entgegen	Drücken 📊-VOICE oder den Lautstärke-Regler.
Weisen Sie einen Ruf ab	Halten Sie 📊-VOICE oder den Lautstärke-Regler gedrückt.
Einen Anruf beenden	Halten Sie 📊-VOICE oder den Lautstärke-Regler gedrückt.

Während des Sprechens beim ersten ankommenden Anruf...

Einen anderen ankommenden Anruf entgegennehmen und den aktuellen Anruf halten	Drücken 📊-VOICE oder den Lautstärke-Regler.
Einen anderen ankommenden Anruf abweisen	Halten Sie 📊-VOICE oder den Lautstärke-Regler gedrückt.

Bei zwei aktiven Anrufen...

Aktuellen Anruf beenden und gehaltenen Anruf aktivieren	Halten Sie 📀-VOICE oder den Lautstärke-Regler gedrückt.
Umschalten zwischen aktuellem Anruf und gehaltenem Anruf	Drücken Sie 📀-VOICE.
Stellen Sie die Telefonlautstärke ein*100] bis [35] (Standard: [15])	Drehen Sie den Lautstärke-Regler während eines Anrufs.
Umschalten zwischen Freisprech- und Privatgespräch-Modi*2	Drücken Sie 🔔/⊃ während eines Anrufs.

*1 Diese Einstellung hat keine Auswirkung auf den Lautstärkepegel der anderen Quellen.

*2 Die Bedienung kann je nach dem angeschlossenen Bluetooth-Gerät unterschiedlich sein.

Bluetooth®

Verbessern Sie die Sprachqualität

Während am Telefon gesprochen wird...

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

4 Drücken Sie zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/3.

Standard: [XX]

[MIC GAIN]	[LEVEL -10] bis [LEVEL +10] ([LEVEL -04]): Die Empfindlichkeit des Mikrofons nimmt mit höherer Zahl zu.
[NR LEVEL]	[LEVEL -05] bis [LEVEL +05] ([LEVEL 00]): Passen Sie den Rauschunterdrückungspegel an, bis das geringste Rauschen bei einem Telefongespräch gehört wird.
[ECHOCANCEL]	[LEVEL -05] bis [LEVEL +05] ([LEVEL 00]): Passen Sie die Verzögerungszeit für die Echo-Löschung an, bis das letzte Echo bei einem Telefongespräch gehört wird.

• Die Rufqualität kann vom Mobiltelefon abhängen.

Nehmen Sie die Einstellungen zum Empfang eines Anrufs vor

1 Drücken Sie 📂M04EBluetooth-Modus zu schalten.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie Q/3.

Standard: [XX]

[SETTINGS]
[AUTOANSWER]	[01 SEC] bis [30 SEC]: Nimmt den ankommenden Ruf automatisch innerhalb der gewählten Zeit (in Sekunden) entgegen. ; [OFF]: Hebt auf.
[RINGCOLOR]	{Für KD-T922BT/KD-X38MDBT}[COLOR 01] bis [COLOR 49] ([COLOR 08]): Wählt die Beleuchtungsfarbe für die Tasten als Benachrichtigung, wenn ein Ruf empfangen wird und während eines Rufs. ; [OFF]: Hebt auf.
[RING ILLUMI]	{Für KD-DB622BT}[BLINK 01] bis [BLINK 05] ([BLINK 02]): Wählt das Benachrichtigungs-Blinkmuster für die Tasten, wenn ein Ruf empfangen wird. ; [OFF]: Hebt auf.

Tätigen Sie einen Ruf

Sie können einen Ruf von der Ruf-I-listorie, dem Telefonbuch oder durch Wählen der Telefonnummer tätigen. Ruf durch Sprachbefehl ist auch möglich, wenn Ihr Handy dieses Merkmal hat.

1 Drücken Sie, um auf Bluetooth-Modus zu schalten.
"(Name des ersten Geräts)" erscheint.
- Wenn zwei Bluetooth-Telefone angeschlossen sind, drücken Sie erneut, um auf das andere Telefon umzuschalten. "(Name des zweiten Geräts)" erscheint.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 22), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5.

Bluetooth®

RECENTCALL

1 Drücken Sie den Lautstärke-Regler zum Wählen eines Namens oder einer Telefonnummer.

- "<" zeigt einen empfangenen Anruf an, "> " zeigt einen getätigten Anruf an, "M" zeigt einen verpassten Anruf an.

- "NO HISTORY" erscheint, wenn kein aufgezeichneter Ruf-Verlauf oder eine Rufnummer vorhanden ist.

2 Drücken Sie den Lautstärke-Regler zum Anrufen.

[PHONEBOOK] (Nur gültig, wenn das Telefon PBAP unterstützt.)

1 Drücken Sie 2▲/1▼, um den gewünschten Buchstaben zu wählen (A bis 7, 0 bis 9, und OTHERS).

- "OTHERS" erscheint, wenn das erste Zeichen nicht A bis Z, 0 bis 9 ist.

2 Drehen Sie den Lautstärke-Regler zum Wählen eines Namens, und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen einer Telefonnummer, und drücken Sie dann den Regler zum Anrufen.

- Um das Telefonbuch mit dieser Einheit zu verwenden, vergewissern Sie sich, dass Sie Zugriff oder Übertragung von Ihrem Smartphone aus zulassen. Je nach dem angeschlossenen Telefon kann dieser Vorgang unterschiedlich sein.

- Dieses Gerät kann nur Buchstaben ohne Umlaute oder Akzentzeichen anzeigen. (Buchstaben mit Akzentzeichen wie "Ü" werden als "U" angezeigt.)

[DIAL NUMBER] 1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer (0 bis 9) oder eines Zeichens (*, #, +).

2 Drücken Siq◀◀ / ▶▶▶, um die Eingabeposition zu verschieben. Wiederholen Sie Schritt 1 und 2, bis die Eingabe der Telefonnummer beendet ist.

3 Drücken Sie den Lautstärke-Regler zum Anrufen.

[VOICE] Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern. (Siehe auch "Einen Ruf mit Spracherkennung tätigen" im Folgenden.)

Einen Ruf mit Spracherkennung tätigen

1 Halten Sie gedrückt, um die Spracherkennung auf dem angeschlossenen Telefon zu aktivieren.

2 Sprechen Sie den Namen des anzurufenden Kontakts oder den Sprachbefehl deutlich, um die Telefonfunktionen zu steuern.

- Unterstützte Spracherkennungsmerkmale können sich je nach Telefon unterscheiden. Einzelheiten siehe Bedienungsanleitung des angeschlossenen Telefons.

22 DEUTSCH

Speichern Sie einen Kontakt im Speicher

Sie können bis zu 6 Kontakte unter den Nummerntasten (1 bis 6) speichern.

1 Drücken Sie, umvauBluetooth-Modus zu schalten.

2 Drehen Sie den Lautstärke-Regler zum Wählen von [RECENT CALL], [PHONEBOOK] oder [DIAL NUMBER], und drücken Sie dann den Regler.

3 Drehen Sie den Lautstärke-Regler zum Wählen eines Kontakts oder zum Eingeben einer Telefonnummer.

Wenn ein Kontakt gewählt wird, drücken Sie den Lautstärke-Regler zur Anzeige der Telefonnummer.

4 Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

"MEMORY P(gewählte Festsendernummer)" erscheint, wenn der Kontakt gespeichert ist.

Zum Löschen eines Kontakts aus dem Festspeicher wählen Sie [DIAL NUMBER] in Schritt 2, speichern Sie eine leere Nummer in Schritt 3 und gehen Sie zu Schritt 4 weiter.

Tätigen Sie einen Ruf zu einer registrierten Nummer

1 Drücken Sie 📂 20EBluetooth-Modus zu schalten.

2 Drücken Sie eine der Zifferntasten (1 bis 6).

3 Drücken Sie den Lautstärke-Regler zum Anrufen.

"NO PRESET" erscheint, wenn kein Kontakt gespeichert ist.

Bluetooth-Modus-Einstellungen

1 Halten Sie ☐•♦ gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 23), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie ☐•Zum Beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5.

Bluetooth®

Standard: [XX]

[BTMODE]
[PHONESELECT]	Wählt das Telefon oder Audiogerät zum Anschließen oder Abtrennen."×" erscheint vor dem Gerätenamen, wenn angeschlossen." ▷" erscheint vor dem aktuellen Wiedergabe-Audiogerät.· Sie können maximal zwei Bluetooth-Telefone und ein Bluetooth-Audiogerät zur Zeit anschließen.
[AUDIOSELECT]
[DEVICEDELETE]	1 Drehen Sie den Lautstärke-Regler zum Wählen eines Geräts zum Löschen, und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Wählen von [YES] oder [NO], und drücken Sie dann den Regler.
[PIN CODE EDIT](0000)	Ändert den PIN-Code (bis zu 6 Stellen).1 Drehen Sie den Lautstärke-Regler zum Wählen einer Nummer.2 Drücken Siel◄◄ / ►►1, um die Eingabeposition zu verschieben.Wiederholen Sie Schritt 1 und 2, bis die Eingabe des PIN-Codes beendet ist.3 Drücken Sie den Lautstärke-Regler zum Bestätigen.
[RECONNECT]	[ON]: Die Einheit stellt die Verbindung automatisch neu her, wenn das zuletzt angeschlossene Bluetooth-Gerät innerhalb der verbindbaren Reichweite ist. ; [OFF]: Hebt auf.
[AUTOPAIRING]	(Für KD-T9228T)[ON]: Die Einheit wird automatisch mit dem unterstützten Bluetooth-Gerät gekoppelt wird (iPhone/iPod touch), wenn sie über die USB-Eingangsklemme verbunden wird. Je nach dem Betriebssystem des angeschlossenen Geräts arbeitet diese Funktion möglicherweise nicht. ; [OFF]: Hebt auf.
[INITIALIZE]	[YES]: Initialisiert alle Bluetooth-Einstellungen (einschließlich gespeichertes Pairing, Telefonbuch usw.). ; [NO]: Hebt auf.
[INFORMATION] [MY BT NAME]: Zeigt den Namen Ihres Receivers an ("KD-T922BT"/ "KD-DB622BT"/"KD-X38MDBT"). ; [MY ADDRESS]: Zeigt die Adresse dieser Einheit.

Prüfmodus für Bluetooth-Kompatibilität

Sie können die Konnektivität des unterstützten Profils zwischen dem Bluetooth-Gerät und der Einheit prüfen.

- Stellen Sie sicher, dass kein Bluetooth-Gerät gekoppelt ist.

1 Halten Sie ged/VOICE

"BLUETOOTH" "CHECK MODE" erscheint. "SEARCH NOW USING PHONE" "PIN IS 0000" scrollt durch das Display.

2 Suchen und wählen Sie den Namen Ihres Receivers ("KD-T922BT"/ "KD-DB622BT"/"KD-X38MDBT") auf dem Bluetooth-Gerät innerhalb von 3 Minuten an.

3 Führen Sie (A), (B) oder (C) aus, je nachdem was im Display erscheint.

(A) "PAIRING" → "XXXXXX" (6-stelliger Passkey): Stellen Sie sicher, dass der gleiche Passkey auf der Einheit und auf dem Bluetooth-Gerät erscheint, und bedienen Sie dann das Bluetooth-Gerät, um den Passkey zu bestätigen.
(B) "PAIRING"→ "PIN IS 0000": Geben Sie "0000" auf dem Bluetooth-Gerät ein.
(C) "PAIRING": Bedienen Sie das Bluetooth-Gerät, um das Pairing zu bestätigen.

Nachdem das Pairing erfolgreich ausgeführt ist, erscheint "PAIRING OK"→ "Gerätename", und die Prüfung der Bluetooth-Kompatibilität beginnt. Wenn "CONNECT NOW USING PHONE" erscheint, bedienen Sie das Bluetooth-Gerät, um Telefonbuch-Zugriff zu erlauben, um fortzufahren. "TESTING" blinkt im Display.

Bluetooth®

Das Konnektivitätsergebnis blinkt im Display.

*1 Kompatibel mit Hands-Free Profile (HFP)
*2 Kompatibel mit Advanced Audio Distribution Profile (A2DP)
*3 Kompatibel mit Phonebook Access Profile (PBAP)

Nach 30 Sekunden erscheint "PAIRING DELETED", um anzuzeigen, dass Pairing gelöscht wurde, und die Einheit beendet den Prüfmodus.

- Zum Abbrechen halten Sie ⭕SRC gedrückt, um die Stromversorgung auszuschalten, und schalten Sie dann die Stromversorgung erneut ein.

Bluetooth — Audio

• Die Bedienungen und Displayanzeigen unterscheiden möglicherweise sich je nach Verfügbarkeit auf dem angeschlossenen Gerät.
- Je nach angeschlossenem Gerät können einige Merkmale mit Ihrem Gerät nicht funktionieren.

Während BT AUDIO als Quelle eingestellt ist, können Sie die Verbindung zu fünf Bluetooth-Audiogeräten herstellen und zwischen diesen Geräten umschalten.

Hören von Ton von Ihrem Audioplayer über Bluetooth

1 Drücken Sie ⏻ SRC wiederholt, um BT AUDIO zu wählen.
- Durch Drücken von gegen Sie direkt zu BT AUDIO.
2 Bedienen Sie den Audioplayer über Bluetooth zum Starten der Wiedergabe.

Zum Auf der Frontblende

Wiedergabe/Pause Drücken Sie den Lautstärke-Regler.
Wählen Sie die Gruppe oder den Ordner	Drücken Sie 2 / 1 .
Rückwärts-Sprung/Vorwärts-Sprung	Drücken Sie / .
Vorspulen/Rückspule	Halten Sie / gedrückt.
Wiederholte Wiedergabe	Drücken Sie 4 wiederholt.[TRACK REPEAT], [ALL REPEAT], [GROUP REPEAT],[REPEAT OFF]

Bluetooth®

Zum Auf der Frontblende

Zufallswiedergabe	Drücken Sie 3 ✗ wiederholt, [GROUP RANDOM], [ALL RANDOM], [RANDOM OFF]
Auswählen einer Datei aus einem Ordner/einer Liste	Siehe "Wählen Sie eine zur Wiedergabe gewünschte Datei" auf Seite 14.
Umschalten zwischen angeschlossenen Bluetooth-Audiogeräten	Drücken Sie 5. (Durch Drücken der "Play"-Taste am angeschlossenen Gerät selber wird ebenfalls die Tonausgabe vom Gerät umgeschaltet.)

Hören von iPod/iPhone über Bluetooth (für KD-T922BT)

Sie können die Titel auf dem iPod/iPhone über Bluetooth auf dieser Einheit hören.

Drücken Sie ⏻ SRC wiederholt, um iPod BT zu wählen.

• Sie können das iPod/iPhone auf gleiche Weise wie iPod/iPhone über USB-Eingang bedienen. (Seite 13)
• Wenn Sie ein iPod/iPhone an den USB-Eingang anschließen, während Sie die iPod BT-Quelle hören, schaltet die Quelle automatisch auf iPod USB um. Drücken Sie ⚙SRC, um iPod BT als Quelle zu wählen wenn das Gerät immer noch über Bluetooth angeschlossen ist.

Audioeinstellungen

JVC 14/70 67-0

1 Halten Sie gedrückt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.

4 Drücken Sie zum beenden.

Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/5.

Standard: [XX]

[EQ SETTING]

[PRESET EQ]

Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist.Wählen Sie [USER], um die in [EASY EQ] oder [PRO EQ] vorgenommenen Einstellungen zu verwenden.[FLAT]/[DRVN 3]/[DRVN 2]/[DRVN 1]/[HARD ROCK]/[HIP HOP]/[JAZZ]/[POP]/[R&B]/[USER]/[CLASSICAL]Der Drive-Equalizer ([DRVN 3]/[DRVN 2]/[DRVN 1]) hebt spezifische Frequenzen an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringernWenn die Display-Demonstration aktiviert ist ([ON] ist anfänglich ausgewählt, Seite 8), wird [HARD ROCK] automatisch als [PRESET EQ] ausgewählt.- Wenn Sie [DEMO MODE] auf [OFF] (Seite 8) stellen, wird [FLAT] als Standardeinstellung für [PRESET EQ] gewählt.

Audioeinstellungen

[EASY EQ] Justieren Ihre eigenen Klangeinstellungen.• Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert.• Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [PRO EQ] beeinflussen.[SUB.W SP]*1*2: [00] bis [+06] (Standard: [+03][SUB.W]*1*3: [-50] bis [+10] [00][BASS]: [LVL-09] bis [LVL+09] [LVL 00][MID]: [LVL-09] bis [LVL+09] [LVL 00][TRE]: [LVL-09] bis [LVL+09] [LVL 00])
[PRO EQ] Passt Ihre eigenen Klangeinstellungen für jede Quelle an.• Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert.• Die vorgenommenen Einstellungen können die aktuellen Einstellungen von [EASY EQ] beeinflussen.
[62.5HZ]
[LEVEL -09] bis [LEVEL +09] ([LEVEL 00]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
[ON]: Schaltet den erweiterten Bass ein. ; [OFF]: Hebt auf.
[100HZ]/[160HZ]/[250HZ]/[400HZ]/[630HZ]/[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[6.3KHZ]/[10KHZ]/[16KHZ]
[LEVEL -09] bis [LEVEL +09] ([LEVEL 00]): Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.)
[Q FACTOR]	[1.35]/[1.50]/[2.00]: Den Qualitätsfaktor einstellen.
[AUDIO CONTROL]
[BASS BOOST]	[LEVEL +01] bis [LEVEL +05]: Wählt Ihren bevorzugten Bass-Boost-Pegel. ; [OFF]: Hebt auf.
[LOUDNESS]	[LEVEL 01]/[LEVEL 02]: Verstärkt niedrige oder hohe Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; [OFF]: Hebt auf.

[SUB.W LEVEL]*1	[SPK-OUT]*2	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) [SUB.W 00] bis [SUB.W +06] ([SUB.W +03]): Stellt den Ausgangspegel des über Lautsprecherleitung angeschlossenen Subwoofer ein. (Seite 42, 43)
	[PRE-OUT]*3	[SUB.W −50] bis [SUB.W +10] ([SUB.W 00]): Stellt den Ausgangspegel des an die Line-Out-Anschlüsse (SW oder REAR/SW) über einen externen Verstärker angeschlossenen Subwoofer ein. (Seite 42, 43)
[SUBWOOFER SET]*3	[ON]: Schaltet den Subwoofer-Ausgang ein.; [OFF]: Hebt auf.
[FADER]	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) [POSITION R15] bis [POSITION F15] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen vorderen und hinteren Lautsprechern ein.
[BALANCE]*4	[POSITION L15] bis [POSITION R15] ([POSITION 00]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein.
[VOLUME ADJUST]	[LEVEL −15] bis [LEVEL +06] ([LEVEL 00]): Nehmen Sie die Vorwahl des anfänglichen Lautstärkepegels für jede Quelle in Bezug auf den FM (UKW)-Lautstärkepegel vor.(Vor der Einstellung wählen Sie eine anzupassende Quelle aus.)
[AMP GAIN]	[LOW POWER]: Beschränkt den maximalen Lautstärkepegel auf 25. (Wählen Sie dies, wenn die Maximalleistung jedes Lautsprechers weniger als 50 W beträgt, um Schäden an den Lautsprechern zu verhindern).; [HIGH POWER]: Der maximale Lautstärkepegel ist 35.
[SPK/PRE OUT]	(Nicht anwendbar, wenn 3-Wege-Übergang gewählt ist.) Wählen Sie je nach der Art des Lautsprecheranschlusses die geeignete Einstellung, um den gewünschten Ausgang zu erhalten. (Siehe "Lautsprecher-Ausgangseinstellungen" auf Seite 27.)
[SPEAKER SIZE]	Je nach dem gewählten Übergangstyp (siehe [X 'OVERTYPE] auf Seite 27) werden die Einstellpunkte 2-Wege-Übergang oder 3-Wege-Übergang gezeigt. (Siehe "Übergangseinstellungen" auf Seite 28.) Als Standard ist der 2-Wege-Übergangstyp gewählt.
[X 'OVER]

*1, *2, *3, *4: (siehe Seite 27)

Audioeinstellungen

[DTA SETTINGS]	Für Einstellungen siehe "Einstellungen der digitalen Zeitanpassung" auf Seite 30.
[CAR SETTINGS]
[X' OVERTYPE]	Vorsicht: Passen Sie die Lautstärke an, bevor der Punkt [X' OVERTYPE] geändert wird, um plötzliche Schwankungen im Ausgangspegel zu vermeiden.Nachdem Sie den Übergangstyp geändert haben, erscheint beim nächsten Einschalten des Geräts die folgende Anzeige:"2-WAY X'OVER" oder "3-WAY X'OVER"→"PRESS"→VOLUME KNOB"→"TO CONFIRM"Drücken Sie zur Bestätigung den Lautstärke-Regler, um mit der nächsten gewünschten Bedienung fortzufahren.
[2-WAY]	(Wird nur angezeigt, wenn [3-WAY] gewählt ist.)[YES]: Wählt den Zwei-Wege-Übergangstyp. ; [NO]: Hebt auf.
[3-WAY]	(Wird nur angezeigt, wenn [2-WAY] gewählt ist.)[YES]: Wählt den Drei-Wege-Übergangstyp. ; [NO]: Hebt auf.
[SOUND EFFECT]
[SPACE ENHANCE]	(Gilt nicht für FM/AM-Quelle und DAB-Quelle.)[SMALL]/[MEDIUM]/[LARGE]: Erlaubt virtuelle Verbesserung des Klangraums. ; [OFF]: Hebt auf.
[SND RESPONSE]	[LEVEL1]/[LEVEL2]/[LEVEL3]: Lässt den Klang virtuell realistischer wirken. ;[OFF]: Hebt auf.
[SOUND LIFT]	[LOW]/[MIDDLE]/[HIGH]: Stellt die von den Lautsprechern gehörte Klangposition virtuell ein. ; [OFF]: Hebt auf.
[VOL LINK EQ]	[ON]: Hebt die Frequenz an, um Störgeräusche von außerhalb des Fahrzeugs oder Laufgeräusche der Reifen zu verringern. ; [OFF]: Hebt auf.
[K2 TECHNOLOGY]	(Gilt nicht für FM/AM-Quelle, DAB-Quelle und AUX-Quelle.)[ON]: Verbessern Sie die Klangqualität von komprimierter Musik. ; [OFF]: Hebt auf.

*1 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite 26)

*2 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [SUB.W/SUB.W] gestellt ist.

*3 Für 2-Wege-Übergang: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist.

*4 Die Einstellung kann nicht den Subwoofer-Ausgang beeinflussen.

Lautsprecher-Ausgangseinstellungen [SPK/PRE OUT]

(Gilt nur wenn [X' OVERTYPE] auf [2-WAY] gestellt ist)

Wählen Sie die Ausgangseinstellung für die Lautsprecher[SPK/PRE OUT], basierend auf der Art des Lautsprecheranschlusses.

Anschluss über Line-Out-Buchsen

Für Verbindungen über einen externen Verstärker (Seite 42, 43)

KD-T922BT/KD-X38MDBT:

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	FRONT REAR SW
[REAR/REAR] (Standard)	Vorderer Lautsprecherausgang	Hinterer Lautsprecherausgang	Subwoofer-Ausgang
[SUB.W/SUB.W]	Vorderer Lautsprecherausgang	L (links): Subwoofer-AusgangR (rechts):(Stummschaltung)	Subwoofer-Ausgang

KD-DB622BT:

Einstellung auf [SPK/PRE OUT]	Audiosignal über Line-Out-Anschluss
	REAR/SW
[REAR/REAR]	Hinterer Lautsprecherausgang
[REAR/SUB.W] (Standard)	Subwoofer-Ausgang
[SUB.W/SUB.W]	Subwoofer-Ausgang

Audioeinstellungen

Anschluss über Lautsprecherkabel

Sie können auch die Lautsprecher anschließen, ohne einen externen Verstärker zu verwenden, und weiterhin in der Lage sein, den Subwoofer-Ausgang mit diesen Einstellungen zu genießen. (Seite 42, 43)

Einstellung auf [SPK/PRE OUT]	Audiosignal über hintere Lautsprecherleitung
	L (links) R (rechts)
[REAR/REAR] Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[REAR/SUB.W]* Hinterer Lautsprecherausgang Hinterer Lautsprecherausgang
[SUB.W/SUB.W] Subwoofer-Ausgang (Stummschaltung)

Wenn [SUB.W/SUB.W] gewählt ist:

• [120HZ] ist in [SUBWOOFER LPF] gewählt, und [THROUGH] steht nicht zur Verfügung. (Seite 29)
• [POSITION R02] ist in [FADER] gewählt, und der Wahlbereich ist[POSITION R15] bis [POSITION 00]. (Seite 26)
  * Außer bei KD-T922BT/KD-X38MDBT.

Übergangseinstellungen

Im Folgenden werden die verfügbaren Einstellpunkte für 2-Wege-Übergang und 3-Wege-Übergang gezeigt.

ACHTUNG

Wählen Sie einen Übergangstyp entsprechend der Art des Anschlusses der Lautsprecher. (Seite 42, 43)

Wenn Sie einen falschen Typ wählen:

• Die Lautsprecher können beschädigt werden.
- Der Ausgangstonpegel kann sehr hoch oder niedrig sein.

SPEAKER SIZE

Wählt entsprechend der Größe der angeschlossenen Lautsprecher für optimale Leistung.

• Die Einstellungen für Frequenz und Flanke werden automatisch für die Übergangseinstellung des gewählten Lautsprechers übernommen.
- Wenn [NONE] für den folgenden Lautsprecher in [SPEAKER SIZE] gewählt ist, steht die Einstellung [X'OVER] des Lautsprechers nicht zur Verfügung.

2-Wege-Übergang[TWEETER] unter [FRONT]/[REAR]/[SUBWOOFER]

- 3-Wege-Übergang[WOOFER]

X'OVER(Übergang)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Passt die Übergangsfrequenz für die gewählten Lautsprecher an (Hochpassfilter oder Tiefpassfilter).
  Wenn [THROUGH] gewählt ist, werden alle Signale zu den gewählten Lautsprechern gesendet.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/ [HPF SLOPE]/[LPF SLOPE]: Passt die Stellt die Übergangsflanke an.
  Nur wählbar, wenn eine andere Einstellung als [THROUGH] für die Übergangsfrequenz gewählt ist.
• [SW LPF PHASE]/[PHASE] : Wählt die Phase des Lautsprecherausgangs so, dass sie dem anderen Lautsprecherausgang entspricht.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Passt die Ausgangslautstärke des gewählten Lautsprechers an.

Audioeinstellungen

Einstellpunkte für 2-Wege-Übergang

[SPEAKERSIZE]
[FRONT] [SIZE]		[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE] (nicht angeschlossen)
[REAR]*1	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (nicht angeschlossen)
[SUBWOOFER]*2*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (nicht angeschlossen)
[X'OVER]
[TWEETER] [FRQ]		[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	[-08DB] bis [00DB]
	[GAIN RIGHT]	[-08DB] bis [00DB]
[FRONT HPF] [F-HPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	[-08DB] bis [00DB]
[REAR HPF]*1 [R-HPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[R-HPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[R-HPF GAIN]	[-08DB] bis [00DB]

[SUBWOOFER LPF]*2*3	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-06DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/ [NORMAL] (0°)
	[SW LPF GAIN]	[-08DB] bis [00DB]

Einstellpunkte für 3-Wege-Übergang

[SPEAKERSIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]*3	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (nicht angeschlossen)
[X 'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[SLOPE] [-06DB]/[-12DB]
	[PHASE] [REVERSE] (180°)/[NORMAL] (0°)
	[GAIN] [-08DB] bis [00DB]

*1, *2, *3: (siehe Seite 30)

Audioeinstellungen

[MID RANGE]	[HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[HPF SLOPE]	[-06DB]/[-12DB]
	[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
	[LPF SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN]	[-08DB] bis [00DB]
[WOOFER]*3	[LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SLOPE]	[-06DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN]	[-08DB] bis [00DB]

*1 Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/REAR] oder [REAR/SUB.W] gestellt ist. (Seite 27)

*2 KD-DB622BT: Wird nur angezeigt, wenn [SPK/PRE OUT] auf [REAR/SUB.W] oder [SUB.W/SUB.W] gestellt ist. (Seite 27)

*3 Wird nur angezeigt, wenn [SUBWOOFER SET] auf [ON] gestellt ist. (Seite 26)

Einstellungen der digitalen Zeitanpassung

Die digitale Zeitanpassung stellt die Verzögerungszeit des Lautsprecherausgangs ein, um eine geeignetere Umgebung für Ihr Fahrzeug zu erzeugen.

- Für die weitere Informationen, siehe "Automatische Bestimmung der Verzögerungszeit" auf Seite 31.

[DTA SETTINGS]
[POSITION]	Wählt Ihre Hörposition (Bezugspunkt).[ALL]: Keine Kompensation ; [FRONT RIGHT]: Vorderer rechter Sitz ;[FRONT LEFT]: Vorderer linker Sitz ; [FRONT ALL]: Vordere Sitze• [FRONT ALL] wird nur angezeigt, wenn [X' OVER TYPE] auf [2-WAY] gestellt ist. (Seite 27)
[DISTANCE]*1	[0CM] bis [610CM]: Stellen Sie den auszugleichenden Abstand fein ein.
[GAIN]*1	[-8DB] bis [ODB]: Nehmen Sie Anpassung der Ausgangslautstärke des gewählten Lautsprechers vor.
[DTA RESET]	[YES]: Setzt die Einstellungen ([DISTANCE] und [GAIN]) der gewählten [POSITION] auf Standardwerte zurück. ; [NO]: Hebt auf.
[CAR SETTINGS] Identifizieren Sie Ihren Fahrzeugtyp und die Lage der hinteren Lautsprecher, um die Anpassung für [DTA SETTINGS] vorzunehmen.
[CAR TYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Wählt den Typ des Fahrzeugs. ; [OFF]: Keine Kompensation.
[R-SP LOCATION]*2	Wählt die Lage der hinteren Lautsprecher in Ihrem Fahrzeug, um den weitesten Abstand von der gewählten Hörposition zu berechnen (Bezugspunkt).• [DOOR]/[REAR DECK]: Nur wählbar, wenn [CAR TYPE] als [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] oder [SUV] gewählt ist.• [2ND ROW]/[3RD ROW]: Nur wählbar, wenn [CAR TYPE] als [MINIVAN] oder [MINIVAN(LONG)] gewählt ist.

*1, *2: (siehe Seite 31)

Audioeinstellungen

Automatische Bestimmung der Verzögerungszeit

107 cm 43 cm 75 cm 150 cm +75 cm -8 cm

Wenn Sie den Abstand von der momentan eingestellten Hörposition zu jedem Lautsprecher festlegen, wird die Verzögerungszeit automatisch berechnet.

1 Stellen Sie [POSITION] ein und bestimmen Sie die Hörposition als Bezugspunkt (der Bezugspunkt für [FRONT ALL] wird die Mitte zwischen links und rechts auf den Vordersitzen).
2 Messen Sie den Abstand vom Bezugspunkt zu den Lautsprechern.
3 Berechnen Sie den Unterschied zwischen dem Abstand des am weitesten entfernten Lautsprechers (Subwoofer in der Abbildung) und den anderen Lautsprechem.
4 Stellen Sie den in Schritt 3 für die einzelnen Lautsprecher berechneten Wert für [DISTANCE] ein.
5 Stellen Sie [GAIN] für einzelne Lautsprecher ein. Beispiel: Wenn [FRONT ALL] als Hörposition gewählt ist

*1 Bevor Sie eine Einstellung vornehmen, wählen Sie den Lautsprecher aus:

Wenn 2-Wege-Ubergang gewählt ist:

[FRONT LEFT]/[FRONT RIGHT]/[REAR LEFT]/[REAR RIGHT]/[SUBWOOFER]:

[REAR LEFT], [REAR RIGHT] und [SUBWOOFER] ist nur wählbar, wenn eine andere Einstellung als

[NONE] für [REAR] und [SUBWOOFER] unter [SPEAKER SIZE] gewählt ist. (Seite 29)

Wenn 3-Wege-Übergang gewählt ist:

[TWEETER LEFT]/[TWEETER RIGHT]/[MID LEFT]/[MID RIGHT]/[WOOFER]:

[WOOFER] ist nur wählbar, wenn eine andere Einstellung als[NONE] und [WOOFER] unter [SPEAKER

SIZE] gewählt ist. (Seite 29)

*2 Wird nur angezeigt, wenn [X 'OVER TYPE] auf 2-WAY gestellt ist und eine andere Einstellung als [NONE] für [REAR] unter [SPEAKER SIZE] gewählt ist. (Seite 29)

Display-Einstellungen

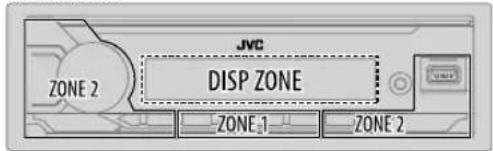

Zonen-Identifikation für Helligkeitseinstellungen

KD-T922BT:

ZONE 2 DISP ZONE ZONE 1 ZONE 2

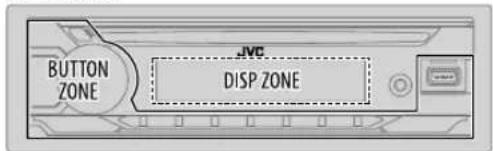

KD-DB622BT:

BUTTON ZONE JVC DISP ZONE

KD-X38MDBT:

JVC ZONE 2 DISP ZONE ZONE 1 ZONE 2

Display-Einstellungen

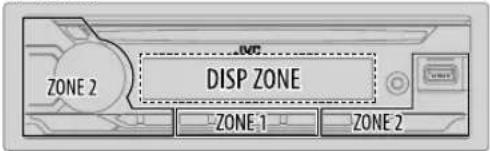

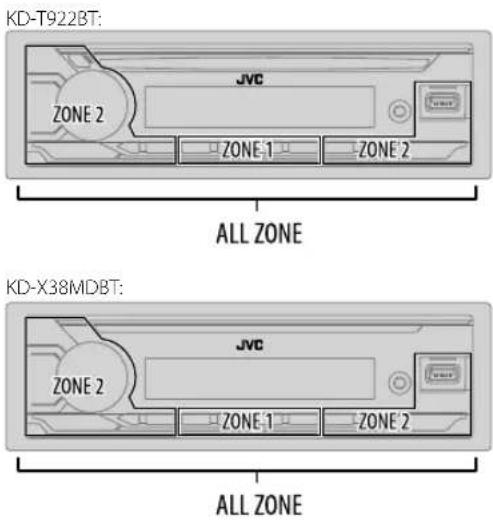

Zonen-Identifikation für Farbeinstellungen

KD-T922BT: ZONE 2 JVC ZONE 1 ZONE 2 ALL ZONE KD-X38MDBT: ZONE 2 JVC ZONE 1 ZONE 2 ALL ZONE

1 Halten Sie gedruckt.
2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (siehe folgende Tabelle), und drücken Sie dann den Regler.
3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand.
4 Drücken Sie zum Beenden.
Zum Zurückschalten zum vorherigen Einstellelement drücken Sie 9/3.

Standard: [XX]

[DISPLAY]
[DIMMER]	Blenden Sie die Beleuchtung ab.[OFF]: Die Abblendung ist ausgeschaltet. Die Helligkeit wechselt auf [DAY]-Einstellung um.[ON]: Die Abblendung ist eingeschaltet. Die Helligkeit wechselt auf [NIGHT]-Einstellung um.(Siche folgende Einstellungen für "[BRIGHTNESSIRTIMMER TIME]: Stellen Sie die Zeit zum Ein- und Ausschalten des Dimmers ein.1 Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.2 Drehen Sie den Lautstärke-Regler zum Einstellen der Ausschaltzeit [OFF], und drücken Sie dann den Regler.(Standard: [ON]: [18:00]; [OFF]: [6:00])[DIMMER AUTO]: Die Abblendung schaltet automatisch ein und aus, wenn Sie die Autoscheinwerfer ein- oder ausschalten.*1
[BRIGHTNESS] Stellen Sie die Helligkeit für Tag und Nacht separat ein.1 [DAY]/[NIGHT]: Wählen Sie Tag oder Nacht.2 Wählen Sie eine Zone. (Siehe Abbildung auf Seite 31.)3 [LEVEL 00] bis [LEVEL 31]: Stellen Sie den Helligkeitspegel ein.
[TEXT SCROLL]*2	[SCROLL ONCE]: Scrollt die Display-Information einmal.;[SCROLL AUTO]: Wiederholt das Scrollen in 5-Sekunden-Intervallen.;[SCROLL OFF]: Hebt auf.KD-DB622BT/KD-X38MDBT: Gilt nicht für Dynamic Label Anzeigeinformation (Seite 35, 36) während auf DAB-Quelle geschaltet.
[FORMAT]*3	(Für KD-T922BT/KD-X38MDBTDIe untenstehende Information wird beim Einschalten im zusätzlichen Display gezeigt, wenn das Bluetooth-Gerät angeschlossen ist. (Seite 35)[BATT/SIGNAL]: Zeigt die Stärke der Batterie und des Signals.;[DATE]: Zeigt das Datum.

*1 Die Steuerleitungsverbindung für Beleuchtung ist erforderlich. (Seite 42, 43)
*2 Manche Zeichen oder Symbole werden nicht richtig angezeigt (oder werden ausgeblendet).
*3 Funktionalität hängt von dem Typ der verwendeten Telefone ab.

Display-Einstellungen ZurBezugnahme

COLOR

[PRESET]Wählt die Beleuchtungsfarben für die Tasten in verschiedenen Zonen separat.

1 Wählen Sie eine Zone ([ZONE 1], [ZONE 2], [ALL ZONE]). (Siehe Abbildung auf Seite 32.)

2 Wählen Sie eine Farbe für die gewählte Zone. • [COLOR 01] bis [COLOR 49]

• [USER]: Die Farbe, die Sie für [DAY COLOR] oder [NIGHT COLOR] festgelegt haben, wird gezeigt.
• [COLOR FLOW01] bis [COLOR FLOW03]: Die Farbe wechselt bei unterschiedlichen Geschwindigkeiten.
• [CRYSTAL]/[FLOWER]/[FOREST]/[GRADATION]/[OCEAN]/[RELAX]/[SUNSET]: Das gewählte Farbmuster wird gezeigt.* (Nur wählbar, wenn [ALL ZONE] in Schritt 1 gewählt ist.)

[DAY COLOR] Speichern Sie Ihre eigenen Tages- und Nachtbeleuchtungsfarben für verschiedene Zonen.

1 Wählen Sie eine Zone ([ZONE 1], [ZONE 2]). (Siehe Abbildung auf Seite 32.)
2 [RED]/[GREEN]/[BLUE]: Wählen Sie eine Primärfarbe.
3 [00] bis [31]: Wählen Sie den Pegel. Wiederholen Sie Schritt 2 und 3 zur Einstellung aller Primärfarben.
- Ihre Einstellung wird unter [USER] in [PRESET] gespeichert.
- [NIGHT COLOR] oder [DAY COLOR] wird durch Ein- oder Ausschalten der Autoscheinwerfer umgestellt.

[COLOR GUIDE] [ON]: Die Beleuchtungsfarbe von [ZONE 1] und [ZONE 2] wechselt auf Weiß, wenn Einstellungen auf dem Menü und Listensuche ausgeführt werden, ausgenommen im Farb einstellmodus.; [OFF]: Hebt auf.

* Wenn eines dieser Farbmuster gewählt ist, wechselt die Beleuchtungsfarbe für [ZONE 1], und [ZONE 2] auf Standardfarben.

Wartung

Reinigung des Geräts

Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber.

Reinigung des Steckverbinders

Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen. Schützen Sie den Steckverbinder unbedingt vor Beschädigung.

KD-T922BT/KD-DB622BT:

Anschluss (an der Rückseite der Frontblende)

KD-X38MDBT:

Anschluss (an der Rückseite der Frontblende)

Handhabung von Discs (für KD-T922BT/KD-DB622BT)

• Berühren Sie nicht die Aufnahme–Oberfläche der Disc.
• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.
• Verwenden Sie kein Zubehör für die Disc.
• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.
• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.
• Ziehen Sie eine Disc beim Entfernen aus dem Gerät horizontal heraus.
• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante.

Weiterelnformationen

Für: — Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel

JVC-Originalanwendung

— Jegliche neuesten Informationen

Besuchen Sie .

ZurBezugnahme

Allgemeines

- KD-T922BT/KD-DB622BT: Dieses Gerät kann nur die folgenden CDs abspielen:

- DualDisc-Wiedergabe: Die Nicht-DVD-Seite einer "DualDisc" entspricht nicht dem "Compact Disc Digital Audio"-Standard. Deshalb kann die Verwendung der Nicht-DVD-Seite einer DualDisc auf diesem Produkt nicht empfohlen werden.

- Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie .

AbspielbareDateien

• Disc (für KD-T922BT/KD-DB622BT):

Wiederzugebende Audiodateien: KD-T922BT: MP3 (.mp3), WMA (.wma), AAC (.aac) KD-DB622BT: MP3 (.mp3), WMA (.wma) Abspielbare Medien: CD-R/CD-RW/CD-ROM

Abspielbares Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen

- USB-Massenspeichergerät: Wiederzugebende Audiodateien: KD-T922BT: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac) KD-DB622BT/KD-X38MDBT: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac) Abspielbares Dateisystem: FAT12, FAT16, FAT32

Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. KD-T9228T: Die AAC (.m4a)-Datei in einem CD eine von iTunes codierte kann nicht auf diesem Gerät abgespielt werden.

Nicht abspielbare Discs (für KD-T922BT/KD-DB622BT)

• Discs mit nicht runder Form.

- Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.

- Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.

- 8-cm–CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen.

Wissenswertes über USB-Geräte

- Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

- Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

- Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1,5 A erkennen.

Wissenswertes über iPod/iPhone (für KD-T922BT)

- Made for

- Es ist nicht möglich, Videodateien im Menü "Videos" zu durchsuchen.

- Die Song-Reihenfolge, die im gewählten Menü dieser Einheit erscheint, kann sich vom iPod/iPhone unterscheiden.

- Sie können den iPod nicht bedienen, wenn "JVC" oder √ auf dem iPod angezeigt wird.

- Je nach der Version des Betriebssystems des iPod/iPhone sind einige Funktionen möglicherweise nicht verfügbar.

Wissenwertes über Spotify

- Spotify-Anwendung unterstützt:

- KD-T922BT: iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR, 11, 11 Pro, 11 Pro MAX (iOS 12.1 oder höher)

- Android OS 4.0.3 oder höher

- Spotify ist ein Dritter Dienstanbieter, deshalb bleiben unangekündigte Änderungen der technischen Daten jederzeit vorbehalten. Entsprechend kann die Kompatibilität eingeschränkt sein, oder einzelne oder alle der Dienste können unverfügbar werden.

- Bestimmte Funktionen von Spotify können nicht von dieser Einheit bedient werden.

- Bezüglich Fragen zur Verwendung der Anwendung wenden Sie sich bitte an Spotify bei .

Verfügbare kyrillische Buchstaben

Verfügbares Zeichen Displayanzeigen

ZurBezugnahme

Ändern der Display-Information

Jedesmal, wenn Sie Brücken, wechselt die Anzeige-Information.

- Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint "NO TEXT", "NO NAME" oder andere Information (z.B. Sendername) oder die Anzeige ist leer.

KD-T922BT/KD-X38MDBT:

F-M 01JAN 9790 Hauptdisplay Uhrzeitanzeige oder PegelmesserZusätzlich

*1 Das Datum wird Angabe der Batterie- und Signalstärke des verbundenen Bluetooth-Geräts ersetzt, wenn [FORMAT] auf [BATT/SIGNAL] gestellt ist. (Seite 32)

Quellenname Display-Information: Haupt (Zusätzlich)

DAB(FürKD-X38MDBT)	Dienst-Etikett (Ensemble Etikett) ➔ Dienst-Etikett (Ensemble Etikett) mit Musik-Synchronisationseffekt*2 ➔ Dienst-Etikett (Datum) ➔ Dynamik-Etikett (Datum) ➔ Titel (Interpret) ➔ Titel (Datum) ➔ Nächstes Programm (EPG) (Datum) ➔ Signalpegel (Datum) ➔ zurück zum Anfang
FM/AM Frequenz (Datum)	➔ Frequenz (Datum) mit Musik-Synchronisationseffekt*2 ➔ zurück zum Anfang
	Nur für Radio Data System-FM (UKW)-Sender: Sendername/Programmtyp (Datum) ➔ Sendername/Programmtyp (Datum) mit Musik-Synchronisationseffekt*2 ➔ Radiotext (Datum) ➔ Radiotext+ (Radiotext+) ➔ Songtitel (Interpret) ➔ Songtitel (Datum) ➔ Frequenz (Datum) ➔ zurück zum Anfang

Quellenname Display-Information: Haupt (Zusätzlich)
CD/USB (Für KD-T9228T)	Für CD-DA:Tracktitel (Interpret) ➔ Tracktitel (Interpret) mit Musik-Synchronisationseffekt*2 ➔ Tracktitel (Disc-Titel) ➔ tracktitel (Datum) ➔ Spielzeit (Datum) ➔ zurück zum Anfang
	Für MP3/WMA/AAC/WAV/FLAC-Datei:Songtitel (Interpret) ➔ Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 ➔ Songtitel (Albumtitel) ➔ songtitel (Datum) ➔ Dateiname (Ordername) ➔ dateiname (Datum) ➔ Spielzeit (Datum) ➔ zurück zum Anfang
iPod USB/iPod BI	(Für KD-T9228T)Songtitel (Interpret) ➔ Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 ➔ Songtitel (Albumtitel) ➔ songtitel (Datum) ➔ Spielzeit (Datum) ➔ zurück zum Anfang
SPOTIFY/SPOTIFY BT	Kontexttitel (Datum) ➔ Kontexttitel (Datum) mit Musik-Synchronisationseffekt*2 ➔ Songtitel (Interpret) ➔ songtitel (Albumtitel) ➔ Songtitel (Datum) ➔ Spielzeit (Datum) ➔ zurück zum Anfang
BT AUDIO	Songtitel (Interpret) ➔ Songtitel (Interpret) mit Musik-Synchronisationseffekt*2 ➔ Songtitel (Albumtitel) ➔ songtitel (Datum) ➔ Spielzeit (Datum) ➔ zurück zum Anfang
AUX Quellenname (Datum)	➔ Quellenname (Datum) mit Musik-Synchronisationseffekt*2 ➔ zurück zum Anfang

*2 Während des Musik-Synchronisationseffekts werden die Beleuchtungsfarbe und der Helligkeitsgrad der Tasten gewechselt (abhängig von der Farbeinstellung für [PRESET] auf Seite 33) synchronisiert.

ZurBezugnahme

KD-DB622BT:

FM 9790 10:12 Hauptdisplay Uhrzeitanzeige

QuellennameDisplay-Information:Haupt
DAB Dienst-Etikett	→ Dienst-Etikett mit Musik-Synchronisationseffekt* → Ensemble Etikett → Dynamik-Etikett →Titel/Interpret Neichstes Programm (EPG) → Signalpegel →Datum zurück zum Anfang
FM oder AM Frequenz	→Frequenz mit Musik-Synchronisationseffekt* →Datum zurück zum Anfang
	Nur für Radio Data System-FM (UKW)-Sender: Sendername/Programmltyp → Sendername/Programmlyp mit Musik-Synchronisationseffekt* → Radiotext →Radio text + Radiotext + songtitel/Radiotext + interpret →Frequenz →Datum zurück zum Anfang
CD oder USB Für CD-DA:	Disc-Titel/Interpret → Disc-Titel/Interpret mit Musik-Synchronisationseffekt* → Tracktitel/Interpret →Spielzeit →Datum zurück zum Anfang
	Für MP3/WMA/WAV/FLAC-Datei: Songtitel/Interpret → Songtitel/Interpret mit Musik-Synchronisationseffekt* → Albumtitel/Interpret →Ordnername → Dateiname → Spielzeit →Datum zurück zum Anfang

QuellennameDisplay-Information:Haupt
SPOTIFY BT Kontexttitel	→ Kontexttitel mit Musik-Synchronisationseffekt* → Songtitel→ Interpret → Albumtitel → Spielzeit → Datum → zurück zum Anfang
BT AUDIO Songtitel/Interpret	→ Songtitel/Interpret mit Musik-Synchronisationseffekt* → Albumtitel/Interpret → Spielzeit →Datum → zurück zum Anfang
AUX Quellenname	→ Quellenname mit Musik-Synchronisationseffekt* → Datum → zurück zum Anfang

* Während des Musik-Synchronisationseffekts wird der Helligkeitsgrad der Tasten gewechselt und mit der Musiklautstärke synchronisiert.

Fehlersuche

Symptom Abhilfe
Allgemeines	Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.• Prüfen Sie die Kabel und Verbindungen.
	"MISWIRING CHECK WIRING THEN PWR ON" erscheint.	Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.
	"PROTECTING SEND SERVICE" erscheint.	Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein.
	Quelle kann nicht gewählt werden.	Prüfen Sie die Einstellung [SOURCE SELECT]. (Seite 7)
	Das Gerät funktioniert überhaupt nicht.	Setzen Sie das Gerät zurück. (Seite 4, 5, 6)
	Richtige Zeichen werden nicht angezeigt.	• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.• Je nach der Anzeigesprache, die Sie gewählt haben (seite 8), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden.
Digitalradio	Der DAB-Empfang ist schlecht	Stellen Sie sicher, dass [ON] für [DAB ANT POWER] gewählt ist. (Seite 11)
	"CHK ANTENNA" Prüfen Sie die DAB-Antenne. Wenn eine passive Antenne (ohne einen Booster) verwendet wird, stellen Sie [DAB ANT POWER] auf [OFF]. (Seite 11)
	"RELATED SERV FOUND" • Drücken Sie den Lautstärke-Regler zum Aktivieren von Soft-Link. (Seite 11)• Zum Abbrechen drücken Sie Q/∑
Analogradio	• Der Radioempfang ist schlecht.• Statikrauschen beim Radiohören.	Schließen Sie das Antennenkabel fest an.

Symptom Abhilfe

CD/USB/iPod	Disc kann nicht ausgegeben werden.	Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen.
	Rauschen wird erzeugt. Springen Sie zu einem anderen Musikstück oder wechseln Sie die Disc.
	Die Meldung "IN DISC" erscheint, und die Disc kann nicht ausgeworfen werden.	Stellen Sie sicher, dass der Ladeschlitz beim Ausschieben der Disc nicht blockiert ist.
	“PLEASE EJECT” erscheint.	Drücken Sie und setzen Sie die Disc richtig ein.
	Die Wiedergabereihenfolge ist nicht wie gewünscht.	Die Wiedergabereihenfolge wird durch die Reihenfolge der Aufzeichnung von Dateien (disc) oder den Dateinamen (USB) bestimmt.
	Verflossene Spielzeit ist nicht richtig.	Dies hängt von dem vorherigen Aufnahmevorgang ab (disc/USB).
	“NOT SUPPORT” erscheint, und Tracks werden übersprungen.	Prüfen Sie, ob der Track ein abspielbares Format hat. (Seite 34)
	“READING” blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.• Setzen Sie die Disc erneut ein oder bringen Sie das Gerät (USB/iPod/iPhone) wieder an.
	“UNSUPPORTED DEVICE” erscheint.	• Prüfen Sie, ob das angeschlossene USB-Gerät kompatibel mit diesem Gerät ist, und stellen Sie sicher, dass die Dateisysteme die unterstützten Formate haben. (Seite 34)• Bringen Sie das USB-Gerät wieder an.
	“UNRESPONSIVE DEVICE” erscheint.	Stellen Sie sicher, dass das USB-Gerät nicht eine Fehlfunktion aufweist, und bringen Sie das USB-Gerät wieder an.
	“USB HUB IS NOT SUPPORTED” erscheint.	Diese Einheit nicht kann ein USB-Gerät unterstützen, das über einen USB-Hub angeschlossen ist.
	“CANNOT PLAY” erscheint.	Schließen Sie ein USB-Gerät an, das abspielbare Audiodateien enthält.

Fehlersuche

Symptom Abhilfe
CD/USB/iPod	Die Quelle wechselt nicht auf "USB" um, wenn Sie ein USB-Gerät anschließen, während Sie eine andere Quelle hören.“USB ERROR” erscheint.	Der USB-Anschluss nimmt mehr Leistung auf als das Designlimit vorgibt. Schalten Sie die Stromversorgung aus und trennen Sie das USB-Gerät ab. Schalten Sie dann die Stromversorgung wieder ein und schließen Sie das USB-Gerät erneut an.Wenn dies das Problem nicht behebt, schalten Sie die Stromversorgung aus und wieder ein (oder setzen Sie die Einheit zurück), bevor Sie das USB-Gerät durch ein anderes ersetzen.
	Der iPod/iPhone schaltet nicht ein oder funktioniert nicht.	Prüfen Sie die Verbindung zwischen diesem Gerät und dem iPod/iPhone.Trennen Sie das iPod/iPhone ab und setzen es mit Hard Reset zurück.
	“LOADING” erscheint, wenn Sie durch Drücken von auf den Suchmodus schalten.	Die Einheit bereitet die iPod/iPhone-Musikliste vor. Das Laden kann eine gewisse Zeit dauern, wiederholen Sie den Vorgang später.
	“NO DISC” Setzen Sie eine abspielbare Disc in den Ladeschlitz ein.
	“NO DEVICE” Schließen Sie ein Gerät (USB/iPod/iPhone) an und schalten Sie die Quelle erneut auf USB/iPod/iPhone um.
	“MEMORY FULL” Sie haben die maximale Speicherkapazität Ihres iPod/iPhone erreicht.
Spotify	“DISCONNECTED” USB ist vom Kopfgerät getrennt. Bitte stellen Sie sicher, dass das Gerät richtig über USB angeschlossen ist.
	“CONNECTING” Angeschlossen über den USB-Eingang: Das Gerät stillt die Verbindung zur Kopfgerät her. Bitte warten.Angeschlossen über Bluetooth: Die Bluetooth-Verbindung ist getrennt. Bitte prüfen Sie, ob die Bluetooth-Verbindung und stellen Sie sicher, dass das Gerät und die Einheit gekoppelt und verbunden sind.
	“CHECK APP” Die Spotify-Anwendung ist nicht richtig verbunden, oder der Benutzer ist nicht angemeldet. Beenden Sie die Spotify Anwendung und starten Sie sie neu. Dann melden Sie sich bei Ihrem Spotify-Konto an.

Symptom Abhilfe
Bluetooth ^a	Kein Bluetooth-Gerät ist erkannt.	Suchen Sie erneut vom Bluetooth-Gerät.Setzen Sie das Gerät zurück. (Seite 4, 5, 6)
	Bluetooth-Pairing kann nicht ausgeführt werden.	Stellen Sie sicher, dass Sie den gleichen PIN-Code für die Einheit und das Bluetooth-Gerät eingegeben haben.Löschen Sie Pairing-Information sowohl von der Einheit als auch dem Bluetooth-Gerät, und führen Sie dann das Pairing erneut aus. (Seite 19)
	Echo oder Rauschen wird während eines Telefongesprächs gehört.	Justieren Sie die Mikrofoneinheit-Position. (Seite 18)Prüfen Sie die [ECHO CANCEL]-Einstellung. (Seite 21)
	Die Telefon-Tonqualität ist schlecht.	Verringern Sie den Abstand zwischen der Einheit und dem Bluetooth-Gerät.Bewegen Sie das Fahrzeug zu einem Ort, wo ein besseres Signal empfangen wird.
	Sprach-Rufmethode ist nicht erfolgreich.	Verwenden Sie die Sprach-Rufmethode in einer ruhigeren Umgebung.Verringern Sie den Abstand zum Mikrofon, während Sie den Namen sprechen.Stellen Sie sicher, dass die gleiche Stimme wie für die Sprach-Kennung registriert verwendet wird.
	Der Ton wird unterbrochen oder weist bei Wiedergabe von einem Bluetooth-Audioplayer Aussetzer auf.	Verringern Sie den Abstand zwischen dem Gerät und dem Bluetooth-Audioplayer.Schalten Sie die Einheit aus und wieder ein, und versuchen Sie erneut, die Verbindung herzustellen.Andere Bluetooth-Geräte versuchen möglicherweise, die Verbindung zur Einheit herzustellen.
	Der angeschlossene Bluetooth-Audioplayer kann nicht gsteuert werden.	Prüfen Sie, ob der angeschlossene Bluetooth-Audioplayer das Audio/Video Remote Control Profile (AVRCP) unterstützt. (Siehe auch Bedienungsanleitung Ihres Audioplayers.)Trennen Sie den Bluetooth-Player ab und schließen ihn erneut an.
	“PLEASE WAIT”	Die Einheit bereitet die Verwendung der Bluetooth-Funktion vor.Wenn die Meldung nicht verschwindet, schalten sie aus und wieder ein, und schließen dann das Gerät erneut an.

Fehlersuche

Symptom Abhilfe
Bluetooth®	"NOT SUPPORT" Das angeschlossene Telefon unterstützt nicht das Spracherkennungssystem oder die Telefonbuch-Übertragung.
	"NO ENTRY"/"NO PAIR" Kein registriertes Gerät ist über Bluetooth angeschlossen/gefunden.
	"ERROR" Wiederholen Sie die Bedienung. Wenn "ERROR" erneut erscheint, prüfen Sie, ob das Gerät die probierte Funktion unterstützt.
	"NO INFO"/"NO DATA" Das Bluetooth-Gerät kann nicht die Kontaktinformationen erhalten.
	"H/W ERROR" Setzen Sie die Einheit zurück und probieren Sie den Vorgang erneut. Falls "H/W ERROR" erneut erscheint, wenden Sie sich an den Kundendienst.
	"SWITCHING NG" Die angeschlossene Telefone unterstützen möglicherweise nicht die Telefon-Umschalten-Funktion.
	Die Bluetooth -Verbindung zwischen dem Bluetooth-Gerät und der Einheit ist instabil. Löschen Sie das unbenutzte registrierte Bluetooth-Gerät aus der Einheit. (Seite 23)

Wenn Sie weiterhin Probleme haben, führen Sie einen Reset aus. (Seite 4, 5, 6)

Einbau/Anschluss

Dieser Abschnitt ist für den professionellen Einbautechniker gedacht. Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesener Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

⚠️ WARNING

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.
• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.
• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.
  • Zum Verhindern von Kurzschlüssen:

Isolieren Sie nicht angeschlossene Kabel mit Vinylband.

Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird.

Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen.

ACHTUNG

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.
• Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.
• Schließen Sie Lautsprecher mit einer Maximalleistung von mehr als 50 W an. Wenn die Maximalleistung der Lautsprecher unter 50 W ist, ändern Sie die Einstellung von [AMP GAIN], um Beschädigung der Lautsprecher zu vermeiden. (Seite 26)
• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.
• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.
• Halten Sie alle Kabel von hitzeableitenden Metallteilen fem.
• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.
• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße.

Einbau/Anschluss

Teileliste für den Einbau

(A) Frontblende (×1)

(B) Frontrahmen (×1)

(C) Einbauhalterung (×1)

(D) Kabelbaum (×1)

(E) Ausziehschlüssel (×2) (für KD-T922BT/ KD-DB622BT)

(für KD-X38MDBT)

Grundlegendes Verfahren

1 Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den ⊖ Klemme der Autobatterie ab.
2 Schließen Sie die Kabel richtig an. Siehe "Verdrahtungsanschluss" auf Seite 42, 43.
3 Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe "Einbau der Einheit (Einbau im Armaturenbrett)" auf Seite 40, 41.
4 Schließen Sie die -Klemme der Autobatterie an.
5 Drücken Sie! SRC zum Einschalten.
6 Nehmen Sie die Frontblende ab und setzen Sie das Gerät innerhalb von 5 Sekunden zurück. (Seite 4, 5, 6)

Einbau der Einheit (Einbau im Armaturenbrett)(für KD-T922BT/KD-DB622BT)

Installieren der Einheit (ohne die Einbauhalterung)

(für KD-T922BT/KD-DB622BT)

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

(B) 8 mm MAX. Ø5 mm Ø5 mm Schneidschraubentyp

⚠️ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit (für KD-T922BT/KD-DB622BT)

Einbau der Einheit (Einbau im Armaturenbrett) (für KD-X38MDBT)

Installieren der Einheit (ohne die Einbauhalterung)

(für KD-X38MDBT)

1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit Schrauben (im Handel erhältlich).

(B) 8 mm MAX. MS mm MS mm

▲ Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher Schrauben kann das Gerät beschädigt werden.

Entfernen der Einheit (für KD-X38MDBT)

Verdrahtungsanschluss von KD-T922BT

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

Hinterer Ausgang/3-Wege-Übergang: Hochtöner-Ausgang

Vorderer Ausgang/3-Wege-Übergang: Mittelbereich-Ausgang

Subwoofer-Ausgang/3-Wege-Übergang: Tieftöner-Ausgang

Mikrofoneingangsbuchse (Seite 18) Sicherung (10 A) Antennenanschluss ② ③ (D)

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile

Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

ISO-Anschlüsse

Hellblau/Gelb (REMOTE CONT) (Lekungs-Fernbedienungskabel) STEERING WHEEL REMOTE INPUT Zum Lenkrad-Fernbedienungsadapter

Stift Farbe und Funktion

A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12 V === 350 mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1	Lila ⊕	: Hinterer Lautsprecher (rechts)Für 3-Wege-Übergang: Hochtöner (rechts)
B2	Lila/Schwarz ⊖
B3	Grau ⊕	: Vorderer Lautsprecher (rechts)Für 3-Wege-Übergang: Mitteltöner (rechts)
B4	Grau/Schwarz ⊖
B5	Weiß ⊕	: Vorderer Lautsprecher (links)Für 3-Wege-Übergang: Mitteltöner (links)
B6	Weiß/Schwarz ⊖
B7	Grün ⊕	: Hinterer Lautsprecher (links)*Für 3-Wege-Übergang: Hochtöner (links)
B8	Grün/Schwarz ⊖

* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Zur Einstellung siehe Seite 28.

Einbau/Anschluss

Verdrahtungsanschluss von KD-DB622BT/KD-X38MDBT

Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden.

KD-X38MDBT: KD-DB622BT:

Hinterer Ausgang/3-Wege-Übergang: Hochtöner-Ausgang
Vorderer Ausgang/3-Wege-Ubergang: Mittelbereich-Ausgang
Subwoofer-Ausgang/3-Wege-Übergang: Tieftöner-Ausgang

Mikrofoncingangsbuchse (Seite 18) Sicherung (10 A) ④ (D) ② DAB-Antennenbuchse (SMB-Anschluss) ③ Antennenanschluss

Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile

Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
Gelb (Batteriekabel)

Rot (Zündkabel)

Rot (A7)

Gelb (A4)

Hellblau/Gelb

(Lekungs-Fernbedienungskabel)

Zum Lenkrad-Fembedienungsadapter

Stift Farbe und Funktion

A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12 V === 350 mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1	Lila ⊕	: Hinterer Lautsprecher (rechts)
B2	Lila/Schwarz ⊖	Für 3-Wege-Übergang: Hochtöner (rechts)
B3	Grau ⊕	: Vorderer Lautsprecher (rechts)
B4	Grau/Schwarz ⊖	Für 3-Wege-Übergang: Mitteltöner (rechts)
B5	Weiß ⊕	: Vorderer Lautsprecher (links)
B6	Weiß/Schwarz ⊖	Für 3-Wege-Übergang: Mitteltöner (links)
B7	Grün ⊕	: Hinterer Lautsprecher (links)*
B8	Grün/Schwarz ⊖	Für 3-Wege-Übergang: Hochtöner (links)

* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-Verstärker anschließen. Zur Einstellung siehe Seite 28.

Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat

Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.

ISO-Anschlüsse

TechnischeDaten

Digitalradio	KD-DB622BT/KD-X38MDBT:
	DAB Frequenzbereich Band III 174,928 MHz — 239,200 MHz
	Empfindlichkeit -100 dBm
	Signal-Rauschabstand 80 dB
	Antennenanschluss-Typ SMB
	Antennen-Ausgangsspannung 12 V DC
	Antennen-Maximalstrom < 100 mA
Analogradio	FM Frequenzbereich 87,5 MHz — 108,0 MHz (50-kHz-Raster)
	Empfindlichkeit (S/N = 26 dB) KD-DB622BT/KD-X38MDBT:0,56 μV/75 Ω (6,2 dBf)KD-T922BT: 0,71 μV/75 Ω (8,2 dBf)
	Empfindlichkeitsschwelle(DIN S/N = 46 dB)	KD-DB622BT/KD-X38MDBT:1,58 μV/75 ΩKD-T922BT: 2,0 μV/75 Ω
	Frequenzgang (±3 dB) 30 Hz — 15 kHz
	Signal-Rauschabstand (MONO)	KD-DB622BT/KD-X38MDBT: 68 BDKD-T922BT: 64 dB
	Kanaltrennung (1 kHz)	40 dB
	AM(MiW)	Frequenzbereich531 kHz — 1 611 kHz (9-kHz-Raster)
		Empfindlichkeit (S/N = 20 dB) KD-DB622BT/KD-X38MDBT:28,5 μV (29,1 dBμ)KD-T922BT: 28,2 μV (29 dBμ)
	AM(LW)	Frequenzbereich153 kHz — 279 kHz (9-kHz-Raster)
		Empfindlichkeit (S/N = 20 dB) KD-DB622BT/KD-X38MDBT:45 μV (33,1 dBμ)KD-T922BT: 50 μV (33,9 dBμ)

CD Player	KD-T922BT/KD-DB622BT:
	Laserdiode	GaMAs
	Digitalfilter (D/A)	8-faches Oversampling
	Spindeldrehzahl	500 U/min — 200 U/min (CLV)
	Tonhähenschwankung	Unterhalb der Messgrenze
	Frequenzgang ( ± 1 dB)	20 Hz — 20 kHz
	Gesamtklirrfaktor (1 kHz)	0,01 %
	Signal-Rauschabstand (1 kHz) KD-T922BT: 97 dB	KD-DB622BT: 96 dB
	Dynamikbereich	KD-T922BT: 91 dBKD-DB622BT: 92 dB
	Kanaltrennung	KD-T922BT: 89 dBKD-DB622BT: 90 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	KD-T922BT: AAC-LC “.aac”-Dateien
USB	USB Standard	KD-T922BT:USB 1.1, USB 2.0 (Hohe Geschwindigkeit)KD-DB622BT/KD-X38MDBT:USB 1.1, USB 2.0 (Höchstgeschwindigkeit)
	Kompatible Geräte	Massenspeichergerät
	Dateisystem	FAT12/16/32
	Maximaler Versorgungsstrom	DC 5V— 1,5 A
	Digitalfilter (D/A) Wandler	24 Bit
	Frequenzgang ( ± 1 dB)	20 Hz — 20 kHz
	Signal-Rauschabstand (1 kHz) 98 dB

Technische Daten

USB	Dynamikbereich 93 dB
	Kanaltrennung	KD-T922BT/KD-DB622BT: 90 dBKD-X38MDBT: 89 dB
	MP3-Decodierung	Unterstützt MPEG-1/2 Audio Layer-3
	WMA-Decodierung	Unterstützt Windows Media Audio
	AAC-Decodierung	KD-T922BT: AAC-IC“.aac“,“.m4a“-Dateien
	WAV-Decodierung	Linear PCM
	FLAC-Decodierung	FLAC-Datei, bis zu 24 bit/96 kHz
Auxiliary	Frequenzgang (±3 dB) 20 Hz — 20 kHz
	Maximaler Spannungseingang	1000 mV
	Eingangsimpedanz	30 kΩ
Bluetooth	Version	Bluetooth V4.2
	Frequenzbereich	2,402 GHz — 2,480 GHz
	HF-Ausgangsleistung (E.I.R.P.)	+4 dBm (MAX), Leistungsklasse 2
	Maximaler Kommunikationsbereich	Sichtlinie ca. 10 m (32,8 ft)
	Pairing	SSP (Secure Simple Pairing)
	Profil HFP1.7.1 (Hands Free Profile)	A2DP (Advanced Audio Distribution Profile)AVRCP1.6.1 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile)
Audio	Maximale Ausgangsleistung	50 W × 4 oder50 W × 2 + 50 W × 1 (Subwoofer = 4 Ω)
	Volle Bandbreitenleistung (bei weniger als 1 % Klimfaktor)	22 W × 4
	Lautsprachcrimpedanz	4 Ω — 8 Ω

Audio	Band 13 Band
		Frequenz 62,5/ 100/ 160/ 250/ 400/ 630/ 1k/ 1,6 k/ 2,5k/4k/ 6,3k/ 10k/ 16k Hz
		Pegel -09 +09 (-9dB +9dB)
		Q 1,35/ 1,5/ 2,0
	HPF Frequenz THROUGH/ 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/150/ 180/ 220/ 250 Hz
	LPF Frequenz THROUGH/ 30/ 40/ 50/ 60/ 70/ 80/ 90/ 100/ 120/150/ 180/ 220/ 250 Hz
	Vorverstärkerpegel/Last 2 500 mV/10 kΩ
	Vorverstärkungsimpedanz ≤ 600 Ω
Allgemeines	Betriebsspannung	12-V DC-Fahrzeugbatterie
	Einbaumaße (B × H × T) KD-T922BT/KD-D8622BT:182 mm × 53 mm × 156 mmKD-X38MDBT: 182 mm × 53 mm × 100 mm
	Nettogewicht (einschließlich Frontrahmen, Einbauhalterung)	KD-DB622BT: 1,3 kgKD-T922BT: 1,2 kgKD-X38MDBT: 0,6 kg

Änderungen ohne Vorankündigung bleiben vorbehalten.

Table des matieres
