BEDIENUNGSANLEITUNG LI5 1080 TEKA

Vielen Dank, dass Sie sich für diesen Produkt entschieden haben. Wir freuen uns, Ihnen das ideale Produkt und das bestmögliche, vollständige Sortiment an Haushaltsgeräten für ihren Alltag bieten zu können.

BittenehmenSie sichvor der

Installation und vor dem ersten Gebrauch unbedingt ausreichend Zeit, um die vorliegende Gebrauchsanleitung aufmerksam zulesen und sich in Ruhe mit der Bedienung des Geräte vertraut zu machen. Dadurch schützen Sie sich und verhindern Schäden an der Waschmaschine. Die Anleitung enthalt wichtige Hinweise -itte davon für evilr. Rückfragen unbedingt aufbewahrenbzw. bei der Weitergabe des Gerätes an Nachbesitzer mitgeben.

Jedes unserer Geräte verfügt über eine 16 stellige Matrikelnummer, die sich auf dem Typenschild im Innbereich des Bullauges befindet.itte notieren Sie sich diese unbedingt, damit他们在Kundendienst bei Fragen oder im Servicefall Schneller und gezielter halten kann.

Umweltbedingungen

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU als elektrisches / elektronisches Altgerät (WEEE) gekennzeichnet.

Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Materialien Sie enthalten aber auch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig waren. Im Restmüll oder bei falscher Behandlung können diese der menschlichen Gesundheit und der Umwelt schaden. Es ist davon sehr wichtig, dass elektrische und elektronische Altgeräte (WEEE) einer speziellen Verwertung zugeführrt werden, damit die schädlichen Stoffe ordnungsgemäß entfern't und entsorgt werden bzw. wertvolle Rohstoffe der Wiederverwertung zugeführrt werden können. Sie können mit der Beachtung der folgenden/simplen

Hinweise einen wichtigen Beitrag dagu leisten, dass elektrische und elektronische Altgeräte (WEEE) der menschlichen Gesundheit und der Umwelt nicht schaden:

• Elektrische- und elektronische Altgeräte (WEEE) sollen keinesfalls wie Rest- oder Haushaltsmüll behandelt werden.
• Nutzen Siestattdessen die an Ihrwohnort eingerichteten communitalen oder gewerblichen Sammelstellen zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte (WEEE). Informieren Sie sich, ob ggf. in Ihr Land bzw ihrer Region für große/sperige elektrische und elektronische Altgeräte (WEEE) eine Abholung angeboten wird. Sorgen Sie in jedem Falle davon, dass Ihr Altgerät bis zum Abtransport kindersicher aufbewahrt wird.

In einigen Ländern sind Handler unterbestimmen Voraussetzungen beim Geräteukauf auch zur Rücknahme des Altgerätes verpflichtet, wenn das Altgerät dem neuen Fabrikat in der Funktion entspricht.

Inhalt

1. GENERELLE SICHERHEITSHINWEISE
2. INSTALLATION
3. WASCHMITTELSCHUBLADE
4. PRAKTISCHE TIPPS
5. WARTUNG UND REINIGUNG
6. KURZANLEITUNG
7. STEUERUNG UND PROGRAMME
8. PROBLEMLösungen UND GARANTIE

1. GENERELLE SICHERHEITSHINWEISE

• Dieses Gerät ist ausschließlich für den Haushaltsgebrauch konzipiert bzw. für den haushaltsnahen Gebrauch, wie z.B:

• Teeküchen für das Personal von Büros, Geschäften oder ähnlichen Arbeitsbereichen;

-Ferienhauser;

• Gäste von Hotels, Motels und anderen Wohneinrichtungen;

• Gäste von Apartments/ Ferienwohnungen, Bed and Breakfast Einrichtungen Eine andere Nutzung als die normale Haushaltsnutzung, wie z.B. gewerbliche oder professionelle Nutzung durch Fachpersonal, ist auch im Falle der oben erwähnten Einrichtungen ausgeschlossen.

Sollte das Gerät entgegen diesen Vorschriften betrieben werden, kann dies die Lebensdauer des Gerätes beeinträchtigen und den Garantieanspruch gegenüber dem Hersteller verwirken.

Eventuelle Schäden am Gerät oder andere Schäden oder Verluste, die durch eine nicht haushaltsnahe Nutzung hervorgerufen werden sollenn (seist wenn sie in einem Haushalt erfolgen), werden, so welt vom Gesetz erhöglich, vom Hersteller nicht anerkannt.

• Kinder unter 8 Jahren sowie Personen, die aufgrund ihrer

physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, die Waschmaschine sicher zu bedieren,)dürfen die Waschmaschine nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen, sich in der Nähe aufhalten oder das Gerät saubermachen. Kinder sollenn nicht mit dem Gerät speien. Reinigung und Benutzerwartung sollten nicht von Kindern ohne Einführung, ausgeführt werden.

• Kinder sollen über das Gerät aufgeklärt werden, damit Sienicht mit dem gerätten.

• Kinder unter 3 Jahren dürfensich nicht unbeaufsichtigt in derNähe des Gerätes aufhaltenoder speien.

• Sollte das Anschlusskabel beschädigt sein, so muss es durch einen Fachmann mittels eines Orginalteils ersetzt werden.

• Verwenden Sie nur die mit dem Gerät zusammen gefelften Schläuche.

• Für einen ordnungsgemäßen Betrieb muss der Wasserleitungsdruck konstant zwischen min. 0,05 MPa und max. 0,8 MPa liegen.

• Vergewissern Sie sich, dass ein Teppich nicht die Maschine und Ventilatorenöffnungen, behindert.

• Nach der Installation, sollte das Gerät so positioniert sein, dass der Stecker frei zugänglich ist.
  Die maximale Beladungskapazität (trockene Kleidung lt. Normtest) hängt von dem jeweiligen Gerätemodell ab (s. Bedienblende).
• Für die technischen Daten des Produktes schauen Sieitte auf der Internetseite des Herstellers nach.

Elektrische Anschlüsse und Sicherheitshinweise

Die technischen Details (Versorgungsspannung und Leistungsaufnahme) sind auf dem Typenschild angegeben
- Vergewissem Sie sich, dass die elektrische Anlage geerdet ist, alle geltenden Gesetze eingehalten werden und dass ihre Steckdose mit dem Stecker des Gerätes kompatibel ist. Ansonsten holen Sie sichitte qualifizierte professionelle Unterstützung.
Die Verwendung von Spannungswandlern, Mehrfachsteckdosen oder Verlangerungskabelnitte in jedem Fall unterlassen.

• Bevor Sie die Waschmaschine reinigen, ziehen Sie das Gerät vor und drehen Sie die Wasserzufuhr ab.
• Bringen Sie keine Schnur an, um die Maschine vorzuziehen.
• Stellen Sie sicher, dass sich kein Wasser mehr in der Trommel befindet, wenn Sie das Bullauge öffnen.

WARNING:

Wasser kann eine hohe Temperatur während des Waschvorgangs annehmen.

• Setzen Sie das Gerät keinem Regen, direktem Sonnenlicht oder anderen Wetterelementen aus.
• Hebien Sie die Maschine nicht an den Drehknöpfen oder dem Bullauge an; halten Sie das Bullauge nicht im Wagen. Wir empfehlen, die Maschine, immer zu zweit anzuheben.
• Im Falle einer Störung schalten Sie die Maschine aus, schreiben Sie die Wasserzufuhr undändern Sie nichts mehr an dem Gerät. Kontaktieren Sie umgehend den Kundendienst und verwenden Sie nur Originale als Ersatzteile.

2. INSTALLATION

• Losen Sie die 2 bzw. 4 Schrauben (A) auf der Geräterückseite und entfernene die 2 bzw. 4 Distanstücke (B) wie in Abbildung 1 gezeigt.
• Schließen Sie 2 bzw. 4 Öffnungen anschließend mit den beigefugten Abdeckungen.
• Wenn es sich bei ihrem Gera um ein Einbaumodell handelt die 3 bzw. Schrauben (A) losen und die 3 bzw. 4 Distanstücke (B) entfernen.
• Je nach Modell fallen eine oder mehrere der Distanzstücke in das Gerät. Das Gerät dann vorsichtig nach vorne neigen und die Distanzstücke entfernen. Die Öffnungen anschließend mit den beigeufigsten Abdeckungen schlieben.

WARNING:

Bewahren Sie die Verpackung abseits von Kindern auf.

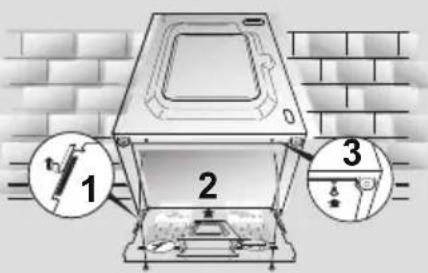

• Bringen Sie die Kunststoffdeckung wie in Abb. 2 beschreiben unter dem Gerät an (je nach Modell wahren Sie die Variante A, B oder C).

Bei manchen Modellen ist dieser Vorgang nicht notwendig, da die gewellte Kunststoffdeckung bereits am Geräteboden angebracht ist.

(1)

(2)
A

B

C

Anleitung zur Montage der Möbeltür

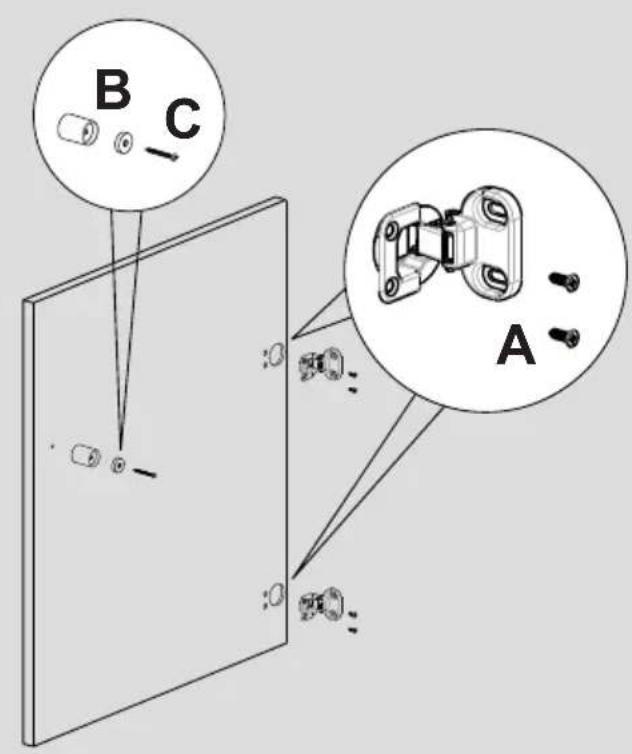

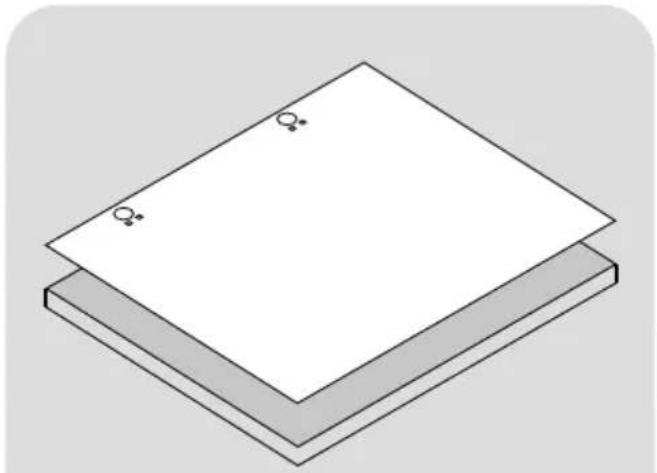

• Legen Sie die Schablone auf die Rückseite der Möbeltür. Je nach Bedarf können die Scharniere und der Verschluss magnet entweder rechts oder links montiert werden Markieren Sie die Positionen der Schraubenlocher und bohren Sie an den markierten Positionen anschließend die entsprechenden Löscher.
• Befestigen Sie die Scharniere mit den 4 mitgelieferten Schrauben (A).
• Befestigen Sie den Magneten (B) mit der Schraube (C).

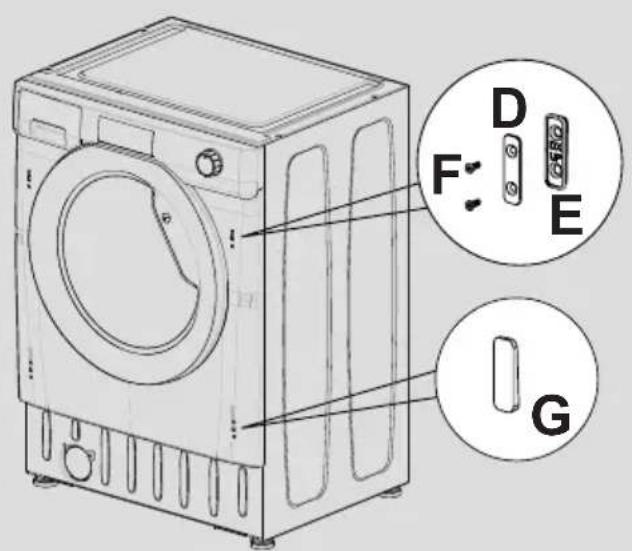

• Montieren Sie die Platte (D) je nach ihren Installationsanforderungen auf der rechten oder auf der linke Seite. Legen Sie die Kunststoffstütze (E) unter die Platte und befestigen Sie sie mit der Schraube (F).
• Lassen Sie die Kappe (G) in der unteren Position in den Schnappverschluss einrasten.

• Montieren Sie die Möbeltür mithilfe der Scharniere an die Vorderseite der Waschmaschine. Befestigen Sie zuerst die Abstandhalter (I) mit den 2 Schrauben (J) und befestigen Sie dann die Scharniere mit 2 Schrauben (H).

Wir empfehlen Ihnen, die Möbeltür so zu montieren, dass sie sich nach links öffnet, also in die gleiche Richtung wie die Bullaugentür. Dadurch haben Sie mehr Platz, wenn Sie Wäsche in die Waschmaschine laden.

• Schieber Sie die Waschmaschine in eine Öffnung mit einer in dem Diagramm auf der gegenüberliegenden Seite angegebenen Höhe. Eine Sockelleiste kann quer vor der Vorderseite der Waschmaschine verlaufen, ihre Höhe ist allerdung von der Höhe bestimmt, auf die die Waschmaschine eingestellt ist.
• Mit den 4 verstellt baren Fuß cann die Waschmaschine auf eine Höhe von 820 mm bis maximal 840 mm eingestellt werden. Zur Anpassung der Höhe mussen Sie die Mutter abnehmer, die an jedem Fuß angebracht sind und diese durch die im Lieferumfang enthaltenen 5 mm Muttern ersetzen. Stellen Sie die Fuß auf die von Ihnen gewünschte Höhe ein undziehen Sie dann die Feststellmutter am Fuß der Waschmaschine vollständig fest.

Wasseranschluss

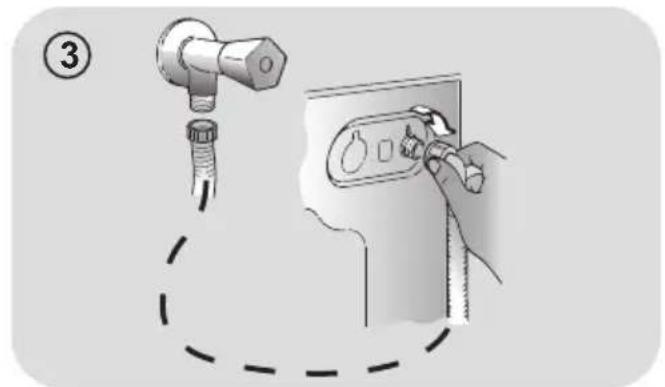

• Bitte das Gerät ausschließlich mit dem mitgelieferten Zulaufschlauch (keinesfall alten Schlauch benutzen) mit dem Wasseranschluss verbinden (s. Abbildung 3).
  EINIGEMODELLE enthalten ein oder mehrere der folgenden Eigenschaften:

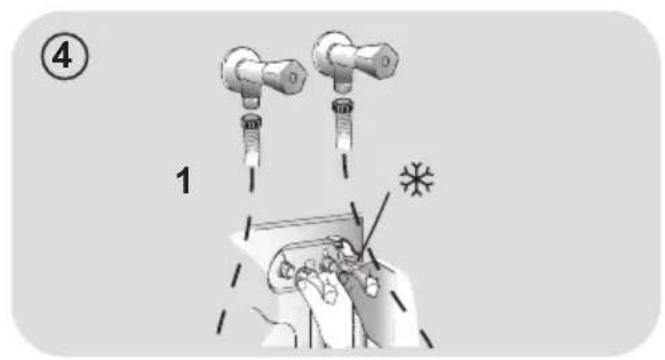

  HEIB&KALT (Abbildung 4): Wasserverbindungseinstellungen mit heif und kalt für höhere Energieeinsparungen. Verbinden Sie den grauen Schlauch m dem Wasserhahn und den roten mit dem Heiwwasserhahn. Die Waschmaschine kann auch nur mit dem Kaltwasserhahn verbunden werden: In thisem Fall brauche einzelne Programme etwas länger, um zu starten.

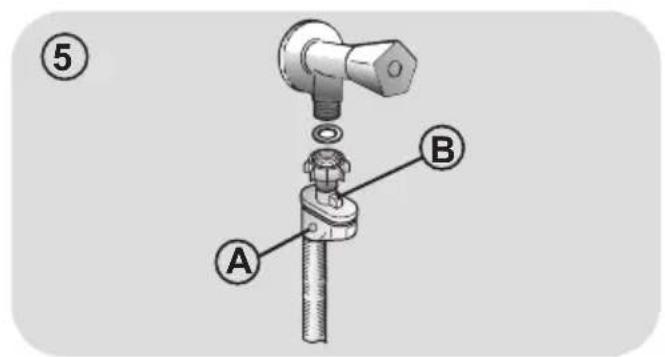

  WASSERSTOP (Abbildung 5): Im Falle eines defekten Schlauches stoppt die Wasserzufuhr. In thisem Fall erscheint auf dem Fenster „A" ein rotes Feld und der Schlauch muss entfernt werden. Um die Schraubenmutter zu losen, drucken Sie de Entsicherungsknopf „B".

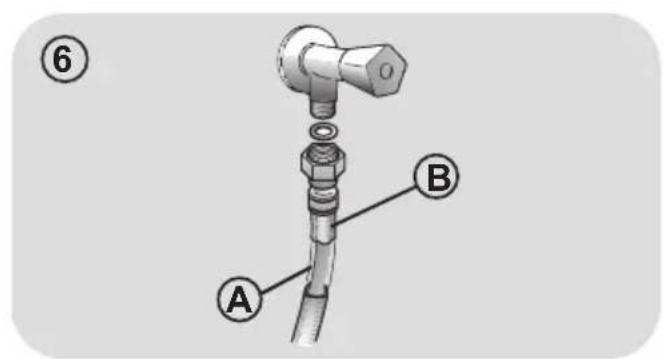

  WASSERSCHUTZ (Abbildung 6): Sollte Wasser aus dem Hauptschlauch „A“ austreten, schützt die Hülle „B“ vor kompletten Wasseraustritt. Am Ende theses Vorganges kontaktieren Sie den Kundenservice, damit der Schlauch ausgewechselt wird.

Aufstellung des Gerätes

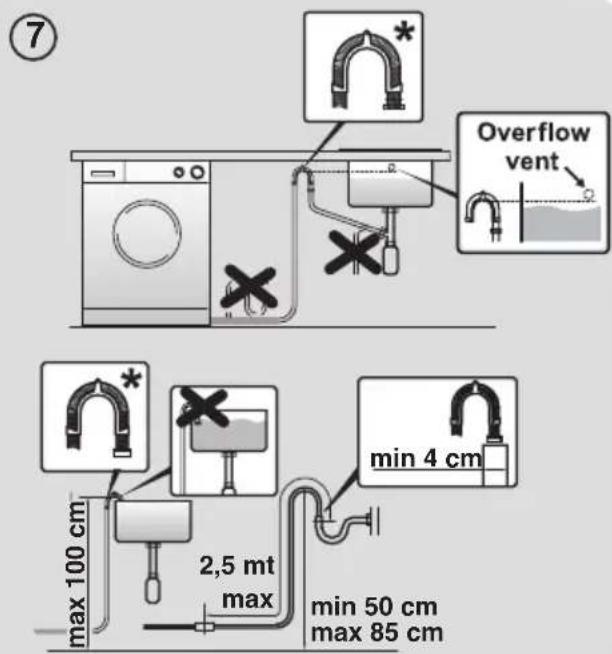

• Seien Sie mit dem Abstand zwischen Waschmaschine und Wand vorsichtig, daß der Schlauch eingequetscht werden können. Es sollte ein Mindestabstand von 50 cm eingehalten werden (Abbildung 7).

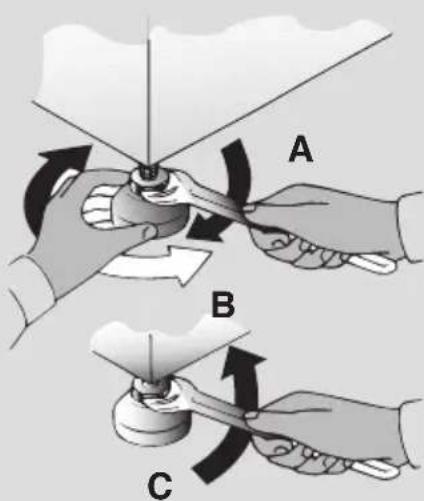

• Justieren Sie die Höhe der Standfällwe wie in Abbildung 8 beschreiben:

a.Drehen Sie die Schraubenmattern im Uhrzeigersinn, um diese zu losen.
b.Drehen Sie den Standfuß, um die Höhe einzustellen.
c.Sichern Sie den Standfuß durch Drehen der Schraubmuttern gegen den Uhrzeigersinn bis zum festen Sitz.

• Stecker einstecken.

* SEPARAT ERHALTZLICHES ZUBEHÖR

WARNING:

Bitte versuchen Sie keinesfalls den Wasserablaufschlauch selbst zu wechseln, sondern setzen sich hierfür mit dem Kundendienst in Verbindung.

Sollte das Gerät auf einen Sockel aufgestellt werden, ist es durch eine Sockelbefestigung zu sichern. Erkundigen Sie sichitte hierfür im Fachhandel.Der Hersteller haftet nicht fur unsachgemae Aufstellung und Installation.Installationsfehler sind nicht uber die Herstellergarantie abgedeckt.

⑧

3. WASCHMITTELSCHUBLADE

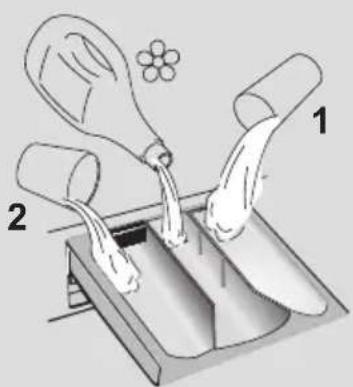

Die Waschmittelschublade ist in drei Fächer aufgeit (Abbildung 9):

• Fach "1": ist für das in der Vorwässe benötige Waschmittel vorgesehen;
  Fach "": ist für spezielle Wäscheuszatzstoffe wie Weichspüler etc.

WARNING:

Benutzen Sie im mittleren Fach ausschließlich Flüssigprodukte!

• Fach "2": ist für das in der Hauptwäsche benötige Waschmittel vorgesehen.

WARNING:

Einige Waschmittel sind nicht für den Einsatz in die Waschmitteleinspülschale ausgelegt, sondern werden mit einem eigenen Dosierhilfe verkauft, die direkt in der Trommel platziert wird.

(9)

告

4. PRAKTISCHE TIPPS

Beladungstipps

Beim Sortieren der Wäsche, beachten Sie folgende Punkte:

• Wurden metallische Objekte aus der Wäsche entfernt;
• ReiBverschlüsse geschlossen;
• Kissen auf links gezogen;
• Clips von Vorhängen entfernt;

• Waschanweisungen auf Schildchen in der Kleidung gelesen.

• Wir empfehlen beim Waschen von Teppichen/Läufern, Oberbetten und anderen schweren Textilien den Schleudervorgang gänzlich abzustellen, um mögliche Schäden am Gerät zu vermeiden.

• Stellen Sie sicher, dass Ihr Kleidungsstück aus Wolle mit der Maschine gewaschen werden darf. Überprüfen Sie das Stoff-Etikett.
  Gerätüre zwischen den einzelnen Waschgängen offen stehen给你们, um das Entstehen unangenehmer Gerüche in der Maschine zu vermeiden.

Praktischer Spartipp

Tipps, wie Sie bei der Nutzung Ihres Geräts Geld spare und etwas für die Umwelt tun konnen.

• Füllen Sie die Maschine bis zur maximalen Kapazität, die in der Tabelle für jeder Programm angegeben ist. Dadurch SPAREN Sie Energie und Wasser.
• Lautstärke und restliche Feuchtigkeit der Wäsche hangen von der Drehzahl des Schleudergangs ab: Ein Schnellerer Schleudergang erzeugt mehr Lärm, die Wäsche ist dann jedoch weniger feucht.

Die effizientesten Programme bei Energie- und Wasserverbrauch sind für gewöhnlich die längeren Programme mit niedrigerer Temperatur.

Maximieren Sie die Füllmenge

• Erzielen Sie den besten Energie-, Wasser- und Waschmittelverbrauch, in dem sie ihre Waschmaschine immer voll fullen. Sichern Sie 50% Energie beim Waschen einer vollen Ladung im Gegensatz zu zwei halben Ladungen.

Wann ist eine Vorwäsche wirklich notwendig?

In der Regel nur für stark verschutzte Wäsche! Wenn Sie normal oder weniger verschutzte Wäsche waschen, spare Sie zwischen 5% und 15% Strom, wenn Sie keine Vorwäsche wahlen.

Ist eine Warm- oder HeiBwäsche zwingend erforderlich?

• Flecken mit Fleckenentferner vorbehandeln oder vor dem Waschen eingetrocknete Flecken in Wasser einweichen, um die Notwendigkeit eines Warm- oder HeiBwaschprogramms zu reduzieren. Sparen Sie Energie durch ein Niedrigtemperatur-Waschprogramm.

Bevor Sie ein Trockenprogramm starten (WASCHTROCKNER)

• Sie SPAREN Energie und Zeit, indem Sie eine hohe Schleuderdrehzahl auswahlen, um den Restfeuchtegehalt in der Wäsche bereits vor der Trockenprogramms zu reduzieren.

Einfüllen von Waschmittel

Unten finden Sie eine kurze Dosierungsanleitung mit Tipps und Ratschlagen zur Verwendung von Waschmittel.

• Verwenden Sie nur Waschmittel, die für die Waschmaschine geeignet sind.

Wahlen Sie das zum Stoff (Baumwolle, Feines, Synthetik, Wolle, Seide usw.), zur Farbe, zum Grad der Verschmutzung und zur gewährten Waschtemperatur passende Waschmittel aus.
- Befolgen Sie für eine richtige Dosierung des Waschmittels, Weichspüler oder sonstiger Reinigungsmittel immer die Empfehlungen des Herstellers: Eine ordnungsgemäß Verwendung des Geräts mit der richtigen Dosierung verhindert Verschwendung und ist umweltfreundlicher.

Beim Waschen von weißen Sachen, empfehlen wir das 60 Grad Baumwollprogramm und ein normales Waschpulver.

Für Waschvorgänge zwischen 40 und 60 Grad muss ein für die Verschmutzung der Wäsche passendes Waschmittel ausgewählten werden. Normale Waschpulver konnen für weitere oder leichte Farben verwendet werden, während flüssige Waschmittel für Farbschutz geeignet sind.

Für Waschvorgänge unter 40 Grad empfehlen wir den Gebrauch von flüssigen Waschmitteln, die für niedrige Temperaturen geeignet sind.

Zum Waschen von Wolle oder Seide empfehlen wir nur den Gebrauch von Spezial- und Feinwaschmitteln.

• Zu viel Waschmittel führt zu übermäßiger Schaumbildung, die verhindert, dass der Waschgang richtig ausgeführrt werden kann. Sie kann auch die Qualität der Wäsche und des Spülgangs beeinträchtigen.

Bei der Nutzung von phosphatfreien Waschmitteln können folgende Dinge resultieren:

• Trüberes Abwasser: This is the first bedingt that has ever been used in the UK. It was used to help us get around with our house, and it has also been used for a number of other purposes.
• WeiBer Schleier auf der Kleidung am Ende des Waschvorgangs: Dies ist normal, da das Waschmittel nicht von der Wasse aufgenommen wird.
• Schaumbildung im letzten Spülgang: Dies ist nicht zwingend ein Zeichen für ein schlechetes Spulergebnis.
• Übermäßige Schaumbildung: Dies tritt haufig beim Einsatz von anionischen Tensiden in Waschmitteln auf. Starten Sie in den vorgenannten Fällen keinen erneuten Waschvorgang, da this nicht halten wird.

Wenn das Problem fortbesteht oder wenn Sie einen technischen Defekt vermuten,CONTACTieren Sie umgehend ein autorisiertes Kundendienstzentrum.

5. WARTUNG UND REINIGUNG

Die richtige Wartung und Pflege Ihr's Elektrogerats kann seine Lebensdauer verlangern.

Reinigen der Außenseite

Das Gerät von der Stromversorgung trennen.
Die Außenseite des Geräts mit einem feuchten Tuch reinigen, damit möglichst keine SCHEUERMITTEL, ALKOHOL ODER VERDÜNNER VERWENDEN.

Reinigung der Waschmittelschublade

• Es wird empfohlen, die Waschmittelschublade regelmäßig zu reinigen, damit sich dfort keine Waschmittel- und andere Rückstände ablagern können.
  Schublade vorsichtig aber mit sicheren Griff Herausziehen.
  Schublade unter flieBendem Wasser reinigen und zurück in das Fach stecken.

Reinigen des Pumpenfilters

Das Gerät hat einen besonderen Filter, der größere Rückstände wie Knöppe oder Geldstücke zurückhalt, die das Ablaufsystem verstehen können.

Es wird empfohlen, den Filter fünf- oder sechsmal im Jahr zu reinigen.

Das Gerät von der Stromversorgung trennen.
- Bevor Sie die Klammerfalle öffnen, empfehlen wir, den Boden mit einer saugfähigen Unterlage auszulegen.

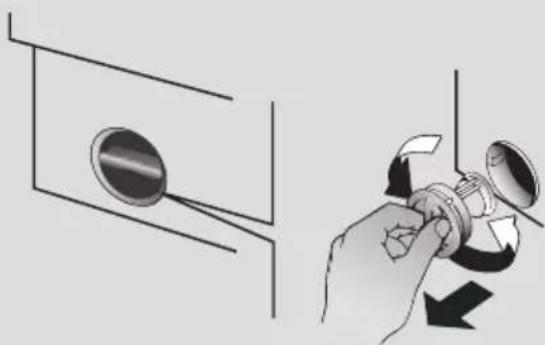

Drehen Sie den Verschluss gegen den Uhrzeigersinn.

• Entnehmen und Reinigen Sie die Abdeckung mit dem Grobschmutzfilter und drehen sie anschließend im Uhrzeigersinn wieder ein.
  Wiederholen Sie die restlichen Schritte in umgekehrter Reihenfolge, um die Teile wieder einzubauen.

Vorschläge für anhaltenden Nichtgebrauch

• Wird das Gerät langere Zeit in einem nicht beheizten Raum aufgestellt, mösen alle Wasserrückstände vollständig aus den Schläuchen halten.
  Das Gerät von der Stromversorgung trennen.
  Trennen Sie den Schlauch von dem Riegel und fullen Sie das gesamte Wasser in eine Schüssel.
• Sichern Sie den Schlauch wieder mit den Riegeln.

6. KURZANLEITUNG

Dieses Gerät verfügt über eine moderne Mengen automatik, die automatisch die benötigte Wassermenge, den Energieverbrauch und die Waschdauer anpasst.

Programmausbahl

Schalten Sie Ihr Gerät ein und wahlen Sie das benötigte Programm aus.
- Stellen Sie wenn nötig eine Waschtemperatur ein.
- Drücken Sie den Button START/PAUSE um den Waschvorgang zu starten.

Fällt der Strom aus, während die Maschine lauft, nimmt die Maschine das Programm am unterbrochenen Zeitpunkt wieder auf, wenn der Strom zurück ist.

• Am Ende des Programms erscheint die Nachricht "End" auf der Anzeige bzw. bei einigen Modellen schalten sich alle Waschgang-Anzeigelampen an.

Warten bis die Anzeige TÜRVERRIEGELUNG erloschen ist, bevor die Tur geöffnet wird.

• Schalten Sie die Waschmaschine nun aus..

Für jeder Waschtyp sehen Sie in der Tabelle die passenden Sequenzen.

Technische Daten

Wasserdruck:

min 0,05 Mpa / max 0,8 Mpa

Schleuderdrehzahl:

Siehe Typenschild.

Gesamtanschlußwert/Absicherung/ Spannung:

Siehe Typenschild.

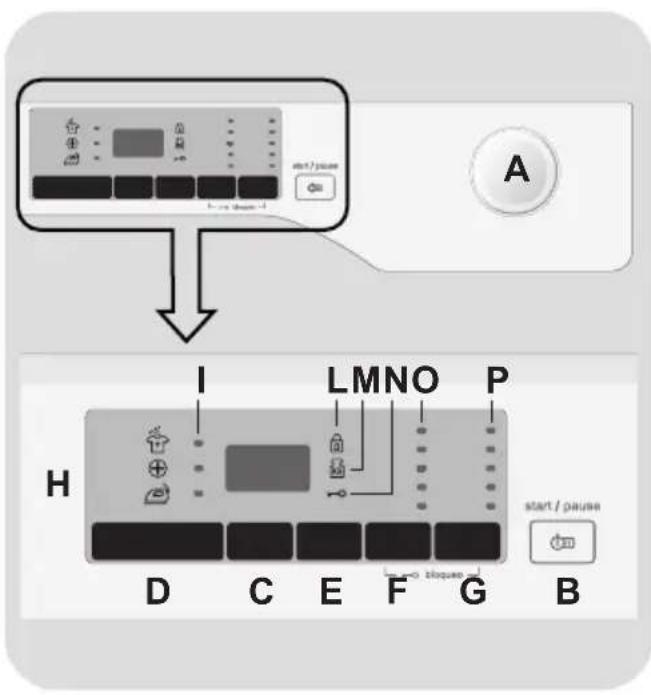

7. STEUERUNG UND PROGRAMME

A Programmwahlschalter mit Position AUS (OFF)
B Taste START/PAUSE
C Taste STARTZEITVORWAHL
D OPTIONSTASTEN
E Taste KURZPROGRAMME/ VERSCHMUTZUNGSGRAD
F Taste WASCHTEMPERATURWAHL
G Taste SCHLEUDERDREHZAHLWAHL
F+G TASTENSPERRE
H Anzeigebereich
I OPTIONSANZEIGELAMPEN
L Anzeige TÜRVERRIEGELUNG
M Anzeige KG LOAD
N Anzeige TASTENSPERRE
O Anzeigen WASCHTEMPERATUR
P Anzeigen SCHLEUDERDREHZAHL

Bullauge öffnen

Eine Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach Beendigung des Waschvorganges geöffnet werden kann. Nach zwei Minuten erlischt die Anzeige "Tüverriegelung" und das Bullauge kann geöffnet werden.

Programmwahlschalter mit Position AUS (OFF)

Im Displaybereich werden die gewählten Programmparameter und Optionen angezeigt. Um Energie zu sparen wird die Helligkeit des Displays während des Waschvorganges und wenn längerere Zeit keine Eingaben vorgenommen wurden verringer.

Um das Gerät auszuschalten,itte den Programmwahlschalter auf die Position AUS stellen.

• Drücken Sie die Taste START/PAUSE, um das gewählte Waschprogramm zu beginnen.
  Die Position des Programmwahlschaltersändert sich während des komplettenProgrammablaufs nicht.
• Um das Gerät auszuschalten,itte den Programmwahlschalter auf die Position AUS stellen.

Der Programmwahlschalter muss am Ende jeder Waschvorganges oder vorder Wahl eines neuen Waschprogramms auf die Position AUS gestreht werden.

Taste START/PAUSE

ZUERST das Bullauge schliessen und dann die Taste START/PAUSE drucken.

• Drucken Sie die Taste START/PAUSE, um das gewählte Waschprogramm zu beginnen.

Wenn die Taste START/PAUSE gedrück wurde, kann es einzel Sekunden dauern, bevor der Waschvorgang beginnt.

UNTERBRECHEN DER MASCHINE

• Halten Sie die Taste START/PAUSE circa 2 Sekunden gedrück (eineige Leuchten und die Restzeitanzeige blinken, was bedeutet dass die Maschine unterbrochen wurde).

Aus Sicherheitsgründen kann die Turwährend einiger Waschzyklen nur geöffnet werden, wenn der Wasserstand das untere Niveau und die Temperatur 45^ unterschreiben. Wenn diese Bedingungen erfüllt sind, warten Sie bis die Leuchte TÜRVERRIEGELUNG erlischt, bevor Sie die Tur öffnen.

• Drücken Sie erneut die Taste START/PAUSE, um das Programm ab dem Punkt neu zu starten, an dem es angehalten wurde.

WASCHPROGRAMM ABBRECHEN

• Um ein Programm zu beenden, den Programmwahlschalter auf die Position AUS stellen.

Taste STARTZEITVORWAHL

• Der Programmstart kann zwischen 1 Stunde und 24 Stunden verzogert werden.

• Um den Programmstart zu verzögern,itte diesen Schritten folgen:

• Stellen Sie das gewünschte Programm ein.

• Drücken Sie die Taste STARTZEITVORWAHL einmal, um die Funktion zu aktivieren (es erscheint die Anzeige h00 auf dem Display). Für eine einstündige Verzögerung drücken Sie die Taste ermut (im Display erscheint die Anzeige h01). Wiederholen Sie diesen Vorgang so oft, bis die gewünschte Verzögerung im Display erscheint. Zum Zurücksetzen der Startzeitvorwahl die Tasteso oft drucken, bis im Display wieder die Anzeige h00 erscheint.

• Durch das Drücken der Taste START/PAUSE bestätigten Sie ihre Auswahl. Der Countdown beginnt und das Programm startet automatisch.
  Die eingestellte Startzeitvorwahl kann unterbrochen werden, indem der Programmwahler auf AUS gestellt wird.

Fällt der Strom aus, während die Maschine lauft, nimmt die Maschine das Programm am unterbrochenen Zeitpunkt wieder auf, wenn der Strom zurück ist.

Die Optionstaten sollen vor dem Drucken der START/PAUSE-Taste gewählt werden.

OPTIONSTASTEN

Mit dieser Taste haben Sie die Auswahl zwischen drei Optionen:

- EXTRA SPÜLEN

• Mit dieser Option können Sie am Ende des Waschgangs noch ein weiteres Mal spulen. Diese Option wurde für Menschen mit empfindlicher undSENSibler Haut entwickelt, bei denen schon kleinste Waschmittelrückstände zu Hautreizungen oder Allergien führen.
  Der Einsatz dieser Funktion ist auch ratsam für Gegenstände von Kindern und für den Fall stark verschmutzter Wäsche, für die eine größere Menge an Waschmittel notwendig ist, oder beim

Waschen von Hand- und Badetüchern, deren Fasern meistens die Tendenz haben, das Waschmittel zu speichern.

- HYGIENE+

Sie können diese Funktion nur aktivieren, wenn Sie als Waschtemperatur 60^ eingestellt haben. Mit dieser Option wird während des gesamten Waschgangs ihre Kleidung mit konstanter Temperatur gewaschen.

-LEICHTBÜGELN

Durch das Zuwahlen dieser Option lasst sich die Knitterbildung durch Weglassen der Zwischenschleudergänge bzw. Durchführung des Endschleuderns bei reduzierter Schleuderdrehzahl weltestgehend reduzieren.

Wenneine Option ausgewählt wurde, die mit dem ausgewählten Programm nicht kompatibel ist, dann blinkt die Optionsanzeigelampe zuerst und gehen dann aus.

Taste KURZPROGRAMME/ VERSCHMUTZUNGSGRAD

Mit dieser Taste haben Sie je nach ausgewähltem Programm die Auswahl zwischen zwei verschiedenen Optionen.

- KURZPROGRAMME

Die Taste wird aktiv, wenn Sie das Programm KURZ (14/30/44 Min.) mit dem Knopf auswahlen, und ermöglicht Ohnen, eine der drei angezeigten Zeiten auszuwahlen.

- VERSCHMUTZUNGSGRAD

• Sobald das Programm ausgewählt wurde, wird die eingestellte Waschzeit für these Programm automatisch angezeigt.
• Mit dieser Option haben Sie je nach Verschmutzungsgrad des Stoffs die Auswahr zwischen 3 Waschintensitätsstufen, die die Länge des Programms verändern (sie kann nur bei einigen Programmen genutzt werden - siehe Programmtabelle).

Taste WASCHTEMPERATURWAHL

• Mit dieser Taste konnen Sie die Temperatur des Waschgangs verändern.
• Um die Stoffe zu schützen, kann die für jedes Programm erlaubte Höchsttemperatur nicht übersritten werden.
• Wenn Sie eine Kaltwäsche durchführten wollen, müssen alle Anzeigelampen ausgeschalten sein.

Taste SCHLEUDERDREHZAHLWAHL

Durch das Drücken dieser Taste kann die Höchstgeschwindigkeit gesenkt und, wenn Sie wollen, der Schleudergang abgebrochen werden.
- Wenn das Etikett keine spezifischen Angaben macht, kann die in dem Programm erwartete maximale Schleudergeschwindigkeit verwendet werden.

Um eine Schädigung des Stoffes zu vermeiden, kann die für jedem Programm erlaubte Höchstgeschwindigkeit nicht übersritten werden.

• Drücken Sie für die Reaktivierung des Schleudergangs die Taste, bis Sie die gewünschte Schleudergeschwindigkeit eingestellt haben.
• Sie können die Schleudergeschwindigkeit ohne ein Anhaltener Maschine ändern.

Eine Überdosierung von Waschmittel kann zu übermöiger Schaumbildung führen. Wenn das Gerät übermögen Schaum entdeckt, kann es die Schleuderphase aussetzen oder die Dauer des Programms verlangern und den Wasserverbrauch erhöhen.

Die Maschine ist mit einem speziellen elektronischen Gerät ausgestattet, welches den Schleudergang im Falle einer Unwucht verhindert. Dadurch werden Lärn und Schwingungen in der Maschine verringgert und die Lebensdauer ihrer Waschmaschine verlangert.

TASTENSPERRE

• Drücken Sie gleichzeitig die Tasten WASCHTEMPERATURWAHL und SCHLEUDERDREHZAHLWAHL für ungebahr 3 Sekunden, dann konnen die Tasten der Maschine gespeppt werden. Auf diese Art konnen Sie versehentliche oder ungewolte Änderungen vermeiden, wenn eine Taste auf der Anzeige während eines Waschgangs aus Versehen gedrückt wird.
  Die Tastensperre kann ganz einfach durch das gleichzeitige Drucken der zwei Tasten oder durch das Abschalten des Geräts aufgehoben werden.

Anzeigebereich

Im Displaybereich werden wichtige Informationen für den Benutzer angezeigt.

L-o bioqueo

1) OPTIONSANZEIGELAMPEN

Die Anzeigelampen zeigen die Optionen an, die mit der entsprechenden Taste ausgewählt werden können.

2) PROGRAMMDAUXER

• Sobald ein Waschprogramm ausgewählt wurde, wird automatisch die Standardprogrammlaufzeit im Display angezeigt.
• Nachdem das Programm gestartet wurde, wird die Programmlaufzeit nach einigen Minuten den jeweiligen Programmbedingungen angepasst.

Die Mengenautomatik berechnet die Programmlaufzeit anhand diverser Parameter wie Wasserdruck, -härte, -einlauftemperatur, Raumtemperatur, Wäscheart, -menge und -verschmutzung, verwendetem Waschmittel, Schwankungen in der Netzspannung und gewährten Optionen etc.

3) ANZEIGETURVERRIEGELUNG

Die Anzeige beginnt zu leuchten, sobald das Bullauge richtig geschlossen.

ZUERST das Bullauge schliessen und dann die Taste START/PAUSE drucken.

• Wenn die Taste START/PAUSE gedrückt wird blinkt die Anzeige zuerst kurz auf und leuchtet dann permanent.

Wird die START/PAUSE Taste nicht innerhalb von 7 Sekunden nach dem Schlieben des Bullauges gedrückt, muss das Programm neu gestartet werden.

• Eine Sicherheitsvorrichtung verhindert, dass das Bullauge unmittelbar nach Beendigung des Waschvorganges geöffnet werden kann. Nach zwei Minuten erlischt die Anzeige TÜRVERRIEGELUNG und das Bullauge kann geöffnet werden. Drehen Sie am Ende des Waschvorganges den Programmwahlschafter auf die Position AUS.

4) ANZEIGE "Kg LOAD" - Anzeige MENGENAUTOMATIK (nur in Baumwollund Synthetikprogrammen)

Während der ersten Minuten des Waschprogramm ermittelt die moderne

Mengen automatik alle Waschparameter Verbrauchswerte Dieses wird durch die Anzeige "Kg LOAD" im Display visualisiert.

• Alle Verbrauchswerte und Programmschritte werden dahingehend automatisch optimiert und angepasst:

• Benötigte Wassermenge nach Art und Menge der eingefällten Wäsche

• Programmdauer nach Art und Menge des eingefüllten Wäsche

• Anzahl und Intensität der Spülgänge nach Art und Menge des eingesetzten Waschmittels

• Trommeldrehrrhythmus nach Art und Menge der eingefüllten Wäsche

• Zusätzliche Spülgänge bei übermäßiger Schaumbildung

• Schleuderdrehzahl nach Art und Menge der eingefüllten Wäsche, um Unwuchten zu vermeiden.

Die Anzeigelampe zeigt an, dass die Tur verriegelt ist.

6) ANZEIGEN WASCHTEMPERATUR

Das zeigt die Waschtemperatur des ausgewählten Programms an, das mit der entsprechenden Taste (falls erlaubt) geändert werden kann. Wenn Sie eine Kaltwäsche durchführten wollen, müssen alle Anzeigelampen ausgeschalten sein.

7) ANZEIGEN SCHLEUDERDREHZAHL

Das zeigt die Schleudergeschwindigkeit des ausgewählten Programms an, das mit der entsprechenden Taste geändert oder weggelassen werden kann.

Programmübersicht

PROGRAMM		(Max.)* (siehe Steuertafel)							1) (MAX.)	2	1
		5kg	6kg	7kg	8kg	9kg	10kg	11kg
algodón 90°C	Baumwolle 90°C2)	5	6	7	8	9	10	11	12	90°	●
algodón prelavado	Baumwolle 2)Vorwäschene	5	6	7	8	9	10	11	12	60°	●
eco 40-60	ECO 40-602)	5	6	7	8	9	10	11	12	60°	●
20°C	20°C	5	6	7	8	9	10	11	12	20°	●
mixto	Mischwäschene2)	2,5	3	3,5	4	4,5	5	5,5	6	60°	●
delicado	Feinwäschene	2	2	2,5	2,5	2,5	2,5	2,5	3	40°	●
aclarado	Spülen	-	-	-	-	-	-	-	-	-	●
centrifugado	Schleudern	-	-	-	-	-	-	-	-	-
desagüe U	Abpumpen	-	-	-	-	-	-	-	-	-
rápido	14' Kurz 3)	1	1	1	1,5	1,5	1,5	1,5	2	30°	●
		1,5	2	2,5	2,5	2,5	2,5	2,5	3	30°	●
		3	3	3,5	3,5	3,5	3,5	3,5	4	40°	●
ropa oscura	Dunkle Wäsche	2,5	3	3,5	4	4,5	5	5,5	6	40°	●
camisas	Hemden 2)	2,5	3	3,5	4	4,5	5	5,5	6	30°	●
seda	Seide	1	1	1	2	2	2	2,5	30°	●	●
lana	Wolle	1	1	1	2	2	2	2,5	30°	●	●
a mano	Handwäschene	1	1	1	2	2	2	2,5	30°	●	●

Bitte beachten Sie folgende Hinweise:

• Die maximale Beladungskapazität (trockene Kleidung lt. Normtest) hängt von dem jeweiligen Gerätemodell ab (s. Bedienblende).

1) Wenn ein Programm ausgewählt wurde, wird auf der Anzeige die empfohlene Waschtemperatur angezeigt, die mit der entsprechenden Taste (falls erlaubt) geändert werden kann. Die für jeder Programm erlaubte Höchsttemperatur kann jedoch nicht übersritten werden.
2) Für die aufgeführten Programmekann über die Optionsteste VERSCHMUTZUNGSGRAD die Dauer und Intensität des Waschprogramms angepasst werden.
3) Nachdem der Programmwahler auf die Position KURZ gestellt wurde, können Sie über die Taste KURZPROGRAMME eines der drei KURZPROGRAMME (14/30/44 Minuten) auswahlen.

INFORMATION FÜR PRÜFLABORE

STANDARD-PROGRAMME GEMÄSS

(EU) Nr 1015/2010 und Nr 1061/2010

ECO 40-60 PROGRAMM

TEMPERATUR AUF 40^ EINSTELLEN

ECO 40-60 PROGRAMM

TEMPERATUR AUF 60^ EINSTELLEN

STANDARD-PROGRAMM

GEMÄSS

(EU) Nr 2019/2023

ECO 40-60 PROGRAMM

Programmausbahl

Das Gerät bietet eine Vielzahl an Programmen und Optionen, um verschiedene Textilarten in allen Verschmutzungsgaden optimal zu reinige

Baumwolle 90^

Für die grundliche Pflege von strapazierfahigen Textilien.

Baumwolle Vorwäsche

Dieses Programm wurde zur Entfernung von hartnackigen Flecken aus weißer Baumwolle konzipiert. Die Vorwäsche garantiert die Entfernung von hartnackigen Flecken. Geben Sie in das Fach "1" die Menge an Waschmittel, die 20% des für den Hauptwaschgang genutzten Waschmittels entspricht.

ECO 40-60

Das ECO 40-60 Programm wascht normal verschmutzte Baumwollwäsche, die laut Etikett bei 40^ oder 60^ gewaschen werden kann, zusammen in einem Waschgang sauber. Dieses Programm wird verwendet, um die Einhaltung der EU-Richtlinie Ecodesign (umweltgerechte Gestaltung von Produkten) zu bewerten.

20^ C

Bei diesen innovativen Programm konner Sie verschiedene Stoffe und Farben wie Baumwoll-, Synthetik- und Mischgewebegemeinsam bei nur 20^ waschen, undzarmit einer hervorragenden Waschkraft. Der Verbrauch liegt hierbei um die 40% unter dem einer herkommlichen 40^ Baumwollwäsche.

Mischwäsche

Für pflegeleichte Textilien aus Baumwolle, Leinen, Synthetik oder Mischgewebe bei reduzierter Waschtemperatur bzw. Schleuderdrehzahl.

Feinwäsche

Lange Einweichphasen in Kombination mit sanften Trommelbewegungen und hohem Wasserstand bei verringerter Waschtemperatur und Schleuderdrehzahl garantieren optimale Pflege für Feinwäsche.

Spulen

Es werden 3 Spülgänge mit Zwischenschleuderr (Schleuderdrehzahl kann mit der Taste SCHLEUDERDREHZAHLWAHL reduzier oder ganz abgestellt werden) durchgeführt.

Schleudern

Dieses Spezialprogramm fuhrt einen Intensivschleudergang aus (die Schleuderrehzahl kann evtl. durch Drucken der entsprechenden Taste reduziert werden).

Abpumpen

Das Programm pumpt das Wasser nur ab.

Kurz (14/30/44 Min.)

Die Kurzprogramme sind für die keinere und leicht verschutze Wäscheposten ausgelegt. Die Menge des verwendeten Waschmittelsitte entsprechend anpassen. Über die Taste KURZPROGRAMME kann das gewünschte Programm (14/30/44 Minuten) ausgewählten werden.

Dunkle Wäsche

Dunkle Textilien aus Baumwolle oder Mischgewebe werden in thism Programmaland besonder farbschonend gewaschen. Verwendung von Flüssigwaschmittel empfohlen.

Hemden

Dieser Waschgang ist so optimiert, um das Entstehen von Falten zu reduzieren und gleichzeitig eine hervorragende Waschleistung zu garantieren. Die Geschwindigkeit des Schleudergangs kann noch weiter reduziert werden, damit das Bögeln erreichtert wird.

Seide

Für die besonderss schonende Reinigung aller maschinenwaschbaren, empfindlicher Textilien, die keine Wolle enthalten. Der Waschprozess ist optimal an die Erfordernisse der Seidefasern angepasst.

Wolle

Für die besonderss schonende Reinigung aller maschinenwaschbaren Wolltextilien (s. Wascheetikett) mit langen Programmpausen.

Handwäsche

Handwäscheprogramm für alle maschinenwaschbaren Textilien mit dem Handwäschepflegesymbol auf dem Wäscheetikett.

8. PROBLEMLOSUNGEN UND GARANTIE

Wenn Sie der Meinung sind, das Gerät wurde nicht korrekt Funktionieren, dann finden Sie in der beigelegten Kurzanleitung eine praktische Tipps, wie die zahligsten Probleme zu beheben sind.

FEHLER-BERICHT

• Geräte mit Display: die Störung wird durch den Buchstaben E zusammen mit einer Nummer angezeigt (Beispiel: Error 2 = E2)
• Geräte ohne Display: die Störung wird angezeigt, indem die LED so*häufig blinken, wie es dem Fehlercode entspricht, gefolgt von einer Pause von 5 Sekunden (Beispiel: Error 2 = 2 × Blinken - Pause - 2 x Blinken - usw...)

Fehleranzeige	Mögliche Ursachen und praktische Lösungen
E2 (mit Display)2 x Blinken derLED (ohne Display)	Das Gerät erhält kein Wasser.
	Stellen Sie safer, dass der Wasserhahn geöffnet ist.
	Stellen Sie safer, dass der Schlauch für den Wasserzulauf nicht geknicht oder eingeklemmt ist.
	Wasser-Anschlüsse nicht in der korrekten Höhe (s. unter Installation)
	Wasserhahn des Wasserzulaufs schliessen, am Gerät aufschrauben und prüfen, ob der "Sandfilter" sauber ist und nicht verstopf.
	Vergewissern Sie sich, dass der Filter nicht verstopf ist und dass sich keine Fremdkörper im Filterabteil befinden, die den Wasserfluss behindern konnen.
E3 (mit Display)3 x Blinken derLED (ohne Display)	Wasser in der Waschmaschine lauft nicht ab.
	Vergewissern Sie sich, dass der Filter nicht verstopf ist und dass sie keine Fremdkörper im Filterabteil befinden, die den Wasserfluss behindern konnen.
	Stellen Sie safer, dass der Schlauch nicht geknicht, oder eingeklemmt ist.
	Vergewissern Sie sich, dass die Ablösse im Haus nicht verstopf sind und Wasser ohne Probleme ablaufen kann. Prüfen Sie, ob das Wasser im Waschbecken abläuft.
E4 (mit Display)4 x Blinken derLED (ohne Display)	Es gibt zu viel Schaum und/oder Wasser.
	Überprüfen Sie, ob Sie eventuell zuviel Waschmittel benutzt haben oder ein für Waschmaschinen ungeeignetes Waschmittel.
E7 (mit Display)7 x Blinken derLED (ohne Display)	Probleme mit der Tür.
	Stellen Sie safer, dass die Tür richtig geschlossen ist. Stellen Sie safer, daß keine Wäsche im Gerät das Schließen der Tür befindert.
	Falls die Tür sich nicht öffnenläst, das Gerät aussalten, den Stecker aus der Steckdoseziehen, 2-3 Minuten warten und die Tür noch einmal öffnen.
Alle anderen Codes	Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose. Schalten Sie das Gerät wieder ein und starten Sie ein Programm. Wenn der Fehler erneut auftritt, wenden Sie sichitte an ein autorisiertes Kunden-Service-Center.
Problem	Mögliche Ursachen und praktische Lösungen
Die Waschmaschine verfügbar nicht/startet nicht	Stellen Sie sicher, dass das Gerät an einer Funktionierenden Steckdose angeschlossen ist.
	Stellen Sie sicher, dass das Gerät eingeschalten ist.
	Stellen Sie sicher, dass die Steckdose funktioniert, und testen Sie das mit einem anderen Gerät (eine Lampe)
	Es kann sein, dass die Tür nicht korrekt geschlossen ist: öffnen und schließen Sie es noch einmal.
	Überprüfen Sie, ob das gewünschte Programm richtig gewählt und die Start-Taste gedrückt ist.
	Stellen Sie sicher, dass sich das Gerät nicht im Pause-Modus befindet.
Wasser ist auf den Boden in der Höhe Waschmaschine ausgelaufen.	Dies kann an einem Leck in der Dichtung zwischen Wasserhahn und Schlauch liegen; in diesen Fall die Dichtung erneuern und alles gut festziehen.
	Stellen Sie sicher, dass der Filter richtig geschlossen ist.
Die Trommel der Waschmaschine dreht sich nicht.	Falls die Wäsche nicht optimal in die Maschine geladen wurde, kann folgenden passieren:· Es wird versucht, das Gewicht auszubalandzieren, und dadurch verlangsamt sich die Umdrehungszahl.· Drehzahl der Trommel wird langsamer, um Vibrationen und Lärm zu verringn.· Trommel schaltet sich ab, um die Waschmachine zu schützen. Stellen Sie sicher, dass die Wäsche gleichmäßig verteil ist. Falls dies nicht so ist, entwirren Sie die Wäsche, füssen Sie die Maschine erneut und starten Sie das Programm noch einmal.
	Dies können daran liegen, dass das Wasser noch nicht komplette eingelaufen ist: warten Sie ein paar Minuten. Falls dies Problem sich nicht behebenläßt, schauen Sie unter Abschnitt Fehler 3.
	Einige Modelle verfügen über eine Funktion "Nicht schleudern": stellen Sie sicher, dass diese nicht aktiviert ist.
	Stellen Sie sicher, dasschts aktiviert ist, was das Schleuderbeininträchtigt.
	Zu viel Waschmittel könnte den Beginn des Schleuderorgangs verzöbern.
Während des Schleuderns hört man starke Vibrationen / Gerasche.	Eventuell steth die Waschmaschine nicht vollständig eigenen: falls notwendig, die Fuß einstehen, wie in der Anleitung beschreiben.
	Stellen Sie sicher, dass Befestigungsschrauben, Gummistopfen und Schlauchverlängerungen für den Transport entfern wurden.
	Stellen Sie sicher, daß keine Fremdkörper in die Tromm (Münzen, Scharniere, Knöpfe, usw...) gelangen.

Die Standard-Garantie des Herstellers umfasst Fehler, welche durch elektrische oder mechanische Fehler des Produktes verursacht wurden, als Handlung oder Unterlassung des Herstellers. Falls ein Fehler durch Faktoren außerhalb des gelieferten Produktes verursacht wurde, durch Fehlbedienung oder als Resultat einer nicht beachteten Gebrauchsanleitung, kann eine Gebühr erhoben werden.

Es empfeihlt sich immer Originalersatzteile zu benutzen, die in unseren autorisierten Kundendienstzentren erhältlich sind.

Garantie

Die Garantiezeit des Gerätes entspricht den jeweiligen gesetzlichen Vorschriften. Nähere Angaben zu Art und Umfang der Garantiebedingungen finden Sie im Garantieheft.itte das Original der Kaufrechnung fur die Garantieersatzansprüche aufbewahren, um diese im Bedarfsfall unserem Werkskundendienst vorzulegen. OhneThese Nachweise konnen wir und unser Werkskundendienst den Anspruch nicht anerkennen

Mit der Anbringung des Zeichens am Gerät zeigen wir an, dass wir samtliche für diese Produkt geltende und notwendigen europäischen Sicherheits-, Gesundheits- und Umweltstandards einhalten und hierfür haftbar sind.

Wir schreiben die Haftung fur alle ev. Druckfehler aus.
Kleinere Änderungen und technische
Weiterentwicklungen im Detail
vorbehalten.
