TFEKS123X10A++ - Kühlschrank TELEFUNKEN - Kostenlose Bedienungsanleitung

Marke	TELEFUNKEN
Modell	TFEKS123X10A++
Produkttyp	Kühl-Gefrierkombination
Stromversorgung	220-240 V, 50 Hz
Klimaklasse	SN, N, ST, T (von 10°C bis 43°C)
Kältemittel	R600a (entflammbar, umweltfreundlich)
Gefriervermögen (24h)	Auf dem Typenschild angegeben
Ausstattung	Verstellbarer Thermostat (1-5), automatisches Abtauen des Kühlschranks, manuelles Abtauen des Gefrierschranks, Tür-offen-Anzeige, Eiswürfelbehälter
Türanschlag wechselbar	Ja, möglich die Öffnungsrichtung zu wechseln
Verstellbare Füße	Ja, vorne
Innenbeleuchtung	Glühlampe (max 15 W) oder LED je nach Version
Mitgeliefertes Zubehör	Eiswürfelbehälter, Kunststoffspatel, Ablagen, Gemüsefach, Eierablage, Flaschenregal
Pflege	Reinigung mit Natron und warmem Wasser, regelmäßiges Abtauen des Gefrierschranks
Sicherheit	Steckdose mit Erdung, Kindersicherung (Zerstörung der Verriegelung vor Entsorgung), keine Mehrfachsteckdosen verwenden
Installation	50 cm von Wärmequellen, 2 cm zwischen Geräten, nach Transport 3h vor Inbetriebnahme warten
Energieeffizienzklasse	Nicht angegeben (siehe Energielabel)

Häufig gestellte Fragen - TFEKS123X10A++ TELEFUNKEN

Wie stelle ich die Temperatur des Kühlschranks und des Gefrierschranks ein?

Nutzen Sie den Thermostat: Stellung 1 (Minimum) bis 5 (Maximum). Für kurze Lagerung zwischen 1 und 3 einstellen; für lange Lagerung zwischen 3 und 4. Die Stellung "●" stoppt die Kühlung.

Was tun bei ungewöhnlichen Geräuschen?

Überprüfen Sie, ob das Gerät waagerecht steht, ob Gegenstände darauf vibrieren und ob das Kältemittel normal zirkuliert (Blubbergeräusch). Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie tauen Sie den Gefrierschrank ab?

Stellen Sie am Vortag den Thermostat auf 5, um die Lebensmittel einzufrieren. Danach Thermostat auf "●" stellen, Gerät abziehen, Tür offen lassen und das Eis mit einem Kunststoffspatel entfernen. Verwenden Sie niemals Metallgegenstände.

Wie kann der Türanschlag gewechselt werden?

Befolgen Sie die Anweisungen im Handbuch: Scharniere, Achsen und Abdeckungen demontieren und auf der gegenüberliegenden Seite wieder montieren. Achtung, dieser Vorgang erfordert Werkzeug und Geduld.

Was tun, wenn die Innenbeleuchtung nicht mehr funktioniert?

Ziehen Sie den Netzstecker, entfernen Sie die Lampenabdeckung durch Drücken der Haken, ersetzen Sie die Glühlampe durch eine mit max. 15 W, dann die Abdeckung wieder anbringen und nach 5 Minuten wieder einstecken. Bei LED wenden Sie sich an einen Fachmann.

Warum befindet sich Wasser im Gemüsefach?

Dies kann an einem verstopften Abtauwasser-Ablaufloch liegen. Reinigen Sie es mit dem mitgelieferten Reinigungsstab. Überprüfen Sie auch, ob Lebensmittel die Luftzirkulation blockieren.

Wie lange kann ich Lebensmittel im Gefrierschrank aufbewahren?

Das hängt vom Lebensmittel ab. Im Allgemeinen ist Fleisch 6 bis 10 Monate haltbar, Gemüse 8 bis 12 Monate und Fertiggerichte 1 bis 3 Monate. Beachten Sie die auf der Verpackung angegebenen Zeiten.

Kann ich aufgetaute Lebensmittel wieder einfrieren?

Nein, nach dem Auftauen sollte das Lebensmittel schnell verzehrt oder vor dem erneuten Einfrieren gekocht werden. Wiederholtes Einfrieren kann zu Lebensmittelvergiftungen führen.

Was tun, wenn das Gerät nicht ausreichend kühlt?

Überprüfen Sie die Thermostateinstellung, ob die Tür richtig schließt, ob die Belüftung nicht blockiert ist und ob die Raumtemperatur im Bereich der Klimaklasse liegt. Wenn nichts hilft, rufen Sie den Kundendienst.

Welche wichtigen Sicherheitshinweise gibt es?

Beschädigen Sie nicht den Kältekreislauf (R600a), verwenden Sie keine elektrischen Geräte im Inneren, es sei denn empfohlen, lagern Sie keine explosiven Substanzen und ziehen Sie vor der Reinigung den Netzstecker. Kinder sollten nicht mit dem Gerät spielen.

BEDIENUNGSANLEITUNG TFEKS123X10A++ TELEFUNKEN

DE Kühl- Gefrierkombination / Bedienungsanleitung

Fridge - Freezer / User ManualEN

R-Nummer :1017002700

S-Nummer :10280030

TFEKS123X10A++

INHALT

1. VOR DER INBETRIEBNAHME....2

1.1. Allgemeine Warnungen ....2
1.2. Installation und Anschluss des Gerätes......4
1.3. Hinweise....5
1.4. Sicherheits Information ....5

2.MONTAGE ANLEITUNG 6

2.1. Wechsel des Türanschlages ....10

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE.... 11

4. BEDIENUNGSANLEITUNG......11

4.1. Einstellung des Thermostates....11
4.2. Zubehör 12
4.2.1. Eisschale ....12
4.2.2. Tür offen" -Anzeige: (für eintürige Kühlschränke mit Gefrierfach)....12
4.2.3. Plastikschaber 12

5. LAGERUNG VON LEBENSMITTELN IM GERÄT 12

5.1. Kühlschrank....12
5.2. Gefrierfach....13

6. REINIGUNG UND WARTUNG......17

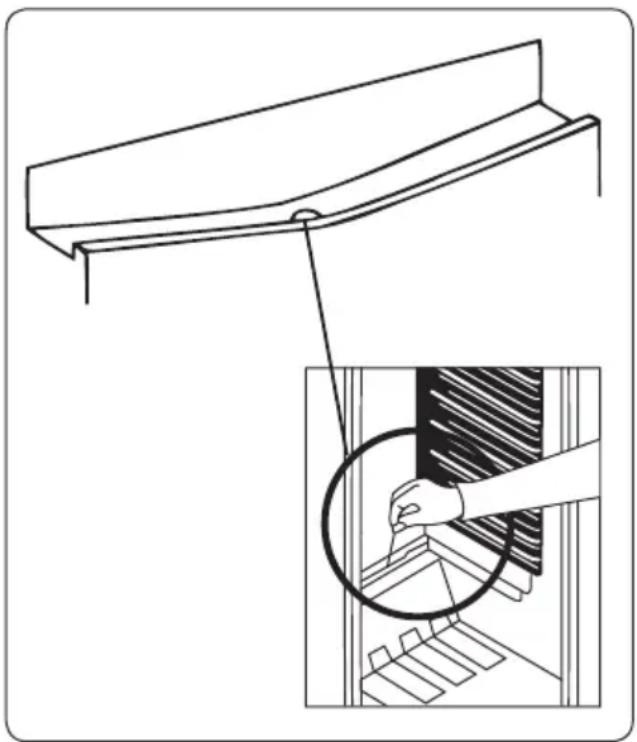

6.1. Kühlschrank abtauen....17
6.1.1. Abtauen des Gefrierfaches (falls vorhanden);....17

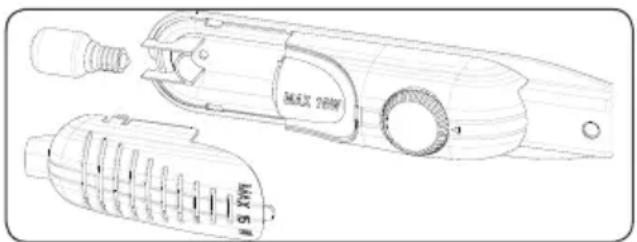

6.2. Wechseln der Glühlampe 18

7. TRANSPORT UND STANDORTÄNDERUNG....18

7.1. Transport und Änderung des Standortes....18
8. BEVOR SIE DEN KUNDENDIENST RUFEN 18
9. TIPPS ZUM ENERGIESPAREN .... 19

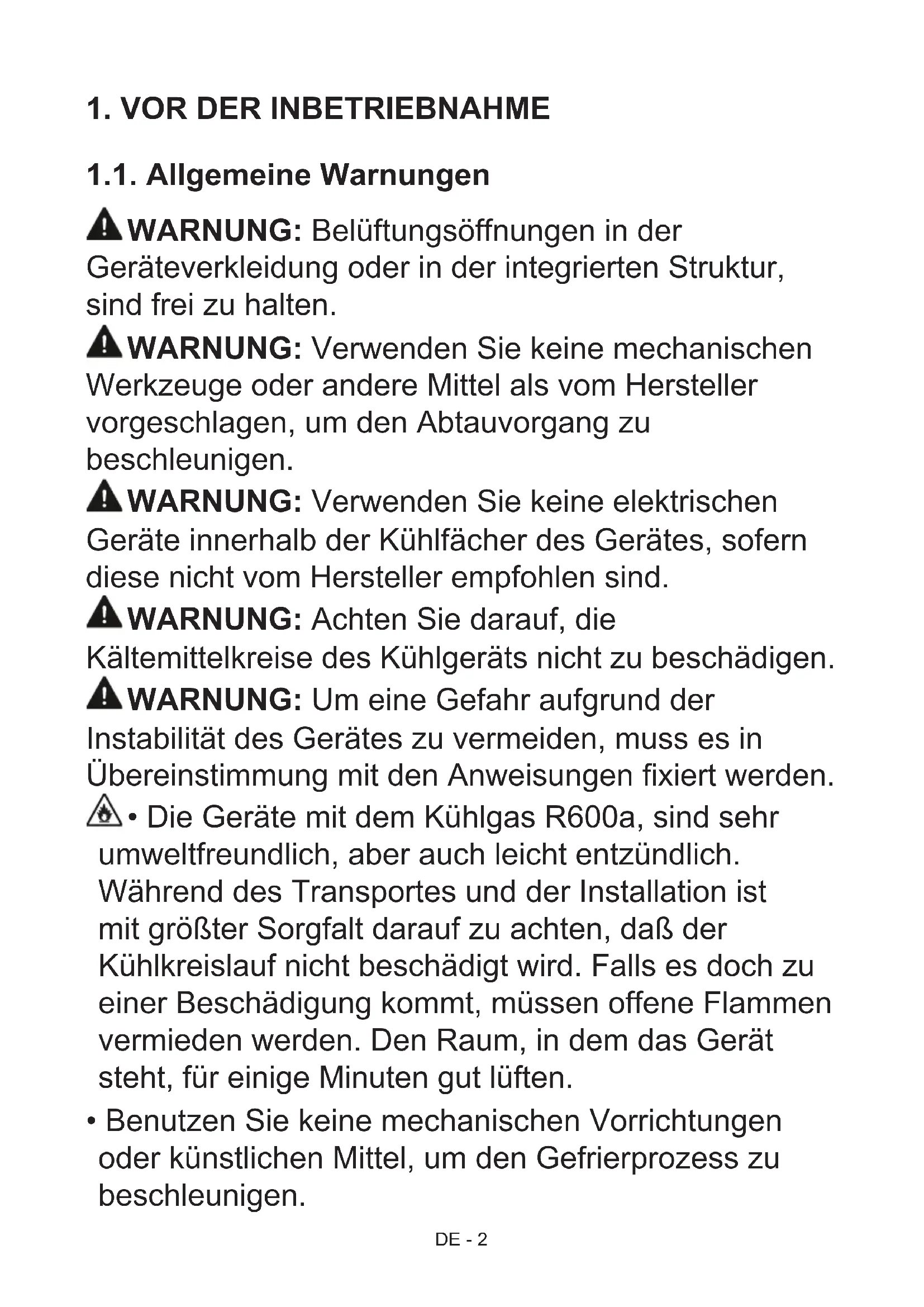

1. VOR DER INBETRIEBNAHME

1.1. Allgemeine Warnungen

⚠️WARNUNG: Belüftungsöffnungen in der Geräteverkleidung oder in der integrierten Struktur, sind frei zu halten.

⚠️WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen.

⚠️WARNUNG: Verwenden Sie keine elektrischen Geräte innerhalb der Kühlfächer des Gerätes, sofern diese nicht vom Hersteller empfohlen sind.

⚠️WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen.

⚠️WARNUNG: Um eine Gefahr aufgrund der Instabilität des Gerätes zu vermeiden, muss es in Übereinstimmung mit den Anweisungen fixiert werden.

Die Geräte mit dem Kühlgas R600a, sind sehr umweltfreundlich, aber auch leicht entzündlich. Während des Transportes und der Installation ist mit größter Sorgfalt darauf zu achten, daß der Kühlkreislauf nicht beschädigt wird. Falls es doch zu einer Beschädigung kommt, müssen offene Flammen vermieden werden. Den Raum, in dem das Gerät steht, für einige Minuten gut lüften.

- Benutzen Sie keine mechanischen Vorrichtungen oder künstlichen Mittel, um den Gefrierprozess zu beschleunigen.

• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.
• Das Gerät soll im Haushalt und in ähnlichen Anwendungen wie folgt verwendet werden;

-Personal Küchenbereich in Läden, Büros und anderen Arbeitsumgebungen

-Bauernhäusern und von Kunden in Hotels, Motels und anderen Unterkünften

-Bett und Frühstück-Typ-Umgebungen

-Gastronomie und ähnliche Non-Retail-Anwendungen

• Wenn die Steckdose nicht mit dem Kühlschrank Stecker zusammenpasst, muss es, um Gefahren zu vermeiden durch den Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Personen ersetzt werden.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Kinder sollten daran gehindert werden, mit dem Gerät zu spielen.
• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden.

Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualifizierten Elektriker installieren.

• Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person stehen und den Gefahren bewusst sind. Kinder dürfen mit dem Gerät nicht spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.
• Wenn das Netzkabel beschädigt ist, muss es, um Gefahren zu vermeiden durch den Hersteller, seinen Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden.
• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.

1.2. Installation und Anschluss des Gerätes

• Der Kühlschrank wird am Stromnetz mit 220-240V\~ 50 Hz angeschlossen.
• Bevor Sie das Gerät an das Stromnetz anschließen, überprüfen Sie die Stromart und Spannung am Aufstellort mit den Angaben auf dem Typenschild des Gerätes.

• Nach dem Transport Gerät 3 Stunden stehen lassen, erst dann über eine vorschriftsmäßige geerdete Schutzkontakt-Steckdose anschließen. Ist die Steckdose nicht geerdet, muss das Gerät von einem Elektriker angeschlossen werden.

• Der Hersteller ist nicht für die unsachgemäße Installation oder Bedienerfehler verantwortlich.

• Der Kühlschrank darf weder der direkten Sonneneinstrahlung, noch anderen thermischen Einflüssen ausgesetzt werden.
  • Das Gerät darf nicht im Freien stehen.
• Stellen sie das Gerät nicht in die Nähe von Wärmequellen. Ist dies unvermeidbar, halten Sie den Mindestabstand von 50 cm zu Heizkörpern, Gas- oder Kohleöfen und 5 cm zu Elektroöfen ein. Die notwendige Luftzirkulation darf nicht beeinträchtigt werden.
• Der Abstand zur Decke muß mind. 15 cm

betragen.

• Stellen Sie keine schweren oder viele Gegenstände auf das Gerät.
• Stellen Sie das Gerät neben einen anderen Kühlschrank oder Gefriertruhe, muss zur Vermeidung einer Kondensation ein Abstand von 2 cm eingehalten werden.

- Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Rippen)

an der Rückseite), indem Sie es um 90° drehen. Dies verhindert, dass der Kondensator die Wand berührt.

• Montieren Sie die Wandabstandhalter am oberen Teil des Kondensators (Riffelblech auf der Rückseite). Diese vermeiden ein Anlehnen des Gerätes an der Wand.

- Der Kühlschrank ist stabil und waagerecht auf den Boden zu stellen. Durch die zwei vorderen verstellbaren Füße kann das Gerät waagerecht ausgerichtet werden.

- Zur regelmäßigen Reinigung eignet sich lauwarmes Wasser mit einem leicht desinfizierendem Reinigungsmittel (Handspülmittel). Das Gehäuse und Zubehör separat mit Seifenwasser reinigen. Die getrockneten Zubehörteile wieder in das Gerät einsetzen.

- Bevor Sie das Gerät anschließen, sollten Sie das Gerät nach dem Transport 3 Stunden stehen lassen. Dies ist wichtig für eine einwandfreie Funktion.

- Nach der ersten Inbetriebnahme kann ein Geruch entstehen. Sobald die Kühlung beginnt, verschwindet der Geruch.

1.3. Hinweise

• Zur Verhinderung von Brandgefahr oder Überhitzung dürfen keine Adapter oder Vielfachstecker benutzt werden.
• Schließen Sie keine alten, verbogenen Verlängerungskabel an das Gerät.
  • Die Kabel nicht wickeln oder knicken.

- Wenn die Anschlußleitung dieses Gerätes beschädigt wird, muß sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeinden

- Verbieten Sie Kindern mit dem Gerät zu spielen. Niemals auf dem Gerät sitzen oder sich an die schwingende Tür hängen.

- Benutzen Sie keine scharfkantigen Metallgegenstände um Eis aus dem Gefrierfach zu entfernen. Diese könnten den Kühlschrank irreparabel beschädigen. Bitte benutzen Sie den hierfür vorgesehenen Plastikschaber.

- Den Kühlschrank nicht mit nassen Händen an das Stromnetz anschließen.

- Stellen sie keine mit Gasen gefüllte Flaschen, Dosen oder Behältnisse in das Gefrierfach, da diese während des Gefriervorganges explodieren könnten.

- Hochprozentige Alkoholika müssen gut verschlossen, senkrecht im Kühlteil aufbewahrt werden.

- Niemals, vor allem nicht mit nassen Händen die Innenwände des Gefrierfaches berühren. Verbrennungsgefahr!

- Das aus dem Gefrierfach entfernte Eis nicht essen!

1.4. Sicherheits Information

- In dem Kühlschrank dürfen keine elektrischen Geräte benutzt werden.

- Falls das Gerät einen alten Kühlschrank ersetzen soll, empfehlen wir als Sicherheitsvorkehrung, das Türschloß des alten Gerätes zu zerstören oder zu entfernen. Diese Maßnahme verhindert, daß spielende Kinder sich selbst darin einsperren.

- Ältere Geräte enthalten Kühl- und Isolierungsgas, diese müssen ordnungsgemäß entsorgt werden. Zur Entsorgung eines Altgerätes sollten Sie sich einer fachkundigen Müllbeseitungsstelle anvertrauen.Für

weitere Fragen kontaktieren Sie Ihre lokale Behörde oder einen Fachhändler. Bitte stellen Sie sicher, daß die Rohrleitungen bis zur ordnungsgemäßen Entsorgung nicht beschädigt werden.

- Fragen Sie bitte Ihre Stadtverwaltung über die Entsorgung von WEEE für Wiederverwendung, Recycling und Recovery-Zwecke.

Entsorgung des Gerätes

• Altgeräte dürfen nicht in den Hausmüll!
• Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt von Hausmüll z.B. bei einer Sammels seiner Gemeinde / seines Stadtter abzugeben. Damit wird gewährle, dass die Altgeräte fachgerecht vor und negative Auswirkungen auf dem Umwelt vermieden werden.
• Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet.

Recycling

• Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt:
  • Außenverpackung aus Pappe
• Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS)
  • Folien und Beutel aus Polyäthylen (PE)
• Spannbänder aus Polypropylen (PP).
• Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.
• Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

2. MONTAGE ANLEITUNG

Lesen Sie vor der Montage diese Anleitung vollständig und in Ruhe durch.

Da das Gerät recht groß und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen.

Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein.

Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu finden Sie ab Seite 6.

Um sich die Montage zu erleichtern empfiehlt es sich einen Arbeitstisch vor die eigentliche Einbauöffnung zu stellen und dort die vorbereitenden Schritte durchzuarbeiten. Der Tisch sollte stabil sein und ungefähr so hoch wie die Unterkante der Einbauöffnung sein.

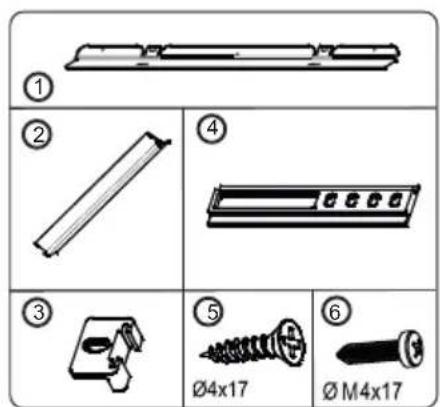

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.
2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene ^1 in die Führungsschiene an der Oberseite des Kühlgerätes und schrauben Sie diese mit den beiliegenden Schrauben ^6 fest.
3. Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.
4. Entnehmen Sie die Trimmdichtung ^2 aus dem Seitenpanel des Geräts und kleben Sie es an die hintere Seite der Türangel am Gerät. (Abb.D - Abb.E)

5. Schneiden Sie das beiliegende Dichtungsband auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.

6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung ein.

7. Richten Sie das Gerät anhand der Seite mit der Trimmdichtung ^2 so aus, daß kein Luftspalt mehr zwischen Trimmdichtung ^2 und Einbauschrank zu sehen ist.
8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben ^5 am Boden der Einbauöffnung fest.
9. Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden Schrauben ^6 an der Oberseite der Einbauöffnung befestigen.
10. Als nächstes schrauben Sie die beiden Führungen ^3 mit je einer Schraube ^6 auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.
11. Schieben Sie die Schleppschiene ^4 in die Führung ein.
12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen ^3 einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.
13. Legen Sie die Schleppschiene ^4 an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene ^4 mit den beiliegenden Schrauben ^5 an der Einbautür fest.
14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korrekte, vollständige Anliegen der Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.
15. Sie können durch justieren der Führung ^3 den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung H).

2.1. Wechsel des Türanschlages

1. Öffnen Sie die Gerätetür ^11 nach Abbildung J.
2. Demontieren Sie das Scharnier des Gefrierfaches ^12 und nehmen Sie die Gefrierfachtür ^11 aus dem Gerät. Legen Sie diese auf Seite.
3. Demontieren Sie nun das Schloss der Gefrierfachtür ^15 und montieren Sie es auf der gegenüberliegenden Seite im Innenraum des Gerätes (Abbildung J).
4. Setzen Sie die Gefrierfachtür ^11 wie folgt wieder ein. Beginnen Sie, indem Sie den oberen Scharnierzapfen in die Bohrung des Gehäuses einsetzen. Stecken Sie nun das Scharnier des Gefrierfaches ^12 auf den unteren Scharnierzapfen der Gefrierfachtür ^11 und schrauben Sie das Scharnier des Gefrierfaches ^12 im Gerät wieder fest.
5. Demontieren Sie nun das obere Scharnier der Gerätetür ^15 und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tür zur Seite (Abbildung K).
6. Schrauben Sie den oberen Scharnierzapfen ^16 ab und schrauben Sie ihn auf der gegenüberliegenden Seite in das obere Scharnier ^15 ein (Abbildung Ka).
7. Nehmen Sie den unteren Scharnierzapfen ^18 aus dem

Gerätefuß und stecken Sie ihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).

1. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den beiliegenden Stöpseln ^17 (Abbildung Kc).

2. Setzen Sie nun die Gerätetür ^14 auf den unteren Scharnierzapfen ^18 auf und stecken Sie das obere Scharnier ^15 in die Bohrung auf der Oberseite der Tür. Jetzt können Sie das obere Scharnier ^15 wieder am Gerätegehäuse festschrauben.

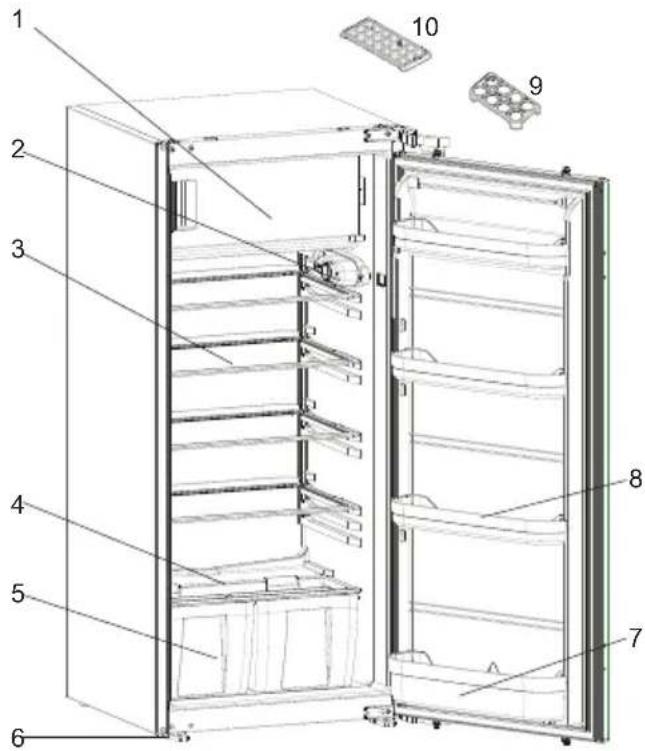

3. INNENAUSSTATTUNG UND ZUBEHÖRTEILE

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

1) Gefrierfach
2) Thermostat
3) Ablagefläche Kühlraum
4) Gemüsefachabdeckung
(Sicherheitsglas)
5) Gemüsefach
6) Linker und rechter Fuß
7) Türabstellregal für Flaschen
8) Türabstellregal mittlere Ebene
9) Eierablage
10) Eiswürfelschale

4. BEDIENUNGSANLEITUNG

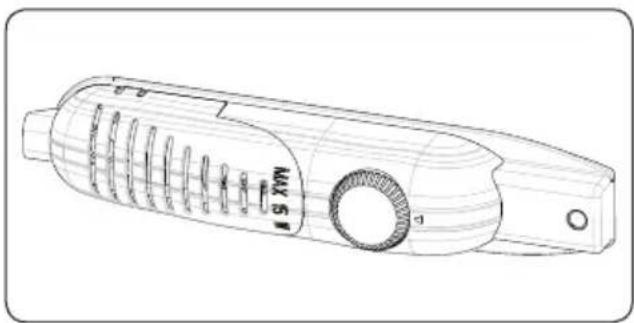

4.1. Einstellung des Thermostates

Der Thermostat reguliert automatisch die Innentemperatur des Kühl-- und Gefrierfaches. Durch Drehen des Knopfes von Position 1 nach 5, können Sie kältere Temperaturen erzielen,

Wichtiger Hinweis: Versuchen Sie nicht, den Knopf über die Stellung 1 zu drehen. Es wird Ihr Gerät stoppen.

• Für kurzzeitige Lagerung von Lebensmitteln im Gefrierfach können Sie den Knopf zwischen minimaler und mittlerer Position einstellen (1-3),
• Für langzeitige Lagerung von Lebensmitteln im Gefrierfach stellen Sie den Knopf auf die mittlere Position (3-4).
• Beachten Sie, dass sich Zimmertemperatur, Temperatur der gelagerten Lebensmittel und das Öffnen und Schließen der Tür auf die Temperatur in den Kühl- und Gefrierfächern auswirken. Falls notwendig, ändern Sie die Temperatureinstellung am Gerät.
• Wenn Sie das Gerät zum ersten Mal einschalten, sollte es idealerweise die ersten 24 Stunden ohne Lebensmittel laufen und die Türe sollte nicht geöffnet werden. Sollten Sie das Gerät sofort benötigen, legen Sie möglichst wenige Lebensmittel hinein.

• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, müssen mindestens 5 Minuten vergehen, bis Sie es wieder in Betrieb nehmen, um den Kompressor nicht zu beschädigen.

• Kühlschränke (mit 4 Sterne-Gefrierfach): Das Gefrierfach kühlt bis auf -18°C und weniger herunter.

• Diese Geräte wurden für eine Umgebungstemperatur zwischen 16°C - 32°C entworfen.

Klimaklasse Umgebungstemperatur °C
T zwischen 16 und 43 °C
ST zwischen 16 und 38 °C
N	zwischen 16 und 32 °C
SN	zwischen 10 und 32 °C

4.2. Zubehör

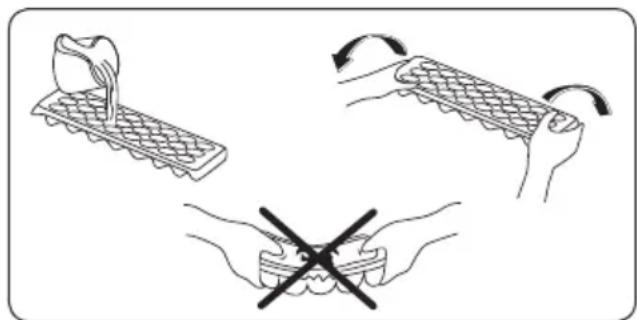

4.2.1. Eisschale

• Eisschale nur zu Dreiviertel mit Wasser füllen und gefrieren lassen.
• Die Eiswürfel lösen sich aus der Schale durch Verwinden oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird.

4.2.2. Tür offen" -Anzeige: (für eintürige Kühlschränke mit Gefrierfach)

• Die "Tür offen" -Anzeige am Schloss zeigt an, ob die Tür richtig verschlossen ist oder nicht.
- Wenn die rote Anzeige sichtbar ist, ist die Türe noch offen.
- Wenn die rote Anzeige nicht sichtbar ist, ist die Türe korrekt verschlossen.
- Beachten Sie, dass die Türe des Gefrierfaches immer gut verschlossen ist. Somit wird das Auftauen der Lebensmittel im Gefrierfach verhindert; dickes Eis und Frostaufbau im Gefrierfach sowie unnötig

steigender Energieverbrauch werden somit vermieden

4.2.3. Plastikschaber

• Nach einiger Zeit sammeln sich

Eisrückstände in Teilen des Gefrierfachs an. Das im Gefrierfach anfallende Eis sollte regelmäßig entfernt werden. Verwenden Sie falls erforderlich den mitgelieferten Plastikschaber. Verwenden Sie dazu keine scharfen oder spitzen Metallgegenstände. Diese könnten den Kühlkreis verletzen und zu irreparablen Schäden am Gerät führen.

Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren.

5. LAGERUNG VON LEBENSMITTELN IM GERÄT

5.1. Kühlschrank

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.
• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.
• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes, da diese daran anfrieren können. Vermeiden Sie häufiges Öffnen der Tür.
• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese im kältesten Teil des Kühlschrankes

verstaut werden. Dieser befindet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.

- Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.

Nahrungsmittel Lagerzeit		Position im Kühlteil
Gemüse und Obst	1 Woche	Im Gemüsefach (ohne Verpackung)
Fleisch und Fisch	2 bis 3 Tage	In Plastikfolie oder -beuteln oder in einem Fleischbehälter (auf dem Glaseinschub)
Frischer Käse 3 bis 4 Tage		Im speziellen Türfach
Butter und Margarine	1 Woche	Im speziellen Türfach
Produkte in Flaschen, Milch und Joghurt	Bis zum vom Hersteller empfohlenen Ablaufdatum	Im speziellen Türfach
Eier 1 Monat In der Eierablage
Fertige Gerichte	Alle Regale

5.2. Gefrierfach

• Das Gefrierfach wird zur langfristigen Aufbewahrung von Lebensmitteln und zur Herstellung von Eiswürfeln genutzt.
• Achten Sie darauf, daß die einzufrierenden Lebensmittel mit der größeren Oberfläche auf der Gefrieroberfläche liegen.
• Bereits eingefrorene Lebensmittel so lagern, daß sie nicht mit den neu einzufrierenden Packungen in Berührung kommen. Dies könnte ein leichtes Auftauen bewirken.
  • Die Ware portionsgerecht für Ihren Haushalt abpacken und einfrieren.
• Ware, die während des Abtauens des Gefrierfaches im Kühlschrank aufbewahrt wurde, muss nach wieder Einlagerung

im Gefrierfach so schnell als möglich verzehrt werden. Temperaturerhöhungen verringern die Aufbewahrungsdauer der Lebensmittel.

• Stellen Sie niemals warme Lebensmittel in das Gefrierfach. Diese würden bereits eingefrorene Kost auftauen.
• Bei Lagerung von Tiefkühlkost ist die vom Hersteller angegeben Lagerzeit unbedingt einzuhalten. Enthalten diese keine Informationen, sollte die Lagerzeit von 3 Monaten ab Kaufdatum nicht überschritten werden.
• Achten Sie beim Kauf von Tiefkühlkost auf eine sachgerechte Verpackung und Lagertemperatur.
• Tiefkühlkost sollte in einer Kühltasche transportiert werden und so schnell wie möglich in das Gefrierfach gebracht werden.
• Sollte die Verpackung von gefrorenen Gütern feucht und aufgebläht sein, kann man von einer unsachgemäßen Lagerung und einem Verderb des Inhaltes ausgehen.
  • Die Lebensdauer von eingefrorenen Lebensmittel hängt von verschiedenen Faktoren ab: der Umgebungstemperatur, Thermostatposition, häufigem Türöffnen, Beschaffenheit der Lebensmittel und den Transportbedingungen vom Geschäft bis nach Hause. Beachten Sie immer die Herstellerinformationen und überschreiten Sie niemals die angegebene Lagerzeit.
• Hinweis: Ist das Gerät in Betrieb und die Gefrierfach-Tür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, daß sich die Tür für kurze Zeit erschwert öffnen lässt. Dies ist kein Grund zur Sorge, es sorgt dafür, daß die Tür gut verschlossen ist. Nach einer Stabilisierungsphase ist die Tür wieder leicht zu öffnen.

Fisch und Fleisch Vorbereitung		Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur-Stunden-
Rindersteak	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Lammfleisch	Verpackt zum Einfrieren in praktischen Portionen	6-8 1-2
Kalbbraten	Verpackt zum Einfrieren in praktischen Portionen	6-10 1-2
Kalbwürfel In kleinen Stücken 6-10 1-2
Schafwürfel In Stücken 4-8 2-3
Hackfleisch	Verpackt in praktischen Portionen, ungewürzt	1-3 2-3
Innereien (Stück) In Stücken 1-3 1-2
Wurst/Salami	Muss verpackt werden, auch wenn es mit Folie überzogen ist.	Bis aufgetaut
Huhn und Truthahn	Verpackt zum Einfrieren in praktischen Portionen	7-8 10-12
Gans/Ente	Verpackt zum Einfrieren in praktischen Portionen	4-8 10
Reh - Hase - Wildschwein	2.5 kg Portionen und ohne Knochen	9-12 10-12
Süßwasserfische (Forellen, Karpfen, Hecht, Katze, Fisch)	Es sollte gewaschen und getrocknet werden, nachdem es auch innen gereinigt und skaliert ist, die Schwanz- und Kopfteile sollten abgeschnitten werden.	2 Bis es gut aufgetaut ist
Magerer Fisch (Barsch, Steinbutt, Flunder)		4-8 Bis es gut aufgetaut ist
Fett-Fisch (Bonito, Makrele, Blauer Fisch, Sardellen)		2-4 Bis es gut aufgetaut ist
Krebstiere Gereinigt und in Tüten	verpackt 4-6 Bis es gut aufgetaut ist
Kaviar	In der Verpackung, Alu- oder Plastikdose	2-3 Bis es gut aufgetaut ist
Schnecken	In der Verpackung, Alu- oder Plastikdose	3 Bis es gut aufgetaut ist
Gemüse und Obst Vorbereitung		Lagerdauer (Monate)	Auftau-Zeitraum bei Raumtemperatur-Stunden-
Blumenkohl	Entfernen Sie die Blätter, teilen Sie den Kern in Teilen und lagern Sie es im Wasser welches eine kleine Menge Zitrone enthält	10 - 12	Es kann in gefrorener Form verwendet werden
Grüne Bohnen, Französische Bohnen	Reinigen und schneiden Sie sie in kleine Stücke.	10 - 13	Es kann in gefrorener Form verwendet werden
Erbsen Schälen und waschen	Sie sie 12		Es kann in gefrorener Form verwendet werden
Pilze und Spargel	Reinigen und schneiden Sie sie in kleine Stücke.	6 - 9	Es kann in gefrorener Form verwendet werden
Kohl In einer gereinigten Methode 6 - 8 2
Aubergine	Nach dem Waschen, Schneiden Sie es in Stücke von jeweils 2 cm	10 - 12	Voneinander getrennte Teller
Mais	Reinigen Sie ihn und verpacken Sie ihn als Kolben oder in Körnern	12	Es kann in gefrorener Form verwendet werden
Karotten	Reinigen Sie es und Schneiden Sie es in Scheiben	12	Es kann in gefrorener Form verwendet werden
Paprika	Entfernen Sie den Hinterteil, teilen Sie es in zwei Teile und trennen Sie die Samen	8 - 10	Es kann in gefrorener Form verwendet werden
Spinat Gewaschen 6 - 9 2
Äpfel und Birnen	Schneiden Sie es in Scheiben und schälen die Schale	8 - 10 (Im Gefrierfach)	5
Aprikosen und Pfirsiche	Teilen Sie es in die Hälfte und entfernen Sie die Samen	4 - 6 (Im Gefrierfach) 4
Erdbeeren und Himbeeren	Waschen und reinigen Sie sie 8 - 12 2
Gekochte Früchte	In einer Tasse mit zusätzlich 10% Zucker	12	4
Pflaumen, Kirschen, Sauerkirschen	Waschen Sie sie und entfernen Sie die Hinterteile	8 - 12 5 - 7

Milchprodukte und Gebäck Vorbereitung			Lagerdauer (Monate)	Lagerbedingungen
Verpackte (Homogenisiert) Milch		In der eigenen Verpackung 2	-3 Nur homogenisiertes Milch
Käse - ohne Frischkäse In Scheiben 6 - 8				Sie können sie in ihren ursprünglichen Verpackungen für kurze Zeit lagern. Für die Lagerung von längeren Zeiten sollten Sie sie in Plastik Folien verpacken.
Butter, Margarine In der eigenen Verpackung 6
Ei (*)	Ei Weiss 10 - 12			30 g entsprechen einem Eidotter	In geschlossenen Bechern
	Flüssigei (Eiklar und Eidotter)	Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugefügt, damit es nicht zu dick wird	10	50 g entsprechen einem Eidotter
	Eigelb	Es ist sehr gut gemischt, eine Prise Salz oder Zucker hinzugefügt, damit es nicht zu dick wird	8 - 10	30 g entsprechen einem Eidotter

6. REINIGUNG UND WARTUNG

- Vor der Reinigung Stecker aus der Steckdose ziehen.

- Gerät nicht mit Wasser übergießen.

- Der Kühlraum sollte in regelmäßigen ständen gereinigt werden. Benutzen hierfür eine Lösung aus lauwarmemisser und Natron.

- Zubehörteile separat mit Seifenwasser reinigen. Nicht in den Geschirrspüler geben.

- Keine scheuernden oder ätzenden Reinigungsmittel verwenden. Nach Reinigung einfach mit klarem Wasser schwischen und sorgfältig trocknen. nließlich Netzstecker mit trockenen wurden wieder in die Steckdose stecken.

- Um Energie zu sparen und die Produktivität zu erhalten sollte der Kondensator (Riffelblech auf der Rückseite) mindestens 2 x jährlich mit einem Besen gereinigt werden.

STELLEN SIE SICHER, DASS IHR KÜHLSCHRANK WÄHREND REINIGUNG AUSGESTECKT IST.

6.1. Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.
  • Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.
• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen.

6.1.1. Abtauen des Gefrierfaches (falls vorhanden);

Achtung: Benutzen Sie niemals scharfe Metallgegenstände für diesen Vorgang, da sie den Kühlkreislauf beschädigen können, außer es wird vom Hersteller empfohlen.

Nach einer gewissen Zeit wird sich Eis in bestimmten Bereichen des Gefrierfaches bilden. Es sollte regelmäßig entfernt werden (benutzen Sie den Plastikschaber, falls vorhanden).

• Das Gefrierfach muss ganz abgetaut werden, wenn die Eisschicht dicker als 3-5 mm ist, damit gewährleistet bleibt, dass das Gefrierfach zuverlässig arbeitet.
• Einen Tag bevor Sie das Gefrierfach abtauen, stellen Sie das Thermostat auf Position „5“, um die Lebensmittel vollständig einzufrieren.
• Während des Abtauens sollten die gefrorenen Lebensmittel in mehrere Papierlagen gewickelt werden und an einem kühlen Ort aufbewahrt werden. Ein unvermeidlicher Temperaturanstieg wird ihre Haltbarkeit verringern. Verbrauchen Sie diese Lebensmittel innerhalb kürzester Zeit.

- Stellen Sie den Thermostatknopf auf Position "•" und schalten Sie das Gerät aus.

• Lassen Sie die Türe auf; damit das Gerät schneller abtauen kann. Entfernen Sie das Abtauwasser aus dem Fach.
• Reinigen Sie die Innenseite des Gefrierfaches von Hand mit lauwarmem Wasser und etwas Reinigungsmittel.
• Benutzen Sie niemals Scheuermittel oder aggressive Reiniger.
• Trocknen Sie die Innenseite des Gefrierfachs, stecken Sie das Netzkabel ein und stellen Sie den Thermostatknopf auf Position „5“. Nach 24 Stunden stellen Sie das Thermostat wieder auf die gewünschte Position.

6.2. Wechseln der Glühlampe

Wenn Sie die Glühlampe aus dem Kühlteil wechseln wollen:

1. Netzstecker aus der Steckdose ziehen
2. Lichtdeckel durch Drücken der seitlichen Haken entfernen.
3. Tauschen Sie die defekte Glühlampe gegen eine Neue aus (max. 15 W)
4. Setzen Sie den Lichtdeckel wieder ein und warten Sie 5 Minuten bis Sie das Gerät wieder einschalten.

LED-Beleuchtung auswechseln

Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Kundendienst, da sie nur von autorisiertem Personal ausgewechselt werden sollte.

7. TRANSPORT UND STANDORTÄNDERUNG

7.1. Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht

verwendet werden.

• Während des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.

- Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebestreifen befestigen.

Achten Sie darauf, den Gefrierschrank nur in aufrechter Lage zu transportieren.

8. BEVOR SIE DEN KUNDENDIENST RUFEN

Sollte der Kühlschrank nicht richtig funktionieren, könnte das eine geringfügige Ursache haben. Daher prüfen Sie zuerst Folgendes, bevor Sie den Kundendienst rufen.

Das Gerät kühlt nicht

Prüfen Sie, ob:

• sich evtl. ein Stromausfall ereignet hat,
• der Netzstecker abgezogen bzw. nicht richtig eingesteckt ist,
• der Thermostatknopf auf "•" eingestellt ist,
• die Steckdose defekt ist. Um das zu prüfen, stecken Sie den Stecker eines anderen Gerätes in die Steckdose und kontrollieren Sie, ob es funktioniert.

Das Gerät kühlt nicht richtig

Prüfen Sie, ob

• zu viele frische Speisen in das Gerät gegeben wurden,
  • die Türen nicht richtig geschlossen sind.
• Im Einbaumöbel sind evtl. nicht genügend Lüftungsöffnungen vorhanden, wie in der Installationsanleitung angegeben.

Das Gerät gibt Geräusche von sich:

Das Kühlmittel, das in den Leitungen des Kühlkreislaufs zirkuliert, erzeugt naturgemäß ein gewisses Geräusch (wie ein leichtes Gurgeln), auch wenn der Kompressor nicht in Betrieb ist. Das ist

kein Grund zur Beunruhigung, sondern ist als völlig normal anzusehen. Sollten Sie andersartige Geräusche wahrnehmen, versichern Sie sich,

• dass das Gerät korrekt installiert ist, wie in der Installationsanleitung beschrieben.
• ob die Gegenstände auf oder in dem Kühlschrank vibrieren.

Sollte sich Wasser am Kühlschrankboden ansammeln

prüfen Sie, ob:

das Abflussloch des Abtauwassers verstopft ist. Sollte dies der Fall sein, reinigen Sie die Öffnung mit dem mitgelieferten Drainagewerkzeug.

Empfehlungen

- Um das Nutzvolumen zu erhöhen und aus ästhetischen Gründen ist die Kühlschlange des Kühlschranks in der Rückwand des Kühlbereichs eingelassen. Wenn der Kompressor in Betrieb ist, bilden sich an der Kühlschrankrückwand eine dünne Reifschicht oder einige Tropfen Wasser. Das ist völlig normal. Das Gerät sollte nur dann abgetaut werden, wenn sich an der Rückwand eine ziemlich dicke Eisschicht gebildet haben sollte.

- Wenn das Gerät für längere Zeit nicht benutzt wird, stellen Sie den Thermostatknopf auf die Position "•". Tauen Sie das Gerät ab und lassen Sie danach die Tür offen, damit die Bildung von üblen Gerüchen oder gar Schimmel vermieden wird.

9. TIPPS ZUM ENERGIESPAREN

1. Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.
2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät geben.
3. Geben Sie gefrorene Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spart Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaut, wird Energie verschwendet.
4. Getränke und flüssige Speisen müssen verschlossen werden, wenn sie in das Gerät gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlängert sich dadurch. Durch das Verschließen wird außerdem die Geruchsbildung verhindert.
5. Öffnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingeben.
6. Halten Sie auch die Deckel der verschiedenen Kühlfächer im Kühlteil immer geschlossen (Gemüsefach, Kühlfach etc.)
7. Die Türdichtung muss stets sauber und flexibel gehalten werden. Tauschen Sie abgenützte Dichtungen aus.

CONTENTS

1. SAFETY INSTRUCTIONS ...... 21
