BEDIENUNGSANLEITUNG EHF8557FOK ELECTROLUX

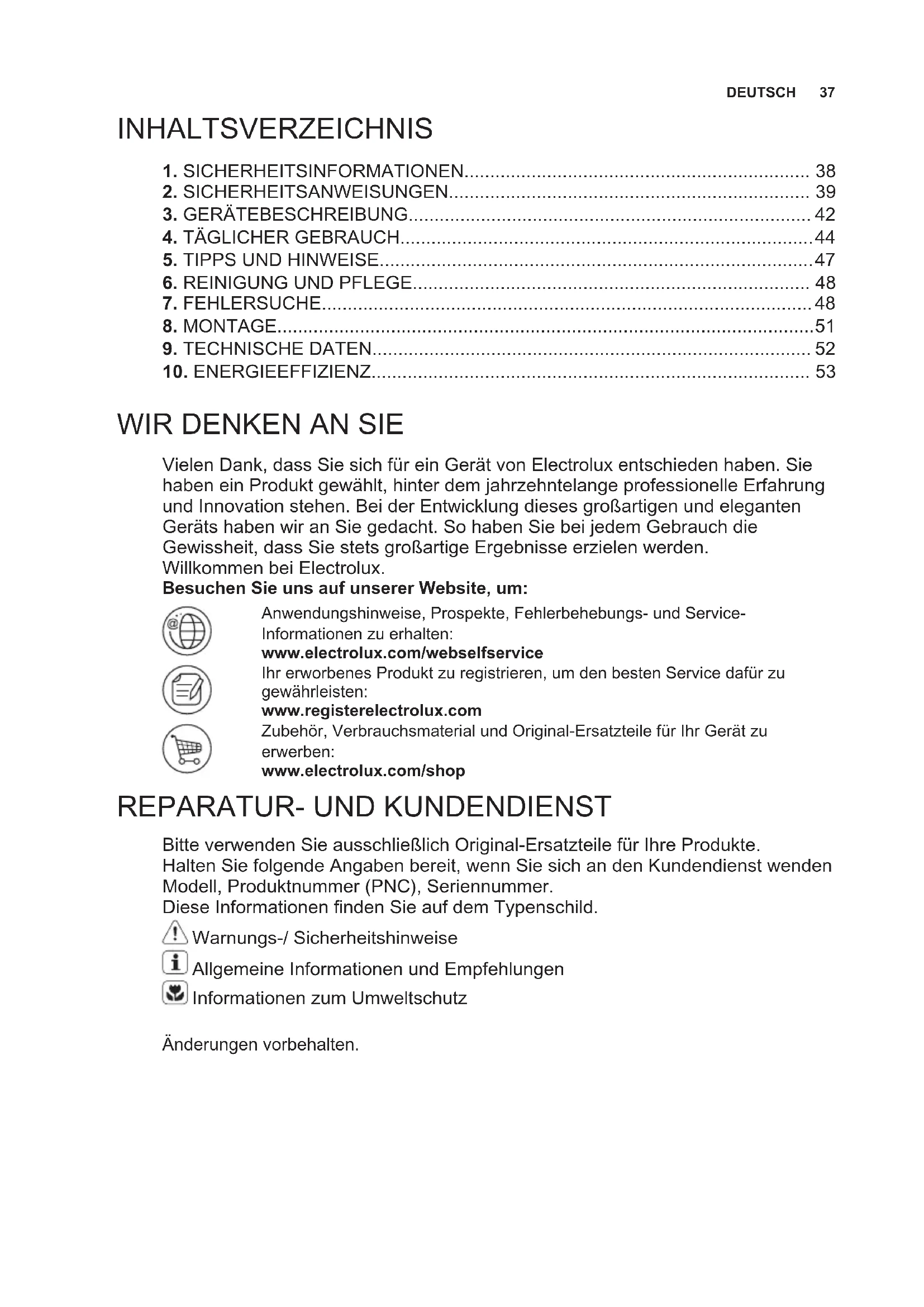

9. TECHNISCHE INFORMATIE

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service- Informationen zu erhalten: www.electrolux.com/webselfservice Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.registerelectrolux.com Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden Modell, Produktnummer (PNC), Seriennummer. Diese Informationen finden Sie auf dem Typenschild. Warnungs-/ Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. DEUTSCH

371. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. www.electrolux.com38• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

2. SICHERHEITSANWEISUNGEN

WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das gesamte Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem DEUTSCH 39Gerät anzubringen, damit der Boden nicht zugänglich ist.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß. www.electrolux.com40• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. WARNUNG! Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es.

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst. DEUTSCH 41• Verwenden Sie ausschließlich Originalersatzteile.

3. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

3.2 Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sen‐ sor‐ feld Funktion Anmerkung

EIN/AUS Ein- und Ausschalten des Kochfeldes.

Tastensperre / Kindersi‐ cherung Verriegeln/Entriegeln des Bedienfelds.

STOP+GO Ein- und Ausschalten der Funktion.

- Ein- und Ausschalten des äußeren Krei‐ ses.

- Kochstufenanzeige Zeigt die Kochstufe an. www.electrolux.com42Sen‐ sor‐ feld Funktion Anmerkung

- Kochzonen-Anzeigen des Timers Zeigen an, für welche Kochzone die Zeit eingestellt wurde.

- Timer-Anzeige Zeigt die Zeit in Minuten an.

- Ein- und Ausschalten des äußeren Krei‐ ses.

- Ein- und Ausschalten des äußeren Krei‐ ses.

- Auswählen der Kochzone.

- Erhöhen oder Verringern der Zeit.

Ankochautomatik Ein- und Ausschalten der Funktion.

- Einstellskala Einstellen der Kochstufe.

3.3 Anzeigen der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet. Die Funktion STOP+GO ist in Betrieb. Die Funktion Ankochautomatik ist in Betrieb. + Zahl Eine Störung ist aufgetreten.

OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/ Warmhalten/Restwärme. Die Funktion Tastensperre /Kindersicherung ist in Betrieb. Die Funktion Abschaltautomatik ist in Betrieb.

3.4 OptiHeat Control

(Restwärmeanzeige, 3-stufig) WARNUNG! / / Es besteht Verbrennungsgefahr durch Restwärme. Die Anzeige zeigt die Restwärmestufe an.

DEUTSCH 434. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

4.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang , um das Kochfeld ein- oder auszuschalten.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.

• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus. Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird: Kochstufe Das Kochfeld wird ausgeschal‐ tet nach , 1 - 3 6 Stunden

Einstellen oder Ändern der Kochstufe: Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.

4.4 Ein- und Ausschalten der

äußeren Heizkreise Die Kochflächen können an die Größe des Kochgeschirrs angepasst werden. Verwenden Sie das Sensorfeld: Einschalten des äußeren Heizkreises: Berühren Sie das Sensorfeld. Die Kontrolllampe leuchtet auf. Ausschalten des äußeren Heizkreises: Berühren Sie das Sensorfeld, bis die Kontrolllampe erlischt.

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. Zum Einschalten der Funktion muss die Kochzone abgekühlt sein. Einschalten der Funktion für eine Kochzone: Berühren Sie

leuchtet). Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Sekunden leuchtet . Ausschalten der Funktion: Ändern Sie die Kochstufe. www.electrolux.com444.6 Timer Kurzzeitmesser Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll. Stellen Sie zuerst die Kochzone und dann die Funktion ein. Sie können die Kochstufe einstellen, bevor Sie die Funktion einstellen oder danach. Auswählen der Kochzone: Berühren Sie so oft, bis die Kontrolllampe der gewünschten Kochzone aufleuchtet. Einschalten der Funktion: Berühren Sie des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone langsam blinkt, wird die Zeit heruntergezählt. So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Kontrolllampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an. Ändern der Zeit: Wählen Sie die Kochzone mit aus. Berühren Sie oder . Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie . Die Restzeit wird auf 00 heruntergezählt. Die Kontrolllampe der Kochzone erlischt. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet. Ausschalten des Signaltons: Berühren Sie . CountUp Timer (Garzeitmesser) Benutzen Sie diese Funktion, um festzustellen wie lange die Kochzone bereits in Betrieb ist. Auswählen der Kochzone: Berühren Sie so oft, bis die Kontrolllampe der gewünschten Kochzone aufleuchtet. Einschalten der Funktion: Berühren Sie des Timers. leuchtet auf. Wenn die Kontrolllampe der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet um zwischen und der abgelaufenen Zeit (Minuten). So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Wählen Sie die Kochzone mit aus. Die Kontrolllampe der Kochzone blinkt schneller. Im Display wird die Einschaltdauer der Zone angezeigt. Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie oder . Die Kontrolllampe der Kochzone erlischt. Kurzzeitwecker Sie können diese Funktion als Kurzzeit- Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind (die Kochstufenanzeige anzeigt). Einschalten der Funktion: Berühren Sie . Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Ausschalten des Signaltons: Berühren Sie . Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet. Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern. Die Funktion unterbricht nicht die Uhrfunktionen. Einschalten der Funktion: Berühren Sie . leuchtet. DEUTSCH 45Ausschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt.

Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie zuerst die Kochstufe ein. Einschalten der Funktion:Berühren Sie . leuchtet 4 Sekunden.Der Timer bleibt eingeschaltet. Ausschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt. Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds. Zum Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. leuchtet. Schalten Sie das Kochfeld mit aus. Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. leuchtet. Schalten Sie das Kochfeld mit aus. Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. Die Kontrolllampe leuchtet. Berühren Sie 4 Sekunden lang . Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

4.10 OffSound Control (Ein-

und Ausschalten der Signaltöne) Schalten Sie das Kochfeld aus. Berühren Sie 3 Sekunden lang . Das Display wird ein- und ausgeschaltet. Berühren Sie 3 Sekunden lang . Es wird oder angezeigt. Berühren Sie des Timers zum Auswählen von:

• – der Signalton ist ausgeschaltet

• – der Signalton ist eingeschaltet Ihre Einstellungen werden übernommen, sobald das Kochfeld automatisch ausgeschaltet wird. Haben Sie die Funktion auf eingestellt, ertönt der Signalton nur in folgenden Fällen:

• Bei der Berührung von

• Nach Ablauf der für Kurzzeitwecker eingestellten Zeit

• Nach Ablauf der für Kurzzeitmesser eingestellten Zeit

• Wenn das Bedienfeld bedeckt ist.

• Die Kochzonen werden je nach Lage auf dem Kochfeld und der Anzahl der Phasen gruppiert. Siehe Abbildung.

• Jede Phase darf bis maximal 3700 W belastet werden.

• Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.

• Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.

• Mit dieser Funktion wird die Leistung zwischen den anderen, an dieselbe Phase angeschlossenen Kochzonen verringert.

• Die Anzeige der reduzierten Kochzonen wechselt zwischen zwei Kochstufen. www.electrolux.com465. TIPPS UND HINWEISE WARNUNG! Siehe Kapitel Sicherheitshinweise.

Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein. Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfärbungen der Glaskeramikoberfläche verursachen.

5.2 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

5.3 Anwendungsbeispiele zum

Kochen Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte. Kochstufe Verwendung: Dauer (Min.) Hinweise

Warmhalten von gegarten Speisen. Nach Bedarf Legen Sie einen Deckel auf das Kochgeschirr.

5 - 25 Gelegentlich umrühren.

10 - 40 Mit Deckel garen.

3 - 5 Köcheln von Reis und Milch‐

gerichten, Erhitzen von Fer‐ tiggerichten.

25 - 50 Mindestens doppelte Menge

Flüssigkeit zum Reis geben, Milchgerichte zwischendurch umrühren.

5 - 7 Dünsten von Gemüse, Fisch,

20 - 45 Einige Esslöffel Flüssigkeit

hinzugeben. DEUTSCH 47Kochstufe Verwendung: Dauer (Min.) Hinweise

7 - 9 Dampfgaren von Kartoffeln. 20 - 60 Max. ¼ l Wasser für 750 g

Kartoffeln verwenden.

7 - 9 Kochen größerer Speise‐

mengen, Eintopfgerichte und Suppen.

Bis zu 3 l Flüssigkeit plus Zutaten.

9 - 12 Bei geringer Hitze anbraten:

Schnitzel, Cordon bleu, Kote‐ lett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts. Nach Bedarf Nach der Hälfte der Zeit wenden.

12 - 13 Braten bei starker Hitze:

Rösti, Lendenstücke, Steaks.

5 - 15 Nach der Hälfte der Zeit

wenden. 14 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu‐ lasch, Schmorbraten), Frittieren von Pommes frites.

6. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

6.2 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und nicht scheuernden Reinigungsmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken.

WARNUNG! Siehe Kapitel Sicherheitshinweise. www.electrolux.com487.1 Was tun, wenn ... Störung Mögliche Ursache Abhilfe Das Kochfeld kann nicht eingeschaltet oder bedient werden. Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen. Prüfen Sie, ob das Koch‐ feld ordnungsgemäß an die Spannungsversorgung angeschlossen ist. Neh‐ men Sie dazu den An‐ schlussplan zu Hilfe. Die Sicherung hat ausge‐ löst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Sicherung wieder‐ holt aus, wenden Sie sich an eine zugelassene Elekt‐ rofachkraft. Schalten Sie das Kochfeld erneut ein und stellen Sie innerhalb von 10 Sekun‐ den die Kochstufe ein. Zwei oder mehr Sensorfel‐ der wurden gleichzeitig be‐ rührt. Berühren Sie nur ein Sen‐ sorfeld. Die Funktion STOP+GO ist in Betrieb. Siehe Kapitel „Täglicher Gebrauch“. Auf dem Bedienfeld befin‐ den sich Wasser- oder Fettspritzer. Wischen Sie das Bedien‐ feld ab. Ein akustisches Signal er‐ tönt und das Kochfeld schaltet ab. Wenn das Kochfeld ausge‐ schaltet wird, ertönt ein akustisches Signal. Mindestens ein Sensorfeld wurde bedeckt. Entfernen Sie den Gegen‐ stand von den Sensorfel‐ dern. Das Kochfeld wird ausge‐ schaltet. Sie haben etwas auf das Sensorfeld gestellt. Entfernen Sie den Gegen‐ stand vom Sensorfeld. Restwärmeanzeige leuch‐ tet nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war. War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kundendienst. Die Funktion Ankochauto‐ matik wird nicht ausge‐ führt. Die Kochzone ist heiß. Lassen Sie die Kochzone lange genug abkühlen. DEUTSCH 49Störung Mögliche Ursache Abhilfe Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. Der äußere Heizkreis lässt sich nicht einschalten. Schalten Sie zuerst den in‐ neren Heizkreis ein. In der Mehrkreis- Kochzone befindet sich ein dunkler Bereich. Es ist normal, dass sich in der Mehrkreis-Kochzone ein dunkler Bereich befin‐ det. Die Kochstufe schaltet zwi‐ schen zwei Kochstufen hin und her. Die Funktion Power-Ma‐ nagement ist in Betrieb. Siehe Kapitel „Täglicher Gebrauch“. Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienele‐ mente gestellt. Stellen Sie großes Koch‐ geschirr nach Möglichkeit auf die hinteren Kochzo‐ nen. Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren. Der Signalton ist ausge‐ schaltet. Schalten Sie den Signalton ein. Siehe Kapitel „Täglicher Gebrauch“. leuchtet auf. Abschaltautomatik ist ein‐ geschaltet. Schalten Sie das Kochfeld aus und wieder ein. leuchtet auf. Die Funktion Kindersiche‐ rung oder Tastensperre ist in Betrieb. Siehe Kapitel „Täglicher Gebrauch“. und eine Zahl werden angezeigt. Es ist ein Fehler im Koch‐ feld aufgetreten. Trennen Sie das Kochfeld eine Zeit lang vom Strom‐ netz. Schalten Sie die Si‐ cherung im Sicherungskas‐ ten der Hausinstallation aus. Schalten Sie die Si‐ cherung wieder ein. Wenn erneut aufleuchtet, wenden Sie sich an den autorisierten Kunden‐ dienst.

7.2 Wenn Sie das Problem

nicht lösen können... Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum www.electrolux.com50Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht. Seriennummer ............

8.2 Einbau-Kochfelder

Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

• Das Kochfeld wird mit Anschlusskabel geliefert.

• Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden oder eines höheren Typs: H05BB-F T min 90°C. Wenden Sie sich an den Kundendienst.

Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren Händler vor Ort. Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

Modell EHF8557FOK Produkt-Nummer (PNC) 949 596 503 00 Typ 58 HBD R3 AO 220 - 240 V, 50 - 60 Hz Made in Germany Ser. Nr. .......... 6.7 kW ELECTROLUX www.electrolux.com529.2 Technische Daten der Kochzonen Kochzone Nennleistung (höchste Koch‐ stufe) [W] Durchmesser der Kochzone [mm] Vorne links 700 / 1700 120 / 180 Hinten links 1200 145 Vorne Mitte 750 / 2200 120 / 210 Vorne rechts 1200 145 Hinten rechts 1400 / 2200 170 / 265 Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr dessen Durchmesser größer als der der Kochzone ist.

10. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation EHF8557FOK Kochfeldtyp Einbau-Kochfeld Anzahl der Kochzonen 5 Heiztechnologie Kochzone mit Strahlungsbehei‐ zung Durchmesser der kreis‐ förmigen Kochzonen (Ø) Vorne links Hinten links Vorne Mitte Vorne rechts 18,0 cm 14,5 cm 21,0 cm 14,5 cm Länge (L) und Breite (B) der nicht kreisförmigen Kochzonen Hinten rechts L 26,5 cm B 17,0 cm Energieverbrauch pro Kochzone (EC electric cooking) Vorne links Hinten links Vorne Mitte Vorne rechts Hinten rechts 185,9 Wh/kg 193,1 Wh/kg 195,7 Wh/kg 193,1 Wh/kg 179,0 Wh/kg Energieverbrauch des Kochfelds (EC electric hob) 189,3 Wh/kg EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen. DEUTSCH 53• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.

• Der Boden des Kochgeschirrs sollte denselben Durchmesser wie die Kochzone haben.

• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.

• Stellen Sie das Kochgeschirr mittig auf die Kochzone.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
