BEDIENUNGSANLEITUNG CA05072 V7

1 Sicherheits- und Warnhinweise
2 Erste Schritte

Packungsinhalt

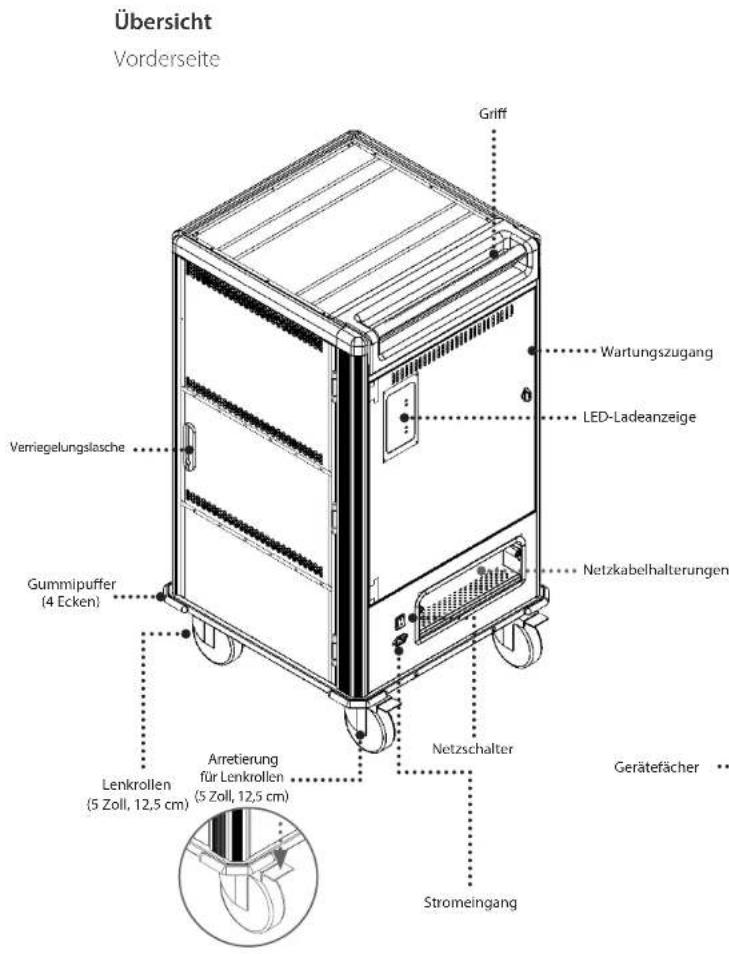

Ubersicht

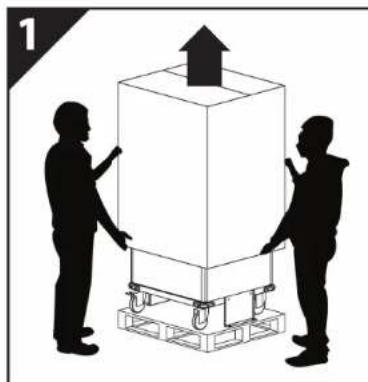

Auspacken

Abschluss des Wagens

3 Einrichtung

Anschlieben von Geräten

Erweiterte Funktionen

4 Technische Daten

1

SICHERHEITS- UNDWARNHINWEISE

VORSICHT

• Verwenden Sie zur Verringerung des Stromschlagrisikos these Produkt nur in Innenaumen.
• Dieses Produkt ist schwer. Gehen Sie beim Transport vorsichtig vor und halten Sie das Produkt aufrecht. Versuchen Sie nicht, das Produkt ohne Hilfe auszupacken oder zu bewegen.
  Seien Sie beim Auspacken vorsichtig und bewahren Sie das Verpackungsmaterial fur den späteren Gebrauch auf. Kratzer und andere Schaden, die durch
  unsachgemäß Behandlung entstehen, fallen nicht unter die Garantie.
• Lassen Sie niemanden auf diesen Produkt sitzen, stehen oder darauf klettern.
• Blockieren Sie nicht die Beluftungsöffnungen zur Luftzirkulation.
• Überlasten Sie das Produkt nicht mit schweren Gegenständen auf oder in dem Produkt.
  Trennen Sie vor dem Transport these Gerats den Stromanschluss von der Steckdose.
• Vergewissem Sie sich beim Transport diesen Produkte, dass das Netzkabel gesichert ist.
• Dieses Produkt sollte immer von Erwachsenen oder unter Aufsicht von Erwachsenen verwendet werden.
  Trennen Sie niemals den Netzstecker von der Steckdose, wenn die Hande nass sind oder indem Sie am Netzkabel ziehen.
• Verwenden Sie kein Verlängerungskabel in Verbindung mit thisem Produkt.
• Der Anschluss an eine andere Art von Steckdose als eine zweipolige, dreiadrige geerdete Steckdose kann zu Stromschlaggefahr führen und die ortlichen elektrischen Vorschriften verletzen.
  Trennen Sie im Notfall das Netzkabel von der Steckdose.
  Schlieben Sie den Eingang deses Produktits nicht an seinem eigenen Ausgang an.
  SchlieBen Sie kein zusätzliches Verlangerungskabel, Netzteil oder Überspannungsschutzgerät an thesees Produkt an.
  SchlieB Sie keine nicht computerbezogenen Gegenstände wie medizinische Gerate. Lebenserhaltungsgerate. Mikrowellen oder Staubsauer an dieses Produkt an.
  Verlegen Sie die Kabel so, dass sie nicht gespannt oder geknicht werden und niemand daraufuf treten oder darüber stolpern kann.
  Versuchen sie nicht, das Gerat zu zerlegen. Dieses Produkt enthalt keine von Benutzern austauschbaren Teile. Reparaturen duren nur vom Werks-Servicepersonal durchgeführten werden.
• Wird diesen Produkt manipuliert, falsch bedient oder repariert, erlischt die Garantie.
  Entfernten Sie keine Stecker aus den Steckdosen, die mit der Aufschrift, Nicht entfernen auf einem roten Aufkleber gekennzeichnet sind. Diese werden bereits, damit das Ladesystem und die Zusatzsteckdosen des Wagens funktionieren.

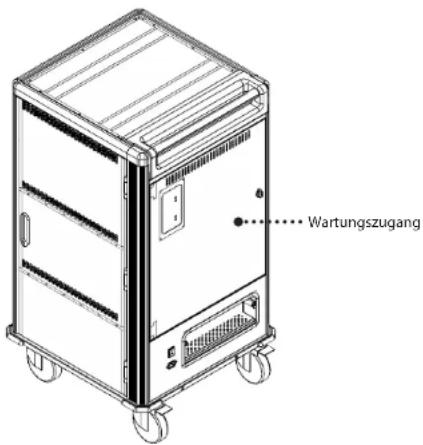

  Wartungszugang - Bittenur offnen, wenn Sie dazu vom Technischen Support von V7 aufgefordert werden.

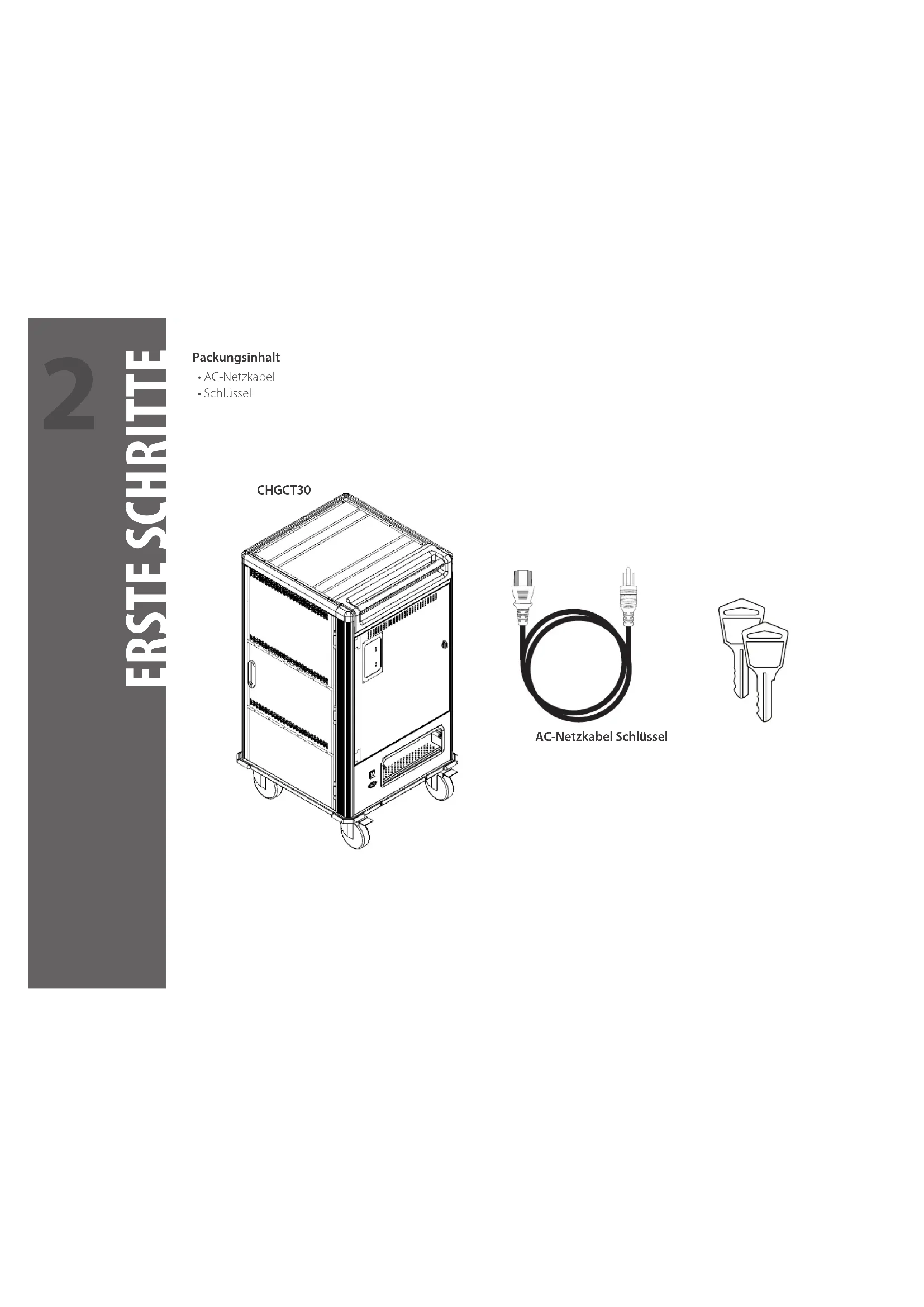

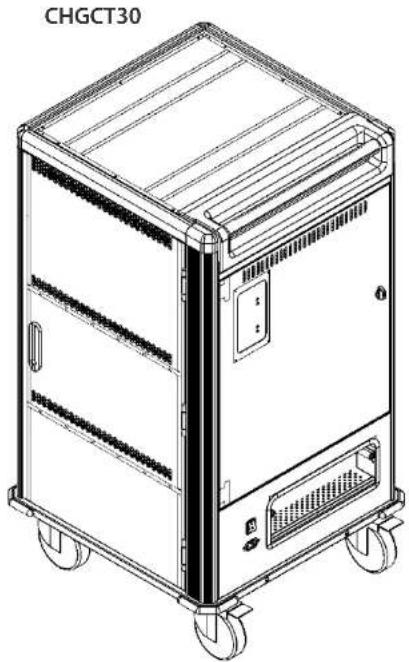

Packungsinhalt

• AC-Netzkabel
  Schlussel

AC-Netzkabel Schlüssel

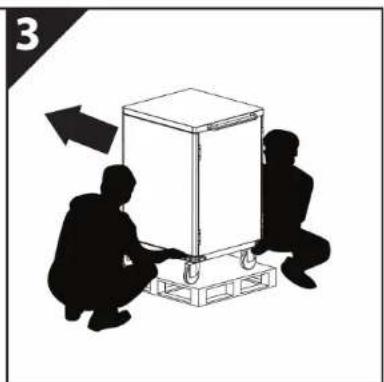

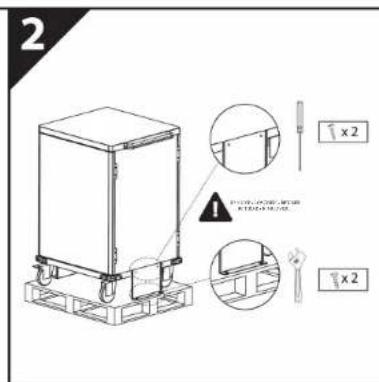

Von Palette entfernen

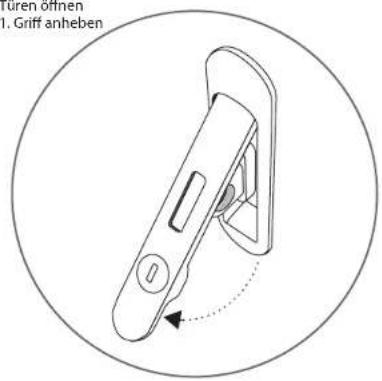

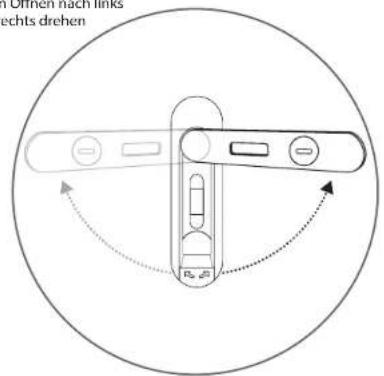

Turen offnen
1. Griff anheiten

2. Zum Offnen nach Links

Vorne/Hinten

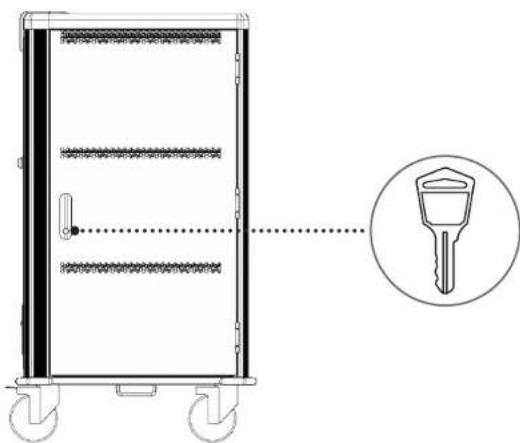

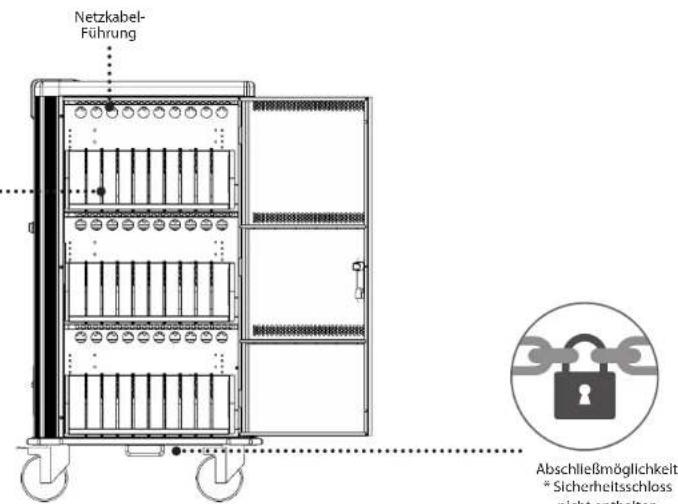

Turschlosser

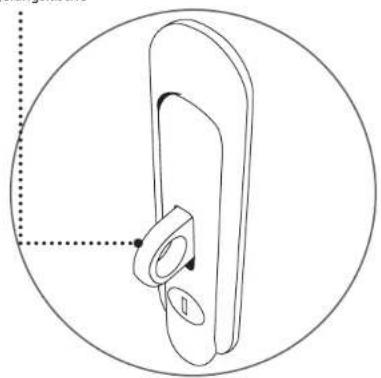

Verriegelungslasche

*Vorhängeschloss nicht enthalten

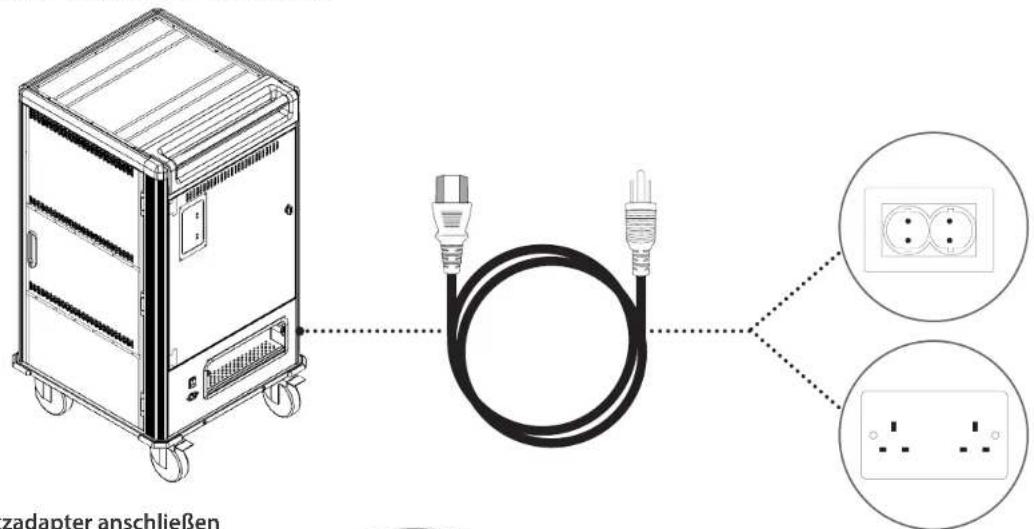

1. Wagemit Stromanschlussverbinden

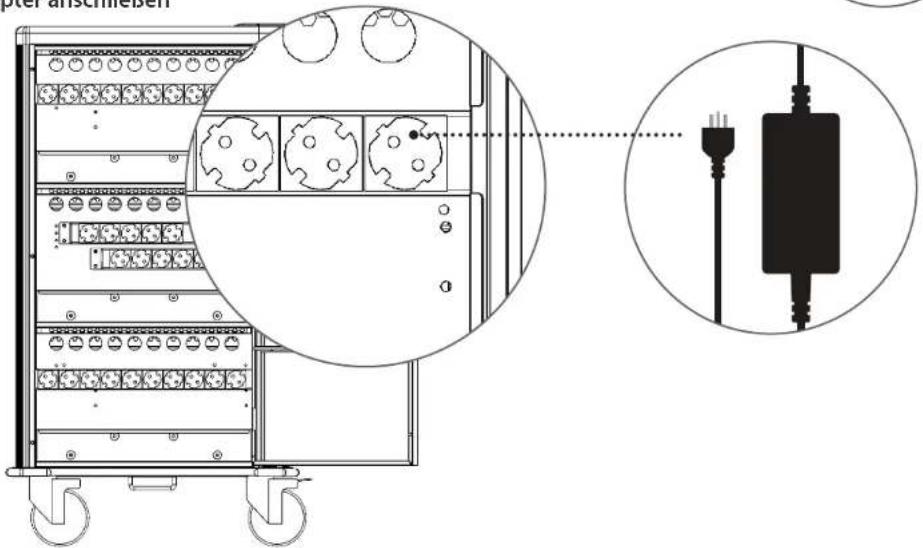

2.Netzadapter anschlieBen

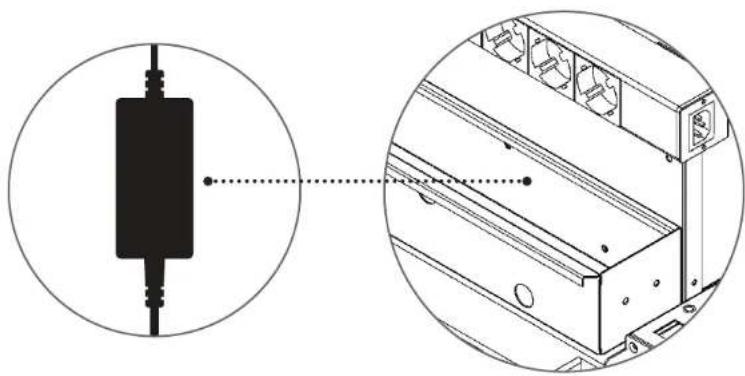

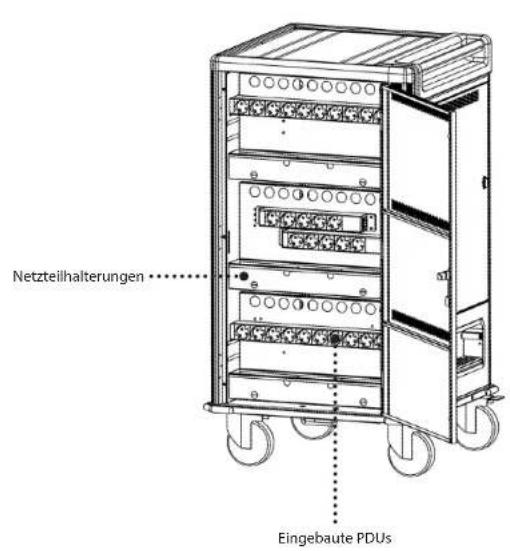

3. Adapter in die Netzteilhalterungen einschieben

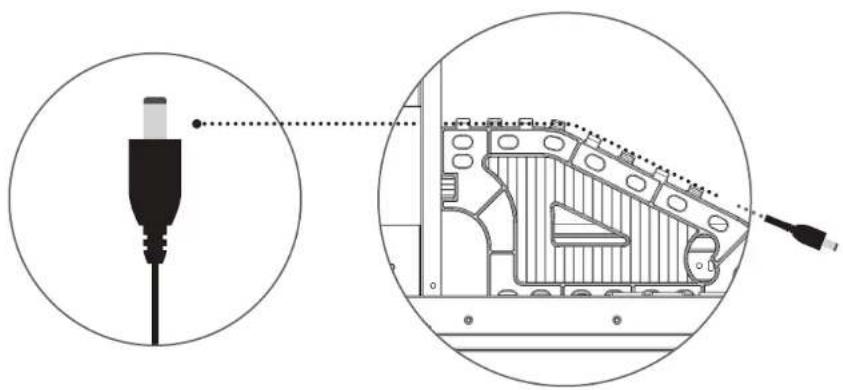

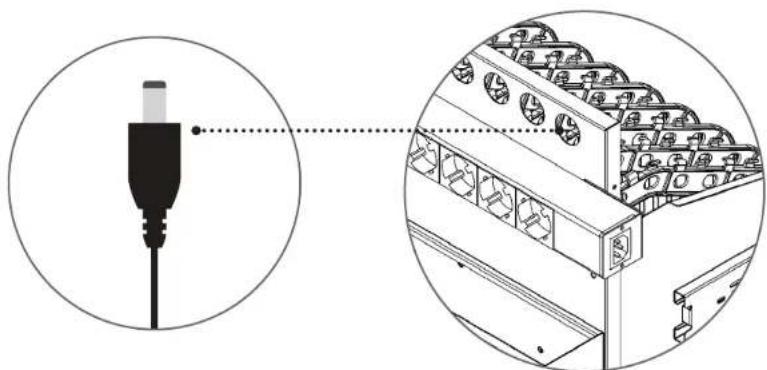

4. Adapter durch die Durchlassöffnungen führen

1. Die Adapterkabel an den Kabeltrennhalterungen befestigen

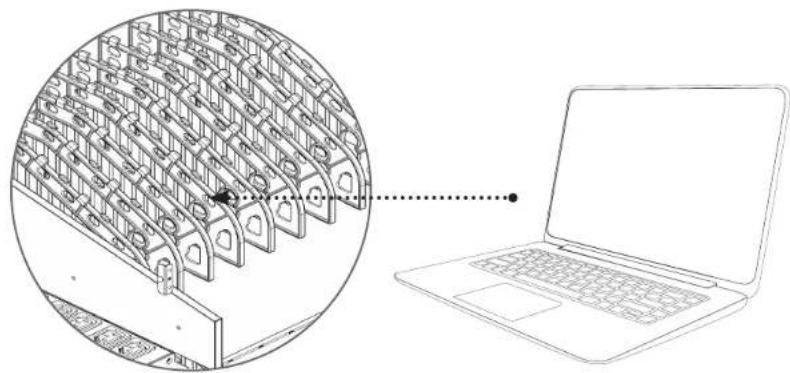

1. Die Geräte auf die Trenner legen

Ladesystem

Ladesystem

Gleichzeitiges Aufladen all ihrer Geräe kann bei einem normalen Stromkreis zu einer Überlastung führen. V7 Ladewagen sind mit einem intelligenten Zeitmessgerät ausgestattet, das die Wechselstromversorgung automatisch von einer Häfte der Geräeausgänge auf die andere schaltet, um vor einer Überlastung zu schützen.

Das Ladesystem versorgt die erste Halfte der Geräeausgänge 15 Minuten lang mit Strom. Wenn these Zeit abgelaufen ist, wechseit der Wagen die Stromversorgung auf den anderen Satz und fahrher fort, die Seiten zu wechseln. Fällt der Gesamtstrom unter 14 A, werden alle Geräeausgänge mit Strom versorgt.

Die LED-Anzeige an der AuBenseite des Wagens zeigt Ihnen an, welcher Satz gerade geladen wird.

Ladesystem Intelligenter Ladesensor
Ladefunktion	Abwechselndes Laden in 2 Gruppen. Wenn der Gesamtstrom unter 14 A fällt, werden alle Geräte geladen
LED-Anzeige	Rot (ein): Ladevorgang Aus: Kein Ladevorgang
Zeit zum Laden aller Computer 4,5 Stunden
Umschaltung auf vollständige Aufladung	Nach 6 Ladezyklen (ca. 3 Stunden)

Die LED-Anzeige

leuchtet beim

Laden rot

#

TECHNISCHE DATEN

Abmessungen des Wagens

	CHGCT30
Farbe Schwarz und dunkelgrau
Material I lochwertiger, kaltgewalzter Stahl, Stärke 18
Nummerierte Geräteplätze 30
Organisation und Komfort Flexibe	e Gerätefremner mit Kabelkanalen und nummerierten Gerätefächern, nummerierte Netzeilflächer mit Kabelmanagement, versenkier Schiebegriff
Garantie 5 Jahre
Verpackungsinhalt Ladowagon, 1.83 m Netzkabel, Handbuch
Eingangsspannung 230 VAC, 15 A, 60 Hz
Ausgangsspannung 230 VAC, 15 A, 60 Hz
Lodesystem Intelligente Ladelunktion
Größe der Lenkrollen 12,7 cm
Abmessungen (Produkt) 810 x 652 x 1080 mm
Produktgewicht 91 kg
Verpackungsgröße 845 x 752 x 1272 mm
Verpackungsgewicht 109 kg
Abmessungen der Gerätefacher	422 x 35 x 286 mm
Abmessungen der Steckplätze für das Netzeil	78 x 463 x 114 mm
Sicherheit und Zertifizierung	Stromverteller mit ROHS- und CE-Zulassung
Umgebung*	,Betrieb: -10 °C bis 40 °C Luftfeuchtigkeit: 20 % bis 80 % rel. FeuchteLagerung: -40 °C bis 60 °C Luftfeuchtigkeit: 20 % bis 90 % rel. Feuchte*

*Hinweis; Nur für diesen Ladewagen. Prüfen Sie die Umgebungsspezifikationen der zu lagemden Geräte.

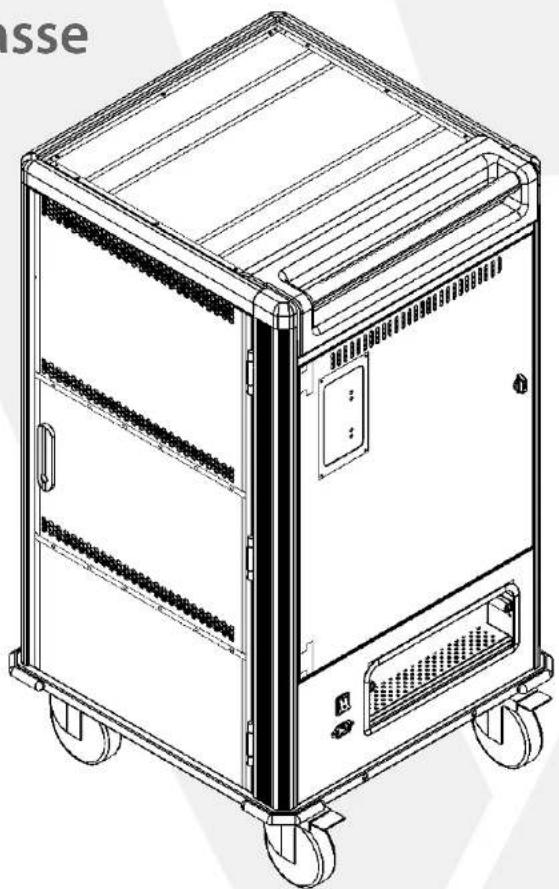

Chariot Classe Mobile

CHGCT30-1E
CHGCT30-1K

Deutsch: Eingeschrankte 5-Jahresgarantie

Miet der eichigen Schättungen V7 Bauschlag, die das Produkt frei von Material-oder Herstellungshafen ist. Der Garantiezeitraum umfasst 50 Monate ab Kauldatum und beziehigt auf Erstzeitale und Reparaturarbeiten. Die Haftung im Rahmen dem Erstkauf des Erdwerbs. Im Fall, dass das Produkt nicht mehr heistete oder nicht verfügbart ist, wird das Produkt im allgemeinen Ernzenen durch ein im Westendlichen ähnlichen Produkt, oder auch der Erweiterungen des Herstellens erfasst. Die eichige Partikel an den Verkauf von der Herstellungsmathematischen Gesellschaften (Hausdorff) und der Herstellungsmathematischen Gesellschaften (Hausdorff) sind als nicht anders angebaut.

Sie konen die Garantie dort gefend machen, wo Sie den Anteil erworben haben, und zwar gemäß der Richtlinien bezuglich Umlausch der jeweiligen Verkaufssätze. Zu einem späteren Zeitpunkt während des Garantiezeitaums wenden Sie sich btt an den autorisierten Vertrieber in ihrer Gerichtshoeit.
