BEDIENUNGSANLEITUNG XPro 1000 SuperFish

1. Schnellkupplungsanschluss

9. Filtermedien-Behälter

10. Verschlussklemmen

13. Ansaugrohr mit Korb

14. Oberächen-Skimmer

16. U-Rohr Ausgang (blau)

18. Aquariumschläuche

19. Saugnapfhalterungen

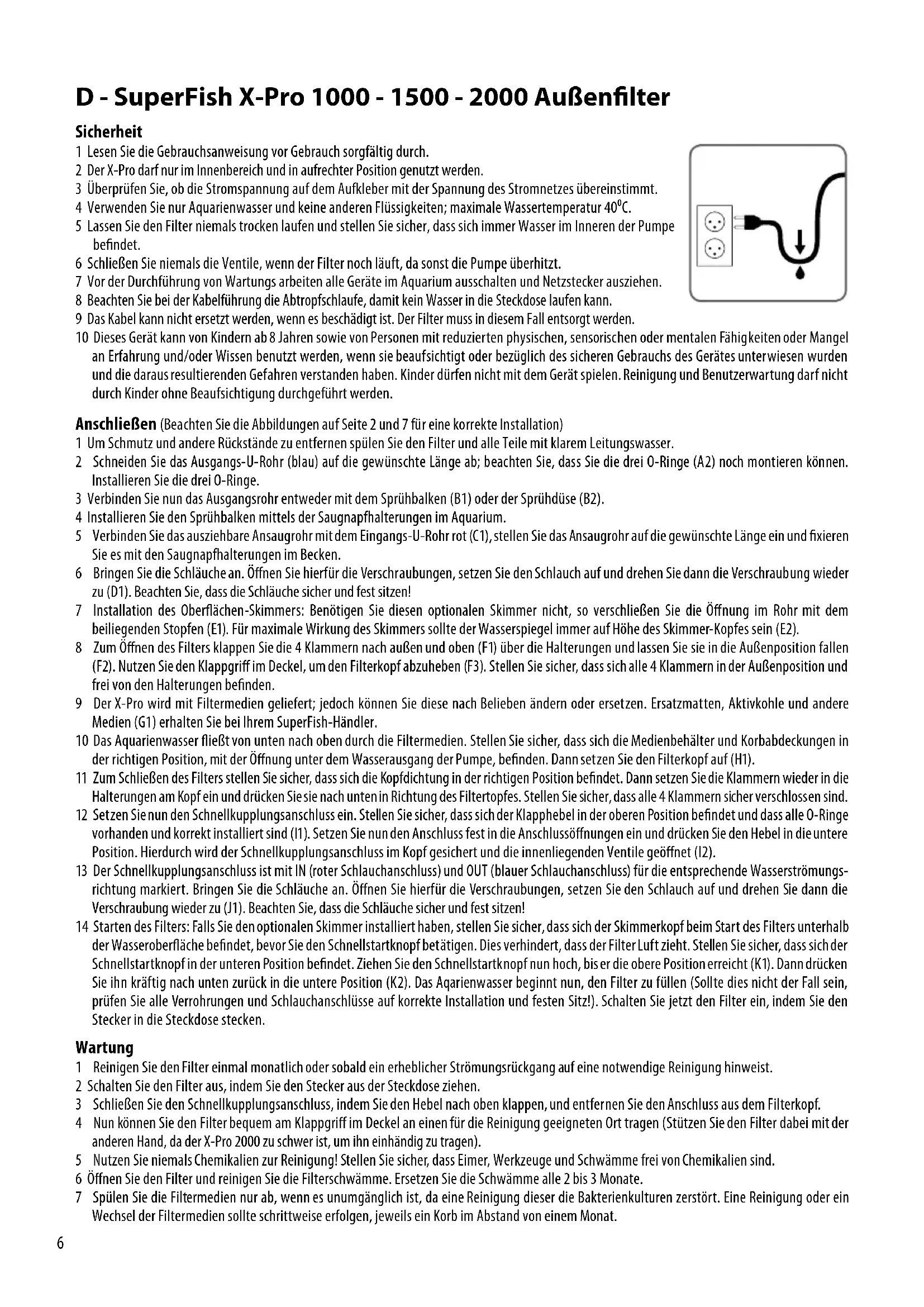

lock open unlocked lock open open lock Red = Inlet Red = Inlet Red = Inlet Blue = Outlet Blue = OutletBlue = Outlet Blue = Outlet X-Pro Maintenance movie6 D - SuperFish X-Pro 1000 - 1500 - 2000 Außenlter Sicherheit 1 Lesen Sie die Gebrauchsanweisung vor Gebrauch sorgfältig durch. 2 Der X-Pro darf nur im Innenbereich und in aufrechter Position genutzt werden. 3 Überprüfen Sie, ob die Stromspannung auf dem Aufkleber mit der Spannung des Stromnetzes übereinstimmt. 4 Verwenden Sie nur Aquarienwasser und keine anderen Flüssigkeiten; maximale Wassertemperatur 40⁰C. 5 Lassen Sie den Filter niemals trocken laufen und stellen Sie sicher, dass sich immer Wasser im Inneren der Pumpe bendet. 6 Schließen Sie niemals die Ventile, wenn der Filter noch läuft, da sonst die Pumpe überhitzt. 7 Vor der Durchführung von Wartungs arbeiten alle Geräte im Aquarium ausschalten und Netzstecker ausziehen. 8 Beachten Sie bei der Kabelführung die Abtropfschlaufe, damit kein Wasser in die Steckdose laufen kann. 9 Das Kabel kann nicht ersetzt werden, wenn es beschädigt ist. Der Filter muss in diesem Fall entsorgt werden. 10 Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, senso ri schen oder mentalen Fähig keiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter wiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung darf nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. Anschließen (Beachten Sie die Abbildungen auf Seite 2 und 7 für eine korrekte Installation) 1 Um Schmutz und andere Rückstände zu entfernen spülen Sie den Filter und alle Teile mit klarem Leitungswasser. 2 Schneiden Sie das Ausgangs-U-Rohr (blau) auf die gewünschte Länge ab; beachten Sie, dass Sie die drei O-Ringe (A2) noch montieren können. Installieren Sie die drei O-Ringe. 3 Verbinden Sie nun das Ausgangsrohr entweder mit dem Sprühbalken (B1) oder der Sprühdüse (B2). 4 Installieren Sie den Sprühbalken mittels der Saugnapfhalterungen im Aquarium. 5 Verbinden Sie das ausziehbare Ansaugrohr mit dem Eingangs-U-Rohr rot (C1), stellen Sie das Ansaugrohr auf die gewünschte Länge ein und xieren Sie es mit den Saugnapfhalterungen im Becken. 6 Bringen Sie die Schläuche an. Önen Sie hierfür die Verschraubungen, setzen Sie den Schlauch auf und drehen Sie dann die Verschraubung wieder zu (D1). Beachten Sie, dass die Schläuche sicher und fest sitzen! 7 Installation des Oberächen-Skimmers: Benötigen Sie diesen optionalen Skimmer nicht, so verschließen Sie die Önung im Rohr mit dem beiliegenden Stopfen (E1). Für maximale Wirkung des Skimmers sollte der Wasserspiegel immer auf Höhe des Skimmer-Kopfes sein (E2). 8 Zum Önen des Filters klappen Sie die 4 Klammern nach außen und oben (F1) über die Halterungen und lassen Sie sie in die Außenposition fallen (F2). Nutzen Sie den Klappgri im Deckel, um den Filterkopf abzuheben (F3). Stellen Sie sicher, dass sich alle 4 Klammern in der Außenposition und frei von den Halterungen benden. 9 Der X-Pro wird mit Filtermedien geliefert; jedoch können Sie diese nach Belieben ändern oder ersetzen. Ersatzmatten, Aktivkohle und andere Medien (G1) erhalten Sie bei Ihrem SuperFish-Händler. 10 Das Aquarienwasser ießt von unten nach oben durch die Filtermedien. Stellen Sie sicher, dass sich die Medienbehälter und Korbabdeckungen in der richtigen Position, mit der Önung unter dem Wasserausgang der Pumpe, benden. Dann setzen Sie den Filterkopf auf (H1). 11 Zum Schließen des Filters stellen Sie sicher, dass sich die Kopfdichtung in der richtigen Position bendet. Dann setzen Sie die Klammern wieder in die Halterungen am Kopf ein und drücken Sie sie nach unten in Richtung des Filtertopfes. Stellen Sie sicher, dass alle 4 Klammern sicher verschlossen sind. 12 Setzen Sie nun den Schnellkupplungsanschluss ein. Stellen Sie sicher, dass sich der Klapphebel in der oberen Position bendet und dass alle O-Ringe vorhanden und korrekt installiert sind (I1). Setzen Sie nun den Anschluss fest in die Anschlussönungen ein und drücken Sie den Hebel in die untere Position. Hierdurch wird der Schnellkupplungsanschluss im Kopf gesichert und die innenliegenden Ventile geönet (I2). 13 Der Schnellkupplungsanschluss ist mit IN (roter Schlauchanschluss) und OUT (blauer Schlauchanschluss) für die entsprechende Wasserströmungs- richtung markiert. Bringen Sie die Schläuche an. Önen Sie hierfür die Verschraubungen, setzen Sie den Schlauch auf und drehen Sie dann die Verschraubung wieder zu (J1). Beachten Sie, dass die Schläuche sicher und fest sitzen! 14 Starten des Filters: Falls Sie den optionalen Skimmer installiert haben, stellen Sie sicher, dass sich der Skimmerkopf beim Start des Filters unterhalb der Wasseroberäche bendet, bevor Sie den Schnellstartknopf betätigen. Dies verhindert, dass der Filter Luft zieht. Stellen Sie sicher, dass sich der Schnellstartknopf in der unteren Position bendet. Ziehen Sie den Schnellstartknopf nun hoch, bis er die obere Position erreicht (K1). Dann drücken Sie ihn kräftig nach unten zurück in die untere Position (K2). Das Aqarienwasser beginnt nun, den Filter zu füllen (Sollte dies nicht der Fall sein, prüfen Sie alle Verrohrungen und Schlauchanschlüsse auf korrekte Installation und festen Sitz!). Schalten Sie jetzt den Filter ein, indem Sie den Stecker in die Steckdose stecken. Wartung 1 Reinigen Sie den Filter einmal monatlich oder sobald ein erheblicher Strömungsrückgang auf eine notwendige Reinigung hinweist. 2 Schalten Sie den Filter aus, indem Sie den Stecker aus der Steckdose ziehen. 3 Schließen Sie den Schnellkupplungsanschluss, indem Sie den Hebel nach oben klappen, und entfernen Sie den Anschluss aus dem Filterkopf. 4 Nun können Sie den Filter bequem am Klappgri im Deckel an einen für die Reinigung geeigneten Ort tragen (Stützen Sie den Filter dabei mit der anderen Hand, da der X-Pro 2000 zu schwer ist, um ihn einhändig zu tragen). 5 Nutzen Sie niemals Chemikalien zur Reinigung! Stellen Sie sicher, dass Eimer, Werkzeuge und Schwämme frei von Chemikalien sind. 6 Önen Sie den Filter und reinigen Sie die Filterschwämme. Ersetzen Sie die Schwämme alle 2 bis 3 Monate. 7 Spülen Sie die Filtermedien nur ab, wenn es unumgänglich ist, da eine Reinigung dieser die Bakterienkulturen zerstört. Eine Reinigung oder ein Wechsel der Filtermedien sollte schrittweise erfolgen, jeweils ein Korb im Abstand von einem Monat.8 Aktivkohle hat eine begrenzte Lebensdauer, da sie Chemikalien und Verfärbungen absorbiert, und muss alle 1 bis 3 Monate, abhängig vom Verschmut zungsgrad, ausgetauscht werden. Entfernen Sie die Aktivkohle-Kassette, wenn Medikamente oder Chemikalien verabreicht werden, da diese sonst durch die Kohle absorbiert werden. 9 Überprüfen Sie regelmäßig den Rotor, da dieser ein Verschleißteil ist. Drehen Sie hierfür die Rotorabdeckung gegen den Uhrzeigersinn und entfernen Sie sie (L1). Nehmen Sie den Rotor zur Reinigung und Überprüfung aus dem Gehäuse heraus (L2). Bei übermäßigem Lärm ist der Rotor verschlissen und muss ersetzt werden. Dies wird nicht durch die Garantie abgedeckt. Ersatzrotoren erhalten Sie bei Ihrem SuperFish-Händler. 10 Bei Reinigung des Filters überprüfen und reinigen Sie auch den Dichtring. Nutzen Sie ein Schmiermittel auf Silikonbasis auf der Dichtung, bevor Sie sie wieder einsetzen. Stellen Sie sicher, dass der obere Rand des Behälters sauber und frei von Rückständen ist, bevor Sie den Filterdeckel wieder aufsetzen.

zu auf oen verriegelt auf
