BEDIENUNGSANLEITUNG FX4555 DL Dörr

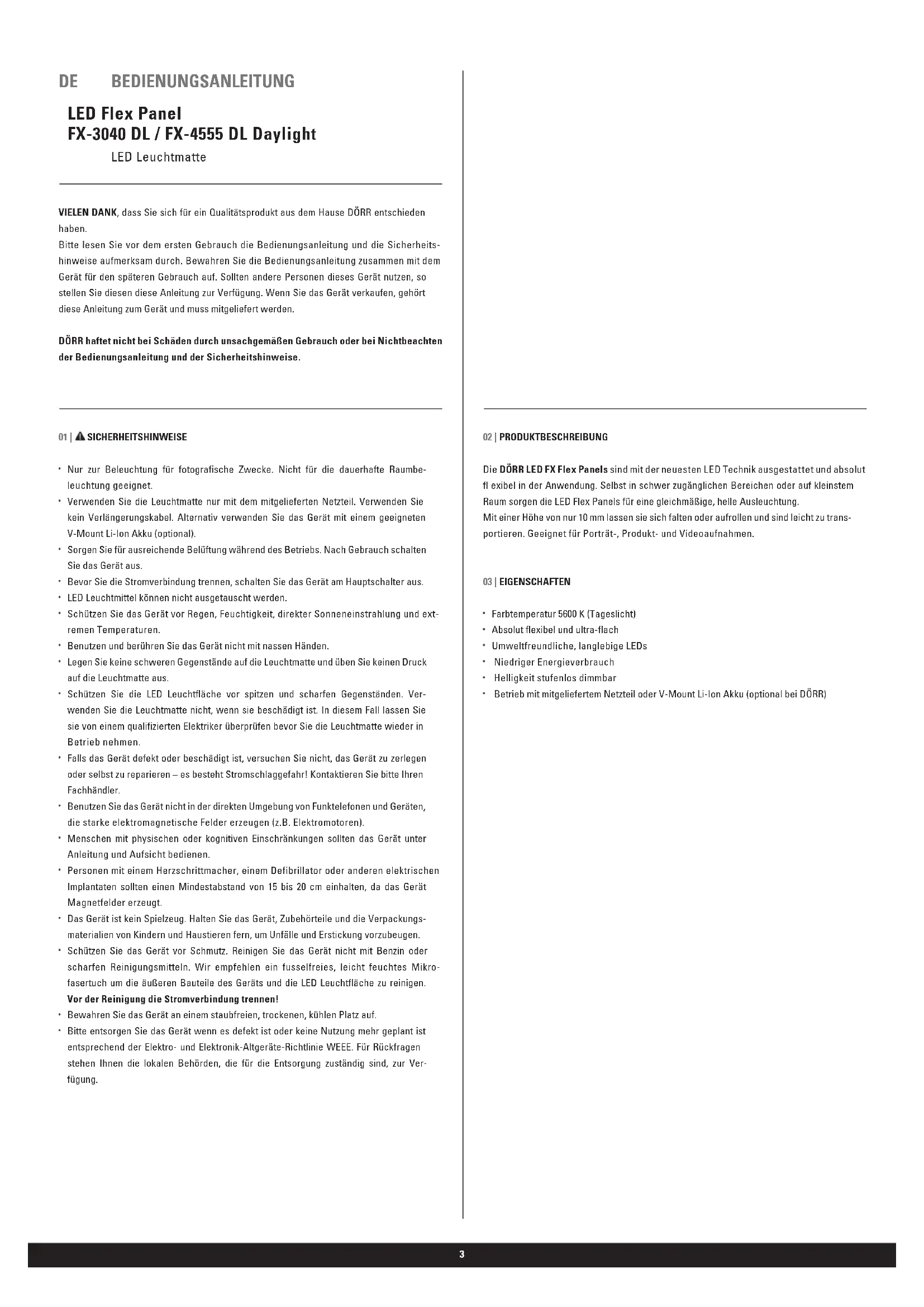

DE BEDIENUNGSANLEITUNG LED Leuchtmatte

VIELEN DANK, dass Sie sich für ein Qualitätsprodukt aus dem Hause DÖRR entschieden haben.

Bitte lesen Sie vor dem ersten Gebrauch die Bedienungsanleitung und die Sicherheits-hinweise aufmerksam durch. Bewahren Sie die Bedienungsanleitung zusammen mit dem Gerät für den späteren Gebrauch auf. Sollten andere Personen dieses Gerät nutzen, so stellen Sie diesen diese Anleitung zur Verfügung. Wenn Sie das Gerät verkaufen, gehört diese Anleitung zum Gerät und muss mitgeliefert werden.

DÖRR haftet nicht bei Schäden durch unsachgemäßen Gebrauch oder bei Nichtbeachten der Bedienungsanleitung und der Sicherheitshinweise.

01 | ▲ SICHERHEITSHINWEISE

• Nur zur Beleuchtung für fotografische Zwecke. Nicht für die dauerhafte Raumbeleuchtung geeignet.
• Verwenden Sie die Leuchtmatte nur mit dem mitgelieferten Netzteil. Verwenden Sie kein Verlängerungskabel. Alternativ verwenden Sie das Gerät mit einem geeigneten V-Mount Li-Ion Akku (optional).
• Sorgen Sie für ausreichende Belüftung während des Betriebs. Nach Gebrauch schalten Sie das Gerät aus.
• Bevor Sie die Stromverbindung trennen, schalten Sie das Gerät am Hauptschalter aus.
  • LED Leuchtmittel können nicht ausgetauscht werden.
• Schützen Sie das Gerät vor Regen, Feuchtigkeit, direkter Sonneneinstrahlung und extremen Temperaturen.

- Benutzen und berühren Sie das Gerät nicht mit nassen Händen.

- Legen Sie keine schweren Gegenstände auf die Leuchtmatte und üben Sie keinen Druck auf die Leuchtmatte aus.

- Schützen Sie die LED Leuchtfläche vor spitzen und scharfen Gegenständen. Verwenden Sie die Leuchtmatte nicht, wenn sie beschädigt ist. In diesem Fall lassen Sie sie von einem qualifizierten Elektriker überprüfen bevor Sie die Leuchtmatte wieder in Betrieb nehmen.

- Falls das Gerät defekt oder beschädigt ist, versuchen Sie nicht, das Gerät zu zerlegen oder selbst zu reparieren – es besteht Stromschlaggefahr! Kontaktieren Sie bitte Ihren Fachhändler.

- Benutzen Sie das Gerät nicht in der direkten Umgebung von Funktelefonen und Geräten, die starke elektromagnetische Felder erzeugen (z.B. Elektromotoren).

- Menschen mit physischen oder kognitiven Einschränkungen sollten das Gerät unter Anleitung und Aufsicht bedienen.

- Personen mit einem Herzschrittmacher, einem Defibrillator oder anderen elektrischen Implantaten sollten einen Mindestabstand von 15 bis 20 cm einhalten, da das Gerät Magnetfelder erzeugt.

- Das Gerät ist kein Spielzeug. Halten Sie das Gerät, Zubehörteile und die Verpackungsmaterialien von Kindern und Haustieren fern, um Unfälle und Erstickung vorzubeugen.

- Schützen Sie das Gerät vor Schmutz. Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile des Geräts und die LED Leuchtfläche zu reinigen.

Vor der Reinigung die Stromverbindung trennen!

• Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf.
• Bitte entsorgen Sie das Gerät wenn es defekt ist oder keine Nutzung mehr geplant ist entsprechend der Elektro- und Elektronik-Altgeräte-Richtlinie WEEE. Für Rückfragen stehen Ihnen die lokalen Behörden, die für die Entsorgung zuständig sind, zur Verfügung.

02 | PRODUKTBESCHREIBUNG

Die DÖRR LED FX Flex Panels sind mit der neuesten LED Technik ausgestattet und absolut fl exibel in der Anwendung. Selbst in schwer zugänglichen Bereichen oder auf kleinstem Raum sorgen die LED Flex Panels für eine gleichmäßige, helle Ausleuchtung.

Mit einer Höhe von nur 10 mm lassen sie sich falten oder aufrollen und sind leicht zu transportieren. Geeignet für Porträt-, Produkt- und Videoaufnahmen.

03 | EIGENSCHAFTEN

• Farbtemperatur 5600 K (Tageslicht)
• Absolut flexibel und ultra-flach
- Umweltfreundliche, langlebige LEDs
• Niedriger Energieverbrauch
• Helligkeit stufenlos dimmbar
- Betrieb mit mitgeliefertem Netzteil oder V-Mount Li-Ion Akku (optional bei DÖRR)

04 | TEILEBESCHREIBUNG

04.1 LED Flex Panel

1 LED Leuchtfläche
2 Anschlusskabel (an Kontrolleinheit)
3 Klettrand
4 Stretch-Bänder
5 Halteecken
6 X-Rahmen
7 Leuchtenstativ-Adapter (neigbar)

04.2 Kontrolleinheit

8	Hauptschalter
	POSITION I = BETRIEB MIT V-MOUNT AKKU
	POSITION II = BETRIEB MIT NETZTEIL
	POSITION O = AUS

9 Anschlussbuchse Netzteil

10 Helligkeitsregler/Dimmer

11 Anschlusskabel (an LED Flex Panel Anschlusskabel)

12 Kabel zum Aufhängen

13 V-Mount Akkuanschluss

14 Entriegelungstaste V-Mount Akku

15 Akku Kontakte +/-

04.3 Netzteil

16 Anschlusskabel (an Kontrolleinheit) /Stecker mit Entriegelungstaste
17 Stromkabelbuchse
18 Stromkabel

04.4 Weiteres Zubehör inklusive

19 Klettband mit V-Mount Adapter
20 Montage-Klettbänder

1 2 3 4 5 6 7

Klappen Sie den X-Rahmen (6) auseinander und schieben Sie die Stangenenden in die Halteecken (5).

Mit dem Leuchtenstativ-Adapter (7) lässt sich das LED Flex Panel vertikal oder horizontal auf ein Leuchtenstativ (optional) montieren und ist neigbar.

Montage-Klettbänder

Mithilfe der verschiedenen Klettbändern (20), lässt sich das LED Flex Panel z.B. an der Wand, an der Decke etc. befestigen oder Sie können mehrere LED Flex Panel miteinander verbinden.

06 | INBETRIEBNAHME/BEDIENUNG

ACHTUNG

Bevor Sie Kabelverbindungen herstellen oder trennen, stellen Sie sicher, dass die Kontrolleinheit ausgeschaltet ist (Hauptschalter (8) auf Position 0=Aus).

06.1 Stromverbindung herstellen

Stecken Sie das Anschlusskabel (2) am LED Flex Panel in das Anschlusskabel (11) der Kontrolleinheit. Beachten Sie die Pins und Löcher. Drehen Sie die blaue Schraub-kappe zu. Um die Kabelverbindung zu trennen, unbedingt vorher die blaue Schraub-kappe wieder aufschrauben!

06.2 Betrieb mit Netzteil

1. Stecken Sie das Anschlusskabel (16) am Netzteil in die Anschlussbuchse (9) der Kontrolleinheit, bis der Anschlussstecker hörbar einrastet. Beachten Sie die Pins und Löcher. Zum Abziehen des Anschlusssteckers immer die Entriegelungstaste drücken!
2. Stecken Sie das Stromkabel (18) in die Stromkabelbuchse (17) und verbinden Sie das Netzteil mit einer Steckdose.
3. Schalten Sie das LED Flex Panel am Hauptschalter (8) an der Kontrolleinheit ein: Hauptschalter (8) Position II = Betrieb mit Netzteil

Mithilfe des Aufhängekabels (12) oder des mitgelieferten Klettbands mit V-Mount Adapter (19) können Sie die Kontrolleinheit z.B. an ein Leuchtenstativ (optional) montieren oder das Netzteil an der Kontrolleinheit befestigen. Hierzu schieben Sie den V-Mount Adapter (19) in den V-Mount Akkuanschluss (13). Mit den Klettbändern befestigen Sie die Kontrolleinheit oder machen Sie das Netzteil fest. Zum Abnehmen des V-Mount Adapters, drücken Sie die Entriegelungstaste (14).

06.3 Betrieb mit V-Mount Li-Ion Akku (optional)

V-Mount Li-Ion Akkus optional erhältlich bei DÖRR. Siehe Kapitel 10 | OPTIONALES ZUBEHÖR.

ACHTUNG

Vor dem Betrieb mit V-Mount Akku stellen Sie sicher, dass die Kontrolleinheit ausgeschaltet ist (Hauptschalter (8) auf Position O=Aus) und trennen Sie dann das Netzteil von der Kontrolleinheit. Zum Abziehen des Anschlusssteckers immer die Entriegelungstaste drücken!

1. Schieben Sie den V-Mount Akku in den V-Mount Akkuanschluss (13) bis der Akku einrastet. Achten Sie auf die Akku Kontakte +/- (15).
2. Schalten Sie das LED Flex Panel am Hauptschalter (8) an der Kontrolleinheit ein: Hauptschalter (8) Position I = Betrieb mit V-Mount Akku
3. Bevor Sie den V-Mount Akku abnehmen, schalten Sie die Kontrolleinheit am Hauptschalter aus (8 = Position 0). Drücken Sie die Entriegelungstaste (14) und schieben Sie den Akku heraus.

06.4 Dimmen

Durch Drehen des Helligkeitsreglers (10) lässt sich die Helligkeit stufenlos dimmen.

ACHTUNG

Nach Gebrauch schalten Sie das LED Flex Panel am Hauptschalter aus (8 = Position 0).

07 | REINIGUNG UND AUFBEWAHRUNG

Reinigen Sie das Gerät nicht mit Benzin oder scharfen Reinigungsmitteln. Wir empfehlen ein fusselfreies, leicht feuchtes Mikrofasertuch um die äußeren Bauteile und die LED Fläche zu reinigen. Vor der Reinigung die Stromverbindung trennen! Bewahren Sie das Gerät an einem staubfreien, trockenen, kühlen Platz auf. Das Gerät ist kein Spielzeug – bewahren Sie es für Kinder unerreichbar auf. Halten Sie das Gerät von Haustieren fern.

08 | TECHNISCHE DATEN

Modell FX-3040 DL FX-4555 DL
Artikel Nr 373620 373625
Anzahl LEDs 280/weiß 504/weiß
Farbtemperatur	5600 K
Leistung	34 W	62 W
Abstrahlwinkel	10 - 360°
Farbwiedergabeindex (CRI)	95 R_a
Beleuchtungsstärke	0,5 m: 3680 Lux	0,5 m: 6940 Lux
	1,0 m: 1230 Lux	1,0 m: 2470 Lux
Betriebsspannung	DC 15 V 5A
Betrieb über	Netzteil AC 100 ~ 240 V 50/60 Hz (inklusive)oder V-Mount Li-Ion Akku (optional)
Abmessungen	ca. 315 x 450 x 10 mm	ca. 460 x 600 x 10 mm
Abmessungen Leuchtfläche	ca. 300 x 395 mm	ca. 445 x 545 mm
Gewicht Leuchtmatte	ca. 288 g	ca. 440 g
Gewicht Kontrolleinheit	ca. 500 g
Gewicht Netzteil inkl. Stromkabel	ca. 395 g

09 | LIEFERUMFANG

1x LED Flex Panel

1x Kontrolleinheit mit V-Mount Akku Halterung

1x Netzteil

1x Stromkabel

1x X-Rahmen

1x Leuchtenstativadapter

1x Klettband mit V-Mount Adapter

1x Klettband Montageset

10 | OPTIONALES DÖRR ZUBEHÖR

Fragen Sie im Fachhandel nach dem speziellen Zubehör für DÖRR LED FX Flex Panels

Bezeichnung Artikel Nr

DÖRR Softbox für FX-3040 DL/BC 373630

DÖRR Softbox für FX-4555 DL/BC 373631

DÖRR Flag Panel Diff usor für FX-3040 DL/BC 373632

DÖRR Flag Panel Diff usor für FX-4555 DL/BC 373633

DÖRR Compact V-Mount Li-Ion Akku CVL-65 14.8V, 65Wh 980715

DÖRR Compact V-Mount Li-Ion Akku CVL-98 14.8V, 98Wh 980716

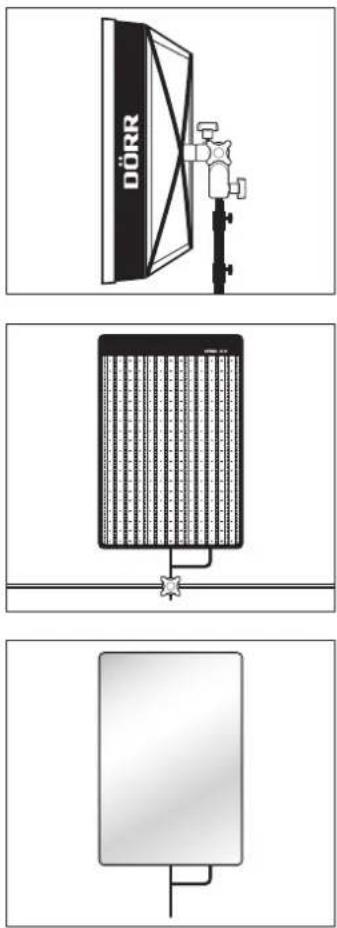

11 | MONTAGE DES OPTIONALEN ZUBEHÖRS

DÖRR Softbox (optional)

Die DÖRR Flex Panel Softbox sorgt für weiches, diff uses Licht. Die Softbox wird einfach an den Klettrand des LED Flex Panels (3) festgeklettet. Der mitgelieferte Diff usor-Überzug wird vorne über die Softbox gestülpt.

DÖRR Flag Panel Diff usor [optional]

Der DÖRR Flag Panel Metallrahmen ist optimal beim Filmen. Bofestigen Sie das LED Flex Panel mithilfe der Stretch-Bänder (4) an den Flag Panel und montieren Sie den Flag Panel z.B. auf einen Kamera Slider.

Der DÖRR Flag Panel wird mit einem Stoff - Überzug geliefert. So kann das Flag Panel auch als Diff usor verwendet werden.

DÖRR

12 | ENTSORGUNG, CE KENNZEICHNUNG

BATTERIE/AKKU WARNHINWEISE

Verwenden Sie nur hochwertige Markenbatterien oder Akkus. Beim Einlegen der Batterien/Akkus auf die richtige Polung achten (+/-). Legen Sie keine Batterien/Akkus unterschiedlichen Typs ein und ersetzen Sie immer alle Batterien gleichzeitig. Mischen Sie keine gebrauchten Batterien mit neuen Batterien. Bei längerem Nichtgebrauch, bitte die Batterien/Akkus entnehmen. Werfen Sie die Batterien/Akkus nicht ins Feuer, schließen Sie sie nicht kurz und nehmen Sie sie nicht auseinander. Laden Sie gewöhnliche Batterien niemals auf – Explosionsgefahr! Entfernen Sie leere Batterien umgehend aus dem Gerät um das Auslaufen von Batteriesäure zu vermeiden. Nehmen Sie ausgelaufene Batterien sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure! Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt kontaktieren. Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie Batterien/Akkus unerreichbar für Kinder und Haustiere auf. Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden (siehe auch Kapitel „Batterie/Akku Entsorgung“).

WEEE HINWEIS

Die WEEE (Waste Electrical and Electronic Equipment) Richtlinie, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Richtlinie ist die Vermeidung von Elektroschrott bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen der Wiederaufbereitung, um Müll zu reduzieren. Das abgebildete WEEE Logo (Mülltonne) auf dem Produkt und auf der Verpackung weist darauf hin, dass das Produkt nicht im normalen Hausmüll entsorgt werden darf. Sie sind dafür verantwortlich, alle ausgedienten elektrischen und elektronischen Geräte an entsprechenden Sammelpunkten abzuliefern. Eine getrennte Sammlung und sinnvolle Wiederverwertung des Elektroschrottes hilft dabei, sparsamer mit den natürlichen Ressourcen umzugehen. Des Weiteren ist die Wiederverwertung des Elektroschrottes ein Beitrag dazu, unsere Umwelt und damit auch die Gesundheit der Menschen zu erhalten. Weitere Informationen über die Entsorgung elektrischer und elektronischer Geräte, die Wiederaufbereitung und die Sammelpunkte erhalten Sie bei den lokalen Behörden, Entsorgungsunternehmen, im Fachhandel und beim Hersteller des Gerätes.

ROHS KONFORMITÄT

Dieses Produkt entspricht der Richtlinie 2011/65/EU des Europäischen Parlamentos und des Rates vom 8. Juni 2011 bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS) sowie seiner Abwandlungen.

CE KENNZEICHEN

Das aufgedruckte CE Kennzeichen entspricht den geltenden EU Normen.
