BEDIENUNGSANLEITUNG IK4084M Pelgrim

• polystyrène exempt de CFC (mousse rigide PS). Éliminez ces matériaux de manière responsable et conformément aux dispositions administratives. À titre de rappel de la nécessité d'éliminer les appareils ménagers séparément, le produit est marqué du symbole représentant une poubelle roulante barrée. Ce symbole signifie qu’au terme de son utilisation, le produit ne doit pas être éliminé en tant que déchet urbain. Il doit être remis à l’un des centres de collecte sélective prévus par l’administration locale ou à un revendeur assurant ce service. L'élimination séparée des appareils ménagers évite les éventuelles conséquences environnementales et sanitaires négatives pouvant résulter d'une mise au rebut inappropriée, et permet de récupérer et de recycler les matériaux constitutifs afin de réaliser des économies substantielles d’énergie et de matières brutes. Déclaration de conformité Nous déclarons que nos produits sont conformes aux directives, décisions et régulations européennes applicables et aux exigences énumérées dans les normes référencées.FR 28DE 3 INHALT Ihr Kochfeld Einführung 4 Induktionskochfeld 5 Bedienleiste 7 Sicherheit Überhitzungsschutz 8 Kochzeitbegrenzung 8 Gesund kochen 8 Verwendung Induktionsgeräusche 9 Kochgeschirr 9 Leistungsstufen einstellen 10 Schmelz-/Warmhaltefunktionen 11 Ankochautomatik 11 Funktion „Pause” 11 Anzeigen auf dem Display 12 Garzeit/Kurzzeituhr 12 Tabelle der Kochfeldfunktionen 13 Leistungsstufen 14 Bedienung Kochvorgang starten 15 Kochen beenden 16 ‚Bridge‘ Inductionszonen (modellabhängig) 16 Timer-Steuerung 17 Einschalten der Ankochautomatik 19 Unterbrechen des Kochvorgangs 19 Verwenden der Sperre/Kindersicherung 20 Wiederherstellungsfunktion 20 Einschalten der Schmelzfunktion 20 Einschalten der Warmhaltefunktion 20 Einstellungen Einstellung des akustischen Signals und der Sperrparameter 21 Pflege Reinigung 23 Technische Daten Informationen zur Verordnung (EU) 66/2014 24 Fehlerbehebung Allgemeines 26 Umweltschutz Entsorgung von Gerät und Verpackung 27DE 4 Einführung Dieses Kochfeld wurde für echte Koch-Fans entwickelt! Kochen mit Induktionskochfeldern bietet eine Reihe von Vorteilen. Das Kochfeld reagiert schnell und kann auch auf äußerst niedrige Leistung eingestellt werden. Dank der hohen Leistung wird schnell der Siedepunkt von Speisen erreicht. Der großzügige Abstand zwischen den Kochzonen macht das Kochen sehr bequem. Beim Kochen mit Induktionskochfeldern sind im Vergleich zu herkömmlichen Geräten einige Besonderheiten zu beachten. Bei Induktionskochfeldern erfolgt die Wärmeerzeugung mit Magnetfeldern. Deshalb ist nicht jeder Topf ohne Weiteres verwendbar. Weitere Informationen hierzu finden Sie im Kapitel „Kochgeschirr“. Für optimale Sicherheit verfügt das Gerät über Funktionen zum Überhitzungsschutz sowie eine Restwärmeanzeige. In dieser Bedienungsanleitung wird beschrieben, wie Sie Ihr Induktionskochfeld optimal verwenden können. Neben Informationen zur Bedienung erhalten Sie auch Hintergrundinformationen, die bei der Verwendung dieses Produkts hilfreich sein können. Außerdem finden Sie Kochtabellen und Pflegetipps. Lesen Sie diese Bedienungsanleitung vor der ersten Inbetriebnahme sorgfältig durch, und heben Sie diese zum späteren Nachlesen gut auf. Die Bedienungsanleitung ist auch ein wichtiges Referenzmaterial für Kundendiensttechniker. Kleben Sie deshalb bitte das Typenschild des Geräts in das vorgesehene Kästchen hinten in der Bedienungsanleitung. Das Typenschild des Geräts enthält alle Informationen, die der Kundendienst benötigt, um angemessen auf Ihre Fragen reagieren zu können. Die Installationsanweisungen sind separat mitgeliefert. Wir wünschen viel Freude beim Kochen! IHR KOCHFELDDE 5 IHR KOCHFELD Induktionskochfeld

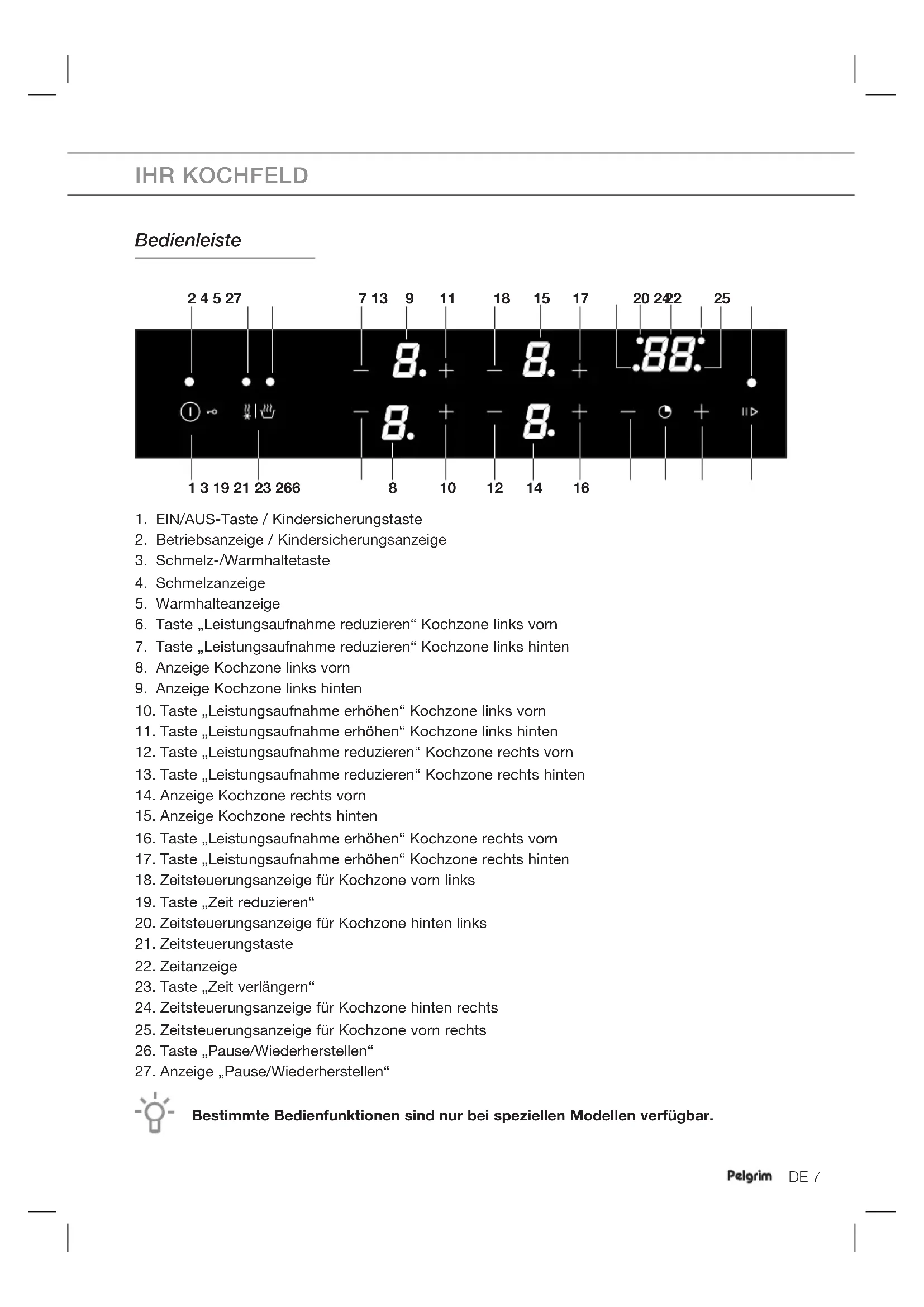

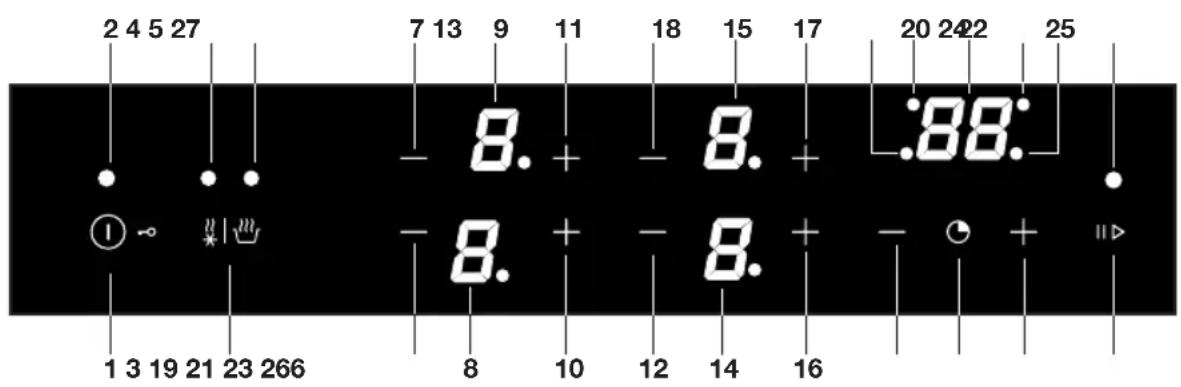

1. EIN/AUS-Taste / Kindersicherungstaste

2. Betriebsanzeige / Kindersicherungsanzeige

3. Schmelz-/Warmhaltetaste

6. Taste „Leistungsaufnahme reduzieren“ Kochzone links vorn

7. Taste „Leistungsaufnahme reduzieren“ Kochzone links hinten

8. Anzeige Kochzone links vorn

9. Anzeige Kochzone links hinten

10. Taste „Leistungsaufnahme erhöhen“ Kochzone links vorn

11. Taste „Leistungsaufnahme erhöhen“ Kochzone links hinten

12. Taste „Leistungsaufnahme reduzieren“ Kochzone rechts vorn

13. Taste „Leistungsaufnahme reduzieren“ Kochzone rechts hinten

14. Anzeige Kochzone rechts vorn

15. Anzeige Kochzone rechts hinten

16. Taste „Leistungsaufnahme erhöhen“ Kochzone rechts vorn

17. Taste „Leistungsaufnahme erhöhen“ Kochzone rechts hinten

18. Zeitsteuerungsanzeige für Kochzone vorn links

19. Taste „Zeit reduzieren“

20. Zeitsteuerungsanzeige für Kochzone hinten links

21. Zeitsteuerungstaste

23. Taste „Zeit verlängern“

24. Zeitsteuerungsanzeige für Kochzone hinten rechts

25. Zeitsteuerungsanzeige für Kochzone vorn rechts

26. Taste „Pause/Wiederherstellen“

27. Anzeige „Pause/Wiederherstellen“

Bestimmte Bedienfunktionen sind nur bei speziellen Modellen verfügbar.

22DE 8 SICHERHEIT Lesen Sie vor der Verwendung des Geräts die separaten Sicherheitshinweise! Überhitzungsschutz Ein Sensor kontrolliert laufend die Temperatur bestimmter Teile des Kochfelds. Jede Kochzone ist mit einem Sensor ausgestattet, der die Temperatur des Topfbodens kontrolliert, um Überhitzung und Trockenkochen zu vermeiden. Bei überhöhter Temperatur wird die Leistung automatisch gesenkt oder das Kochfeld wird ganz ausgeschaltet. Kochzeitbegrenzung Die Kochzeitbegrenzung ist eine Sicherheitsfunktion Ihres Kochfelds. Sie schaltet sich automatisch ein, wenn Sie vergessen sollten, das Kochfeld auszuschalten. Je nach gewählter Einstellung wird die Kochdauer wie folgt begrenzt: Leistungsstufe Maximale Betriebszeit U 2 Stunden u 8 Stunden 1 bis 2 8 Stunden 3 bis 4 6 Stunden 5 bis 6 4 Stunden 7 bis 8 2 Stunden 9 1,5 Stunden P 5 Minuten (dann zurück zu Stufe 9) Gesund kochen Rauchpunkte verschiedener Ölsorten Für ein möglichst gesundes Braten wird empfohlen, das verwendete Öl auf die Brattemperatur abzustimmen. Jede Ölsorte hat ihren eigenen Rauchpunkt, bei dem giftige Gase freigesetzt werden. In der folgenden Tabelle sind die Rauchpunkte verschiedener Ölsorten angegeben. Öl Rauchpunkt °C Öl Rauchpunkt °C Natives Olivenöl Extra 160 °C Sonnenblumenöl 227 °C Butter/Kokosöl 177 °C Maisöl/Erdnussöl 232 °C Rapsöl 204 °C Olivenöl 242 °C Natives Olivenöl 216 °C Reisöl 255 °CDE 9 VERWENDUNG Induktionsgeräusche Ticken

• Dieses Geräusch wird von den Leistungsbegrenzern der linken und rechten Zonen verursacht. Auch bei niedrigen Leistungsstufen kann ein leises Ticken auftreten. Töpfe geben Geräusche von sich

• Auch die Töpfe können beim Kochen hin und wieder Geräusche von sich geben. Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht. Bei höheren Leistungsstufen ist dies bei einigen Töpfen und Pfannen normal. Für Kochgeschirr und Kochfeld ist dies unschädlich. Lüfter gibt Geräusche von sich

• Das Gerät ist mit einer Lüftung ausgestattet, um die Lebensdauer der Elektronik zu verlängern. Bei intensiver Nutzung des Gerätes wird die Lüftung eingeschaltet, um das Gerät zu kühlen. Sie hören ein brummendes Geräusch. Die Lüftung läuft noch einige Minuten weiter, nachdem das Kochfeld ausgeschaltet wurde. Kochgeschirr

• Stellen Sie Töpfe und Pfannen stets in die Mitte einer Kochzone.

• Für das Induktionskochen werden spezielle Töpfe/Pfannen benötigt.

• Verwenden Sie nur Kochgeschirr, das für Elektroherde und Induktionsherde geeignet ist, mit: ▷ Bodenstärke mindestens 2,25 mm ▷ Sauberem und ebenem Boden

• Am besten eignet sich Kochgeschirr mit dem Gütezeichen „Class Induction“. Töpfe und Pfannen, die vorher bereits auf einem Gasherd benutzt wurden, sind für Induktionskochfelder nicht mehr geeignet! Sie können selbst mithilfe eines Magneten überprüfen, ob Ihr Kochgeschirr geeignet ist. Das Kochgeschirr ist geeignet, wenn der Boden des Topfs oder der Pfanne einen Magneten anzieht. Geeignet Ungeeignet Spezielle Edelstahlpfannen Keramik Class Induction Edelstahl Robuste Emailletöpfe Porzellan Emailliertes gusseisernes Kochgeschirr Kupfer/Aluminium/Kunststoff Vorsicht bei dünnem, emailliertem Kochgeschirr! Bei einer höheren Leistungsstufe kann das Email abspringen, wenn der Topf zu trocken ist. Der Topfboden kann sich verformen, z. B. bei Überhitzung, oder wenn die Kochzone auf eine zu hohe Leistung eingestellt ist.DE 10 VERWENDUNG

• Verwenden Sie niemals Kochgeschirr mit verformtem Boden! Ein hohler oder gewölbter Boden kann die Funktion des Überhitzungsschutzes beeinträchtigen, so dass das Gerät zu heiß wird. Dies kann dazu führen, dass die Glasplatte springt und der Topfboden schmilzt.

• Schäden aufgrund ungeeigneten Kochgeschirrs oder durch Trockenkochen sind von jeder Garantie ausgeschlossen. Mindestdurchmesser von Töpfen und Pfannen

• Der Durchmesser des Topf-/Pfannenbodens muss mindestens ▷ 9 cm betragen bei Kochzonen ø 16–18 cm ▷ 11 cm betragen bei Kochzone ø 21 cm und für Kochzone 19 × 21 cm ▷ 23 cm für verbundene ‘Bridge’ Inductionszonen

• Das beste Ergebnis erzielen Sie mit Kochgeschirr, das denselben Durchmesser wie die Zone hat. Bei einem zu kleinen Topf wird die Kochzone nicht eingeschaltet. Schnellkochtöpfe

• Schnellkochtöpfe eignen sich ausgesprochen gut zum Kochen auf dem Induktionskochfeld. Die Kochzone reagiert sehr schnell, wodurch auch der Schnellkochtopf schnell seinen Druck erreicht. Sofort nach dem Ausschalten einer Kochzone wird der Kochvorgang angehalten. Leistungsstufen einstellen Die Kochzonen haben 9 Leistungsstufen sowie eine Boost-Stufe.

• Berühren Sie die Taste „+“ oder „–“ der gewünschten Kochzone. ▷ Wenn Sie die Taste „+“ zum ersten Mal berühren, wird die Leistungsstufe „9“ angezeigt. ▷ Wenn Sie die Taste „–“ zum ersten Mal berühren, wird die Leistungsstufe „4“ angezeigt.

• Stellen Sie mit den Tasten „+“ und „–“ für die gewünschte Kochzone die gewünschte Leistung ein. Stellen Sie Leistungsstufe „9“ ein. Tippen Sie dann auf „+“, um die Boost- Stufe zu aktivieren. ▷ Die Kochzone wird mit der ausgewählten Leistung eingeschaltet. Leistungsverteilung auf die Kochzonen

• Die maximal verfügbare Leistung ist vom Stromanschluss des Kochfeldes abhängig. Weitere Informationen finden Sie im Kapitel „Einstellungen“ unter „Maximale Gesamtleistung“.

• Wenn Po auf einen Wert < 7,4 eingestellt ist, können die rechten Kochzonen nicht unabhängig voneinander arbeiten. Auch die linken Kochzonen können nicht unabhängig voneinander arbeiten. Wenn diese Kochzonen gleichzeitig eingeschaltet sind, wird die Leistung automatisch verteilt. Bis zur Stufe 9 hat dies keinerlei Auswirkungen. ▷ Sobald die maximale Leistung erreicht ist, wird ein Tonsignal wiedergegeben.

• Wenn eine Kochzone auf Boost steht und Sie die andere Kochzone auf Kochstufe 9 oder Boost setzen möchten, reduzieren Sie zuerst die Leistungsstufe der Boost-Kochzone.DE 11

• Linke und rechte Kochzonenseite arbeiten unabhängig voneinander. Sie können auf der linken und der rechten Seite jeweils eine Kochzone auf Boost einstellen. Wenn die „Maximale Gesamtleistung“ P0 auf 3,7 kW oder weniger eingestellt ist, können die linken und rechten Kochzonen nicht unabhängig voneinander genutzt werden. Sobald die maximale Leistung erreicht ist, wird ein Tonsignal wiedergegeben. Schmelz-/Warmhaltefunktionen Mit den Schmelz-/Warmhaltefunktionen können Sie Speisen erwärmen und auf einer bestimmten Temperatur halten.

• Schmelzen ▷ Für das Schmelzen von Lebensmitteln wird eine Temperatur von 42 °C (+/- 5 °C) gehalten (abhängig von der Qualität des verwendeten Kochgeschirrs).

• Warm halten ▷ Für das Warmhalten von Lebensmitteln wird eine Temperatur von 70 °C (+/- 5 °C) gehalten (abhängig von der Qualität des verwendeten Kochgeschirrs). Ankochautomatik Mit dieser Funktion wird die Kochzone auf Stufe 9 vorgeheizt, um sie schnell auf die notwendige Temperatur zu bringen. Nach einer gewissen Wartezeit wird die Leistung wieder auf die vorgegebene Stufe zurückgeschaltet. Die Funktion kann bei allen Kochzonen für alle Leistungsstufen außer „9“ und Boost aktiviert werden. Leistungsstufe Zeit (Sekunden), nach der die Kochzone zur ausgewählten Stufe wechselt

Funktion „Pause” Die Pause-Funktion lässt sich nur aktivieren, wenn mindestens eine Zone eingeschaltet ist. Die maximale Pausendauer beträgt 10 Minuten. Nach 10 Minuten Pausenmodus wird das Kochfeld automatisch ausgeschaltet. Um innerhalb dieser 10 Minuten das Garen fortzusetzen, drücken Sie erneut die Pausentaste. Bei aktivierter Pausenfunktion:

• Alle vor der Pause aktivierten Zeitschaltungen (auch Kurzzeitwecker) werden während der Pause gestoppt. Nach dem Beenden des Pausenmodus werden sie fortgesetzt. VERWENDUNGDE 12 VERWENDUNG Anzeigen auf dem Display Auf dem Display Status Leistungsstufe Kochzone, 1 = niedrige Stufe / 9 = hohe Stufe Kein (geeignetes) Kochgeschirr auf der Kochzone (Symbol für Kochgeschirrerkennung). Verbindungsfunktion aktiviert (je nach Modell) Ankochautomatik aktiviert Schmelzen aktiviert Warmhalten aktiviert Kindersicherung aktiviert Restwärmeanzeige. Das Kochfeld verfügt über eine Restwärmeanzeige für jede Kochzone, so dass sich leicht erkennen lässt, welche Kochzonen noch heiß sind. Auch bei ausgeschaltetem Kochfeld leuchtet „H“ so lange, wie die Kochzone noch heiß ist! Wenn „H“ leuchtet, Zonen nicht berühren. Gefahr! Verbrennungsgefahr. Fehlercode siehe „Störungstabelle“. Fehlercode siehe „Störungstabelle“. Garzeit/Kurzzeituhr

• Für jede aktive Kochzone kann eine eigene Garzeit eingestellt werden.

• Das Kochfeld hat auch eine Alarmfunktion (Kurzzeituhr). Sowohl für die Garzeit als auch für die Kurzzeituhr können maximal 99 Minuten eingestellt werden.

• Die Kurzzeituhr funktioniert wie die Zeitschaltuhr, ist aber nicht mit einer Kochzone gekoppelt. Beim Ausschalten des Kochfelds läuft die Kurzzeituhr weiter.

• Die Kurzzeituhr lässt sich nur ausschalten und einstellen, während das Kochfeld eingeschaltet ist. Gewünschte Funktion auswählen:

• Garzeit – Zeitsteuerung ist mit der aktiven Kochzone gekoppelt. Nach Ablauf der eingestellten Zeit wird die Kochzone automatisch ausgeschaltet.

• Kurzzeituhr – Nach Ablauf der eingestellten Zeit wird ein Tonsignal wiedergegeben. Es wird lediglich ein Tonsignal wiedergegeben. Um das Tonsignal zu beenden, tippen Sie auf eine beliebige Taste.DE 13 Tabelle der Kochfeldfunktionen Funktion Zu verwenden- de Taste(n) Beschreibung EIN/AUS und Kinder- sicherung EIN/AUS: Induktionsfeld ein-/ausschalten. Kindersicherung: Aktivieren Sie die Kindersicherung, um das Gerät zu sperren. Auf diese Weise verhindern Sie, dass Kinder versehentlich Gerätefunktionen aktivieren und sich möglicherweise verletzen. Sie lässt sich nur aktivieren, wenn keine Kochzone ausgewählt oder aktiv ist. Zeit- steuerung Für jede Kochzone kann eine separate Zeitsteuerung eingestellt werden. Einstellen lassen sich Kochzeiten bis 99 Minuten. Nach Ablauf der eingestellten Zeit wird ein Tonsignal wiedergegeben. Das Tonsignal stoppt automatisch nach 2 Minuten oder nach Berührung der Taste. Die Kochzone wird automatisch ausgeschaltet. Ist keine Kochzone ausgewählt, funktioniert die Zeitschaltung wie eine Kurzzeituhr (keine Abschaltung von Kochzonen). Pause Wenn die Pausenfunktion aktiviert ist, wird die Leistungsstufe aller verwendeten Kochzonen auf 0 reduziert. Wenn Sie die Pausenfunktion wieder deaktivieren, werden für alle Kochzonen wieder die ursprünglichen Leistungsstufen aktiviert. Wird die Pausenfunktion nicht innerhalb von 10 Minuten deaktiviert, wird das Kochfeld ausgeschaltet. Schmelzen / Warm halten Schmelz-/Warmhaltefunktionen: Halten einer vorgegebenen Temperatur zum Auftauen oder Warmhalten von Speisen. Einmal berühren, um die Schmelzfunktion zu aktivieren. Zweimal berühren, um die Warmhaltefunktion zu aktivieren. VERWENDUNGDE 14 Leistungsstufen Weil die Einstellungen von der Menge und der Zusammensetzung der Speisen in den Kochgeschirren abhängen, können die Angaben in der folgenden Tabelle lediglich als Anhaltspunkte gelten. Boost-Stufe verwenden für:

• Speisen oder Flüssigkeiten schnell zum Kochen bringen

• Blattgemüse andünsten

• Öl, Fett und Butter erwärmen

• Wok-Garen Leistungsstufe 9 verwenden für:

• Speisen frittieren Leistungsstufen 7 und 8 verwenden für:

• Dicke Pfannkuchen backen

• Dicke Scheiben paniertes Fleisch braten

• Speck (Fett) auslassen

• Rohe Kartoffeln kochen

• Panierten Fisch braten

• Dünne Scheiben (paniertes) Fleisch braten Leistungsstufen 4–6 verwenden für:

• Große Mengen Speisen fertig garen

• Gefrorenes hartes Gemüse auftauen

• Dicke Scheiben paniertes Fleisch braten Leistungsstufen 1–3 verwenden für:

• Gemüse köcheln lassen

• Schokolade schmelzen

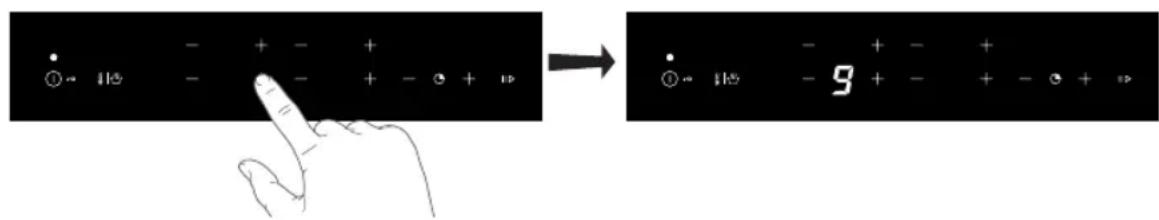

• Käse schmelzen VERWENDUNGDE 15 Kochvorgang starten Touch-Tasten verwenden Legen Sie Ihre Fingerspitzen flach auf die Tasten. Nicht aufdrücken! Die Touch-Tasten reagieren auf leichte Berührungen. Bedienen Sie die Touch-Tasten nur mit Fingern. Bei Berührung der Touch-Tasten wird ein kurzes Tonsignal wiedergegeben.

1. Halten Sie die EIN/AUS-Taste gedrückt, bis ein Tonsignal wiedergegeben wird.

▷ Die Betriebsanzeige leuchtet. ▷ Auf allen Anzeigen wird „0“ angezeigt. Damit wird signalisiert, dass sich das Induktionskochfeld im Standbymodus befindet.

2. Setzen Sie einen passenden Topf auf eine Kochzone.

▷ Achten Sie darauf, dass die Topfunterseite sowie die Oberfläche der Kochzone sauber sind.

• Berühren Sie die Taste „+“ oder „–“ der gewünschten Kochzone. ▷ Wenn Sie die Taste „+“ zum ersten Mal berühren, wird die Leistungsstufe „9“ angezeigt. ▷ Wenn Sie die Taste „–“ zum ersten Mal berühren, wird die Leistungsstufe „4“ angezeigt. ▷ Ein kurzes Tonsignal wird wiedergegeben. ▷ Die Leistungsanzeige blinkt. Wenn das Topferkennungssymbol blinkt:

• kein Topf auf der Kochzone oder Topf steht auf der falschen Zone

• Topf ist zum Kochen mit Induktion ungeeignet

• Topf ist zu klein oder steht nicht mittig auf der Kochzone ▷ Kochzonen werden nur erhitzt, wenn passende Töpfe darauf stehen. ▷ Nach zwei Minuten ohne passenden Topf wird die Anzeige für die betreffende Kochzone automatisch ausgeschaltet. Erfolgt 10 Sekunden lang keine Bedienung, wird das Kochfeld automatisch ausgeschaltet. BEDIENUNGDE 16 Kochen beenden

• Um die Kochzone auszuschalten, stellen Sie Leistung „0“ ein. Zum direkten Ausschalten der Kochzone können Sie auch die Tasten „+“ und „–“ gleichzeitig drücken.

• Schalten Sie das Kochfeld mit der EIN/AUS-Taste aus. oder Solange eine Kochzone zu heiß zum Berühren ist, wird H angezeigt. Nach dem Abkühlen der Zone auf eine sichere Temperatur wird der Buchstabe ausgeblendet. Sparen Sie Energie! Wenn Sie mit einem anderen Topf weiterkochen wollen, stellen Sie ihn auf die Kochzone, die noch heiß ist. ‚Bridge‘ Inductionszonen (modellabhängig) Bei ‘Bridge’ Kochzonen besteht die Möglichkeit, zwei Zonen miteinander zu verbinden. Es entsteht eine große Zone, die zum Beispiel für eine Grillpfanne oder eine große Fischpfanne bei gleichmäßiger Leistung verwendet werden kann. Bei verbundenen Zonen ist die Boost- Funktion nicht verfügbar. Der verwendete Topf muss groß genug sein, um die Mittelpunkte von vorderer und hinterer Kochzone abzudecken. ‘Bridge’ Inductionszonen verbinden

1. Berühren Sie die EIN/AUS-Taste.

2. Halten Sie die Tasten „–“ der linken und rechten Kochzone 4 Sekunden gleichzeitig

gedrückt. ▷ Auf dem Display für die hintere Kochzone wird die „Verbindungsfunktion“ angezeigt, um zu signalisieren, dass die beiden Kochzonen verbunden sind.

3. Stellen Sie mit den Tasten „+“ und „–“ der vorderen Kochzone die gewünschte

Leistungsstufe für die beiden verbunden Kochzonen ein. BEDIENUNGDE 17 Timer-Steuerung Einstellen der Kurzzeituhr

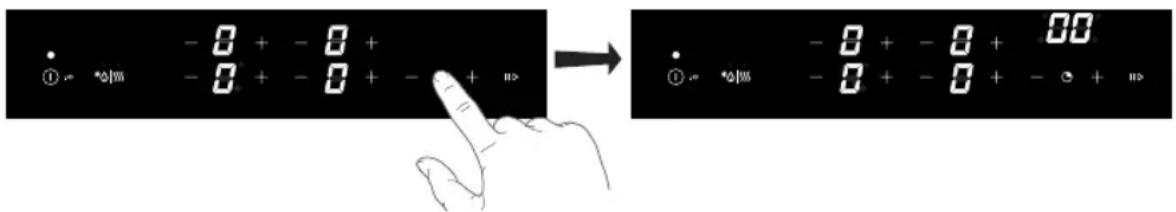

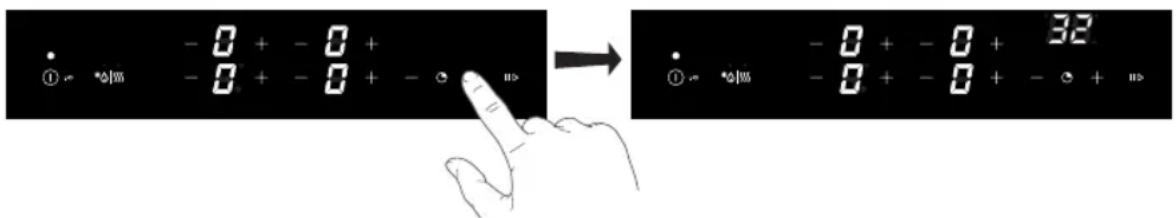

1. Schalten Sie das Kochfeld ein.

2. Um die Zeitsteuerung zu aktivieren, berühren Sie die Zeitsteuerungstaste.

▷ In der Zeitanzeige blinkt „00“.

3. Stellen Sie innerhalb von 10 Sekunden mit den Zeitsteuerungstasten „+“ und „–“ eine

4. Die Kurzzeituhr ist aktiviert.

▷ Sobald die Zeit eingestellt ist, wird sie automatisch heruntergezählt. ▷ Nach Ablauf der eingestellten Zeit wird ein Tonsignal wiedergegeben. ▷ Berühren Sie eine beliebige Taste, um das Tonsignal zu deaktivieren. Nach 2 Minuten ohne Tastenbetätigung wird das Tonsignal automatisch deaktiviert (Ausschaltzeit lässt sich anpassen, siehe „Einstellungen“). ▷ Auf der Anzeige wird die Restzeit angezeigt. ▷ Beim Ausschalten des Kochfelds läuft die Kurzzeituhr weiter. ▷ Während der letzten Minute der Laufzeit erfolgt die Anzeige in Sekunden. Einstellen der Garzeit

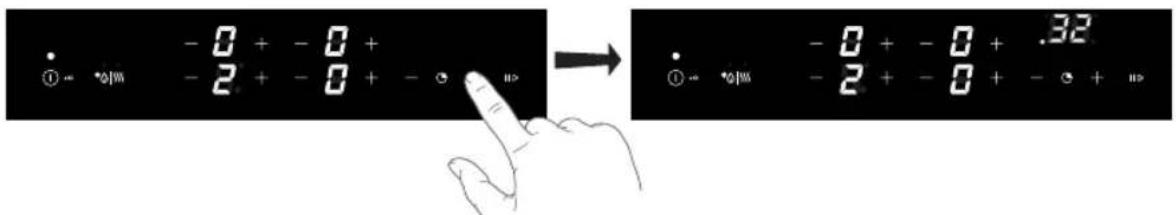

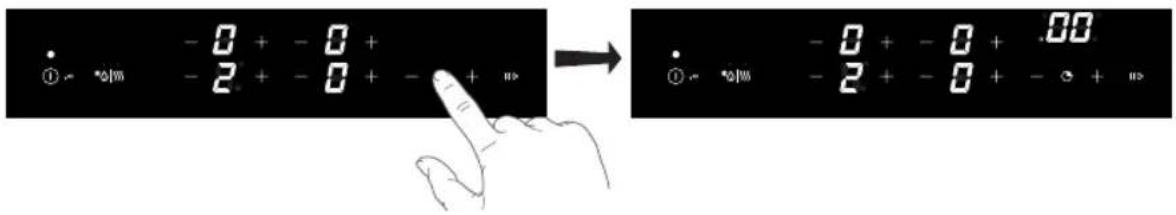

1. Schalten Sie das Kochfeld ein, und wählen Sie eine Kochzone und eine Leistungsstufe.

2. Um die Zeitsteuerung zu aktivieren, berühren Sie die Zeitsteuerungstaste.

▷ In der Zeitanzeige blinkt „00“.

3. Berühren Sie erneut die Zeitsteuerungstaste.

▷ Der Punkt der zugehörigen Kochzone neben der Zeitanzeige sowie die Zeit blinken. ▷ Tippen Sie so oft wie nötig auf die Zeitsteuerungstaste, um die Kochzone auszuwählen, für welche die Zeitsteuerung eingestellt werden soll. BEDIENUNGDE 18

4. Stellen Sie innerhalb von 10 Sekunden mit den Zeitsteuerungstasten „+“ und „–“ eine

Kochzeit ein. ▷ Der Punkt der zugehörigen Kochzone neben der Zeitanzeige blinkt.

5. Die Zeitsteuerung ist eingestellt.

▷ Nach Ablauf der eingestellten Zeit wird die Kochzone ausgeschaltet. ▷ Nach Ablauf der eingestellten Zeit wird ein Tonsignal wiedergegeben. ▷ Berühren Sie eine beliebige Taste, um das Tonsignal zu deaktivieren. Nach 2 Minuten ohne Tastenbetätigung wird das Tonsignal automatisch deaktiviert (Dauer des Tonsignals lässt sich anpassen, siehe „Einstellungen“). Ändern der eingestellten Kochzeit Die Kochzeit kann während des Betriebs jederzeit geändert werden.

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwählen, für welche die

Zeitschaltung angepasst werden soll. ▷ Welche Zone ausgewählt ist, wird mit einem blinkenden Punkt neben der Zeitanzeige signalisiert.

2. Stellen Sie mit den Tasten +“ und „–“ die gewünschte Zeit ein.

Prüfen der verbleibenden Garzeit In der Zeitanzeige werden alle Zeitsteuerungs-Einstellungen angezeigt. Die unterschiedlichen Timer-Einstellungen werden in der Anzeige im Uhrzeigersinn angezeigt.

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwählen, für welche die

Restzeit angepasst werden soll. ▷ Welche Zone ausgewählt ist, wird mit einem blinkenden Punkt neben der Zeitanzeige signalisiert. ▷ In der Zeitanzeige wird die verbleibende Garzeit angezeigt. BEDIENUNGDE 19 Zeitsteuerung ausschalten Gehen Sie zum Ausschalten des Timers vor Ablauf der eingestellten Zeit wie folgt vor:

1. Berühren Sie mehrmals die Zeitsteuerungstaste, um die Zone auszuwählen, für welche die

Zeitsteuerung deaktiviert werden soll.

2. Halten Sie die Zeitsteuerungstasten „+“ und „–“ gleichzeitig gedrückt.

▷ Der leuchtende Punkt neben der Anzeige wird ausgeschaltet. Einschalten der Ankochautomatik

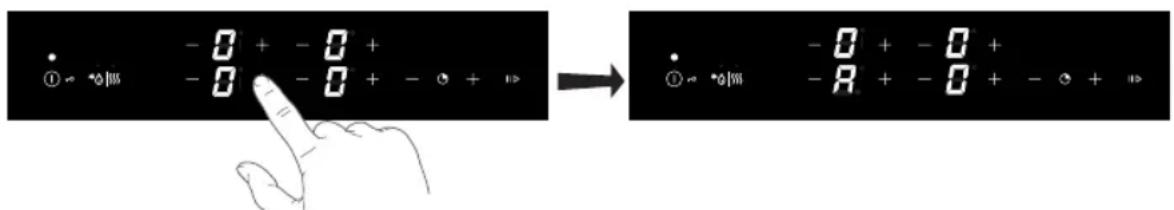

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.

▷ Die Kochzone sollte ausgeschaltet sein. ▷ Auf dem Display sollte „0“ angezeigt werden.

2. Stellen Sie die Leistungsstufe „9“ ein. Halten Sie die Taste „+“ drei Sekunden gedrückt, bis

ein kurzes Tonsignal wiedergegeben wird. ▷ Im Display blinken abwechselnd „A“ und „9“.

3. Stellen Sie mit der Taste „–“ die Leistungsstufe ein, mit der nach dem Ankochen

weitergekocht werden soll. ▷ 3 Sekunden nach dem Loslassen der Taste wird das Ankochen gestartet. ▷ Im Display blinken abwechselnd „A“ und die Leistungsstufe.

4. Nach Ablauf der Ankochzeit wechselt die Kochzone automatisch zur ausgewählten

Leistungsstufe. ▷ Die Leistungsstufe wird im Display kontinuierlich angezeigt.

5. Um das Ankochen zu beenden, tippen Sie auf die Taste „–“. Um die Kochzone

auszuschalten, halten Sie die Tasten „+“ und „–“ gleichzeitig gedrückt. ▷ Um die Ankochautomatik zu verlängern, tippen Sie auf „+“. Unterbrechen des Kochvorgangs

1. Tippen Sie auf die Pausentaste.

▷ Die Anzeige über der Pausentaste blinkt (zusammen mit der Leistungsstufe).

2. Um den Garvorgang fortzusetzen, tippen Sie erneut auf die Pausentaste.

▷ Wenn Sie die Pausenfunktion nicht innerhalb von 10 Minuten deaktivieren, wird das Kochfeld automatisch ausgeschaltet. Verwenden der Sperre/Kindersicherung

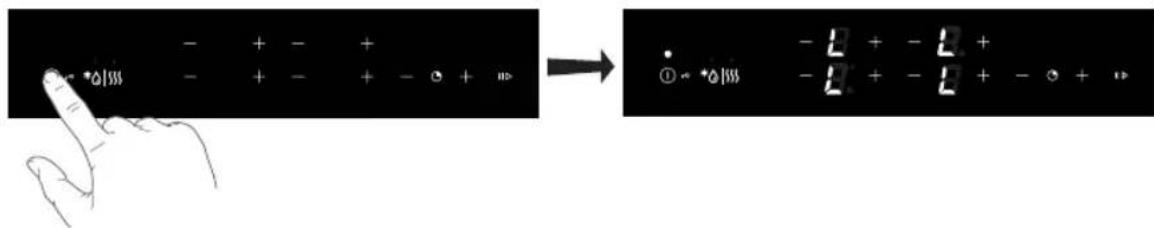

1. Schalten Sie das Kochfeld aus.

2. Halten Sie die EIN/AUS-Taste ungefähr 3 Sekunden gedrückt.

▷ Auf allen Anzeigen wird „L“ angezeigt. BEDIENUNGDE 20

• Das Kochfeld ist nun gesperrt. Nach 5 Sekunden wird das Kochfeld automatisch ausgeschaltet.

• Zum Entsperren, EIN/AUS-Taste erneut ungefähr 3 Sekunden gedrückt halten. ▷ Die Kindersicherung ist nun deaktiviert. Wurde die Kindersicherung im Menü „Einstellungen“ aktiviert (siehe Kapitel „Einstellungen“), wird das Kochfeld bei jedem Ausschalten automatisch gesperrt. Wiederherstellungsfunktion Wenn die Regelung versehentlich mit der EIN/AUS-Taste ausgeschaltet wurde, können Sie mit der Wiederherstellungsfunktion alle Einstellungen wiederherstellen.

1. Tippen Sie innerhalb von 5 Sekunden auf die EIN/AUS-Taste.

2. Berühren Sie innerhalb von 5 Sekunden die Pausentaste, um die Wiederherstellung zu

bestätigen. Einschalten der Schmelzfunktion

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.

2. Tippen Sie einmal auf die Schmelz-/Warmhaltetaste.

▷ Die Anzeige über der Taste leuchtet.

3. Tippen Sie bei der gewünschten Kochzone auf „+“ oder „–“.

▷ Die Schmelzfunktion ist aktiviert. Auf dem Display wird „u“ angezeigt.

4. Um die Schmelzfunktion auszuschalten, tippen Sie auf „+“ oder „–“.

▷ Auf dem Display wird „0“ angezeigt. Einschalten der Warmhaltefunktion

1. Schalten Sie das Kochfeld ein. Stellen Sie einen geeigneten Topf auf eine der Kochzonen.

2. Tippen Sie zweimal auf die Schmelz-/Warmhaltetaste.

▷ Die Anzeige über der Taste leuchtet.

3. Tippen Sie bei der gewünschten Kochzone auf „+“ oder „–“.

▷ Die Warmhaltefunktion ist aktiviert. Auf dem Display wird „U“ angezeigt.

4. Um das Warmhaltefunktion auszuschalten, tippen Sie auf „+“ oder „–“.

▷ Auf dem Display wird „0“ angezeigt. BEDIENUNGDE 21 EINSTELLUNGEN Einstellung des akustischen Signals und der Sperrparameter Einstellbar sind die Lautstärke des akustischen Signals, die Dauer des akustischen Alarms und die Einstellungen für die automatische Sperre. So aktivieren Sie das Menü „Einstellungen“:

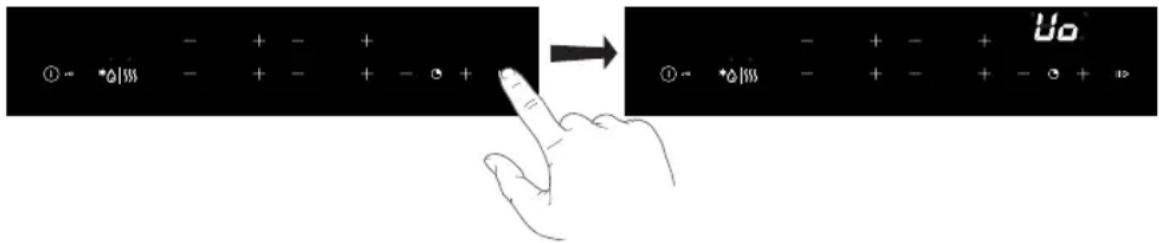

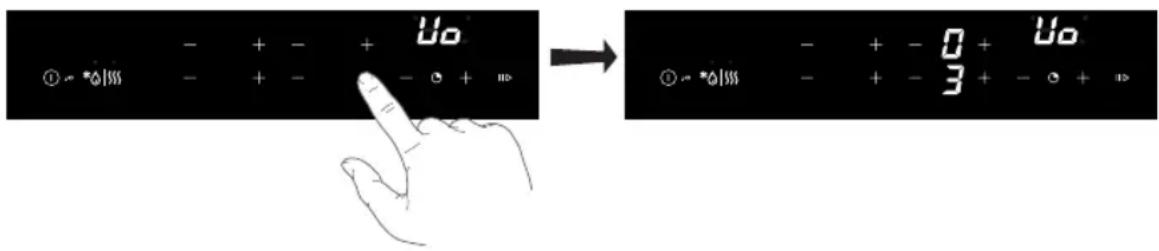

1. Schalten Sie das Gerät aus.

2. Halten Sie die Pausentaste 3 Sekunden gedrückt.

▷ Auf der Zeitanzeige wird der erste Parameter angezeigt („Uo“). Er steht für die Lautstärke der Tonsignale.

3. Wählen Sie mit „+“ und „–“ den gewünschten Parameter aus.

• Uo – Lautstärke Tonsignale und Alarme

• Lo – Automatische Sperre

• Po – Maximale Gesamtleistung ▷ Der aktuell konfigurierte Wert wird in den Leistungsanzeigen der rechten Kochzone angezeigt.

4. Wählen Sie mit den Tasten „+“ und „–“ der vorderen Kochzone den gewünschten Wert aus.

5. Halten Sie zur Bestätigung die Pausentaste 2 Sekunden lang gedrückt. Alle

Parametereinstellungen werden gespeichert. ▷ Ein kurzes Tonsignal wird wiedergegeben.

6. Wenn Sie die neuen Parametereinstellungen nicht speichern wollen, tippen Sie auf die EIN/

AUS-Taste. Der Modus „Einstellungen“ wird beendet.DE 22 EINSTELLUNGEN Lautstärke Tonsignal und Alarm „Uo“ Sie können folgende Werte auswählen: ▷ 00 auf der Anzeige = AUS (gilt nicht für Tonsignale bei Alarm und Fehler) ▷ 01 auf der Anzeige = minimale Lautstärke ▷ 02 auf der Anzeige = mittlere Lautstärke ▷ 03 auf der Anzeige = maximale Lautstärke (Standardeinstellung)

• Die erste Ziffer wird auf der rechten hinteren Anzeige angezeigt, die zweite Ziffer auf der rechten vorderen Anzeige.

• Bei jeder Änderung wird ein kurzes Tonsignal mit der neu eingestellten Lautstärke wiedergegeben. Dauer akustischer Alarm „So“ Sie können folgende Werte auswählen: ▷ 05 auf der Anzeige = 5 Sekunden ▷ 1,0 auf der Anzeige = 1 Minute ▷ 2,0 auf der Anzeige = 2 Minuten (Standardeinstellung) Kindersicherung „Lo“ Wurde die automatische Sperre im Menü „Einstellungen“ aktiviert, wird das Kochfeld bei jedem Ausschalten automatisch gesperrt. ▷ 00 auf der Anzeige = AUS (Standardeinstellung) ▷ 01 auf der Anzeige = EIN Maximale Gesamtleistung „Po“ Wenn für Ihre elektrische Hausinstallation abweichende Stromstärkegrenzwerte gelten, kann die maximale Leistungsaufnahme des Kochfeldes reduziert werden: ▷ 2,3 auf dem Display = 2,3 kW (10 A) ▷ 2,8 auf dem Display = 2,8 kW (12 A) ▷ 3,0 auf dem Display = 3,0 kW (13 A) ▷ 3,7 auf dem Display = 3,7 kW (16 A) nur für Modelle: IK4064M / IK4064R / IK4064SR / IK4084M / IK4084R ▷ 7,4 auf dem Display = 7,4 kW (2 × 16 A) / Voreinstellung für alle Geräte außer IK4064SR Wenn die Leistung begrenzt ist, können auch die Einstellungen und die daraus resultierenden Kochleistungen begrenzt sein. Das Gerät ist mit einem Leistungsmanagementsystem ausgestattet, mit dem der Effekt der Leistungsbegrenzungen minimal gehalten wird.DE 23 Reinigung Schalten Sie vor jeder Reinigung die Kindersicherung ein. Reinigen Sie das Gerät nach jedem Gebrauch. So verhindern Sie, dass übergekochte Speisen die Glasoberfläche beschädigen. Tägliche Reinigung

1. Verwenden Sie ein mildes Reinigungsmittel (Spülmittel) und ein feuchtes Tuch.

2. Mit Tuch oder Papiertuch abtrocknen.

Stark verschmutztes Glas

1. Entfernen Sie Lebensmittelreste, verbranntes Fett, Zucker oder hartnäckige Flecken

unverzüglich mit einem Glaskeramikkochfeld-Schaber, auch wenn das Kochfeld noch heiß ist! Zucker und/oder andere Lebensmittelreste können die Glaskeramikoberfläche dauerhaft beschädigen. ▷ Halten Sie den Schaber im richtigen Winkel (45° bis 60°) zum Glas. Drücken Sie den Schaber vorsichtig gegen das Glas, und schieben Sie ihn über die Oberfläche, um die Verunreinigungen zu entfernen. Achten Sie darauf, dass der Kunststoffgriff des Schabers (soweit vorhanden) nicht mit einer heißen Kochzone in Berührung kommt. ▷ Drücken Sie den Schaber nicht senkrecht gegen das Glas. ▷ Vermeiden Sie es, mit den Spitzen der Schaberklinge die Kochfeldoberfläche zu zerkratzen. Entsprechende Kratzer im Glas lassen sich unter Umständen nicht mehr entfernen.

2. Nachdem Sie die hartnäckigen Flecken vom Glas entfernt haben, reinigen Sie das Kochfeld

mit den üblichen Schritten zur täglichen Reinigung.

3. Entspricht das Reinigungsergebnis nicht Ihren Erwartungen, können Sie die oben genannten

Reinigungsschritte so oft wie nötig wiederholen. Keine Reinigungsprodukte verwenden, die Scheuermittel enthalten. Keine Stahlwolle, Kratzschwämme oder anderen scharfen Objekte verwenden. Das Kochfeld kann durch den Garvorgang noch sehr heiß sein! Oberfläche nicht mit ungeschützter Hand berühren! Bei Bedarf Handschuhe verwenden, um sich beim Reinigen direkt nach dem Kochen nicht zu verbrennen. PFLEGEDE 24 TECHNISCHE DATEN Informationen zur Verordnung (EU) 66/2014 Messungen gemäß EN60350-2 Modellbezeichnung IK4064M / IK4064R IK4064SR / IK4084M IK4084R Typ des Kochfelds Induktionskochfeld Anzahl der elektrischen Kochzonen und/oder -bereiche 4 Heiztechnologie Induktionskochzonen Für runde elektrische Kochzonen: Durchmesser der nutzbaren Fläche für jede Kochzone in cm 21,0 2 × 18,0 16,0 Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (EC Elektrokochfeld ) in Wh/kg 174,2 170,6 176,4 Energieverbrauch des Kochfelds, berechnet pro kg (EC Elektrokochfeld

in Wh/kg 173,0 Modellbezeichnung IK4062M / IK4062R Typ des Kochfelds Induktionskochfeld Anzahl der elektrischen Kochzonen und/oder -bereiche 4 Heiztechnologie Induktionskochzonen Für nicht runde elektrische Kochzonen: Länge und Breite der nutzbaren Fläche für jede Kochzone bzw. jeden Kochbereich L × B in cm 19 × 21 / 19 × 21 19 × 21 / 19 × 21 Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (EC Elektrokochfeld ) in Wh/kg 172,3/173,0 171,1/182,1 Energieverbrauch des Kochfelds, berechnet pro kg (EC Elektrokochfeld

in Wh/kg 174,6DE 25 Modellbezeichnung IK4073M / IK4083M Typ des Kochfelds Induktionskochfeld Anzahl der elektrischen Kochzonen und/oder -bereiche 4 Heiztechnologie Induktionskochzonen Für runde elektrische Kochzonen: Durchmesser der nutzbaren Fläche für jede Kochzone in cm 21,0 16,0 Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (EC Elektrokochfeld ) in Wh/kg 174,2 176,4 Für nicht runde elektrische Kochzonen: Länge und Breite der nutzbaren Fläche für jede Kochzone bzw. jeden Kochbereich L/B in cm 2 × 19 × 21 Energieverbrauch pro Kochzone oder -bereich, berechnet pro kg (EC Elektrokochfeld ) in Wh/kg 173,0 Energieverbrauch des Kochfelds, berechnet pro kg (EC Elektrokochfeld

in Wh/kg 174,2 TECHNISCHE DATENDE 26 Allgemeines Wenn Sie Risse in der Glasoberfläche feststellen (auch geringfügige), schalten Sie das Kochfeld sofort aus. Trennen Sie das Kochfeld von der Stromversorgung. Schalten Sie die Sicherungen im Sicherungskasten aus oder schalten Sie (bei einem festen Anschluss) den Netzschalter auf 0. Wenden Sie sich an den Kundendienst. Störungstabelle Wenn das Gerät nicht korrekt funktioniert, bedeutet dies nicht automatisch, dass es defekt ist. Überprüfen Sie in jedem Fall die Punkte der nachfolgenden Tabelle und suchen Sie nach weiteren Informationen auf der Website www.pelgrim.nl/www.pelgrim.be Symptom Mögliche Ursache Lösung Bei der ersten Inbetriebnahme leuchten die Anzeigen auf dem Display auf. Dies ist der normale Startvorgang. Das ist normal. Bei den ersten Garvorgängen ist ein für neue Geräte typischer Geruch wahrnehmbar. Der Geruch wird aufgrund der Erwärmung des Geräts freigesetzt. Das ist normal. Er verschwindet nach und nach. Lüften Sie die Küche. Töpfe oder Pfannen geben beim Kochen ein Geräusch von sich. Dies wird durch den Fluss der Energie vom Kochfeld zum Kochgeschirr verursacht. Bei höheren Leistungsstufen ist dies bei einigen Töpfen und Pfannen normal. Für Kochgeschirr und Kochfeld ist dies unschädlich. Nach der Reinigung bleibt der Kreis des Pfannenbodens sichtbar. Ein Topf auf der Kochzone hatte einen verunreinigten Boden. Induktionskochfeld mit Kochfeldreiniger reinigen, Verunreinigungen/Fett vom Topfboden entfernen. Eine Kochzone wird plötzlich ausgeschaltet. Ein Tonsignal wird wiedergegeben. Die eingestellte Zeit ist abgelaufen. Tippen Sie auf die Zeitsteuerungstaste, um das Tonsignal zu beenden. Das Kochfeld funktioniert nicht. Die Anzeigen leuchten nicht. Keine Stromzufuhr aufgrund eines defekten Stromanschlusses oder einer fehlerhaften Verbindung. Überprüfen Sie die Sicherungen bzw. den Hauptschalter (bei einem Gerät ohne Stecker). Gleich nach dem Einschalten des Kochfelds brennt eine Sicherung durch. Das Kochfeld ist falsch angeschlossen. Elektrische Anschlüsse überprüfen. Fehlercode Das Bedienfeld ist verschmutzt oder nass. Reinigen Sie die Bedienleiste. Sie haben zwei oder mehrere Tasten gleichzeitig betätigt. Betätigen Sie immer nur eine einzelne Taste. Fehlercode F Anderer Defekt Wenden Sie sich an den Kundendienst. FEHLERBEHEBUNGDE 27 UMWELTSCHUTZ Entsorgung von Gerät und Verpackung Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Am Ende seines Lebenszyklus muss es vorschriftsgemäß entsorgt werden. Weitere Informationen erhalten Sie bei den zuständigen Behörden. Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:
