BEDIENUNGSANLEITUNG PD916PTX ELECTROLUX

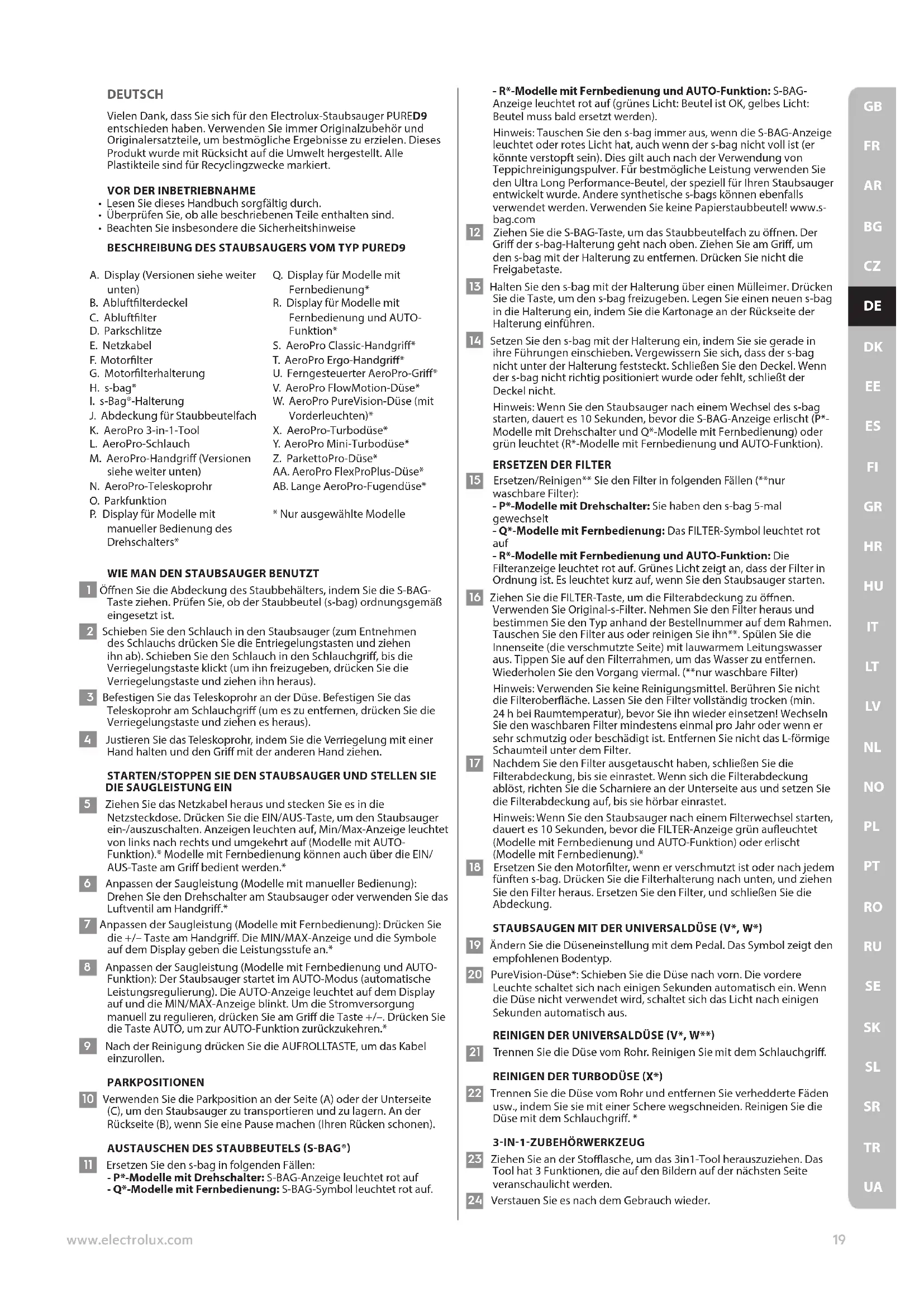

UADEUTSCH Vielen Dank, dass Sie sich für den Electrolux-Staubsauger PURED9 entschieden haben. Verwenden Sie immer Originalzubehör und Originalersatzteile, um bestmögliche Ergebnisse zu erzielen. Dieses Produkt wurde mit Rücksicht auf die Umwelt hergestellt. Alle Plastikteile sind für Recyclingzwecke markiert.

VOR DER INBETRIEBNAHME

• Lesen Sie dieses Handbuch sorgfältig durch.

• Überprüfen Sie, ob alle beschriebenen Teile enthalten sind.

• Beachten Sie insbesondere die Sicherheitshinweise

BESCHREIBUNG DES STAUBSAUGERS VOM TYP PURED9

A. Display (Versionen siehe weiter unten) B. Abluftlterdeckel C. Abluftlter D. Parkschlitze E. Netzkabel F. Motorlter G. Motorlterhalterung H. s-bag®

J. Abdeckung für Staubbeutelfach K. AeroPro 3-in-1-Tool L. AeroPro-Schlauch M. AeroPro-Handgri (Versionen siehe weiter unten) N. AeroPro-Teleskoprohr O. Parkfunktion P. Display für Modelle mit manueller Bedienung des Drehschalters* Q. Display für Modelle mit Fernbedienung* R. Display für Modelle mit Fernbedienung und AUTO- Funktion* S. AeroPro Classic-Handgri* T. AeroPro Ergo-Handgri* U. Ferngesteuerter AeroPro-Gri*

V. AeroPro FlowMotion-Düse*

W. AeroPro PureVision-Düse (mit Vorderleuchten)*

• Nur ausgewählte Modelle

WIE MAN DEN STAUBSAUGER BENUTZT

1 Önen Sie die Abdeckung des Staubbehälters, indem Sie die S-BAG- Taste ziehen. Prüfen Sie, ob der Staubbeutel (s-bag) ordnungsgemäß eingesetzt ist. 2 Schieben Sie den Schlauch in den Staubsauger (zum Entnehmen des Schlauchs drücken Sie die Entriegelungstasten und ziehen ihn ab). Schieben Sie den Schlauch in den Schlauchgri, bis die Verriegelungstaste klickt (um ihn freizugeben, drücken Sie die Verriegelungstaste und ziehen ihn heraus). 3 Befestigen Sie das Teleskoprohr an der Düse. Befestigen Sie das Teleskoprohr am Schlauchgri (um es zu entfernen, drücken Sie die Verriegelungstaste und ziehen es heraus). 4 Justieren Sie das Teleskoprohr, indem Sie die Verriegelung mit einer Hand halten und den Gri mit der anderen Hand ziehen. STARTEN/STOPPEN SIE DEN STAUBSAUGER UND STELLEN SIE

DIE SAUGLEISTUNG EIN

5 Ziehen Sie das Netzkabel heraus und stecken Sie es in die Netzsteckdose. Drücken Sie die EIN/AUS-Taste, um den Staubsauger ein-/auszuschalten. Anzeigen leuchten auf, Min/Max-Anzeige leuchtet von links nach rechts und umgekehrt auf (Modelle mit AUTO- Funktion).* Modelle mit Fernbedienung können auch über die EIN/ AUS-Taste am Gri bedient werden.* 6 Anpassen der Saugleistung (Modelle mit manueller Bedienung): Drehen Sie den Drehschalter am Staubsauger oder verwenden Sie das Luftventil am Handgri.* 7 Anpassen der Saugleistung (Modelle mit Fernbedienung): Drücken Sie die +/– Taste am Handgri. Die MIN/MAX-Anzeige und die Symbole auf dem Display geben die Leistungsstufe an.* 8 Anpassen der Saugleistung (Modelle mit Fernbedienung und AUTO- Funktion): Der Staubsauger startet im AUTO-Modus (automatische Leistungsregulierung). Die AUTO-Anzeige leuchtet auf dem Display auf und die MIN/MAX-Anzeige blinkt. Um die Stromversorgung manuell zu regulieren, drücken Sie am Gri die Taste +/–. Drücken Sie die Taste AUTO, um zur AUTO-Funktion zurückzukehren.* 9 Nach der Reinigung drücken Sie die AUFROLLTASTE, um das Kabel einzurollen. PARKPOSITIONEN 10 Verwenden Sie die Parkposition an der Seite (A) oder der Unterseite (C), um den Staubsauger zu transportieren und zu lagern. An der Rückseite (B), wenn Sie eine Pause machen (Ihren Rücken schonen).

AUSTAUSCHEN DES STAUBBEUTELS SBAG®

11 Ersetzen Sie den s-bag in folgenden Fällen: - P*-Modelle mit Drehschalter: S-BAG-Anzeige leuchtet rot auf - Q*-Modelle mit Fernbedienung: S-BAG-Symbol leuchtet rot auf. - R*-Modelle mit Fernbedienung und AUTO-Funktion: S-BAG- Anzeige leuchtet rot auf (grünes Licht: Beutel ist OK, gelbes Licht: Beutel muss bald ersetzt werden). Hinweis: Tauschen Sie den s-bag immer aus, wenn die S-BAG-Anzeige leuchtet oder rotes Licht hat, auch wenn der s-bag nicht voll ist (er könnte verstopft sein). Dies gilt auch nach der Verwendung von Teppichreinigungspulver. Für bestmögliche Leistung verwenden Sie den Ultra Long Performance-Beutel, der speziell für Ihren Staubsauger entwickelt wurde. Andere synthetische s-bags können ebenfalls verwendet werden. Verwenden Sie keine Papierstaubbeutel! www.s- bag.com 12 Ziehen Sie die S-BAG-Taste, um das Staubbeutelfach zu önen. Der Gri der s-bag-Halterung geht nach oben. Ziehen Sie am Gri, um den s-bag mit der Halterung zu entfernen. Drücken Sie nicht die Freigabetaste. 13 Halten Sie den s-bag mit der Halterung über einen Mülleimer. Drücken Sie die Taste, um den s-bag freizugeben. Legen Sie einen neuen s-bag in die Halterung ein, indem Sie die Kartonage an der Rückseite der Halterung einführen. 14 Setzen Sie den s-bag mit der Halterung ein, indem Sie sie gerade in ihre Führungen einschieben. Vergewissern Sie sich, dass der s-bag nicht unter der Halterung feststeckt. Schließen Sie den Deckel. Wenn der s-bag nicht richtig positioniert wurde oder fehlt, schließt der Deckel nicht. Hinweis: Wenn Sie den Staubsauger nach einem Wechsel des s-bag starten, dauert es 10 Sekunden, bevor die S-BAG-Anzeige erlischt (P*- Modelle mit Drehschalter und Q*-Modelle mit Fernbedienung) oder grün leuchtet (R*-Modelle mit Fernbedienung und AUTO-Funktion).

15 Ersetzen/Reinigen** Sie den Filter in folgenden Fällen (**nur waschbare Filter): - P*-Modelle mit Drehschalter: Sie haben den s-bag 5-mal gewechselt - Q*-Modelle mit Fernbedienung: Das FILTER-Symbol leuchtet rot auf - R*-Modelle mit Fernbedienung und AUTO-Funktion: Die Filteranzeige leuchtet rot auf. Grünes Licht zeigt an, dass der Filter in Ordnung ist. Es leuchtet kurz auf, wenn Sie den Staubsauger starten. 16 Ziehen Sie die FILTER-Taste, um die Filterabdeckung zu önen. Verwenden Sie Original-s-Filter. Nehmen Sie den Filter heraus und bestimmen Sie den Typ anhand der Bestellnummer auf dem Rahmen. Tauschen Sie den Filter aus oder reinigen Sie ihn**. Spülen Sie die Innenseite (die verschmutzte Seite) mit lauwarmem Leitungswasser aus. Tippen Sie auf den Filterrahmen, um das Wasser zu entfernen. Wiederholen Sie den Vorgang viermal. (**nur waschbare Filter) Hinweis: Verwenden Sie keine Reinigungsmittel. Berühren Sie nicht die Filteroberäche. Lassen Sie den Filter vollständig trocken (min. 24 h bei Raumtemperatur), bevor Sie ihn wieder einsetzen! Wechseln Sie den waschbaren Filter mindestens einmal pro Jahr oder wenn er sehr schmutzig oder beschädigt ist. Entfernen Sie nicht das L-förmige Schaumteil unter dem Filter. 17 Nachdem Sie den Filter ausgetauscht haben, schließen Sie die Filterabdeckung, bis sie einrastet. Wenn sich die Filterabdeckung ablöst, richten Sie die Scharniere an der Unterseite aus und setzen Sie die Filterabdeckung auf, bis sie hörbar einrastet. Hinweis: Wenn Sie den Staubsauger nach einem Filterwechsel starten, dauert es 10 Sekunden, bevor die FILTER-Anzeige grün aueuchtet (Modelle mit Fernbedienung und AUTO-Funktion) oder erlischt (Modelle mit Fernbedienung).* 18 Ersetzen Sie den Motorlter, wenn er verschmutzt ist oder nach jedem fünften s-bag. Drücken Sie die Filterhalterung nach unten, und ziehen Sie den Filter heraus. Ersetzen Sie den Filter, und schließen Sie die Abdeckung. STAUBSAUGEN MIT DER UNIVERSALDÜSE V*, W* 19 Ändern Sie die Düseneinstellung mit dem Pedal. Das Symbol zeigt den empfohlenen Bodentyp. 20 PureVision-Düse*: Schieben Sie die Düse nach vorn. Die vordere Leuchte schaltet sich nach einigen Sekunden automatisch ein. Wenn die Düse nicht verwendet wird, schaltet sich das Licht nach einigen Sekunden automatisch aus.

REINIGEN DER UNIVERSALDÜSE V*, W**

21 Trennen Sie die Düse vom Rohr. Reinigen Sie mit dem Schlauchgri.

REINIGEN DER TURBODÜSE X*

22 Trennen Sie die Düse vom Rohr und entfernen Sie verhedderte Fäden usw., indem Sie sie mit einer Schere wegschneiden. Reinigen Sie die Düse mit dem Schlauchgri. *

23 Ziehen Sie an der Stoasche, um das 3in1-Tool herauszuziehen. Das Tool hat 3 Funktionen, die auf den Bildern auf der nächsten Seite veranschaulicht werden. 24 Verstauen Sie es nach dem Gebrauch wieder. 19www.electrolux.com

UAElectrolux behält sich das Recht vor, Produkte, Informationen und Spezikationen ohne Vorankündigung zu ändern.

AUSWECHSELN DER BATTERIEN*

1 Düse mit Vorderleuchten*: Wechseln Sie die Batterien aus, wenn die Vorderleuchten schnell zu blinken beginnen. Verwenden Sie zwei AA-Batterien. 2 Handgri mit Fernbedienung*: Wechseln Sie die Batterie, wenn die Kontrollleuchte rot aueuchtet oder beim Drücken der Tasten nicht mehr reagiert. Verwenden Sie nur Lithium-Batterien vom Typ CR1632. Hinweis: Entfernen Sie die Batterien aus dem Produkt, bevor Sie es verschrotten. Befolgen Sie die Vorschriften Ihres Landes für die Erfassung von Batterien und elektrischen Produkten. Erleben Sie eine großartige Reinigung mit PURED9! TIPS ON HOW TO GET THE BEST RESULTS DÜSE/ZUBEHÖR VERWENDUNG FÜR: DÜSE/ZUBEHÖR VERWENDUNG FÜR: K. 3-in-1-Zubehörwerkzeug* Drei Tools in einem:

1. Tool zum Staubsaugen auf harten

Oberächen (Bücherregalen, Fußleisten usw.).

2. Polsterdüse für Textilien (Gardinen,

3. Fugendüse für Spalten und Nischen

(hinter Heizkörpern usw.).

W. PureVision-Düse (mit Vorderleuchten)* Universaldüse: - Für alle Bodentypen, sorgt für eine optimale Staubentfernung sowohl auf Teppichen als auch auf Hartböden. - Ändern Sie die Düseneinstellung mit dem Pedal. Das Symbol zeigt den empfohlenen Bodentyp. - Die Vorderleuchten helfen dabei, Staub und Schmutz an dunklen Stellen zu erkennen (unter Möbeln usw.). Nur PureVision

- Bürstet und saugt gleichzeitig (beste Entfernung von Haaren, Fasern usw.). - Die Bürstenrolle wird durch den Luftstrom des Staubsaugers angetrieben. - Nicht geeignet für Teppiche mit sehr hohem Flor und langen Fransen, rutschfeste Teppiche wie Türmatten oder wasserfeste Teppiche. Verwenden Sie stattdessen die Universaldüse. Y. Miniturbodüse* Polsterdüse: - Bürstet und saugt gleichzeitig (beste Entfernung von Haaren, Fasern usw.). - Für Polstermöbel, PKW-Sitze, Matratzen usw. - Die Bürstenrolle wird durch den Luftstrom des Staubsaugers angetrieben. - Nicht geeignet für Teppiche mit sehr hohem Flor und langen Fransen, da diese sich in der rotierenden Bürstenrolle verfangen können. Z. ParkettoPro-Düse* Hartbodendüse:: - Zur schonende Reinigung von Hartböden (Parkett, Holzböden, Fliesen usw.). - Optimale Staubentfernung auf Hartböden mit Fugen. AA. FlexProPlus-Düse* Hartbodendüse: - Um unter/zwischen Möbel, andere Hindernisse und in Ecken zu gelangen. - Kann leicht um 180 Grad gedreht werden, um direkt in Spalten und Nischen zu gelangen AB. Lange Fugendüse* Extralanges Tool: - Für schwer erreichbare Stellen (Oberseite von Regalen usw.). - Für Spalten und Nischen (hinter Heizkörpern, unter Autositzen usw.). Modelle mit manueller Leistungsregelung - Für eine optimale Leistung befolgen Sie die Abbildung auf dem Staubsauger. Modelle mit AUTO-Funktion regulieren die Saugleistung automatisch, um immer eine optimale Reinigung für alle Oberächen zu ermöglichen. Für eine optimale Leistung mit manueller Regulierung befolgen Sie die Abbildung. FEHLERSUCHE

Der Staubsauger startet nicht

• Stellen Sie sicher, dass das Kabel an das Stromnetz angeschlossen ist.

• Vergewissern Sie sich, dass der Stecker und das Kabel nicht beschädigt sind.

• Prüfen Sie, ob eine Sicherung durchgebrannt ist.

• Überprüfen Sie, ob die Batterie-Kontrolllampe am Fernbedienungshandgri reagiert (nur bestimmte Modelle). Die s-bag®-Kontrolllampe leuchtet

• Prüfen Sie, ob der s-bag® voll oder verstopft ist.

• Wenn Sie den s-bag® bereits gewechselt haben, tauschen Sie den Motorlter aus. Die Filter-Kontrolllampe leuchtet (nur bei bes- timmten Modellen) Wechseln oder waschen Sie den Abluftlter (wenn waschbar). Der Staubsauger stoppt Der Staubsauger könnte überhitzt sein: Trennen Sie ihn vom Netzstrom, und prüfen Sie, ob Düse, Rohr, Schlauch oder Filter verstopft sind. Lassen Sie den Staubsauger 30 Minuten lang abkühlen, bevor Sie ihn wieder am Stromnetz anschließen. Wenn der Staubsauger immer noch nicht funktioniert, kontaktieren Sie einen autorisierten Electrolux-Kundendienst. Rückgang der Saugleistung im Vergleich zur normalen Saugleistung

• Prüfen Sie, ob der s-bag voll oder verstopft ist.

• Prüfen Sie, ob der Motorlter verstopft ist und ausgetauscht werden muss.

• Prüfen Sie, ob die Düse verstopft ist und gereinigt werden muss.

• Prüfen Sie, ob der Schlauch verstopft ist, indem Sie ihn vorsichtig zusammendrücken. Seien Sie jedoch vorsichtig, falls die Verstopfung im Schlauch durch Glas oder Nadeln verursacht wurde. Hinweis: Die Gewährleistung deckt keine Schäden am Schlauch ab, die durch dessen Reinigung verursacht wurden. Wasser wurde in den Staubsauger eingesaugt Es ist erforderlich, den Motor von einem autorisierten Electrolux-Kundendienst auswechseln zu lassen. Schäden am Motor, die durch eingedrungenes Wasser verursacht wurden, sind nicht durch die Garantie abgedeckt. Bei weiteren Problemen wenden Sie sich an den autorisierten Electrolux-Kundendienst. 20www.electrolux.com

UASICHERHEITSHINWEISE Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen. WARNUNG: Turbodüsen* besitzen eine rotierende Bürste, in der sich Teile festsetzen können. Verwenden Sie die Düsen vorsichtig und nur auf den dafür vorgesehenen Oberächen. Schalten Sie den Staubsauger aus, bevor Sie festsitzende Teile entfernen oder die Bürsten reinigen. Die Akkus müssen aus der Fernbedienung im Gri*/der LED beleuchteten Düse* entfernt werden, bevor Sie das Produkt verschrotten**. *Nur ausgewählte Modelle. **Informationen darüber, wie Sie den Akku aus dem ausklappbaren Teil von Abschnitt 25 und 26 entfernen. Ziehen Sie immer den Stecker aus der Netzsteckdose, bevor Sie das Gerät reinigen oder warten oder wenn Sie den Akku herausnehmen. Die Akkus müssen sicher entsorgt werden. Wenn das Kabel beschädigt ist, muss es durch einen autorisierten Electrolux-Kundendienst ersetzt werden, um Gefahrenquellen zu vermeiden. PURED9 darf nur für normales Staubsaugen im Innenbereich und in einer Haushaltsumgebung verwendet werden. Staubsauger immer an einem trockenen Ort aufbewahren. Alle Wartungs- und Reparaturarbeiten dürfen ausschließlich von einem autorisierten Electrolux-Kundendienst durchgeführt werden. Verpackungsmaterial wie Plastikbeutel u. ä. von Kindern fernhalten. Es besteht Erstickungsgefahr. Benutzen Sie den Staubsauger niemals ...

• in nassen Bereichen.

• in der Nähe von brennbaren Gasen etc.

• wenn das Gerät sichtbare Schäden aufweist.

• für Flüssigkeiten oder scharfkantige und spitze Gegenstände.

• wenn die Bodendüse sichtbare Schäden aufweist.

• für heiße oder kalte Asche, brennende Zigarettenkippen etc.

• für feinen Staub (z. B. von Gips, Beton, Mehl, heißer oder kalter Asche).

• Den Staubsauger niemals in direktem Sonnenlicht stehen lassen.

• Staubsauger vor starker Hitze oder Temperaturen unter dem Gefrierpunkt schützen.

• Staubsauger niemals ohne Filter benutzen.

• Berühren Sie die Bürstenrolle nicht, solange der Staubsauger eingeschaltet ist und sich die Rolle dreht.

• wenn die Räder blockiert sind. Vorsichtsmaßnahmen für Netzkabel Überprüfen Sie den Stecker und das Netzkabel regelmäßig. Verwenden Sie den Staubsauger niemals, wenn der Stecker oder das Netzkabel beschädigt ist. Beschädigungen am Netzkabel des Staubsaugers sind nicht durch die Garantie abgedeckt. Unterlassen Sie es, den Staubsauger am Kabel zu ziehen oder anzuheben. Der Einsatz des Staubsaugers unter den genannten Bedingungen kann zu Verletzungen führen und das Produkt ernsthaft beschädigen. Ein solcher Schaden ist nicht durch die Garantie von Electrolux abgedeckt.

WARTUNG UND GARANTIE

Alle Wartungs- und Reparaturarbeiten dürfen ausschließlich von einem autorisierten Electrolux-Kundendienst durchgeführt werden. Beschädigungen am Netzkabel des Staubsaugers sind nicht durch die Garantie abgedeckt. Schäden am Motor, die durch Einsaugen von Flüssigkeiten, Eintauchen des Geräts in eine Flüssigkeit oder die Verwendung des Geräts mit einem beschädigten Schlauch und einer defekten Düse verursacht wurden, sind nicht durch die Garantie abgedeckt. Verwenden Sie immer Original-Staubbeutel vom Typ s-bag, die für diesen Staubsauger geeignet sind (siehe Abschnitt 11). Schäden, die durch unsachgemäße Verwendung von nicht-originalen Staubbeuteln verursacht wurden, sind nicht durch die Garantie abgedeckt. ENTSORGUNG Dieses Symbol auf dem Produkt zeigt an, dass das Gerät eine Batterie enthält, die nicht im normaler Hausmüll entsorgt werden darf. Das Symbol auf dem Produkt oder der Verpackung weist das Gerät als ein Produkt aus, das nicht in den Hausmüll gehört. Bitte entsorgen Sie dieses Gerät an einer entsprechenden Sammelstelle oder bringen Sie es zum Kundendienst von Electrolux, bei dem Batterie als auch elektrische Bauteile sicher und professionell entsorgt werden. Beachten Sie die jeweiligen lokalen Vorschriften für die Entsorgung von Elektrogeräten und wiederauadbaren Batterien. Hiermit erklärt Electrolux Home Care & SDA, dass der Staubsauger mit Funkgeräten vom Typ HER2 und HER3 die Richtlinie 2014/53/EU erfüllt.

ERLÄUTERUNGEN ZU DEN VORSCHRIFTEN DER

ENERGIEEFFIZIENZKLASSE Dieser Staubsauger ist ein Allzweck-Staubsauger. Um die Energieezienz und die für Teppiche angegebene Reinigungsleistung zu erreichen, verwenden Sie bitte die austauschbare Universaldüse „FlowMotion/PureVision“. Um die für Hartböden mit Fugen angegebene Reinigungsleistung zu erreichen, verwenden Sie bitte die spezielle Hartbodendüse „Parketto Pro“, wenn diese in der Verpackung angegeben und enthalten ist. Anderenfalls verwenden Sie die austauschbare Universaldüse „FlowMotion/PureVision“. Diese Betriebsanleitung sowie Datenblatt und Energielabel für den jeweiligen Staubsauger können von unserer Website, www.electrolux. com, heruntergeladen werden. Die Berechnungen beruhen auf der Delegierten Verordnung der EU- Kommission Nr. 665/2013 vom 3. Mai 2013 zur Ergänzung der Richtlinie 2010/30/EU. Alle Verfahren in diesen Anweisungen, die nicht genauer beschrieben werden, basieren auf EN 60312-1:2013. 21www.electrolux.com

V. „AeroPro FlowMotion“
