BEDIENUNGSANLEITUNG JD69LF60 Junker

de Gebrauchs- und Montageanleitung 2

en User manual and installation instructions 17

1 Sicherheit 2
2 Sachschaden vermeiden 4
3 Umweltschutz und Sparen 5
4 Betriebsarten. 5
5 Kennenlernen 6
6 Vor dem ersten Gebrauch 6
7 Grundlegende Bedienung 6
8 Reinigen und Pflogen 6
9 Störungen beheben 9
10 Entsorgen 9
11 Kundendienst 9
12 Zubehor 10
13 MONTAGEANLEITUNG. 10
13.4 Sichere Montage 11

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig.
  Bewahren Sie die Anleitung sowie die Produktinformationen für einen späteren Gebrauch oder Nachbesitzer auf.
  Schlieben Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Dieses Gerät ist nur für den Einbau bestimmt. Spezielle Montageanleitung beachten.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionieren am Aufstellungsort verantwortlich.

Verwenden Sie das Gerät nur:

um Kochdunst abzusaugen.
im privaten Haushalt und in geschlossenen Räumen des hääslichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

mit einer externen Zeitschaltuhr.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.

Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei dann, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei-len halten.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen halten.

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüfung vorschlägt.
  Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzüden.

Gerat nie ohne Fettfilter betreiben.
Die Fettfilter regelmäBig reinigen.

• Nie in der Höhe des Geräts mit offenen Flammen arbeiten (z. B. flambieren).
  Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Esarf den Fankenflug geben.

HeiBes Öl und Fett entzünden sich schnell.

HeiBes OI und Fett ständig beaufsichtigen.
- Nie brennendes Öl oder Fett mit Wasserlöschen. Kochstelle ausschalten. Flammenvorsichtig mit Deckel, Löschdecke oder Ähnlichem ersticken.

Gaskochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Luftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.

Bei gleichzeitigem Betrieb mehrerer Gaskochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden.

Gaskochstellen nur mit aufgesetztem Kochgeschirr betreiben.
Die hochste Lüfterstufe einstellen.
Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Zwei Gaskochstellen entsprechen einem Großbrenner.
- Nie Großbrenner mit mehr als 5 kW mit großter Flamme länger als 15 Minuten betreiben, z. B. Wok.

WARNING - Verbrennungsgefahr!

Die zugänglichen Teile werden im Betrieb besteht.

• Nie die bereits Teile berühren.
  Kinder fernhalten.

Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts konnen scharf- kantig sein.

Geräteinnenraum vorsichtig reinigen. Auf dem Gerät abgestellte Gegenstände konnen herabfallen.
Keine Gegenstände auf das Gerät stellen.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführung. Filterabdeckung kann schwingen.
Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Offnen festhalten, bis sie nicht mehr nachschiingt.
Die Filterabdeckung langsam schlieben.

Verletzungsgefahr beim Offnen und Schlieben der Scharniere.

• Nicht in den beweglichen Bereich der Scharniere greifen.
  Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1).
• Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.

WARNUNG - Gefahr durch Magnetismus!

Das Gerät enthalt Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinfussen.

• Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Geräte einhalten.

WARNING - Stromschlaggefahr!

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben.
• Nie an der Netzanschlussleitungziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitungziehen.
• Wenn das Gerät oder die Netzanschlussleistung beschädigt ist,(sofort den Netzstecker der Netzanschlussleitungziehen oder die Sicherung im Sicherungskasten ausschalten.
  Den Kundendienst rufen. Seite 9

Unsachgemäß Reparaturen sind gefährlich.

Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Explosionsgefahr!

Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspulers konnen zu Explosionen führen.

• Nie stark ätz-alkalische oder stark säurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzüden.

Die Fettfilter regelmäBig reinigen.

WARNING - Verletzungsgefahr!

Unsachgemäß Reparaturen sind gefährlich.

Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
- Wenn das Gerät defekt ist, den Kunden dient rufen.

"Kundendienst", Seite 9

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

2 Sachschäden vermeiden

ACHTUNG!

Kondenswasser kann zu Korrosionsschäden führen.

• Um Kondenswasserbildung zu vermeiden, das Gerät beim Kochen einschalten.
  Wenn Nasse in die Bedienelemente eindringt, können Schaden entstehen.
• Nie Bedienelemente mit einem nassen Tuch reini-gen.

Falsche Reinigung beschädigt die Oberflächen.

Reinigungshinweise beachten.
Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Edelstahlflächen nur in Schliffrichtung reinigen.
- Nie Bedienelemente mit Edelstahlreiniger reinigen.

Zurücklaufendes Kondenswasser kann das Gerät beschädigen.

Der Abluftkanal muss vom Gerät aus mit mindestens 1^ Gefälde installiert sein.
Wenn Sie Designelemente falsch beanspruchen, konnen diese abbrechen.
- Nicht an Designelementen ziehen.
Keine Gegenstände auf Designelemente stellen oder an diese hangen.

Oberflächenbeschädigung durch nicht abgezogene Schutzfolie.

Die Schutzfolie vor dem ersten Gebrauch von allen Geräteilen entfern.
Lackierte Oberflächen sind empfindlich.
Reinigungshinweise beachten.
"Gerat reinigen", Seite 7
- Lackierte Oberflächen vor Verkratzungen schützen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Strom.

Die Lüfterstufe an die Intensität der Kochdünste an-passen.

• Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.

Die Intensivstufe nur bei Bedarf einsetzen.

Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahlen.
Die Gerüche verteilen sich weniger im Raum.
Die Beleuchtung ausschalten, wenn sie nicht mehr besteht wird.
- Wenn die Beleuchtung ausgeschelt ist, verbraucht sie keine Energie.
Die Filter in den angegebenen Abständen reinigen oder wechseln.
Die Wirksamkeit der Filter bleibt erhalten.
Den Kochdeckel aufsetzen.
Die Kochdunste und das Kondensat verringn sich.
Die Zusatzfunktionen nur bei Bedarf nutzen.
Das Ausschalten von Zusatzfunktionen verringiert den Stromverbrauch.

4 Betriebsarten

Sie können Ihr Gerät im Abluftbetrieb oder im Umluftbetrieb verwenden.

4.1 Abluftbetrieb

Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.

Die Luftarf nicht in einen Kamin abgeleitet werden, der fur Abgase von Geräten verwendet wird, die Gas oder andere Brennstoffe verbrennen (dies gilt nicht fur Umluftgeräte).

Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die AuBenwand geleitet, sollte ein TeleskopMauerkasten verwendet werden.

4.2 Umluftbetrieb

Die angesaugte Luft wird durch die Fettfilter und einen Geruchsfilter gereinigt und wieder in den Raum zurückgeführrt.

Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Geruchsfilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie unserem Katalog oder Fragen Sie ihren Fachhändler. Das notwendige Zubehor erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop.

"Zubehör", Seite 10

5 Kennenlernen

5.1 Bedienelemente

Über die Bedienelemente stellen Sie alle Funktionen Ihres Geräts ein und erhalten Informationen zum Betriebszustand.

Gerät einschalten oder ausschalten

Lüfterstufe erhöhen
Lüfterstufe verringern
Beleuchting einschalten oder ausschalten

6 Vor dem ersten Gebrauch

Nehmen Sie die Einstellungen für die ersten Inbetriebnahme vor. Reinigen Sie das Gerät und das Zubehor.

6.1 Betriebsart einstellen

Ihr Gerät ist standardmäßig auf Abluftbetrieb eingestellt.

Hinweis: Für den Gebrauch im Umluftbetrieb benötigen Sie weiteres Zubehor.

Fur die Nutzung im Umluftbetrieb die Betriebsart einstellen.

7 Grundlegende Bedienung

7.1 Gerä einschalten

① drucken.
Das Gerat startet in Lüfterstufe 2.

7.2 Gerä ausschalten

1 drucken.

7.3 Lüfterstufe einstellen

+oderdrucken.

7.4 Intensivist einschalten

Wenn sich besonder starker Geruch oder Dunst entwickelt, können Sie die Intensivstufe verwenden.

• so oft drucken, bis alle LEDs in der Anzeige leuchten.
  Das Gerät schaltet nach ca. 6 Minuten automatisch in eine niedrigere Lüfterstufe.

7.5 Beleuchtung einschalten

Die Beleuchtung konnen Sie unabhängig von der Luf-tung einschalten und ausschalten.

drucken.

8 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

8.1 Reinigungsmittel

Geeignete Reinigungsmittel erhalten Sie beim Kundendienst oder im Online-Shop.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Verbrennungsgefahr!

Das Gerät wird während des Betriebs heißt.
Vor der Reinigung Gerät abkühlen halten.

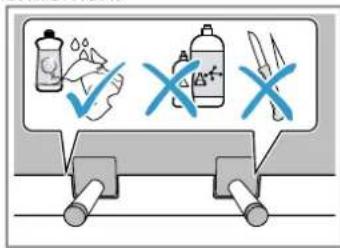

ACHTUNG!

Ungeeignete Reinigungsmittel konnen die Oberflächen des Gerats beschädigen.

Keine scharfen oder scheuernden Reinigungsmittel verwenden.
Keine stark alkoholhaltigen Reinigungsmittel verwenden.
Keine harten Scheuerkissen oder Putzschwämme verwenden.

• Glasreiniger, Glasschaber oder Edelstahl-Pflegemittel nur verwenden, wenn diese in der Reinigungsanleitung zu dem entsprechenden Teil empfohlen werden.
  Schwammtücher vor Gebrauch gründlich auswiesen.

8.2 Gerat reinigen

Reinigen Sie das Gerät wie vorgegeben, damit die entsprechenden Teile und Oberflächen nicht durch eine falsche Reinigung oder ungeeignete Reinigungsmittel beschädigt werden.

WARNING - Explosionsgefasr!

Stark ätz-alkalische oder stark säurehaltige Reinigungsmittel in Verbindung mit Aluminiumteilen im Spülraum des Geschirrspulers können zu Explosionen führen.

• Nie stark atz-alkalische oder stark saurehaltige Reinigungsmittel verwenden. Insbesondere keine Reinigungsmittel aus dem Gewerbebereich oder Industriebereich in Verbindung mit Aluminiumteilen, wie z. B. Fettfilter von Dunstabzugshauben, verwenden.

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Vor der Reinigung den Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten.
Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.

WARNING - Verbrennungsgefahr!

Das Gerät wird während des Betriebs heiß.
Vor der Reinigung Gerät abkühlen halten.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Geräts konnen scharfkantig sein.

Geräteinnenraum vorsichtig reinigen.

1. Die Informationen zu den Reinigungsmitteln beachten. "Reinigungsmittel".Seite 6

2. Je nach Oberfläche wie folgt reinigen:

3. Edelstahlflächen mit einem Schwammtuch und heiBer Spullauge in Schliffrichtung reinigen.

4. Lackierte Oberflächen mit einem Schwammtuch und heißer Spüllauge reinigen.
   Aluminium mit einem weichen Tuch und Glasreiniger reinigen.
   Kunststoff mit einem weichen Tuch und Glasreiniger reinigen.

5. Glas mit einem weichen Tuch und Glasreiniger reinigen.

6. Mit einem weichen Tuch nachtrocknen.

7. Bei Edelstahlflächen ein Edelstahl-Pflegemittel mit einem weichen Tuch hauchdünna auftragen. Edelstahl-Pflegemittel erhalten Sie beim Kundenstand oder im Online-Shop.

8.3 Bedienelemente und Leuchten reinigen

WARNING - Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keine nassen Schwammtücher verwenden.

1. Die Informationen zu den Reinigungsmitteln beachten.
   "Reinigungsmittel",Seite 6
2. Mit einem feuchten Schwammtuch und keinher Spül- lauge reinigen.
3. Mit einem weichen Tuch nachtrocknen.

8.4 Magnethalter reinigen

ACHTUNG!

Magnethalter können sich durch unsachgemäße Reinigung halten.

Keine scharfen oder spitzen Gegenstände zur Reinigung verwenden.
Keine Reinigungsmittel verwenden, die Klebstoffe entfernen

1. Die Informationen zu den Reinigungsmitteln beachten.

"Reinigungsmittel",Seite 6

1. Mit einem feuchten Schwammtuch und keinher Spül-lauge reinigen.
2. Mit einem weichen Tuch nachtrocknen.

8.5 Fettfilter ausbauen

WARNING - Verletzungsgefahr!

Verletzungsgefahr beim Offnen und Schlieben der Scharniere.

• Nicht in den beweglichen Bereich der Scharniere greifen.

Filterabdeckung kann schwingen.

Die Filterabdeckung langsam offen.
Die Filterabdeckung nach dem Offnen festhalten, bis sie nicht mehr nachschiingt.
Die Filterabdeckung langsam schlieBen.

1. Die Filterabdeckung mittig anfassen und vollständig offen.

2. ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigten.
- Mit einer Hand unter den Fettfilter fassen.

Die Verrigelung an dem Fettfilter öffnen und den Fettfilter herunterklappen.

1. Die Fettfilter aus den Halterungen fühmen. Um heruntertropfendes Fett zu vermeiden, die Fettfilter waagerecht halten.

8.6 Fettfilter von Hand reinigen

Die Fettfilter filtern das Fett aus dem Kuchendunst. Regelmäßige gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäbig reinigen.

Voraussetzung: Die Fettfilter sind ausgebaut.

"Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.
   "Reinigungsmittel",Seite 6
2. Die Fettfilter in Höhe Spüllauge einweichen. Bei hartnäckigem Schmutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
3. Die Fettfilter mit einer Bürste reinigen.
4. Die Fettfilter grundlich ausspulen.
5. Die Fettfilter abtropfen halten.

8.7 Fettfilter im Geschirrspüler reinigen

Die Fettfilter filtrn das Fett aus dem Kuchendunst. Regelmäßige gereinigte Fettfilter gewährleisten einen hohen Fettabscheidegrad. Wir empfehlen, die Fettfilter alle 2 Monate zu reinigen.

WARNING - Brandgefahr!

Die Fettablagerungen in den Fettfiltern können sich entzünden.

Die Fettfilter regelmäbig reinigen.

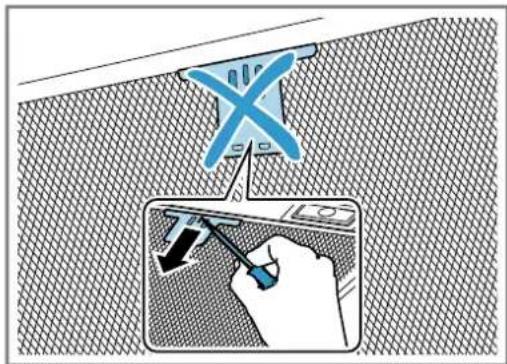

ACHTUNG!

Die Fettfilter konnen durch Einklemmen im Geschirrspulier beschadigt werden.

Die Fettfilter nicht einklommen.

Hinweis: Bei der Reinigung des Fettfilters im Geschirsspüler können leichte Verfährungen auftreten. Die Verfährungen haben keinen Einfluss auf die Funktion der Fettfilter.

Voraussetzung: Die Fettfilter sind ausgebaut.

"Fettfilter ausbauen", Seite 7

1. Die Informationen zu den Reinigungsmitteln beachten.

"Reinigungsmittel",Seite 6

1. Die Fettfilter locker in den Geschirrspüler stellen. Stark verschutzte Fettfilter nicht mit Geschirr reinigen. Bei hartnäckigem Schutz einen Fettlöser verwenden. Fettlöser erhalten Sie beim Kundendienst oder im Online-Shop.
2. Den Geschirrspüler starten. Bei der Temperatureinstellung maximal 70^ wahlen.
3. Die Fettfilter abtropfen setzen.

8.8 Fettfilter einbauen

1. ACHTUNG!

Herabfallende Fettfilter konnen das darunterliegende Kochfeld beschädigden.

• Mit einer Hand unter den Fettfilter fassen.

Hinweis: Die korrekte Lage der Fettfilter beachten.

Den Fettfilter einsetzen.

1. Die Verriegelung an dem Fettfilter einrasten.

1. Falls der Fettfilter falsch eingesetzt wurde, die Verriegelung vorsichtig nach vorne drücken, den Fettfilter entnehmer und korrekt einsetzen.

9 Störungen beheben

Kleinere Störungen an Ihr gemäß können Sie selbst beheben. Nutzen Sie die Informationen zur Störungsbehebung, bevor Sie den Kundendienst Kontaktieren. So vermeiden Sie unnottige Kosten.

WARNING - Verletzungsgefahr!

Unsachgemäß Reparaturen sind gefährlich.

• Nur geschultes Fachpersonal darf Reparaturen am Gerät durchführren.
• Wenn das Gerät defekt ist, den Kundendienst rufen. → "Kundendienst", Seite 9

WARNING - Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefährlich.

• Nur dafür geschultes Fachpersonalarf Reparaturen am Gerät durchführren.
• Nur Original-Ersatzteile * dürfen zur Reparatur des Gerats verwendet werden.
• Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

9.1 Funktionstörungen

Störung Ursache und Störungsbehebung

Gerät faktioniert nicht.	Netzstecker der Netzanschlussleitung ist nicht eingesteckt. → Schließen Sie das Gerät am Stromnetz an.
	Sicherung im Sicherungskosten hat ausgelöst. → Prufen Sie die Sicherung im Sicherungskosten.
	Stromversorgung ist ausgefallen. → Prufen Sie, ob die Raumbeleuchtung oder andere Geräte im Raum Funktionieren.
LED-Beleuchtung faktioniert nicht.	Unterschiedliche Ursachen sind möglich. → Defekte LED-Leuchten)dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstalleur) gewechselt werden. → Rufen Sie den Kundendienst. → "Kundendienst", Seite 9
Die Tastenbeuch-tung faktioniert nicht.	Die Steuereinheit ist defekt. → Rufen Sie den Kundendienst. → "Kundendienst", Seite 9

10 Entsorgen

10.1 Altgerät entsorgen

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.

1. Den Netzstecker der Netzanschlussleitung ziehen.
2. Die Netzanschlussleitung durchtrennen.
3. Das Gerät umweltgerecht entsorgen. Informationen über aktuelle Entsorgungswege erhalten Sie bei Ihr dem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

11 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Okodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihr's Geräts innerhalb des Europäischen Wirtschaftsaums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillerte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.

Wenn Sie den Kundendienst Kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts. Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

11.1 Erzeugnisnummer (E-Nr.) und Fertigungsummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) finden Sie auf dem Typenschild des Geräts.

Das Typenschild befindet sich je nach Modell:

• im Innenraum des Geräts (dazu die Fettfilter ausbauen).
• auf der Oberseite des Geräts.

Um ihre Gerätedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

12 Zubehör

Zubehor können Sie beim Kundendienst, im Fachhandel oder im Internet kaufen. Verwenden Sie nur Originalzubehör, da diese genau auf Ihr Gerät abgestimmt ist.

Zubehor ist gerätespezifisch. Geben Sie beim Kauf immer die genaue Bezeichnung (E-Nr.) Ihres Geräts an. Seite 10

Welches Zubehor für Ihr Gerät verfügbar ist, erfahren Sie in unserem Katalog, im Online-Shop oder beim Kundendienst.

www.viva-home.info

Standard Umluftset (Schrägese)	JZ51AIU0X1
Standard Umluftset ka-minlos (Schrägese)	JZ51AIT0X0
Standard Geruchsfilter (Ersatz, Schrägese)	JZ51AIA0X0
Clean Air Plus Umluftset (Schrägese)	JZ51AIL1X6
Clean Air Plus Umluftset kaminlos (Schrägese)	JZ51AIV1X6
Clean Air Plus Geruchsfil-ter (Ersatz)	JZ51AIB1X6

13 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

13.1 Lieferumfang

Prufen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

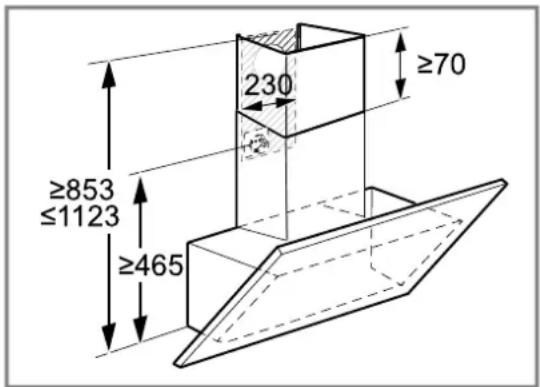

13.2 Gerätemaße

Hierfindensie dieMaBe desGerats.

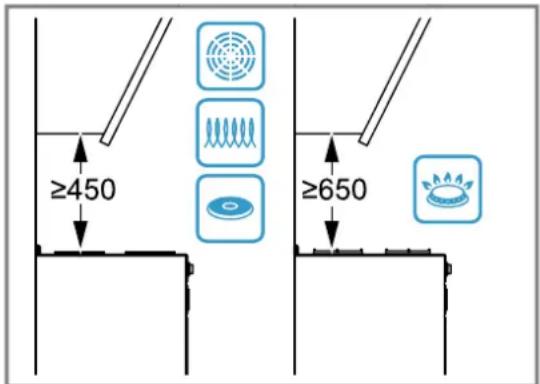

13.3 Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

13.4 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

WARNING - Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungslauf aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschreiben Böhnungen, z. B. in Turen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmaerkasten al-lein stellt die Einhaltung des Grenzwertes nicht sicher.
  Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.
  Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

• Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
Die Abluft nicht in einen Schacht abgeben, der zur Entlüfung von Aufstellungsraumen von Feuerstätten dient.
Soll die Abluft in einen Rauchkamin oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

#

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len halten.

#

WARNING - Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hit-zestau zu vermeiden.
- Beachten Sie die Angaben zu ihren Kochgeräten. Falls die Installationsanweisungen der Kochgeräte einen abweichenden Abstand vorgegeben, immer den größeren Abstand berücksichtigten. Werden Gaskochstellen und Elektrokochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Das Gerät nur an einer Seite direkt befinden einem Hochschrank oder einer Wand installieren. Der Abstand zum Hochschrank oder zur Wand muss mind. 50 mm betragen.

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Naze des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
Gerat nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhenden ist. Es darf keinen Funkenflug geben.

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats konnen scharfkantig sein.

Schutzhandschuhe/TRagen.

Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen.

Alle Befestigungselemente müssen fest und sicher montiert werden.

Verletzungsgefahr durch Glassplitter.

Die Filterabdeckung vor Stößen schützen.
Die Filterabdeckung nicht fallen halten.
Bei der Montage eine Schutzbrille trag. Das Gerät ist schwer.
Zum Bewegen des Gerätes sind 2 Personen erforderlich.
Nur geeignete Hilfsmittel verwenden.

Das Gerät ist schwer.

Das Gerätarf nicht direkt in die Gipskartonplatten oder ähnliche Leichtbaustoffemontiert werden.
Fur die ordnungsgemäße Montage, ein ausreichend stabiles, an die baulichen Gegebenheiten und das Gerategewicht angepasstes Material verwenden.

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und konnen zu Fehlfunktionen führen.

Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführren.

Filterabdeckung kann schwingen.

Die Filterabdeckung langsam öffnen.
Die Filterabdeckung nach dem Offnen festhalten, bis sie nicht mehr nachschiingt.

Die Filterabdeckung langsam schlieben. Verletzungsgefahr beim Offnen und Schlieben der Scharniere.

• Nicht in den beweglichen Bereich der Scharniere greifen.

WARNING - Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts können das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder ein-klemmen.

Ein beschädigtes Gerät oder eine beschädigte Netzanschlussleitung ist gefährlich.

• Nie ein beschädigtes Gerät betreiben.
• Nie an der Netzanschlussleitungziehen, um das Gerät vom Stromnetz zu trennen. Immer am Netzstecker der Netzanschlussleitungziehen.
• Wenn das Gerät oder die Netzanschlussleistung beschädigt ist,(sofort den Netzstecker der Netzanschlussleitungziehen oder die Sicherung im Sicherungskosten ausschalten.
  Den Kundendienst rufen. Seite 9 Unsachgemäß Reparaturen sind gefährlich.
  Nur dazu geschultes Fachpersonalarf Reparaturen am Gerat durchfuhren.
  Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
• Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch geschultes Fachpersonal ersetzt werden.

Unsachgemäß Installationen sind gefährlich.

Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betrieben.
Das Gerät nur über eine vorschrifsmäßig installierte Steckdose mit Erdung an ein Stromnetz mit Wechselstrom anschließen.
Das Schutzleitersystem der elektrischen Hausinstallation muss vorschrifsmäßig installiert sein.
- Nie das Gerät über eine externe Schaltvorrichtung versorgen, z. B. Zeitschaltuhr oder Fernsteuerung.
- Wenn das Gerät eingebaut ist, muss der Netzstecker der Netzanschlussleitung frei zugänglich sein. Falls der frei Zugang nicht möglich ist, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Beim Aufstellen des Geräts darauf auf achten, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

13.5 Allgemeine Hinweise

Beachten Sie diese allgemeinen Hinweise bei der Installation.

• Für die Installation mussen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.

• Bei der Ableitung von Abluft,müssen die behördlichen und gesetzlichen Vorschriften, wie z. B. die Landesbauverordnung, beachtet werden.
  Um das Gerät im Servicefall ungehindert zu erreichen, einen leicht zugänglichen Montageort wahren.
  Die Oberflächen des Gerats sind empfindlich. Bei der Montage Beschädigungen vermeiden.

13.6 Einbauempfehlung

Wir empfehlen, das Gerät so aufzehngen, dass die untere Kante des Glasschirms mit der Unterkante der benachbarten Oberschranke eine Linie bildet.

Sicherheitsabstände zum Kochfeld einhalten.
→Seite 11

13.7 Hinweise zum elektrischen Anschluss

Um das Gerät sichere elektrisch anschließen zu konnen, beachten Sie diese Hinweise.

WARNING - Stromschlaggefahr!

Die Trennung des Gerats vom Stromnetz muss jederzeit möglich sein. Das Geratarf nur an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden.

Der Netzstecker der Netzanschlussleitung muss nach dem Einbau des Gerats frei zugänglich sein.
- Ist dies nicht möglich, muss in der festverlegten elektrischen Installation eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installieren.

Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemen.
Die Anschlussdaten dem Typenschild entnahmen. Seite 10
Die Anschlussleitung ist ca. 1,30 m lang.
- Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
Das Gerät während der Montage nicht an Strom anschließen.
- Sicherstellen, dass der Berührungsschutz durch den Einbau gewährleistet ist.

13.8 Hinweise zur Einbausituation

• Dieses Gerät an der Kuchenwand montieren.
  Fur die Montage zusätzlicher Sonderzubehornteile die mortd beiliegende Montageanleitung beachten.
  Das Gerat nur an einer Seite direkt geben einem Hochschrank oder einer Wand installieren. Der Abstand zum Hochschrank oder zur Wand muss mind. 50 mm detragen.
  Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
  Um den Kochdunst optimal zu erfassen, das Gerät mittig über dem Kochfeld montieren.

Abluftmodus

• Wenn Sie das Gerät im Abluftmodus betreiben, muss eine Kaminverblendung montiert werden.

Umluftmodus

• Wenn Sie das Gerät im Umluftmodus betreiben, muss Sonderzubehör montiert werden. Die Dort beiliegende Montageanleitung beachten.
  Fur den Betrieb im Umluftmodus ist die Montageder Kaminverblendung optional.

13.9 Montage

Wand prüfen

1. Die Wand prufen, ob sie waagerecht und ausreichend tragfähig ist.
   Das maximale Gewicht des Gerats beträgt 40kg
2. Die Bohrlochte entsprechend der Schraubenlange bohren.
3. Die beiliegenden Schrauben und Dübel verwenden. Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Für andere Konstruktionen passendes Befestigungsmaterial verwenden, z. B. Gipsplatte, Porenbeton, Poroton-Mauerziegel.
4. Das Gerät mit einem Befestigungsmaterial montieren, das ausreichend stabil sowie an die baulichen Gegebenheiten und das Gerätegewicht angepasst ist.
5. Den Ausschnittbereich auf eine vorhandene Kabelverlegung von weiteren Geräten prüfen.

WandVBorbereiten

1. Hinweise zur Einbausituation beachten. Seite 14
2. Sicherstellen, dass sich im Bereich der Bohrungen keine Stromleitungen, Gasrohe oder Wasserrohe befinden.
3. Um Beschädigungen zu vermeiden, das Kochfeld abdecken.
4. Die Position der Dunstabzugshaube ermitteln und die Unterkante des Gerats leicht an die Wand an-zeichen.

Die Mitte vom Kochfeld aus bestimmen.
Die Sicherheitsabstände zum Kochfeld einhalten.
→Seite 11

Wir empfehlen, die Dunstabzugshaube so aufzuhagen, dass die untere Kante des Glasschirms mit der Unterkante der benachbarten Oberschranke eine Linie bildet.

1. Die Schablone an die vorgezeichnete Linie anlagen und fixieren.
2. Die Positionen für die Schrauben anziehnen.

3. Für die Montage mit Kaminverblendung, die Schablone an der vorgegebenen Schnittlinie trennen.

4. Die LÖcher mit 8 mm und Bohrtiefe 80 mm für die Befestigungen bohren.

5. Die Schablone entfern.
6. Die Dübel wandbündig einsetzen.

Variante A: Flache Dunstabzugshaube mit Kaminverblendung

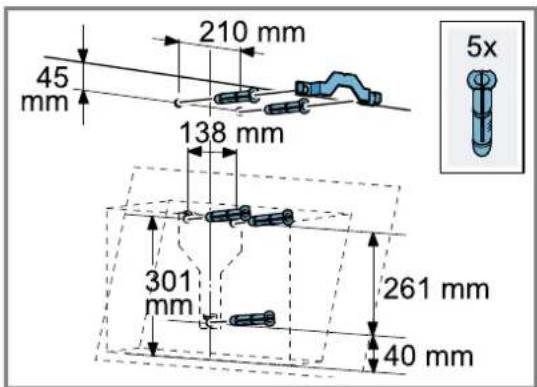

Variante B: Schräge Dunstabzugshaube mit Kaminverblendung

Variante A: Flache Dunstabzugshaube ohne Kaminverblendung

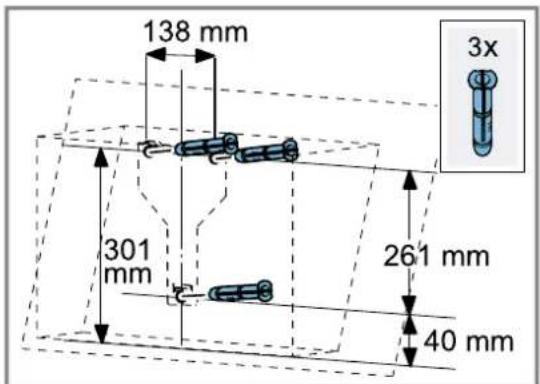

Variante B: Schräge Dunstabzugshaube ohne Kaminverblendung

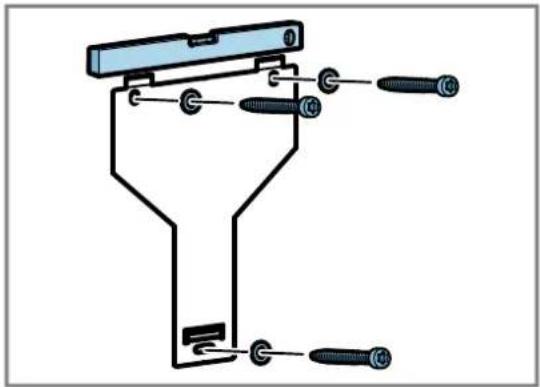

Geräteaufhängung montieren

1. Die Geräteaufhängung für die Dunstabzugshaube handfest anschrauben.
2. Mit einer Wasserwaage die Geräteaufhängung waagrecht ausrichten und festschrauben.

Gerat montieren

1. Die Schutzfolie an der Rückseite abziehen.
2. Nach der Montage die Schutzfolie vollständig abziehen.
3. Das Gerät so in die Geräteaufhängung hängen, dass es fest einrastet.
4. Um das Gerät auszurichten, das Gerät bei Bedarf nach rechts oder links schieben.
5. Die Sicherungsschrauben festziehen.

Wenn Sie eine Kaminverblendung montieren, den Winkel einbauen und beim Festziehen der Schrauben festhalten.

Verrohrung

Abluftmodus

• Wenn Sie das Gerät im Abluftmodus betreiben, muss eine Kaminverblendung montiert werden.

Umluftmodus

• Wenn Sie das Gerät im Umluftmodus betreiben, muss Sonderzubehör montiert werden. Die Dort beigende Montageanleitung beachten.
  Fur den Betrieb im Umluftmodus ist die Montageder Kaminverblendung optional.

Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den Anschlussbereich vorher glätten.

Wir empfehlen die Verrohrung mit einem Abluftrohr 150mm

Abluftverbindung herstellen (Abluftrohr 0 150 mm)

1. Das Abluftrohr am Luftstutzen befestigen.
2. Die Verbindung zur Abluftöffnung herstellen.
3. Die Verbindungsstellen abdichten.

Abluftverbindung herstellen (Abluftrohr 0 120 mm)

1. Den Reduzierstutzen am Luftstutzen befestigen.
2. Das Abluftrohr am Luftstutzen befestigen.
3. Die Verbindung zur Abluftöffnung herstellen.
4. Die Verbindungsstellen abdichten.

Kaminverblendung montieren

WARNING - Verletzungsgefahr!

Bauteile innerhalb des Gerats konnen scharfkantig sein.

Schutzhandschuheragen.

WARNING - Stromschlaggefahr!

Scharfkantige Bauteile innerhalb des Geräts konnen das Anschlusskabel beschädigen.

Das Anschlusskabel nicht knicken oder einklemen.
1. Den Haltewinkel für die Kaminverblendung an die Wand schrauben.
2. Um die Kaminverblendungen zu trennen, das Klebeband entfern den oder die Kaminverblendung aus der Schutzverpackung besteht.
3. Sofernvorhanden die Schutzfolien an beiden Kaminverblendungen entfern.
4. Die obere Kaminverblendung mit den 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Hinweis: Um Kratzer zu vermeiden, welche Tücher als Schutz über die Kanten der äußeren Kaminverblendung legen.

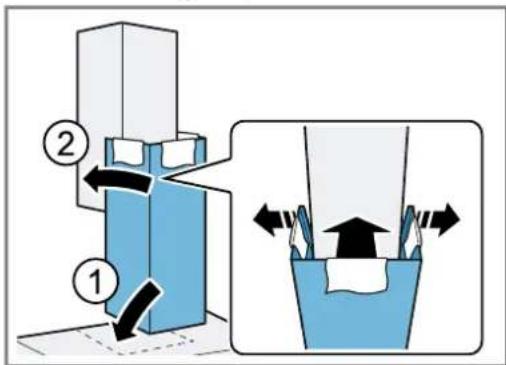

Die untere Kaminverblendung auf dem Gerät aufsetzen und leicht auseinanderziehen. ①

de Montageanleitung

1. Dieunte Kaminverblendung uber die obere Kaminverblendung stulpen.②

1. Dieunte Kaminverblendung am unteren Haltewinkel einklipsen.

Darauf achten, dass die Anschlusskabel nicht eingeklemmt sind.

1. Die Tücher vorsichtig entfernen.

Table of contents

INFORMATION FOR USE

De vetafzettingen in de vetfilters können ontbranden.

De vetfilters regelmatig reinigen.

De vetafzettingen in de vetfilters können ontbranden.

De vetfilters regelmatig reinigen.

LET OP!

De vetfilters nicht inklemmen.

Teruggezogen verbrandingsgassen können leiden tot vergifting.

Teruggezogen verbrandingsgassen können leiden tot vergifting.
