BEDIENUNGSANLEITUNG CD629650 CONSTRUCTA

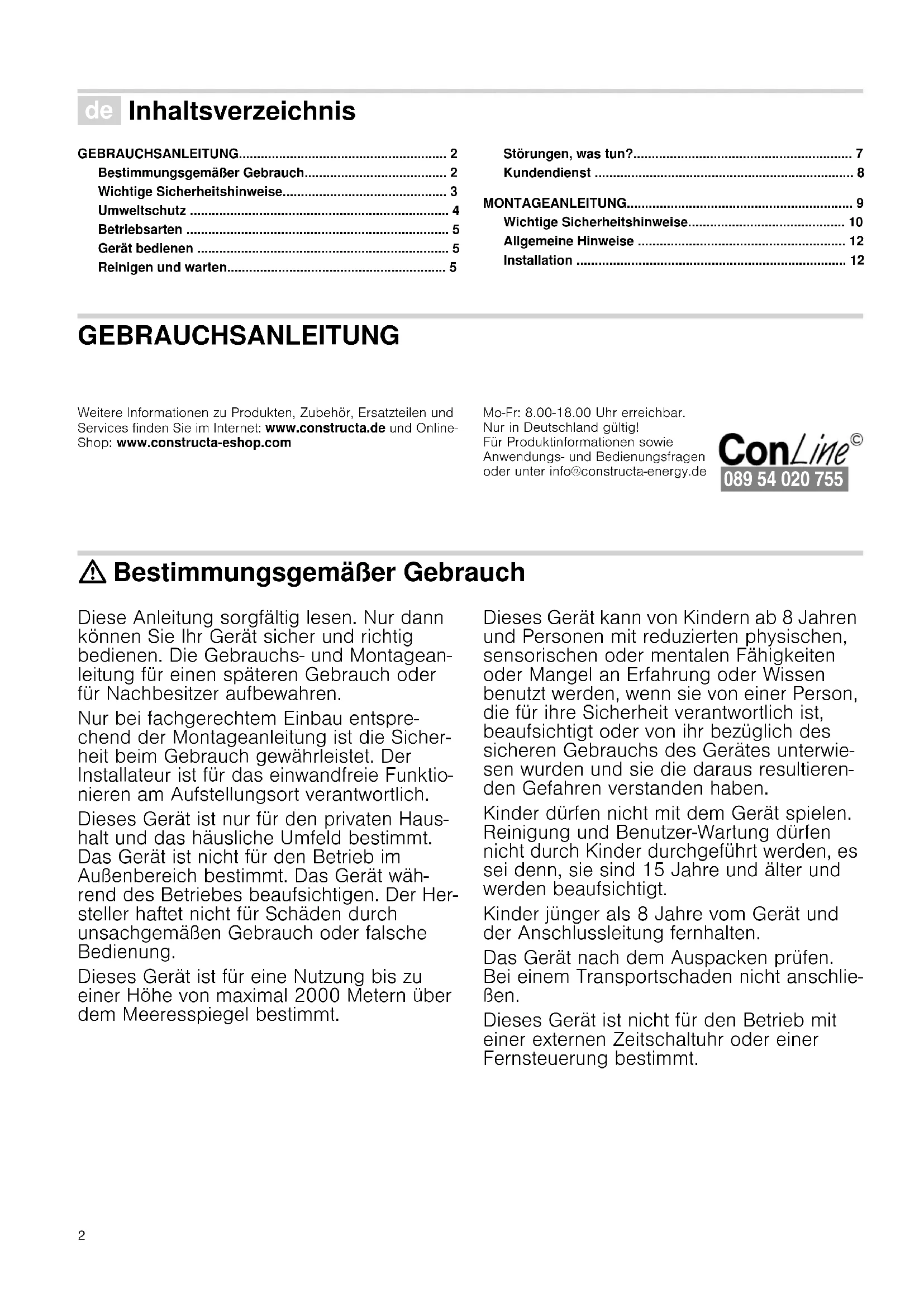

• [de] Gebrauchs- und Montageanleitung 2 [en] Instructions for installation and use 15 [fr] Notice d’utilisation et de montage 28 [nl] Gebruiksaanwijzing en installatievoorschrift 41 Dunstabzugshaube Extractor hood Hotte Afzuigkap2 Ø Inhaltsverzeichnis [de]Gebr auc hs- und Mont agea nl e i t ung GEBRAUCHSANLEITUNG p. 2
• Bestimmungsgemäßer Gebrauch p. 2
• Wichtige Sicherheitshinweise p. 3
• Umweltschutz p. 4
• Betriebsarten p. 5
• Gerät bedienen p. 5
• Reinigen und warten p. 5
• Störungen, was tun? p. 7
• Kundendienst p. 8
• MONTAGEANLEITUNG p. 9
• Wichtige Sicherheitshinweise p. 10
• Allgemeine Hinweise p. 12
• Installation GEBRAUCHSANLEITUNG Produktinfo Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.constructa.de und Online- Shop: www.constructa-eshop.com Mo-Fr: 8.00-18.00 Uhr erreichbar. Nur in Deutschland gültig! Für Produktinformationen sowie Anwendungs- und Bedienungsfragen oder unter info@constructa-energy.de : Bestimmungsgemäßer Gebrauch Best i mmungsgemäßer Gebr auc h Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montagean- leitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Nur bei fachgerechtem Einbau entspre- chend der Montageanleitung ist die Sicher- heit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktio- nieren am Aufstellungsort verantwortlich. Dieses Gerät ist nur für den privaten Haus- halt und das häusliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät wäh- rend des Betriebes beaufsichtigen. Der Her- steller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung. Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und sie die daraus resultieren- den Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 15 Jahre und älter und werden beaufsichtigt. Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlie- ßen. Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt. p. 12

: Wichtige Sicherheitshinweise Wichtige Sicherheitshinwei se Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefähr- lich. Kinder nie mit Verpackungsmaterial spielen lassen. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver- wendet wird. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Auf- stellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohn- räume zurückgesaugt.

Es muss daher immer für ausreichende Zuluft gesorgt werden.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann mög- lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ- men kann. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vor- schlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reini- gen. Gerät nie ohne Fettfilter betreiben. Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flam- bieren). Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abde- ckung vorhanden ist. Es darf keinen Fun- kenflug geben. Brandgefahr!

Heißes Öl und Fett entzündet sich schnell. Heißes Öl und Fett nie unbeaufsichtigt las- sen. Nie ein Feuer mit Wasser löschen. Kochstelle ausschalten. Flammen vorsich- tig mit Deckel, Löschdecke oder Ähnli- chem ersticken. Brandgefahr!

Gas-Kochstellen ohne aufgesetztes Koch- geschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungs- gerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben. Brandgefahr!

Bei gleichzeitigem Betrieb mehrerer Gas- Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleich- zeitig mit größter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern. Verbrennungsgefahr! Die zugänglichen Teile werden im Betrieb heiß. Nie die heißen Teile berühren. Kinder fernhalten.4 Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tra- gen. Verletzungsgefahr!

Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen. Verletzungsgefahr!

Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risiko- gruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. Stromschlaggefahr!

Ein defektes Gerät kann einen Strom- schlag verursachen. Nie ein defektes Gerät einschalten. Netzstecker ziehen oder Sicherung im Sicherungskasten aus- schalten. Kundendienst rufen. Stromschlaggefahr!

Unsachgemäße Reparaturen sind gefähr- lich. Nur ein von uns geschulter Kunden- dienst-Techniker darf Reparaturen durchführen und beschädigte Anschluss- leitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kun- dendienst rufen. Stromschlaggefahr!

Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hoch- druckreiniger oder Dampfreiniger verwen- den. Ursachen für Schäden Achtung! Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu ver- meiden. Kondenswasser kann zu Korrosionsschäden führen. Defekte Lampen immer sofort austauschen, um eine Überlas- tung der restlichen Lampen zu verhindern. Beschädigungsgefahr durch eindringende Nässe in die Elektro- nik. Bedienelemente nie mit nassem Tuch reinigen. Oberflächenbeschädigung durch falsche Reinigung. Edel- stahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden. Oberflächenbeschädigung durch scharfe oder scheuernde Rei- nigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden. Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälle). Beschädigungsgefahr durch falsche Beanspruchung von Desi- gnelementen. Nicht an Designelementen ziehen. Keine Gegen- stände auf Designelemente stellen oder an diese anhängen. Achtung! Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteteilen entfernen. Umweltschutz Umwel t schut z Ihr neues Gerät ist besonders energieeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit Ihrem Gerät noch mehr Ener- gie sparen können und wie Sie das Gerät richtig entsorgen. Energiesparen ■ Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräu- schen arbeitet. ■ Lüfterstufe an die Intensität der Kochdünste anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine kleinere Lüfter- stufe bedeutet einen geringeren Energieverbrauch. ■ Bei intensiven Kochdünsten frühzeitig eine höhere Lüfterstufe wählen. Bereits in der Küche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich. ■ Dunstabzugshaube ausschalten, wenn sie nicht mehr benö- tigt wird. ■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird. ■ Filter in den angegebenen Abständen reinigen bzw. wech- seln, um die Wirksamkeit der Lüftung zu erhöhen und eine Brandgefahr zu vermeiden. Umweltgerecht entsorgen Entsorgen Sie die Verpackung umweltgerecht. Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikalt- geräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gül- tige Rücknahme und Verwertung der Altgeräte vor.5 Betriebsarten Betri ebsart en Abluftbetrieb Hinweis. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. ■ Soll die Abluft in einen Rauch- oder Abgaskamin geführt wer- den, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden. ■ Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden. Umluftbetrieb Hinweis: Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauen. Die verschiedenen Möglich- keiten das Gerät im Umluftbetrieb zu betreiben, entnehmen Sie der Prospektur oder fragen Sie Ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kunden- dienst oder im Online-Shop. Gerät bedienen Ger ät bedi en en Diese Anleitung gilt für mehrere Gerätevarianten. Es ist mög- lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst einige Minuten nach Kochende wieder aus. Der Küchendunst wird so am wirkungsvollsten beseitigt. Bedienfeld Lüfter einstellen Einschalten Taste 1, 2 oder 3 drücken. Hinweis: Falls mehrere Tasten gedrückt sind, ist immer die höchste der angewählten Lüfterstufen aktiv. Ausschalten Alle aktivierten Lüfterstufen einzeln ausschalten. Dazu Taste 3,2 und/oder 1 drücken. Beleuchtung Die Beleuchtung können Sie unabhängig von der Lüftung ein- und ausschalten. Drücken Sie die Taste A. Reinigen und warten Rei ni gen und war t en : Verbrennungsgefahr! Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen lassen. : Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursa- chen. Gerät nur mit einem feuchten Tuch reinigen. Vor der Rei- nigung Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. : Stromschlaggefahr! Eindringende Feuchtigkeit kann einen Stromschlag verursa- chen. Keinen Hochdruckreiniger oder Dampfreiniger verwen- den. : Verletzungsgefahr! Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Achtung! Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteteilen entfernen. Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet. Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Küche zurückgeführt. Erläuterung 1 Lüfterstufe Ein / Aus 2 Lüfterstufe Ein / Aus 3 Lüfterstufe Ein / Aus A Licht Ein/Aus

Reinigungsmittel Damit die unterschiedlichen Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Anga- ben in der Tabelle. Verwenden Sie ■ keine scharfen oder scheuernden Reinigungsmittel, z.B. Scheuerpulver oder Scheuermilch, ■ keine stark alkoholhaltigen Reinigungsmittel, ■ keine harten Scheuerkissen oder Putzschwämme, ■ keine Hochdruckreiniger oder Dampfreiniger, ■ keine kalklösenden Reinigungsmittel, ■ keine aggressiven Allzweckreiniger, ■ kein Backofenspray. Hinweis: Neue Schwammtücher vor Gebrauch gründlich aus- waschen. Hinweis: Alle Anweisungen und Warnungen beachten, die den Reinigungsmitteln beiliegen. Metallfettfilter ausbauen

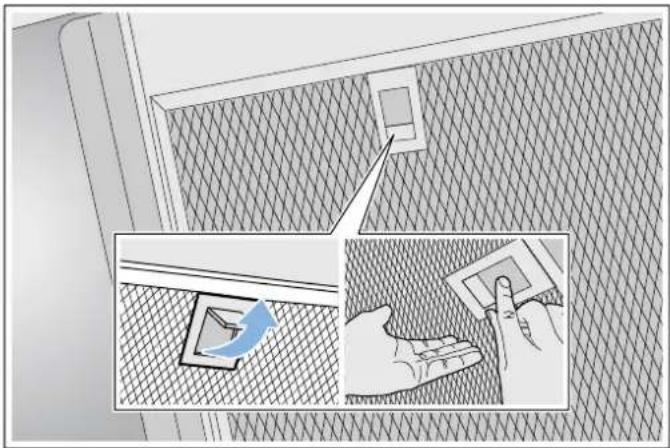

1. Verriegelung öffnen und den Metallfettfilter herunterklappen.

Dabei mit der anderen Hand unter den Metallfettfilter fassen.

2. Metallfettfilter aus der Halterung herausnehmen.

Hinweise ■ Fett kann sich unten im Metallfettfilter ansammeln. ■ Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden. Metallfettfilter reinigen Diese Anleitung gilt für mehrere Gerätevarianten. Es ist mög- lich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. : Brandgefahr! Die Fettablagerungen im Fettfilter können sich entzünden. Fett- filter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben. Hinweise ■ Verwenden Sie keine aggressiven, säure- oder laugenhalti- gen Reinigungsmittel. ■ Wir empfehlen, die Fettfilter alle zwei Monate zu reinigen. ■ Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen. ■ Die Metallfettfilter können Sie in der Geschirrspülmaschine oder von Hand reinigen. Von Hand: Hinweis: Bei hartnäckigem Schmutz können Sie einen speziel- len Fettlöser verwenden. Er kann über den Online-Shop bestellt werden. ■ Die Metallfettfilter in heißer Spüllauge einweichen. ■ Zur Reinigung eine Bürste verwenden und danach die Filter gut ausspülen. ■ Die Metallfettfilter auf einer saugfähigen Unterlage abtropfen lassen. In der Geschirrspülmaschine: Hinweis: Bei der Reinigung in der Geschirrspülmaschine kön- nen leichte Verfärbungen auftreten. Verfärbungen haben keinen Einfluss auf die Funktion der Metallfettfilter. ■ Haushaltsüblichen Geschirrreiniger verwenden. ■ Stark verschmutzte Metallfettfilter nicht zusammen mit Geschirr reinigen. ■ Die Metallfettfilter locker in die Geschirrspülmaschine stellen. Die Metallfettfilter nicht einklemmen. ■ Bei der Temperatureinstellung maximal 50°C wählen. Bereich Reinigungsmittel Edelstahl Heiße Spüllauge: Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. Edelstahlflächen nur in Schliffrichtung reinigen. Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünn auftragen. Lackierte Oberflä- chen Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Keinen Edelstahlreiniger verwenden. Aluminium und Kunststoff Heiße Spüllauge: Mit einem weichen Tuch reinigen. Glas Glasreiniger: Mit einem weichen Tuch reinigen. Kei- nen Glasschaber verwenden. Bedienelemente Heiße Spüllauge: Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. Stromschlaggefahr durch eindringende Nässe. Beschädigungsgefahr der Elektronik durch eindringende Nässe. Bedienelemente nie mit nassem Tuch reinigen. Keinen Edelstahlreiniger verwenden.7 Metallfettfilter einbauen : Verletzungsgefahr! Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Hinweis: Alle zugänglichen Gehäuseteile reinigen.

1. Metallfettfilter einsetzen und Verriegelung einrasten. Dabei

mit der anderen Hand unter den Metallfettfilter fassen. Hinweis: Die korrekte Lage der Metallfettfilter beachten.

2. Falls der Metallfettfilter nicht korrekt eingesetzt wurde, die

Verriegelung öffnen und den Metallfettfilter korrekt einsetzen. Störungen, was tun? Störungen, was tun? Oft können Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise. : Stromschlaggefahr! Unsachgemäße Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchfüh- ren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Siche- rungskasten ausschalten. Kundendienst rufen. Störungstabelle LED-Leuchten Defekte LED-Leuchten dürfen nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elekt- roinstallateur) ausgetauscht werden. : Verletzungsgefahr! Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen. Störung Mögliche Ursa- che Lösung Gerät funktio- niert nicht Stecker ist nicht eingesteckt Gerät am Stromnetz anschließen Stromausfall Prüfen, ob andere Küchengeräte funktionie- ren Sicherung defekt Im Sicherungskasten prü- fen, ob die Sicherung für das Gerät in Ordnung ist Die Beleuch- tung funktio- niert nicht. Die LED-Leuch- ten sind defekt. Rufen Sie den Kunden- dienst. Die Tastenbe- leuchtung funk- tioniert nicht. Die Steuerein- heit ist defekt. Rufen Sie den Kunden- dienst.8 Kundendienst Kundendi enst Geben Sie beim Anruf bitte die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD-Nr.) an, damit wir Sie qualifiziert betreuen können. Das Typenschild mit den Nummern finden Sie im Innenraum des Gerätes (dazu Metallfettfilter ausbauen). Damit Sie bei Bedarf nicht lange suchen müssen, können Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kun- dendienstes eintragen. Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kostenlos ist. Die Kontaktdaten aller Länder für den nächstgelegenen Kun- dendienst finden Sie hier bzw. im beiliegenden Kundendienst- Verzeichnis. Reparaturauftrag und Beratung bei Störungen Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni- kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind. Zubehör (nicht im Lieferumfang enthalten) Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehör aufgeführt ist, das nicht auf Ihr Gerät zutrifft. Hinweis: Beachten Sie die Montageanleitung im Zubehör.

E-Nr. FD-Nr. Kundendienst O A 0810 550 533 D 089 54 020 755 CH 0848 840 040 Zubehör Bestellnummer Starter Set für Umluftbetrieb Wechselfilter für Starter Set

CleanAir Umluftmodul Wechselfilter für CleanAir Umluftmodul (nicht regenerierbar) CZ5270X0 CZ5170X1 Wechselfilter für CleanAir Umluftmodul (regenerierbar)

MONTAGEANLEITUNG Montageanleitung Mont ageanl ei t ung

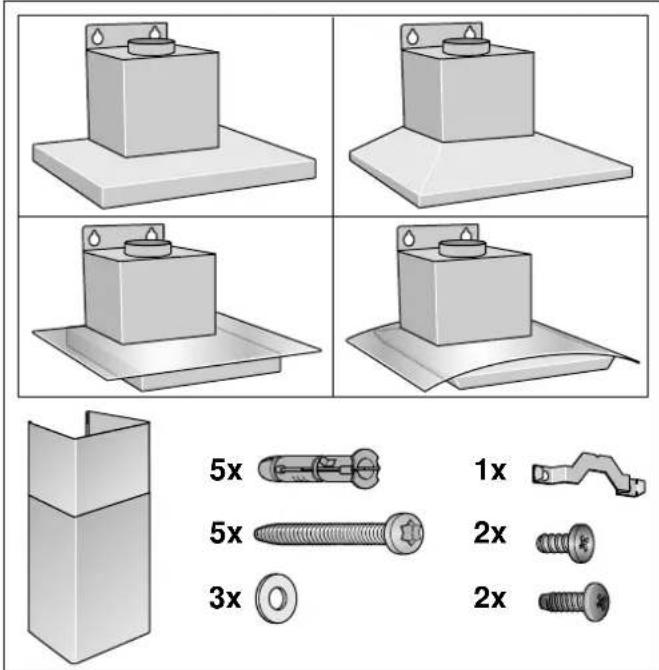

■ Dieses Gerät wird an der Wand installiert. ■ Für zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb) die dort beiliegende Installationsanleitung beachten. ■ Die Oberflächen des Gerätes sind empfindlich. Bei der Instal- lation Beschädigungen vermeiden. : Wichtige Sicherheitshinweise Wichtige Sicherheitshinwei s e Diese Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedienen. Die Gebrauchs- und Montagean- leitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren. Das Gerät nach dem Auspacken prüfen. Bei einem Transportschaden nicht anschlie- ßen. Nur bei fachgerechtem Einbau entspre- chend der Montageanleitung ist die Sicher- heit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktio- nieren am Aufstellungsort verantwortlich. Die Oberflächen des Gerätes sind empfind- lich. Bei der Installation Beschädigungen vermeiden. Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle ent- sprechen. Für die Installation müssen die aktuell gülti- gen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden. Brandgefahr!

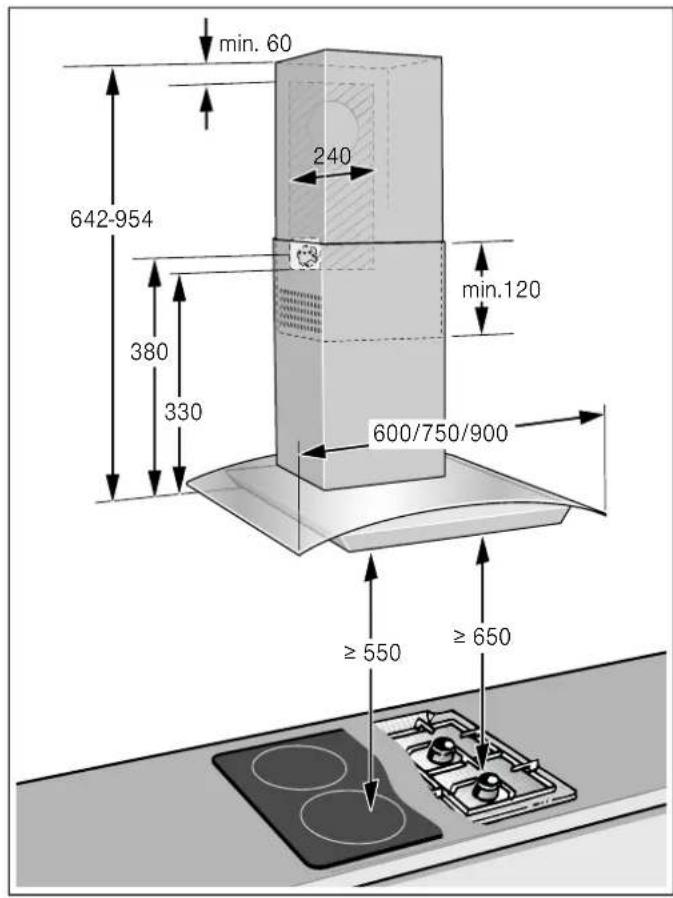

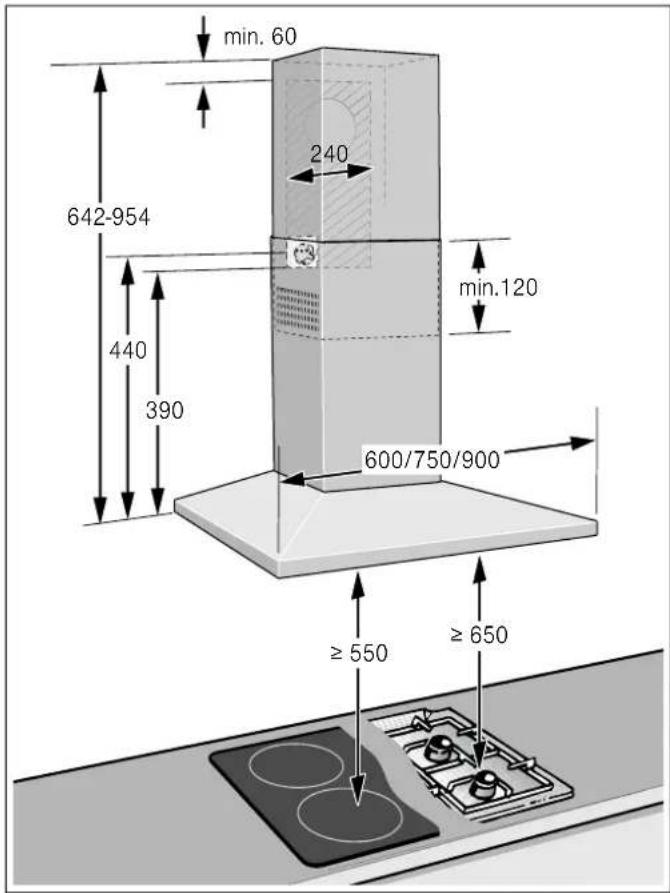

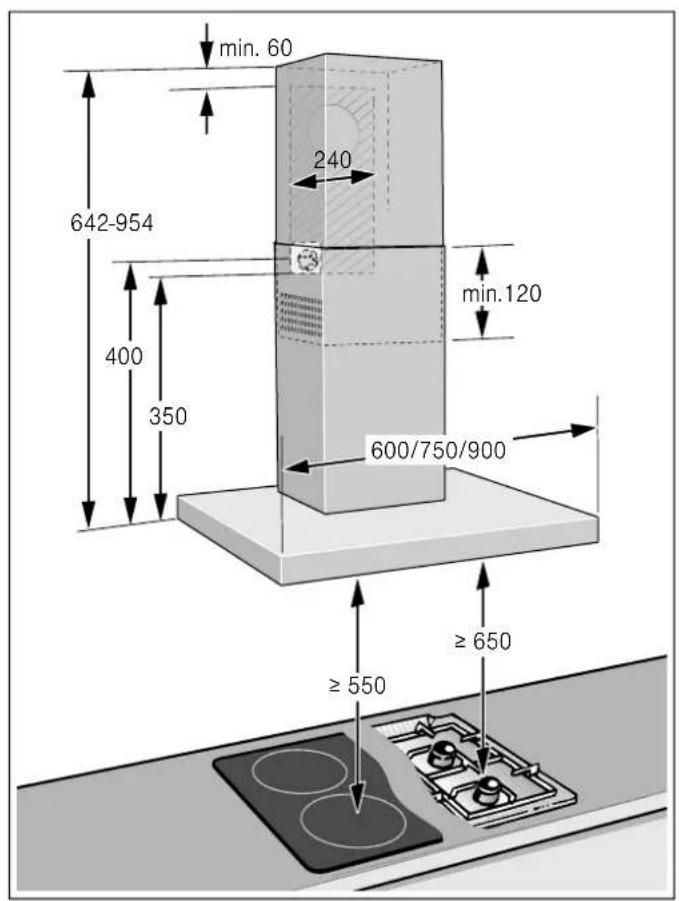

Die Fettablagerungen im Fettfilter können sich entzünden. Die vorgegebenen Sicher- heitsabstände müssen eingehalten wer- den, um einen Hitzestau zu vermeiden. Beachten Sie die Angaben zu Ihrem Koch- gerät. Werden Gas- und Elektro-Kochstel- len zusammen betrieben, gilt der größte angegebene Abstand. Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden. In der Nähe des Gerätes nie mit offener Flamme arbeiten (z.B. flambie- ren). Gerät nur dann in der Nähe einer Feu- erstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlos- sene, nicht abnehmbare Abdeckung vorhan- den ist. Es darf keinen Funkenflug geben. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstel- lungsräumen von Feuerstätten dient, abge- geben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornstein- fegermeisters eingeholt werden.

[[11 Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte ver- wendet wird. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Auf- stellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohn- räume zurückgesaugt.

Es muss daher immer für ausreichende Zuluft gesorgt werden.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Ein gefahrloser Betrieb ist nur dann mög- lich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströ- men kann. Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vor- schlägt. Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich. Lebensgefahr! Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Bei Installation einer Lüftung mit einer kamingebundenen Feuer- stelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden. Verletzungsgefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen. Verletzungsgefahr!

Ist das Gerät nicht ordnungsgemäß befes- tigt, kann es herabfallen. Alle Befesti- gungselemente müssen fest und sicher montiert werden. Verletzungsgefahr!

Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden. Verletzungsgefahr!

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen. Stromschlaggefahr!

Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einklemmen. Stromschlaggefahr!

Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der fest- verlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen wer- den. Nur eine Elektrofachkraft darf die fest- verlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutz- schalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren. Stromschlaggefahr! Unsachgemäße Reparaturen sind gefähr- lich. Nur ein von uns geschulter Kunden- dienst-Techniker darf Reparaturen durchführen und beschädigte Anschlusslei- tungen austauschen. Ist das Gerät defekt, Netzstecker ziehen oder Sicherung im Sicherungskasten ausschalten. Kunden- dienst rufen. Erstickungsgefahr! Verpackungsmaterial ist für Kinder gefähr- lich. Kinder nie mit Verpackungsmaterial spielen lassen.12 Allgemeine Hinweise Allgemei ne Hinwei se Wand überprüfen ■ Die Wand muss eben, senkrecht und ausreichend tragfähig sein. ■ Die Tiefe der Bohrlöcher muss der Länge der Schrauben ent- sprechen. Die Dübel müssen einen festen Halt haben. ■ Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden. ■ Das max. Gewicht der Dunstabzugshaube beträgt 40 kg. Elektrischer Anschluss : Stromschlaggefahr! Bauteile innerhalb des Gerätes können scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel wäh- rend der Installation nicht knicken oder einklemmen. Die erforderlichen Anschlussdaten stehen auf dem Typenschild auf der Oberseite des Gerätes. Länge der Anschlussleitung: ca. 1,30 m Dieses Gerät entspricht den EG-Funkentstörbestimmungen. : Stromschlaggefahr! Die Trennung des Gerätes vom Stromnetz muss jederzeit mög- lich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektri- sche Installation ausführen. Wir empfehlen einen Fehlerstrom- schutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren. Installation Installation Installation vorbereiten Achtung! Stellen Sie sicher, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden. Achtung! Je nach Bauform müssen Bohrlöcher unterschiedlich gesetzt werden. Vor der Montage die Bauform der Dunstabzugshaube beachten.

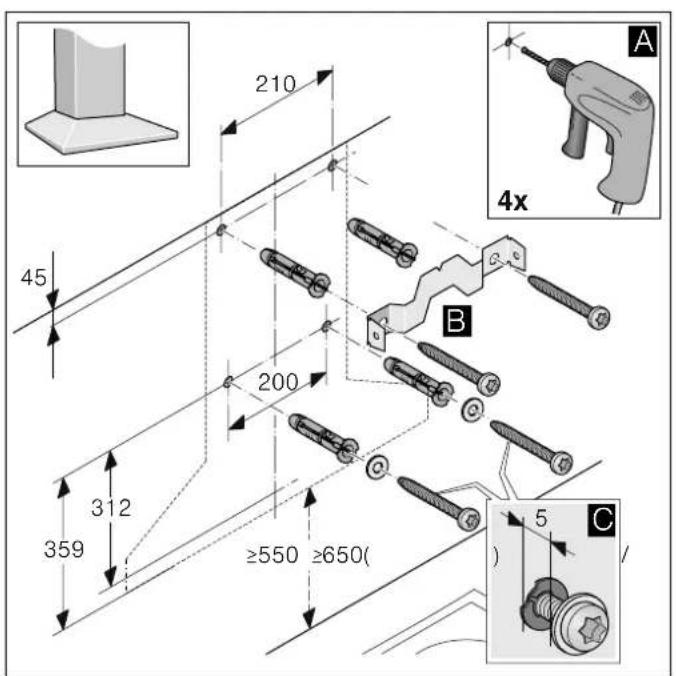

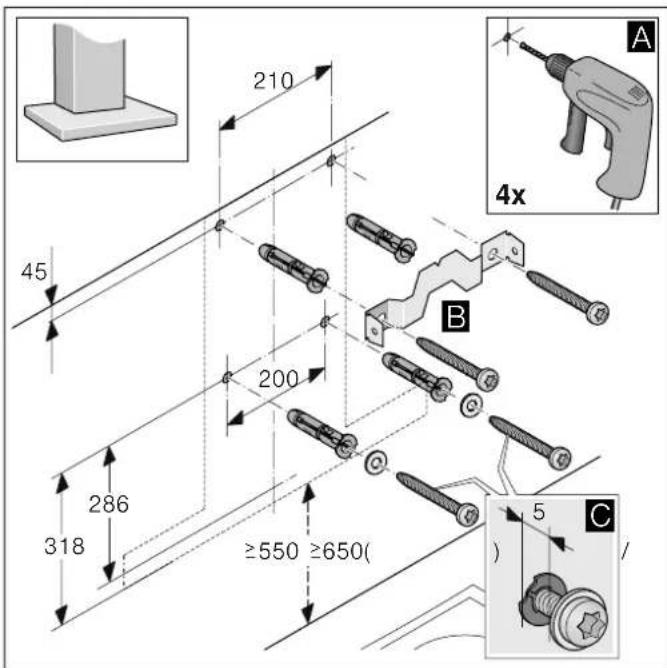

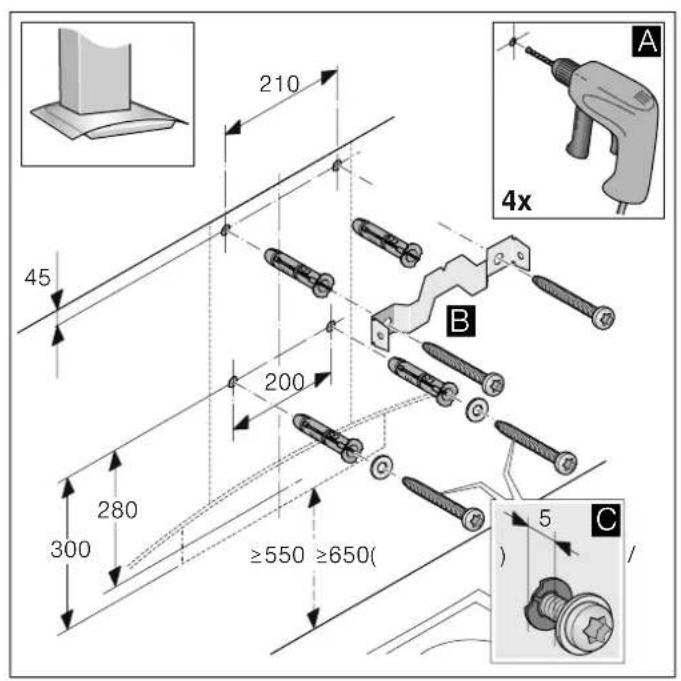

1. Von der Decke bis zur Unterkante der Dunstabzugshaube

eine senkrechte Mittellinie an die Wand zeichnen.

2. Positionen für die Schrauben und die Kontur des Einhänge-

bereiches anzeichnen.

3. Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und die

Dübel wandbündig eindrücken. ¨

4. Haltewinkel für die Kaminverblendung anschrauben. ©5. 2 Befestigungsschrauben mit Unterlegscheiben bis auf

ca. 5 mm eindrehen. ª

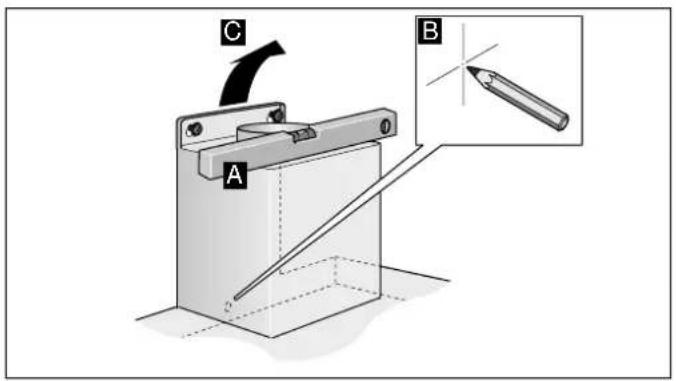

1. Gerät aufhängen und ausrichten. ¨2. Die Bohrung für die Sicherungsschraube anzeichnen. ©3. Gerät wieder abhängen. ª

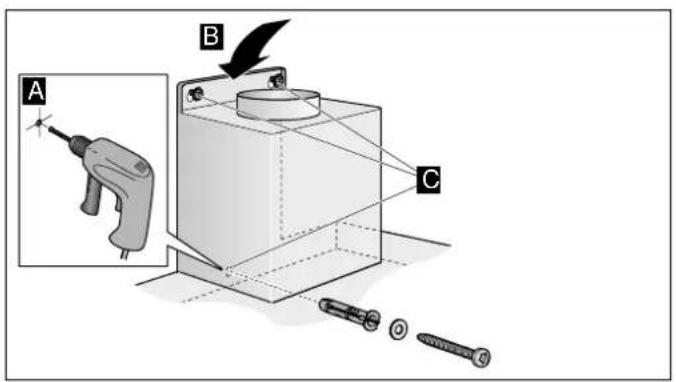

Gerät fertig installieren

1. Das Loch für die Sicherungsschraube Ø 8 mm und Bohrtiefe

80 mm bohren und den Dübel wandbündig eindrücken. ¨

2. Schutzfolie vom Gerät zuerst an der Rückseite und nach der

Montage vollständig abziehen.

3. Gerät aufhängen. ©4. Sicherungsschraube - mit Unterlegscheibe - eindrehen und

alle Schrauben fest anziehen. ª

$14 Abluftleitung Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurück- zuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung. ■ Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradliniges Abluftrohr und einen möglichst großen Rohr- durchmesser. ■ Durch lange raue Abluftrohre, viele Rohrbögen oder Rohr- durchmesser, die kleiner als 150 mm sind, wird die optimale Absaugleistung nicht erreicht und das Lüftergeräusch wird lauter. ■ Die Rohre oder Schläuche zum Verlegen der Abluftleitung müssen aus nicht brennbarem Material sein. Rundrohre Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch mindestens 120 mm. Flachkanäle Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen. Ø 150 mm ca. 177 cm

■ Flachkanäle sollten keine scharfen Umlenkungen haben. ■ Bei abweichenden Rohrdurchmessern Dichtstreifen einset- zen. Gerät anschließen Abluftverbindung herstellen Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbe- reich vorher glätten.

1. Abluftrohr direkt am Luftstutzen befestigen.

2. Verbindung zur Abluftöffnung herstellen.

3. Verbindungsstellen geeignet abdichten.

Stromanschluss herstellen

1. Netzstecker in die Schutzkontaktsteckdose stecken.

2. Bei einem erforderlichen Festanschluss, bitte die Hinweise im

Kapitel Elektrischer Anschluss beachten. Kaminverblendung montieren : Verletzungsgefahr! Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe tragen.

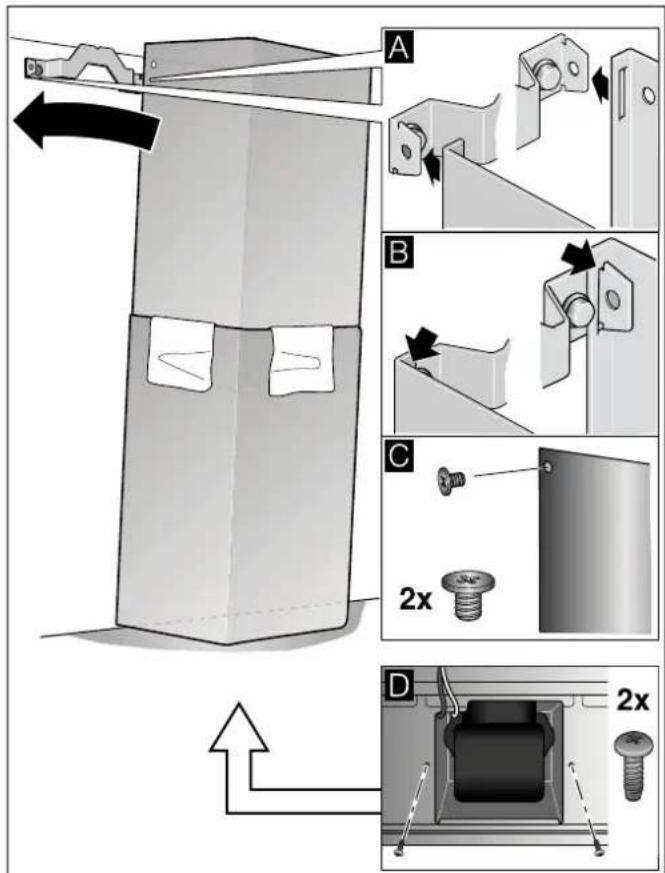

1. Kaminverblendungen trennen.

Dazu das Klebeband abziehen

2. Schutzfolien an beiden Kaminverblendungen abziehen.

3. Kaminverblendungen ineinander schieben.

Hinweise ■ Um Kratzer zu vermeiden, Papier als Schutz über die Kan- ten der äußeren Kaminverblendung legen. ■ Schlitze der inneren Kaminverblendung nach unten.

4. Kaminverblendungen auf dem Gerät aufsetzen.

5. Innere Kaminverblendung nach oben schieben und links und

rechts am Haltewinkel einhängen. ¨

6. Kaminverblendung nach unten einrasten. ©

7. Kaminverblendung mit zwei Schrauben seitlich an den Halte-

8. Äußere Kaminverblendung mit zwei Schrauben von unten am
