BEDIENUNGSANLEITUNG SBSMR5000H STEINBERG

MAGNETRÜHRER MIT HEIZPLATTE

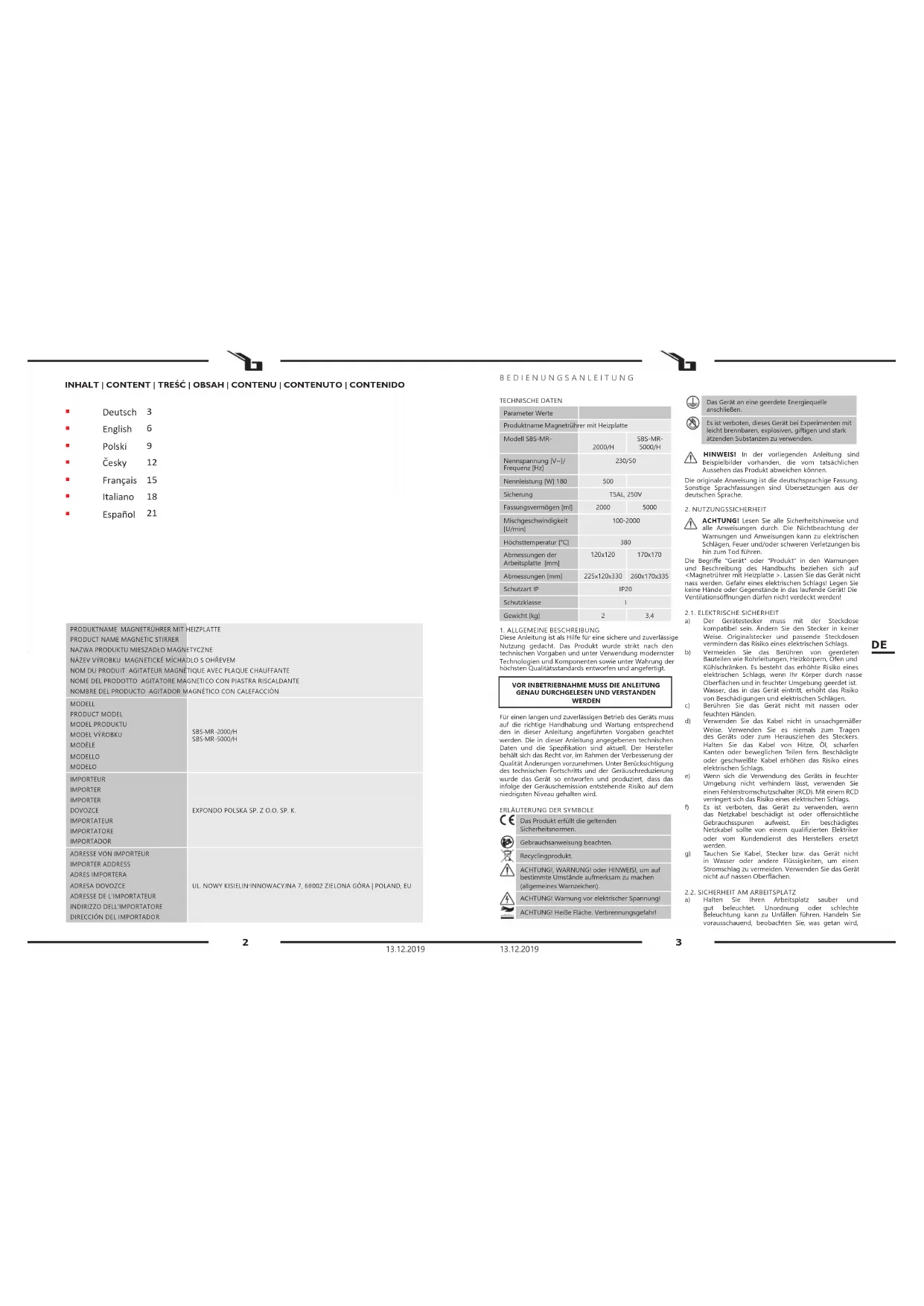

BEDIENUNGSANLEITUNG Parameter Werte Produktname Magnetrührer mit Heizplatte Modell SBS-MR- 2000/H SBS-MR- 5000/H Nennspannung [V~]/ Frequenz [Hz] 230/50 Nennleistung [W] 180 500 Sicherung T5AL, 250V Fassungsvermögen [ml] 2000 5000 Mischgeschwindigkeit [U/min] 100-2000 Höchsttemperatur [°C] 380 Abmessungen der Arbeitsplatte [mm] 120x120 170x170 Abmessungen [mm] 225x120x330 260x170x335 Schutzart IP IP20 Schutzklasse I Gewicht [kg] 2 3,4 TECHNISCHE DATEN Die Begrie "Gerät" oder "Produkt" in den Warnungen und Beschreibung des Handbuchs beziehen sich auf <Magnetrührer mit Heizplatte >. Lassen Sie das Gerät nicht nass werden. Gefahr eines elektrischen Schlags! Legen Sie keine Hände oder Gegenstände in das laufende Gerät! Die Ventilationsönungen dürfen nicht verdeckt werden! 2.1. ELEKTRISCHE SICHERHEIT a) Der Gerätestecker muss mit der Steckdose kompatibel sein. Ändern Sie den Stecker in keiner Weise. Originalstecker und passende Steckdosen vermindern das Risiko eines elektrischen Schlags. b) Vermeiden Sie das Berühren von geerdeten Bauteilen wie Rohrleitungen, Heizkörpern, Öfen und Kühlschränken. Es besteht das erhöhte Risiko eines elektrischen Schlags, wenn Ihr Körper durch nasse Oberächen und in feuchter Umgebung geerdet ist. Wasser, das in das Gerät eintritt, erhöht das Risiko von Beschädigungen und elektrischen Schlägen. c) Berühren Sie das Gerät nicht mit nassen oder feuchten Händen. d) Verwenden Sie das Kabel nicht in unsachgemäßer Weise. Verwenden Sie es niemals zum Tragen des Geräts oder zum Herausziehen des Steckers. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder geschweißte Kabel erhöhen das Risiko eines elektrischen Schlags. e) Wenn sich die Verwendung des Geräts in feuchter Umgebung nicht verhindern lässt, verwenden Sie einen Fehlerstromschutzschalter (RCD). Mit einem RCD verringert sich das Risiko eines elektrischen Schlags. f) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder oensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden. g) Tauchen Sie Kabel, Stecker bzw. das Gerät nicht in Wasser oder andere Flüssigkeiten, um einen Stromschlag zu vermeiden. Verwenden Sie das Gerät nicht auf nassen Oberächen.

2.2. SICHERHEIT AM ARBEITSPLATZ

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Handeln Sie vorausschauend, beobachten Sie, was getan wird, Das Produkt erfüllt die geltenden Sicherheitsnormen. Gebrauchsanweisung beachten. Recyclingprodukt. ACHTUNG!, WARNUNG! oder HINWEIS!, um auf bestimmte Umstände aufmerksam zu machen (allgemeines Warnzeichen). ACHTUNG! Warnung vor elektrischer Spannung! ACHTUNG! Heiße Fläche. Verbrennungsgefahr! Für einen langen und zuverlässigen Betrieb des Geräts muss auf die richtige Handhabung und Wartung entsprechend den in dieser Anleitung angeführten Vorgaben geachtet werden. Die in dieser Anleitung angegebenen technischen Daten und die Spezikation sind aktuell. Der Hersteller behält sich das Recht vor, im Rahmen der Verbesserung der Qualität Änderungen vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Geräuschreduzierung wurde das Gerät so entworfen und produziert, dass das infolge der Geräuschemission entstehende Risiko auf dem niedrigsten Niveau gehalten wird.

ERLÄUTERUNG DER SYMBOLE

1. ALLGEMEINE BESCHREIBUNG

Diese Anleitung ist als Hilfe für eine sichere und zuverlässige Nutzung gedacht. Das Produkt wurde strikt nach den technischen Vorgaben und unter Verwendung modernster Technologien und Komponenten sowie unter Wahrung der höchsten Qualitätsstandards entworfen und angefertigt.

VOR INBETRIEBNAHME MUSS DIE ANLEITUNG

GENAU DURCHGELESEN UND VERSTANDEN

WERDEN Die originale Anweisung ist die deutschsprachige Fassung. Sonstige Sprachfassungen sind Übersetzungen aus der deutschen Sprache.

2. NUTZUNGSSICHERHEIT

HINWEIS! In der vorliegenden Anleitung sind Beispielbilder vorhanden, die vom tatsächlichen Aussehen das Produkt abweichen können. ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischen Schlägen, Feuer und/oder schweren Verletzungen bis hin zum Tod führen. Das Gerät an eine geerdete Energiequelle anschließen. Es ist verboten, dieses Gerät bei Experimenten mit leicht brennbaren, explosiven, giftigen und stark ätzenden Substanzen zu verwenden.4 5

1. Regulator der Rührgeschwindigkeit

2. Energieversorgungs-Kontrolllampe

3. Kontrolllampe der Heizplatte

4. Regulator der Heiztemperatur

5. Hauptschalter Ein/Aus

6. Klemme des Sensors

7. Einstellungsschraube des Gris. Element zur

Höheneinstellung und zum Herausschieben der Klemme

8. Befestigung der Sensorsäule

9. Buchse der Versorgungsleitung

Vor dem Gebrauch muss der Sensorständer korrekt montiert werden. a) Schrauben Sie die Ständerrohre zusammen b) Setzen Sie die Stange in die Önung am Gehäuse des Gerätes. Die Einlassönung sollte die Nut im unteren Teil des Ständers treen. c) Setzen Sie das Einstellelement auf und ziehen Sie den Klemmknopf fest.

3.3. ARBEIT MIT DEM GERÄT

a) Das Gerät mit dem zum Rühren vorbereiteten Inhalt auf die Arbeitsplatte stellen. b) Das Magnetrührwerk in das Gefäß mit dem zum Rühren vorbereiteten Inhalt legen. c) Die Versorgungsleitung an das Gerät und an eine Steckdose anschließen. d) Das Gerät mit dem Hauptschalter einschalten. e) Den Regulator der Rührgeschwindigkeit im Uhrzeigersinn drehen; die Energieversorgungs- Kontrolllampe leuchtet auf. ACHTUNG! Nicht sofort von Beginn an eine hohe Rührgeschwindigkeit einstellen. Die Rührgeschwindigkeit muss schrittweise erhöht werden. f) Den Regulator der Heiztemperatur im Uhrzeigersinn drehen; die Kontrolllampe der Heizplatte leuchtet auf. ACHTUNG! Die Heizung darf nicht unter einem leeren Gefäß eingeschaltet werden. g) Nach Beendigung der Arbeit mit dem Gerät das Rührwerk und die Heizung ausschalten, das Gerät mit dem Hauptschalter Ein/Aus ausschalten und danach das Gerät von der Stromversorgung abschließen.

3.4. REINIGUNG UND WARTUNG

a) Vor jeder Reinigung und Einstellung, dem Austausch von Zubehör oder wenn das Gerät nicht benutzt wird, muss der Netzstecker gezogen werden und das Gerät vollständig abkühlen. b) Verwenden Sie zur Reinigung der Oberäche ausschließlich Mittel ohne ätzende Inhaltsstoe. c) Lassen Sie nach jeder Reinigung alle Teile gut trocknen, bevor das Gerät erneut verwendet wird. d) Bewahren Sie das Gerät an einem trockenen, kühlen, vor Feuchtigkeit und direkter Sonneneinstrahlung geschütztem Ort auf. e) Es ist verboten, das Gerät mit einem Wasserstrahl zu besprühen oder in Wasser zu tauchen. f) Es darf kein Wasser über die Belüftungsönungen am Gehäuse ins Innere des Geräts gelangen. g) Die Belüftungsönungen sind mit Pinsel und Druckluft zu reinigen. h) In Hinblick auf technische Ezienz und zur Vorbeugung vor Schäden sollte das Gerät regelmäßig überprüft werden.

i) Benutzen Sie einen weichen Lappen zur Reinigung.

3. NUTZUNGSBEDINGUNGEN

Das Gerät ist für den Einsatz in Labors, Schulen, Universitäten, etc. konzipiert. Es wird zum berührungslosen Mischen und zum Erwärmen von Flüssigkeiten in Laborbehältern eingesetzt. Das Gerät ist nicht für den Einsatz in Wohngebieten geeignet. Für alle Schäden bei nicht sachgemäßer Verwendung haftet allein der Betreiber. 3.1. GERÄTEBESCHREIBUNG c) Im Falle eines Schadens oder einer Störung sollte das Gerät sofort ausgeschaltet und dies einer autorisierten Person gemeldet werden. d) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert, wenden Sie sich an den Service des Herstellers. e) Reparaturen dürfen nur vom Service des Herstellers durchgeführt werden. Führen Sie keine Reparaturen auf eigene Faust durch! f) Zum Löschen des Gerätes bei Brand oder Feuer, nur Pulverfeuerlöscher oder Kohlendioxidlöscher (CO

verwenden. g) Bewahren Sie die Gebrauchsanleitung für den weiteren Gebrauch auf. Sollte das Gerät an Dritte weitergegeben werden, muss die Gebrauchsanleitung mit ausgehändigt werden. h) Verpackungselemente und kleine Montageteile außerhalb der Reichweite von Kindern aufbewahren.

i) Halten Sie das Gerät von Kindern und Tieren fern.

2.3. PERSÖNLICHE SICHERHEIT

a) Es ist nicht gestattet, das Gerät im Zustand der Ermüdung, Krankheit, unter Einuss von Alkohol, Drogen oder Medikamenten zu betreiben, wenn das die Fähigkeit das Gerät zu bedienen, einschränkt. b) Das Gerät darf nicht von Kindern oder Personen mit eingeschränkten physischen, sensorischen und geistigen Fähigkeiten oder ohne entsprechende Erfahrung und entsprechendes Wissen bedient werden. Dies ist nur unter Aufsicht einer für die Sicherheit zuständigen Person und nach einer Einweisung in die Bedienung der Maschine gestattet c) Verwenden Sie bei der Arbeit mit dem Gerät persönliche Schutzausrüstung, um Folgendes zu vermeiden:

• Spritzer oder Kontakt mit verdampfender Flüssigkeit,

• Kontakt mit giftigen oder brennbaren Gasen. d) Vergewissern Sie sich vor dem Anschließen an die Stromquelle, dass die Knöpfe ausgeschaltet sind, um ein versehentliches Starten zu verhindern e) Das Gerät ist kein Spielzeug. Kinder sollten in der Nähe des Geräts unter Aufsicht stehen, um Unfälle zu vermeiden.

2.4. SICHERE ANWENDUNG DES GERÄTS

a) Verwenden Sie das Gerät nicht, wenn die Knöpfe oder Bedienelemente nicht ordnungsgemäß funktionieren. Geräte, die nicht über Bedienelemente gesteuert werden können, sind gefährlich, können nicht funktionieren und müssen repariert werden. b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit der Einstellung, Reinigung und Wartung beginnen. Eine solche vorbeugende Maßnahme verringert das Risiko einer versehentlichen Aktivierung des Geräts. c) Nicht verwendete Werkzeuge sind außerhalb der Reichweite von Kindern sowie von Personen aufzubewahren, welche weder das Gerät noch die beeinträchtigen könnten). Im Falle eines Schadens muss das Gerät vor Gebrauch in Reparatur gegeben werden. e) Halten Sie das Gerät außerhalb der Reichweite von Kindern. f) Reparatur und Wartung von Geräten dürfen nur von qualiziertem Fachpersonal und mit Originalersatzteilen durchgeführt werden. Nur so wird die Sicherheit während der Nutzung gewährleistet. g) Um die Funktionsfähigkeit des Gerätes zu gewährleisten, dürfen die werksmäßig montierten Abdeckungen oder Schrauben nicht entfernt werden. h) Es ist verboten, das Gerät während des Betriebs zu schieben, umzustellen oder zu drehen.

i) Lassen Sie dieses Gerät während des Betriebs nicht

unbeaufsichtigt. j) Das Gerät muss regelmäßig gereinigt werden, damit sich nicht dauerhaft Schmutz festsetzt. k) Das Gerät ist kein Spielzeug. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durch eine erwachsene Person durchgeführt werden. l) Es ist untersagt, in den Aufbau des Geräts einzugreifen, um seine Parameter oder Konstruktion zu ändern. m) Geräte von Feuer – und Wärmequellen fernhalten. n) ACHTUNG! Während der aktiven Heizfunktion erwärmt sich der Heizmantel auf eine hohe Temperatur. Berühren Sie keine heißen Teile des Gerätes, da dies zu Verbrennungen führen kann. o) Bei Arbeiten mit brennbaren Materialien ist darauf zu achten, dass die eingestellte Heiztemperatur nicht zu hoch ist. p) Stellen Sie sicher, dass der Flüssigkeitsbehälter der eingestellten Heiztemperatur standhält. Ein geschmolzener Behälter kann einen Brand verursachen. q) Erhitzen Sie niemals einen leeren Behälter. r) Kontrollieren Sie die Flüssigkeitsmenge in den Behältern. Die Flüssigkeit kann verdampfen. s) Das Verschütten des brennbaren Inhalts des Behälters auf die Heizelemente des Gerätes kann zu einem Brand führen. t) Die eingestellte Heiztemperatur muss mindestens 25°C niedriger sein als die Zündtemperatur des Mischgutes. u) Besonderes Augenmerk ist auf die Gefahren zu richten, die sich aus Folgendem ergeben:

• Entzündbare Stoe und Stoe mit niedrigem Siedepunk,

• Überfüllte Behälter,

• Behälter aus sprödem Material oder mit niedrigem Schmelzpunkt.

v) Pathogene Stoe dürfen nur in geschlossenen

Behältern gemischt werden. w) Bedecken Sie das Gerät nicht, während es in Betrieb ist.

x) Achten Sie darauf, dass das Netzkabel keine heißen

Teile des Gerätes berührt. y) Halten Sie das Gerät von starken Magnetfeldern fern.

3.2. VORBEREITUNG ZUR VERWENDUNG

ARBEITSPLATZ DES GERÄTES

Sie das Gerät so auf, dass eine gute Luftzirkulation gewährleistet ist. Es ist auf allen Seiten ein Abstand von mindestens 10 cm einzuhalten. Halten Sie das Gerät von heißen Flächen fern. Das Gerät sollte immer auf einer ebenen, stabilen, sauberen, feuerfesten und trockenen Oberäche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und psychischen Fähigkeiten verwendet werden. Stellen Sie sicher, dass der Netzstecker jederzeit zugänglich und nicht verdeckt ist. Achten Sie darauf, dass die Stromversorgung des Gerätes den Angaben auf dem Produktschild entspricht. Verwenden Sie das Gerät nicht bei Umgebungstemperaturen über 40 °C sein und einer relativen Luftfeuchtigkeit über 85 %. HINWEIS! Kinder und Unbeteiligte müssen bei der Arbeit mit diesem Gerät gesichert werden. ACHTUNG! Obwohl das Gerät in Hinblick auf Sicherheit entworfen wurde und über Schutzmechanismen sowie zusätzlicher Sicherheitselemente verfügt, besteht bei der Bedienung eine geringe Unfall- oder Verletzungsgefahr. Es wird empfohlen, bei der Nutzung Vorsicht und Vernunft walten zu lassen. und nutzen Sie Ihren gesunden Menschenverstand bei der Verwendung des Gerätes. b) Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen, zum Beispiel in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Geräte können unter Umständen Funken erzeugen, welche Staub oder Dämpfe entzünden können. Anleitung kennen. In den Händen unerfahrener Personen können diese Geräte eine Gefahr darstellen. d) Halten Sie das Gerät stets in einem einwandfreien Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob am Gerät und seinen beweglichen Teilen Schäden vorliegen (defekte Komponenten oder andere Faktoren, die den sicheren Betrieb der Maschine6 7

NOTES/NOTZIENNOTES/NOTZIENexpondo.de Hersteller an Verbraucher Sehr geehrte Damen und Herren, gebrauchte Elektro – und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben. In Deutschland sind Sie gesetzlich [2] verpichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich – rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab. Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt – oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten. [1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
