BEDIENUNGSANLEITUNG LW 400 Alpha Tools

Art.-Nr.: 22.700.03 I.-Nr.: 01013

LW400

Verehrter Kunde,

nutzt wird, sollen den die Batterien entfert werden.

bevor Sie die Laser-Wasserwaage das erste Mal in Betriebnehmen, lessen Sieitte die Anleitung und beachten Sie die Bedienungshinweise fur den Betrieb.

Bewahren Sie diese Anleitungitte immer bei dem Gerat auf.

1. Lieferumfang

1 Laser-Wassenwaage
1 Kunststoffkoffer
1 Winkelaufsatz
Linjenaufsalz
Nivellienuntersatz
1 Stativ
2 Batterien 1,5 V Micro (AAA)

2. Technische Daten

Laserklasse 2

Wellenlange Laser 630-670 nm
Leistung Laser ≤ 1 mW
Meßbereich ca. 50 m
Stromversorgung 2x1,5 V Micro (AAA)

Achtung:
Laserstahlung

Nicht in den Strahl bilcken

Laserklasse 2

2. Sicherheitshinweise

Schützen Sie sich und ihre Umwelt durch geeignete Vorsichtsmaßnahmen zur Unfallgefahmen.

• Nicht direkt mit ungeschätzten Auge in den Laserstahl bicken.
  Niemals direkt in den Strahlengang blichen.
  Den Laserstrahl nie auf reflektirende Flächen und Personen oder Tiere Richten. Also ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachten.
  Vorsicht - wenn andere als die hier angegebenen Bedienungs- oder Justiereinrechten benutzt oder andere Verfahrensweisen ausgeführ werden, kann dies zu einer gefährlichen Strahlungs-exposition führen.
  Wasserwaage und Lasemodul niemals offen.
  Wenn die Wasserwauge langere Zeit nicht be

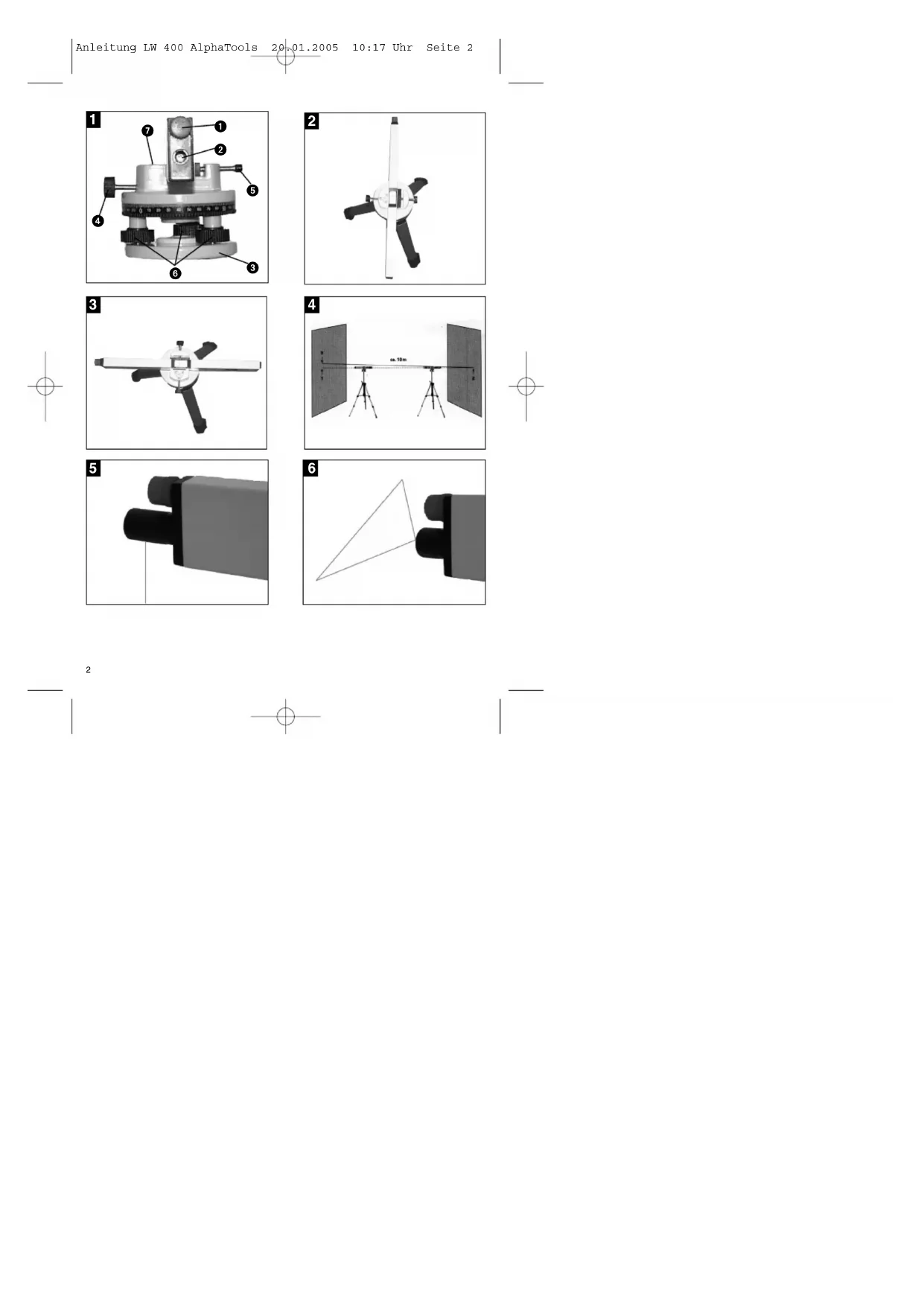

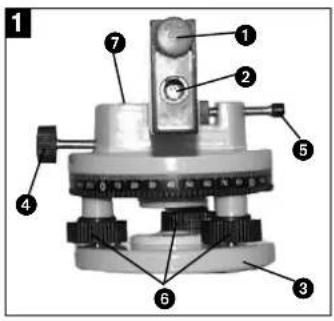

3. Abbildung (Bld 1)

Pos. Bezeichnung

1 Ein/Ausschafter / Batteriefach-Abdeckung
2 Austrittsoffung Laserstrahl
3 Nivellierteller
4 Feststellschraube Nivellierteller
5 Feststellschraube Klemmbugel
6 Justierschraube Nivelierteller
7 Punktlibelle

4. Montage und Justierung (Bild 1+2)

Stellen Sie das Stativ auf eineEbene Flache. Unbehenheiten konnen mit den Teleskop-Füssen des Statvssageglichen werden. Richten Sie das Stativ mittels der am Statvikopf angebrachten Punktlibelle aus.
Schrauben Sie den Nivellierteller auf das Stativ. Justieren Sie den Nivellierteller mit den 3 Justier-schrauben (6) und der eingebauten Punktlibelle (7) in horizontale Position.
Befestigen Sie die Wasserwauge mit der Klemmschraube (5) auf dem Nivellierteller, Justieren Sie die Wasserwauge mit den Justierschrauben (6) in horizontale Position. Die Luftblase in der Libelle muß sich genau mittig zwischen den beiden Markierungen befinden.
Lösener Sie die Feststelltschaube (4), daß das Obertell des Niveauitellers getroducht werden kann.
Drohen Sio die Wasserwaage mit den Nivellierteller um 90^ . Justieren Sie die Libelle der Wasserwauge mit den Justierschrauben (6) genau in die horizontale Position.
Drehen Sie die Wasserwauge mit den Nivellierter in die Ausgangsstellung zürück. Gegebenenfalls kann eine leichte Nachjustierung möglich sein.
Mittels der auf dem Nivellieruntersatz abgebrachten Gradeinleitung, können Sie den Drehwinkel/genau festlegen. Wir die Wasserwauge mit dem Nivellier-teller gedreht, befindet sich der Laerstrahl immer auf gleichlicher Höhe.

D

5. Überprüfung der Genauligkeit (Bild 4) VonderGarantie ausgeschlossen sind:

Stellen Sie die auf dem Nivellierteller monzierte Wasserwauge vor eine Wand und justieren Sie diese wie oben beschrieben.

Verschiel3elle

Schaden, hervorgerufen durch unsachgemäßigen Gebrauch oder Fremdeingriff.

Kennzeichnen Sie den Laserpunkt 1 auf der Wand.
Drehen Sie die Wasserwauge um 180^ mit den Nivellerteller und markieren Sie den Laserpunkt 2 auf der ca. 10m entfemten Wand.

Stellen Sie die auf dem Nivellierteller montierte Wasserwaaage nun direkt vor der ca. 10 m entfernten Wand auf. Stellen Sie die Höhe des Laserstrahls so ein, daß der Laserstrahl mit dem zuvor markierlen Punkt 2 übereinstimm und justieren Sie die Wasserwaaage wie oben beschreiben.

Drehen Sie nun die Wasserwauge um 180^ und markieren Sie den Punkt auf der Wand. Die Abweichung gegenüber Punkt 1 solle maximal 5 mm betragen (bezogen auf eine Entemung von 10 m).

6. Verwendung der Aufsätze

- Verwendung Winkelaufsatz (Bild 5)

Stocken Sie den Winkelaufsatz direkt in die Strahl-austritsföhnung des Lasermodules. Die austretdende Laserstrahl wird um 90^ umgelenkt. Dadurch wird eine rechtwinkelige Bezugsgebene zur Wasserwauge hergestellt.

- Verwendung Linienaufsatz (Bild 6)

Steenie Sie den Linienaufsatz direkt in die Strahlaustrittsföffnung des Lasermodulus. Durch den Linienaufsatz wird eine Linie auf die Austrittsföffnung gegenüberliegende Wand projeziert.

Markieren Sie zuerst mit Hilde des Laserstrahles zwei Punkte auf der Wand. Stecken Sie den Linienaufsatz in die Ausstrittsföhnung und verbinden Sie die projezierte Linie durch Drehung des Aufsatzes mit den beiden markierten Punkten.

Durch die Streung des Laserstrahles kann es zu einem Helligeitsverlust kommt.

Dear Customer,

Konformitätserklarung

erklaftigende Konformitt gemab EU-Richtlinie und Normen for Artikel
⑥ declares conformity with the EU Directive and standards marked below for the article 10.1.2.1.
fdeclare la conformite suivant la directive CE et les normes concernant I'article
verkaart de volgende conformiteit in overeenstemming met de EU-Richtlij en normen voor
① declara lasumacondamente a tenor de la directiva y normasde la UE para el articulo
declar a seguito conformidade de accordo com a directiva CE e nomuras para o artigo
förderkar folgende venerestammelse enl. EU- dirktiv och standarder for arikeln
Imolittaa seuraavaa Europan unlonin direktliIvlen Ja normien mukalsta yhdennmukalsuuttta Touettele
eklarer herved folgende samsvar med EUdirectly og standarder for articke
3AABRANET COOTBETCTBM TOTBAP CNEUYIOUM DIPKETNMM HOPMAM EC
Aizjavljuie alseedeu uskiajdennost o odredbama I norma Eua artikl.
declarare umatoarea concomitantu cu laiia directoe CE snomealle valibre perunti articliai.

urn lle Ilgll olarak AB Yopnetmellieri ve Normarl gereigne asagidaki uygunkl akipla masini sunar.
Shalovieti Tnyakolovovuupavlia upovia je My Tny Ovniya EE ka to npotvo tva to npoiv
dichlar la seguente conformita secco la dirittiva UPE e le norme per l'articolo.
attesterer foligeende overensstemmeile henholdt EU-direktly og standarder forprodukt
prohlausjne naseledujic shodu podle smnica EU a nomem pro vrobiek.
a kovektko konformitast jelenti ki a termekre vonatkoze EU-iranyvonalak e normak szerint
pojasnju sledeo skladnost po smernici EU in norma z'article.
deklaruje zgodnosc wymionione go ponizej arykuzu 2 nastepuljcymn normaln ma podstawie dyrektyw WE.
yvda naśdújczne prehlasenie o zhode podfa smerince EU a noriem pro vyrodk.
yvdva naseledujice prehlasene o zhode podta smernice UA eoniere pvrobok.

Laserwasserwaage LW 400

98/37/EG
73/23/EWG_93/68/EEC
97/23/EG
X 89/336/EWG_93/68/EEC
□90/396/EWG
89/686/EWG

87/404/EWG
R&TTED1999/5/EG
2000/14/EG:

□95/54/EG:
2002/88/EG:

Art-Nr:22.700.03 L-Nr:01013

Archivierung: 2270000-38-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung beziehende Gerät geben wir 5 Jahre Garantie, für den Fall, dass unser Product mängelhalt sein solte. Die 5-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltandmischung der Garantie ist eine ordnungsgemäß Wartung entsprechend der Bedienungsanlieitung sowie die be-stimmungsgemäß Benutzung sonstener Gerätes.

Selbstverständlich bleiben ihren die gesetzlichen Gewährleistungsrechte innerhalb dieser 5 Jahre erhalten. Die Garantie giff für den Bereich der Bundespublic Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergebnzung der localig繳itigen gesetzlichen Vorschriften.itte beachten Sie ihren Anspruchpartnere der regionalen zuständigen Kunstdendenten oder die unter aufgeführte Serviceadressee.

ISC GmbH · International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

WARRANTY CERTIFICATE

Technische Änderungen vortschalten

Werfen Sie Elektrowerkzeuge nicht in den Hausmülll

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltergerechten Wiederverwertung zugeführten werden.

Recycling-Alternative zur Rücksendeafforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendsung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschaft- und Abfallgesetztes durchfuhl. Nicht betroßen sind den Altgeräten belgebigte Zubehörteile und Hilfsmittel ohne Elektronbestandteile.
