Produkttyp	Einbau-Glaskeramik-Kochfeld
Marke	Junker
Modell	JE36FH54
Abmessungen (B x T)	590 x 520 mm (geschätzt)
Höhe	40 mm (geschätzt)
Nettogewicht	8 kg (geschätzt)
Versorgungsspannung	220-240 V ~ 50/60 Hz
Gesamtleistung	7,2 kW (geschätzt)
Anzahl der Kochstellen	4
Art der Kochstellen	Strahlungsheizkörper: 1 Einkreis-Kochstelle, 1 Zweikreis-Kochstelle, 1 Bräter-Kochstelle, 1 Standard-Kochstelle
Oberflächenmaterial	Glaskeramik
Bedienelemente	Drehknöpfe
Restwärmeanzeige	Ja, durch Leuchtanzeige
Empfohlene Reinigung	Spezialreiniger für Glaskeramik und Glasschaber
Überlastschutz	Ja, integriert
Verfügbarkeit von Ersatzteilen	Mindestens 10 Jahre nach Markteinführung
Garantie	Gemäß den landesspezifischen Bedingungen (kostenloser Kundendienst während der Garantiezeit)
Produktnummern	E-Nr. und FD auf dem Typenschild

Häufig gestellte Fragen - JE36FH54 Junker

Welche Art von Kochgeschirr sollte auf diesem Kochfeld verwendet werden?

Verwenden Sie Töpfe und Pfannen mit flachem Boden, deren Durchmesser dem der Kochstelle entspricht. Vermeiden Sie raue Böden, die die Glaskeramik zerkratzen. Verwenden Sie für die Zweikreis-Kochstelle Behälter mit geeignetem Durchmesser.

Wie reinige ich die Glaskeramik, ohne sie zu beschädigen?

Warten Sie, bis die Oberfläche abgekühlt ist. Verwenden Sie einen Glasschaber für hartnäckige Verschmutzungen und anschließend einen Spezialreiniger für Glaskeramik. Verwenden Sie niemals Scheuerpulver, scheuernde Schwämme oder Dampfreiniger.

Was tun, wenn das Kochfeld nicht angeht?

Überprüfen Sie die Stromversorgung und die Sicherung im Kasten. Stellen Sie sicher, dass der Drehknopf der Kochstelle auf Heizposition steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie benutze ich die Zweikreis-Kochstelle?

Drehen Sie den Knopf auf das Symbol ©, um einzuschalten, und stellen Sie dann die Heizposition ein. Zum Ausschalten drehen Sie den Knopf auf 0, ohne über © zu gehen. Verwenden Sie Behälter mit großem Durchmesser, um beide Kreise zu nutzen.

Was bedeutet die Restwärmeanzeige?

Die Anzeige leuchtet, solange die Kochstelle heiß ist, auch nach dem Ausschalten. Sie können sie zum Warmhalten kleiner Speisen oder zum Schmelzen von Schokolade nutzen, aber berühren Sie niemals die heiße Oberfläche.

Ist es möglich, dieses Kochfeld über einem Backofen zu installieren?

Ja, es ist dafür ausgelegt, über einem Backofen derselben Marke eingebaut zu werden. Beachten Sie die Montageanleitung, um eine ausreichende Belüftung und optimale Sicherheit zu gewährleisten.

Welche Reinigungsmittel sind verboten?

Verwenden Sie niemals unverdünntes Spülmittel, Geschirrspülmittel, Scheuerpulver, Ofensprays, scheuernde Schwämme, Hochdruckreiniger oder Dampfreiniger.

Wie kann ich den Energieverbrauch senken?

Verwenden Sie Töpfe mit Deckel, wählen Sie eine zur Größe des Behälters passende Kochstelle, reduzieren Sie die Leistung nach dem Kochen und nutzen Sie die Restwärme, indem Sie 5-10 Minuten vor Ende der Garzeit ausschalten.

Kann ich einen externen Timer oder eine Fernbedienung verwenden?

Nein, es sei denn, Ihr Gerät ist mit der Norm EN 50615 kompatibel. Die Verwendung eines externen Timers oder einer separaten Fernbedienung ist aus Sicherheitsgründen nicht erlaubt.

Wo finde ich die Produktnummer (E-Nr.) für den Kundendienst?

Die Produktnummer (E-Nr.) und die Fertigungsnummer (FD) befinden sich auf dem Typenschild unter dem Kochfeld. Notieren Sie diese, um Serviceanfragen zu erleichtern.

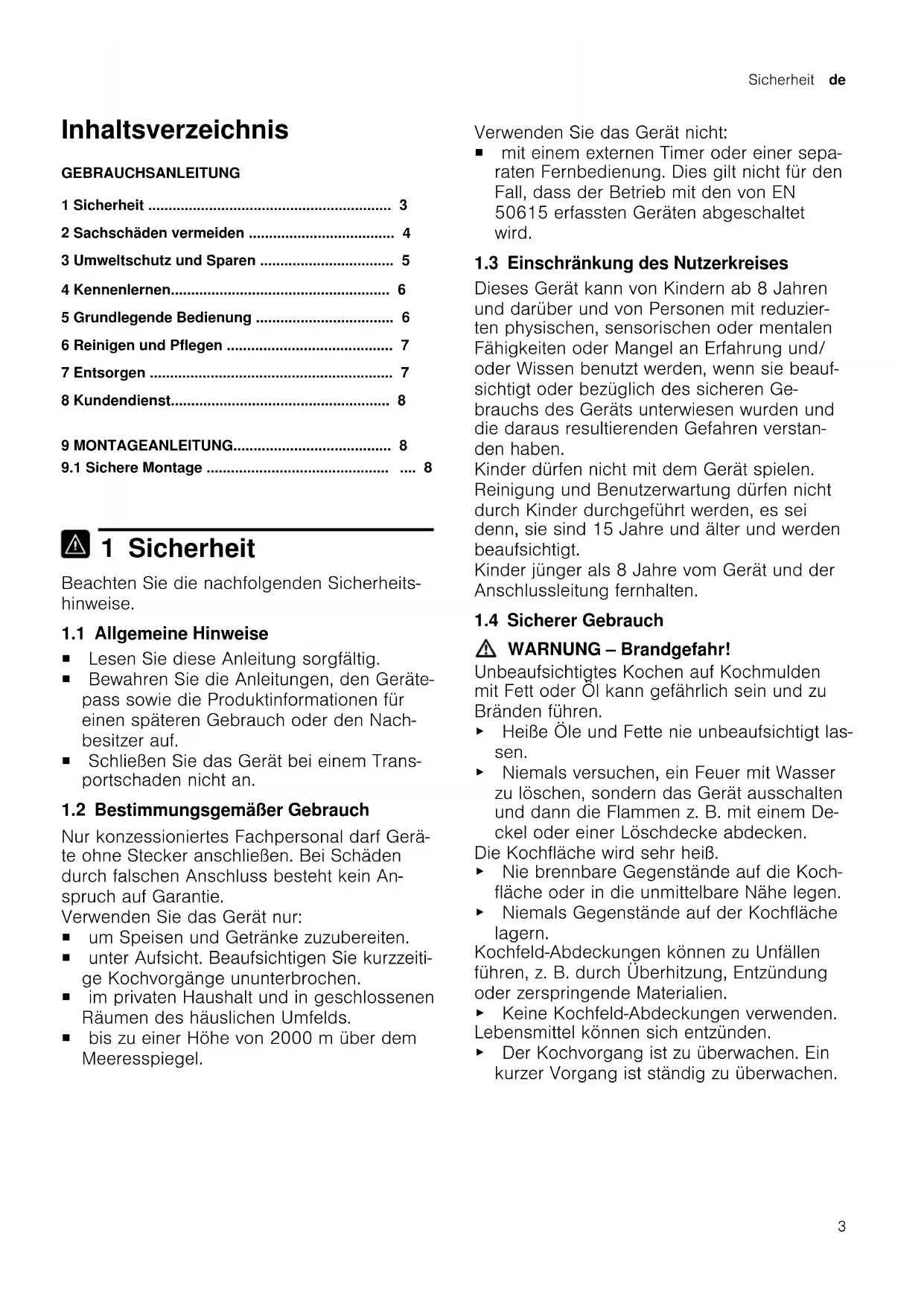

BEDIENUNGSANLEITUNG JE36FH54 Junker

de Gebrauchs- und Montageanleitung 3

1 Sicherheit 3
2 Sachschaden vermeiden 4
3 Umweltschutz und Sparen 5
4 Kennenlernen 6
5 Grundlegende Bedienung 6
6 Reinigen und Pflege 7
7 Entsorgen 7
8 Kundendienst 8
9 MONTAGEANLEITUNG 8
9.1 Sichere Montage 8

1 Sicherheit

Beachten Sie die nachfolgenden Sicherheitshinweise.

1.1 Allgemeine Hinweise

• Lesen Sie diese Anleitung sorgfältig.
  Bewahren Sie die Anleitungen, den Geräte-pass sowie die Produktinformationen für einen späteren Gebrauch oder den Nachbesitzer auf.
  Schlieben Sie das Gerät bei einem Transportschaden nicht an.

1.2 Bestimmungsgemäßer Gebrauch

Nur konzessioniertes Fachpersonal darf Geräte ohne Stecker anschließen. Bei Schäden durch falschen Anschluss besteht kein Anspruch auf Garantie.

Verwenden Sie das Gerät nur:

um Speisen und Getränke zuzubereiten.
- unter Aufsicht. Beaufsichtigen Sie kurzzeitige Kochvorgänge ununterbrochen.
im privaten Haushalt und in geschlossenen Räumen des hääslichen Umfelds.
■ bis zu einer Höhe von 2000 m über dem Meeresspiegel.

Verwenden Sie das Gerät nicht:

• mit einem externen Timer oder einer separaten Fernbedienung. Dies gilt nicht für den Fall, dass der Betrieb mit den von EN 50615 erfassten Geräten abgeschaltet wird.

1.3 Einschränkung des Nutzerkreises

Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstan den haben.

Kinder)durfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgefuhrt werden, es sei dessen, sie sind 15 Jahre und äter und werden beaufsichtigt.

Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.

1.4 Sicherer Gebrauch

WARNING - Brandgefahr!

Unbeaufsichtiges Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Branden führen.

HeiBe Ole und Fette nie unbeaufsichtigt las-ien.
- Niemals versuchen, ein Feuer mit Wasser zu Löschen, sondern das Gerät ausschalten und dann die Flammen z. B. mit einem Deckel oder einer Löschdecke abdecken.

Die Kochfläche wird sehr heiß.

• Nie brennbare Gegenstände auf die Kochfläche oder in die unmittelbare Nähe legen.
• Niemals Gegenstände auf der Kochfläche lagern.

Kochfeld-Abdeckungen konnen zu Unfällen führen, z. B. durch Überhitzung, Entzündung oder zerspringende Materialien.

Keine Kochfeld-Abdeckungen verwenden. Lebensmittel können sich entzünden.
Der Kochvorgang ist zu überwachen. Ein kurzer Vorgang ist ständig zu überwachen.

WARNING - Verbrennungsgefahr!

Während des Gebrauchs werden das Gerät und seine berührbaren Teile heiß, insbesondere ein eventuell vorhandener Kochfeldrahmen.

Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden.
- Junge Kinder, jünger als 8 Jahre, müssen fernen gehalten werden.

Kochmuldenschutzgitter konnen zu Unfällen führen.

• Nie Kochmuldenschutzgitter verwenden.
  Das Gerät wird während des Betriebs heiß.
  Vor der Reinigung Gerät abkühlen halten.

WARNING - Stromschlaggefahr!

Unsachgemäß Reparaturen sind gefährlich.

Nur darauf geschultes Fachpersonalarf Reparaturen am Gerat durchfuhren.
Nur Original-Ersatzteile dürfen zur Reparatur des Geräts verwendet werden.
- Wenn die Netzanschlussleitung theses Geräts beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die beim Hersteller oder bei seinem Kundendienst erhältlich ist.

Ein beschädigtes Gerät ist gefährlich.

• Nie ein beschädigtes Gerät betreiben.
• Ist die Oberfläche gerissen, ist das Gerät abzuschalten, um einen möglichen elektrischen Schlag zu vermeiden. Hierzu das Gerät über die Sicherung im Sicherungskosten ausschalten.

Kochstellen-Schalter auf Null stellen.
Den Kundendienst rufen.
Nur darauf geschultes Fachpersonal darf Reparaturen am Gerät durchführren.

Eindringende Feuchtigkeit kann einen Stromschlag verursachen.

Keinen Dampfreiniger oder Hochdruckreiniger verwenden, um das Gerät zu reinigen.
An frei Ben Gerateteilen kann die Kabelisolierung von Elektrogeräten schmelzen.
- Nie das Anschlusskabel von Elektrogeräten mit bereits Geräteilen in Kontakt bringen.

WARNING - Verletzungsgefahr!

Kochtopfe können durch Flüssigkeit zwischen Topfboden und Kochstelle plottlich in die Höhe springen.

Kochstelle und Topfboden immer trocken halten.

WARNING - Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopfziehen oder sich darin einwickeln und ersticken.

• Verpackungsmaterial von Kindern fernhalten.
• Kinder nicht mit Verpackungsmaterial spei- len lessen.

Kinder können Kleinteile einatmen oder verschlucken und dadurch ersticken.

Kleinteile von Kindern fernhalten.
Kinder nicht mit Kleinteilen spielen{lassen.

2 Sachschäden vermeiden

ACHTUNG!

Raue Topfböden oder Pfannenböden verkratzen die Glaskeramik.

Geschirr prufen.
Leerkochen kann das Kochgeschirr oder das Gerät beschädigen.
- Niemals Töppe ohne Inhalt auf eine heiße Kochstelle stellen oder leerkochen setzen.
Falsch platziertes Kochgeschirr kann zu Überhitzung des Gerats führen.
- Niemals heiße Pfannen oder Töpfe auf die Bedienelemente oder den Kochfeldrahmen stellen.
Wenn harte oder spitze Gegenstände auf das Kochfeld fallen, können Schaden entstehen.
Keine harten oder spitzen Gegenstände auf das Kochfeld fallen halten.
Nicht hitzebestandige Materialien schmelzen auf den bereits Kochstellen an.
Keine Herdschutzfolie verwenden.
Keine Alufolie oder KunststoffgefaBe verwenden.

2.1 Übersicht der früfigsten Schäden

Hierfindensie diehafugstenSchadenundTipps,wie Siethesevermeidenkonnen.

Schaden Ursache Maßnahme
Flecken Übergelaufene Speisen	Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.
Flecken Ungeeignete Reinigungsmit- tel	Reinigungsmittel verwen-den, die für Glaskeramik geeignet sind.
Kratzer Salz, Zucker oder Sand	Das Kochfeld nicht als Ar-beitsfläche oder als Ab-stellfläche verwenden.
Kratzer Raue Topbo-den oder Pfan-nenböden	Das Geschirr prüfen.
Schaden	Ursache Maßnahme
Verfür-bung	Ungeeignete Reinigungsmittel	Reinigungsmittel verwen-den, die für Glaskeramik geeignet sind.
Verfür-bung	Topfabrieb, z. B. Aluminium	Töppe oder Pfannen beim Verschieben anheiten.

Schaden	Ursache Maßnahme
Ausmu-sche-lung	Zucker oder stark zuckerhal-tige Speisen	Übergelaufene Speisen(sofort mit einem Glas-schaber entfernen.

3 Umweltschutz und Sparen

3.1 Verpackung entsorgen

Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Die einzelnen Bestandteile getrennt nach Sorten entsorgen.

3.2 Energie sparen

Wenn Sie diese Hinweise beachten, verbraucht Ihr Gerät weniger Energie.

Die Kochzone passend zur TopfgroBe wahlen. Das Kochgeschirr zentriert aufsetzen.

Kochgeschirr verwenden, dessen Bodendurchmesser mit dem Durchmesser der Kochstelle übereinstimmt.

Tipp: Kochgeschirrhersteller geben*häufig den oberen Topdurchmesser an. Er ist oft größter als der Bodendurchmesser.

• Unpassendes Kochgeschirr oder nicht vollständig abgedeckte Kochzonen verbrauchen viel Energie.

Töfe mit einem passenden Deckel schlieben.
- Wenn Sie ohne Deckel kochen, besteht das Gerät deutlich mehr Energie.

Deckel möglichst salten anheiten.
- Wenn Sie den Deckel anheiten, entweicht viel Energie.

Glasdeckel verwenden.
Durch den Glasdeckel konnen Sie in den Topf sehen, ohne den Deckel anzuheben.

Töfe und Pfannen mit ebenen Böden verwenden.
- Unebene Böden erhöhen den Energieverbrauch.

Zur Lebensmittelmenge passendes Kochgeschirr verwenden.

• Groβes Kochgeschirr mit weniger Inhalt benötigt mehr Energie zum Aufheizen.
  Mit weniger Wasser garen.
• Je mehr Wasser sich im Kochgeschirr befindet, desto mehr Energie wird zum Aufheizen besteht.

Fruhzeitig auf eine niedrigere Leistungsstufe zurückschalten.
- Mit einer zu hohen Fortkochstufe verschwenden Sie Energie.

Die Restwärme des Kochfelds nutzen. Bei längeren Garzeiten die Kochstelle 5-10 Minuten vor Garzeiten de ausschalten.

• Ungenutzte Restwärme erhöht den Energieverbrauch.

Produktinformationen gemäß (EU) 66/2014 finden Sie auf dem beiliegenden Gerätepass und im Internet auf der Produktseite Ihres Geräts.

4 Kennenlernen

Die Gebrauchsanleitung gilt fur verschiedene Kochfelder. Die Maßangaben zu den Kochfeldern finden Sie in der Typenübersicht. Seite 2

4.1 Kochstellen

Hierfindensie eine Übersichtüber die Unterschiedlich-zuschaltungen derKochstellen.

	Kochstelle Zuschalten und Wegschalten
○	Einkreis-Kochstelle
◎	Zweikreis-Kochstelle	Zuschalten: Kochstellen-Schalter bis Chach rechts drehen. Kochstufe einstellen. Wegschalten: Kochstellen-Schalter auf 0 drehen und neu einstellen.Kochstellen-Schalter nie über das Symbol auf 0 drehen.
CO Bräterzone Zuschalten: Den Kochstellen-Schalter bis Chach rechts drehen. Kochstufe einstellen.Wegschalten: Den Kochstellen-Schalter auf 0 drehen und neu einstellen.Den Kochstellen-Schalter nie über das Symbol auf 0 drehen.

Hinweise

Dunkle Bereiche im Glubild der Kochstelle sind technisch bedingt. Sie haben keinen Einfluss auf die Funktion der Kochstelle.
Die Kochstelle regelt die Temperatur durch Einschalten und Ausschalten der Heizung. Auch bei hochster Leistung kann die Heizung einschalten und ausschalten.
- Empfindliche Bauteile werden dadurch vor Überhitzung geschützt.
- Das Gerät wird vor elektrischer Überlastung geschützt.

4.2 Kochstellenanzeige - und Restwärmeanzeige

Das Kochfeld hat eine Kochstellenanzeige und Restwärmeanzeige. Die Anzeige leuchtet, wenn eine Kochstelle warm ist.

Anzeige Bedeutung

Kochstellen-anzeige	Leuchtet während des Betriebs, kurze Zeit nach dem Einsatz.
Restwärme-anzeige	Leuchtet nach dem Kochen, wenn die Kochstelle noch warm ist.Hinweis: Sie konnen keine Gerichte warmhalten oder Kuvertüre schmelzen

5 Grundlegende Bedienung

5.1 Kochfeld einschalten oder ausschalten

Das Kochfeld schalten Sie mit dem Kochstellen-Schalter ein und aus.

5.2 Einstellen der Kochstellen

Mit dem Kochstellen-Schalter stellen Sie die Heizleistung der Kochstelle ein.

Kochstufe

1 niedrigste Leistung

9 höchste Leistung

5.3 Einstellempfehlungen zum Kochen

Hier erhalten Sie eine Übersicht über verschiedene Ge- richte mit passenden Kochstufen.

Die Garzeit variiert je nach Art, Gewicht, Dicke und Qualität der Speisen. Die Fortkochstufe ist abhängig vom verwendeten Kochgeschirr.

Zubereitungshinweise

Zum Ankochen die Kochstufe 9 verwenden.
- Dickflüssige Speisen gelegentlich umruhren.

• Lebensmittel, die scharf angebraten werden oder bei denen während des Anbratens viel Flüssigkeit austritt, in kleinen Portionen anbraten.
  Tipps zum energiesparenden Kochen. Seite 5

Schmelzen

Gericht Fortkoch-	stufe	Fortkoch-dauer in Minuten
Butter, Gelatine 1 -
Erwärmen oder Warmhalten
Eintopf, z. B. Linseneintopf 1 -
Milch1	1-2 -
1 Das Gericht ohne Deckel zubereiten.

Garziehen oder Simmern

Knödel, KLIβe12	3-4 20-30
Fisch12	3 10-15

1 Das Wasser bei geschlossen Deckel zum Kochen bringen.
2 Das Gericht ohne Deckel fortkochen.

Weiße SoBe, z. B. Béchamelso- 1 3-6 Be
1 Das Wasser bei geschlossenem Deckel zum Kochenbringen.
2 Das Gericht ohne Deckelfortkochen.
Kochen, Dümpfen oder Dünsten
Reis mit doppelter Wasserman- 3 15-30 ge
Pellkartoffeln 3-4 25-30
Salzkartoffeln 3-4 15-25
Teigwaren, Nudeln12	5 6-10
Eintopf, Suppe 3-4 15-60
Gemüse, frisch oder tiefgekühlt 3-4 10-20
Speise im Schnellkochtopf 3-4 -
1 Das Wasser bei geschlossenem Deckel zum Kochenbringen.
2 Das Gericht ohne Deckelfortkochen.

Schmoren

Rouladen 3-4 50-60
Schmorbraten 3-4 60-100
Gulasch 3-4 50-60
Braten mit weniger Öl
Die Gerichte ohne Deckel braten.
Schnitzel, natür oder paniert 6-7 6-10
Koteletts, natür oder paniert1	6-7 8-12
Steak, 3cm dick 7-8 8-12
Fisch oder Fischfilet, natür oder paniert	4-5 8-20
Fisch oder Fischfilet, paniert und tiefgekühlt, z. B. Fischstächen	6-7 8-12
Pfannengerichte, tiefgekühlt 6-7 6-10
Pfannkuchen 5-6 forlau-fend
1 Das Gericht mehrmals wenden.

6 Reinigen und Pflege

Damit Ihr Gerät lange funktionsfähig bleibt, reinigen und pflegen Sie es sorgfältig.

6.1 Reinigungsmittel

Geeignete Reinigungsmittel und Glasschaber erhalten Sie beim Kundendienst, im Online-Shop oder im Handel.

ACHTUNG!

Ungeeignete Reinigungsmittel können die Oberflächen des Gerats beschädigen.

• Nie ungeeignete Reinigungsmittel verwenden.

Ungeeignete Reinigungsmittel

Unverdünntes Spülmittel
Reiniger fur den Geschirrspulier
Scheuermittel
Aggressive Reinigungsmittel, z. B. Backofenspray oder Fleckenentferner
Kratzende Schwämme
- Hochdruckreiniger und Dampfstrahler

6.2 Glaskeramik reinigen

Reinigen Sie das Kochfeld nach jedem Gebrauch, damit Kochrechte nicht festbrennen.

Hinweis: Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. Seite 7

Voraussetzung: Das Kochfeld ist abgekühlt.

1. Starken Schmutz mit einem Glasschaber entfern.
2. Das Kochfeld mit einem Glaskeramik-Reinigungsmittel reinigen. Beachten Sie die Reinigungshinweise auf der Verpackung des Reinigers.

Tipp: Mit einem Spezialschwamm für Glaskeramik können Sie gute Reinigungsergebnisse erzielen.

6.3 Kochfeldrahmen reinigen

Reinigen Sie den Kochfeldrahmen nach dem Gebrauch, wenn sich Schmutz oder Flecken darauf befinden.

Hinweise

• Beachten Sie die Informationen zu ungeeigneten Reinigungsmitteln. → Seite 7

• Nicht den Glasschaber verwenden.

• Den Kochfeldrahmen mit freiBer Spullauge und einem weichen Tuch reinigen. Neue Schwammtücher vor dem Gebrauch grundlich auswaschen.

• Mit einem weichen Tuch nachtrocknen.

7 Entsorgen

7.1 Altgerat entsorgen

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiederverwendet werden.

Das Gerät umweltgerecht entsorgen.

Informationen über aktuelle Entsorgungswege erhalten Sie bei ihrem Fachhändler sowie ihrer Gemeinde- oder Stadtverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

8 Kundendienst

Funktionsrelevante Original-Ersatzteile gemäß der entsprechenden Okodesign-Verordnung erhalten Sie bei unserem Kundendienst für die Dauer von mindestens 10 Jahren ab dem Inverkehrbringen Ihres Geräts innerhalb des Europäischen Wirtschaftsrums.

Hinweis: Der Einsatz des Kundendiensts ist im Rahmen der Herstellergarantiebedingungen kostenfrei.

Detaillierte Informationen über die Garantiedauer und die Garantiebedingungen in Ihr Land erhalten Sie bei unseren Kundendienst, Ihr hem Handler oder auf unserer Website.

Wenn Sie den Kundendienst kontaktieren, benötigen Sie die Erzeugnisnummer (E-Nr.) und die Fertigungsnummer (FD) Ihres Geräts.

Die Kontaktdaten des Kundendiensts finden Sie im beiliegenden Kundendienstverzeichnis oder auf unserer Website.

8.1 Erzeugnisnummer (E-Nr.) und Fertigungsummer (FD)

Die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) finden Sie auf dem Typenschild des Geräts. Das Typenschild finden Sie:

• auf dem Gerätepass.
• auf der Unterseite des Kochfelds.

Um ihre Geratedaten und die Kundendienst-Telefonnummer schnell wiederzufinden, können Sie die Daten notieren.

9 Montageanleitung

Beachten Sie diese Informationen bei der Montage des Geräts.

9.1 Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

• Elektrischer Anschluss nur durch konzessioniertes Fachpersonal. Bei Falschanschluss erlischt die Garantie.

9.2 MöbelVBorbereiten

Die Arbeitsplatte muss eben, waagrecht und stabil sein.

Die Einbaumöbel inklusive Wandabschlussleisten müssen mindestens 90^ hitzebestandig sein.
- Eine Nieschenverkleidungen innerhalb des 50 mm Abstands zur Rückwand darf nicht brennbar sein (z.B. Fliesen, Stein).

Nur ein fachgerechter Einbau nach dieser Montageanweisung garantiert einen sicheren Gebrauch. Bei Schaden durch nicht fachgerechten Einbau haftet der Monteur.
Kochfeld und Herd nur von der gleichen Marke und mit gleichem Kombinationspunkt.
- Der Berührungsschutz muss durch den Einbau gewährleistet sein.
Montageanweisung des Herds beachten.

• Bei entsprechendem Unterbau konnen auch Arbeitsplatten bis 16mm verwendet werden.
  Die Schnittflächen hitzebeständig versiegeln, um ein Aufquellen der Arbeitsplatte durch Feuchtigkeit zu verhindern.

9.3 Kochfeld anschließen

Voraussetzung: Der Herd muss am Netz angeschlossen, aber spannungssloin.

1. Den Schutzleiter PE (grün/gelb) des Kochfeldes an die Erdungstelle ©des Herds anschrauben.
2. Den Kochstellensstecker am Herd einstecken. Die Farbe der vorderen Leitung muss mit der Farbkennzeichnung des Aufklebers übereinstimmen.

9.4 Kochfeld einsetzen

Die Leitungen nicht einklennen und nicht über scharfe Kanten führen.

Das Kochfeld kann auch in einen vorhandenen 500mm tiefen Ausschnitt eingebaut werden.

9.5 Kochfeld ausbauen

1. Das Gerät spannungsslo machen.
2. Den Herd Herausziehen und vor dem Möbel (gegebenfalls auf einem Podest) abstellen.
3. Die Kochstellenstecker abstecken.
4. Zuletzt den Schutzleiter PE (grün/gelb) von der Erdungsschraube losen.
5. Das Kochfeld von unter herausdrucken.

Table des matieres

MANUEL D'UTILISATION

Deksel zo min möglichk oplichten.

De leidingen nicht inklemmen en nicht over scherpe randen leiden.
