BEDIENUNGSANLEITUNG LI8 FF2I W INDESIT
Gebrauchsanleitungen KUHL-/GEFRIERKOMBI
Inhaltsverzeichnis
Gebrauchsanleitungen, 1
Kundendienst, 4
Beschreibung Ihres Gerätes, 12
Wechsel des Turanschlags, 52
Installation, 28
Inbetriebsetzung und Gebrauch, 29
Wartung und Pflege, 30
Vorsichtsmaßregeln und Hinweise, 30
Störungen und Abhilfe, 31
Operating Instructions REFRIGERATOR/FREEZER COMBINATION
Contents
Beschreibung Ihres Gerätes, 8
Bevor Sie sich an den Kundendienst wenden:
- Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).
- Sollte das Gerät nach allen Kontrollen nicht funktionieren und der von Ihnen festgestellte Fehler weiter bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:
Geben Sie bitte Folgendes an:
die Art der Störung, das Gerätemodell (Mod.), die Modellnummer (S/N).
Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).
Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.
Bevor Sie den Kundendienst rufen:
Beschreibung Ihres Gerätes
Bedienblende
Beschreibung Ihres Gerätes
Bedienblende
1. EIN-/AUSSCHALTEN
Das gesamte Produkt (sowohl Kühl- als auch Gefrierfach) kann durch Drücken dieser Taste für 2 Sekunden ausgeschaltet werden.
An der vorderen Schnittstelle wird der zuletzt eingestellte Wert angezeigt.
Drücken Sie diese Taste, um das Gerät auszuschalten. Ein akustisches Signal ertönt, um die "Ausschaltung des Produkts" zu bestätigen.
2. KÜHLSCHRANK Temperaturanzeige
Es zeigt die Temperatur des Kühlfachs an.
3. KÜHLSCHRANK Temperatureinstellung
Es ermöglicht Ihnen, den Temperaturwert des Kühlschranks auf zyklische Weise zu ändern; es bestätigt auch die auf der Schnittstelle gewählte Temperatur.
4. Kontrollleuchte SUPER FREEZE (Schnellgefrieren): Diese leuchtet, wenn die Taste SUPER FREEZE gedrückt wird. 5. Taste SUPER FREEZE (Schnellgefrieren): Anzuwenden bei einzufrierenden frischen Lebensmitteln. Wird diese Taste gedrückt, leuchtet die Kontrollleuchte SUPER FREEZE (siehe Inbetriebnahme und Gebrauch).
Beschreibung Ihres Gerätes

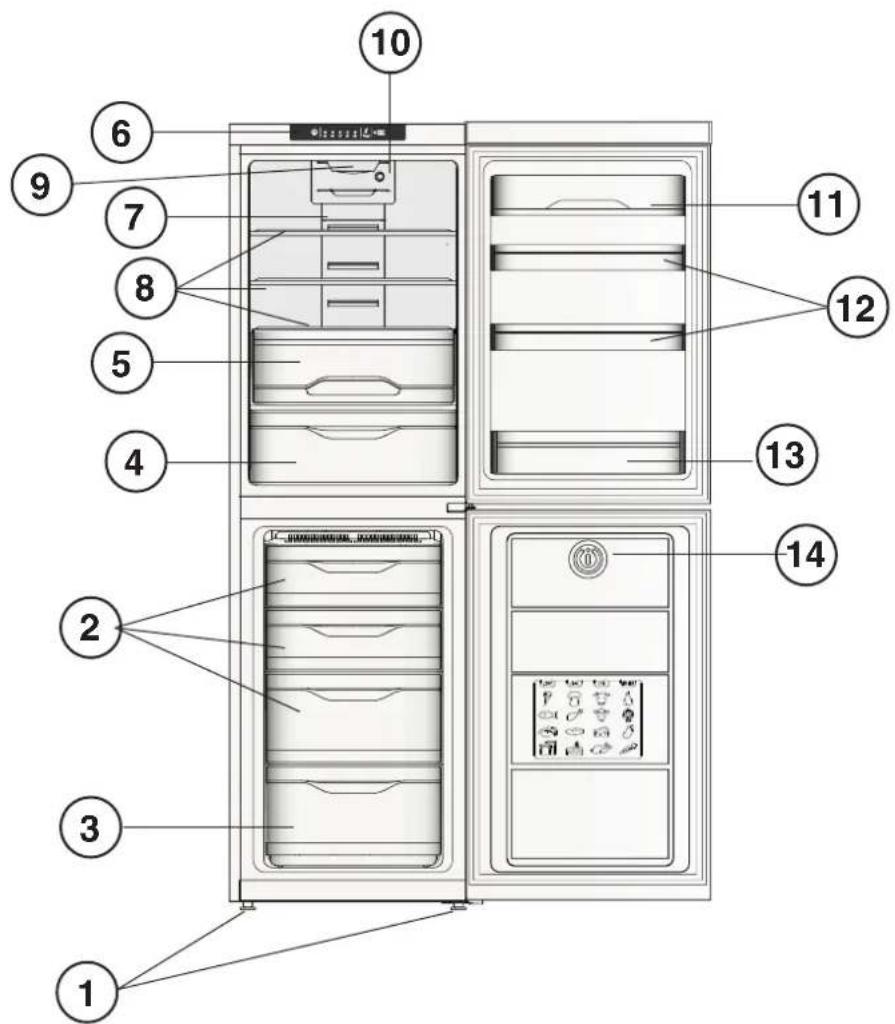

Geräteansicht
Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf der nachfolgenden Seite.
1. Stellfüße 2. Fach zum LAGERN* 3. Fach zum GEFRIEREN und LAGERN 4. Schale für OBST und GEMÜSE
5 FLEXI USE BOX-Container*
6 Bedienblende 7 WINE RACK 8 ABLAGE 9 LAMPE (siehe Wartung)
10 AIR*
11 ausziehbares Ablagefach mit Abdeckung * 12 Abnehmbare Ablage für TUBEN UND DOSEN * 13 Ablage für FLASCHEN
14 STROMAUSFALLSENSOR*
* Unterschiedliche Anzahl und Platzierung, nicht bei allen Modellen.
NL
! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder der Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, sie zu Rate zu ziehen. ! Lesen Sie die folgenden Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
Aufstellort und elektrischer Anschluss
Aufstellort
- Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.
- Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung, um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen.
- Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.
- Stellen Sie das Gerät in sicherem Abstand zu Hitzequellen auf (direktes Sonnenlicht, Küchenherde usw.)
Nivellierung
- Stellen Sie das Gerät auf einem ebenen und festen Boden auf.
- Sollte der Fußboden nicht perfekt eben sein, gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.
Elektrischer Anschluss
Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Vor dem Einführen des Steckers in die Steckdose ist sicherzustellen, dass
die Steckdose über eine normgerechte Erdung verfügt; die Netzspannung den auf dem Typenschild (befindlich im Kühlschrank unten links) angegebenen Werten entspricht, z.B. 220-240 V; die Steckdose mit dem Netzstecker übereinstimmt. Sollte dies nicht der Fall sein, lassen Sie den Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Veränderungen oder Vielfachsteckdosen.
Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.
Das Netzkabel darf nicht gebogen oder eingeklemmt werden. Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (Kundendienst). Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden.
Inbetriebsetzung und Gebrauch
Einschalten Ihres Gerätes
Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe Installation).
Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden. Die Modelle mit elektronischer Ausstattung verfügen über einen Motorschutzschalter, der den Kompressor erst ca. 8 Minuten nach dem Starten einschaltet. Dies geschieht auch nach jeder Stromunterbrechung bzw. nach jedem Stromausfall (Blackout).
- Stecker anschließen und prüfen, ob die Anzeige auf KÜHLSCHRANKTEMPERATUR leuchtet. Wenn die Anzeige ausbleibt, bitte die EIN/AUS Taste drücken.
- Die KÜHLSCHRANKTEMPERATUR auf einen Durchschnittswert setzen. Nach ein paar Stunden ist es möglich, Lebensmittel in den Kühlschrank einzuräumen.
AIR*
Es wird empfohlen, bei hohen Umgebungstemperaturen, wenn sich Kondenswasser auf den Einlegeböden gebildet hat, bzw. bei hoher Umgebungsluftfeuchtigkeit die Luftzufuhr durch den entsprechenden Schalter zu erhöhen. Verstellen Sie die Luftzufuhr nicht mit Kühlgut.
Optimaler Gebrauch der Kühlzone
- Legen Sie nur abgekühlte, höchstens lauwarme, niemals heiße Speisen ein (siehe, wo FLEXI USE BOX vertreten ist).
- Bitte beachten Sie, dass gekochte Speisen nicht länger halten als rohe Speisen.
- Bewahren Sie keine Flüssigkeiten in offenen Behältern auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.
ABLAGEN:
Sie sind beweglich und dank der speziellen Struktur in der Höhe und Tiefe verstellt (siehe Abbildung). Sie können höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz
(siehe
Käsethermometer*: zur Ermittlung des kältesten Bereichs des Kühlschranks speziell für Weichkäse (Symbol OK bei ca. +5 °C, 100% Luftfeuchtigkeit).
- Vergewissern Sie sich, dass auf der Anzeige die Aufschrift OK Optimaler Gebrauch des Gefrierfachs
klar und deutlich zu sehen ist (siehe Abbildung).
- Ist die Anzeige komplett schwarz, ist die Temperatur zu hoch. Stellen Sie anhand des Schalters KÜHLSCHRANK eine höhere Stufe (kälter) ein und warten Sie ca. 10 Stunden, bis diese Temperatur stabil bleibt.
- Kontrollieren Sie das Käsethermometer erneut und regulieren Sie gegebenenfalls die Temperatur noch einmal nach. Wurden zu große Lebensmittelmengen gelagert oder die Gerätetür zu oft geöffnet, dann ist es ganz normal, dass das Käsethermometer kein OK anzeigt. Warten Sie mindestens 10 Stunden, bevor Sie die KÜHLSCHRANKTEMPERATUR auf einen niedrigeren Wert stellen.

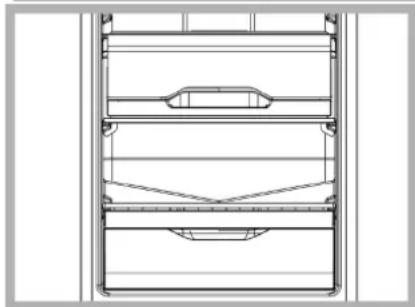

FLEXI USE BOX*-Container

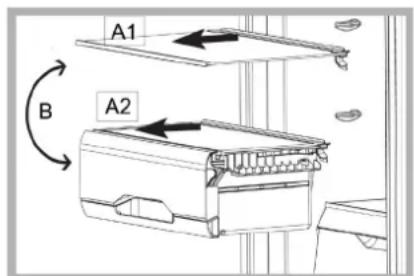

Diese neue Box bietet Ihnen maximale Flexibilität und hervorragende Voraussetzungen für die sachgerechte Lagerung von Lebensmitteln.
Wenn Sie Lebensmittel in den „unteren“ Teil des Kühlschranks legen, werden diese STÄRKER GEKÜHLT und bieten konstante Temperaturen um 0 °C, besonders geeignet für:
- die Lagerung von Fleisch, Fisch und leicht verderblichen Lebensmitteln; - das rasche Herunterkühlen von heißen Speisen; - das Auftauen bei niedriger Temperatur (verhindert Vermehrung von Keimen).
Eine standardmäßige Temperatur von 0°C wird hier erreicht, wenn die allgemeine Kühlschranktemperatur bei 4°C liegt.
Wenn Sie die Temperatur im Kühlschrank insgesamt senken, verringern Sie die Temperatur im KALTEFACH befindlichen Bereich.
Die Lagerung im „oberen“ Teil des Kühlschranks (A1) eignet sich für Obst und Gemüse, sodass Ihnen damit ein zweites Frischefach zur Verfügung steht.
* Unterschiedliche Anzahl und Platzierung, je nach Modell.
An- oder aufgetautes Gefriergut darf nicht wieder eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.). Frische Lebensmittel zum Einfrieren sollten nicht in direkten Kontakt mit bereits gefrorenen gebracht werden; diese sind in das untere GEFRIER- und LAGERFACH zu legen, das die beste Gefriergeschwindigkeit bietet. Zum sicheren und korrekten Einfrieren von Lebensmitteln muss die Funktion SUPER FREEZE 24 Stunden vor dem Einlagern des Lebensmittels gestartet werden. Nach dem Einlagern des Lebensmittels muss die Funktion SUPER FREEZE erneut gestartet werden, da sie sich nach 24 Stunden automatisch abschaltet.
Lagern Sie in der Gefrierzone keine hermetisch verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen.
Die Höchstmenge an Lebensmitteln, die täglich eingefroren werden kann, ist auf dem Typenschild (befindlich in der Kühlzone unten links) ersichtlich (Beispiel: 2Kg/24h).
! Während des Schnellgefrierens sollte das Öffnen der Tür vermieden werden.
! Um den Gefrierschrank nicht zu behindern, sollten die Belüftungsöffnungen nicht durch Lebensmittel oder Behälter zugestellt werden.
- Auch während eines Stromausfalls oder einer Störung sollten die Gefrierfächer nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 12-18 Stunden.
! Um mehr Platz im Inneren des Gefrierschranks zu gewinnen, können Sie nach Belieben die Schubladen (oder die Klappen, sofern zutreffend) aus ihren Halterungen herausziehen und das Gefriergut direkt auf die vorhandenen Einlegeböden legen.

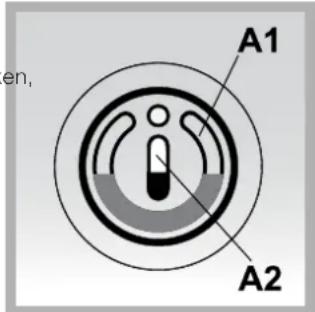

STROMAUSFALLSENSOR*
Bei der ersten Inbetriebnahme des Kühlschranks muss sich der Stromausfallsensor in dieser Position befinden.

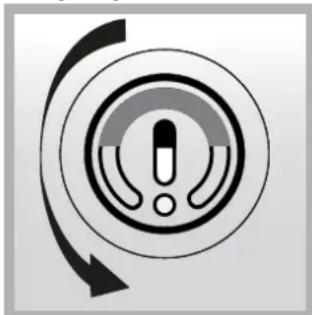

Nach dem Ablauf von 24 Stunden drehen Sie den Stromausfallsensor um 180°
Ihr Kühlgut ist sicher, solange die Kontrollflüssigkeiten nicht, wie unten gezeigt, ausgehen.
Wenn eine oder beide Kontrollflüssigkeiten aufgetaut sind, wird der Temperaturanstieg im Gefrierfach angezeigt.
Wenn die Flüssigkeit A1 auftaut, müssen die Lebensmittel innerhalb einer Woche verzehrt werden.
Selbst die teilweise Schmelze einer der beiden Flüssigkeiten kann mit einer anormalen Erhöhung der internen Temperatur einhergehen.
Wenn die Flüssigkeit A2 auftaut, sind die Lebensmittel nicht mehr für den Verzehr geeignet und müssen entsorgt werden.
- Soll das Gerät für längere Zeit stillgelegt werden, reinigen Sie es und halten Sie die Gerätetür offen.
LED-Lampe wechseln.
Die LED-Beleuchtung gestattet dank des leistungsstarken Streulichts eine gute Sicht auf alle Lebensmittel. Wenn Sie die LED-Lampe wechseln müssen, wenden Sie sich an den technischen Kundendienst.
- Lassen Sie die Kühlschranktür nicht für längere Zeit offen. Schließen Sie die Gefrierfachtür, da andernfalls der Stromausfallsensor einen Fehlalarm auslöst. Räumen Sie das Gefrierfach schnell wie möglich ein bzw. aus, um eine Aktivierung des Stromausfallsensors zu vermeiden. Wenn Sie die Tür über einen längeren Zeitraum nicht schließen, taut die Kontrollflüssigkeit des Stromausfallsensors auf, obwohl sich die eingefrorenen Lebensmittel weiterhin in einem einwandfreien Zustand befinden.
- Kontrollieren Sie den Zustand der Flüssigkeit nur bei eingeschaltetem Strom. Das Gefrierfach vermag bei einem Stromausfall Gefriergut noch für xx Stunden sicher lagern (abhängig von den Außentemperaturen). Bei einem Stromausfall von kürzerer Dauer empfiehlt es sich, die Tür überhaupt nicht zu öffnen, sondern zu warten.
- Stellen Sie heiße Speisen in den hinteren Bereich des Gefrierfachs. Wenn heiße Speisen direkt neben den Stromausfallsensor gestellt werden, kann das zum Auftauen der Kontrollflüssigkeiten und damit zu Fehlalarmen führen.
Lampenaustausch*
Austausch der Lampe der Kühlschrankbeleuchtung: Der Netzstecker muss aus der Steckdose gezogen werden. Verfahren Sie wie folgt beschrieben. Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben).
Wartung und Pflege
Abschalten Ihres Gerätes vom Stromnetz
Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden:
- Drücken Sie die EIN/AUS-Taste, um das Gerät auszuschalten,
- und ziehen Sie den Netzstecker aus der Steckdose.
Reinigung Ihres Gerätes
Das Gehäuse des Gerätes, außen und innen, sowie die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Lösungs-, Scheuer-, Bleichmittel oder Ammoniak. Das Zubehör kann herausgenommen und in einer Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben. Auf der Geräterückseite könnte sich Staub ablagern. Dieser kann vorsichtig mit dem langen Rohrstutzen des auf eine geringe Leistung eingestellten Staubsaugers entfernt werden, jedoch nicht ohne das Kühlgerät vom Stromnetz getrennt zu haben.
Vermeidung von Schimmelpilz- und Geruchsbildung
Das Gerät wurde mit hygienischen Materialien gefertigt, die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden. * Unterschiedliche Anzahl und Platzierung, nicht bei Modellen.
Vorsichtsmaßregeln und Hinweise
! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entwickelt und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen beachtet und sollen aufmerksam gelesen werden.
Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen
- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.
2002/987/CE.
Allgemeine Sicherheit
- Dieses Gerät ist für den nicht professionellen Einsatz in privaten Haushalten bestimmt. Das Gerät ist zum Kühlen und Einfrieren von Lebensmitteln zu verwenden und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanleitung zu benutzen.
- Der Kühl-/ und Gefrierkombinationsapparat darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.
- Berühren Sie nicht den Rückwandverdampfer:
es besteht Verletzungsgefahr
Ziehen Sie den Gerätestecker nicht am Netzkabel aus der
Steckdose, sondern nur am Stecker selbst.
Vor allen Reinigungs- und Wartungsmaßnahmen muss der Netzstecker gezogen werden. Es ist nicht ausreichend, das Gerät auszuschalten (mit der EIN/AUS-Taste), um sämtliche elektrische Kontakte auszuschließen. - Bei etwaigen Störungen versuchen Sie bitte nicht, das Gerät selbst zu reparieren. - Verwenden Sie im Innern der Gefriergutlagerfächer keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel. Eiswürfel nicht sofort in den Mund nehmen. - Dieses Gerät ist nicht zur Verwendung durch (einschließlich Kinder) mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder ohne ausreichende Erfahrung und Kenntnis geeignet, es sei denn unter Aufsicht oder Anleitung durch eine für ihre Sicherheit verantwortliche Person. Kinder sind zu beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen. - Verpackungsmaterial ist kein Spielzeug für Kinder.
Entsorgung
- Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden. Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der enthaltenen Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.
Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.
Energie sparen und Umwelt schonen
- Stellen Sie das Gerät in einem trockenen, gut belüfteten Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.
- Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren. Das Gerät sollte nicht überladen werden: Zur Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.
- Stellen Sie keine warmen Speisen in das Gerät: sie würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.
- Sobald sich Eis bildet, muss das Gerät abgetaut werden (siehe Wartung). Eine dicke Eisschicht erschwert die Kälteübertragung auf das Kühlgut und erhöht den Stromverbrauch.
Störungen und Abhilfe
Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu das nachstehende Verzeichnis zu Rate.
Die Schnittstelle ist aus.
- Der Stecker ist nicht in die Steckdose eingesteckt oder es hat nicht genug Strom, um einen Kontakt herzustellen, oder es ist kein Strom im Haus vorhanden.
Der Motor startet nicht.
Das Gerät ist mit einem Motorschutzkontrollsystem ausgestattet (siehe Inbetriebsetzung und Gebrauch).
a) Das Warnsignal ertönt.
a) Die Kühlzonentür ist länger als zwei Minuten offen geblieben. Sobald die Tür geschlossen wird, schaltet sich das Warnsignal aus. Vielleicht wurde das Gerät nicht ordnungsgemäß ausgeschaltet (siehe Wartung).
Die Kühlleistung der Kühl- und der Gefrierzone ist zu gering.
Die Türen schließen nicht gut bzw. die Dichtungen sind porös. Die Türen werden zu oft geöffnet. Oder die KÜHLSCHRANKTEMPERATUR stimmt nicht (siehe Beschreibung). Die Kühl- oder die Gefrierzone wurde zu stark beladen.
Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.
Die KÜHLSCHRANKTEMPERATUR stimmt nicht (siehe Beschreibung).
Der Motor läuft ununterbrochen.
Die Taste SCHNELLFRIEREN ist gedrückt: die gelbe SCHNELLFRIEREN-Anzeige ist an (siehe Beschreibung). Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.
Die Umgebungstemperatur ist sehr hoch.
Das Betriebsergebnis ist zu stark.
Das Gerät wurde nicht eben aufgestellt (siehe Installation). - Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt, die vibrieren und davon zur Geräuschbildung Ihres Gerätes beitragen. Das Kühlmittel verursacht ein leises Geräusch auch wenn der Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.
Die Temperatur einiger Kühlschrank-Außenteile ist sehr hoch.
Die hohen Temperaturen sind erforderlich, um eine Kondenswasserbildung in einigen Kühlschrank-Bereichen zu vermeiden.
