BEDIENUNGSANLEITUNG EHL8540IHK ELECTROLUX

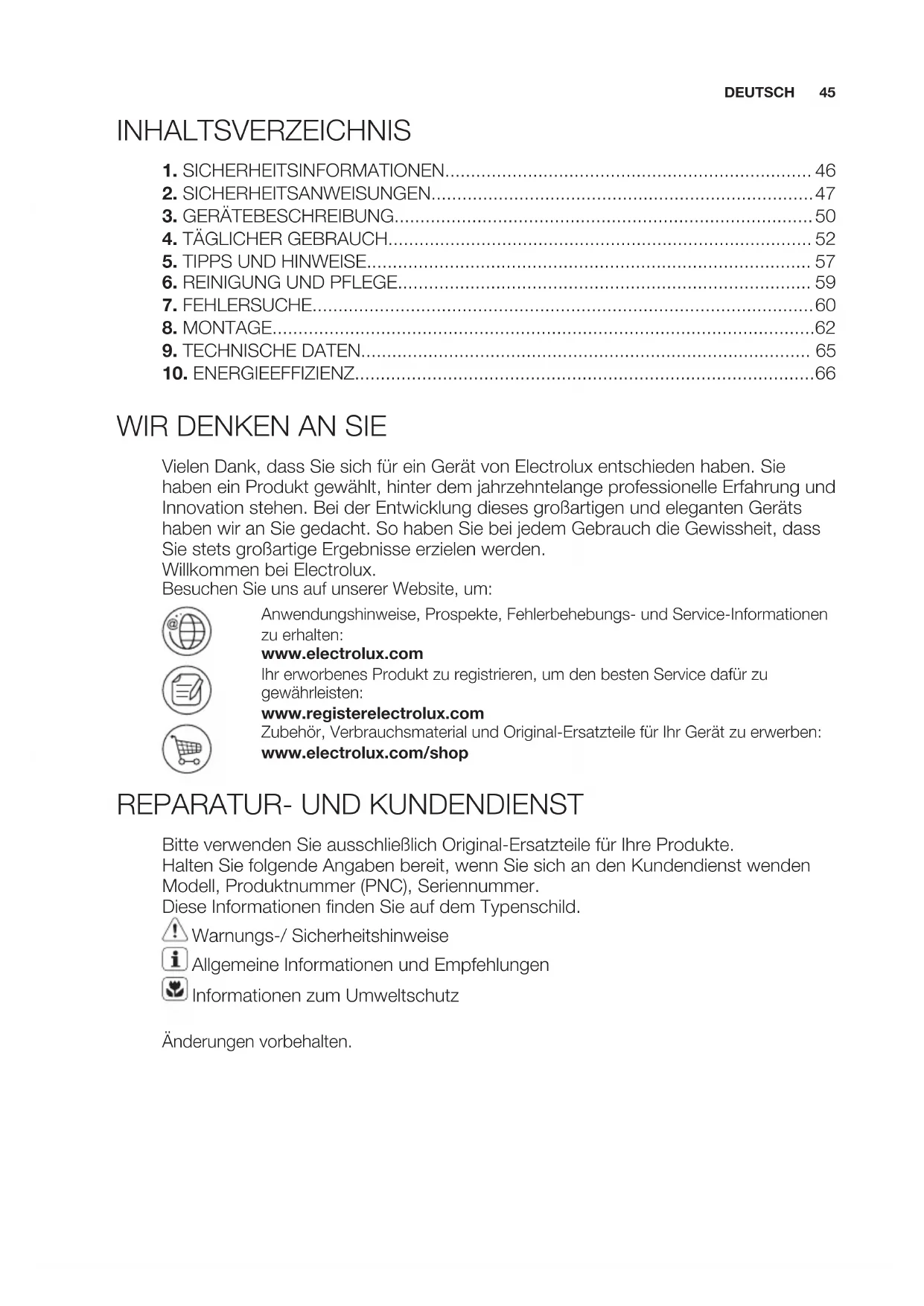

Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden. Willkommen bei Electrolux. Besuchen Sie uns auf unserer Website, um: Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu erhalten: www.electrolux.com Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten: www.registerelectrolux.com Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben: www.electrolux.com/shop

REPARATUR- UND KUNDENDIENST

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte. Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden Modell, Produktnummer (PNC), Seriennummer. Diese Informationen finden Sie auf dem Typenschild. Warnungs-/ Sicherheitshinweise Allgemeine Informationen und Empfehlungen Informationen zum Umweltschutz Änderungen vorbehalten. DEUTSCH

451. SICHERHEITSINFORMATIONEN

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Der Hersteller übernimmt keine Verantwortung für Verletzungen und Beschädigungen durch unsachgemäße Montage. Bewahren Sie die Gebrauchsanleitung griffbereit auf.

1.1 Sicherheit von Kindern und schutzbedürftigen

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Halten Sie Kinder und Haustiere während des Betriebs oder der Abkühlphase vom Gerät fern. Zugängliche Teile sind heiß.

• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.

• Wartung oder Reinigung des Geräts dürfen nicht von Kindern ohne Aufsicht erfolgen.

• Halten Sie Kinder unter 3 Jahren vom Gerät fern, wenn sie nicht ständig beaufsichtigt werden.

1.2 Allgemeine Sicherheit

• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein. www.electrolux.com46• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.

• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

• Legen Sie keine Gegenstände auf dem Kochfeld ab.

• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.

• Benutzen Sie zum Reinigen des Geräts keinen Dampfreiniger.

• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.

• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramik-/Glasfläche feststellen. Stromschlaggefahr!

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer gleichermaßen qualifizierten Person ausgetauscht werden, um Gefahrenquellen zu vermeiden.

2. SICHERHEITSANWEISUNGEN

WARNUNG! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

• Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.

• Der Boden des Geräts kann heiß werden. Achten Sie darauf eine feuerfeste Trennplatte unter dem Gerät DEUTSCH 47anzubringen, damit der Boden nicht zugänglich ist.

• Achten Sie darauf, dass zwischen der Arbeitsplatte und dem Gerät darunter ein Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen, sind von der Garantie ausgenommen.

2.2 Elektrischer Anschluss

WARNUNG! Brand- und Stromschlaggefahr.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Das Gerät muss geerdet sein.

• Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker (fall vorhanden) verwendet werden, kann der Anschluss überhitzen.

• Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.

• Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.

• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.

• Verwenden Sie die Zugentlastung für das Kabel.

• Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, Netzstecker (falls vorhanden) und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an unseren autorisierten Kundendienst oder eine Elektrofachkraft.

• Alle Teile, die gegen direktes Berühren schützen sowie die isolierten Teile müssen so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden können.

• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Falls die Steckdose lose ist, schließen Sie den Netzstecker nicht an.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.

• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.

WARNUNG! Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Entfernen Sie vor dem ersten Gebrauch das gesamte Verpackungsmaterial, die Aufkleber und Schutzfolie (falls vorhanden).

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Die Lüftungsöffnungen dürfen nicht abgedeckt werden.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Schalten Sie die Kochzonen nach jedem Gebrauch aus.

• Verlassen Sie sich nicht auf die Topferkennung. www.electrolux.com48• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.

• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.

• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.

• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

• Benutzer mit einem Herzschrittmacher müssen einen Mindestabstand von 30 cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.

• Wenn Sie Nahrungsmittel in heißes Öl geben, kann dieses spritzen. WARNUNG! Brand- und Explosionsgefahr!

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen und erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.

• Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.

• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen eher einen Brand verursachen als frisches Öl.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts. WARNUNG! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.

• Lassen Sie das Kochgeschirr nicht leerkochen.

• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Gerät fallen. Die Oberfläche könnte beschädigt werden.

• Schalten Sie die Kochzonen niemals ein, wenn sich kein Kochgeschirr darauf befindet, oder wenn das Kochgeschirr leer ist.

• Legen Sie keine Alufolie auf das Gerät.

• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glas-/ Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf der Kochfläche umsetzen möchten.

• Dieses Gerät ist nur zum Kochen bestimmt. Jeder andere Gebrauch ist als bestimmungsfremd anzusehen, zum Beispiel das Beheizen eines Raums.

2.4 Reinigung und Pflege

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.

• Schalten Sie das Gerät vor dem Reinigen aus und lassen Sie es abkühlen.

• Trennen Sie das Gerät vor Wartungsarbeiten von der Spannungsversorgung.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Für Informationen zur ordnungsgemäßen Entsorgung des Geräts wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.

• Schneiden Sie das Netzkabel ab, und entsorgen Sie es. DEUTSCH

• Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.

• Verwenden Sie ausschließlich Originalersatzteile.

3. GERÄTEBESCHREIBUNG

3.1 Kochfeldanordnung

3.2 Bedienfeldanordnung

Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und akustischen Signale informieren Sie über die aktiven Funktionen. Sen- sor- feld Funktion Anmerkung

EIN/AUS Ein- und Ausschalten des Kochfeldes.

Tastensperre / Kindersi- cherung Verriegeln/Entriegeln des Bedienfelds.

STOP+GO Ein- und Ausschalten der Funktion.

Connect Function Ein- und Ausschalten der Funktion.

- Kochstufenanzeige Zeigt die Kochstufe an. www.electrolux.com50Sen- sor- feld Funktion Anmerkung

- Kochzonen-Anzeigen des Timers Zeigen an, für welche Kochzone die Zeit eingestellt wurde.

- Timer-Anzeige Zeigt die Zeit in Minuten an.

Hob²Hood Ein- und Ausschalten des manuellen Modus der Funktion.

- Auswählen der Kochzone.

- Erhöhen oder Verringern der Zeit.

Power-Funktion Ein- und Ausschalten der Funktion.

- Einstellskala Einstellen der Kochstufe.

3.3 Anzeigen der Kochstufen

Display Beschreibung Die Kochzone ist ausgeschaltet.

Die Kochzone ist eingeschaltet. Die Funktion STOP+GO ist in Betrieb. Die Funktion Ankochautomatik ist in Betrieb. Power-Funktion ist eingeschaltet. + Zahl Eine Störung ist aufgetreten.

OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/Warm- halten/Restwärme. Die Funktion Tastensperre /Kindersicherung ist in Betrieb. Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich kein Kochgeschirr auf der Kochzone. Die Funktion Abschaltautomatik ist in Betrieb. DEUTSCH

513.4 OptiHeat Control

(Restwärmeanzeige, 3-stufig) WARNUNG! / / Es besteht Verbrennungsgefahr durch Restwärme. Die Anzeige zeigt die Restwärmestufe an. Die Induktionskochzonen erzeugen die erforderliche Hitze zum Kochen direkt im Boden des Kochgeschirrs. Die Glaskeramik wird nur durch die Wärme des Kochgeschirrs erhitzt.

4. TÄGLICHER GEBRAUCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

4.1 Ein- und Ausschalten

Berühren Sie 1 Sekunde lang , um das Kochfeld ein- oder auszuschalten.

4.2 Abschaltautomatik

Mit dieser Funktion wird das Kochfeld in folgenden Fällen automatisch ausgeschaltet:

• Alle Kochzonen sind ausgeschaltet.

• Nach dem Einschalten des Kochfelds wird keine Kochstufe gewählt.

• Das Bedienfeld ist mehr als 10 Sekunden mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch usw.). Ein akustisches Signal ertönt und das Kochfeld schaltet ab. Entfernen Sie den Gegenstand oder reinigen Sie das Bedienfeld.

• Das Kochfeld wird zu heiß (wenn beispielsweise ein Topf leerkocht). Lassen Sie die Kochzone abkühlen, bevor Sie das Kochfeld wieder verwenden.

• Sie verwenden ungeeignetes Kochgeschirr. Das Symbol leuchtet und die Kochzone wird automatisch nach 2 Minuten ausgeschaltet.

• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer Weile leuchtet auf und das Kochfeld schaltet sich aus. Verhältnis zwischen der Kochstufe und der Zeit, nach der das Kochfeld ausgeschaltet wird: Kochstufe Das Kochfeld wird ausgeschal- tet nach , 1 - 3 6 Stunden

Einstellen oder Ändern der Kochstufe: Berühren Sie die Einstellskala auf der gewünschten Kochstufe oder fahren Sie mit dem Finger entlang der Skala bis zur gewünschten Kochstufe.

4.4 Kochzonen-Anzeige

max. Die waagerechte Linie zeigt die maximale Größe des Kochgeschirrs an. Siehe Kapitel „Technische Daten“. www.electrolux.com524.5 Connect Function Verwenden Sie diese Funktion mit Infinite Plancha

Zubehör. Diese Funktion verbindet zwei linke Kochzonen unter dem Zubehörteil, die sich dann wie eine Kochzone verhalten. Stellen Sie zuerst die Kochstufe für eine der beiden linken Kochzonen ein. Einschalten der Funktion: Berühren Sie . Zum Einstellen oder Ändern der Kochstufe berühren Sie eine der beiden linken Einstellskalen. Ausschalten der Funktion: Berühren Sie . Die Kochzonen arbeiten wieder unabhängig voneinander.

Wenn Sie diese Funktion einschalten, lässt sich die erforderliche Kochstufeneinstellung in kürzerer Zeit erzielen. Bei Verwendung dieser Funktion wird eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die erforderliche Stufe zurückgeschaltet. Zum Einschalten der Funktion muss die Kochzone abgekühlt sein. Einschalten der Funktion für eine Kochzone: Berühren Sie ( leuchtet). Berühren Sie dann gleich danach die gewünschte Kochstufe. Nach 3 Sekunden leuchtet auf. Ausschalten der Funktion: Ändern Sie die Kochstufe.

Diese Funktion stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Für die Induktionskochzone kann diese Funktion nur für einen begrenzten Zeitraum eingeschaltet werden. Danach schaltet die Induktionskochzone automatisch auf die höchste Kochstufe um. Siehe Kapitel „Technische Daten“. Einschalten der Funktion für eine Kochzone: Berühren Sie . leuchtet. Ausschalten der Funktion: Ändern Sie die Kochstufe.

Kurzzeitmesser Mit dieser Funktion stellen Sie ein, wie lange eine Kochzone für einen einzelnen Kochvorgang eingeschaltet bleiben soll. Stellen Sie zuerst die Kochzone und dann die Funktion ein. Sie können die Kochstufe einstellen, bevor Sie die Funktion einstellen oder danach. Auswählen der Kochzone: Berühren Sie so oft, bis die Kontrolllampe der gewünschten Kochzone aufleuchtet. Einschalten der Funktion: Berühren Sie des Timers, um die Zeit einzustellen (00 - 99 Minuten). Wenn die Kontrolllampe der Kochzone langsam blinkt, wird die Zeit heruntergezählt. So wird die Restzeit angezeigt: Wählen Sie die Kochzone mit aus. Die Kontrolllampe der Kochzone blinkt schneller. Das Display zeigt die Restzeit an. Ändern der Zeit: Wählen Sie die Kochzone mit aus. Berühren Sie oder . Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie . Die Restzeit wird auf 00 heruntergezählt. Die Kontrolllampe der Kochzone erlischt.

Das Zubehör ist nicht Teil des Lieferumfangs. Weitere Informationen erhalten Sie von Ihrem Händler vor Ort. DEUTSCH 53Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet. Ausschalten des Signaltons: Berühren Sie . CountUp Timer (Garzeitmesser) Benutzen Sie diese Funktion, um festzustellen wie lange die Kochzone bereits in Betrieb ist. Auswählen der Kochzone: Berühren Sie so oft, bis die Kontrolllampe der gewünschten Kochzone aufleuchtet. Einschalten der Funktion: Berühren Sie des Timers. leuchtet auf. Wenn die Kontrolllampe der Kochzone langsamer blinkt, wird die Zeit hochgezählt. Das Display schaltet um zwischen und der abgelaufenen Zeit (Minuten). So können Sie feststellen, wie lange die Kochzone bereits in Betrieb ist: Wählen Sie die Kochzone mit aus. Die Kontrolllampe der Kochzone blinkt schneller. Im Display wird die Einschaltdauer der Zone angezeigt. Ausschalten der Funktion: Wählen Sie die Kochzone mit und berühren Sie oder . Die Kontrolllampe der Kochzone erlischt. Kurzzeitwecker Sie können diese Funktion als Kurzzeit- Wecker benutzen, wenn das Gerät eingeschaltet ist und die Kochzonen nicht in Betrieb sind (die Kochstufenanzeige anzeigt). Einschalten der Funktion: Berühren Sie . Berühren Sie oder des Timers, um die Zeit einzustellen. Wenn die eingestellte Zeit abgelaufen ist, ertönt ein Signalton und 00 blinkt. Ausschalten des Signaltons: Berühren Sie . Die Funktion hat keine Auswirkung auf den Kochzonenbetrieb.

Mit dieser Funktion werden alle eingeschalteten Kochzonen auf die niedrigste Kochstufe geschaltet. Ist die Funktion eingeschaltet, lässt sich die Kochstufe nicht ändern. Die Funktion unterbricht nicht die Uhrfunktionen. Einschalten der Funktion: Berühren Sie . leuchtet. Ausschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt.

Sie können das Bedienfeld sperren, wenn Kochzonen eingeschaltet sind. So wird verhindert, dass die Kochstufe versehentlich geändert wird. Stellen Sie zuerst die Kochstufe ein. Einschalten der Funktion:Berühren Sie . leuchtet 4 Sekunden.Der Timer bleibt eingeschaltet. Ausschalten der Funktion: Berühren Sie . Die vorherige Kochstufe wird angezeigt. Diese Funktion wird auch ausgeschaltet, sobald das Kochfeld ausgeschaltet wird.

4.11 Kindersicherung

Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds. Zum Einschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. leuchtet. Schalten Sie das Kochfeld mit aus. Zum Ausschalten der Funktion: Schalten Sie das Kochfeld mit ein. Stellen Sie keine Kochstufe ein. Berühren Sie vier Sekunden. leuchtet. Schalten Sie das Kochfeld mit aus. www.electrolux.com54Vorübergehendes Ausschalten der Funktion für einen einzelnen Kochvorgang: Schalten Sie das Kochfeld mit ein. Die Kontrolllampe leuchtet. Berühren Sie 4 Sekunden lang . Stellen Sie die Kochstufe innerhalb von 10 Sekunden ein. Das Kochfeld kann jetzt benutzt werden. Wenn Sie das Kochfeld mit ausschalten, wird diese Funktion wieder eingeschaltet.

4.12 OffSound Control (Ein- und

Ausschalten des Signaltons) Schalten Sie das Kochfeld aus. Berühren Sie 3 Sekunden lang . Das Display wird ein- und ausgeschaltet. Berühren Sie 3 Sekunden lang . Es wird oder angezeigt. Berühren Sie des Timers zum Auswählen von:

• - Der Signalton ist ausgeschaltet

• - Der Signalton ist eingeschaltet Warten Sie, bis das Kochfeld automatisch ausgeschaltet wird, um Ihre Auswahl zu bestätigen. Haben Sie die Funktion auf eingestellt, ertönt der Signalton nur in folgenden Fällen:

• Bei der Berührung von

• Kurzzeitwecker erlischt

• Kurzzeitmesser erlischt

• Wenn das Bedienfeld bedeckt ist.

• Die Kochzonen werden je nach Lage auf dem Kochfeld und der Anzahl der Phasen gruppiert. Siehe Abbildung.

• Jede Phase darf bis maximal 3700 W belastet werden.

• Mit dieser Funktion wird die Leistung zwischen den einzelnen, an dieselbe Phase angeschlossenen Kochzonen aufgeteilt.

• Diese Funktion wird eingeschaltet, sobald die Gesamtleistung aller an dieselbe Phase angeschlossenen Kochzonen 3700 W übersteigt.

• Mit dieser Funktion wird die Leistung zwischen den anderen, an dieselbe Phase angeschlossenen Kochzonen verringert.

• Die Anzeige der reduzierten Kochzonen wechselt zwischen zwei Kochstufen.

Diese innovative automatische Funktion verbindet das Kochfeld mit einer speziellen Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Drehzahl des Lüfters wird automatisch eingestellt. Sie richtet sich nach dem eingestellten Modus und der Temperatur des heißesten Kochgeschirrs auf dem Kochfeld. Sie können den Lüfter auch manuell auf dem Bedienfeld des Kochfelds einstellen. Bei den meisten Dunstabzugshauben ist das Fernsteuerungssystem werkseitig ausgeschaltet. Schalten Sie es ein, bevor Sie die Funktion nutzen. Weitere Informationen finden Sie in der Anleitung der Dunstabzugshaube. Automatikbetrieb der Funktion Stellen Sie für den automatischen Betrieb den Modus auf H1 – H6. Das Kochfeld ist standardmäßig auf H5 gestellt. Die Dunstabzugshaube schaltet sich ein, wenn Sie das Kochfeld bedienen. Das Kochfeld misst die Temperatur des Kochgeschirrs automatisch und passt die Geschwindigkeit des Lüfters an. DEUTSCH 55Automatikbetrieb Autom- atische Ein- schal- tung der Be- leuch- tung Ko- chen

Ein Lüfter- gesch- windig- keit 1 Lüfter- gesch- windig- keit 1 Modus

Ein Aus Lüfter- gesch- windig- keit 1 Modus

Ein Lüfter- gesch- windig- keit 1 Lüfter- gesch- windig- keit 1 Modus

Ein Lüfter- gesch- windig- keit 1 Lüfter- gesch- windig- keit 2 Modus

Ein Lüfter- gesch- windig- keit 2 Lüfter- gesch- windig- keit 3

Das Kochfeld erkennt, dass gekocht wird und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikbetrieb.

Das Kochfeld erkennt, dass gebraten wird und regelt die Lüftergeschwindigkeit je nach eingestelltem Automatikbetrieb.

In diesem Modus werden der Lüfter und die Beleuchtung unabhängig von der Tem- peratur eingeschaltet. Ändern des Automatikbetriebs

1. Schalten Sie das Gerät aus.

2. Berühren Sie 3 Sekunden lang .

Das Display wird ein- und ausgeschaltet.

3. Berühren Sie 3 Sekunden lang .

4. Berühren Sie wiederholt, bis

5. Berühren Sie des Timers, um einen

automatischen Modus auszuwählen. Schalten Sie den Automatikbetrieb aus, um die Dunstabzugshaube direkt über deren Bedienfeld einzustellen. Wenn Sie nach Kochende das Kochfeld ausschalten, kann die Dunstabzugshaube noch eine gewisse Zeit in Betrieb sein. Nach dieser Zeit schaltet das System den Lüfter automatisch aus. Während der folgenden 30 Sekunden kann der Lüfter nicht wieder eingeschaltet werden. Manuelles Einstellen der Lüftergeschwindigkeit Sie können den Lüfter auch manuell einstellen. Berühren Sie hierzu , wenn das Kochfeld eingeschaltet ist. Auf diese Weise wird der Automatikbetrieb ausgeschaltet und Sie können die Lüftergeschwindigkeit manuell ändern. Durch Drücken von erhöht sich die Lüftergeschwindigkeit um eine Stufe. Wenn Sie die Intensivstufe gewählt haben und erneut drücken, wird die Geschwindigkeit auf 0 gesetzt und die Dunstabzugshaube ausgeschaltet. Berühren Sie , um die Lüftergeschwindigkeit 1 wieder einzustellen. Zum erneuten Einschalten des Automatikbetriebs schalten Sie das Kochfeld aus und wieder ein. Einschalten der Beleuchtung Sie können das Kochfeld so einstellen, dass sich die Beleuchtung automatisch einschaltet, wenn Sie das Kochfeld bedienen. Stellen Sie hierzu den Automatikmodus auf H1 – H6. www.electrolux.com56Die Beleuchtung der Dunstabzugshaube schaltet sich 2 Minuten nach Ausschalten des Kochfelds aus.

5. TIPPS UND HINWEISE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr schnell erhitzt. Benutzen Sie für die Induktionskochzonen geeignetes Kochgeschirr. Kochgeschirrmaterial

• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet markiert).

• Nicht geeignet: Aluminium, Kupfer, Messing, Glas, Keramik, Porzellan. Kochgeschirr eignet sich für Induktions-Kochfelder, wenn:

• Eine geringe Wassermenge auf einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell aufkocht.

• Ein Magnet vom Geschirrboden angezogen wird. Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein. Abmessungen des Kochgeschirrs Induktionskochzonen passen sich der Größe des Geschirrbodens bis zu einer bestimmten Grenze automatisch an. Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als der Mindestdurchmesser gelangt nur ein Teil der von der Kochzone erzeugten Hitze. Siehe Kapitel „Technische Daten“.

5.2 Betriebsgeräusche

Es gibt verschiedene Betriebsgeräusche:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Pfeifen: Sie haben die Kochzone auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).

• Summen: Sie haben die Kochzone auf eine hohe Stufe geschaltet.

• Klicken: Bei elektronischen Schaltvorgängen.

• Zischen, Surren: Der Ventilator läuft. Die Geräusche sind normal und weisen nicht auf eine Störung des Kochfelds hin.

5.3 Öko Timer (Öko-Timer)

Um Energie zu sparen, schaltet sich die Kochzonenheizung vor dem Signal des Kurzzeitmessers ab. Die Abschaltzeit hängt von der eingestellten Kochstufe und der Gardauer ab.

5.4 Anwendungsbeispiele zum

Kochen Das Verhältnis zwischen der Kochstufe und dem Energieverbrauch der Kochzone ist nicht linear. Bei einer höheren Kochstufe steigt der Energieverbrauch der Kochzone nicht proportional an. Das bedeutet, dass die Kochzone, die auf eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung verbraucht. DEUTSCH 57Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte. Kochstufe Verwendung: Dauer (Min.) Hinweise

Warmhalten von gegarten Speisen. Nach Bedarf Legen Sie einen Deckel auf das Kochgeschirr.

5 - 25 Gelegentlich umrühren.

10 - 40 Mit Deckel garen.

3 - 5 Köcheln von Reis und Milch-

gerichten, Erhitzen von Fertig- gerichten.

25 - 50 Mindestens doppelte Menge

Flüssigkeit zum Reis geben, Milchgerichte zwischendurch umrühren.

5 - 7 Dünsten von Gemüse, Fisch,

20 - 45 Einige Esslöffel Flüssigkeit

7 - 9 Dampfgaren von Kartoffeln. 20 - 60 Max. ¼ l Wasser für 750 g

Kartoffeln verwenden.

7 - 9 Kochen größerer Speisemen-

gen, Eintopfgerichte und Sup- pen.

Bis zu 3 l Flüssigkeit plus Zu- taten.

9 - 12 Bei geringer Hitze anbraten:

Schnitzel, Cordon bleu, Kote- lett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts. Nach Bedarf Nach der Hälfte der Zeit wen- den.

12 - 13 Braten bei starker Hitze: Rös-

ti, Lendenstücke, Steaks.

5 - 15 Nach der Hälfte der Zeit wen-

den. 14 Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu- lasch, Schmorbraten), Frittieren von Pommes frites. Aufkochen großer Mengen Wasser. Die Power-Funktion wird einge- schaltet.

5.5 Tipps und Hinweise für die

Funktion Hob²Hood Wenn Sie das Kochfeld mit dieser Funktion betreiben:

• Das Bedienfeld der Dunstabzugshaube vor direkter Sonneneinstrahlung schützen.

• Keine Halogenstrahler auf das Bedienfeld der Dunstabzugshaube richten.

• Das Bedienfeld des Kochfelds nicht abdecken.

• Den Signalfluss zwischen dem Kochfeld und der Dunstabzugshaube nicht mit der Hand oder einem Kochgeschirrgriff unterbrechen Siehe Abbildung. Die abgebildete www.electrolux.com58Dunstabzugshaube ist nur beispielhaft. Andere Geräte mit Fernbedienung können das Signal beeinträchtigen. Um dies zu vermeiden, die Fernbedienung des Gerätes und des Kochfelds nicht gleichzeitig verwenden. Dunstabzugshauben mit der Funktion Hob²Hood Die komplette Palette von Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, finden Sie auf unserer Verbraucher-Website. Die Electrolux Dunstabzugshauben, die mit dieser Funktion ausgestattet sind, sind mit dem Symbol gekennzeichnet.

6. REINIGUNG UND PFLEGE

WARNUNG! Siehe Kapitel Sicherheitshinweise.

6.1 Allgemeine Informationen

• Reinigen Sie das Kochfeld nach jedem Gebrauch.

• Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

• Kratzer oder dunkle Flecken auf der Oberfläche beeinträchtigen die Funktionsfähigkeit des Kochfelds nicht.

• Verwenden Sie einen Spezialreiniger zur Reinigung der Kochfeldoberfläche.

• Verwenden Sie einen speziellen Reinigungsschaber für Glas.

6.2 Reinigen des Kochfelds

• Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Kochfeld beschädigen. Den speziellen Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.

• Folgendes kann nach ausreichender Abkühlung des Kochfelds entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Reinigen Sie das Kochfeld mit einem feuchten Tuch und etwas Spülmittel. Wischen Sie das Kochfeld nach der Reinigung mit einem weichen Tuch trocken. DEUTSCH

WARNUNG! Siehe Kapitel Sicherheitshinweise.

7.1 Was tun, wenn ...

Problem Mögliche Ursache Abhilfe Das Kochfeld kann nicht eingeschaltet oder bedient werden. Das Kochfeld ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen. Prüfen Sie, ob das Kochfeld ordnungsgemäß an die Spannungsversorgung an- geschlossen ist. Nehmen Sie dazu den Anschlussplan zu Hilfe. Die Sicherung hat ausge- löst. Vergewissern Sie sich, dass die Sicherung der Grund für die Störung ist. Löst die Si- cherung wiederholt aus, wenden Sie sich an eine zu- gelassene Elektrofachkraft. Schalten Sie das Kochfeld erneut ein und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein. Zwei oder mehr Sensorfeld- er wurden gleichzeitig ber- ührt. Berühren Sie nur ein Sen- sorfeld. Die Funktion STOP+GO ist in Betrieb. Siehe Kapitel „Täglicher Ge- brauch“. Wasser- oder Fettspritzer befinden sich auf dem Be- dienfeld. Wischen Sie das Bedienfeld ab. Ein akustisches Signal er- tönt und das Kochfeld schaltet ab. Wenn das Kochfeld ausge- schaltet wird, ertönt ein akustisches Signal. Mindestens ein Sensorfeld wurde bedeckt. Entfernen Sie den Gegen- stand von den Sensorfel- dern. Das Kochfeld wird ausge- schaltet. Sie haben etwas auf das Sensorfeld gestellt. Entfernen Sie den Gegen- stand vom Sensorfeld. Restwärmeanzeige leuchtet nicht. Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Be- trieb war. War die Kochzone lange genug eingeschaltet, um heiß zu sein, wenden Sie sich an den autorisierten Kundendienst. www.electrolux.com60Problem Mögliche Ursache Abhilfe Die Funktion Hob²Hood wird nicht ausgeführt. Sie haben das Bedienfeld bedeckt. Entfernen Sie den Gegen- stand vom Bedienfeld. Die Funktion Ankochauto- matik wird nicht ausgeführt. Die Kochzone ist heiß. Lassen Sie die Kochzone lange genug abkühlen. Die höchste Kochstufe ist eingestellt. Die höchste Kochstufe hat die gleiche Leistung wie die Funktion. Die Kochstufe schaltet zwi- schen zwei Kochstufen hin und her. Die Funktion Power-Man- agement ist in Betrieb. Siehe Kapitel „Täglicher Ge- brauch“. Die Sensorfelder werden heiß. Das Kochgeschirr ist zu groß, oder Sie haben es zu nahe an die Bedienele- mente gestellt. Stellen Sie großes Kochge- schirr nach Möglichkeit auf die hinteren Kochzonen. Es ertönt kein Signalton, wenn Sie die Sensorfelder des Bedienfelds berühren. Der Signalton ist ausge- schaltet. Schalten Sie den Signalton ein. Siehe Kapitel „Täglicher Ge- brauch“. leuchtet. Abschaltautomatik ist ein- geschaltet. Schalten Sie das Kochfeld aus und wieder ein. leuchtet. Die Funktion Kindersicher- ung oder Tastensperre ist in Betrieb. Siehe Kapitel „Täglicher Ge- brauch“. leuchtet. Es wurde kein Kochgeschirr auf die Kochzone gestellt. Stellen Sie Kochgeschirr auf die Kochzone. Sie verwenden un- geeignetes Kochgeschirr. Benutzen Sie geeignetes Kochgeschirr. Siehe Kapitel „Tipps und Hinweise“. Der Durchmesser des Kochgeschirrbodens ist zu klein für die Kochzone. Verwenden Sie Kochge- schirr mit den richtigen Ab- messungen. Siehe Kapitel „Technische Daten“. DEUTSCH 61Problem Mögliche Ursache Abhilfe und eine Zahl werden angezeigt. Es ist ein Fehler im Kochfeld aufgetreten. Trennen Sie das Kochfeld eine Zeit lang vom Strom- netz. Schalten Sie die Si- cherung im Sicherungskas- ten der Hausinstallation aus. Schalten Sie die Si- cherung wieder ein. Wenn erneut aufleuchtet, wen- den Sie sich an den autori- sierten Kundendienst. leuchtet. Ein Fehler ist aufgetreten, weil ein Kochgeschirr leer gekocht ist. Abschaltauto- matik und der Überhit- zungsschutz für die Koch- zone ist eingeschaltet. Schalten Sie das Kochfeld aus. Entfernen Sie das heiße Kochgeschirr. Schal- ten Sie die Kochzone nach etwa 30 Sekunden wieder ein. Wenn das Kochgeschirr das Problem verursacht hat, erlischt die Fehlermel- dung. Restwärmeanzeige kann eingeschaltet bleiben. Lassen Sie das Kochge- schirr lange genug abküh- len. Prüfen Sie, ob das Kochgeschirr mit dem Kochfeld kompatibel ist. Siehe Kapitel „Tipps und Hinweise“.

7.2 Wenn Sie das Problem nicht

lösen können... Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich an den Händler oder einen autorisierten Kundendienst. Geben Sie die Daten, die Sie auf dem Typenschild finden, an. Geben Sie dabei den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an. Vergewissern Sie sich, dass Sie das Kochfeld korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für die Reparatur durch einen Techniker oder Händler eine Gebühr an. Die Informationen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

WARNUNG! Siehe Kapitel Sicherheitshinweise.

Notieren Sie vor der Montage des Kochfelds folgende Daten, die Sie auf dem Typenschild finden. Das Typenschild ist auf dem Boden des Kochfelds angebracht. Seriennummer ............ www.electrolux.com628.2 Einbau-Kochfelder Einbau-Kochfelder dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

• Das Kochfeld wird mit Anschlusskabel geliefert.

• Ersetzen Sie ein defektes Netzkabel durch ein Netzkabel des folgenden oder eines höheren Typs: H05BB-F Tmax 90°C. Wenden Sie sich an den Kundendienst.

8.4 Anbringen der Dichtung im

1. Reinigen Sie die Falze in der

2. Schneiden Sie das Dichtungsband in

vier Streifen. Die Streifen müssen dieselbe Länge wie die Falze haben.

3. Schneiden Sie die Enden der Streifen

in einem Winkel von 45 Grad. Sie müssen exakt in die Ecken der Falze passen.

4. Bringen Sie die Streifen im Falz an.

Dehnen Sie die Streifen nicht. Kleben Sie die Enden der Streifen nicht übereinander. Nach der Montage des Kochfelds dichten Sie den verbleibenden Spalt zwischen der Glaskeramikplatte und der Arbeitsplatte mit Silikon ab. Achten Sie darauf, dass kein Silikon unter die Glaskeramikplatte gelangt.

www.electrolux.com648.6 Schutzboden Falls Sie einen Schutzboden (optionales Zubehör) verwenden, ist die Einhaltung des vorderen Belüftungsabstands von 2 mm und die Schutzmatte direkt unter dem Gerät nicht nötig. Der Schutzboden ist möglicherweise in einigen Ländern nicht erhältlich. Wenden Sie sich an Ihren Händler vor Ort. Wenn Sie das Kochfeld über einem Backofen einsetzen, können Sie den Schutzboden nicht verwenden.

9.2 Technische Daten der Kochzonen

Kochzone Nennleistung (höchste Kochstufe) [W] Power-Funk- tion [W] Power-Funk- tion maximale Einschaltda- uer [Min.] Durchmesser des Kochge- schirrs [mm] Vorne links 2300 3200 10 125 - 210 Hinten links 2300 3200 10 125 - 210 Vorne rechts 2300 3200 10 125 - 210 Hinten rechts 2300 3200 10 125 - 210 Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abweichen. Sie ändert sich je nach Material und Abmessungen des Kochgeschirrs. Verwenden Sie für optimale Kochergebnisse kein Kochgeschirr, dessen Durchmesser größer als der in der Tabelle angegebene Wert ist. DEUTSCH 6510. ENERGIEEFFIZIENZ

10.1 Produktinformationen gemäß EU 66/2014

Modellidentifikation EHL8540IHK Kochfeldtyp Einbau-Koch- feld Anzahl der Kochzonen 4 Heiztechnologie Induktion Durchmesser der kreisför- migen Kochzonen (Ø) Vorne links Hinten links Vorne rechts Hinten rechts 21,0 cm 21,0 cm 21,0 cm 21,0 cm Energieverbrauch pro Kochzone (EC electric cooking) Vorne links Hinten links Vorne rechts Hinten rechts 172,6 Wh / kg 174,9 Wh / kg 178,3 Wh / kg 174,9 Wh / kg Energieverbrauch des Kochfelds (EC electric hob) 175,2 Wh / kg EN 60350-2 - Elektrische Kochgeräte für den Hausgebrauch - Teil 2: Kochfelder - Verfahren zur Messung der Gebrauchseigenschaften Die Energiemessungen der Kochflächen wurden an den Kreuzen der entsprechenden Kochzonen vorgenommen.

Beachten Sie folgende Tipps, um beim täglichen Kochen Energie zu sparen.

• Wenn Sie Wasser erwärmen, verwenden Sie nur die benötigte Menge.

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.

• Stellen Sie Kochgeschirr auf die Kochzone, bevor Sie sie einschalten.

• Stellen Sie kleineres Kochgeschirr auf die kleineren Kochzonen.

• Stellen Sie das Kochgeschirr mittig auf die Kochzone.

• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.

Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
