BEDIENUNGSANLEITUNG XWE 61452 W EU INDESIT

WASCHVOLLAUTOMAT INHALTSVERZEICHNIS Installation, 30-31 Auspacken und Aufstellen Wasser- und Elektroanschlüsse Erster Waschgang Technische Daten Reinigung und Pflege, 32 Abstellen der Wasser- und Stromversorgung Reinigung des Gerätes Reinigung der Waschmittelschublade Pflege der Gerätetür und Trommel Reinigung der Pumpe Kontrolle des Wasserzulaufschlauchs Vorsichtsmaßregeln und Hinweise, 33 Allgemeine Sicherheit Entsorgung Manuelles Öffnen der Gerätetür Beschreibung des Waschvollautomaten, 34-35 Bedienblende Display Durchführung eines Waschprogramms, 36 Programme und Zusatzfunktionen, 37-38 Programmtabelle Zusatzfunktionen Push & Wash Waschmittel und Wäsche, 39-40 Waschmittelschublade Bleichen Vorsortieren der Wäsche Sonderprogramme System zur Auswuchtung der Wäscheladung Störungen und Abhilfe, 41 Kundendienst, 42 XWE 61452 Bedienungsanleitungen30

Aufstellung ! Es ist äußerst wichtig, diese Bedienung- sanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen. ! Lesen Sie bitte folgende Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit. Auspacken und Aufstellen Auspacken

2. Sicherstellen, dass der Waschvollautomat

keine Transportschäden erlitten hat. Schließen Sie das Gerät im Falle einer Beschädigung bitte nicht an und kontaktieren Sie Ihren Händler.

Transportschutz- schrauben ausschrauben und das an der Rückwand befindliche Gummiteil und das entsprechende Abstandsstück abnehmen (siehe Abbildung).

4. Die Löcher mittels der mitgelieferten

Kunststoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der

Waschvoll-automat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden. ! Verpackungsmaterial ist kein Spielzeug für Kinder. Nivellierung

1. Der Waschvollautomat muss auf einem

ebenen, festen Untergrund aufgestellt werden, ohne diesen an Wände, Möbelteile oder ähnliches anzulehnen.

nicht perfekt eben sein, müssen die Unebenheiten durch An- bzw. Ausdrehen der vorderen Stellfüße ausgeglichen werden (siehe Abbildung), der auf der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht überschreiten. Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur Belüftung unter dem Waschvollautomaten gewährleistet ist. Wasser- und Elektroanschlüsse Anschluss des Zulaufschlauches

1. Schrauben Sie den

Wasserschlauch an einen Kaltwasserhahn mit ¾-Zoll- Gewindeanschluss an (siehe Abbildung). Lassen Sie das Wasser vor dem Anschluss so lange auslaufen, bis klares Wasser austritt.

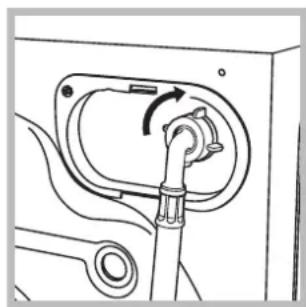

des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss anschließen (siehe Abbildung).

3. Der Schlauch darf nicht eingeklemmt oder

abgeknickt werden. ! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegeben sind (siehe nebenstehende Seite). ! Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Fachmann. ! Verwenden Sie niemals bereits gebrauchte Schläuche. ! Verwenden Sie die Schläuche, die mit dem Gerät geliefert wurden.DE

Anschluss des Ablaufschlauches Schließen Sie den Ablaufschlauch, ohne ihn dabei zu knicken, an eine Ablaufleitung, oder an einen in der Wand, in einer Höhe von 65cm bis 100cm an; oder hängen Sie diesen in ein Becken oder eine Wanne ein; befestigen Sie den Schlauch in diesem Falle mittels der mitgelieferten Führung an dem Wasserhahn (siehe Abbildung). Das freie Ablaufschlauchende darf nicht unter Wasser bleiben. ! Verlängerungsschläuche sollten nicht eingesetzt werden, sollte dies jedoch absolut unvermeidlich sein, muss die Verlängerung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Länge von 150 cm nicht überschreiten. Elektroanschluss Vor Einfügen des Netzsteckers in die Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätes trägt (siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden. ! Der Waschvollautomat darf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen. ! Die Steckdose muß jederzeit zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen oder Mehrfachstecker. ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Versorgungskabel darf nur durch autorisierte Fachkräfte ausgetauscht werden. Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden. Erster Waschgang Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm „AUTO REINIGEN“ ein (siehe „Reinigung des Gerätes“). Technische Daten Modell XWE 61452 Abmessun-

Breite 59,5 cm Höhe 85 cm Tiefe 54 cm Fassung- svermögen 1 bis 6 kg Elektroan- schlüsse siehe das am Gerät befindli- che Typenschild Wasseran- schlüsse Höchstdruck 1 MPa (10 bar) Mindestdruck 0,05 MPa (0,5 bar) Trommelvolumen 52 Liter Schleuder- touren bis zu 1400 U/min. Prüfpro- gramme gemäß der Richtlinien 1061/2010 und 1015/2010 Programm 8; Standard Baumwolle 60°C. Programm 9; Standard Baumwolle 40°C. Dieses Gerät entspricht den folgenden EG-Richtlinien: - 2004/108/CE (elektroma- gnetische Verträglichkeit) - 2012/19/EU - 2006/95/CE (Niederspannung)32

Abstellen der Wasser- und Stromversorgung

• Drehen Sie den Wasserhahn nach jedem Waschvorgang zu. Hierdurch wird der Verschleiß der Wasseranlage verringert und Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Waschvollautomaten reinigen. Reinigung des Gerätes

• Die Gehäuseteile und die Teile aus Gummi können mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie den Einsatz von Löse- und Scheuermitteln.

• Die Waschmaschine verfügt über ein „AUTO REINIGEN“-Programm der inneren Teile, das gänzlich ohne Wäsche durchgeführt werden muss. Als Hilfsmittel können bei diesem Waschgang Waschmittel (10 % von der für gering verschmutzte Kleidungsstücke empfohlenen Menge) oder spezifische Zusatzstoffe für die Reinigung von Waschmaschinen verwendet werden. Es wird empfohlen, das Reinigungsprogramm alle 40 Waschgänge durchzuführen. Um das Programm zu aktivieren, drücken Sie fünf Sekunden lang gleichzeitig die Tasten A und B (siehe abb.). Das Programm startet automatisch und dauert etwa 70 Minuten. Um den Zyklus anzuhalten, drücken Sie die Taste START/PAUSE. Reinigung der Waschmittelschublade Drücken Sie auf den Arretierhebel (1) und ziehen Sie die Waschmittelschublade nach vorne hin heraus (2) (siehe Abbildung). Spülen Sie sie regelmäßig unter fließendem Wasser gründlich aus. Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen stehen, um die Bildung unangenehmer Gerüche zu vermeiden. Reinigung der Pumpe Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüstet, eine Wartung ist demnach nicht erforderlich. Es könnte jedoch vorkommen, dass kleine Gegenstände (Münzen, Knöpfe) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen. ! Vergewissern Sie sich, dass der Waschgang abgeschlossen ist und ziehen Sie den Netzstecker heraus. Zugang zur Vorkammer:

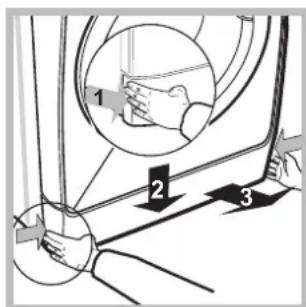

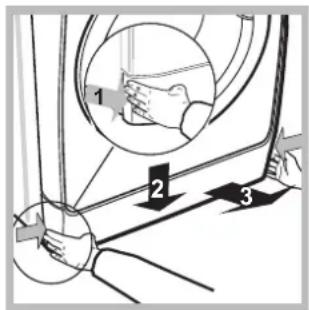

Abdeckung an der Gerätefront ab, indem Sie zur Mitte hin drücken, dann drücken Sie beide Seiten nach unten und ziehen sie heraus (siehe Abbildungen).

Deckel gegen den Uhrzeigersinn ab (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf.

5. Bringen Sie die Abdeckung wieder an.

Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken. Kontrolle des Wasserzulaufschlauchs Kontrollieren Sie den Zulaufschlauch mindestens einmal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms könnte zu plötzlichem Platzen führen. ! Verwenden Sie niemals bereits gebrauchte Schläuche. Reinigung und Pflege

Vorsichtsmaßregeln und Hinweise ! Der Waschvollautomat wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und Kenntnis verwendet werden, vorausgesetzt, sie werden überwacht oder sie haben eine ausreichende Einweisung in die sichere Nutzung des Geräts erhalten und haben die damit verbundenen Gefahren verstanden. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Wartung und Reinigung dürfen nicht von unbeaufsichtigten Kindern ausgeführt werden.
• Der Waschvollautomat darf nur von Erwachsenen und gemäß den Anleitungen dieses Handbuchs bedient werden.• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Füßen.• Ziehen Sie den Gerätestecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst. • Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät in Betrieb ist.• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß sein. • Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits-Schließmechanismus könnte hierdurch beschädigt werden.• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren.• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.• Während des Waschgangs kann die Gerätetür sehr heiß werden.• Muss das Gerät versetzt werden, sollten hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußerst schwer.• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass die Wäschetrommel leer ist. Entsorgung
• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Manuelles Öffnen der Gerätetür Sollte die Gerätetür aufgrund eines Stromausfalls nicht geöffnet werden können, gehen Sie wie folgt vor, um die Wäsche entnehmen und somit aufhängen zu können:1. Ziehen Sie den Netzstecker aus der Steckdose.2. Stellen Sie sicher, dass der Wasserstand im Innern des Gerätes die Gerätetür nicht übersteigt, andernfalls lassen Sie das überschüssige Wasser, so wie auf der Abbildung veranschaulicht, durch den Ablaufschlauch in einen Eimer ablaufen.3. Nehmen Sie die Abdeckung an der Gerätefront ab (siehe Abbildung).4. Befreien Sie mithilfe der auf der Abbildung veranschaulichten Zunge (nach vorne ziehen) die Kunststoff-Spannvorrichtung aus der Arretierung; ziehen Sie letztere dann nach unten und öffnen Sie gleichzeitig die Gerätetür.5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest andrücken.

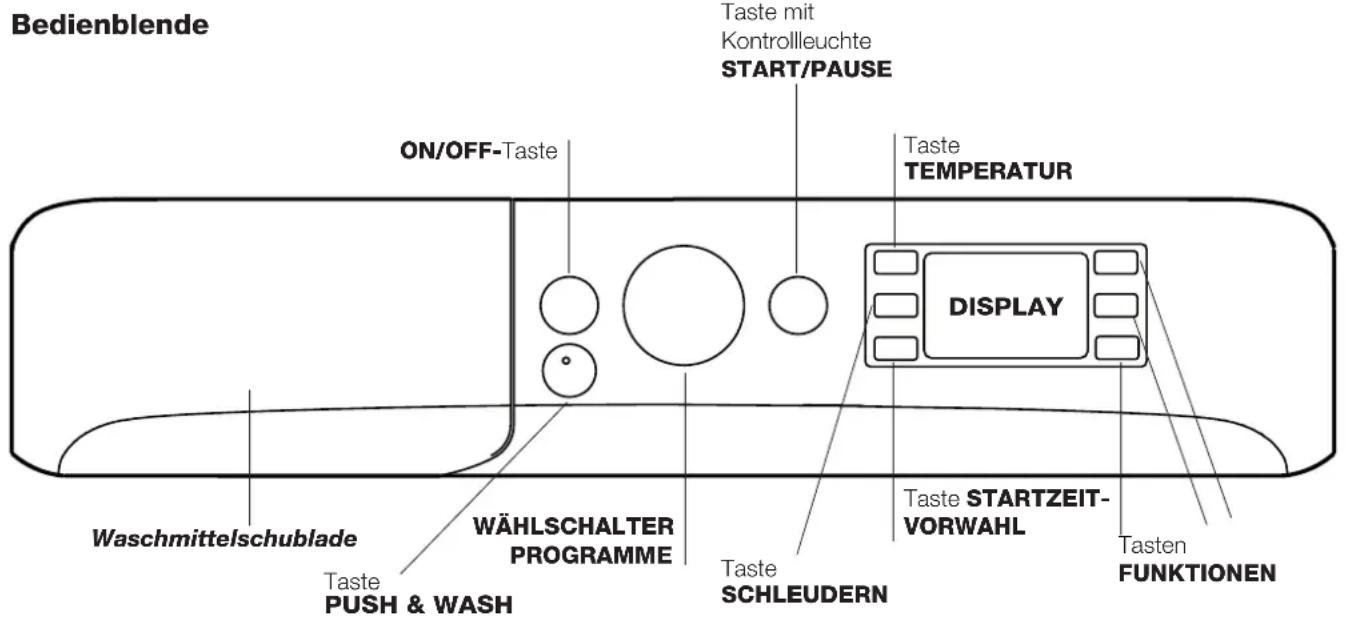

Beschreibung Ihres Waschvollautomaten Bedienblende Taste TEMPERATUR WÄHLSCHALTER PROGRAMME Waschmittelschublade ON/OFF-Taste Taste SCHLEUDERN Taste mit Kontrollleuchte START/PAUSE Taste STARTZEIT- VORWAHL Tasten FUNKTIONEN Waschmittelschublade: für Waschmittel und Zusätze (siehe “Waschmittel und Wäsche”). Taste ON/OFF : Drücken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 3 Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Ausschalten des Gerätes. Das Ausschalten des Gerätes während eines laufenden Waschprogramms löscht den gesamten Waschzyklus. Taste PUSH & WASH: (siehe “Programme und Zusatzfunktionen”). WÄHLSCHALTER PROGRAMME: zur Einstellung des gewünschten Programms (siehe “Programmtabelle“). Tasten FUNKTIONEN Zur Einstellung der verfügbaren Zusatzfunktionen. Die der gewählten Funktion entsprechende Kontrollleuchte bleibt eingeschaltet. Taste TEMPERATUR : Drücken Sie, um die Temperatur herabzusetzen oder auszuschließen; der Wert wird auf dem Display angezeigt. Taste SCHLEUDER : Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder die Schleuder ganz auszuschließen. Der Wert wird auf dem Display angezeigt. Taste STARTZEITVORWAHL : Zur Vorwahl der Startzeit des gewählten Programms drücken Sie bitte diese Taste; Der Wert wird auf dem Display angezeigt. Taste und Kontrollleuchte START/PAUSE : Sobald die grün Kontrollleuchte auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrollleuchte auf Dauerlicht. Um den Waschgang zu unterbrechen, drücken Sie erneut die Taste; die Kontrollleuchte schaltet auf bernsteinfarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetür geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drücken Sie die Taste erneut. Funktion Standby Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschaltsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste ON/OFF und warten Sie, bis sich die Maschine wieder einschaltet. DISPLAY Taste PUSH & WASHDE

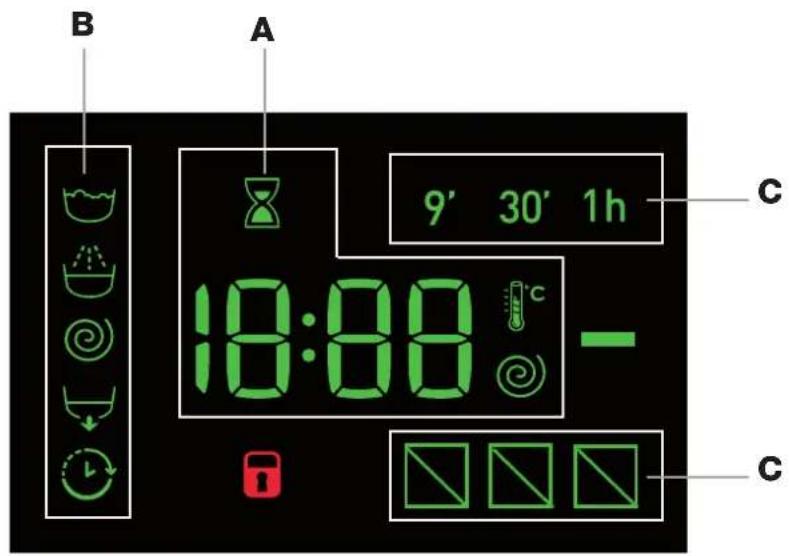

Display Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen. Im Abschnitt A werden die Dauer der verschiedenen verfügbaren Programme sowie die Restzeit nach Zyklusstart angezeigt; wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt. Darüber hinaus werden durch Drücken der entsprechenden Taste die maximalen Werte der Schleudergeschwindigkeit und der Temperatur angezeigt, die die Maschine mit dem eingestellten Programm ausführen kann, oder aber die zuletzt ausgewählten Werte, wenn sie mit dem ausgewählten Programm kompatibel sind. Die Sanduhr blinkt, während die Maschine die Daten entsprechend dem Programm verarbeitet. Nach max. 10 Minuten bleibt das Symbol stehen und es wird die endgültige Restzeit angezeigt- Das Symbol Sanduhr schaltet sich dann etwa 1 Minute nach der Anzeige der endgültigen Restzeit aus. Im Abschnitt B werden die für den ausgewählten Zyklus vorgesehenen “Waschphasen” angezeigt. Bei laufenden Programmen wird die jeweilige Programmphase angezeigt. Hauptwäsche Spülen Schleudern Abpumpen Das beleuchtete Symbol “STARTZEITVORWAHL” zeigt an, dass auf dem Display der Wert der eingestellten “Startzeitvorwahl” angezeigt wird. In Abschnitt C sind die drei Stufen hinsichtlich der Waschoptionen vorhanden. Kontrollleuchte GERÄTETÜR GESPERRT Das beleuchtete Symbol zeigt an, dass die Gerätetür gesperrt ist. Zur Vermeidung einer evtl. Beschädigung warten Sie bitten, bis das Symbol erlischt, bevor Sie die Gerätetür öffnen. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden.

Durchführung eines Waschprogramms Schnellprogrammierung

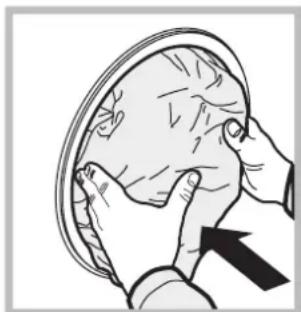

1. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

2. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe “Waschmittel und Wäsche“).

3. SCHLIESSEN SIE DIE GERÄTETÜR.

4. Drücken sie die taste “PUSH & WASH”, um das

Waschprogramm zu starten. Herkömmliche Programmierung

1. EINSCHALTEN DES GERÄTES. Drücken Sie die

Taste ; die Kontrollleuchte START/PAUSE blinkt langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie hierbei bitte darauf, die in der Programmtabelle (auf der nächsten Seite) angegebene Wäschemenge nicht zu überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das Waschmittel in die entsprechenden Kammern (siehe “Waschmittel und Wäsche“).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen Sie mit

dem Wählschalter PROGRAMME das gewünschte Programm ein; die entsprechende Temperatur und Schleudergeschwindigkeit werden automatisch zugeschaltet, können jedoch geändert werden. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprechenden Tasten: Änderung der Temperatur und/oder der Schleuder. Das Gerät zeigt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Durch Drücken der Taste kann die Temperatur Schritt für Schritt herabgesetzt werden, bis auf Kaltwäsche “OFF”. Durch Drücken der Taste kann die Schleudergeschwindigkeit allmählich herabgesetzt werden, bis auf völliges Ausschließen der Schleuder “OFF”. Ein weiterer Druck auf die Tasten bringt die Werte wieder auf die maximalen Werte zurück. ! Ausnahme: Wird das Waschprogramm 8 eingestellt, kann die Temperatur bis auf 90° erhöht werden. Eine Startzeitvorwahl eingeben. Zur Vorwahl der Startzeit des eingestellten Programms drücken Sie die entsprechende Taste, bis die gewünschte Zeitverzögerung angezeigt wird. Wenn diese Option aktiv ist, dann schaltet sich auf dem Display das Symbo ein. Um eine programmierte Startzeit zu löschen, drücken Sie die Taste, bis auf dem Display die Anzeige “OFF”. Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Option; die entsprechende Kontrollleuchte schaltet sich dabei ein.

• Durch erneutes Drücken der Taste kann die Zusatzfunktion wieder ausgeschaltet werden; die Kontrollleuchte erlischt. ! Ist die gewählte Zusatzfunktion nicht kompatibel mit dem eingestellten Programm, schaltet die Kontrollleuchte auf Blinklicht und die Zusatzfunktion wird nicht aktiviert. ! Ist die gewählte Funktion nicht mit einer zuvor ausgewählten vereinbar, schaltet die entsprechende Kontrollleuchte auf Blinklicht, es ertönt ein akustisches Signal (3 Signaltöne) und nur die zweite Funktion wird aktiviert (die entsprechende Kontrollleuchte schaltet sich ein). ! Die Zusatzfunktionen können eine Änderung der empfohlenen Ladungsmenge und/oder Waschzeit bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste

START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet). Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/ PAUSE blinkt nun langsam bernsteinfarben); wählen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE . Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE ; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird

durch die Anzeige “END” auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen Sie die Wäsche heraus und schalten Sie das Gerät aus. ! Möchten Sie ein bereits in Gang gesetztes Waschprogramm löschen, drücken Sie die Taste etwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.DE

Programme und Zusatzfunktionen Programmtabelle Zusatzfunktionen SchnellBeim ersten Druck leuchtet das Symbol 9’, beim zweiten Druck das Symbol 30’ und beim dritten Druck das Symbol 1h. Beim vierten Druck leuchtet erneut das Symbol 9’.! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7-8-9-10-11-12-13- - nicht zugeschaltet werden. Zyklus schnell beendenWird diese Taste während eines Waschprogramms und bei bestimmten Bedingungen gedrückt, kann das Programm bei Bedarf in nur 20’ abgeschlossen werden, wobei ein kurzer Spülgang und ein Schleudergang bei maximal 800 Umdrehungen oder weniger, wenn manuell während der Einstellungsphase des Programms reduziert, ausgeführt wird. In diesem Fall sind die Wasch- und Spülqualität etwas geringer. Nach Drücken der Taste schalten sich sowohl die entsprechende Kontrollleuchte als auch die Kontrollleuchte der Spülphase ein. Ist die ausgewählte Temperatur über oder gleich 40° und/oder die Taste wird während der Anfangsphase des Programms gedrückt, erhöht sich die Dauer der Option “Zyklus schnell beenden”, um das Auflösen des Waschmittels zu ermöglichen, damit die Fasern nicht beschädigt werden. In diesem Fall blinkt die Kontrollleuchte der Spülphase und die Kontrollleuchte des Waschgangs bleibt eingeschaltet bis die für die Aktivierung notwendigen Bedingungen eintreten. Ist die Restdauer des Programms geringer als 20’ Minuten, ist diese Option deaktiviert.! Diese Funktion kann zu den Programmen 2-4-5-6-14- -nicht zugeschaltet werden.SportMit dieser Option kann das passende Programm für jede Art von Sportkleidung ausgewählt werden, um den Schmutz zu entfernen und dabei die technischen Eigenschaften der Kleidung zu schützen. Die verschiedenen Stufen der Option Sport enthalten folgende Waschzyklen: - Sportschuhe, ein Zyklus für das sichere Waschen von bis zu 2 Paar Sportschuhen. - Sportkleidung und Handtücher, zum Waschen von allen Arten von gemischter Sportkleidung zusammen mit Fitnesshandtüchern. - Technische Kleidung, spezielles Programm zum Waschen von wasserabweisender Kleidung oder Kleidung aus speziellen technischen Fasern, wie zum Beispiel Gore-tex, um die Waschleistung zu optimieren und die technischen Eigenschaften über lange Zeit unverändert zu erhalten. Für Kleidung aus technischen Fasern verwenden Sie keinen Weichspüler.! Diese Funktion kann zu den Programmen 2-3-4-5-6-7-8-9-10-11-12-13-14- - nicht zugeschaltet werden.1) Prüfprogramm gemäß 1061/2010: Das Programm 8 mit einer Temperatur von 60°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.2) Prüfprogramm gemäß 1061/2010: Das Programm 9 mit einer Temperatur von 40°C. Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C. zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.Für alle Testinstitute:2) Langes Baumwollprogramm: Das Programm 9 mit einer Temperatur von 40°C. 3) Langes Synthetikprogramm: Programm 10 und eine Temperatur von 40°C einstellen.Waschprogram- Beschreibung des ProgrammsMax. Temperatur (°C) Max. Schleuder Geschwin-digkeit (U/min)WaschmittelMax. Beladungs-menge (kg) Restfeuchtigkeit

Energieverbrauch kWh Wasser gesamt lt ProgrammdauerVorwäscheHauptwä- sche Weichspü- ler BleichenSpezial Sport30° 600 - - 3,5 - - - 55’ Dunkles30° 800 - - 4 - - - 70’

- 3,5 - - - 100’ Feine Wäsche30° 0 - - 1 - - - 80’ Wolle: wolle, Kaschmir usw. 40° 800 - - 1,5 - - - 70’ Bettdecken: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.30° 1000 - - 2 - - - 110’Standard

Weiße Baumwolle 90° (mit Vorwäsche): stark verschmutzte Kochwäsche. 90° 1400 - 6 53 2,15 86 170’

Standard Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte Buntwäsche. 60° (Max. 90°)1400 -

Standard Baumwolle 40° (2): leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.40° 1400 -

Synthetik: stark verschmutzte, farbechte Buntwäsche. 60° 800 -

- 3,5 46 0,79 46 110’

Synthetik (3): stark verschmutzte, farbechte Buntwäsche. 40° 800 -

- 3,5 46 0,56 46 100’

Bunte Wäsche40° 1400 - - 6 53 0,89 70 100’ Eco & Schnell Eco Baumwolle 20°: leicht verschmutzte Weißwäsche und empfindliche Buntwäsche.20° 1400 - - 6 - - - 170’ 20° Mix-Fein20° 800 - - 6 - - - 120’ Schnell- 800 - - - 1,5 - - - 9’ Schnell30° 800 -

• Bei Auswahl des Programms und Ausschluss der Schleuder, führt die Maschine nur den abpumpen aus. Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.38

Push & Wash Mit dieser Funktion kann ein Waschzyklus auch bei ausgeschalteter Maschine gestartet werden, ohne zuerst die ON/OFF- Taste zu drücken oder ohne, nach dem Einschalten der Maschine, weitere Tasten und/oder Drehschalter zu drücken (wird doch eine Taste gedrückt, wird das Programm Push & Wash deaktiviert). Zum Starten des Zyklus Push & Wash halten Sie die Taste 2 Sekunden gedrückt. Die eingeschaltete Kontrollleuchte zeigt an, dass der Zyklus gestartet ist. Der Waschzyklus ist ideal für Baumwolle und Synthetik, da er mit einer Temperatur von 30° und einer maximalen Schleuderumdrehung von 1200 U/Min. arbeitet. Max. Wäschefüllung 3,5 kg. (Programmdauer 50’). Wie funktioniert das?

1. Wäsche einfüllen (Baumwolle und/oder Synthetik) und Gerätetür schließen.

2. Waschmittel und Zusätze einfüllen.

3. Das Programm starten (die Taste Push & Wash 2 Sekunden lang gedrückt halten). Die zugehörige Kontrollleuchte schaltet

auf grünes Dauerlicht und die Gerätetür sperrt (Symbol GERÄTETÜR GESPERRT leuchtet). N.B.: Der Programmstart mit der Taste Push & Wash aktiviert einen automatischen Zyklus für Baumwolle und Synthetik, der nicht weiter individualisiert werden kann. Bei diesem Programm können keine weiteren Optionen eingestellt werden. Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen.

4. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte END auf.DE

Waschmittel und Wäsche Sonderprogramme Sport (programm 1) ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung.Dunkles: Verwenden Sie das Programm für die Reinigung von dunklen Kleidungsstücken. Das Programm wurde konzipiert, damit dunkle Farben lange Zeit erhalten bleiben. Um bessere Ergebnisse zu erzielen, wird bei der Reinigung von dunklen Kleidungsstücken die Verwendung von Flüssigwaschmittel empfohlen.Anti-Geruch: verwenden Sie das Programm für das Waschen von Kleidung mit unangenehmen Gerüchen (z.B. Zigarettenrauch, Schweiß, Frittiertes). Das Programm ist speziell für die Entfernung von Gerüchen ausgerichtet und schont die Fasern. Wir empfehlen, Synthetik oder Mischwäsche bei 40°, widerstandsfähige Baumwolle bei 60° zu waschen.Feine Wäsche: verwenden Sie das Programm für das Waschen von feiner Wäsche. Wir empfehlen, die Teile vor dem Waschen auf links zu ziehen. Um bessere Ergebnisse zu erzielen, wird für die Reinigung von Feinwäsche die Verwendung von Flüssigwaschmittel empfohlen. Wolle: das Waschprogramm „Wolle” dieser Waschmaschine wurde von der Woolmark Company für die Wäsche von mit „Handwäsche“ gekennzeichneten Wollkleidungsstücken getestet und anerkannt, vorausgesetzt die Wäsche erfolgt gemäß der Anweisungen auf Etikett des Kleidungsstück und den Angaben des Herstellers dieser Waschmaschine. (M1126) Bettdcken: zum Waschen von Wäschestücken mit Daunenfüllung wie Federbetten für Einzelbetten (die ein Gewicht von 2 kg nicht überschreiten), Kissen, Anoraks wählen Sie das Spezialprogramm 6. Wie empfehlen, die Federbetten mit nach innen gefalteten Ecken (siehe Abbildung) in die Wäschetrommel zu füllen und ¾ des Fassungsvermögens der Trommel nicht zu überschreiten. Für optimale Waschergebnisse empfiehlt es sich, Flüssigwaschmittel zu verwenden und dieses in die Waschmittelkammer einzufüllen. Bunte Wäsche: verwenden Sie das programm 11 für die Reinigung von hellen Kleidungsstücken. Das Programm wurde konzipiert, um die Leuchtkraft der Farben lange zu erhalten. Waschmittelschublade Ein gutes Waschergebnis hängt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschineninnenteile zu verkrusten und die Umwelt zu belasten. ! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung. ! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60°C verwenden. ! Bitte befolgen Sie den auf der Waschmittelverpackung angegebenen Anweisungen.Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:Kammer 1: Waschpulver für die Vorwäsche (Waschpulver)Vergewissern Sie sich vor Einfüllen des Waschmittels, dass die Zusatzkammer 4 nicht eingesetzt wurde.Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)Falls Sie ein Flüssigwaschmittel verwenden, wird empfohlen, die mitgelieferte Trennwand A zu benutzen, um eine korrekte Dosierung zu gewährleisten. Wenn Sie ein Pulverwaschmittel verwenden, geben Sie die Trennwand in die Kammer B.Kammer 3: Zusätze (Weichspüler usw.)Der Weichspüler darf den auf dem Zentralstift mit “max” gekennzeichneten Höchststand nicht überschreiten. Zusätzliche Kammer 4: Bleichmittel Bleichen Setzen Sie die mitgelieferte, zusätzliche Kammer 4 in Kammer 1 ein. Bei der Dosierung des Bleichmittels darf der auf dem Zentralstift mit “max” gekennzeichnete Höchststand nicht überschritten werden. Zur Durchführung des Programms Nur Bleichen geben Sie das Bleichmittel in die Zusatzkammer 4 und stellen Sie das Programm ein . ! Normale Bleichmittel sind für strapazierfähige Weißwäsche zu verwenden, milde Bleichmittel dagegen für Buntwäsche, Feinwäsche und Wolle. Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach: - Gewebeart / Waschetikettensymbol - Farben: Buntwäsche von Weißwäsche trennen.• Entleeren Sie alle Taschen.• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht überschritten werden: siehe “Programmtabelle“.Wie schwer ist Wäsche? 1 Betttuch 400-500 gr 1 Kissenbezug 150-00 gr 1 Tischdecke 400-500 gr 1 Bademantel 900-1200 gr 1 Handtuch 150-250 gr

Eco Baumwolle 20° (programm 12) ideal für normalverschmutze Baumwolle. Die auch mit kaltem Wasser erreichten Leistungen, vergleichbar mit einer Wäsche bei 40°, werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, kurz auf einander folgenden Beschleunigungen. 20° Mix-Fein (programm 13) ideal für durchschnittlich verschmutze Mischwäsche (Baumwolle und Synthetik). Die guten Waschleistungen auch mit kaltem Wasser werden mechanisch erzielt. Die Trommel arbeitet mit wiederholten, gleichmäßigen Geschwindigkeitsänderungen. Schnell (programm 14) hiermit kann die Waschdauer von 9’ bis 1h eingestellt werden. Mit der entsprechenden Taste “Schnell” kann die Dauer des Waschgangs von 9’ (Refresh), 30’ (Waschen), 1h (Waschen) eingestellt werden. Der Zyklus 9’ dient zum Auffrischen der Wäsche nur mit Weichspüler. Bei diesem Waschgang darf kein Waschmittel verwendet werden. Der Zyklus 30’ ist speziell für leicht verschmutzte Wäsche bei 30° (außer Wolle und Seide) mit maximaler Füllung von 3 kg in kurzer Zeit: er dauert nur 30 Minuten und spart so Energie und Zeit. Der Zyklus “1h” ist für widerstandsfähige, durchschnittlich verschmutzte Baumwolle, die in einer Stunde bei 60° mit guten Waschergebnissen gewaschen werden kann. Für Synthetik oder Mischwäsche senken Sie die Temperatur auf 40°. System zur Auswuchtung der Wäscheladung Um zu starke Vibrationen, die durch Unwucht beim Schleudern entstehen, zu vermeiden, sorgt das Gerät für eine gleichmäßige Verteilung der Wäscheladung durch Rotationen der Trommel. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteilt sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und somit eine korrekte Auswuchtung zu begünstigen, sollten große und kleine Wäscheteile gemischt eingefüllt werden.DE

Störungen und Abhilfe Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen: Der Waschvollautomat schaltet sich nicht ein. Der Waschgang startet nicht. Der Waschvollautomat lädt kein Wasser (Auf dem Display ist die Anzeige “H2O” eingeblendet). Der Waschvollautomat lädt laufend Wasser und pumpt es laufend ab. Der Waschvollautomat pumpt nicht ab und schleudert nicht. Der Waschvollautomat vibriert zu stark während des Schleuderns. Der Waschvollautomat ist undicht. Die Kontrollleuchten der “Funktionen” und “START/ PAUSE” blinken schnell und auf dem Display wird ein Fehlercode angezeigt (z.B.: F-01, F-..). Es bildet sich zu viel Schaum. Push & Wash lässt sich nicht aktivieren. Das Programm ist viel kürzer als vorgesehen. Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt.

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm vom Boden (siehe “Installation”).

• Das Schlauchende liegt unter Wasser (siehe “Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen. Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: bei einigen Programmen muss diese Funktion manuell gestartet werden.

• Der Ablaufschlauch ist geknickt (siehe “Installation”).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe “Installation”).

• Der Waschvollautomat steht nicht eben (siehe “Installation”).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe “Installation”).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe “Installation”).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe “Wartung und Pflege”).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe “Installation”).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin ca. 1 Minute und schalten Sie es wieder ein. Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift “Für Waschmaschinen“, “Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

• Nach dem Einschalten der Maschine wurde eine andere Funktion als Push & Wash ausgewählt Schalten Sie die Maschine aus und drücken Sie die Taste Push & Wash.

• Die Option “Zyklus schnell beenden” wurde ausgewählt.42

Kundendienst Bevor Sie den Kundendienst anfordern:

• sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, wenden Sie sich bitte an ein Kundendienstzentrum. ! Beauftragen Sie bitte niemals unbefugtes Personal. Comunicare:

• die Art der Störung;

• das Gerätemodell (Mod.);

• die Seriennummer (S/N). Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschvollautomaten und auf der Vorderseite (Gerätetür öffnen) befindlichen Typenschild.43
