BEDIENUNGSANLEITUNG DB 18Li2 DURO

ORIGINAL-BETRIEBSANLEITUNG/MODE D'EMPLOI ORIGINAL

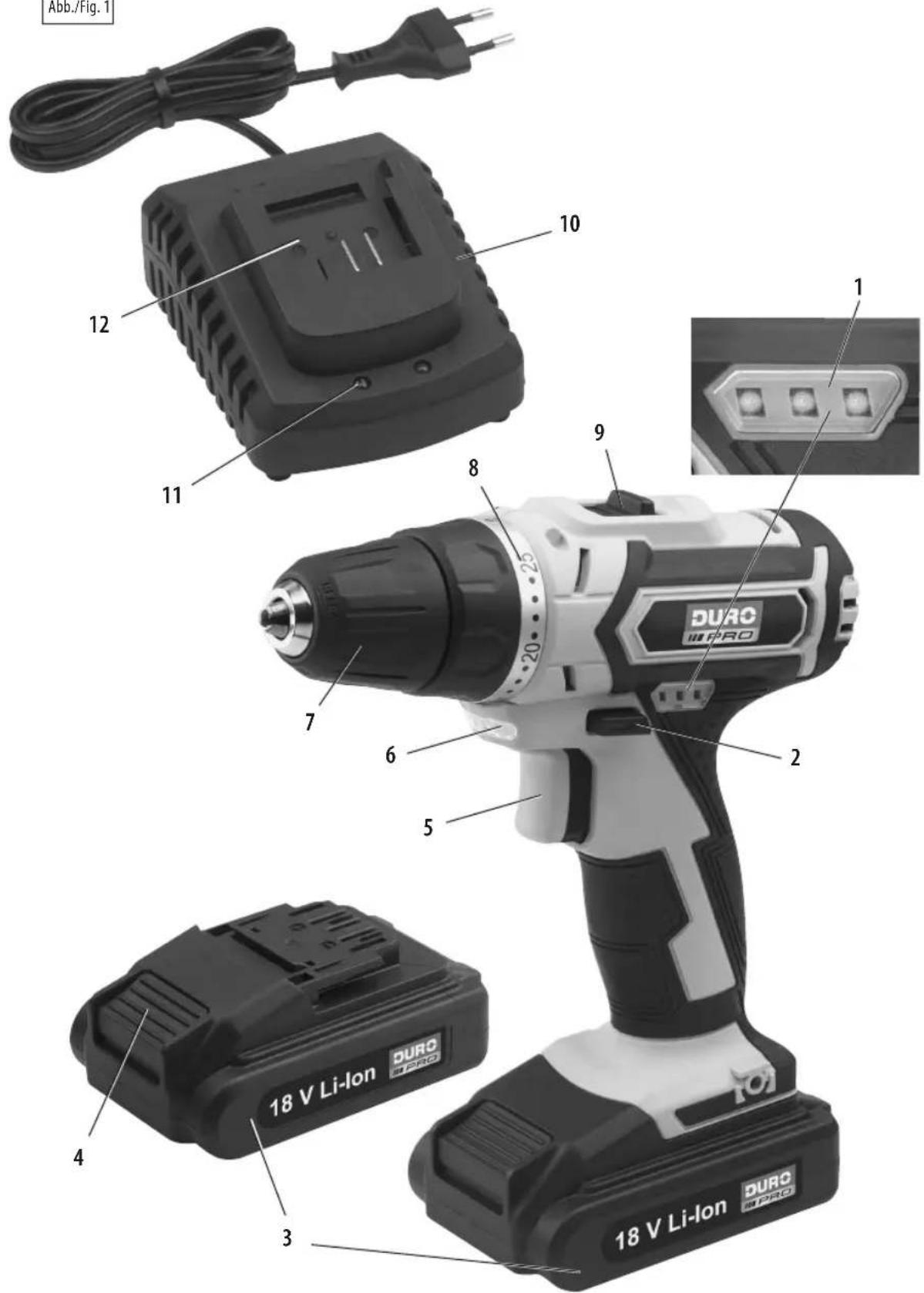

5901617-Akku-Bohrs_man 23.02.17 12:30 Seite 1Abb./Fig. 1

5901617-Akku-Bohrs_man 23.02.17 12:30 Seite 2Abb./Fig. 2 Abb./Fig. 3 Abb./Fig. 4

5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 3Abb./Fig. 5 Abb./Fig. 6

5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 4Abb./Fig. 8

5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 56 Inhaltsverzeichnis 1 – Allgemeine Sicherheits hinweise 7 2 – Gerätespezifische Sicherheitshinweise 11 3 – Bauteile 13 4 – Lieferumfang 13 5 – Bestimmungsgemäßer Gebrauch 13 6 – Technische Informationen 14 7 – Auspacken und Kontrolle 15 8 – Akku laden 15 9 – Betrieb 16 10 – Arbeitsweise 17 11 – Nach dem Gebrauch 18 12 – Reinigung und Wartung 18 13 – Aufbewahrung und Transport 18 14 – Entsorgung 19 15 – Störung und Abhilfe 20 16 – Ersatzteilliste 20 17 – Service-Hinweise 20 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 67 1 – Allgemeine Sicherheits hin weise für den Um gang mit Elektrowerk zeugen WARNUNG! Lesen Sie alle Si cherheits - hin weise und Anwei sun gen. Ver - säum nisse bei der Einhal tung der Sicher heits hinweise und An weisungen können elektri schen Schlag, Brand und/oder schwere Verletzungen verur sa chen. Bewahren Sie alle Sicher heits hin wei se und Anwei sungen für die Zukunft auf. Der in den Sicherheitshinweisen ver wen dete Begriff „Elektrowerkzeug“ be zieht sich auf netzbetriebene Elektro werkzeu ge (mit Netzkabel) und auf akku betrie - be ne Elektro werkzeuge (ohne Netzkabel). 1 Arbeits platz si cherheit a Halten Sie Ihren Arbeitsbereich sau ber und gut beleuchtet. Un ord nung und unbeleuchtete Ar beits be reiche können zu Unfällen führen. b Arbeiten Sie mit dem Elektro werkzeug nicht in explosions ge fährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektro werk zeuge er- zeugen Funken, die den Staub oder die Dämpfe entzünden können. c Halten Sie Kinder und andere Per sonen während der Benut zung des Elektrowerk- zeugs fern. Bei Ablen kung können Sie die Kon trolle über das Gerät verlieren. 2 Elektri sche Sicherheit a Der Anschlussstecker des Elek tro - werkzeuges muss in die Steck dose passen. Der Stecker darf in keiner Weise verändert werden. Verwen den Sie keine Adapterste - cker gemein sam mit schutzge erd e ten Elektro werk zeugen. Unver änderte Stecker und passende Steckdosen verringern das Ri- siko eines elektri schen Schlages. b Vermeiden Sie Körperkontakt mit geerde- ten Oberflächen, wie von Rohren, Heizun- gen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elek trischen Schlag, wenn Ihr Körper geerdet ist. c Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek- trogerät er höht das Risiko eines elektri schen Schlages. d Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhän- gen oder um den Netzstecker aus der Steck dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar fen Kanten oder sich bewegen den Geräteteilen. Beschä digte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schla ges. e Wenn Sie mit einem Elektro werk zeug im Freien arbeiten, verwen den Sie nur Verlänge rungs kabel, die auch für den Au- ßenbereich zuge lassen sind. Die Anwen- dung eines für den Außenbereich geeig neten Verlän gerungskabels ver rin gert das Risiko eines elektrischen Schlages. f Wenn der Betrieb des Elektro werkzeugs in feuchter Umge bung nicht vermeidbar ist, verwenden Sie einen Fehler stromschutz - schal ter. Der Einsatz eines Fehler strom - schutz schalters vermindert das Risiko eines elek trischen Schla ges. 3 Sicher heit von Personen a Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 78 an die Arbeit mit ei nem Elektrowerk zeug. Benutzen Sie kein Elektro werk zeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medika men ten ste- hen. Ein Moment der Unacht samkeit beim Gebrauch des Elektro werkzeugs kann zu ernsthaften Ver letzungen führen. b Tragen Sie persönliche Schutz aus rüstung und immer eine Schutz bril le. Das Tragen persön li cher Schut z aus rüstung, wie Staub - maske, rutsch feste Sicher heits schu he, Schutz- helm oder Gehör schutz, je nach Art und Einsatz des Elektrowerkzeuges, ver ringert das Risiko von Verletzungen. c Vermeiden Sie eine unbeabsich tigte lnbe- triebnahme. Vergewis sern Sie sich, dass das Elektro werkzeug ausgeschaltet ist, be - vor Sie es an die Stromversor gung und/oder den Akku an schlie ßen, es auf- nehmen oder tragen.Wenn Sie beim Tragen des Geräts den Finger am Schal ter haben oder das Gerät einge schaltet an die Stromversor- gung anschlie ßen, kann dies zu Unfällen füh- ren. d Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektro- werkzeug ein schalten. Ein Werkzeug oder Schlüs sel, der sich in einem dre henden Gerä- teteil befin det, kann zu Verletzungen führen. e Vermeiden Sie abnormale Kör per haltung. Sorgen Sie für einen siche ren Stand und halten Sie jederzeit das Gleichgewicht. Da- durch können Sie das Elektro werkzeug in unerwar te ten Situ ationen besser kontrollie- ren. f Tragen Sie geeignete Kleidung. Tra gen Sie keine weite Kleidung oder Schmuck. Hal- ten Sie Haare, Kleidung und Handschuhe fern von sich bewe gen den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich be wegenden Teilen erfasst werden. g Wenn Staubabsaug- und -auf fang - einrichtungen montiert wer den kön nen, vergewissern Sie sich, dass diese ange- schlossen sind und rich tig verwendet wer - den. Verwendung einer Staubab saugung kann Gefähr dun gen durch Staub verringern. 4 Ver wen dung und Behandlung des Elektro - werkzeuges a Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektro werk zeug. Mit dem passenden Elektro werkzeug arbeiten Sie besser und si- cherer im angege benen Leis tungs bereich. b Benutzen Sie kein Elektrowerk zeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräte ein stel lungen vornehmen, Zube - hörteile wechseln oder das Gerät wegle- gen. Diese Vorsichtsmaß nahme verhindert den unbeabsich tig ten Start des Elek tro - werkzeuges. d Bewahren Sie unbenutzte Elek tro werk - zeuge außerhalb der Reich weite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gele sen haben. Elektrowerkzeuge sind ge - fährlich, wenn Sie von unerfah renen Personen benutzt werden. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 89 e Pflegen Sie das Gerät mit Sorg falt. Kontrol- lieren Sie, ob be weg liche Teile einwandfrei funk tio nieren und nicht klemmen, ob Teile gebrochen oder so be schä digt sind, dass die Funktion des Elektrowerkzeuges beein - trächtigt ist. Lassen Sie beschä digte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig ge pfleg te Schneidwerk- zeuge mit schar fen Schneidkanten verklem - men sich weniger und sind leichter zu führen. g Verwenden Sie Elektrowerk zeug, Zubehör, Einsatzwerkzeu ge usw. entsprechend die- sen Anweisun gen. Berücksichtigen Sie dabei die Ar beitsbedingun gen und die auszu führende Tä tigkeit. Der Gebrauch von Elek tro werkzeugen für andere als die vorgese- henen Anwendungen kann zu gefährlichen Situationen führen. 5 Verwendung und Behandlung des Akkuwerk- zeugs a Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektro werkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen klei nen Metallgegenständen, die eine Überbrü- ckung der Kon takte verursachen könnten. Ein Kurzschluss zwischen den Akku kontakten kann Verbrennungen oder Feuer zur Folge haben. d Bei falscher Anwendung kann Flüssig keit aus dem Akku aus treten. Vermeiden Sie den Kon takt damit. Bei zufälligem Kon takt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätz- lich ärztliche Hilfe in Anspruch. Austreten de Akkuflüssigkeit kann zu Haut reizungen oder Verbren nungen führen. 6 Service a Lassen Sie Ihre Maschine nur von qua - lifizier tem Fach personal und nur mit Origi- nal-Ersatz teilen reparieren. Damit wird sicher gestellt, dass die Sicherheit der Ma- schine er halten bleibt. 7 Spezielle Sicherheitshinweise für Bohrma- schinen: a Halten Sie die Maschine an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen die Schraube verborgene Strom - leitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Lei- tung kann auch metallene Maschinenteile unter Spannung setzen und zu einem elektri- schem Schlag führen. 8 Sicherheitshinweise für Akku/ Lade ge räte a Dieses Ladegerät kann von Kindern ab 8 Jahren sowie von Personen mit verringer- ten physischen, sensorischen oder menta- len Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie be- aufsichtigt oder bezüglich des sicheren Ge- 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 910 brauchs des Ladegerätes unterwiesen wur- den und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Ladegerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Kinder dürfen nicht mit dem Ladegerät spielen. b Wenn die Netzanschlussleitung dieses Lade- gerätes beschädigt wird, muss sie durch den Her steller oder seinen Kunden dienst oder eine ähnlich quali fizierte Person ersetzt werden, um Gefährdungen zu vermeiden. c Laden Sie keine nicht wieder aufladbaren Batterien mit dem Ladegerät auf. d Stellen Sie das Akkuladegerät, mit der Bat- terie, während des Ladens auf eine gut be- lüftete Fläche. e Trennen Sie das Ladegerät von der Strom- versorgung und las sen es abkühlen vor Reinigung, Wartung und Lagerung. f Schützen Sie elektrische Teile gegen Feuchtigkeit. Tauchen Sie diese während des Reinigens oder des Betriebs nie in Was- ser oder andere Flüssigkeiten, um einen elektrischen Schlag zu vermeiden. Halten Sie das Ladegerät nie unter fließendes Wasser. Bitte beachten Sie die Anweisun- gen für Reinigung und Wartung. g Halten Sie das Ladegerät von Re gen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schla ges. h Laden Sie die Akkus nur in Lade geräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwen det wird. i Laden Sie keine Fremd-Akkus. Das La - degerät ist nur zum Laden des mit ge lieferten Akkus mit den in den Technischen Daten an- gegebenen Spannungen geeignet. Ansonsten be steht Brand- und Explosionsgefahr. j Halten Sie das Ladegerät sauber. Durch Ver- schmut-zung besteht die Gefahr eines elektri- schen Schlages. k Überprüfen Sie vor jeder Be nutzung Lade- gerät, Kabel und Stecker. Be nutzen Sie das La de gerät nicht, sofern Sie Schä den feststel- len. Bei Schäden am Ladegerät und/oder der An schlussleitung muss das Ladegerät verschrottet und durch ein Ladegerät des gleichen Typs ersetzt werden. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Ri- siko eines elektrischen Schla ges. l Betreiben Sie das Ladegerät nicht auf leicht brennbarem Unter grund (z. B. Pa- pier, Textilien etc.) bzw. in brennbarer Um- gebung und decken Sie es nicht ab. Wegen der beim Laden auftretenden Erwärmung des Ladegerätes besteht Brandgefahr. m Bei falscher Anwendung kann Flüs sigkeit aus dem Akku austreten. Ver meiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser ab spülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zu sätz - lich ärztliche Hilfe in Anspruch. Aus tretende Akku flüssigkeit kann zu Haut reizungen oder Verbrennungen führen. n Öffnen Sie den Akku nicht. Es be steht die Gefahr eines Kurzschlusses. o Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen einstrahlung, und Feuer. Es besteht Explosionsgefahr. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1011 p Schließen Sie den Akku nicht kurz. Es be- steht Explosionsgefahr. q Bei Beschädigung und unsach ge mä ßem Gebrauch des Akkus kön nen Dämpfe aus- treten. Führen Sie Frischluft zu und suchen Sie bei Be schwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. 2 – Gerätespezifische Sicherheitshinweise ACHTUNG! Die Ma schi ne besitzt eine LED als Arbeits platz beleuch tung. Schauen Sie nicht direkt in den Licht - strahl, da dies Schädi gun gen der Augen zur Folge haben kann.

• Verwenden Sie Maschine, Zubehör und Ladegerät nur für den jeweiligen bestimmungs gemäßen Einsatzbe reich!

• Bevor Sie den Akku-Bohr schrau ber aus der Hand legen, achten Sie auf den Still stand aller bewegli- chen Teile.

• Häufiges Blockieren beim Schrau ben vermeiden.

• Das Ladegerät darf nur an der auf dem Typenschild angegebenen Spannungsquelle angeschlossen werden.

• Akku nur mit dem zugehörigen Ladegerät laden.

• Ladegerät und Akku-Bohr schrau ber vor Feuchtig- keit schützen. Nie in Wasser tauchen!

• Ladegerät nicht im Freien verwenden.

• Um die Akkus vor Schaden zu be wah ren, sollten sie keinen Tempe raturen von über 50 °C ausgesetzt werden. ACHTUNG! Die Kon tak te an Akku und Ladegerät nicht kurz schlie ßen!

• Beim Laden auf richtige Polung „+/–“ achten.

• Akku nicht in offene Flammen werfen.

• Die Anschlussleitung kann nicht er setzt werden. Bei Beschädigung ist das Ladegerät fachgerecht zu entsorgen. Erklärung der Sicherheitssymbole Die Maschine und das Ladegerät gehören nicht in den Haus müll. Entsorgen Sie die Geräte umweltgerecht, wenn Sie sich davon trennen möchten. Entsorgen Sie die Maschine und das Ladegerät an einer örtlichen Sammelstelle. Akku nicht in den Hausmüll entsorgen. Entsorgen Sie den Akku umwelt - gerecht, wenn Sie sich davon trennen möchten. Entsorgen Sie den Akku an einer örtlichen Sammelstelle. Wichtig! Be triebs an lei - tung beach ten! Wichtig! Be triebs an - leitung für das Lade - gerät lesen! Freiwilliges Gütesiegel „geprüfte Sicherheit“. CE steht für ,,Conformité Européenne", dies be deu tet ,,Überein stimmung mit EU-Richtlinien". Mit der CE-Kennzeich- nung be stätigt der Hersteller, dass die- ses Produkt den gel ten den europäischen Richtlinien entspricht 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1112 Schutzklasse II. Gehäuse ist doppelt schutzisoliert. Dieses Zeichen symbo - li siert, dass dieses Produkt der Schutzklasse II ent spricht. Dies bedeutet, dass das Produkt mit einer verstärkten oder doppelten Isolierung zwischen Netzstromkreis und Ausgangs - spannung beziehungsweise Metall gehäuse ausgestattet ist. Nur zum Gebrauch in trockenen Innenräumen Übertemperatursicherung Akku keinen Temperaturen über 50 °C aussetzen! Wasserkontakt mit dem Akku vermei den! Akku nicht ins Wasser wer fen! Explo si ons gefahr! Akku nicht in Toiletten entsorgen! Akku nicht ins Feuer werfen! Explosions- gefahr! 3 – Bauteile (Abb. 1) 1 Akku-Ladestandsanzeige 2 Rechts-/Linkslauf-Umschalter 3 Li-Ion-Akkus 4 Akku-Entriegelungstaste 5 Ein-/Ausschalter mit Drehzahlregulierung 6 LED-Arbeitsleuchte 7 Schnellspann-Bohrfutter 8 Drehmoment-Vorwahl 9 2-Gang-Getriebe-Umschalter 10 Schnell-Ladegerät 11 Ladezustand-Kontrollleuchte 12 Ladeschacht 13 Akku-Aufnahme 4 – Lieferumfang

• Magnet-Bithalter 6,35 mm (

• Garantiekarte 5 – Bestimmungsgemäßer Gebrauch Bohren in Holz und Metall, Schrau ben. Verwenden Sie Maschine, Ladegerät und Zubehör (Hersteller angaben be achten!) nur für deren bestimmungs gemäßen Einsatzbe reich! Alle anderen Anwendungen werden ausdrücklich ausgeschlossen. Diese Maschine ist nur zum Einsatz im häuslichen Bereich bestimmt. Nicht bestimmungsgemäßer Gebrauch Alle Anwendungen mit der Maschine, die nicht im Kapitel „bestimmungs gemäße Verwendung“ genannt 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1213 sind, gelten als eine nicht bestimmungs gemäße Verwendung. Verwendungen, für die das Elektro werkzeug nicht vorgesehen ist, kön nen Gefährdungen und Verletzungen verursachen. Verwenden Sie kein Zubehör, das nicht speziell für die ses Elektrowerkzeug vorgesehen ist. Es besteht Verletzungsgefahr. Für alle daraus entstandenen Sachschä den sowie Personenschäden, die auf Grund einer Fehlanwendung entstan den sind, haftet der Benutzer der Maschine. Bei Verwendung anderer bzw. nicht Original Bauteile an der Maschine erlischt herstellerseitig die Garantie - leis tung. Restrisiken: Die Betriebsanleitung zu diesem Elektro werkzeug enthält ausführ liche Hin weise zum sicheren Arbeiten mit Elektrowerkzeugen. Dennoch birgt jedes Elektro - werkzeug gewisse Restrisiken, die auch durch die vorhandenen Schutzvorrichtungen nicht völlig auszuschließen sind. Bedienen Sie deshalb Elektro - werkzeuge immer mit der notwendigen Vorsicht. Restrisiken können zum Beispiel sein:

• Berühren von rotierenden Teilen oder Einsatzwerkzeugen.

• Verletzung durch umher fliegende Werkstücke oder Werkstückteile.

• Brandgefahr bei unzureichender Belüftung des Motors.

• Beeinträchtigung des Gehörs bei Arbeiten ohne Gehörschutz. Ein sicheres Arbeiten hängt auch von der Vertrautheit des Bedienpersonals im Umgang mit dem jeweiligen Elektrowerkzeug ab! Entsprechende Maschinenkennt - nis so wie umsichtiges Verhal ten beim Arbei ten helfen beste hende Restrisiken zu minimieren. WARNUNG! Dieses Elektrowerk zeug er zeugt wäh rend des Be triebs ein elektromagneti sches Feld. Dieses Feld kann unter bestimmten Umstän den ak- tive oder passive medizi nische Im plantate be - einträch tigen. Um die Gefahr von ernsthaften oder tödlichen Verletz un gen zu verringern, emp- fehlen wir Perso nen mit medizini schen Implanta- ten ihren Arzt und den Hersteller vom medi zini schen Implantat zu konsultieren, bevor das Elektrowerk zeug bedient wird. 6 – Technische Informationen Technische Daten Akku-Bohrschrauber DB 18-Li2 Nennspannung 18 V Leerlauf-Drehzahl 1. Gang: n

Werkzeugaufnahme max. 10 mm Max. Bohrkapazität: Stahl Ø 10 mm Holz Ø 30 mm Arbeitsleuchte LED Akku DB18-Li2/1 Akku 18 V /2000 mAh Li-Ion Ladezeit ca. 1 Stunde Ladegerät TF0702082500G Eingang: 230-240 V~/50 Hz/66 W Ausgang: 20,8 V / 2,5 A 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1314 ACHTUNG! Laden Sie nur Akkus mit einer Spannung von 18V, einer Kapa- zität von 2000 mAh und fünf Zellen. Andere Akku-Typen können explodieren. Dieser Akku-Bohrschrauber DB 18-Li2 darf ausschließlich mit dem Ladegerät TF0702082500G geladen werden. Jegliche Verwen dung anderer Ladegeräte sowie die Verwendung des Ladegerätes TF0702082500G an einer anderen Stromversorgung als angegeben kann zu Personen- und Sachschäden führen. Technische Änderungen vorbehalten. ist ein eingetragenes Waren zeichen der Meister Werk zeu ge GmbH D-42349 Wuppertal Geräusch/Vibration Geräuschemission Schallleistungspegel L

: 77,4 dB(A) Unsicherheit K

: 3,0 dB(A) Schalldruckpegel L

: 66,4 dB(A), Unsicherheit K

Unsicherheit K: 1,5 m/s

Unsicherheit K: 1,5 m/s

Geräusch-/Vibrationsinformation Die angegebenen Schall- und Vibrationswerte wurden ermittelt gemäß den Normen EN 60745-1, EN 60745-2-1 und EN 60745-2-2. Der angegebene Schwing ungs emis sions wert wurde nach einem ge normten Prüf verfahren gemessen und kann zum Ver gleich eines Elektro werkz eugs mit einem anderen verwen det werden. Der angegebene Schwingungs emissions wert kann auch zu einer einleitenden Ein schätzung der Be - einträchtigung ver wen det werden. ACHTUNG! Der Schwin gungs - emissionswert kann sich wäh rend der Benutzung des Elektro werk zeugs vom Angabewert unter schei den, ab hängig von der Art und Weise wie das Elektro werkzeug verwendet wird. Es müssen Sicherheitsmaß nahmen zum Schutz des Bedieners fest gelegt wer den. Hierbei er- folgt die Ein schät zung der Beeinträch tigung unter Berücksichti gung der tat sächlichen Nut - zungsbedingungen. (Dabei sind alle Anteile des Be triebs zyklus zu berücksich ti gen, d. h. auch Zeiten, in welchen das Elektrowerk zeug abgeschaltet ist und solche, in welchen es zwar eingeschaltet ist, aber ohne Belastung läuft.) ACHTUNG! Eine ge wisse Lärmbelästi - gung durch diese Ma schine ist nicht vermeidbar. Verlegen Sie daher lärm - intensive Arbeiten auf zugelassene und dafür bestimmte Zeiten. Halten Sie sich ggf. an Ruhe zeiten und beschränken Sie die Arbeits- dauer auf das Notwen digste. ACHTUNG! Die Ein wirkung von Lärm kann zu Schädigungen des Gehörs führen. Daher nur mit einem geeig- neten Gehör schutz arbeiten. In der Nähe be- 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1415 findliche Personen sollten daher ebenfalls einen geeig neten Gehörschutz tragen. 7 – Auspacken und Kontrolle

1. Entfernen Sie das Verpackungs material und

sämtliche Schutz folien.

2. Achten Sie darauf, dass Ver packungsmaterial

und Schutz folien nicht in Kinderhände gelan- gen. Erstickungsgefahr!

3. Kontrollieren Sie die Maschine samt Zubehör

auf Vollständigkeit und auf sichtbare Schaden. Bei Schaden jeglicher Art darf die Maschine auf keinen Fall in Betrieb genommen werden. 8 – Akku laden ACHTUNG! Der Akku Typ DB18-Li2/1 dieses Akku-Bohr schrau bers DB18-Li2 darf ausschließlich mit dem La de gerät Typ TF0702082500G geladen werden. Jegliche Verwen dung anderer Lade ge räte, sowie die Verwen dung des Ladegerätes Typ TF0702082500G an einer anderen Stromversor- gung als auf dem Typen schild angegeben kann zu Perso nen- und Sachschäden führen. Lithium-Ionen-Akku-Technologie Dieser neuartige Akku besitzt gegenüber herkömmlichen Ni-Cd-Akkus entscheidende Vorteile:

• Kein Memory-Effekt, d.h. der Akku kann unabän- gig vom Lade zustand ohne Kapazitätsverlust je- derzeit vor oder nach dem Einsatz nachgeladen werden.

• Extrem geringe Selbstentladung, daher auch nach längerer Lage rung einsatzbereit.

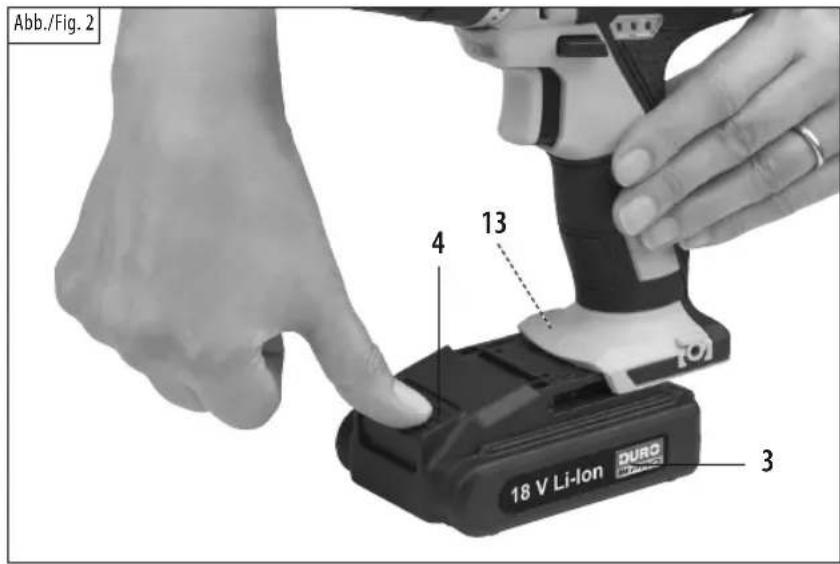

• Lange Lebensdauer Akku entnehmen (Abb. 2) Akku-Entriegelungstaste (4) drü cken und den Akku (3) aus der Akku-Auf nahme (13) herausziehen. Akku einsetzen (Abb. 2) Akku (3) bis zum Anschlag in die Akku-Aufnah- me (13) schieben und hörbar einrasten lassen. Akku laden (Abb. 3) ACHTUNG! Der Akku ist werkseitig nicht voll geladen. Den Akku vor dem ersten Gebrauch aufladen. ACHTUNG! Verwenden Sie zum Laden des Akkus nur das mitge lieferte La- degerät (10). ACHTUNG! Über prü fen Sie vor An- schluss des Lade gerätes die Überein- stimmung der Span nungsan gabe des Ladegerät (10) mit der Netzspan nung Ihres Stromnetzes.

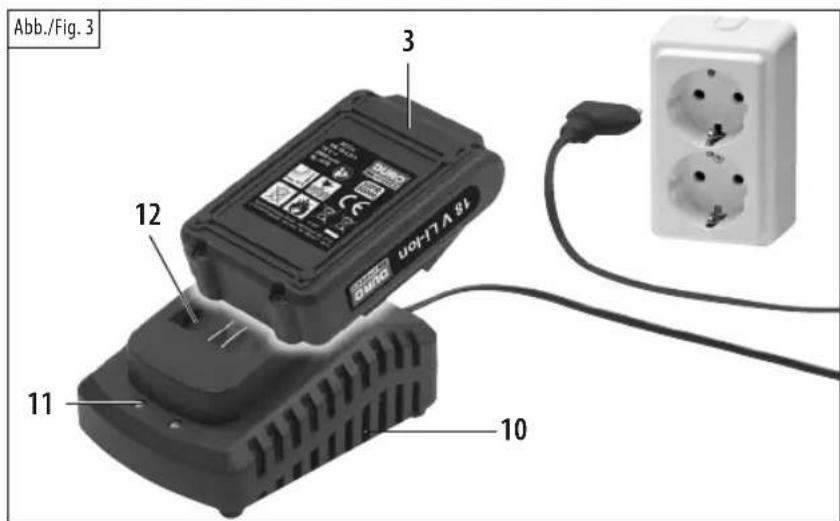

1. Ladegerät (10) an einer Steckdose anschließen.

Die Ladezustand-Kontrollleuchte (11) am Ladege- rät leuchtet grün und signalisiert Betriebsbereit- schaft.

2. Akku durch den Ladeschacht (12) über die Kon-

takte des Ladegeräts (10) schieben bis er hörbar ein rastet. Während des Lade vorgangs wechselt die Lade zustand-Kontroll leuchte (11) am Ladege- rät auf rot.

3. Der Ladevorgang dauert ca. 60 Minuten. Er ist be-

endet, sobald die rote LED erlischt und die grüne LED aufleuchtet. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1516

4. Entriegelungstaste (4) am Akku drücken und den

Akku vom Lade gerät abziehen. ACHTUNG! Der Akku ist nach Ablauf der Ladezeit vom Ladege rät zu ent- fernen. Eine gleich blei ben de Erwär - mung von Ladegerät und Akku während des Lade vorgangs ist normal und stellt keine Fehl- funktion dar. Akku Ladezustandskontrolle (Abb. 4) Zur Kontrolle des Ladezustandes leuchtet die Akku- Ladestandsanzeige (1) während des Betriebs auf. Der Ladezustand wird wie folgt angezeigt:

• grünes, gelbes und rotes Lämpchen: Der Akku ist voll geladen

• gelbes und rotes Lämpchen: Der Akku ist teilweise entladen

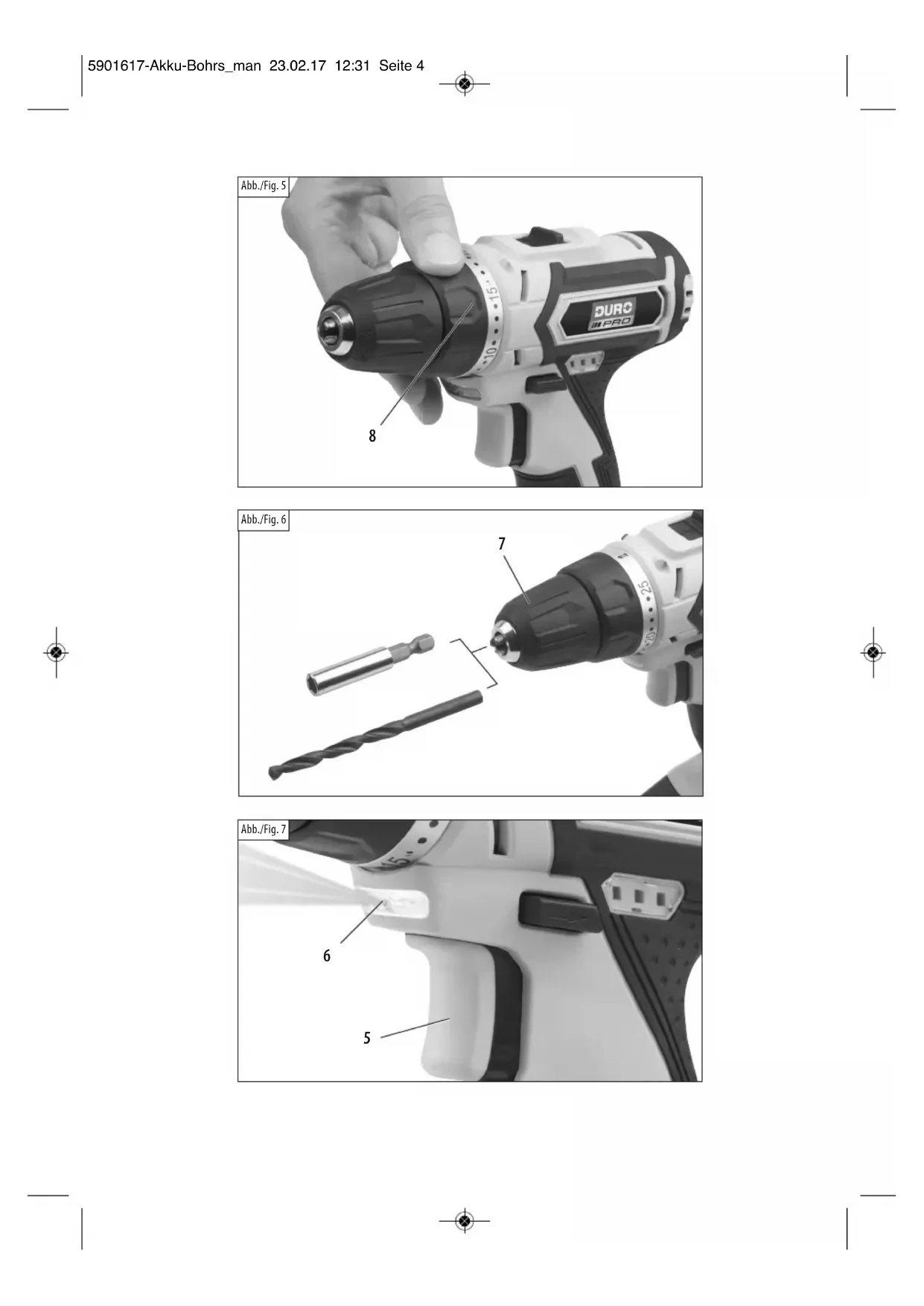

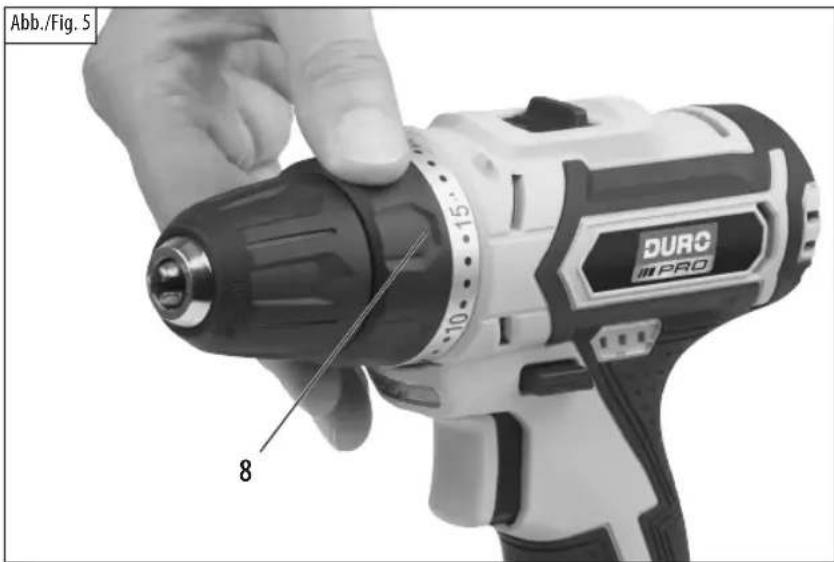

• rotes Lämpchen: Der akku muss aufgeladen werden 9 – Betrieb Drehmoment-Vorwahl (Abb. 5) Die Akku-Bohrschrauber hat eine 25+1-stufige Dreh- moment-Vorwahl, um Beschädigungen der Schraub- oder Bohrköpfe zu vermeiden. Durch Drehen der Dreh- moment-Vorwahl (8) an Ihrem Akku -Bohr schrauber können Sie die jeweils erforderliche Stufe, von 1 (leicht gängige Schrauben) bis max. (schwergängiges Schrauben/ Bohren) einstellen. Wählen Sie stets das für die jeweilige Arbeit günstigste Drehmoment. Die Einstellung Bohren nicht zum Schrauben verwen- den. Werkzeug einspannen (Abb. 6) Handelsübliche Schrauber-Bits, Bithalter und Bohrer bis zu einem Durchmesser von 10 mm können in das Bohrfutter (7) eingespannt werden. Verwenden Sie nur ein Werkzeug, das sicher im Bohr futter eingespannt werden kann und für diese Maschine ausgelegt ist. Siehe „Technische Daten“. Die Maschine verfügt über ein Schnellspann- Bohrfutter (7). Damit können Sie das Zubehör im Handbetrieb schnell und ohne Bohrfutterschlüssel auswechseln.

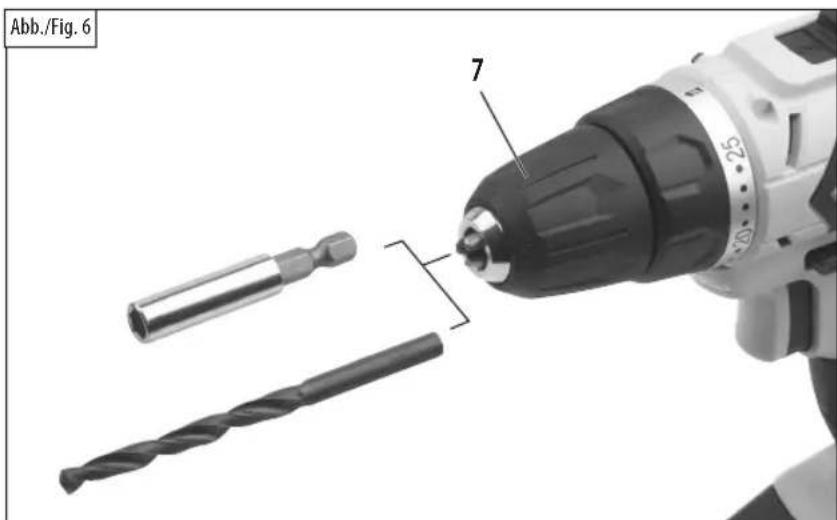

• Öffnen Sie die Klauen des Schnell spann- Bohrfutters, dazu drehen Sie das Schnellspann- Bohrfutter gegen den Uhrzeigersinn. Das Schnell spann-Bohrfutter soweit öffnen, bis Sie das Werkzeug einsetzen können.

• Stecken Sie das Werkzeug in das Schnellspann- Bohrfutter.

• Drehen Sie das Schnellspann-Bohrfutter im Uhrzei- gersinn und ziehen Sie es fest an. ACHTUNG! Durch un be absichtigtes Ein schalten besteht Ver - letzungsgefahr. Stellen Sie den Schalter für die Drehrich tung bei Stillstand der Ma schine in die Mittelstellung, um die Sperre des Ein-/Aus schalters zu aktivieren. ACHTUNG! Gefahr von Schnittverlet- zungen.

• Ziehen Sie beim Einspan nen eines Bohrers in das Schnellspann-Bohrfutter Handschuhe an.

• Ziehen Sie zum Einspan nen des Werkzeugs das Schnellspann-Bohrfutter fest an. Das Bohrfutter von Rechts-/Links- lauf-Maschinen ist stets mit einer Linksgewinde-Schraube fixiert. Diese ist vor einem Bohrfutter wech sel von vorn durch das Bohrfutter (7) hindurch zu lösen. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1617 Linksgewinde-Schrau ben lassen sich nur durch Rechtsdrehung lösen. Ein-/Ausschalten (Abb. 7)

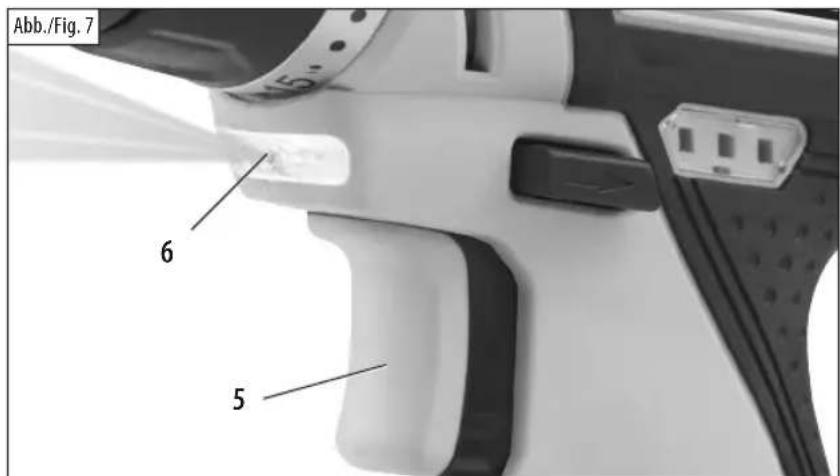

• Einschalten: Ein-/Ausschalter (5) drücken: Der Schraub vorgang startet. Während des Schraubens den Schalter ge- drückt halten. Die LED-Arbeitsleuchte (6) leuchtet.

• Ausschalten: Sobald die Schraube vollständig ein- oder ausge- dreht ist, Ein-/ Ausschalter loslassen. Der Schraub vorgang wird beendet und die LED- Arbeitsleuchte erlischt. LED-Arbeitsleuchte (Abb. 7) Während die Maschine eingeschal tet ist, leuchtet die LED-Arbeits leuchte (6) zur besseren Sicht und zum sicheren Arbeiten in dunkleren Arbeitsberei chen. Die LED-Arbeits leuchte erlischt beim Loslassen des Ein-/ Aus schalters. ACHTUNG! LED-Arbeitsleuchte! Schauen Sie nicht direkt in den Licht- strahl, da dies Schädigungen der Augen zur Folge haben kann. 10 – Arbeitsweise Elektronische Drehzahlregulierung Durch die elektronische Drehzahl regulierung erreichen Sie, dass Sie die Drehzahl stufenlos dem jewei ligen Arbeitsvorgang anpassen können.

• Leichter Druck auf den Ein-/Aus schalter (5) = ge- ringe Drehzahl, um festsitzende Schrauben zu lösen.

• Schalter durchgedrückt = höchst mögliche Dreh- zahl, zum Bohren. ACHTUNG! Vermeiden Sie, dass der Motor beim Bohren oder Schrauben unter Belastung zum Stillstand kommt! Drehrichtung, Rechts-/Linkslauf (Abb. 8) Die Drehrichtung bestimmen Sie mit Hilfe des Rechts-/Linkslauf-Um schal ters (2) oberhalb des Betriebs schal ters. ACHTUNG! Drehrichtung nur bei ste- hendem Motor verändern!

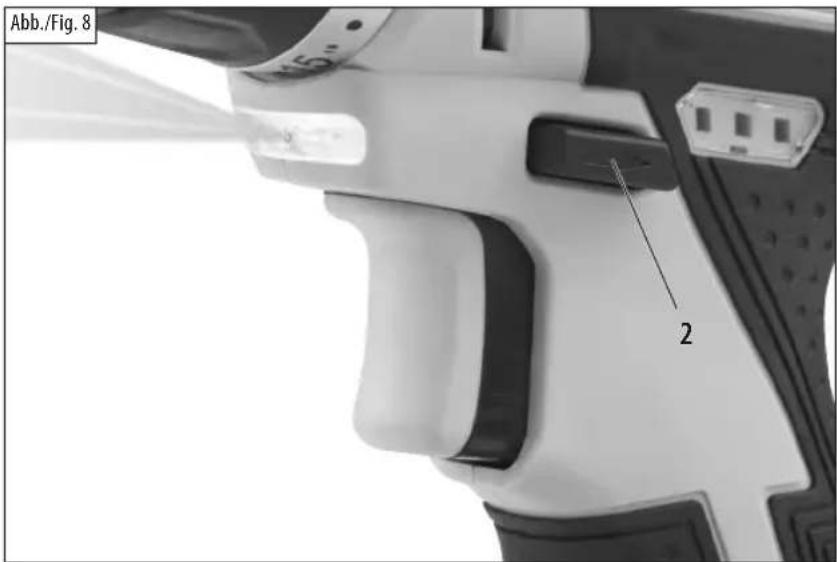

• Schrauben eindrehen: Rechts-/Linkslauf-Um schal ter (2) auf Rechtslauf stellen.

• Schrauben ausdrehen: Rechts-/Linkslauf-Um schal ter (2) auf Linkslauf stellen.

• Sicherheitsstellung: Schaltermit ten stellung; in die- ser Stellung des Schiebe schalters kann die Ma schi - ne nicht in Be trieb genommen werden, z. B. bei Arbeitspausen, Bit- oder Bohrer wechsel. ACHTUNG! Überdre hungs gefahr durch zu tiefes Eindrehen von Schrauben. Schraubvorgang beobach ten und ggf. etwas früher abbrechen und die Schrau be mit einem Schrau ben dreher festziehen. Pro be verschraubungen durch - führen! Getriebeumschalter (Abb. 9) Mit dem Getriebeumschalter (9) lassen sich zwei unterschiedliche Drehzahl bereiche wählen. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1718

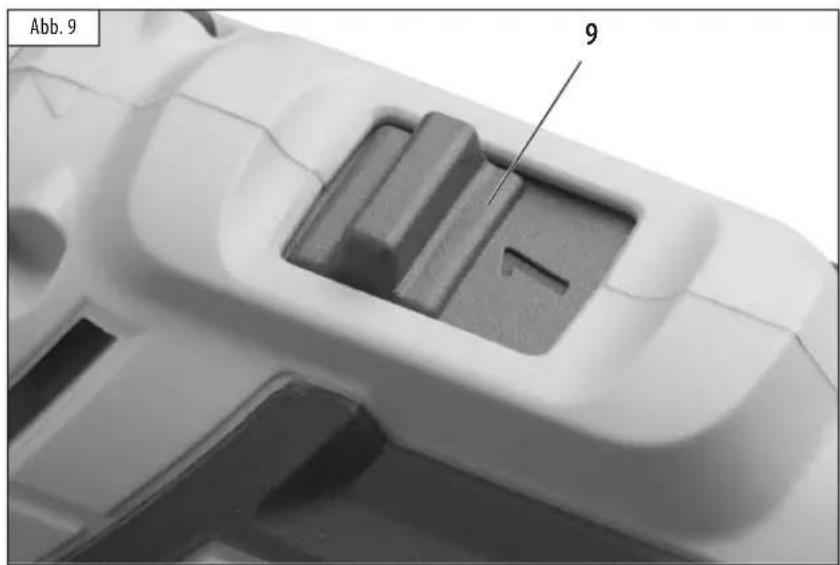

• Schalterstellung 1: 0–400 min

für Schrauben ein- und ausdrehen

• Schalterstellung 2: 0–1500 min

für Schrauben und Bohren Der zu wählende Drehzahlbereich wird vom jeweiligen Material und der geplanten Tätigkeit bestimmt und ist durch Arbeiten an einem Probestück zu ermitteln. ACHTUNG! Um schal tung nur bei Motor stillstand vornehmen. 11 – Nach dem Gebrauch

• Zum Ausschalten der Maschine lassen Sie den Ein-/ Ausschalter los.

• Stellen Sie den Links-/Rechtslauf in die mittlere Position, um den Ein-/Ausschalter zu blockieren und ein unbeabsichtigtes Anlaufen der Maschine zu verhindern.

• Entfernen Sie den Akku sowie das Einsatzwerkzeug bevor Sie die Maschine reinigen und lagern.

• Reinigen Sie die Maschine wie in „Reinigung, War- tung und Auf bewahrung” beschrieben. 12 – Reinigung und Wartung Reinigung VORSICHT! Stromschlag! WARNUNG! Gefahr ei nes elektrischen Schla ges!

• Warten Sie ab, bis die Maschine abgekühlt ist und ziehen Sie den Akku von der Maschine ab.

• Ziehen Sie vor der Reinigung des Ladegerätes immer den Netz stecker.

• Achten Sie darauf, dass kein Was ser in das Maschineninnere kommt.

• Beschädigen Sie keinesfalls die Oberflächen der Maschine.

• Verwenden Sie keine aggressiven Reinigungsmit- tel, Bürsten mit Metall- oder Nylonborsten, sowie scharfe oder metallische Reini gungs gegen stände wie Messer, harte Spachteln und dergleichen.

• Verwenden Sie ein mildes Reini gungsmittel und ein trockenes oder feuchtes, aber nicht triefend nasses Tuch. Verwenden Sie auf keinen Fall lö- sungsmittelhaltiges Reinigungsmittel!

• Halten Sie die Belüftungsöff nun gen immer frei von Staubablage rungen, um ein Überhitzen der Ma- schine zu vermeiden.

• Trocknen Sie die Maschine und die Aufsätze mit einem weichen Tuch.

• Wir empfehlen, die Maschine nach jedem Ge- brauch zu reinigen. Wartung Im Maschineninneren befinden sich keine vom Benutzer zu wartenden oder zu schmierenden Teile. 13 – Aufbewahrung und Transport Aufbewahrung

1. Reinigen Sie das Gerät wie oben beschrieben.

2. Bewahren Sie das Gerät in der mitgelieferten

Aufbewahrungstasche an einem trockenen und für Kinder nicht erreichbarem Ort auf.

3. Der Aufbewahrungsort muss trocken und

frostsicher sein, die ideale Umgebungstem - peratur darf 50 °C nicht übersteigen. 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1819 ACHTUNG! Das La gern von entlade- nen Akkus kann zur sog. Tiefenentla- dung führen. Dadurch werden die Akku zellen zerstört und der Akku somit un- brauchbar. Transport Verwenden Sie zum Versand möglichst die Originalverpackung.

1. Schalten Sie das Gerät ab und trennen Sie es vom

2. Benutzen Sie nach Möglichkeit den Transport-

3. Tragen Sie das Gerät nur an dem Transportgriff.

4. Schützen Sie das Gerät vor heftigen Stößen und

Vibrationen, welche beim Transport mit dem Auto hervorgerufen werden können.

5. Schützen Sie das Gerät vor Rutschen und Umfal-

len. 14 – Entsorgung ACHTUNG! Nicht mehr brauchbare Elektro- und Akkugeräte gehö ren nicht in den Haus müll! Sie sind ent- sprechend der Richt linie 2012/19/EU für Elek- tro- und Elek tro nik-Alt ge räte ge trennt zu sam meln und einer umwelt- und fachgerechten Wieder verwer tung zuzuführen. Bitte führen Sie nicht mehr brauchbare Elek- trogeräte einer örtlichen Sammelstelle zu. Ver- packungsmaterialien nach Sorten getrennt sammeln und gemäß den örtlichen Bestim- mungen entsorgen. Einzelheiten erfragen Sie bitte bei Ihrer Gemeindeverwaltung. ACHTUNG! Bei batterie- oder akkube- triebenen Elektrogeräten sind die Batterien oder Akkus zu entnehmen und entsprechend der geltenden Batterieverord nung getrennt zu entsorgen. Batterien und Akkus niemals in den Hausmüll geben! Bitte führen Sie nicht mehr brauchbare Batte- rien und Akkus den dafür vorgese henen Behäl- tern örtlicher Sammelstellen oder des batterievertreibenden Handels zu. Batterien und Akkus dürfen nicht in den Haus- müll Als Verbraucher sind Sie gesetzlich verpflich- tet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammel stelle in Ihrer Gemeinde/Ihrem Stadt- teil oder im Handel abzugeben, damit sie einer umwelt schon - enden Entsorgung zuge führt werden können. *gekennzeichnet mit: Cd = Cadmium, Hg = Quecksilber, Pb = Blei 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 1920 15 – Störung und Abhilfe Fehler Mögliche Ursache und Abhilfe Keine Funktion. – Akku geladen? – Drehrichtungsumschalter in Mittelstellung? (Maschine kann dann nicht eingeschaltet werden). Ein-/Ausschalter lässt – Der Drehrichtungsumschalter befindet sich sich nicht drücken. in Mittelstellung Maschine läuft nicht an. – Möglicherweise sind die Kohlebürsten verschlissen. Wenden Sie sich an eine Fachwerkstatt. Bohrer dringt nicht/kaum in – Hammerbohren erforderlich? das zu bohrende Material ein. – Richtigen Bohrer ausgewählt? – Steht Maschine versehentlich auf Linkslauf? Wenden Sie sich bei allen anderen Störungen und Fehlfunktionen an den in den Garantieunterlagen genannte Kundendienst. 16 – Ersatzteilliste Folgende Teile können kostenpflichtig über den Kundendienst bestellt werden Akku DB18-Li2/1 Ladegerät TF0702082500G 17 – Service-Hinweise

• Bewahren Sie die Maschine, Be triebsanleitung und ggf. Zubehör in der Originalverpackung auf. So haben Sie alle Informationen und Teile stets griff- bereit.

• DURO PRO-Maschinen sind weit ge hend wartungs- frei, zum Reinigen der Gehäuse genügt ein feuch- tes Tuch. Zusätzliche Hinweise ent neh men Sie bitte der Betriebs anleitung.

• DURO PRO-Maschinen unterliegen einer strengen Qualitätskontrolle. Sollte dennoch einmal eine Funktionsstörung auftreten, so senden Sie die Ma - schine bitte an unsere Service-Anschrift. Die Repa- ratur erfolgt umgehend.

• Eine Kurzbeschreibung des Defekts verkürzt die Fehlersuche und Repa raturzeit. Während der Ga- rantiezeit legen Sie der Ma schine bitte Garantie- Urkunde und Kaufbeleg bei.

• Sofern es sich um keine Garantie reparatur handelt, werden wir Ihnen die Reparaturkosten in Rech- nung stellen. WICHTIG! Öffnen der Maschine führt zum Erlöschen des Garantiean- spruchs! WICHTIG! Wir weisen ausdrücklich darauf hin, dass wir nach dem Pro- 5901617-Akku-Bohrs_man 23.02.17 12:31 Seite 2021 dukthaftungsgesetz nicht für durch unsere Ma schinen hervor gerufene Schäden einzuste- hen haben, sofern diese durch unsach gemäße Reparatur verur sacht oder bei einem Teile - austausch nicht unsere Originalteile bzw. von uns freigegebene Teile verwen det wurden und die Repa ratur nicht vom Meister Werkzeuge GmbH Kunden service oder einem autori sierten Fachmann durch geführt wurde! Entspre chen - des gilt für die verwendeten Zubehörteile.

• Zur Vermeidung von Transport schäden die Ma- schine sicher verpacken oder die Original - verpackung verwenden.

• Auch nach Ablauf der Garantiezeit sind wir für Sie da und werden even tuelle Reparaturen an DURO PRO-Maschinen kostengünstig ausfüh ren.
