CP28W35TAN - Fernseher HITACHI - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG CP28W35TAN HITACHI

N° 15 – 12 Nishi Shinbashi, 2 – Chome Minato-Ku, Tokyo 105, Japon Tel. 3 32581111 ...dans le monde entier HITACHI HOME ELECTRONICS (EUROPE) Ltd, Hitachi House, Station Road, Hayes, Middlesex, UB3 4DR, ROYAUME-UNI, Tél. + 44 181 8492000 HITACHI SALES EUROPA GmbH, Am Seestern 18, 40547 Dusseldorf, ALLEMAGNE, Tél. +49 0211 529 150 HITACHI SALES ITALIANA SPA, Via Gulli n. 39, 20147 Milano, ITALIE, Tél. +39-02-487861 HITACHI FRANCE (RADIO-TV-ELECTRO-MENAGER) S.A., 4 Allée des Sorbiers, Parc d’activité du Chêne, BP 45, 69671 Bron CEDEX, FRANCE, Tél. +33 04-72-14-29-70 HITACHI SALES IBERICA, S.A., Gran Via Carlos Tercero, 101, 1-1, Barcelone 08028, ESPAGNE, Tél. +34 93 409 25 50 HITACHI HOME ELECTRONICS (HELAS) S.A., 91 Farilou Street, 117-41 Athènes, GRECE, Tél. +30 01-924-2620 HITACHI HOME ELECTRONICS (NORDIC) AB, Haukadalsgatan 10, Box 77, 164 94 Kista, SUEDE, Tél. +46 8 562 711 00 HITACHI HOME ELECTRONICS NORWAY, Brugata 14, N-0186 Oslo, NORVEGE, Tél. +47 9 2205 9060 ITEM N.V./S.A. (INTERNATIONAL TRADE FOR ELECTRONIC MATERIAL & MEDIA N.V./S.A.), UCO Tower Bellevue, 17-9050 Gand, BELGIQUE (pour BENELUX) Tél. +32 09 230 4801Bedienungsanleitung SCREEN SCREEN CL28W35TAN - CL32W35TAN CP28W35TAN - CP32W35TANEinleitung Sehr geehrter HITACHI-Kunde, Herzlichen Glückwunsch zum Kauf eines Hitachi-Produkts auf dem neuesten Stand der Technik. Hitachi ist stolz auf seine erstklassigen Fernsehgeräte mit ihrer hervorragenden Bild- und Tonqualität, die so zuverlässig sind, wie es der gute Ruf von Hitachi verspricht. Ihr Fernsehgerät wird Ihnen viele Jahre mit störungsfreiem Betrieb Freude machen. Nehmen Sie sich die Zeit und lesen Sie die Bedienungsanleitung aufmerksam durch. Wenn Probleme auftreten sollten, lesen Sie zunächst die Hinweise im Abschnitt Fehlersuche auf der Rückseite dieser Broschüre. Wenn die dortigen Hinweise wider Erwarten nicht helfen und das Problem Ihres Gerätes fortbesteht, wenden Sie sich unverzüglich an Ihren Fachhändler.

DOLBY PRO LOGIC SURROUND SOUND*

• Dolby Pro Logic Surround Sound ist eine Variante von Cinema Dolby- Stereosound, die es dem Zuschauer ermöglicht, in Dolby Surround aufgenommene Filme oder Veranstaltungen in voller Kino-Soundqualität zu genießen. Die Surround-Kanäle verstärken das Stereobild und ermöglichen Soundbewegungen von vorne nach hinten (wie z.B. hinüberfliegende Flugzeug-Effekte), wodurch der Zuschauer die Umgebung und Spezialeffekte hautnah miterlebt. Darüber hinaus können die Pro Logic-Schaltkreise einen mittleren Kanal schaffen, der Dialoge und für das Geschehen zentralen Sound am Bildschirm verankert, damit die Sprache nicht geisterhaft wird oder in Soundeffekten untergeht. Gemeinsam mit dem einzigartigen 3DS Raumklangsystem [Spatial Sound System] von Hitachi ermöglicht Dolby Pro Logic es Ihnen, den vollen Cinema Sound daheim zu genießen. Außerdem verfügt Ihr Hitachi-Fernsehgerät über volle Erweiterungsbuchsen zur Aufnahme optionaler Lautsprechersysteme, damit Sie Ihren Hörbereich den anspruchsvollsten akustischen Anforderungen und ästhetischen Vorzügen entsprechend einstellen können. Diese Funktionen, hervorragende Bildqualität und - selbstverständlich - unser Ruf für überlegene Zuverlässigkeit werden Sie immer wieder in Ihrer Wahl für HITACHI bestärken. *Unter Lizenz der Dolby Laboratories Licensing Corporation hergestellt. DOLBY, das Doppel-D-Symbol und PRO LOGIC sind die Warenzeichen der Dolby Laboratories Licensing Corporation
• Anmerkungen zu Abbildungen In der vorliegenden Bedienungsanleitung wird durchgehend das Modell CL/CP28W35TAN dargestellt. Dieses Modell unterscheidet sich von anderen in dieser Anleitung behandelten Modellen lediglich in kosmetischer Hinsicht, alle Funktionen und Bedienungselemente bleiben aber dieselben.Inhalt Inhalt Fernsehgerät – Sicherheit p. 44
• Batterien - Sicherheit und Installation p. 45
• Installation von Antenne und Videorecorder p. 46
• Installation von Antenne, Satellitenempfänger und Videorecorder 47 Fernsehgerät - Bedienfeld p. 48
• Anschluß von Camcorder und Computer p. 49
• Anschluß externer Ausrüstung p. 50
• Fernbedienungselemente - Programmeinstellung p. 51
• Auto-Suchlauf p. 52
• Manuelle Einstellung p. 53
• Progressive Scan und 100 Hz-Bild p. 55
• Bildregler p. 56
• Audio- und Equalizer Bedienungselemente p. 57
• Soundmodus p. 59
• Funktionen - Auto-Abschaltung und Breitbild p. 60
• Programm-Umbenennung p. 63
• Programm-Austausch p. 64
• Signalquelleneingabe p. 65
• Surround Einstellung p. 67
• Hitachi 3DS Sound System p. 68
• Sound - Funktionen p. 69
• Lautsprecher Setup p. 70
• AV-Einstellung p. 71
• Fernbedienungselemente - Teletext-Funktionen p. 72
• Teletext-Betrieb p. 73
• Videotext- und Toptext- betrieb p. 74
• Teletext-Doppelseitenfunktion p. 75
• Fernbedienungselemente - Sonstige Funktionen p. 76
• Fehlersuchanleitung p. 77
• Hitachi - Umweltschutzhinweise p. 78
• Technische Daten p. 79

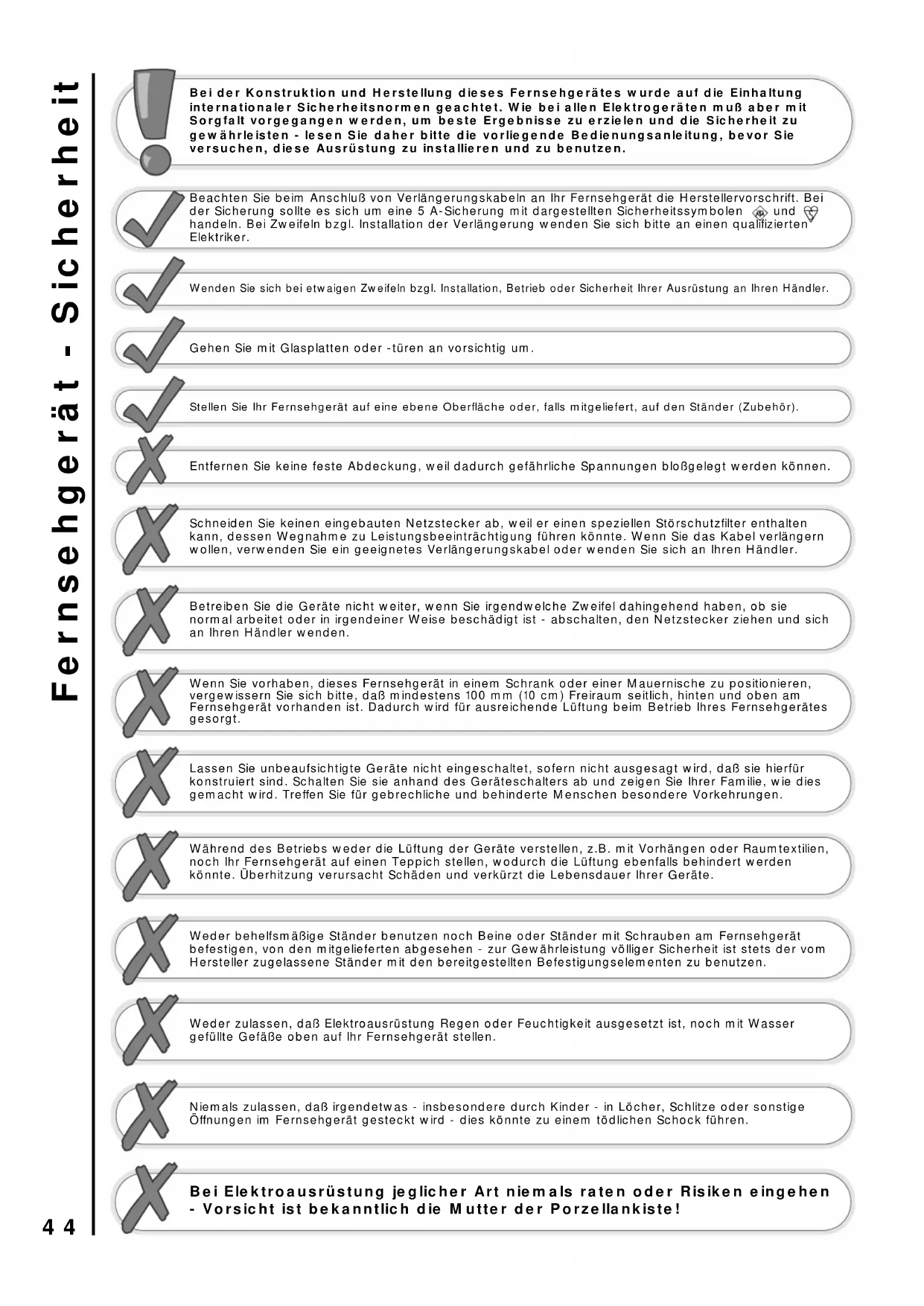

• Notizen Fernsehgerät - Sicherheit p. 80

Bei der Konstruktion und Herstellung dieses Fernsehgerätes wurde auf die Einhaltung internationaler Sicherheitsnormen geachtet. Wie bei allen Elektrogeräten muß aber mit Sorgfalt vorgegangen werden, um beste Ergebnisse zu erzielen und die Sicherheit zu gewährleisten - lesen Sie daher bitte die vorliegende Bedienungsanleitung, bevor Sie versuchen, diese Ausrüstung zu installieren und zu benutzen. Schneiden Sie keinen eingebauten Netzstecker ab, weil er einen speziellen Störschutzfilter enthalten kann, dessen Wegnahme zu Leistungsbeeinträchtigung führen könnte. Wenn Sie das Kabel verlängern wollen, verwenden Sie ein geeignetes Verlängerungskabel oder wenden Sie sich an Ihren Händler. Betreiben Sie die Geräte nicht weiter, wenn Sie irgendwelche Zweifel dahingehend haben, ob sie normal arbeitet oder in irgendeiner Weise beschädigt ist - abschalten, den Netzstecker ziehen und sich an Ihren Händler wenden. Wenn Sie vorhaben, dieses Fernsehgerät in einem Schrank oder einer Mauernische zu positionieren, vergewissern Sie sich bitte, daß mindestens 100 mm (10 cm) Freiraum seitlich, hinten und oben am Fernsehgerät vorhanden ist. Dadurch wird für ausreichende Lüftung beim Betrieb Ihres Fernsehgerätes gesorgt. Lassen Sie unbeaufsichtigte Geräte nicht eingeschaltet, sofern nicht ausgesagt wird, daß sie hierfür konstruiert sind. Schalten Sie sie anhand des Geräteschalters ab und zeigen Sie Ihrer Familie, wie dies gemacht wird. Treffen Sie für gebrechliche und behinderte Menschen besondere Vorkehrungen. Während des Betriebs weder die Lüftung der Geräte verstellen, z.B. mit Vorhängen oder Raumtextilien, noch Ihr Fernsehgerät auf einen Teppich stellen, wodurch die Lüftung ebenfalls behindert werden könnte. Überhitzung verursacht Schäden und verkürzt die Lebensdauer Ihrer Geräte. Weder behelfsmäßige Ständer benutzen noch Beine oder Ständer mit Schrauben am Fernsehgerät befestigen, von den mitgelieferten abgesehen - zur Gewährleistung völliger Sicherheit ist stets der vom Hersteller zugelassene Ständer mit den bereitgestellten Befestigungselementen zu benutzen. Weder zulassen, daß Elektroausrüstung Regen oder Feuchtigkeit ausgesetzt ist, noch mit Wasser gefüllte Gefäße oben auf Ihr Fernsehgerät stellen. Niemals zulassen, daß irgendetwas - insbesondere durch Kinder - in Löcher, Schlitze oder sonstige Öffnungen im Fernsehgerät gesteckt wird - dies könnte zu einem tödlichen Schock führen. Bei Elektroausrüstung jeglicher Art niemals raten oder Risiken eingehen - Vorsicht ist bekanntlich die Mutter der Porzellankiste! Gehen Sie mit Glasplatten oder -türen an vorsichtig um. Wenden Sie sich bei etwaigen Zweifeln bzgl. Installation, Betrieb oder Sicherheit Ihrer Ausrüstung an Ihren Händler. Stellen Sie Ihr Fernsehgerät auf eine ebene Oberfläche oder, falls mitgeliefert, auf den Ständer (Zubehör). Entfernen Sie keine feste Abdeckung, weil dadurch gefährliche Spannungen bloßgelegt werden können. Beachten Sie beim Anschluß von Verlängerungskabeln an Ihr Fernsehgerät die Herstellervorschrift. Bei der Sicherung sollte es sich um eine 5 A-Sicherung mit dargestellten Sicherheitssymbolen und handeln. Bei Zweifeln bzgl. Installation der Verlängerung wenden Sie sich bitte an einen qualifizierten Elektriker.stets Batterien - Sicherheit und Installation

1. Beim Einsetzen der Batterien sicherstellen, daß die Polungen stimmen, d.h. + an +, - an -.2.Die Batterien durch gleichwertige Batterien vom Typ 'AAA' ersetzen.3. Alte Batterien unter Befolgung der Batterie-Sicherheitsrichtlinien gefahrlos entsorgen. Batterien - Installation

Entfernen Sie die Abdeckung der Fernbedienung, indem Sie die Abdeckung an derAussparung anheben.Setzen Sie die Batterien lt. Darstellung in die Fernbedienung ein und setzen Sie dieAbdeckung wieder auf.Darauf achten, daß IhreBatterien richtig eingesetztwerden, wobei die Symbole'+' und '-' an Batterie undGerät beachtet werden.Falsches Einsetzen kann zumAuslaufen oder - inExtremfällen - zu Feuer oderExplosion führen. stets Jeweils den gesamtenBatteriesatz austauschenund darauf achten, alte undneue Batterienunterschiedlicher Art nicht zukombinieren, weil dies zumAuslaufen oder - inExtremfällen - zu Feuer oderExplosion führen kann. stets Ungebrauchte Batterien inihrer Verpackung und fernvon Metallgegenständenaufbewahren, die einenKurzschluß verursachenkönnen, was zum Auslaufenoder - in Extremfällen - zuFeuer oder Explosion führenkann.

stets Alte, erschöpfte Batterienaus der Ausrüstungherausnehmen. Außerdemalle Batterien aus Ausrüstungherausnehmen, die längereZeit nicht benutzt wird.Ansonsten können dieBatterien auslaufen undSchäden verursachen. niemals! Niemals Batterien durchFeuer entsorgen, weil dieseine Explosion verursachenkann. Die Umweltrespektieren - Batterien stetsauf umweltfreundliche Weiseentsorgen. niemals! Niemals versuchen, gewöhnlicheBatterien wiederaufzuladen,weder in einem Ladegerät nochdurch Hitzeanwendung. Siekönnen auslaufen, Feuerverursachen oder garexplodieren. WiederaufladbareNiCAD-Batterien und Ladegerätesind im führendenElektrofachhandel erhältlich. CHARGE

1Installation von Antenne und Videorecorder

Anschluß der Antenne Antenne (HF) an die mit bezeichnete HF 'ein'-Buchse des Fernsehgerätes anschließen

2 X 12W 8 Anschluß von Antenne und Videorecorder Den Ausgang des Videorecorders ('out') an die mit bezeichnete HF-Buchse 'in'Ihres Fernsehgerätes anschließen

2 X 12W 8 Das Antennen- (HF) Kabel an den mit bezeichneten Eingang des Videorecorders('in') anschließen Scart-Kabel sind als Sonderzubehör erhältlich WICHTIGER HINWEIS. Wenn Sie Ihren Videorecorder an Ihr Fernsehgerät anschließen, muß der AV-Mode zur Gewährleistung bester Bildqualität richtig eingestellt werden - siehe Abschnitt AV-Einstellung auf Seite 71.

Videorecorder (VCR) GeliefertAnschluß an die Netzsteckdose Anschluß von Antenne, Satellitenempfänger und Videorecorder

VHS-Videoausrüstung sollte an die Scart-Buchse AV1 auf der Rückseite Ihres Fernsehgerätesangeschlossen werden. AV1 kann eine individuelle Programmnummer zugeordnet werden,was Ihnen einfacheren Zugang zum Ansehen von Sendungen über externe Ausrüstungermöglicht. Auf Seite 65 wird erläutert, wie man einem AV-Signal eine individuelleProgrammnummer zuordnet.Installation von Satellitenempfänger und Videorecorder(HF)-Kabel der Antenne an mit bezeichneten Eingang ('in') des Satellitenempfängers anschließenAusgang ('out') des Videorecorders an mitbezeichneten Eingang ('in') desFernsehgerätes anschließen

2 X 12W 8 Ausgang ('out') des Satellitenempfängersan mit bezeichneten Eingang ('in')des Videorecorders anschließenScart-Kabel sind als Sonderzubehörerhältlich

Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung die Fernsehgerät - Sicherheit auf Seite 44, wenn Sie dies nicht bereits getan Stecker anschließen

Ein Scart-Kabel sollte zwischen Ihrem Fernsehgerät und Videorecorder (VCR) angeschlossenwerden, um Ihre Bild- und Soundqualität zu verbessern. Scart-Kabel sind unerläßlich, wenn Sieeinen Stereo-Fernseher und -VCR haben und Stereo-Sound wiedergeben wollen. Diese Kabelsind bei Ihrem Hitachi-Händler oder im führenden Elektrofachhandel erhältlich.

Satelliten-decoderVideorecorder GeliefertFernsehgerät - Bedienfeld

Sie leuchtet, wenn Ihr Fernsehgerät eingeschaltet ist und es sich im Standby- Modus befindet, und blinkt, wenn eine Funktion von Ihrer Fernbedienung an das Fernsehgerät geschickt wird. Sie dient zum Empfang von Befehlen von Ihrer Handfernbedienung. Hiermit schalten Sie Ihr Fernsehgerät ein und aus (nach dem Abschalten mit dieser Taste verbraucht Ihr Fernsehgerät - im Gegensatz zum Standby-Modus - keinen Strom). Beim Abschalten Ihres Fernsehgerätes an der Netzsteckdose oder mit der ein/aus- Taste kann es sein, daß ein farbiger Kreis kurz auf Ihrem Bildschirm zu schen ist. Hierbei handelt es sich nicht um eine Störung in Ihrem Fernsehgerät, aondern eine Anzeige dessen, daß sich die Software and Komponenten Ihres Fernsehgerätes abschalten. Zur Benutzung der Bedienungselemente wird gegan die Klappe gedrückt und losgelassen. Diesen Buchsen sind für externe Geräte auf vorgesehen - siehe Seite 49. Diese Buchse ist für externe Geräte vorgesehen - siehe Seite 49. Wird mit Kopfhörern benutzt (Stereo-Klikenstecker 3,5 mm erforderlich). Wird für den Zugriff auf Ihr Bildschirm-HAUPTMENÜ zur Einstellung von TV- Funktionen benutzt. Werden zur Änderung des TV- Kanals auf (+) oder ab (-) benutzt (oder Cursor auf und ab in den Bildschirm- Anzeigemenüs). Werden zur Erhöhung (+) oder Verringerung (-) der Lautstärke Ihres TV-Sounds benutzt (oder Cursor auf und ab in den Bildschirm-Anzeigemenüs). Ein/Aus-Taste TV-Modus-Lampe Infrarotlinse TV-Frontbedienfeld Kopfhörerbuchse S-VHS-Buchse Audio-/Video-Buchsen Lautstärketasten Programmtasten MenütasteAnschluß von Camcorder und Computer

Zur Benutzung von Kopfhörern mit Ihrem Fernsehgerät setzen Sie den Kopfhörer-Klinkenstecker (3,5 mm) in die entsprechende Buchse ein. (Siehe Soundmodus auf Seite 59). Benutzen Sie diese Buchse gemeinsam mit Audio ein rechts für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Benutzen Sie diese Buchse mit einer S-VHS- oder Hi8-Kamera zum Ansehen Ihrer Aufnahmen. Benutzen Sie diese Buchse in Verbindung mit einer normalen 8 mm-Kamera, um das Bild auf Ihrer Ausrüstung zu sehen. Benutzen Sie diese Buchse gemeinsam mit Audio ein links für Sound von Ihrer externen Ausrüstung durch Ihre TV-Lautsprecher. Camcorder Der Anschluß eines Camcorders an Ihr Fernsehgerät ist einfach. Identifizieren Sie zuerst den Typ des Camcorders und seine Anschlußbuchsen. Wenn es sich um eine Normalkamera Typ 8 mm handelt, hat sie wahrscheinlich Buchsen vom Typ ,Cinch’. Wenn Sie eine S-VHS- oder Hi8- Kamera haben, haben Sie evtl. eine S-VHS-Buchse. Öffnen Sie die Tür des Fronbedienfelds und schließen Sie Ihre Ausrüstung wie hier angegeben an. Schalten Sie Ihr Fernsehgerät ein und drücken Sie die Taste TV/AV Ihrer Fernbedienung, bis AV3 auf Ihrem TV-Bildschirm angezeigt wird. Schalten Sie jetzt das externe Gerät auf Wiedergabe. Alternativ könnten Sie Ihrer Camcorder-Ausrüstung eine individuelle Kanalnummer zuordnen - siehe Signalquelleneingabe auf Seite 65. Anschluß an die Netzsteckdose Wichtiger Hinweis - Bitte lesen Sie vor dem Anschluß Ihres Fernsehgerätes und der externen Ausrüstung den Abschnitt Fernsehgerät - Sicherheit auf Seite 44. Kopfhöreranschluß S-VHS-Buchse Audio ein rechts Audio ein links Video ein Falls digitale Videosende-, Computerausrüstung oder Videospiele an dieses Fernsehgerät angeschlossen werden soll(en), benutzen Sie die auf der Rückseite Ihres Fernsehgerätes befindliche Buchse AV2 für RGB-Eingang. BITTE BEACHTEN: Längere Benutzung von Computerausrüstung oder -spielen auf diesem Fernsehgerät kann IhreBildröhre auf Dauer beschädigen. Zur Vermeidung derartiger Schäden sind Helligkeit und Kontrast auf einvernünftiges Niveau zu verringern und ist die Benutzungsdauer von Computerausrüstung einzuschränken.Vor dem Anschluß externerGeräte beziehen Sie sich bitte aufAV-Einstellung auf Seite 71.Anschluß externer Ausrüstung

2 X 12W 8 Benutzen Sie dieseBuchse zum Anschluß vonnormaler VHS-, S-VHS-oder Hi8-Ausrüstung an IhrFernsehgerät.Die 18 V-Ausgangsleistung ist eigensfür HITACHI-Zubehörkonstruiert - unter gar keinenUmständen anderes Zubehöran diese Buchse anschließen,weil Ihre Ausrüstung hierdurchirreparabel beschädigtwerden könnte.Benutzen Sie diese Anschlüsse zum Anbringen Ihrer Kabel an den Verstärkern undLautsprechern:S für den Surround-Verstärker und LautsprecherC für den mittleren Verstärker und LautsprecherR für den rechten Verstärker und LautsprecherL für den linken Verstärker und LautsprecherNach erfolgtem Anschluß ist das 3DS-System zu deaktivieren (siehe Seite 68) und Lautsprecher-Einstellung auf BREIT- oder NORMAL-Modus zu stellen (siehe Seite 70) - bei dieser Konfigurationkann durch Benutzung von 5 externen Lautsprechern voller Dolby Pro Logic erzielt werden,wodurch sich Ihre Seh- und Hörgenuß verbessert.

AV1 AV2 2 X 12W 8 Benutzen Sie dieszum Anschluß von digitalerVideosendeausrüstung,Heimcomputern undHeimunterhaltungs-systemen an IhrFernsehgerät.Dies Buchse solltepermanent an eine HF-Quelleangeschlossen sein - d.h. anIhre Dachantenne.Die DIN-Buchsenwerden für den Anschlußzweier externerLautsprecher, wofür keinVerstärker notwendig ist,benutzt. R ist für denrechten externenLautsprecher und L für denlinken externenLautsprecher bestimmt. ...Anmerkungen zur Audio-Ausrüstung Wenn Sie Ihr Fernsehgerät komplett mit Hitachi Power Console gekauft haben, beziehen Sie sichbitte auf die mit der Ausrüstung mitgelieferte Bedienungsanleitung.Ihr HITACHI-Händler kann Sie auch über die richtige Verstärker- und Lautsprecherauswahl für IhrFernsehgerät beraten.18 V-BuchseAV2 Scart-EingangAV1 Scart-EingangHF-AntennenbuchseQuad Phono-BuchsenDIN-Buchsen Vor dem Anschluß externer Geräte beziehen Sie sich bitte auf AV-Einstellung auf Seite 71.Mit dieser Taste kehren Sie zum vorherigen Bildschirm zurück, den Sie sich ansahen, oder heben Sie eine Auswahl auf. Weitere Handbedienungselemente siehe Fernbedienungselemente - Teletext-Funktionen auf Seite 72 Fernbedienungselemente - Fernsehbetrieb auf Seite 74 Durch Drücken dieser Taste verlassen Sie das Menü, in dem Sie sich befinden, und kehren zu normalem Fernsehbetrieb zurück. Mit dieser Taste gelangen Sie in das Hauptmenü Programmeinstellung, wo die funktionellen Optionen Ihres Fernsehgerätes angezeigt werden. Mit dieser Taste wird eine hervorgehobene Auswahl bestätigt. Mit dieser Taste wird das Menü- Auswahlfeld nach rechts geführt. Mit dieser Taste wird das Menü- Auswahlfeld nach links geführt. Mit dieser Taste wird das Menü- Auswahlfeld nach oben geführt. Fernbedienungselemente - Programmeinstellung

Mit dieser Taste wird das Menü-Auswahlfeld nach unten geführt. Cursor ab Cursor auf Zurück Annehmen Menü Ende Cursor rechts Die nachstehend gezeigten Fernbedienungselemente werden beim Programmieren Ihres Fernsehgerätes und zur Einstellung der Ton- und Bildfunktionen. Cursor linksWichtiger Hinweis Schalten Sie Ihr Fernsehgerät erst ein, wenn die gesamte externe Ausrüstung angeschlossen ist. Falls Sie einen Videorecorder (VCR) oder Satellitenempfänger an dieses Fernsehgerät angeschlossen haben, stellen Sie bitte sicher, daß sie vor Beginn des Auto- Suchlaufs eingeschaltet sind. Bei einem VCR legen Sie eine vorbespielte Kassette ein und beginnen mit der Wiedergabe. Bei einem Satellitenempfänger wählen Sie Sky News. Durch diese Maßnahmen wird sichergestellt, daß Ihre gesamte externe Ausrüstung während des Auto-Suchlaufs eingestellt wird. Auto-Suchlauf

Zur Vereinfachung der Programmeinstellung hat HITACHI ein automatisches Suchverfahren zum Auffinden der Programme installiert. Schalten Sie Ihr Fernsehgerät ein. Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung, woraufhin der AUTO- SUCHLAUF beginnt. Ihr Fernsehgerät sucht jetzt die Frequenzen ab und führt sie in folgender Reihenfolge auf - 0.Video, 1.ARD, 2.ZDF, 3.NDR. Anhand der Tasten 'auf' und 'ab' können Sie sich alle gefundenen und beim AUTO-SUCHLAUF gespeicherten Programme ansehen. Zur Beendigung des Installationsprozesses und zur Rückkehr zum normalen TV-Betrieb drücken Sie zweimal die Menü-Taste auf Ihrer Fernbedienung.

Der Landesbildschirm verlangt von Ihnen die Eingabe des Landes, in welchem Sie fernsehen werden. Benutzen Sie die linken und rechten Tasten auf Ihrer Fernbedienung und drücken Sie die Taste OK zur Auswahl.

Im ersten Bildschirm werden Sie aufgefordert,die Sprache Ihrer Fernsehgerätanzeige zu wählen.Benutzen Sie die nach-oben-/bach-unten-Tastenzur Wahl Ihrer Sprache. Drücken Sie OK, um dieAuswahl anzunehmen.

Wenn Sie davon überzeugt sind, daß die gesamte externe Ausrüstung angeschlossen ist, drücken Sie die Taste OK auf Ihrer Fernbedienung.

6Manuelle Einstellung

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Zur Auswahl von INSTALLIEREN drücken Sie die Cursor ab-Taste. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Eingabemethode 1

Die erste Option besteht in der Feineinstellung der gewählten Frequenz, entweder nach oben oder unten. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird - sie steht zur Änderung bereit. Führen Sie die Auswahlleiste mit den Cursortasten über die einzustellende Programm-FREQUENZ. Entscheiden Sie sich für die FREQUENZ- Eingabemethode Ihrer Wahl anhand der linken/rechten Cursortaste. Eingabemethode 2 Wenn die rechte Cursortaste gedrückt wird, wird Auto-Suchlauf zu einer Option - Sie können entweder auf- oder abwärts suchen.Manuelle Einstellung

Eingabemethode 3 Eingabemethode 4 Eingabemethode 5

Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistelligeKanalnummer (CH) eingeben.Wenn die rechte Cursortaste erneut gedrückt wird, können Sie anhand der Tasten 0-9 eine zweistelligeS-Kanalnummer eingeben.Wenn die rechte Cursortaste erneutgedrückt wird, können Sie anhand dernumerierten Fernbedienungstasten einefünfstellige Frequenz manuell eingeben.Sobald Sie sich für die Eingabemethode entschieden haben und die neue Frequenzoder der neue Kanal eingegeben wurde, kann dies sodann durch Drücken derBestätigungstaste im Fernsehgerät gespeichert werden.Zur Rückkehr zum normalen Fernsehbetrieb drücken Sie die TV-Taste auf IhrerFernbedienung.Beim Betrachten der manuellen Einstellanzeige haben Sie dieMöglichkeit, die von Ihrem Fernsehgerät empfangenen Sendenormen zuändern. Befolgen Sie bitte die nachstehenden Anweisungen.Benutzen Sie die Cursortasten zumHervorheben der Norm (STD) des von Ihnen gewählten Programms.Nach erfolgtem Hervorheben drückenSie die Taste OK, um die Auswahlanzunehmen - das Auswahlfeld wird rot.Benutzen Sie die Cursortasten zum Ändern Ihrer Norm.

Zur Annahme drücken Sie die Taste OK- Ihr Auswahlfeld wird blau. Drücken Sie die TV-Taste auf IhrerFernbedienung, um zum normalen TV-Betrieb zurückzukehren. 5Progressive Scan und 100 Hz-Bild

Bei einem normalen 50 Hz-Fernsehgerät wird das Bild in zwei separaten Phasen erzeugt. Beispielsweise werdenAbtastzeilen 1, 3 und 5 usw. zuerst ausgefüllt. Nach Abschluß dieser Phase werden Abtastzeilen 2, 4 und 6 usw.ausgefüllt. Das heißt, daß nach diesen beiden Phasen alle Zeilen auf Ihrem Fernsehbildschirm (insgesamt 625)ausgefüllt sind und so ein kompletter 'Frame' entsteht. Dieser Vorgang wird dann wiederholt und dabei das Bilderzeugt, das Sie auf dem Bildschirm eines herkömmlichen Fernsehgerätes sehen.Hinweis: bei Ihrem Modell ist ein normales 50 Hz-Bild nicht möglich. Progressive Scan

erste Phasezweite Phase Natürliche Abtastung mit 100 Hz Unsere 100 Hz-Fernsehgeräte verdoppeln - im Vergleich mit einem herkömmlichen 50 Hz-Gerät - die Anzahlder Bilder pro Sekunde. Dadurch kommen schärfere, deutlichere, stabilere Gesamtbilder zustande, die flimmerfreisind. Unsere 100 Hz-Geräte weisen auch Natural Scan-Technologie ("natürliche Abtastung") auf. Dieser Prozeßeliminiert das geringfügige Zittern von Bildzeilen, das bei herkömmlichen Fernsehgeräten zu sehen ist, und sorgt fürein felsenfestes Bild, das deutlich und detailliert ist.Zum Umschalten zwischen Progressive Scan und 100 Hz drücken Sie die Taste auf Ihrer Fernbedienung.Die progressiv abtastenden (Progressive Scan) Fernsehgeräte von Hitachi denken stets voraus und füllen alle 625Abtastzeilen auf einmal aus, um einen kompletten Frame herzustellen. Diese progressive Hinzufügung vonzusätzlichen Zeilendaten erzeugt ein Bild, das heller und detaillierter als bei herkömmlichen Fernsehgeräten ist,und zeigt das Bild ohne "Zeilenflimmern" an, das häufig mit 50 Hz-Geräten verbunden ist.Bildregler

Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Das HAUPTMENÜ hebt die BILD-Option automatisch hervor - zur Wahl wird OK gedrückt.

Velocity Monitor - erhöht oder verringert die Schärfe Ihres Fernsehbildes, so daß es weniger verschwommen erscheint,insbesondere am linken und rechten Bildschirmrand. Schwarzwert Diese Funktion macht alle dunkelgrauen Pixel schwarz. Farbton NORMAL - ergibt ein gleichförmiges, ausgeglichenes Farbspektrum. KALT - übertreibt die Blautöne Ihres Fernsehbildes.WARM - übertreibt die Rottöne Ihres Fernsehbildes. Kammfilter Mit diesem Bedienungselement beseitigen Sie 'wirbelnde' Farben, wenn Ihr Bild dichte oder kleinkarierte Muster enthält. CTI Farbübergangsverbesserung (Colour Transient Improvement) - Mit diesem Bedienungselement können Sie die Klarheit IhrerFernsehfarbränder verbessern. Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler. Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein.

Zur Auswahl von MEHR Optionen benutzen Sie dieTasten auf/ab , um die Auswahlhervorzuheben, und drücken Sie anschließend OKzur Bestätigung.

Wählen Sie mit den Cursortasten auf/ab den einzustellenden Bildregler. Nach erfolgtem Hervorheben stellen Sie diegewählten Bedienungselemente durch Drückender Cursortasten rechts/links ein (Erläuterungsiehe unten).

Die geänderten Werte bleiben bis zu ihrer nächstenÄnderung bestehen; drücken Sie die TV-Taste aufIhrer Fernbedienung, um zum normalen TV-Betriebzurückzukehren.

Bei Bild- und Soundwerten verringert der nach links geführte Cursor Werte, wogegen der nach rechts geführte Cursor Werte erhöht. Rauschfilter Hilft bei der Verringerung der auf Ihrem Fernsehgerät sichtbaren Störungen, insbesondere in Gegenden mit schwächeremSignalempfang.Tonregler

Wählen Sie anhand der Cursortasten auf/ab das einzustellende Bedienungselement. Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Den EQUALISER-Bildschirm können Sie durch Wahl von 'MEHR' anhand der Cursortasten auf/ab betrachten. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Lautstärkeregler Dieser Regler wird zur Erhöhung oder Verringerung der Lautstärke Ihrer TV-Lautsprecher benutzt. Balance-Regler Nur im Soundmodus 'Halle' oder 'Stereo' möglich. Dieses Bedienungselement dient zur Erhöhung oder Verringerung der Lautstärke aus linkem und rechtem Lautsprecher. Loudness ein/aus Wenn Sie Ihrem Fernsehgerät bei niedriger Lautstärke zuhören, schalten Sie diesen Regler EIN, um den Mangel an tiefen und hohen Frequenzen auszugleichen. Equalizer Das EQUALISER-Menü dient zur Einstellung der Tonumfänge ihres TV-Sounds. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um TON zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Wählen Sie anhand der Cursortasten auf/ab den einzustellenden Modus oder die einzustellende Soundfrequenz. Nach erfolgtem Hervorheben stellen Sie die gewählten Bedienungselemente durch Drücken der Cursortasten rechts/links ein. Baßbereich 120 Hz Dieser Bereichsregler steuert den Baßsound Ihres Fernsehgerätes - wenn der Baßsound Ihres Fernsehgerätes zu 'dumpf' ist, drehen Sie diesen Regler herunter. Modus Ihnen stehen drei individuelle 'Modi' zur Wahl, die auf persönliche Anforderungen abgestimmt werden können. Legen Sie einen Vollbereichswert fest (siehe unten), und Ihr Fernsehgerät behält sich die Einstellungen in der entsprechenden Modusnummer. Mittlerer Baßbereich 500 Hz Dieser Bereich ist die Basis Ihres Sounds - wenn Ihr TV-Sound zu sehr oder zu wenig angereichert ist, stellen Sie Ihr Fernsehgerät mit diesem Regler auf besseren Sound ein. Mittlerer Bereich 1,5 kHz Mit diesem Regler stellen Sie den mittleren Stimmenbereich Ihres TV-Sounds ein. Mittlerer Höhenbereich 5 kHz Bei Höherstellung dieses Reglers werden die Flöte und die Streichinstrumente Ihres TV-Sounds betont - sein Verringern wirkt sich wohltuend auf den Sound aus. Höhenbereich 10 kHz Der scharfe Klang von Triangeln und Becken wird beim Höherstellen dieses Reglers betont. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

Benutzen Sie die Cursortasten auf/ab, um den von Ihnen gewünschten Soundmodus zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, ist dies standardmäßig der Soundmodus, wenn es wieder eingeschaltet wird. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Dolby Pro Logic In diesem Modus kann virtueller Surround Sound erzeugt werden, indem einfach die internen TV-Lautsprecher benutzt werden. Aktivieren Sie 3DS, um virtuellen Surround Sound zu ermöglichen. Dieser Modus istbesonders für Filme und Programme geeignet, die das Dolby Pro Logic-Logo darstellen. Dieser Modus wird für dieMehrheit Ihres Fernsehens empfohlen. Dolby Pro Logic Theater Dieser Modus schafft ein größeres Soundfeld für jene Programme, die wenig Surround-Gehalt haben. Er istbesonders wirksam in Verbindung mit externen Surround-Verstärkern. Wenn Sie jedoch lediglich die internen TV-Lautsprecher benutzen, sorgt Aktivierung des 3DS-Systems auch für einen angenehmen Raumklang. Halle Der Halle-Modus erzeugt einen Umgebungs-Soundeffekt, insbesondere beim Ansehen von Mono-Sendungen. Wiederum ist dieser Modus besonders wirksam in Verbindung mit externen Surround-Verstärkern.Aktivieren Sie den 3DS-Modus bei Benutzung der internen TV-Lautsprecher, um Ihrem Fernsehgerät einengleichermaßen angenehmen Klang zu entlocken. Stereo Bei gewähltem Stereo-Modus erzeugt Ihr Fernsehgerät hochwertigen Stereo-Sound. Wählen Sie diesenModus beim Ansehen allgemeiner Fernsehprogramme und -filme (3DS-Klang kann in diesem Modus aktiviertwerden, um ein wesentlich breiteres Stereobild bereitzustellen). Kopfhörermodus Bei Benutzung von Kopfhörern ergibt dies - wenn hervorgehoben - einen natürlicheren Sound. Bei Benutzungim 3DS-Modus wird die Soundqualität erheblich verbessert. Wichtiger Hinweis 1. Dolby Pro Logic kann nur durch Hinzufügen eines externen Surround Sound Verstärker- undLautsprechersystems erreicht werden. Diese sind bei Ihrem Hitachi-Händler erhältlich.2. Aktivieren von 3DS bei Benutzung externer Surround-Verstärker bewirkt Stummschaltung der externenSurround-Kanäle und Übertragung der Surround-Informationen auf die linken und rechten Lautsprecher.3. Aktivieren und Deaktivieren von 3DS kann nur dann erreicht werden, wenn keine Menüs auf demBildschirm angezeigt werden. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um SOUNDMODUS zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

6Funktionen - Auto-Abschaltung

Wählen Sie anhand der Cursortasten auf/ab die einzustellende Option. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an - wenn Sie Ihr Fernsehgerät abschalten, behält sich das Fernsehgerät Ihre Einstellungen. Drücken Sie die MENÜ-Taste, um das HAUPTMENÜ zu erhalten. Drücken Sie die Cursor ab-Taste, um FUNKTIONEN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Benutzen Sie die linke/rechte Taste zur Einstellung der gewählten Funktion.

...Anmerkungen zur Auto-Abschaltung Mit dieser Funktion wird Ihr Fernsehgerät nach einer festgelegten Anzahl Minuten automatisch in den Standby-Modus gebracht - mit der rechten/linken Cursortaste wird der Timer auf 5 bis 120 Minuten eingestellt. Wenn der Timer nur eine Minute übrig hat, wird dies auf dem Bildschirm als Countdown von 59 Sekunden bis null gezeigt, wonach das Fernsehgerät auf Standby schaltet. ...Anmerkungen zu Standard-Zoom und Standard 4:3 Diverse Sender übertragen nunmehr WSS (Wide Screen Signals), die das Bildformat identifizieren, in welchem Spielfilme und Programme gesendet werden. In Ihr Fernsehgerät ist Software eingebaut, die diese WSS erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses WSS jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Deshalb wird STANDARD ZOOM zur Wahl Ihrer Bildanforderungen benutzt, wenn ein Breitbildsignal nicht gesendet oder nicht erkannt wurde - diese Wahlmöglichkeiten befinden sich auf der nächsten Seite. Der STANDARD 4:3 funktioniert auf dieselbe Weise, sucht aber nur nach 4:3 WSS. Wird dies festgestellt, so stimmt das Bildformat Ihres Fernsehgerätes mit der Einstellung in der Option STANDARD 4:3 überein. ...Anmerkungen zu Auto WS Detect Auto Wide Screen Detect, wenn EINgeschaltet (und kein WSS-Signal vorliegt), ermöglicht es der Software Ihres Fernsehgerätes, nach den schwarzen Streifen oben und unten im empfangenen Bild zu schauen (vgl. Format C16:9L, Seite 62), und Ihr Bild wird im entsprechenden Format angezeigt. Wenn dies auf 'OFF' eingestellt ist und diese schwarzen Streifen nicht erkannt werden können, kehrt das Bildformat zum in der Option STANDARD ZOOM festgelegten Format zurück, wenn kein WSS-Signal vorliegt.Funktionen - Breitbild

Format 14:9 Format 16:9 Auto-Format Der Auto-Modus erkennt automatisch diverse Bildschirmformate, die entweder als konventionelles Bildformat (4:3) oder Breitbildformat (16:9 oder 14:9) übertragen werden. Nach Feststellung dessen, welches Signal übertragen wird, schaltet das Fernsehgerät automatisch auf das korrekte Bildschirmverhältnis um. Im Beispiel 1 (rechts) wird ein konventionelles Bildformat 4:3 gezeigt - beachten Sie die schwarzen 'Seitenstreifen' auf dem Bildschirm - dies geht auf Bildschirmkomprimierung zurück. Hinweis: Hitachi empfiehlt die Auswahl von AUTO für die Mehrheit des Fernsehens. ...Anmerkungen zu Breitbildfunktionen Diverse Sender übertragen nunmehr Spielfilme und Programme im echten Breitbildformat. In Ihr Fernsehgerät ist Software eingebaut, die diese Signale erkennt und Ihr Fernsehgerät automatisch auf das richtige Format schaltet. Einige Sendeanstalten übertragen dieses automatische Erfassungssignal jedoch nicht, weshalb Ihr Fernsehgerät nicht erkennt, welches Format übertragen wird. Dieses Problem läßt sich dadurch lösen, daß einfach die Taste auf Ihrer Fernbedienung gedrückt wird. Das Bild (rechts) veranschaulicht ein echtes Breitbildformat 16:9. Dieser Bildtyp füllt den gesamten Fernsehbildschirm aus. Auf Wunsch kann der Modus 16:9 auch manuell gewählt werden. Das Format 14:9 (rechts) ist der Mittelweg zwischen Signalen im Verhältnis 4:3 und 16:9. Ist dieser Modus gewählt, so erscheinen dünne schwarze 'Seitenstreifen' auf dem Bildschirm.Funktionen - Breitbild

Format 4:3 Format C14:9L Das Verhältnis 14:9 ist das Format, das manchmal von den Sendeanstalten übertragen wird. Das Format C14:9L wird zur Erweiterung einer Sendung 14:9 verwendet, so daß dies ein Bild mit wahren Proportionen erzeugt, wegen des ursprünglichen Verhältnisses hat der Bildschirm aber dünne schwarze Streifen rechts und links am Bild. vorher nachher Format C16:9L Das Verhältnis 16:9 ist das Format, das in der Regel von den Sendeanstalten übertragen wird. Das Format C16:9L wird zur Erweiterung einer 'Briefkasten'- Sendung 16:9 verwendet, so daß dies den ganzen Bildschirm zur Bilddarstellung benutzt und das Bild nicht gedrückt erscheint. vorher nachher Panorama-Format Format C14:9LS Einige Sender übertragen in einem 14:9 Format, das mit schwarzen Abwärtsstreifen auf jeder Seite Ihres Bildes erscheint. C14:9LS vergrößert das Bild (wodurch das Oberteil abgeschnitten werden kann), so daß diese schwarzen Streifen nicht mehr sichtbar sind. vorher nachher Der Panorama-Modus emuliert den einer Breitbildsendung bei 4:3-Übertragungen. Dies wird durch Beibehaltung der Proportionen der Bildschirmmitte bei gleichzeitiger Schrumpfung der Bilder oben und unten auf dem Bildschirm erreicht. Hinweis: Dieser Modus wird allgemein empfohlen, wenn AUTO nicht gewählt ist. Das konventionelle Bildformat für die meisten Sendungen ist das Signal im Verhältnis 4:3, das auf den Seiten des Bildschirms schwarze Streifen erscheinen läßt, und dies geht auf Bildschirmkomprimierung zurück (siehe rechts).Programm-Umbenennung

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Sie können bis zu 5 Zeichen eingeben - zur Änderung jedes Zeichens benutzen Sie die Cursortaste auf/ab. Mit der Cursortaste rechts/links gehen Sie von Zeichen zu Zeichen. Sobald der neue NAME gewählt und eingegeben worden ist, bestätigen Sie Ihre zu speichernde Eingabe und wiederholen Sie dies erforderlichenfalls. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden NAME.

Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird und das gewählte Zeichen blinkt - es steht zur Änderung bereit.Programm-Austausch

Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren.

An dieser Stelle bietet es sich an, Ihre Fernsehkanäle zu organisieren - der nächste Abschnitt (Signalquelleneingabe) ermöglicht es Ihnen, individuellen Kanälen ihre eigene Signalquelle für den Anschluß externer Ausrüstung - z.B. Camcorder, Spielmaschinen usw. - zu geben. Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Wählen Sie Ihr erstes auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf/ab über die PR- Nummer eines Kanals geführt wird. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um den Namen zu ändern, und Sie werden sehen, wie die Auswahlleiste rot wird, und das gewählte Zeichen blinkt - es steht zur Änderung bereit. Wählen Sie Ihr zweites auszutauschendes Programm, indem die Auswahlleiste mit den Cursortasten auf-/abwärts umhergeführt wird. Sobald dies geschehen ist, nehmen Sie die Auswahl an, und die beiden gewählten Programme tauschen ihre Positionen - dies ist ggf. zu wiederholen.Signalquelleneingabe

Drücken Sie die Cursor ab-Taste, umINSTALLIEREN zu wählen.Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.Drücken Sie die Cursor ab-Taste, um MAN. SETUP zu wählen.Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.Wählen Sie Ihre SIGNALQUELLEN-Eingabemethode anhand der Cursortasteauf/ab.Nach erfolgtem Hervorheben nehmen Sie die Auswahl an, um die Frequenz zuändern, und Sie werden sehen, wie dieAuswahlleiste rot wird - sie steht zurÄnderung bereit. Option 1 AV1 ist die Signalquelle, die beim Anschluß vonexterner Ausrüstung (z.B. Videorecorder) durch einScart-Kabel an die Buchse AV1 auf der Rückseite IhresFernsehgerätes benutzt wird. ... Anmerkungen zur Signalquelleneingabe Jedes an Ihr Fernsehgerät angeschlossene externe Gerät muß seine eigene Eingangsbuchsehaben. Ferner wäre es einfacher und durchdachter, wenn die angeschlossene externen Geräteebenfalls ihre eigene Kanalnummer haben könnte. Die signalquelleneingabe ermöglicht es uns, demzugewiesenen Kanal mitzuteilen, welche Ausrüstung an welche Buchse angeschlossen ist. Dadurchwürde sich das Umschalten zwischen Normalbetrieb und der angeschlossenen Ausrüstungwesentlich einfacher gestalten.Beispiel: wenn Sie eine Game-Konsole an Ihr Fernsehgerät anschließen wollen1. nehmen Sie den Anschluß an Buchse AV2 über ein Scart-Kabel vor (siehe Seite 50)2. geben Sie Ihrer Game-Konsole eine eigene leere Kanalnummer3. ändern Sie ggf. die Kanalbezeichnung (siehe Seite 63)4. geben Sie diesem Kanal die richtige AV-Signalquelle (in diesem Fall AV2 - Option 2 auf Seite 66).

Drücken und halten Sie die MENÜ-Taste 5Sekunden lang, bis die OptionINSTALLIEREN im HAUPTMENÜ erscheint.Führen Sie die Auswahlleiste mit denCursortasten über die einzustellende AV.Signalquelleneingabe

Option 2 AV2 ist die Signalquelle, die beim Anschluß vonexterner Ausrüstung wie z.B.Heimunterhaltungssystemen und Satellitendecoderndurch ein Scart-Kabel an die Buchse AV2 auf derRückseite Ihres Fernsehgerätes benutzt wird. Option 4 RGB ist die Signalquelle, die beim Anschluß vondigitaler Video-Sendeausrüstung oderHeimunterhaltungsanlagen an Ihr Fernsehgerät durchdas AV2 Scart-Kabel auf der Rückseite IhresFernsehgerätes benutzt wird. Option 3 AV3 ist die Signalquelle, die beim TV-Anschluß vontemporärer Ausrüstung wie z.B. Camcordern durch dieAudio-/Video-Buchsen vorne an Ihrem Fernsehgerätbenutzt wird.Sobald die Signalquelle für jedediesbezügliche Programmnummer festgelegt worden ist, kann dies durchDrücken der Bestätigungstaste in IhremFernsehgerät abgespeichert werden.Drücken Sie die TV-Taste auf IhrerFernbedienung, um zum normalen TV-Betrieb zurückzukehren.

...Anmerkungen zur HF-Signalquelle HF ist die für normale Fernsehsendungenbenutzte Signalquelle, und dies sollte als Einstellung für Programme ARD, ZDF, NDR. Diese Quelle erscheint leer.Surround Einstellung

...Anmerkungen zur Surround Einstellung Zur Auswahl von SURROUND SETUP drücken Sie die Cursor ab-Taste. ...Anmerkungen zur Sitzposition Die Steuerung der Sitzposition berücksichtigt die Position der Lautsprecher in Bezug auf Ihre Sitzposition und schafft somit außerdem eine Atmosphäre, in welcher Ihr Fernsehgerät verbesserte Sound-Qualität aufweist.

• Wenn Sie in der Nähe der vorderen Lautsprecher sitzen, stellen Sie die Sitzposition auf FRONT (VORNE) ein

• Wenn Sie zwischen vorderen und hinteren Lautsprechern sitzen, stellen Sie die Sitzposition auf MID (MITTE) ein

• Wenn Sie in der Nähe der hinteren Lautsprecher sitzen, stellen Sie die Sitzposition auf REAR (HINTEN) ein. Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Führen Sie die Auswahlleiste mit den Cursortasten über den einzustellenden Kanal. Der Effekt dieser Einstellungen ist in der begleitenden Bildschirmanzeige zu sehen.

Hitachi ist sich der Tatsache bewußt, daß nicht alle Wohnungen identisch sind, weshalb das Surround Einstellmenü es dem Benutzer erlaubt, den Sound durch Einstellen der Lautstärke auf jeden Kanal abzustimmen und somit unterschiedliche Raumgestaltungen zu berücksichtigen. Bitte nehmen Sie zur Kenntnis, daß das Surround Einstellmenü nur in den Modi Dolby Pro Logic und Dolby Pro Logic Theater zur Verfügung steht und das Fernsehgerät daher bei Auswahl automatisch zu Dolby Pro Logic übergeht. ZUR BEACHTUNG: Bei Beginn des Surround Einstellmenüs wird der Sound des Fernsehgerätes durch ein Geräuschsignal ersetzt. Dies läßt sich einfacher als normaler Fernseh-Sound abstimmen und bewegt sich zyklisch zwischen dem mittleren, linken, rechten und Surround-Kanal - der mittlere Kanal kann nicht eingestellt werden, es sei denn, es ist ein externer Verstärker für den mittleren Kanal angeschlossen, und dies wird im Menü 'Lautsprecher Einstellen' in den Modi PHANTOM auf WIDE (BREIT) oder NORMAL eingestellt. Wenn das Fernsehgerät sich automatisch und zyklisch durch die verschiedenen Sound-Kanäle bewegt, schlagen wir Ihnen vor, dem TV-Sound einige Augenblicke lang zuzuhören, bevor Sie irgendeinen der Kanäle einstellen. Dadurch können Sie evtl. bestimmen, welche Kanäle der Einstellung bedürfen. Sobald Sie das gewählte Niveau eingestellt haben, lassen Sie das Fernsehgerät das Surround Einstellmenü einige weitere Male durchlaufen; dies bestimmt sodann, ob Sie den richtigen Lautstärke- Pegal auf den gewählten Sound-Kanal angewandt haben.Hitachi 3DS Sound System

...Anmerkungen zur internen Lautsprecher-Option Durch innovatives Design und komplexe interne Schaltungen hat HITACHI dieses Fernsehgerät hervorgebracht, das vorzüglichen Dolby Pro Logic-Kinosound nachahmt. Jedoch haben wir zur Optimierung Ihres Fernsehvergnügens bei alleiniger Benutzung der internen TV-Lautsprecher das 3DS- (3 Dimensional Spatial Sound) System geschaffen. Das 3DS-System sorgt für wesentlich weitere Soundausbreitung vom Fernsehgerät und vermittelt den Eindruck, daß der Sound den Seiten des Raumes statt den eingebauten Lautsprechern entstammt, wogegen der wichtige zentrale Dialogkanal unverändert bleibt und nach wie vor aus der Bildschirmmitte zu kommen scheint. 3DS/Stereo-Soundtaste ein aus Mit dieser Taste auf Ihrer Fernbedienung aktivieren Sie den 3DS Sound Spatializer, und durch weiteren Tastendruck deaktivieren Sie das Sound System - im aktivierten Zustand erscheint ein Symbol in der oberen rechten Ecke des Bildschirms und zeigt an, daß 3DS aktiviert ist (siehe unten) - im deaktivierten Zustand wird das Symbol auf dem Bildschirm angezeigt, was angibt, daß Stereo-Soundfunktionen in Betrieb sind - siehe nächste Seite.Sound - Funktionen

...Anmerkungen zu Nicam-Funktionen Nicam ist eine Methode zur Übertragung und zum Empfang von Sound. Wenn Ihr FernsehgerätNicam aufgrund von Geographie, Klima usw. nicht empfangen kann oder wenn Nicam in Ihrer Gegendnicht übertragen wird, erzeugt dies eine monaurale Soundquelle. Stereo Dieser Effekt erzeugt den StereosoundIhres Fernsehgerätes. Dieser Modus wird fürdas Fernsehen überwiegend benutzt. Beierfolgter Auswahl erscheint das Stereosymbol.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Stereo. Breit-Stereo Dieser Effekt verbessert Stereo, indemaus dem Fernsehgerät ein breiter Soundbereichherausgeholt wird. Dieser Modus wird beimAnsehen von Action-Filmen oderSportveranstaltungen benutzt, um akustischeRaumleistung zu erhalten.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Breit-Stereo um. Wenn Sie sichim Modus Dolby Pro Logic befinden, aktiviertdiese Taste das Hitachi 3DS Sound System. Monaural In diesem Modus überträgt dasFernsehgerät eine einzige Soundquelle. DasFernsehgerät wählt bei Feststellung einesMonosignals diesen Sound automatisch. EinigeStereosignale können bei ungünstiger Witterungschlecht ankommen, und zur Vermeidung vonschlechter Soundqualität sollte Mono gewähltwerden.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Mono um. Pseudo stereo Dies schafft einen Umgebungs-Sound ausMonosignalen, die Stereosound nachahmen.Mit der Taste auf Ihrer Fernbedienungschalten Sie auf Pseudo-Stereosound um.Hinweis: Pseudo-Stereo ist lediglich beimonauralen Übertragungen möglich.Lautsprecher Setup

Drücken und halten Sie die MENÜ-Taste 5 Sekunden lang, bis die Option INSTALLIEREN im HAUPTMENÜ erscheint. Drücken Sie die Cursor ab-Taste, um INSTALLIEREN zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an. ...Anmerkungen zur Lautsprecher-Einstellung Die Lautsprecher-Einstellung ermöglicht Ihnen den Zugriff auf diverse Zentrallautsprecher-Modi. Dies ist besonders nützlich, wenn ein externer Verstärker an die mittlere Phono-Buchse angeschlossen ist. Über diese Optionen hinaus wollen Sie evtl. den TV-internen Lautsprechersound durch eine voll verstärkte externe Lautsprecherkonfiguration ablösen. In diesem Fall können Sie die TV-Lautsprecher im Lautsprecher-Einstellmenü völlig stummschalten, indem die INTERNEN TV- LAUTSPRECHER 'AUS' geschaltet werden, damit der Sound nur durch die extern verstärkten Soundquellen zu hören ist. Phantom: Option 1 Wenn Sie keine externen Verstärker an das Fernsehgerät angeschlossen haben, wählen Sie den Phantom-Modus permanent. Phantom ermöglicht es Ihrem Fernsehgerät, zentrale Dialogdaten anhand der linken und rechten internen TV-Lautsprecher zu erzeugen. Drücken Sie die TV-Taste auf Ihrer Fernbedienung, um zum normalen TV-Betrieb zurückzukehren. Drücken Sie die auf/ab-Taste , um Ihre Auswahl zu treffen, und stellen Sie mit den Cursortasten links/rechts ein. Normal Wenn Sie einen zentralen Verstärker mit beschränkter Tieftonempfindlichkeit an Ihr Fernsehgerät angeschlossen haben, wählen Sie den Normal-Modus. Dieser Modus verankert Dialoge an Ihrem zentralen Verstärker und überträgt gleichzeitig die Tieftonempfindlichkeit durch Ihre TV-internen rechten und linken Lautsprecher. Wide (Breit) Wenn Sie einen Zentralverstärker mit guter Tieftonempfindlichkeit (Baßreaktion) an Ihr Fernsehgerät angeschlossen haben, dann ist der Wide (Breit)-Modus der für Ihre Anforderungen am besten geeignete Modus. In dieser Betriebsart wird jede Baßreaktion und jeder Dialog in den Zentralverstärker eingespeist.

Phantom: Option 2 Wenn externe Surround-Verstärker, aber keine zentralen Verstärker angeschlossen sind, wählen Sie Phantom-Modus. Auch dies ermöglicht es Ihrem Fernsehgerät, zentrale Dialogdaten anhand der linken und rechten internen Lautsprecher zu erzeugen. Drücken Sie die Cursor ab-Taste, um LAUTSPRECHER SETUP zu wählen. Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.

Drücken und halten Sie die MENÜ-Taste 5Sekunden lang, bis die OptionINSTALLIEREN im HAUPTMENÜ erscheint.Drücken Sie die Cursor ab-Taste, umINSTALLIEREN zu wählen.Nach erfolgtem Hervorheben nehmen Sie die Auswahl an.Drücken Sie die Cursor ab-Taste, umAV-SETUP zu wählen.Nach erfolgtem Hervorheben nehmenSie die Auswahl an.

Wählen Sie die einzustellende AV mitden Cursortasten auf/ab.Stellen Sie die gewählte AV mit derlinken/rechten Cursortaste ein.

Nach erfolgtem Hervorheben nehmenSie die Auswahl an.

...Anmerkungen zur Benutzung von Videorecordern durch AV-Eingang Der Bildschirm 'AV-Einstellung' wird benutzt, um Ihr Fernsehgerät anzuweisen, an die Scart-, S-VHS- und/oder Cinch-Buchsen Ihres Fernsehgerätes angeschlossene externe Geräte zu erkennen.Wenn Sie irgendwelche Ausrüstung an Ihr Fernsehgerät angeschlossen haben (entweder permanentwie einen Videorecorder oder vorübergehend wie einen Camcorder), ist es wichtig, daß IhrFernsehgerät erkennt, welche Art von Ausrüstung angeschlossen ist, und daher müssen Sie denrelevanten AV auf EIN schalten (bei Benutzung von S-VHS- oder Hi8-Ausrüstung muß AV1 SAV-MODUSauf den entsprechenden Wert eingestellt werden - es wird empfohlen, hier AUTO als Einstellung zubenutzen). Wenn Sie z.B. einen Videorecorder an Ihre Scart-Buchse AV1 VCR angeschlossen haben,sollte dies auf EIN gesetzt werden, wenn Sie aber weitere Ausrüstung angeschlossen haben, müssenalle anderen AVs auf AUS oder AUTO gesetzt werden. Wichtiger Hinweis Es ist sehr wichtig, daß die AV-Menüeingabe richtig eingestellt wird, wenn externe Gerätean Ihr Fernsehgerät angeschlossen sind - die falsche Einstellung kann zu aufbrechenden undsich aufspaltenden Bildern führen. Es muß auch beachtet werden, daß, wenn diese externeAusrüstung ein Videorecorder oder Camcorder (VCR-Modus 'EIN') ist, Progressive Scan keine Funktion bei der Wiedergabe hat und Ihr Fernsehgerät das Bild automatisch mit 100 Hz anzeigt.72 Dies wird zum 'Halten' der Teletext- Seite in der Anzeige benutzt, um das Lesen zu erleichtern. Halten Fernbedienungselemente - Teletext-Funktionen Stellt das TV-Bild wieder her, während das Fernsehgerät nach der eingegebenen Teletext-Seite sucht. Dies für den Zugriff auf einen Untertitel-Service direkt statt durch einen Teletext-Dienst (vom Untertitel- Sendedienst abhängig) benutzen. Diese Taste zur Vergrößerung der Teletext-Seite verwenden. Diese Taste drücken, um zum normalen TV-Betrieb zurückzukehren, wenn Sie sich im Teletext- Modus befinden. Im Teletext- Modus einmal drücken, um die aktuelle Seite und die nächste im Magazin anzuzeigen; erneut drücken, um aktuelle Seite und TV-Bild zu sehen. Wird im Teletext- Modus benutzt, um verborgene Informationen, z.B. Rätselseiten, zu zeigen. Enthüllen Seite 1/2

Erweitern Untertitel Bei manueller Eingabe einer Seite führt es Sie zum Index - im Fastext-Modus führt es Sie zur ersten Seite des zu sehenden Magazins. Index Zeigt im Teletext-Modus die letzten fünf eingegebenen Seiten an (kehrt im TV-Modus von Ihrem aktuellen Fernsehkanal zum vorigen zurück). Austauschen (rot, grün, gelb, blau) Auf bestimmten Seiten im Teletext haben diese codierte Anweisungen, d.h. eine Abkürzung für eine Teletext-Seite oder einen Titel. Farben Diese Taste drücken, um den Teletext-Service zu benutzen. Teletext Aktualisieren Die hier dargestellten Fernbedienungselemente werden benutzt, wenn Sie Teletext bedienen. Weitere Handbedienungselemente siehe Fernbedienungselemente - Programmeinstellung auf Seite 51 Fernbedienungselemente - Fernsehbetrieb auf Seite 75Teletext-Betrieb

...Anmerkungen zu Teletext Teletext ist ein Bildschirm-Infomagazin, und durch Drücken der Teletext-Taste auf Ihrer Fernbedienung gelangt man hinein - es erscheint eine Seite, die der nachstehenden ähnlich ist.Wählen Sie das Thema, das Sie sich ansehen wollen, indem Sie eine dreistellige Nummer auf IhrerFernbedienung eingeben, die der Seitennummer entspricht, z.B. drücken Sie 101 für Schlagzeilen(NEWS HEADLINES). Alternativ drücken Sie eine farbige Taste, die sich auf eines der Themen auf derUnterseite des Bildschirms bezieht (Fastext-Service), z.B. drücken Sie die grüne Taste IhrerFernbedienung für das Sportmagazin. ...Anmerkungen zu Lieblingsseiten Ihr Fernsehgerät kann bis zu vier Ihrer Teletext-Lieblingsseiten speichern - evtl. die Sportseite,Küchenseite oder Gartenseite - die Wahl ist Ihnen überlassen. Auf diese wird zugegriffen, wie beiFastext, indem die farbcodierten Tasten auf Ihrer Fernbedienung gedrückt werden. Befolgen Sie dienachstehenden Schritte zur Eingabe Ihrer Lieblingsseiten.Durch Drücken der Teletext-Taste zumTeletext übergehen.Durch Drücken der TV-Taste zum Lieblingsseiten-Modus übergehen (dadurch können Sie zwischenFastext- und Lieblingsseiten-Modus wechseln).Eine farbcodierte Taste drücken, die Sie alsLieblingsseite benutzen wollen.Ggf. anhand einer andersfarbigen Tastewiederholen, oder die TV-Taste drücken, um zumnormalen Fernsehen zurückzukehren.Mit den Tasten die dreistelligeSeitennummer eingeben.

Zeit DatumMagazin-NameMagazin-SeitennummerSeiteninhaltFastext-/LieblingsseitenLieblingsseitenfeld

Magazin-TitelSobald die Nummer eingegeben wurde, dieTaste derselben Farbe drücken und halten,bis das Lieblingsseitenfeld weiß wird unddann zu seiner Originalfarbe zurückkehrt.74 Videotext- und Toptext- betrieb Der Videotextbetrieb wird durch Drücken der TEXT-Taste ( ) auf der Fernbedienung aktiviert. Eine ähnlicheTextseite wie die rechts abgebildete erscheint. DieHauptseite beinhaltet numerierte Themen, die durch Eingabeder entsprechenden dreistelligen Codenummer auf IhrerFernbedienung (Tasten ) zugänglich sind.Zusätzlich zu der oben aufgeführten Methode befinden sicham unteren Rand der Textseite vier farbig codierteHauptthemen z.B. Fernsehprogramm, Wetter, Sport etc.,die, je nach Sendestation, verschieden sind. Um Zugang zudiesen Themen zu erhalten, drücken Sie einfach dieentsprechende farbige Taste auf Ihrer Fernbedienung. WennSie eine falsche Nummer eingegeben haben, können Sie diegewünschte Nummer einfach erneut eingeben.

Bevorzugte Textseitenoptionen Das TV-Gerät kann bis zu vier bevorzugte Textseiten speichern. Diese Seiten könnten Ihrebevorzugten Sport- oder Fernsehprogrammseiten sein, die durch Drücken einer der farbig codiertenTasten auf Ihrer Fernbedienung zugänglich sind. Um eine bevorzugte Textseite einzugeben, aktivieren Sie zuerst den TEXT-Modus durch Drücken der TEXT-Taste ( ) auf der Fernbedienung. Nun wird der bevorzugte Seitenmodus durch Drücken der MENÜ-Taste ( ) auf der Fernbedienung aktiviert (mit der MENÜ-Taste ist ein Umschalten zwischen den Modi FASTEXT- und BEVORZUGTE SEITENmöglich).Drücken Sie die farbige Taste, die für die erste bevorzugte Textseite gelten soll. Nun geben Sie die gewünschte Seitennummer mit den 0-9 Tasten auf der Fernbedienung ein, die derfarbigen Taste zugewiesen werden soll. Wenn dieser Schritt beendet ist, müssen Sie Ihre Zuweisung inden Speicher des TV-Geräts eingeben. Dies geschieht, indem einfach die farbige Taste gedrückt undsolange gehalten wird, bis die gesamte Videotextanzeige weiß erscheint. Die Speicherung ist nunabgeschlossen. Wenn gewünscht, können mit der oben aufgeführten Methode drei weitere bevorzugteVideotextseiten gespeichert werden.Um eine bevorzugte Textseite anzusehen, einfach die MENÜ-Taste im FASTEXT-Modus drücken unddie gewünschte gespeicherte Seite mit der entsprechenden farbigen Taste aufrufen. AndereTextfunktionen sind auf Seite 72 'Fernbedienungselemente - Teletext-Funktionen' beschrieben. Toptext-Betrieb Wenn Toptext empfangen wird, verfahren Sie wie folgt:Wenn die Taste gedrückt wird, erscheint die Toptext-Seite. Am unteren Seitenrand erscheint eineAnzeige entsprechend der untenstehenden Abbildung. Diese Anzeigen sind farbcodiert und werden durchDrücken der entsprechenden Farbtaste auf der Fernbedienung aktiviert. Wenn die rote Taste gedrücktwird, wird die vorherige Textseite angezeigt und wenn die grüne Taste gedrückt wird, wird die nächsteTextseite angezeigt. Drücken Sie die gelbe oder die blaue Taste zum Abrufen der hervorgehobenenThemen. Wenn diese Themen gewählt werden, wird eine Liste zugehöriger Themen angezeigt. Rufen Siediese Seiten mit den Tasten 0-9 oder den farbigen Tasten der Fernbedienung auf. Hitlist-Menü Das HITLIST-Menü kann bis zu 15 Seiten enthalten, die vom Sender als diejenigen Seiten ausgestrahlt werden, die nach Auffassung der Programmleitung am häufigsten gewählt werden.Verfahren Sie wie folgt:1.Drücken Sie während des Toptext-Empfangs die Taste Nr. 11 der Fernbedienung. Daraufhinerscheint die HITLIST-Anzeige (vgl. rechts).2.Drücken Sie zum Hervorheben des gewünschten Themas die rote oder blaue Farbtaste derFernbedienung und dann die grüne Farbtaste zum Aufrufen des Themas.3.Drücken Sie die Taste Nr. 11, um zum HITLIST-Menü zurückzukehren.4.Wiederholen Sie diese Schritte je nach Bedarf.5.Drücken Sie die Taste , um zum normalen TV-Betrieb zurückzukehren.Die 4 Fastext-Themen werdenim unteren Bildschirmbereichangezeigt << >> HOTELS REUTERS Rote Grüne Gelbe BlaueTaste Taste Taste TasteTeletext-Doppelseitenfunktion

… Hinweise zur Teletext-Doppelseitenfunktion Hitachi engagiert sich für die laufende Weiterentwicklung seiner TV-Funktionen. Eine der für Sie als Kunden entwickelten Funktionen ist die Erweiterung des Teletext-Dienstes von einer Einseiten-Bildschirmanzeige zu einer Funktion, die auf unterschiedliche Weise manipuliert werden kann. Die nachstehenden Anweisungen zeigen, wie Sie – ungeachtet Ihrer Fernsehumgebung oder Ihrer Anforderungen - diese vorzügliche Funktion vorteilhaft nutzen können. Zur Rückkehr zum normalen TV-Betrieb drücken Sie die TV-Taste auf IhrerFernbedienung. Option 1 Option 2 Option 3 Teletextseiten- und TV-Betrachtung Diese Option ist eine Weiterführung der bisherigen‘Misch’-Funktion, wo eine transparente Seite das zusehende Programm überlappt, und sie teilt den Bildschirm inzwei Hälften auf. Zur Benutzung dieser Funktion drücken Siedie Taste 16:9 auf der Fernbedienung zweimal. Diese Optionnimmt dieselbe Funktion wie die Standard-Teletextseite wahr(siehe Option 1), aber mit der Möglichkeit, auch das vorÜbergang zum Teletext angesehene Programm zu sehen. Standard-Teletext In den Standard-Teletext gelangt man durch Drücken derTeletext-Taste auf der Fernbedienung – nähere Angabensiehe Seite 33 – und man muß sich in diesem Bildschirmbefinden, bevor irgendwelche der Doppelseitenoptionenbenutzt werden können. Teletext-Einzelseitenbetrieb Diese Option teilt den sichtbaren Bildschirmbereich inzwei Hälften, damit zwei Teletextseiten gleichzeitigbetrachtet werden können. Dies wird durch einmaligesDrücken der Taste 16:9 auf der Fernbedienung erreicht,nachdem man zum Standard-Teletext übergegangen ist(siehe oben). Bei dieser Option setzt Drücken der Taste OKauf der Fernbedienung den rechten Bildschirm auf die linkeSeite und hält die Seite fest (‘Freeze’). Bei Eingabe einerneuen Seitennummer ändert sich die rechte Seite, wogegendie linke Seite unverändert bleibt. Zum Aufheben dieserTeletext-Betrachtungsart drücken Sie die Taste ‘X’ auf derFernbedienung (dadurch kehren Sie zu Option 1 zurück).Fernbedienungselemente - Sonstige Funktionen

Diese Taste wir zur Änderung der Abtastfrequenz Ihres Fernsehgerätes benutzt - von 100 Hz auf Progressive Scan. Progressive Scan Wird zur Auswahl einer Signalquelle für externe Geräte verwenden (siehe Seite 25, 26 und 31). AV- Einstellung Diese Taste erlaubt Ihnen das 'Halten' des Bildes, das auf Ihrem Fernsehgerät betrachtet wird. Standbild Diese Taste wird zur Anzeige der aktuellen Zeit auf dem Bildschirm benutzt. Uhrzeit Diese Taste erlaubt Ihnen das Umschalten zwischen den diversen Breitbild- funktionen Ihres Fernsehgerätes (siehe Seite 21). Taste 16:9 Wird benutzt, um IhrFernsehgerät in den bzw. ausdem Standby-Modus zu schalten(Einzelheiten siehe Seite 8). BeimHinstellen auf den Standby-Moduskann es sein, daß ein farbiger Kreis kurzauf dem Bildschirm zu sehen ist.Hierbei handelt es sich nicht um eineStörung in Ihrem Fernsehgerät,aondern eine Anzeige dessen, daß sichdie Software and Komponenten IhresFernsehgerätes abschalten. Standby Diese Taste ermöglicht Ihnen das Ein- und Abschalten des TV-Sounds. Ton stumm- schalten Dies erlaubt Ihnen die direkte Eingabe bekannter Sendekanäle oder Frequenznummern. Frequenz Diese Taste wird benutzt, um den aktuellen TV-Status einzusehen. Abruf

Werden zur Änderung der Programme, entweder '+' auf oder '-' ab, benutzt. Programmtasten Werden zur Erhöhung ‘+’ oder Verringerung ‘-’ Ihrer TV-Lautstärke verwendet. Lautstärketasten Die hier gezeigten Fernbedienungselemente werden benutzt, wenn Ihr Fernsehgerät im Normalbetrieb arbeitet. Weitere Handbedienungselemente siehe Fernbedienungselemente - Programmeinstellung auf Seite 51 Fernbedienungselemente - Teletext-Funktionen auf Seite 72Fehlersuchanleitung

Fragen Antworten AbhilfeMögliche Ursache Problemidentifikation Verschneites Bild - schlechteTonqualitätMehrfachbilder - Sound inOrdnungZeitweise InterferenzenWeder Bild noch TonSchlechter Anschluß vonAntennenkabel an TV-Gerät.Korrodierte oder mangelhafteAntennenanschlüsse.Antenne hat sich verstellt.Ungünstige Wetterbedingungen.Senderprobleme.Neue Anschlüsse herstellenund/oder HF-Stecker wechseln.Neue Anschlüsse herstellenoder Kabel erneuern.Antenne neu justieren.Keine.Beim Sender nachfragen.Senderprobleme.Antenne hat sich verstellt.TV-Gerät ist nicht korrekteingestellt.Ungünstige Wetterbedingungen.Antenne neu justieren.Keine.Neueinstellung oderFeinabstimmung des TV-Gerätes.Beim Sender nachfragen.Magnetische Störungen durchelektrische oder mechanischeMotoren, Leuchtstofflampen,tragbare Radios etc.Die Geräte aufAbschirmung prüfen und,falls erforderlich, erneuernoder weiter weg vom TV-Gerät aufstellen.TV-Gerät könnte imAV-Modus sein.Bild- und Ton-Einstellungen aufMinimum eingestellt.TV-Gerät im Standby-Modus.TV-Taste oderFernbedienungstasten bis zur Rückkehr zumnormalen TV-Modus drücken.Bild/Ton-Einstellungen prüfen(zum HAUPTMENÜ gehen).Eine der Tasten bisdrücken. Wenn ein Problem nach Bezugnahme auf diese Anleitung fortbesteht, wenden Sie sich unverzüglich an Ihren Händler. Unter KEINEN Umständen die hintere Abdeckung Ihres Fernsehgerätes abnehmen. Meine Fernbedienung funktioniert nicht.Mein TV-Gerät läßt sich nicht einschalten.Überprüfen, daß der Netzstecker an die Steckdoseangeschlossen ist und dar Strom eingeschaltet wurde.Die Sicherung prüfen und kontrollieren, daß sich dasTV-Gerät nicht im Standby-Modus befindet (sieheunten).Sicherstellen, daß kein Hindernis zwischenFernbedienung und TV-Gerät (Infrarotlinse) vorhandenist. Die Batterien könnten leer sein - die Batterienkomplett satzweise austauschen.AV-Eingang nicht korrekteingestellt.Prüfen, welche externeAusrüstung angeschlossenist, und ihren Scart AV-Statusüberprüfen (siehe Seite 77)HITACHI Umweltschutzhinweise

Das Unternehmen HITACHI hat sich im Rahmen der Verbraucherelektronikindustrie zur Reduzierung des Energieverbrauchs von Fernsehgeräten und Videorecordern im Standby verpflichtet. Auch wenn Ihr Fernsehgerät mit einer Stromsparfunktion im Standby ausgestattet ist, können Sie unnötigen Energieverbrauch völlig ausschließen, indem Sie das Gerät mit dem Hauptschalter ausschalten, wenn Sie es für längere Zeit (d.h. mehr als eine Stunde) nicht benutzen. Auf jeden Fall sollte ein Fernsehgerät über Nacht, oder wenn Sie nicht zu Hause sind, ausgeschaltet werden. Auch andere Faktoren sollten Sie bei der Benutzung Ihres Fernsehgerätes berücksichtigen. Ein Reduzieren der Lautstärke auf ein vernünftiges Niveau kann den Stromverbrauch beträchtlich senken und zum Lärmschutz beitragen. Eine Reduzierung des Kontrasts kann ein angenehmeres Bild ergeben, erfordert weniger Beleuchtung im Raum und senkt außerdem den Stromverbrauch. Der Fertigungsbetrieb von Hitachi Home Electronics (Europe) Ltd. in Wales ist ein BSI-Betrieb, dem die ISO 9001 Qualitätsmanagement-Norm (Zertifikat Nr. FM 32366) und die Umweltqualitätsmanagement-Norm ISO 14001 (Zertifikat Nr. 36168) zuerkannt wurde. Die Produktion Ihres Fernsehgerätes erfolgte gemäß dieser Normen. Das für diese Bedienungsanleitung benutzte Papier wurde im Rahmen der Verpflichtung von Hitachi zum Schutz der globalen Umwelt aus Holz nachwachsender Wälder hergestellt. UmweltschutzhinweiseTechnische Daten

AUDIO AUS (RECHTS)AUDIO EINGANG (RECHTS)AUDIO AUS (LINKS)MASSE (AUDIO)NICHT BENUTZTAUDIO-EINGANG (LINKS)NICHT BENUTZTSCHALTEINGANGNICHT BENUTZTNICHT BENUTZTNICHT BENUTZTNICHT BENUTZTCHROMINANZ-MASSENICHT BENUTZTCHROMINANZ-EINGANG S-VHSNICHT BENUTZTMASSE (VIDEO)MASSE (VIDEO)MISCH-VIDEOAUSGANGMISCH-VIDEO ODER LUMINANZ S-VHSMASSE

FUNKTIONChrominanz-EingangLuminanz-EingangChrominanz-MasseLuminanz-MasseMasse PIN
