46220 - Grill KORONA - Kostenlose Bedienungsanleitung

Marke	KORONA
Modell	46220
Kategorie	Elektrischer Grill auf Ständern
Produkttyp	Elektrischer Grill mit Wasserauffangbehälter
Stromversorgung	220-240 V ~ 50/60 Hz
Fassungsvermögen des Wasserbehälters	0,4 bis 0,9 L (MAX-Marke)
Hauptmaterial	Lackierter Stahl mit Korrosionsschutzbeschichtung
Heizelement-Typ	Gepanzertes Heizelement mit Schutzbeschichtung
Temperatureinstellung	Einstellbarer Thermostat von MIN bis MAX mit Kontrollleuchte
Verstellbare Rosthöhe	2 Positionen: hoch und niedrig
Sicherheitsvorrichtung	Sicherheitsschalter, der den Stromkreis unterbricht, wenn das Gehäuse verbogen ist
Windschutz	Inklusive, reduziert Wärmeverluste
Ablagegitter	In den Füßen integriert für Zubehör
Verwendung	Belüfteter Raum oder geschützter Außenbereich
Reinigung	Behälter und Rost mit Seifenwasser waschbar; Gerät niemals eintauchen
Garantie	2 Jahre auf Material- und Verarbeitungsfehler
Montage	Füße und Rost vor Gebrauch montieren
Mitgeliefertes Zubehör	2 Silikonhülsen, Schrauben und Muttern
Geschätzte Personenzahl	4 bis 6 Personen
Ungefähres Gewicht	8 kg (Schätzung)

Häufig gestellte Fragen - 46220 KORONA

Wie montiere ich die Füße des Korona Grills 46220?

Montieren Sie die Füße, indem Sie die langen und kurzen Rohre in die Metallplatten einsetzen, um einen trapezförmigen Rahmen zu bilden. Befestigen Sie diese mit den mitgelieferten Schrauben und Muttern. Stecken Sie anschließend die Gummikappen auf und setzen Sie das Ablagegitter ein. Weitere Details finden Sie im Abschnitt Montage der Füße der Bedienungsanleitung.

Wie viel Wasser soll ich in den Auffangbehälter füllen?

Füllen Sie den herausnehmbaren Auffangbehälter mit 0,4 L bis 0,9 L Wasser, ohne die MAX-Markierung zu überschreiten. Betreiben Sie das Gerät niemals ohne Wasser, da dies das Heizelement beschädigen würde.

Kann ich den Grill im Innenbereich verwenden?

Ja, vorausgesetzt der Raum ist gut belüftet, da beim Grillen Rauch entstehen kann. Vermeiden Sie entflammbare Oberflächen (Tischdecken, Vorhänge) und stellen Sie das Gerät auf eine stabile, hitzebeständige Unterlage.

Wie reinige ich den Grill nach dem Gebrauch?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Entfernen Sie den Auffangbehälter und den Rost und waschen Sie sie mit warmem Wasser und einem milden Reinigungsmittel. Tauchen Sie das Grillgehäuse niemals in Wasser. Wischen Sie die Außenseite mit einem feuchten Tuch ab.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie, ob der Wasserbehälter richtig eingesetzt ist und der Sicherheitsschalter nicht aktiviert ist (das Gehäuse darf nicht verbogen sein). Stellen Sie sicher, dass der Stecker eingesteckt ist und die Steckdose funktioniert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Korona-Kundendienst.

Kann ich Metallutensilien auf dem Rost verwenden?

Vermeiden Sie spitze oder scharfe Metallutensilien, die die Beschichtung zerkratzen könnten. Verwenden Sie vorzugsweise Holz- oder Silikonzangen zum Wenden der Speisen.

Wie stelle ich die Gartemperatur ein?

Drehen Sie den Temperaturregler auf die gewünschte Position zwischen MIN und MAX. Der integrierte Thermostat hält die Temperatur konstant. Die Kontrollleuchte schaltet sich während des Heizzyklus ein und aus.

Warum schaltet sich die Kontrollleuchte ein und aus?

Das ist normal: Der Thermostat regelt die Temperatur. Die Leuchte leuchtet auf, wenn das Heizelement heizt, und erlischt, wenn die eingestellte Temperatur erreicht ist. Dadurch wird ein gleichmäßiges Garen gewährleistet.

Wie bewahre ich den Grill nach dem Gebrauch auf?

Reinigen und trocknen Sie ihn gründlich. Bewahren Sie ihn an einem sauberen und trockenen Ort außerhalb der Reichweite von Kindern auf. Sie können das Ablagegitter zur Aufbewahrung des Zubehörs verwenden.

Wo finde ich Ersatzteile oder Kundendienst?

Kontaktieren Sie den Korona-Service unter der Adresse: Am Steinbach 9, 59872 Meschede-Enste, Deutschland. Telefon: [phone], E-Mail: [e-mail]. Die Garantie beträgt 2 Jahre auf Materialfehler.

BEDIENUNGSANLEITUNG 46220 KORONA

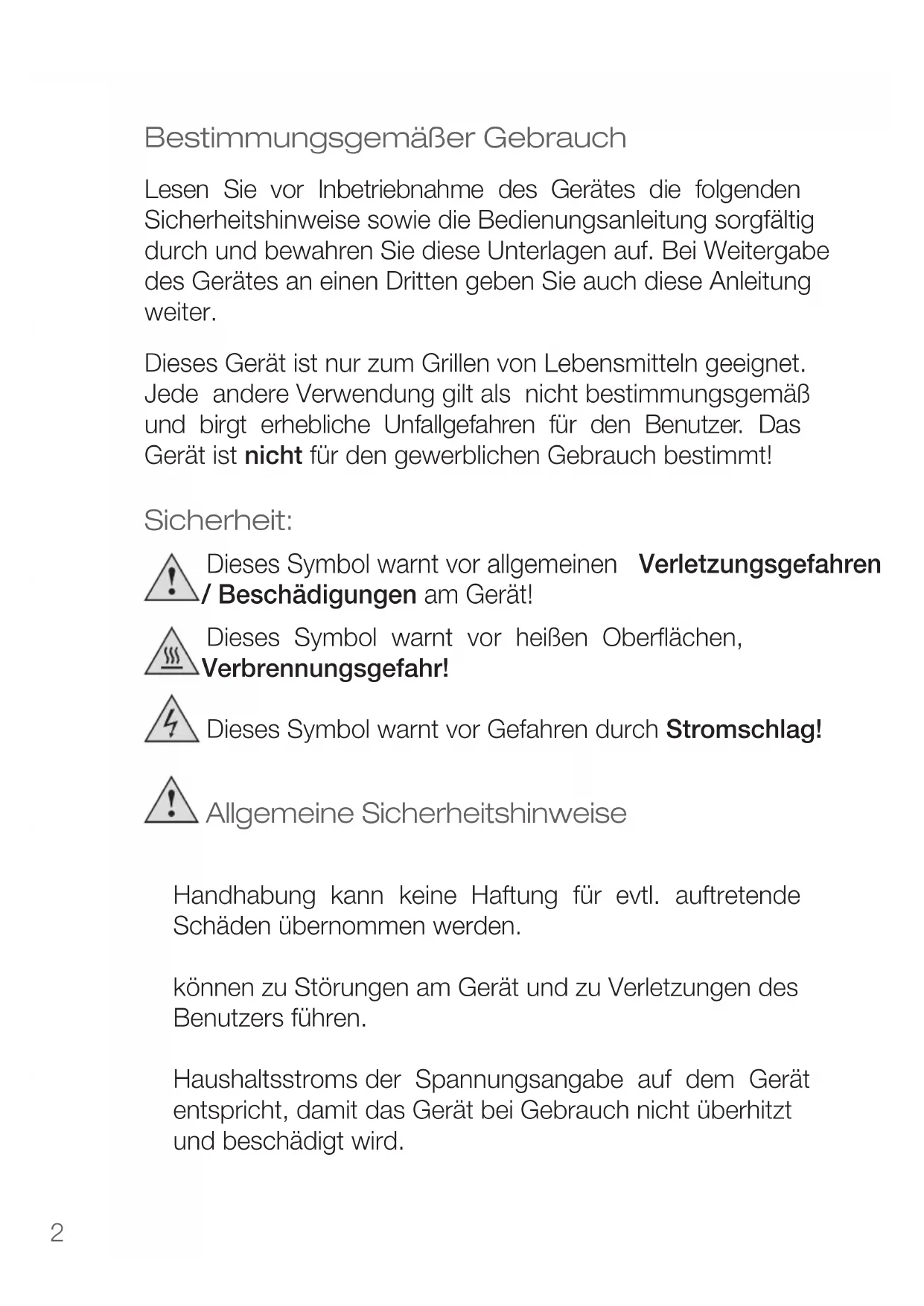

Bestimmungsgemäßer Gebrauch

Lesen Sie vor Inbetriebnahme des Gerätes die folgenden Sicherheitshinweise sowie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese Unterlagen auf. Bei Weitergabe des Gerätes an einen Dritten geben Sie auch diese Anleitung weiter.

Dieses Gerät ist nur zum Grillen von Lebensmitteln geeignet. Jede andere Verwendung gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren für den Benutzer. Das Gerät ist nicht für den gewerblichen Gebrauch bestimmt!

Sicherheit:

Dieses Symbol warnt vor allgemeinen Verletzungsgefahren / Beschädigungen am Gerät!

Dieses Symbol warnt vor heißen Oberflächen, Verbrennungsgefahr!

Dieses Symbol warnt vor Gefahren durch Stromschlag!

Allgemeine Sicherheitshinweise

Handhabung kann keine Haftung für evtl. auftretende Schäden übernommen werden.

können zu Störungen am Gerät und zu Verletzungen des Benutzers führen.

Haushaltsstroms der Spannungsangabe auf dem Gerät entspricht, damit das Gerät bei Gebrauch nicht überhitzt und beschädigt wird.

Vorsicht! Lebensgefahr durch Stromschlag!

andere Flüssigkeiten tauchen.

benutzen.

Elektrische Geräte sind kein Spielzeug!

lassen.

Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung

Benutzung des Gerätes, wenn diese eine umfangreiche Unterweisung erhalten haben, die Ihnen eine gefahrlose Benutzung des Gerätes erlaubt und diese die Gefahren

beaufsichtigt werden, um sicherzustellen, dass diese nicht mit dem Gerät spielen. Reinigung und Pflege des Gerätes

werden beaufsichtigt.

unzugänglich aufbewahren.

nicht in Betrieb ist und vor dem Reinigen.

in Berührung kommen, damit es nicht zu Beschädigungen am Gerät kommt.

Arbeitsfläche herunterhängen, um ein Herunterreißen des Gerätes zu verhindern. Es darf nicht an scharfen Gegenständen scheuern.

Das Gerät nicht verwenden,

Ursache möglicherweise Schaden genommen hat.

eine autorisierte Fachwerkstatt überprüft bzw. repariert

Reparaturen an dem Gerät vor.

einführen!

Fernwirksystem.

Gerätebezogene Sicherheitshinweise

Warnung! Zur Vermeidung von Verletzungen/Beschädigungen des Gerätes, elektrischem Schock, eines Brandes, und Verbrennungen!

ebene, rutschfeste und hitzebeständige Arbeitsfläche. Stellen Sie es auf keine Metalloberfläche.

Schale des Grillgehäuses einzufüllen.

Markierung MAX (0,9L) im Innern des Grillgehäuses nicht zu überschreiten.

darauf, dass kein Wasser auf das Heizelement gelangt.

Verbrennungsgefahr durch heißes Wasser!

es deshalb lediglich im wärmeisolierten Thermostatbereich

und Entnehmen von Grillgut verwenden Sie stets entsprechende Hilfsmittel, d.h. geeignetes Grillbesteck. Berühren Sie damit jedoch niemals das Heizelement!

Verbrennungsgefahr!

Brennstoff betreiben.

Materialien, wie Hängeschränken, Fenstervorhängen oder Tischdecken, etc. genutzt werden.

sich bei hoher Hitze leicht entzünden.

da unter Umständen Rauch entsteht.

montiert sind! Aus dem Grill entnommenes Heizelement niemals an das Stromnetz anschließen und einschalten. Verbrennungsgefahr!

ein Sicherheitsschalter (siehe untenstehende Abb.)

das Grillgehäuse aktiviert. Sollte das Grillgehäuse an dieser Stelle verbogen sein, funktioniert der Sicherheitsschalter möglicherweise nicht, d. h. das Gerät heizt nicht.

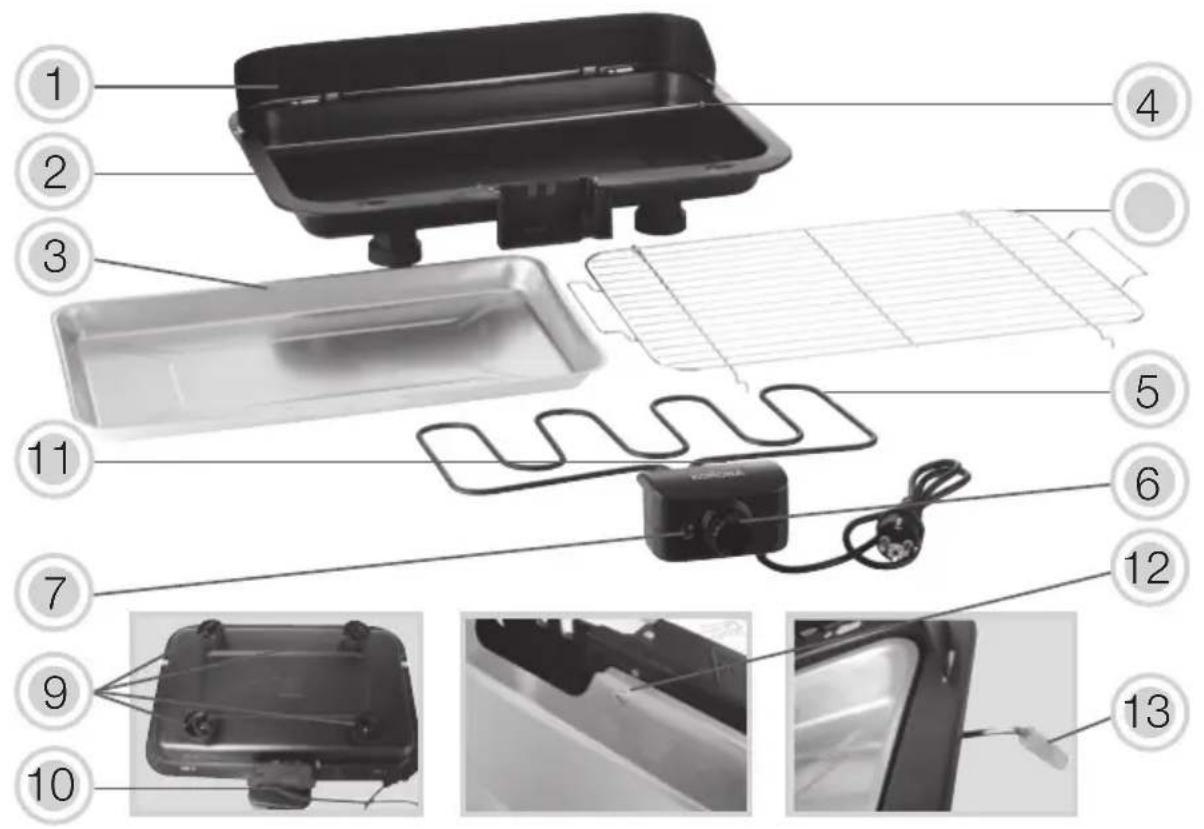

Produkt Beschreibung

1. Windschutz, abnehmbar
2. Grillgehäuse
3. Auffangschale, herausnehmbar
4. Haltestrebe für Heizelement und Auffangschale

5. Heizelement

6. 4 Gummifüße (Unterteil)

7. Sicherheitsschalter

8. Schraube & Mutter
9. Silikon Schutzhülse (x2)

Temperaturregler / Thermostat

-MIN

MIN MAX

Das Gerät ist mit einem Thermostat ausgestattet. Während des Betriebes schaltet sich das Gerät an und aus, um eine konstante Gartemperatur zu gewährleisten.

Windschutz

Bei der Benutzung des Grills im geschützten Außenbereich kann der Windschutz Wärmeverlust durch Windeinwirkung und damit verbundene längere Garzeiten vermeiden.

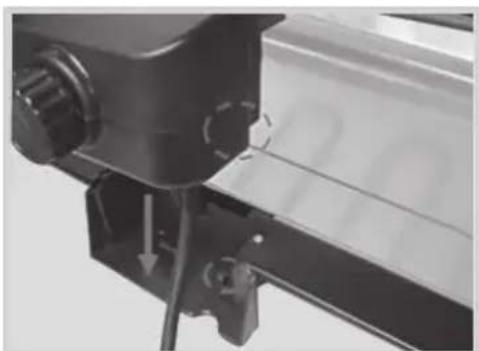

Sicherheitsschalter

Hinweis: Der Sicherheitsschalter stellt sicher, dass das Gerät nur dann eingeschaltet werden kann, wenn das Heizelement korrekt auf das Grillgehäuse aufgesteckt wurde.

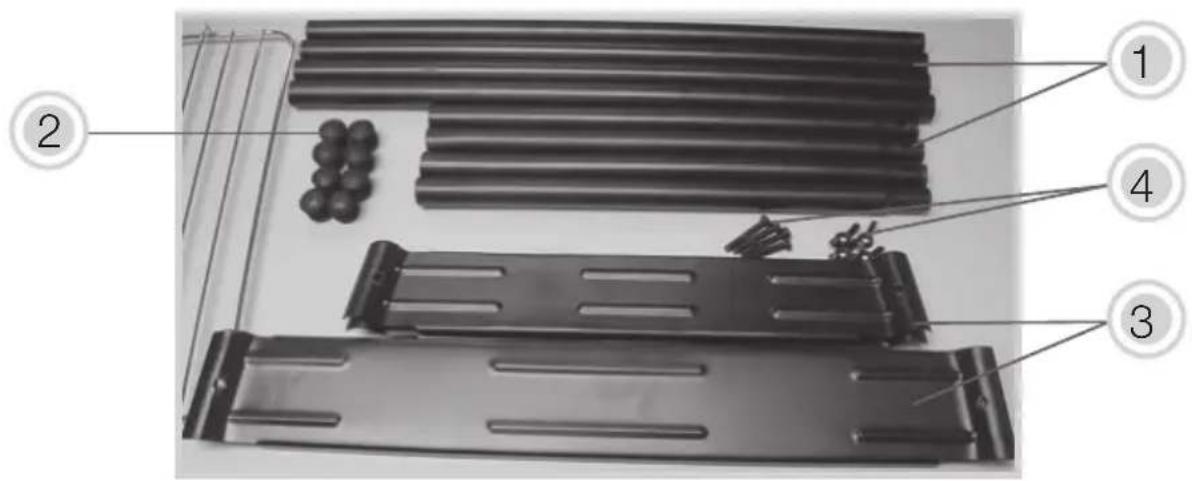

Gestell

1. Standbeine ( Metallrohr lang (4x) , kurz (4x) )
2. Abdeckkappen (8x)

3. Metallplatten (lang (2x), kurz (2x))

4. Schrauben und Muttern (4x)

5. Ablagerost

Sie das Gerät auf Vollständigkeit und Unversehrtheit.

stabile, rutschfeste und hitzebeständige Arbeitsfläche.

Sie das Gerät an eine ordnungsgemäß installierte und frei zugängliche Steckdose an.

Umständen benutzen.

Warnung: Plastiktüten können eine Gefahr darstellen,

aufbewahren.

Schutzschicht

Die Heizwindungen des Heizelements verfügen über eine Schutzschicht. Betreiben Sie das Gerät, ohne Lebensmittel, für ca. 10 Minuten auf höchster Stufe, damit die aufgetragene Schutzschicht einbrennen kann.

lassen.

Hinweis: Während dieses Vorganges kann für kurze

auf den Heizwindungen eine ungewohnte Geruchsbildung entstehen. Dies ist vollkommen normal und nicht schädlich. Sorgen Sie dabei für eine ausreichende Belüftung.

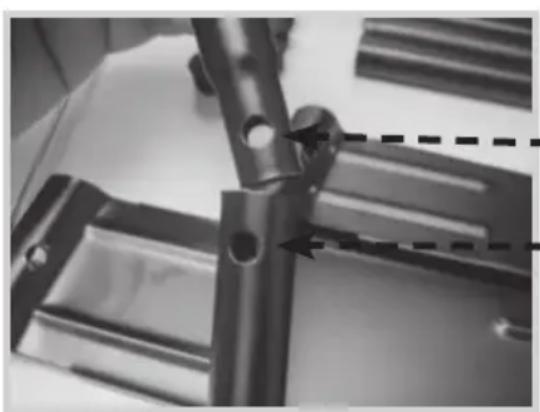

Sie die Teile aus ihrer Verpackung und montieren Sie das Gestell wie nachfolgend beschrieben:

diese ineinander. Achten Sie darauf, dass die Bohrlöcher übereinander liegen. Das kürzere Standbein (Metallrohr) (1) sollte immer nach oben zeigen, in Richtung Grill.

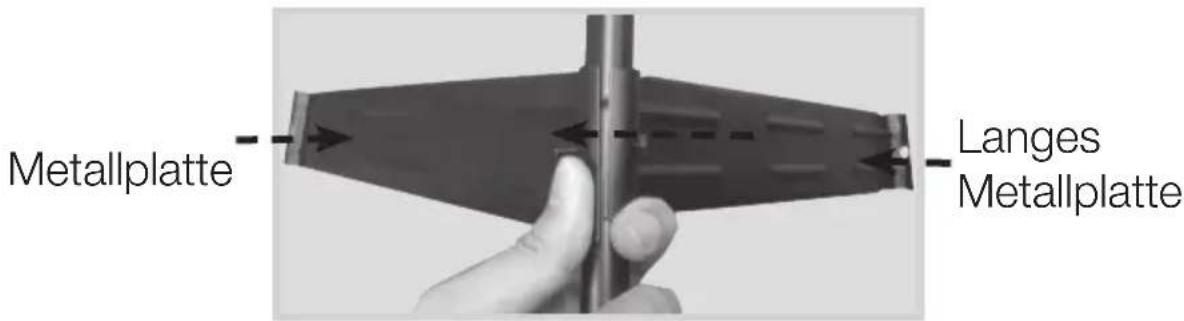

Metallplatte Langes Metallplatte

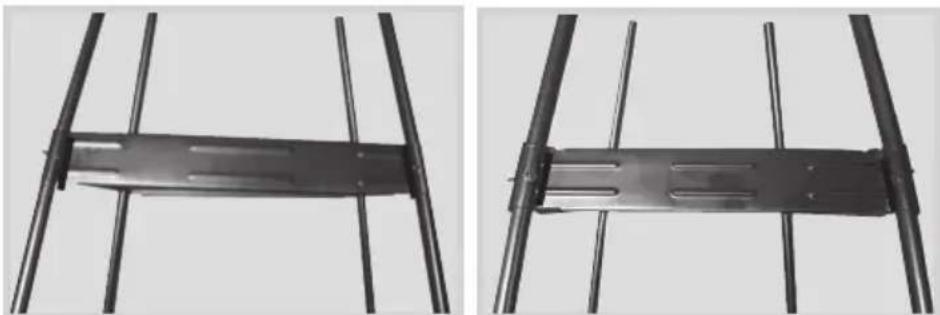

1. Befestigen Sie die Standbeine (Metallrohre) (1) des Gestells an den Metallplatten (3).

Metallplatten (3) über die Bohröffnungen der Metallrohre (1) und führen die Schraube (4) durch die Bohrungen an Metallplatten (3) und Metallrohre (1). Setzen Sie die Flügelmutter (4) auf das Gewinde der Schraube (4) und drehen Sie die Mutter (4) zunächst nur leicht fest. Die lange Metallplatte (3) muss an der Vorderseite und die kurze (3) an der Seite angebracht werden.

des Gestells.

1. Drehen Sie nun die Flügelmuttern (4) fest.

Hinweis: Das montierte Gestell ist trapezartig und zeigt mit der Schmalseite nach oben.

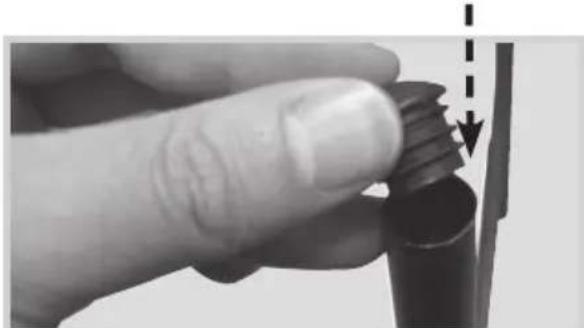

1. Setzen Sie die Abdeckkappen (2) in die untere und obere Öffnung der Standbeine (1) ein.

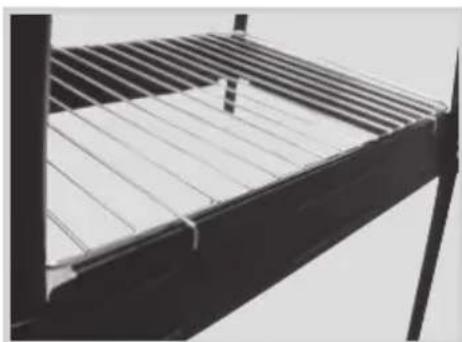

1. Setzen Sie den Ablagerost (5) in das fertig montierte Untergestell ein.

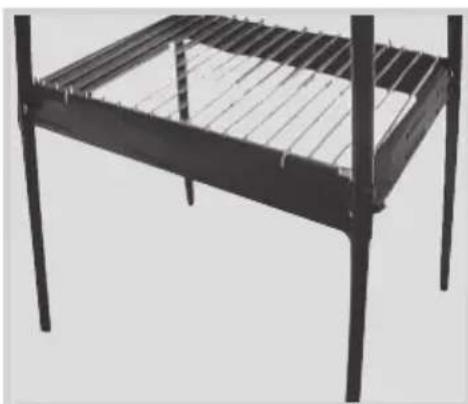

1. Das Untergestell ist nun fertig montiert.

Montage des Tischgrills

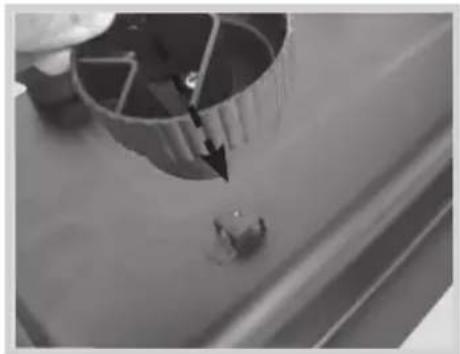

1. Befestigen Sie die Gummifüße (9) an den dafür vorgesehenen Öffnungen des Grillgehäuses (2).

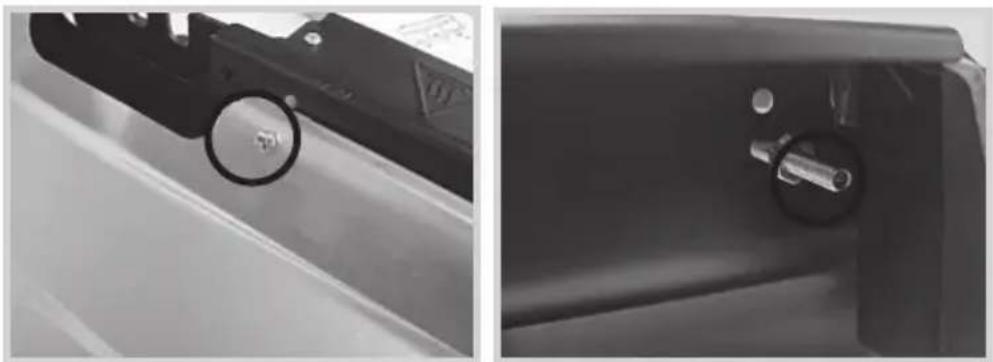

unten am Windschutz (1) in die vorgesehenen Öffnungen am Grillgehäuse (2) fest einstecken. Achten Sie darauf, dass die Unterkante des Windschutzes (1) mit dem Grillgehäuse (2) bündig ist

1. Setzen Sie die herausnehmbare Auffangschale (3) in das Grillgehäuse (2) ein.

1. Führen Sie die Haltestrebe für das Heizelement (5) und die Auffangschale (3) durch die Öffnungen der herausnehmbaren Auffangschale (3) und des Grillgehäuseses (2) und befestigen diese mit der im Lieferumfang enthaltenen Schraube und Mutter (12).

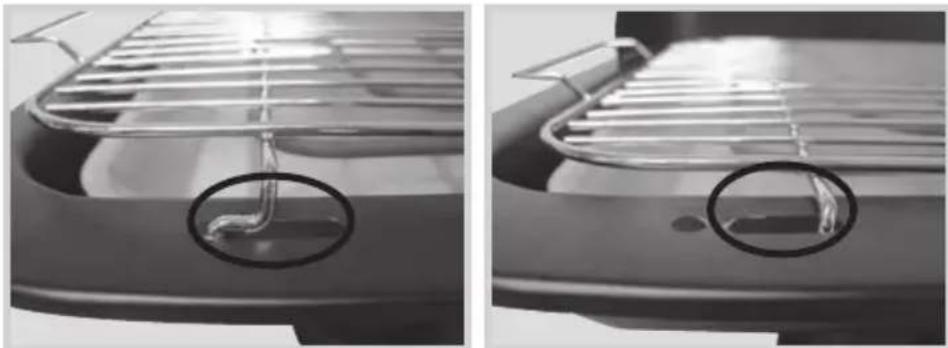

1. Führen Sie die beiden Vorsprünge des Heizelements (5) in die Bohrungen des Grillgehäuses (2) ein. Achten Sie beim Einlegen des Thermostats (6) in die sich auf beiden Seiten befindlichen Führungen darauf, dass es einrastet.

Stellen Sie sicher, dass es korrekt eingesetzt ist. Der Grilrost ist höhenverstellbar (abhängig davon, welche

1. Setzen Sie den fertig montierten Grill auf das Gestell. Dabei müssen die 4 Standfüße des Tischgrills in die entsprechenden Aussparungen der Halterung eingreifen.

i Sie können den Grill auch nur als Tischgrill (ohne Untergestell benutzen).

Bedienung

Achten Sie darauf, dass die Auffangschale des Grillgehäuses (2) während der Benutzung immer mit Wasser gefüllt ist. Die herausnehmbare Auffangschale (3) wird erst nach dem Einfüllen des Wassers in die Auffangschale des Grillgehäuses (2) eingesetzt. Gerät nie ohne Wasser betreiben!

Das Gerät sollte nur in gut belüfteten Räumen oder geschützten Aussenbereich betrieben werden.

die herausnehmbare Auffangschale (3).

1. Füllen Sie zwischen 0,4 L bis 0,9 L Wasser in die Auffangschale des Grillgehäuses (2) ein. ACHTEN SIE DARAUF die MAX Markierung nicht zu überschreiten.

Achtung! Dabei muss das Gerät ausgeschaltet und letzstecker gezogen sein.

Tischgrills beschrieben.

1. Schließen Sie das Gerät an eine ordnungsgemäß installierte und frei zugängliche Steckdose an.

2. Schalten Sie das Gerät ein, indem Sie den Temperaturregler (6) auf die maximale Heizstufe (MAX.) stellen. Lassen Sie

Wunschtemperatur mit dem Temperaturregler (6) ein. Die von Ihnen vorgewählte Temperatur wird dann, durch die Thermostatsteuerung, auf einem Level gehalten.

1. Sobald die gewählte Temperatur erreicht ist, erlischt die

Achtung: Der Temperaturregler (6) ist stufenlos regelbar.

Das Gerät ist mit einem Thermostat ausgestattet. Während des Betriebes schaltet sich das Gerät an und aus, um eine konstante Gartemperatur zu gewährleisten.

Achten Sie unbedingt darauf, dass Sie während kurz nach der Benutzung des Gerätes, nicht mit den heizten Teilen in Berührung kommen. Es besteht Kennungsgefahr! Fassen Sie das Gerät nur an den vorgesehenen Griffen an.

Achtung: Das Gerät sollte nur an eine ordnungsgemäß lierte und frei zugängliche Steckdose angeschlossen

oder einem separaten Fernwirksystem verwendet werden.

Reinigung und Pflege

Aus hygienischen Gründen, das Gerät nach jeder Benutzung reinigen. Lebensmittelreste und starke Fettrückstände können überhitzen und zu Rauch- bzw. Brandentwicklung führen.

ziehen und komplett abkühlen lassen.

Flüssigkeiten eintauchen. Elektrischer Schock!

Das Heizelement mit dem Bedienteil vom Gehäuse abheben

Sie sicher, dass es komplett abgekühlt ist.

Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch.

aggressiven Reinigungsmittel oder Scheuermittel verwenden.

Grillrost und Auffangschale in warmem Spülwasser reinigen. Vorher abkühlen lassen. Alle Teile gründlich nachtrocknen.

Speiserückstände können Sie mit einem feuchten Tuch oder

geeignet.

Anweisung durch eine verantwortliche Person benutzen resp. reinigen.

Aufbewahrung

Nach Gebrauch Netzstecker des Gerätes ziehen und komplett abkühlen lassen.

einem trockenen und sauberen Ort auf.

Entsorgungshinweis

Altgeräte, die mit dem abgebildeten Symbol gekennzeichnet sind, dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am

Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Ihr Barbecue Standgrill 46220 befindet sich in einer Verpackung. Verpackungen sind Wertstoffe und somit wiederverwendungsfähig oder können in den Rohstoffkreislauf zurückgeführt werden.

Technische Daten

Schutzklasse: I

Technische Änderungen vorbehalten!

CE

Garantie und Service:

und Fabrikationsfehler der Produkte.

Die Garantie gilt nicht:

beruhen

waren

Die gesetzilchen Gewährleistungen des kunden bleiben durch die Garantie unberührt. Für Geltendmachung eines Garantiefalles innerhalb der Garantiezeit ist durch den

KORONA electric GmbH, Sundern.

Service Adresse:

KORONA Service, Am Steinbach 9, 59872 Meschede-Enste

Telefon Hotline: [phone]

Mail: [e-mail]

web: www.korona-electric.de

zur Reparatur der Ware bei unseren eigenen oder bei von uns autorisierten Werkstätten. Weitergehende Rechte werden

Intended Use

vloeistoffen of gasbronnen.

brandstoffen met dit apparaat.

Elektrische schokken!

Technische gegevens:

Beschermingsklasse: I
