CD619650 - Dunstabzugshaube CONSTRUCTA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts CD619650 CONSTRUCTA als PDF.
| Marke | Constructa |
| Modell | CD619650 |
| Produkttyp | Wandhaube |
| Maximalgewicht | 40 kg |
| Stromversorgung | 220-240 V, 50 Hz |
| Länge des Netzkabels | Ca. 1,30 m |
| Anzahl Lüfterstufen | 3 Stufen |
| Beleuchtung | Integrierte LED (Risikogruppe 1) |
| Betriebsarten | Abluft oder Umluft |
| Fettfilter | Herausnehmbarer Metallfilter, spülmaschinen- oder handwaschbar |
| Aktivkohlefilter (Zubehör) | Optional, für Umluftbetrieb (Ref. CZ5138X5) |
| Empfohlener Abluftrohrdurchmesser | 150 mm (mindestens 120 mm) |
| Mindestgefälle des Abluftrohrs | 1° nach unten |
| Wartung | Regelmäßige Reinigung des Fettfilters alle 2 Monate; Edelstahlflächen in Metallrichtung reinigen |
| Schutzart | Keinen Hochdruck- oder Dampfreiniger verwenden |
| Sicherheit | Erstickungs- und Vergiftungsgefahr durch Rückansaugung von Verbrennungsgasen; Sicherheitsabstände einhalten; nicht ohne Fettfilter verwenden |
| Ersatzteile und Reparatur | LED nicht durch den Benutzer austauschbar; Reparatur durch autorisierten Kundendienst; Zubehör online erhältlich |
| Bestimmungsgemäße Verwendung | Nur für den Haushalt, bis 2000 m Höhe |
Häufig gestellte Fragen - CD619650 CONSTRUCTA
Benutzerfragen zu CD619650 CONSTRUCTA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Dunstabzugshaube kostenlos im PDF-Format! Finden Sie Ihr Handbuch CD619650 - CONSTRUCTA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CD619650 von der Marke CONSTRUCTA.
BEDIENUNGSANLEITUNG CD619650 CONSTRUCTA
de Inhaltsverzeichnis
GEBRAUCHSANLEITUNG. 2
Bestimmungsgemäß Gebrauch. 2
Wichtige Sicherheitseinweise 3
Umweltschutz 4
Betriebsarten 5
Gerat bedienen 5
Reinigen und warten 6
Wichtige Sicherheitshinweise. 9
Allgemeine Hinweise 11
Installation 12
GEBRAUCHSANLEITUNG
Weitere Informationen zu Produkten, Zubehor, Ersatzteilen und Services finden Sie im Internet: www.constructa.de und OnlineShop: www.constructa-eshop.com
Mo-Fr:8.00-18.00 Uhr erreichbar.
Nur in Deutschland gültig!
Für Produktinformationen sowie
Anwendungs- und Bedienungsfragen
oder unter info@constructa-energy.de
ConLine
08954020755
Bestimmungsgemäßer Gebrauch
These Anleitung sorgfältig lesen. Nur dann können Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungsort verantwortlich.
Dieses Gerät ist nur für den privaten Haushalt und das tatsächliche Umfeld bestimmt. Das Gerät ist nicht für den Betrieb im Außenbereich bestimmt. Das Gerät während des Betriebes beaufsichtigen. Der Hersteller haftet nicht für Schäden durch unsachgemäßen Gebrauch oder falsche Bedienung.
Dieses Gerät ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.
Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt oder von ihr bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und sie die daraus resultierenden Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät speiten. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 15 Jahre und äther und werden beaufsichtigt.
Kinder jünger als 8 Jahre vom Gerät und der Anschlussleitung fernhalten.
Das Gerät nach dem Auspacken prufen. Bei einem Transportschaden nicht anschlieben.
Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.
Wichtige Sicherheitshinweise
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilenassen.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.
- Es mussDMAHr immer fur ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stelt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzüden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
Die Fettablagerungen im Fettfilter konnen sich entzünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambieren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
- HeiBes Öl und Fett entszündet sich Schnell.
HeiBes Öl und Fett nie unbeaufsichtigt las-
sen. Nie ein Feuer mit Wasser loschen.
Kochstelle ausschalten. Flammen vorsich-
tig mit Deckel, Löschdecke oder Ahnli-
chem ersticken.
Gas-Kochstellen ohne aufgesetztes Kochgeschirr entwickeln im Betrieb große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Gas-Kochstellen nur mit aufgesetztem Kochgeschirr betreiben.
- Bei gleichzeitigem Betrieb mehrerer Gas-Kochstellen entwickelt sich große Hitze. Ein darüber angebrachtes Lüftungsgerät kann beschädigt oder in Brand gesetzt werden. Zwei Gaskochstellen nie gleichzeitig mit großter Flamme länger als 15 Minuten betreiben. Ein Großbrenner mit mehr als 5kW (Wok) entspricht der Leistung von zwei Gasbrennern.
Verbrennungsgefahr!
Die zugänglichen Teile werden im Betrieb besteht. Nie die bereits Teile berühren. Kinder fernhalten.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
- Auf dem Gerät abgestellte Gegenstände können herabfallen. Keine Gegenstände auf das Gerät stellen.
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Stromschlaggefahr!
Ein defektes Gerät kann einen Stromschlag verursachen. Nie ein defektes Gerät einschalten. Netzsteckerziehen oder Sicherung im Sicherungskasten aussalten.Kundendienst rufen.
- Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
Eindringende Feuchtigkeit kann einen Stromschlag verursachen.Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Ursachen für Schäden
Achtung!
Beschädigungsgefahr durch Korrosionsschäden. Gerät beim Kochen immer einschalten, um Kondenswasserbildung zu vermeiden. Kondenswasser kann zu Korrosionsschäden führen.
Defekte Lampen immer(sofort austauschen,um eine Überlastung der restlichen Lampen zu verhindern.
Beschädigungsgefahr durch eindringende Nisse in die Elektronik. Bedienelemente nie mit nassem Tuch reinigen.
Oberflächenbeschädigung durch falsche Reinigung. Edelstahlflächen nur in Schliffrichtung reinigen. Für Bedienelemente keinen Edelstahlreiniger verwenden.
Oberflächenbeschädigung durch scharfe oder scheuernde Reinigungsmittel. Scharfe und scheuernde Reinigungsmittel nie verwenden.
Beschädigungsgefahr durch Kondensat-Rücklauf. Abluftkanal vom Gerät aus leicht abfallend installieren (1° Gefälte).
Beschädigungsgefahr durch falsche Beanspruchung von Designelementen. Nicht an Designelementen ziehen. Keine Gegenstände auf Designelemente stellen oder an diese anhängen.
Achtung!
Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteilen entfernen.
Umweltschutz
Ihr neues Gerät ist besonderss energiaeffizient. Hier erhalten Sie Tipps, wie Sie beim Umgang mit ihrem Gerät noch mehr Energie sparen können und wie Sie das Gerät richtig entsorgen.
Energiesparen
- Beim Kochen ausreichend Zuluft sicherstellen, damit die Dunstabzugshaube effizient und mit geringen Betriebsgeräussen arbeitet.
Lüfterstufe an die Intensität der Kochdünne anpassen. Die Intensivstufe nur nach Bedarf einsetzen. Eine Kleinere Lüfterstufe bedeutet einen geringeren Energieverbrauch.
■ Bei intensiven Kochdünsten früherzeitig eine höhere Lüfterstufe wahren. Bereits in der Kuche verteilte Kochdünste machen einen längeren Betrieb der Dunstabzugshaube erforderlich.
Dunstabzugshaube ausschalten, wenn sie nicht mehr benötigt wird.
■ Beleuchtung ausschalten, wenn sie nicht mehr benötigt wird.
Filter in den angegebenen Abständen reinigen bzw. wechseln, um die Wirksamkeit der Luftung zu erhöhen und eine Brandgefahr zu vermeiden.
Umweltgerecht entsorgen
Entsorgen Sie die Verpackung umweltgerecht.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.
Betriebsarten
Dieses Gerät können Sie im Abluft- oder Umluftbetrieb einsetzen.
Abluftbetrieb
Die angesaugte Luft wird durch die Fettfilter gereinigt und durch ein Rohrsystem ins Freie geleitet.
Hinweis. Die Abluftarf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.
Soll die Abluft in einen Rauch- oder Abgaskamin gefuhrt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.
Umluftbetrieb
Die angesaugte Luft wird durch die Fettfilter und einen Aktivkohlefilter gereinigt und wieder in die Kuche zusammenfuhlrt.
Hinweis. Um die Gerüche im Umluftbetrieb zu binden, müssen Sie einen Aktivkohlefilter einbauern. Die verschiedene Mochlichkeiten das Gerät im Umluftbetrieb zu betreiben, entnehmer Sie der Prospektur oder Fragen Sie ihren Fachhändler. Das dafür notwendige Zubehör erhalten Sie im Fachhandel, beim Kundendienst oder im Online-Shop. Die Zubehör-Nummern finden Sie am Ende der Gebrauchsanleitung.
Gerät bedienen
These Anleitungs gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Hinweis: Schalten Sie die Dunstabzugshaube bei Kochbeginn ein und erst weniger Minuten nach Kochende wieder aus. Der Kuchendunst wird so am wirkungsvollsten beseitigt.
Bedienfeld
( \left{ {2 : {x}^{\prime }\left( x\right) = {y}^{\prime }\left( x\right) }\right} \text{. 故 ( {y}^{\prime } = {2x} )
2
3
Erläuterung
1 Lüfterstufe Ein / Aus
2 Lüfterstufe Ein / Aus
3 Lüfterstufe Ein / Aus
Licht Ein/Aus
Lüfter einstellen
Einschalten
Taste 1, 2 oder 3 drucken.
Hinweis:
Falls mehrere Tasten gedrückt sind, ist immer die hochste der angewählten Lüfferstufen aktiv.
Ausschalten
Alle aktivierten Lüfterstufen einzeln ausschalten. Dazu Taste 3,2 und/oder 1 drucken.
Beleuchtung
Die Beleuchtung konnen Sie unabhängig von der Lüftung ein und ausschalten.
Drucken Sie die Taste
Reinigen und warten
Verbrennungsgefahr!
Das Gerät wird während des Betriebs heiß. Vor der Reinigung Gerät abkühlen halten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursa- chen. Gerat nur mit einem feuchten Tuch reinigen. Vor der Reinigung Netzsteckerziehen oder Sicherung im Sicherungskasten ausschalten.
Stromschlaggefahr!
Eindringende Feuchtigkeit kann einen Stromschlag verursachen. Keinen Hochdruckreiniger oder Dampfreiniger verwenden.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes können scharfkantig sein. Schutzhandschuhe(TR
Achtung!
Oberflächenbeschädigung durch nicht abgezogene Schutzfolie. Vor dem ersten Gebrauch die Schutzfolie von allen Geräteilen entfernen.
Reinigungsmittel
Damit die entsprechenden Oberflächen nicht durch falsche Reinigungsmittel beschädigt werden, beachten Sie die Angaben in der Tabelle. Verwenden Sie
- keine scharfen oder scheuernden Reinigungsmittel, z.B. Scheuerpulver oder Scheuermilch,
keine stark alkoholhaltigen Reinigungsmittel,
keine harten Scheuerkissen oder Putzschwämme,
keine Hochdruckreiniger oder Dampfreiniger,
keine kalklosenden Reinigungsmittel,
keine aggressiven Allzweckreiniger,
kein Backofenspray.
Hinweis: Neue Schwammtücher vor Gebrauch gründlich auswassen.
Hinweis: Alle Anweisungen und Warnungen beachten, die den Reinigungsmitteln beiliegen.
Bereich Reinigungsmittel
| Edelstahl HeiBe Spüllauge: | |
| Mit einem Spültuch reinigen und einem weichen Tuch nachtrocknen. | |
| Edelstahlflächen nur in Schliffrichtung reinigen. | |
| Beim Kundendienst oder im Fachhandel sind spezielle Edelstahl-Pflegemittel erhältlich. Das Pflegemittel mit einem weichen Tuch hauchdünna auftragen. | |
| Lackierte Oberflächen | Heiße Spüllauge: |
| Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. | |
| Keinen Edelstahlreiniger verwenden. | |
| Aluminium und Kunststoff | Heiße Spüllauge: |
| Mit einem weichen Tuch reinigen. | |
| Glas Glasreiniger: | Mit einem weichen Tuch reinigen. Kei- nen Glasschaber verwenden. |
| Bedienelemente Heiße Spüllauge: | |
| Mit einem feuchten Spültuch reinigen und einem weichen Tuch nachtrocknen. | |
| Stromschlaggefahr durch eindringende Nasse. | |
| Beschädigungsgefahr der Elektronik durch eindringende Nasse. | |
| Bedienelemente nie mit nassem Tuch reinigen. | |
| Keinen Edelstahlreiniger verwenden. | |

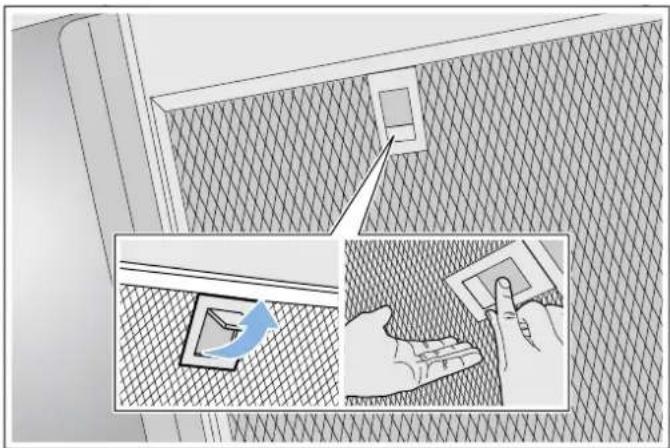

Metallfettfilter ausbauen
- Verriegelung öffnen und den Metallfettfilter herunterklappen. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
- Metalfettfilter aus der Halterung hersausnehmen.
Hinweise
Fett kann sich unter im Metallfettfilter ansammeln.
- Metallfettfilter waagerecht halten, um ein Abtropfen von Fett zu vermeiden.
Metalfettfilter reinigen
These Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
Brandgefahr!
Die Fettablagerungen im Fettfilter können sich entzünden. Fettfilter regelmäßig reinigen. Gerät nie ohne Fettfilter betreiben.
Hinweise
- Verwenden Sie keine aggressiven, säure- oder laugenhaltigen Reinigungsmittel.
Wir empfehlen, die Fettfilter alle zwei Monate zu reinigen.
Bei Reinigung der Metallfettfilter auch die Halterung der Metallfettfilter im Gerät mit einem feuchten Tuch reinigen.
Die Metallfettfilter konnen Sie in der Geschirrspulmaschine oder von Hand reinigen.
Von Hand:
Hinweis: Bei hartnackigem Schmutz können Sie einen speziellen Fettloser verwenden. Er kann über den Online-Shop bestellt werden.
Die Metallfettfilter in heiBer Spullauge einweichen.
Zur Reinigung eine Bürste verwenden und danach die Filter gut aussprülen.
Die Metallfettfilter auf einer saugfähigen Unterlage abtropfen lessen.
In der Geschirrspulmaschine:
Hinweis: Bei der Reinigung in der Geschirrspulmaschine konnen leichte Verfarbungen auftreten. Verfarbungen haben keinen Einfluss auf die Funktion der Metalfettfilter.
Haushaltsüblichen Geschirrreiniger verwenden.
Stark verschutzte Metallfettfilter nicht zusammen mit Geschirr reinigen.
Die Metallfettfilter locker in die Geschirrspulmaschine stellen. Die Metallfettfilter nicht einkommen.
■ Bei der Temperatureinstellung maximal 50^ wahlen.

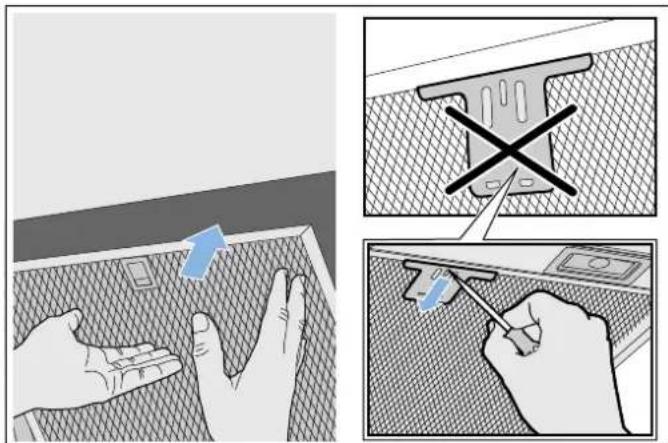

Metalfettfilter einbauen
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe tragen.
Hinweis: Alle zugänglichen Gehauseteile reinigen.
- Metallfettfilter einsetzen und Verriegelung einrasten. Dabei mit der anderen Hand unter den Metallfettfilter fassen.
Hinweis: Die korrekte Lage der Metallfettfilter beachten. - Falls der Metallfettfilter nicht korrekt eingesetzt wurde, die Verriegelung öffnen und den Metallfettfilter korrekt einsetzen.
Störungen, was tun?
Oft konnen Sie aufgetretene Störungen leicht selbst beheben. Bevor Sie den Kundendienst rufen, beachten Sie die folgenden Hinweise.
Stromschlaggefahr!
Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundendienst-Techniker darf Reparaturen durchführten und beschädigte Anschlussleitungen ausauschen. Ist das Gerät defect, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundendienst rufen.
Störungstabelle
| Störung mögliche Ursa-che | Lösung | |
| Gerät faktio-niert nicht | Stecker ist nicht eingesteckt | Gerät am Stromnetz anschließen |
| Stromausfall Prüfen, ob andere Kühengeräte Funktionie-ren | ||
| Sicherung defect | Im Sicherungskosten prü-fen, ob die Sicherung für das Gerät in Ordnung ist | |
| Die Beleuch-tung faktio-niert nicht. | Die LED-Leuch-ten sind defect. | Rufen Sie den Kunden-dienst. |
| Die Tastenbe-leuchtung funk-tioniert nicht. | Die Steuerein-heit ist defect. | Rufen Sie den Kunden-dienst. |
LED-Leuchten
Defekte LED-Leuchten * d funn nur durch den Hersteller, seinen Kundendienst oder einer konzessionierten Fachkraft (Elektroinstallatur) ausgetauscht werden.
Verletzungsgefahr!
Das Licht von LED-Leuchten ist sehr grell und kann die Augen schädigen (Risikogruppe 1). Nicht länger als 100 Sekunden direkt in die eingeschalteten LED-Leuchten schauen.
Kundendienst
Geben Sie beim Anrufitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD-Nr.) an, damit wir Sie qualifiziert betreiben konnen. Das Typenschild mit den Nummern finden Sie im Innenaum des Gerätes (dazu Metallfettfilter ausbauen).
Damit Sie bei Bedarf nicht langeuchen müssen, konnen Sie hier die Daten Ihres Gerätes und die Telefonnummer des Kundendienstes eintragen.
E-Nr.FD-Nr.
Kundendienst O
Beachten Sie, dass der Besuch des Kundendiensttechnikers im Falle einer Fehlbedienung auch während der Garantiezeit nicht kosten ist.
Die Kontaktdaten aller Länder für den nachstgelegen den Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.
Reparaturauftrag und Beratung bei Störungen
A 0810550533
D 089 54 020 755
CH 0848 840 040
Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen sicher, dass die Reparatur von geschulten Servicetechnikern durchgefuhrt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.
Zubehör
(nicht im Lieferumfang enthalten)
Hinweis: Diese Anleitung gilt für mehrere Gerätevarianten. Es ist möglich, dass Sonderzubehor aufgeführrt ist, das nicht auf Ihr Gerät zutriftt.
Hinweis: Beachten Sie die Montageanleitung im Zubehor.
Zubehor Bestellnummer
Starter Set fur Umluftbetrieb CZ5138X5

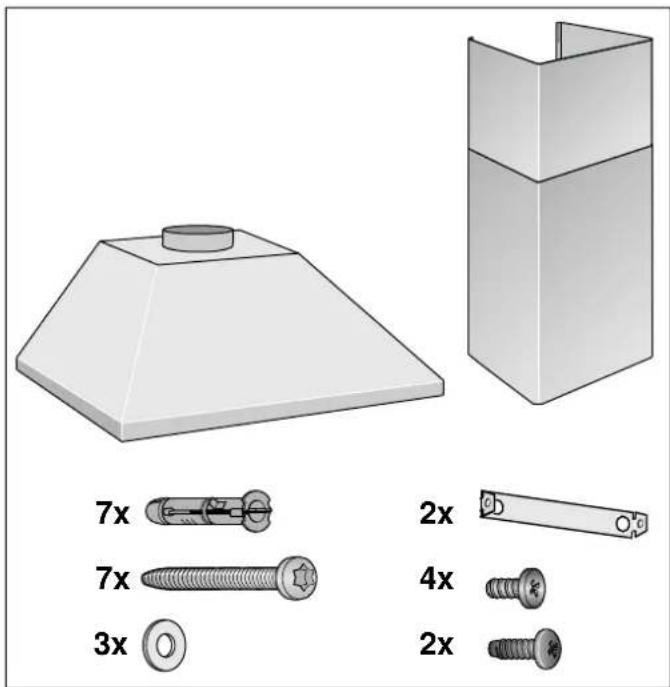

MONTAGEANLEITUNG
Dieses Gerat wird an der Wand installiert.
Fur zusätzliche Sonderzubehörteile (z. B. für Umluftbetrieb) die Dort beiliegende Installationsanleitung beachten.
Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.
Wichtige Sicherheitshinweise
These Anleitung sorgfältig lesen. Nur dann konnen Sie Ihr Gerät sicher und richtig bedieren. Die Gebrauchs- und Montageanleitung für einen späteren Gebrauch oder für Nachbesitzer aufbewahren.
Das Gerät nach dem Auspacken prufen. Bei einem Transportschaden nicht anschlieben.
Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfrei Funktionen am Aufstellungssort verantwortlich.
Achtung!
Geräteschaden: Die Oberflächen des Gerätes sind empfindlich. Bei der Installation Beschädigungen vermeiden.

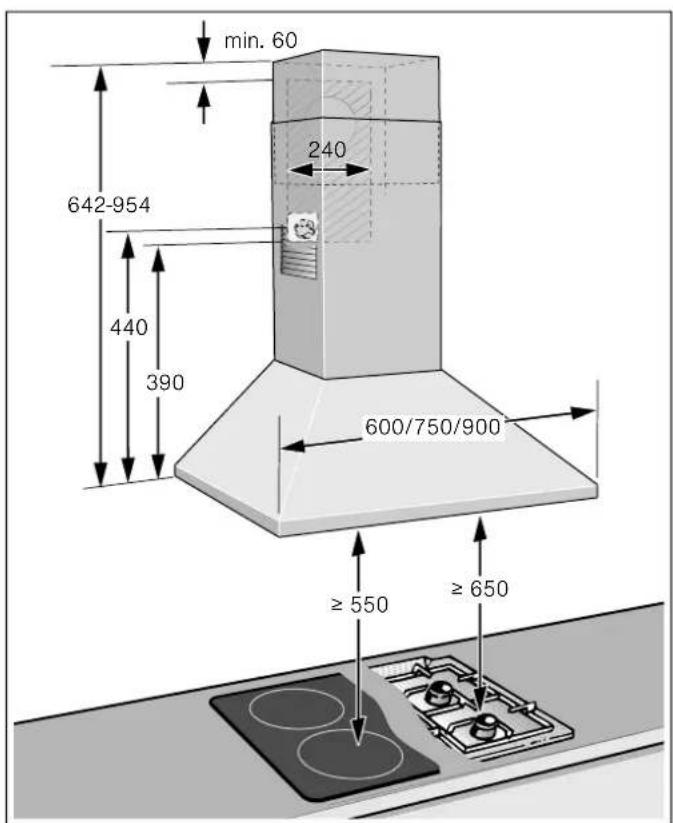

Die Breite der Dunstabzugshaube muss mindestens der Breite der Kochstelle entsprechen.
Für die Installation mösen die aktuell gültigen Bauvorschriften und die Vorschriften der örtlichen Strom- und Gasversorger beachtet werden.
Brandgefahr!
Die Fettablagerungen im Fettfilter konnen sich entzünden. Die vorgegebenen Sicherheitsabstände müssen eingehalten werden, um einen Hitfestau zu vermeiden. Beachten Sie die Angaben zu ihrem Kochgerät. Werden Gas- und Elektro-Kochstellen zusammen betrieben, gilt der größte angegebene Abstand.
Brandgefahr!
Die Fettablagerungen im Fettfilter konnen sich entszünden. In der Höhe des Gerätes nie mit offener Flamme arbeiten (z.B. flambi-eren). Gerät nur dann in der Höhe einer Feuerstätte für feste Brennstoffe (z.B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.
Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Die Abluft darweder in einen in Betrieb befindlichen Rauch- oder Abgaskamin, noch in einen Schacht, welcher der Entlüfung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Falls die Abluft in einen Rauch- oder Abgaskamin geführt werden soll, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.
Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.
Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie.
In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Kuche und den benachbarten Räumen Raumluft entzogen -ohne ausreichende Zuluft entstehen ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusückgesaugt.
Es mussDMAmer fur ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmauerkasten allein stelt die Einhaltung des Grenzwertes nicht sicher.
Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschliebare Öffnungen, z. B. in Turen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann.
Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Hauses beurteilen kann und ihren die passende Maßnahme zur Belüfung vorschlägt.
Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.
Lebensgefahr!
Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen. Bei Installation einer Luftung mit einer kamingebundenen Feuerstelle muss die Stromzuführung der Haube mit einer geeigneten Sicherheitsschaltung versehen werden.
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe trag.
Ist das Gerät nicht ordnungsgemäß befestigt, kann es herabfallen. Alle Befestigungselemente müssen fest und sicher montiert werden.
Das Gerät ist schwer. Zum Bewegen des Gerätes sind 2 Personen erforderlich. Nur geeignete Hilfsmittel verwenden.
- Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen. Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführten.
Stromschlaggefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig instal-lierte Schutzkontakt-Steckdose ange-schlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichbar ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektro-fachkraftarf die festverlegte elektrische Installation ausfuhren. Wir empfehlen einen Fehlerstromschutzschalter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installmentieren.
Stromschlaggefahr!
Unsachgemäß Reparaturen sind gefährlich. Nur ein von uns geschulter Kundenst-Technikerarf Reparaturen durchfuhren und beschädigte Anschlussleitungen austauschen. Ist das Gerät defekt, Netzsteckerziehen oder Sicherung im Sicherungskosten ausschalten. Kundenst rufen.
Erstickungsgefahr!
Verpackungsmaterial ist für Kinder gefährlich. Kinder nie mit Verpackungsmaterial speilen lässt.
Allgemeine Hinweise
Wand überprüfen
Die Wand muss eben, senkrecht und ausreichend tragfähig sein.
Die Tiefe der Bohrlocher muss der Länge der Schrauben entsprechen. Die Dubel mussen einen festen Halt haben.
Die beiliegenden Schrauben und Dubel sind fur massives Mauerwerk geeignet. Fur andere Konstruktionen (z. B. Rigips, Porenbeton, Poroton-Mauerziegel) müssen entsprechende Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40kg
Elektrischer Anschluss
Stromschlaggefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Das Anschlusskabel kann beschädigt werden. Anschlusskabel während der Installation nicht knicken oder einkommen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild auf der Oberseite des Gerätes.
Lange der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Stromschlaggefahr!
Die Trennung des Gerätes vom Stromnetz muss jederzeit möglich sein. Das Gerätarf nur an eine vorschrifsmäßig installierte Schutzkontakt-Steckdose angeschlossen werden. Wenn der Stecker nach dem Einbau nicht mehr erreichen ist, muss in der festverlegten elektrischen Installation eine Trennvorrichtung in den Phasen nach den Errichtungsbestimmungen vorgesehen werden. Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführten. Wir empfehlen einen Fehlerstromschutzschafter (Fl-Schalter) im Stromkreis der Geräteversorgung zu installmenten.
Installation
InstallationVBorbereiten
Achtung!
Stellen Sie safer, dass sich im Bereich der Bohrungen keine Stromleitungen, Gas- oder Wasserrohre befinden.

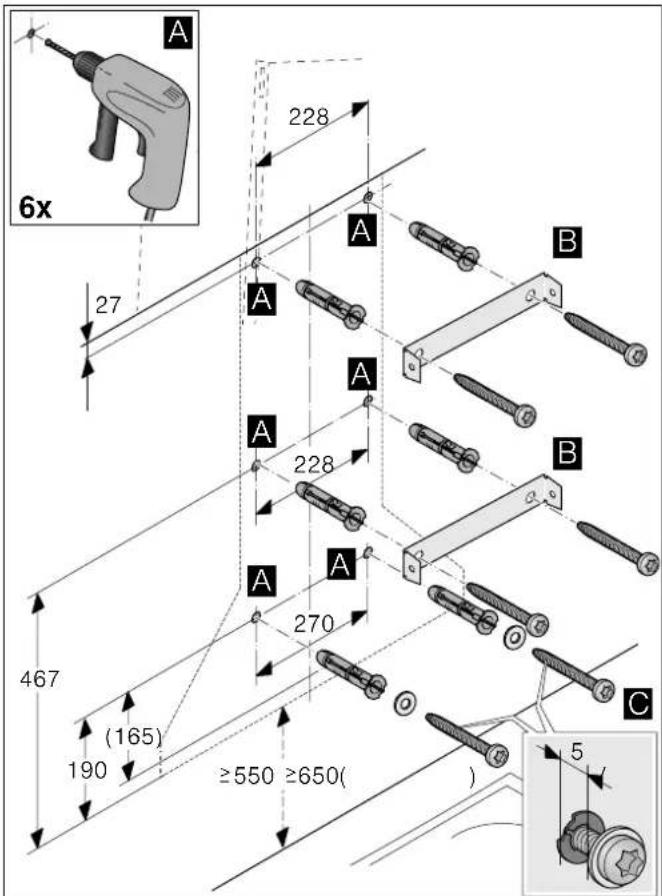

- Von der Decke bis zur Unterkante der Dunstabzugshaube eine senkrechte Mittellinie an die Wand zeichnen.
- Positionen für die Schrauben und die Kontur des Einhagebereiches anziehnen.
- Locher mit 8 mm und Bohrtiefe 80 mm bohren und die Düb wandbündig eindrücken. A
- Haltewinkel für die Kaminverblendung anschrauben. 8
5.2 Befestigungsschrauben mit Unterlegscheiben bis auf ca. 5 mm eindrehen.

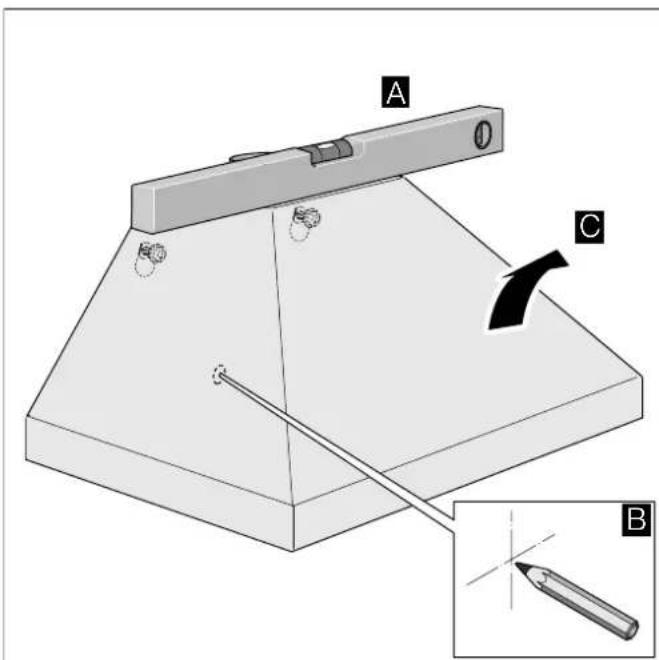

Installation
1.Gerat aufhängen und ausrichten. A
2. Die Bohrung für die Sicherungsschraube anziehnen. B
3. Gerät wieder abhängen.

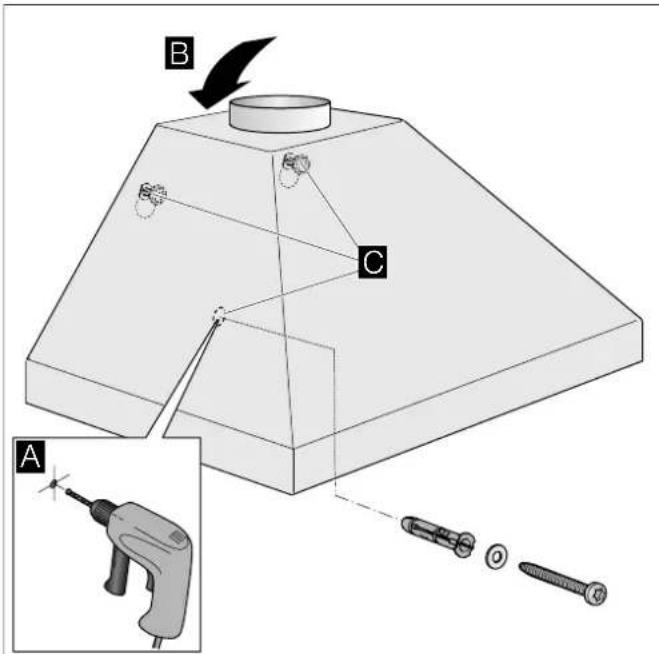

Gerat fertig installmenten
- Das Loch für die Sicherungsschraube 8 mm und Bohrtiefe 80 mm bohren und den Dubel wandbündig eindrücken. A
- Schutzfolie vom Gerat zuerst an der Rückseite und nach der Montage vollständig abziehen.
3.Gerat aufhängen. B - Sicherungsschraube - mit Unterlegscheibe - eindreten und alle Schrauben fest anziehen. C
Abluftleitung
Hinweis: Für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind, übernimmt der Hersteller des Gerätes keine Gewährleistung.
Das Gerät erreicht seine optimale Leistung durch ein kurzes, geradiniges Abluftrohr und einen möglichst großen Rohrdurchmesser.
Durch lange raue Abluftrohre, vile Rohrbogen oder Rohrdurchmesser, die kleiner als 150~mm sind, wird die optimale Absaugleistung nicht erreicht und das Luftergerausch wird lauter.
Die Rohre oder Schlauche zum Verlegen der Abluftleitung mussen aus nicht brennbarem Material sein.
Rundrohre
Es wird ein Innendurchmesser von 150 mm empfohlen, jedoch mindestens 120 mm.
Flachkanäle
Der Innenquerschnitt muss dem Durchmesser der Rundrohre entsprechen.
0 150 mm ca. 177 cm²
0 120 mm ca. 113 cm²
Flachkanäle sollenne keine scharfen Umlenkungen haben.
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einset- zen.
Gerät anschließen
Abluftverbindung herstellen
Hinweis: Wird ein Aluminiumrohr verwendet, den Anschlussbereich vorher glätten.
- Abluftrohr direkt am Luftstutzen befestigen.
- Verbindung zur Abluftöffnung herstellen.
- Verbindungsstellen geeignet abdichten.
Stromanschluss herstellen
- Netzstecker in die Schutzkontaktsteckdose stecken.
- Bei einem erforderlichen Festanschluss,itte die Hinweise im Kapitel Elektrischer Anschluss beachten.
Kaminverblendung montieren
Verletzungsgefahr!
Bauteile innerhalb des Gerätes konnen scharfkantig sein. Schutzhandschuhe tragen.

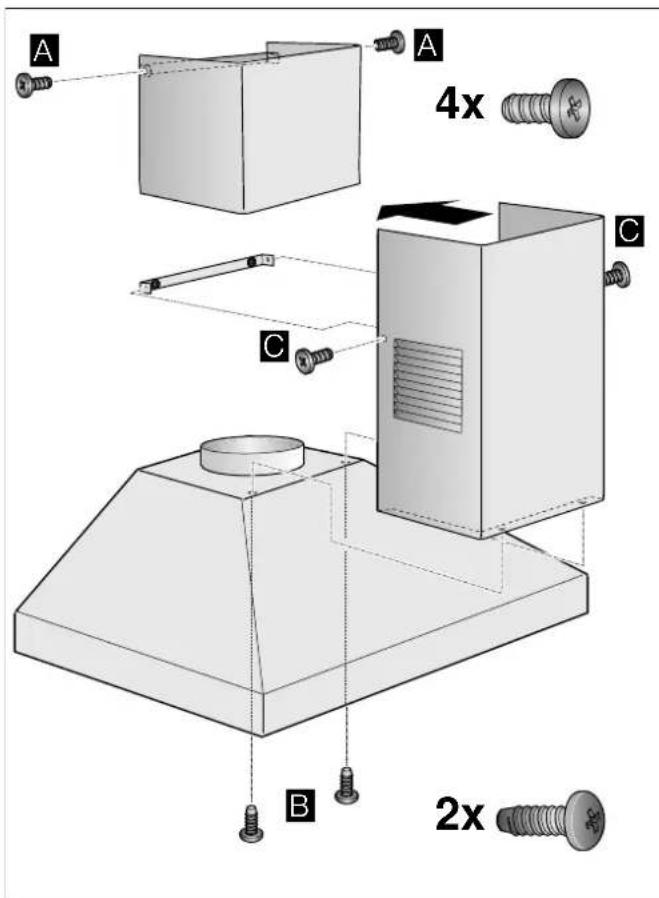

- Kaminverblendungen trennen.
Dazu das Klebeband abziehen - Schutzfolien an beiden Kaminverblendungen abziehen.
- Die obere Kaminverblendungen mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben. A
- Dieunte Kaminverblendungen auf dem Gerat aufsetzen und mit 2 langen Schrauben von unten am Gerat festschrauben. B
- Dieunte Kaminverblendung mit 2 kurzen Schrauben seitlich an den Haltewinkel schrauben. C
Hinweis: Vor dem Festschauben der 2 Schrauben die Kaminverblendung aussrichten.
en Table of contents
INSTRUCTION MANUAL. 14
Intended use 14
Teruggezogen verbrandingsgassen können leiden tot vergifting.
Teruggezogen verbrandingsgassen können leiden tot vergifting.
Constructa-Neff Vertriebs-GmbH
Carl-Wery-StraBe 34
81739Munchen
GERMANY
(970103)
