NRBD31ES1 - Kühlschrank PANASONIC - Kostenlose Bedienungsanleitung

Marke	Panasonic
Modell	NR-BD31ES1
Kategorie	Kühl-Gefrierkombination (Kategorie 7)
Energieeffizienzklasse	A+++
Jährlicher Energieverbrauch	154 kWh/Jahr
Nutzinhalt Kühlschrank	227 L
Nutzinhalt Gefrierschrank	95 L
Gefriersternzahl	Vier Sterne
Gefriervermögen	4,5 kg/24h
Lagerzeit bei Störung	30 h
Klimaklasse	SN-T (10°C bis 43°C)
Abmessungen (B x T x H)	600 mm x 650 mm x 1850 mm
Nettogewicht	73 kg
Nennspannung	220-230 V, 50 Hz
Kältemittel / Füllmenge	R600a / 78 g
Geräuschemission	40 dB
Innenbeleuchtung	LED
Besondere Funktionen	Super Cool, Fresh Case Feuchtigkeitskontrolle, Slide'N'Store-Ablage, FlexLift, Eiswürfelbereitung
Abtauen	Manuell für Gefrierfach, automatisch für Kühlfach
Pflege und Reinigung	Herausnehmbare Teile mit lauwarmem Wasser waschbar; keine scheuernden Reinigungsmittel verwenden

Häufig gestellte Fragen - NRBD31ES1 PANASONIC

Der Kühlschrank gibt ungewöhnliche Geräusche von sich, was tun?

Überprüfen Sie zunächst, ob das Gerät auf einem festen und ebenen Boden steht und ob ausreichend Platz vorhanden ist. Stellen Sie sicher, dass keine Gegenstände auf dem Gerät vibrieren. Einige Betriebsgeräusche sind normal (Anlaufen, Stoppen, Kältemittelzirkulation).

Warum läuft der Kompressor ununterbrochen?

Dies kann beim ersten Inbetriebnehmen passieren, wenn der Super Cool-Modus aktiviert ist, wenn die Türen häufig geöffnet werden oder wenn eine große Menge Lebensmittel eingelegt wurde. Auch hohe Raumtemperatur kann die Betriebsdauer verlängern.

An der Außenseite des Kühlschranks bildet sich Kondenswasser, ist das normal?

Ja, dies ist in sehr feuchten Räumen normal. Einfach mit einem trockenen Tuch abwischen. Das Gerät kann sich auch warm anfühlen, da das Wärmeabstrahlrohr Kondensation verhindert.

Der Kühlschrank kühlt nicht ausreichend, was ist zu überprüfen?

Überprüfen Sie die eingestellte Temperatur, direkte Sonneneinstrahlung oder Wärmequellen, den Abstand um das Gerät, die Häufigkeit des Türöffnens und den korrekten Türschluss. In der kalten Jahreszeit kann der Gefrierschrank schlecht kühlen: Stellen Sie die Temperatur auf 3°C oder weniger.

Wie taue ich den Gefrierschrank ab?

Aktivieren Sie den Super Cool-Modus 24 Stunden vorher, um die Lebensmittel zu kühlen. Dann leeren Sie den Gefrierschrank, ziehen Sie den Netzstecker und lassen Sie das Eis natürlich schmelzen. Verwenden Sie niemals scharfe Gegenstände oder Abtau-Sprays. Vor dem erneuten Einschalten gründlich trocknen.

Warum bildet sich im Inneren des Kühlschranks Kondenswasser?

Dies kann durch häufiges Öffnen der Tür, unvollständiges Schließen oder hohe Luftfeuchtigkeit verursacht werden. Mit einem trockenen Tuch abwischen. An der Rückwand kann sich Reif bilden, der später schmilzt – das ist normal.

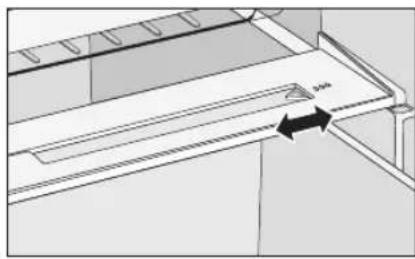

Wie stelle ich die Luftfeuchtigkeit im Fresh Case-Gemüsefach ein?

Verwenden Sie den Feuchtigkeitsregler am Fach: Drehen Sie ihn nach rechts für kleine Mengen Lebensmittel (weniger Feuchtigkeit), nach links für große Mengen (mehr Feuchtigkeit).

Die Gefrierschranktür ist schwer zu öffnen, warum?

Dies ist normal direkt nach dem Schließen aufgrund des Luftdruckunterschieds. Warten Sie einige Augenblicke und versuchen Sie es erneut. Es ist kein Funktionsfehler.

Wie reinige ich das Bedienfeld?

Verwenden Sie ein weiches, trockenes oder leicht angefeuchtetes Tuch. Verwenden Sie niemals chemische Lösungsmittel, da diese die Oberfläche beschädigen könnten.

Was tun bei Geruch im Kühlschrank?

Stellen Sie sicher, dass stark riechende Lebensmittel in luftdichten Behältern sind. Reinigen Sie die Innenflächen mit einem weichen, mit lauwarmem Wasser getränkten Tuch. Der Ionensilberfilter (Wasserstoff-Natrium-Silber-Zirkoniumphosphat) trägt zur Reduzierung von Bakterien und Gerüchen bei.

BEDIENUNGSANLEITUNG NRBD31ES1 PANASONIC

Wir danken Ihnen für den Kauf these Panasonic-Produkt.
Bitte lessen Sie die these Anweisungen vor der Benutzung these
Produktssorgfältig durch.itte bewahren Sie die these Anleitung fur
spätere Bezugnahme auf. Installationsanleitung enthalten.

C E

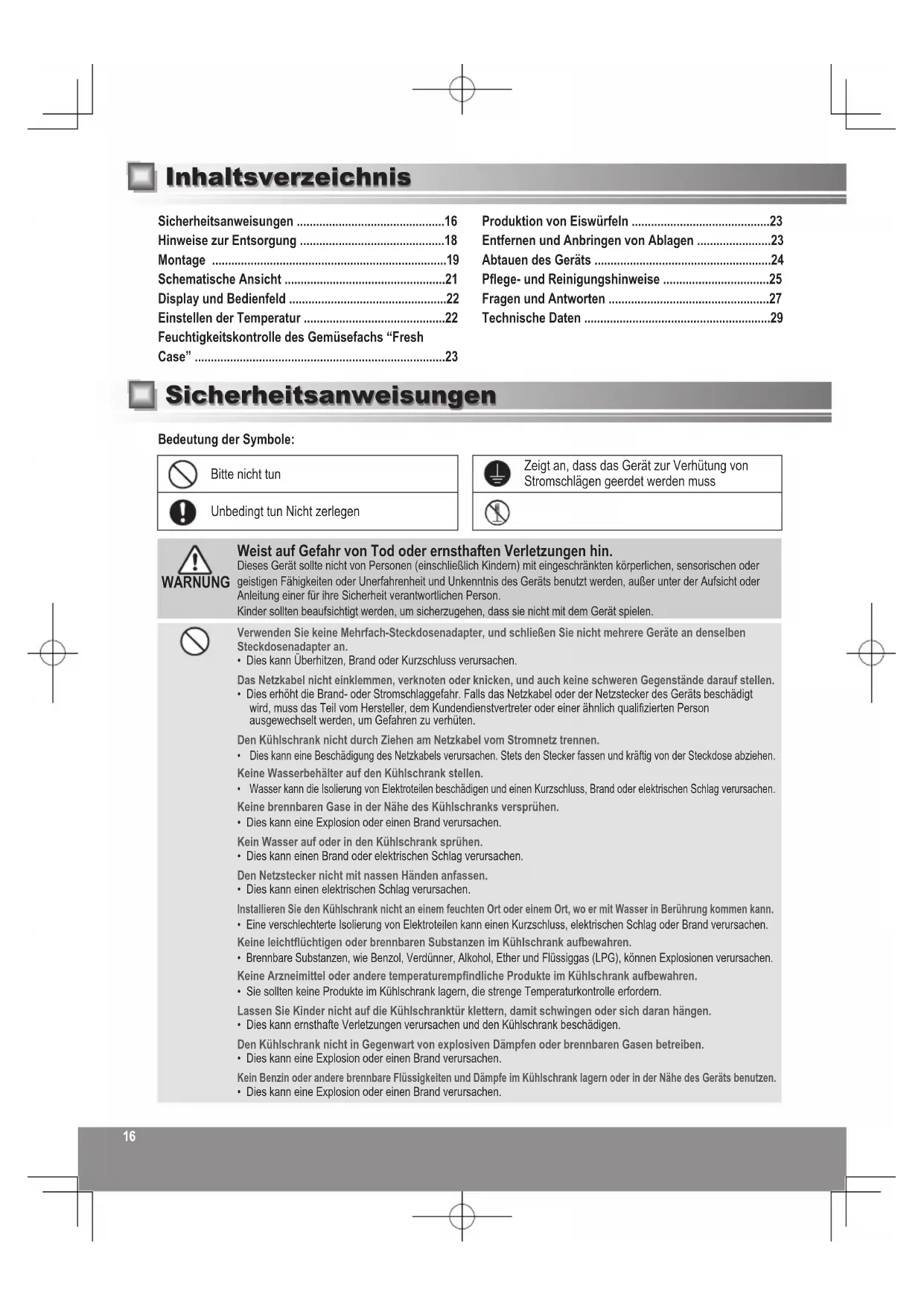

Contents

Sicherheitsanweisungen 16

Hinweise zur Entsorgung 18

Montage 19

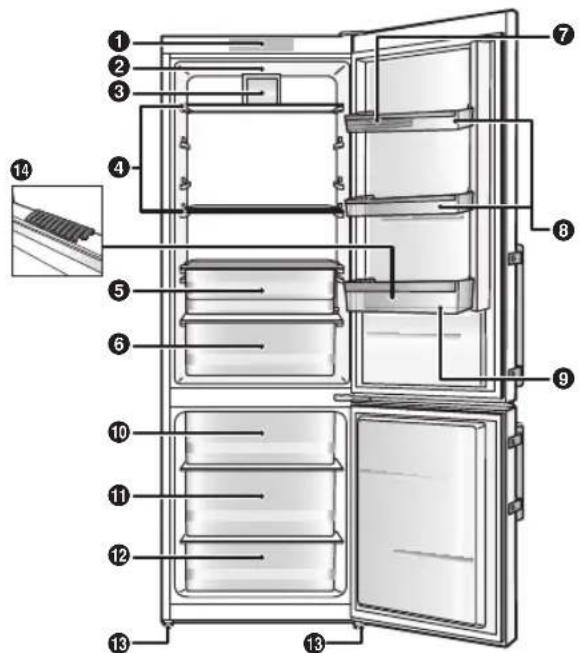

Schematische Ansicht 21

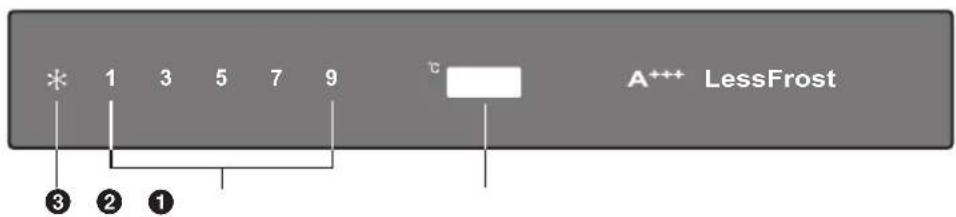

Display und Bedienfeld 22

Einstellen der Temperatur 22

Feuchtigkeitskontrolle des Gemüsefachs "Fresh

Case" 23

Produktion von Eiswürfeln 23

Entfernen und Anbringen von Ablagen 23

Abtauen des Geräts 24

Pflege- und Reinigungshinweise 25

Fragen und Antwerten 27

Technische Daten 29

Sicherheitsanweisungen

Bedeutung der Symbole:

Bitte nicht tun

Unbedingt tun Nicht zerlegen

Zeigt an, dass das Gerät zur Verhütung von Stromschlagen geerdet werden muss

Weist auf Gefahr von Tod oder ernsthaften Verletzungen hin.

Dieses Gerät sollte nicht von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten oder Unerfahrenheit und Unkenntnis des Geräts benutzt werden, außer unter der Aufsicht oder Anleitung einer für ihre Sicherheit verantwortlichen Person.

Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerat speien.

Verwenden Sie keine Mehrfach-Steckdosenadapter, und schlieben Sie nicht mehrere Geräte an denselben Steckdosenadapter an.

• Dies kann Überhitzen, Brand oder Kurzschluss verursachen.
  Das Netzkabel nicht einklemmen, verknoten oder knicken, und auch keine schweren Gegenstände darauf auf stellen.
• Dies erhöht die Brand- oder Stromschlaggefahr. Falls das Netzkabel oder der Netzstecker des Gerats beschädigt wird, muss das Teil vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhufen.

Den Kuhlschrank nicht durch Ziehen am Netzkabel vom Stromnetz trennen.

• Dies kann eine Beschädigung des Netzkabels verursachen. Stets den Stecker fassen und kraftig von der Steckdose abziehen.
  Keine Wasserbehälter auf den Kühlschrank stellen.
• Wasser kann die Isolierung von Elektroteilen beschädigen und einen Kurzschluss, Brand oder elektrischen Schlag verursachen.

Keine brennbaren Gase in der Nähe des Kühlschranks versprühen.
- Dies kann eine Explosion oder einen Brand verursachen.

Kein Wasser auf oder in den Kuhlschrank sprehen.
- Dies kann einen Brand oder elektrischen Schlag verursachen.

Den Netzstecker nicht mit nassen händen anfassen.
- Dies kann einen elektrischen Schlag verursachen.

Installieren Sie den Kühlschrank nicht an einem feuchten Ort oder einem Ort, wo er mit Wasser in Berührung kommt kann.
- Eine verschlechterte Isolierung von Elektroteilen kann einen Kurzschluss, elektrischen Schlag oder Brand verursachen.

Keine leichtflüchtigen oder brennbaren Substanzen im Kühlschrank aufbewahren.

• Brennbare Substanzen, wie Benzol, Verdünner, Alkohol, Ether und Flüssiggas (LPG), konnen Explosionen verursachen.
  Keine Arzneimittel oder andere temperaturempfindliche Produkte im Kühlschrank aufbewahren.
• Sie sollenne keine Produkte im Kühlschrank lagern, die strenge Temperaturkontrolle erfordern.

Lassen Sie Kinder nicht auf die Kühlschranktür klettern, damit schwingen oder sich daran hangen.
- Dies kann ernsthafte Verletzungen verursachen und den Kuhlschrank beschädigen.

Den Kühlschrank nicht in Gegenwart von explosiven Dampfen oder brennbaren Gasen betrieben.
- Dies kann eine Explosion oder einen Brand verursachen.
Kein Benzin oder andere brennbare Flüssigkeiten und Dampfe im Kühlschrank lagern oder in der Näre des Geräts benutzten.
- Dies kann eine Explosion oder einen Brand verursachen.

Sicherheitsanweisungen (Fortsetzung)

-WARNING: Keine mechanischen Vorrichtungen oder andere Mittel außer den vom Hersteller empfohlenen verwenden, um den Abtauvorgang zu beschleunigen.

• Dies kann eine Beschädigung der Innenteile des Kühlschranks verursachen oder zu einer Explosion führen.

-WARNUNG: Keine Elektrogeräte außer den vom Hersteller empfohlen in den Lebensmittelfächern des Geräts benutzen.

• Dies kann eine Explosion oder einen Brand verursachen.

-WARNING: Achten Sie darauf, dass der Kältemittelkreis nicht beschadigt wird.

• Dies kann eine Explosion oder einen Brand verursachen.

-WARNUNG: Öffnen Sie nicht die Abdeckung der LED-Leuchte im Inneren des Kühlschranks.

• Es besteht Stromschlaggefahr. Wenn die LED-Leuche nicht korrekt arbeitet, muss sie vom Hersteller, dem Kundendienstvertreter oder einerähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.

Versuchen Sie nicht, den Kühlschrank selbst zu zerlegen, zu reparieren oder zu modifizieren.

• Sie konnten sich selbst oder andere mit Verbrennungen oder elektrischen Schlägen verletzen oder den Kühlschrank beschädigten. Falls Ihr Gerat Änderungen oder Reparaturen besteht, konsultieren Sieitte ein autorisiertes Kundenzentrum.

Vergewissern Sie sich, dass der Kühlschrank an eine geerdete Netzsteckdose angeschlossen ist. NICT an eine nicht geerdete Netzsteckdose anschließen.

• Ein Kurzschluss kann einen elektrischen Schlag verursachen.

Sicherstellen, dass Netzkabel und Netzstecker nicht zerquetscht oder beschädigt werden.

• Ein beschädigter Netzstecker bzw. ein beschädigtes Netzkabel kann einen Kurzschluss, Brand oder elektrischen Schlag verursachen.
• Falls das Netzkabel beschädigt wird, muss es vom Hersteller, dem Kundendienstvertreter oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu verhüten.
• VERSUCHEN SIE NICT, DAS KABEL SELBST AUSZUWECHSELN.

Die Steckerstifte vor dem Anschlieben an die Stromversorgung von Schmutz oder Staub saubern.

Staubablagerungen auf dem Stecker können, besonders bei feuchten Bedingungen, einen Isolationsausfall verursachen. Dies kann zu einem Kurzschluss, Brand oder elektrischen Schlag führen. Ziehen Sie das Netzkabel ab und wischen Sie es mit einem trockenen Tuch ab. Verwenden Sie keinesfalls ein nasses oder feuchtes Tuch.

Das Gerät so an die Steckdose anschließen, dass einwandfrei Anschluss gewährleistet ist.
- Ein lockerer Netzstecker kann einen Brand oder elektrischen Schlag verursachen.

Den Kuhlschrank in gut belufteter Umgebung installieren.

• Je mehr Kältemittel in einem Gerät vorhanden ist,esto greater solte der Aufstellungsraum sein.Solle Kältemittel auslaufen, wenn sich das Gerät in einem kleinen Raum befindet,ist die Entstehung von brennbaren Casen wahrrscheinlicher.Dies kann einen Brand oder eine Explosion verursachen.As Richtlinie wird fur jeweils 8g Kältemittel mindestens 1m^3 Raum benotigt. Das Datenschild im Inneren des Gerats gibt an,wie kältemittel Ihr Kuhlschrank enthalt.
  Das im Kühlschrank verwendete Kaltemittel (R600a) und die im Isoliermaterial (Cyclopentan) enthaltenen Gase sind brennbar. Sie erfordern außer dem spezielle Entsorgungsverfahren.
• Vergewissem Sie sich vor der Entsorgung des Gerats, dass keines der Rohre auf der Rückseite beschadigt ist.
  Kältemittel- oder Gaslecks können einen Brand oder eine Explosion verursachen.

Vor der Reinigung und Wartung den Netzstecker des Kuhlschranks abziehen.
- Nichtbeachtung kann zu einem elektrischen Schlag führen.

Falls Sie einen Brandgeruch feststellen oder Rauch aus dem Kühlschrankkommen sehen,ziehen Sie sofort das Netzkabel ab, und konsultieren Sieitte ein autorisertes Kundenzentrum.
- Nichtbeachtung kann zu Feuer oder einem elektrischen Schlag führen.

-WARNING:

Halten Sie die Luftungsöffnungen im Gerätegehause bzw. in der Einbaustruktur frei von Hindernissen.
- Nichtbeachtung kann zu Feuer oder Explosion führen dasich das Kältemittel nicht verteilen kann, wenn es ausläuft.

!ACHTUNG

Weist auf die Gefahr von Verletzungen oder Sachschäden hin.

Keine Flaschen oder Behälter aus Glas in den Gefrierraum legen.
- Wenn der Inhalt gefriert, kann das Glas brechen.
Berühren Sie die Innwände des Gefrierraums oder die eingelagerten Waren nicht mit nassen Händen.
- Ihr Haut kann an der Innenwand des Gefrierraums oder den eingelagerten Waren festfrieren.
Öffnen oder schlieben Sie die Turen nicht, indem Sie die Turgriffe mit beiden Händen fassen.
- Dies kann Verletzungen verursachen.

Sicherheitsanweisungen (Fortsetzung)

Vermeiden Sie bei einem Stromausfall halten.

• Dies kann zu einem Anstieg der Temperatur im Kühlschrank und zu Verderben der eingelagerten Lebensmittel führen.

Wenn Sie beabsichtigen, den Kühlschrank länger Zeit nicht zu benutzen, trennen Sie ihn vom Stromnetz.

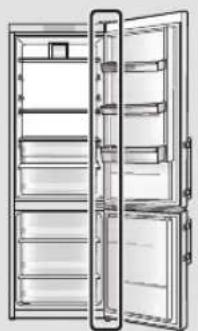

Achten Sie auch auf den Spalt zwischen der Kühraum- und Gefrierraumtur,** besonderss, wenn beiden gleichzeitig offen sind.

• Dies kann Verletzungen verursachen.

Achten Sie beim Öffnen des Kühlschranks darauf, dass Sie ihre Finger nicht an den "Klemppunkt" - Bereichen einklennen. Seien Sie besonderss vorsichtig, wenn Sie die Kühlaumtür öffnen, um den potenziellen Klemppunkt zwischen den Kühraum- und den Gefrierraumtären zu vermeiden.

• Dies kann Verletzungen verursachen.

Potenzieller Klemmpunkt

Hinweise zur Entsorgung

Entsorgung von Verpackungsmaterial

Stellen Sie sichere, dass alle Verpackungsmaterialien wie Kartons, Plastiktuten, Klebeband und Polystyrol unmittelbar nach dem Auspacken des Kühlschranks sieher entsorgt werden und außerhalb der Reichweite von Babys und Kleinkindern sind. Kinder sollenn niemals mit diesen Teilen玩游戏. Erstickungsgefahr!

Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit: Entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sichitte bei ihrem Fachhandler oder der Gemeindeverwaltung.

Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten (private Haushalte)

Dieses Symbol auf den Produkten und/oder Begleitdokumenten bedeutet, dass elektrische und elektronische Produkte nicht im allgemeinen Haushaltsmull entsorgt werden sollenn. Bringen Sie diese Produkte zur ordnungsgemäßen Behandlung, Wiederverwertung und Recycling zu

entsprechenden Sammelpunktten, wo sie kostenlos entgegenogenommen werden. In einigen Ländern werden die Produkte bei Erwerb eines entsprechenden neuen Produkts vom Handler entgegenommen.

Die ordnungsgemäß Entsorgung these Products tragt dazu bei, wertvolle Ressourcen zu sparen und negative Auswirkungen auf die menschliche Gesundheit und die Umwelt aufgrund von ungeeigneter Abfallbehandlung zu verhindern. Weitere Informationen zum nachstgelegen den Sammelpunkt erhalten Sie von ihren lokalen Behörden.

Die nicht ordnungsgemäß Entsorgung kann nach nationaler Gesetzgebung mit Strafe belegt sein.

Für geschäftliche Benutzer in der europäischen Union

Weitere Informationen zur Entsorgung von elektrischen und elektronischen Altgeräten wenden Sie sich an.
Hren Handler oder Zulieferer.

Informationen zur Entsorgung in Ländern außerhalb der europäischen Union

Dieses Symbol gilt nur in der europäischen Union.

Informationen zur ordnungsgemänen Entsorgung these Products erhalten Sie von ihren lokalen Behörden oder ihrer Handl.

Bevor Sie Ihr Altgerät entsorgen

Bitte befolgen Sie entweder die Entsorgungsanweisungen des Altgeräte-Herstellers oder die örtlichen Entsorgungsvorschriften für das Gerät. Sind diese nicht verfügbar, folgen Sieitte den dreinachstehenden Anweisungsschritten.

1. Den Netzstecker von der Steckdose abziehen.
2. Das Netzkabel abschreiben und mit noch angebrachte Netzstecker sichere entsorgen.

3. Vergewissem Sie sich, dass das Altgerät außer Reichweite von Kleinkindern ist, bis es abgeholt oder zu einem Recycling-Center gebracht wird.

4. Entfernen Sie samentliches Dichtungsmaterial von der Tur, und lessen Sie alle Regale und Schubladen eingesetzt. Dies soll verhindern, dass Kinder hineinklettern und eingeschlüssen werden.

Dieser Abschnitt erklart, wie Sie Ihr Gerät für Lärn-und Energiereduzierung und einen effizienten Betrieb aufstellen sollen.

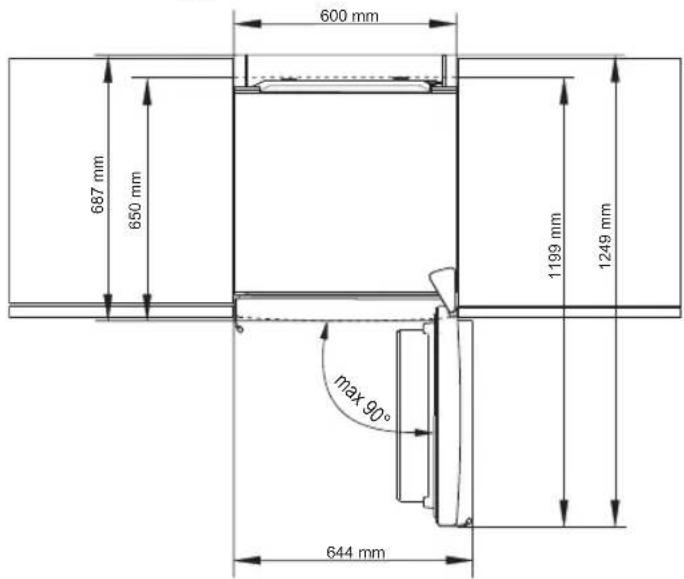

Maße

B600 x T650 x H1850 (mm)

Auspacken Ihres Gerates

Entfemen Sie jegliche Verpackungsmaterialien vom Gerät, wie Schaumabdeckungen und Klebebänder, die das Gerätezubehörinnen und außen schützen.

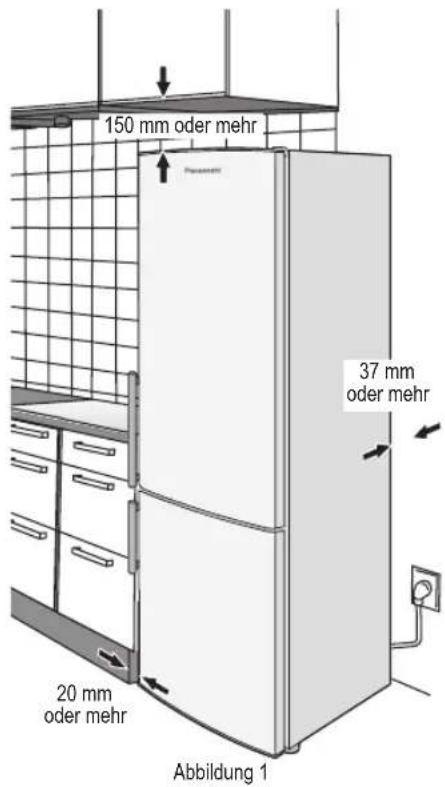

Die richtige Platzauswahl

Lüftung

Die Luft an der Rückwand des Geräts erwartt sich. Die erwartte Luft muss ungehindert abziehen konnen. Daher sollte das Gerät in einem gut gelufteten, trockenen Raum mit ausreichend Freiraum (siehe Abb. 1) stehen. Vergroßern Sie den Abstand, wenn eine Vibration zu horen ist.

Temperatur

Der Energieverbrauch und die effiziente Leistung des Gerätes wird durch die Umgebungstemperatur beeinflusst. Das Gerät solle also folgendermaßen aufgestellt werden:

• nicht in direkter Sonneneinstrahlung;
• nicht geben Heizungen, Herd oder anderen Wärmequellen;
• nur Dort, wo die Umgebungstemperatur der Klimaeinstufung entspricht, für die das Gerät bestimmt ist.itte schauen Sie hierfür in den Spezifikationsabschnitt für die Klimaeinstufung Ihres Gerätes.

Nivellierung

Stellen Sie das Gerät vorsichtig so auf, dass die Bodenoberfläche nicht beschädigt wird, und installmenten Sie es auf einem ebenen Boden, der stark genug ist, einen voll beladenen Kühlschrank zu trag.

Bei unebenem Boden verstellen Sieitte die vorderen FuBe durch
drehen,wie in der Abbildung 2 beschreiben.
Dadurch werden Vibrationen und stondere Gerausche verhindert.

Wenn das Gerät auf einem Teppich oder einen Vinylboden gestellt wird, legen Sie zuerst eine feste Platte auf den Teppich oder Boden. Dies verhindert Farbveränderung aufgrund von Erwärzung.

Kühlschranktür

!

Der Turanschlag kann von der rechten auf die linke Seite gewechselt werden, so dass die Turi sich in die entgegengesetzte Richtung öffnet. Wenn Sie dies wünschen, wenden Sie sich an den auf dem beigelegten Blatt aufgeführten Kundendienst, oder besuchen Sie unsere Website unter (http://panasonic.net).
Wenn Sie den Anschlag selbst umbauen, können w keine Gewährleistung übernehmen.

Abbildung 2

Montage (Fortsetzung)

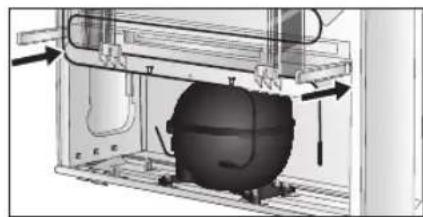

Installieren der Abstandstücke

Das Gerät wird mit zwei Abstandstücken geliefert, die am unteren Teil des Gehäuses montiert werden sollenen, um zu verhindern, dass das Gerät zu nah an die Wand geschoben wird. Das Gerät kann auch ohne die Abstandstücke aufgestellt werden; allerdings kann sich dadurch der Energieverbrauch erhöhen.

Reinigung

Nach der Montage reinigen Sie das Gerät mit warmen Wasser.

Anschlieben des Netzsteckers an die Netzsteckdose

Wenn das Gerat angeschlossen wird, werden einen Moment lang alle Symbole am Bedienfeld angezeigt. Danach erscheint der Startwert 5^ fur die Kuhlraumeinstellung.

Hinweise:

• In den Sommermonaten oder zu anderen Zeiten, in denen die RaumtemperaturHigher ist, kann der Kuhlvorgang länger dauern.
• Wenn Sie den Kühlschrank vom Stromnetz trennen müssen, warten Sie mindestens 10 Minuten, bevor Sieihn wieder anschlieben. Anderenfalls kann der Kompressor beschädigt werden.

Umgebungstemperatur

Die Klimaklasse finden Sie auf dem Typenschild auf der linken Seite des Kuhlschrankes. Sie gibt die Umgebungstemperatren an, bei denen das Gerät betrieben werden kann.

Klimaklasse Zulässige Umgebungsstemperatur
SN (subnormale) +10 °C zu 32 °C
N (normale) +16 °C zu 32 °C
ST (subtropische) +16 °C zu 38 °C
T (tropische) +16 °C zu 43 °C

Energiesparen

1. Den Kühlschrank in trockener, kühler und gut belufteter Umgebung installieren. Je niedriger die Umgebungstemperatur, doit hoher die Effizienz. (Maße und Abstand siehe Seite 19.)

2. Kombination von Schubladen und Böden für höchstes Volumen und energiesparendste Nutzung des Geräts.

3. Entfernen Sie die Gefrierfacher.

4. Schubladen und Böden im Kühlschrank an den im Abschnitt "Schematische Ansicht" (S.21) dargestellten Positionen anbringen.

5. Das Gerät nicht überfüllen, damit die Luft zirkulieren kann.

6. Das Gerät nur öffnen, wenn erforderlich und so kurz wie möglich.
7. Die Luftungsöffnungen am unteren Teil des Geräts mit einem Staubsauger reinigen usw. (Dabei damit die Gefriermittelleitung unter der Abdeckung nicht beschädigt werden.)
8. Im Super-Kuhlmodus ist der Energieverbrauch hoher.

Schematische Ansicht

Die nachstehende Abbildung basiert auf dem Modell NR-BD31ES1 und kann entsprechlich von Ihrem aktuellen Kuhlschrank sein.

Kühraumfach

Die Temperatur kann in einem Bereich von 1^ bis 9^ eingestellt werden.

Gekocht Speisen,
Getränke,
Eier, Kuchen,
Milchprodukte

Gefrierfach

Der Gefrierraum kann nicht separat auf eine gewünschte Temperatur eingestellt werden. Die Temperatureinstellung des Kuhlraums beinflusst die Temperatur des Gefrierschranks. Die Temperatur des Gefrierschranks falt, wenn die Temperatur des Kuhlraums unter dem empfohlenen Level eingestellt wird und steigt, wenn sie über dem empfohlenen Level eingestellt wird.

Gefrorenes Fleisch, Geflügel, Fisch, Eis

• Der Eierhalter 7 kann auch als Eisschale verwendet werden.

Die Höhe der Regale lassst sich wunschgemäß einstehen, ohne dass sie dazu aus dem Gerät entnommen werden müssen. Ziehen Sie die zwei Heibel auf beiden Seiten des Regals zu sich hin und bewegen Sie das Regal nach unter. Wenn Sie das RegalHigher anordnen möchten, können Sie dies tun, ohne die zwei Heibel zu losen.

1 Display und Bedienfeld
2 LED-Beleuchting des Kühlschrankinneren
3 Lüfter
4 "Slide'N'Store"-Glasboden
5 Kuhlfach

6 "Fresh Case"-Gemüsefach

1 Gefrierfach

Eierhalter

Gefrierfach

Hohenverstellbares Türegal "FlexLift"

FüBe

9 Flaschenregal

14 Flaschenverschluss

10 Gefrierfach

Hinweis:

• Sie können die Positionen für die Installation von Glasregalen und Türgalen verändern. Lassen Sie jedoch Vorsicht walten, da je nach Position der Fächer Lebensmittel und Getränke hersaufallen können, wenn die Türggeöffnet und geschlossen wird.
  -itte entfern oder beschädigen Sie die Lufterabdeckung nicht. Ein freiigender Lufter kann zu Verletzungen führen.
• Vermeiden Sie Zusammenstöße mit Personen oder Objekten in der Höhe, wenn Sie die Tür öffnen.

Display und Bedienfeld

1 Temperaturregelung und Taste für den Super-Kühlmodus
Kuhlraumtemperaturanzeige
Super-Kuhlmodusanzeige

Hinweise:

• Dieser Kühlschrank verwendet einen Mikroprozessor zur Steuerung der Temperatur. Die Temperatur im Kühlschrank variiert in Abhängigkeit von Faktoren wie Änderungen der Raumtemperatur, Häufigkeit des Öffnens und Schliebsens der Türen und Menge der im Inneren gelagerten Lebensmittel und Art und Weise der Lagerung.
  Die Kratzschutzfolie ist auf dem Bedienfeld aufgeklebt.

Einstellen der Temperatur

Um die Temperatur im Kühraumfach einzustellen, benutzen Sie Taste
- Drücken Sie Taste1, bis die gewünschte Temperatur eingestellt ist.
Die empfohlene Temperatur beträgt 5^
- Wenn die Temperatur des Raums, in dem das Gerät installiert ist, unter 16 °C fällt, kann es sein, dass der Gefrierraum nicht richtig Funktioniert.

In thisem Fall empfehlen wir, die Temperatur auf unter 3^ einzustellen.
- Wenn die Temperatur über einen längeren Zeitraum auf 1 °C eingestellt ist, können der Kühraum zu stark kühlen. In this fall sollen Sie die Temperatur higher einstellen.

Super-Kuhlmodus

Um den Super-Kuhlmodus zu aktivieren, drücken Sie Taste 1, bis das Symbol 3 aufleuchtet.

• Verwenden Sie diese Einstellung nach dem erstmaligen Einschalten des Geräts, vor der Reinigung oder 24 Stunden, bevör Sie eine große Menge an Lebensmitteln in den Gefrierraum legen.

Wenn der Modus nicht manuell ausgeschaltet wird, schaltet er sich automatisch nach zwei Tagen aus. Soltte der Kuhlraum zu stark kühlen, korrigieren Sie diesitte manuell.

Feuchtigkeitskontrolle des Gemüsefachs "Fresh Case"

• Der Behälter am Boden des Kühraums dient zum Unterbringen von Obst und Gemüse. Es bewahrt die Feuchtigkeit und verhindert, dass sie austrocknen.
  Lagem Sie die Lebensmittel in geeigneten Verpackungen, um zuverhindern, dass sie Gerüche abgeben oder aufnehmen. Der Behälter verfügt über einen integrierten Feuchtigkeitsregler, mit dem die Luftfeuchtigkeit entsprechend der gelagerten Lebensmittelmenge eingestellt werden kann.

Kleinere Lebensmittelmengen - den Steuerschieber nach rechts schiben.
Größere Lebensmittelmengen - den Steuerschieber nach links schiben.

Produktion von Eiswürfeln

Mit dem Eierhalter konnen Eiswurfel hergestellt werden.

Um Eiwurfel herzustellen, fullen Sie den Eierhalter mit Wasser und stellen Sie hin in den Gefrierraum. Nehmen Sie ihn Heraus, wenn die Eiwurfel fertig sind. Drucken Sie jeder Aushohlung des Eierhalters auf der Rückseite. Die Eiwurfel werden sich dann aus dem Eierhalter hersausliesen.

Entfernen und Anbringen von Ablagen

Kuhlschrank

Glasboden

Um einen Boden aus dem Kühlschrank zu entfemen, ziehen Sieihn bis zum Anschlag hersaus. Hebien Sie sie dann an der Vorderseite leicht an und ziehen Sie sie ganz hersaus.

Kuhlfach und "Fresh Case"-Gemüsefach

Ziehen Sie das Fach so welt wie möglich hersa. Hebben Sie es dann an der Vorderseite an und ziehen Sie es ganz hersa.

Türegale und Flaschenregal

Um ein Regal aus dem Gerät zu entfern, haben Sie es so welt wie möglich an und ziehen Sie es dann Heraus.

Gefrierraum

Die Schubfacher können nicht ganz herausgezogen werden. Um ein Schubfach aus dem Gerät zu entfern, öffnen Sie es, haben Sie es dann an der Vorderseite an undziehen Sie es hersaus. Nachdem Sie den Deckel entfernen, können Sie Lebensmittel im leeren Fach einlagern.

Abtauen des Geräts

Gefrierraum

Tauen Sie den Gefrierraum ab, wenn sich eine ca. 3-5 mm starke Frost- oder Eisschicht gebildet hat. Aktivieren Sie 24 Stunden vor dem Abtauen den Super-Kühlmodus, um die Lebensmittel zusätzlich zu kühlen (siehe Abschnitt „Einstellen der Temperatur").

Nehmen Sie nach thisem Zeitraum die Lebensmittel aus dem Gefrierraum und schützen Sie sie vor dem Auftbau. Ziehen Sie den Netzstecker aus der Steckdose.

• Verwenden Sie keine Abtau-Sprays, da diese Plastekte schmelzen halten oder ihre Gesundheit gefährden können.
• Verwenden Sie keine Messer oder andere scharfe Gegenstände zum Entfernen von Frost. Sie können eine Leitung des Kühlsystems beschädigen.
• Sobald der Frost schmilzt, sammeln sich Wasser und Eis in den unteren Fächern und Bereichen des Geräts.itte entfern den Sie es. Beim natürlichen Abtauen braucht es je nach Umgebungstemperatur etwas Zeit, bis der Frost schmilzt.
• Säubern und trocknen Sie das Geräteinnere.
• Stecken Sie den Netzstecker in die Steckdose und warten Sie, bis das Innere des Geräts ausreichend gekühlt ist, bevör Sie die Lebensmittel wieder im Gefrierraum lagern.

Kuhlschrank

Der Kühlschrank muss nicht abgetaut werden, da das Eis an der inneren Rückwand automatisch abtaut.

Angesammeltes Eis schmilzt, wenn die Kompressoreinheit nicht aktiv ist.

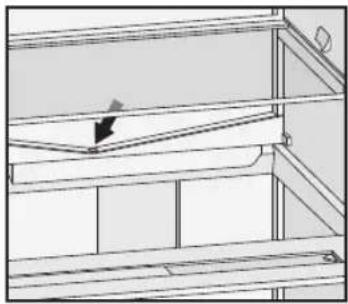

Tropfen werden durch eine Öffnung in der Rückwand des Kühlschranks in einen Wasserbehälter über dem Kompressor geitet und verdunsten Dort.

Falls sich übermäßig Eis an der Rückwand im Kühlschrankinneren ansammelt (3-5 mm), schalten Sie das Gerät aus und tauen Sie es manuell ab.

Pflege- und Reinigungshinweise

Täglichs Reinigen

Reinigen Sie die Teile mit einem trockenen Tuch.

Orte, die leicht verschmutzt werden

Turdichtungsöffnung

Bei Verschmutzung kann die Dichtung leicht beschädigt werden und die Kaltluft kann entweichen.

Flaschenhalter

Bei der Ansammlung von Schmutz und Flüssigkeiten reinigen Sie diese davon.

Ziehen Sie jährlich den Netzstecker und entfern den Sie die Regale zur Reinigung.

Teile die mit Wasser gereinigt werden konnen

Kuhlschrank Gefrierraum

• Glasboden
  Turregale
• Flaschenregal
  Eierhalter
  Kuhlfach
  "Fresh Case"-Gemüsefach

Gefrierfacher

Hinweis:

• Verwenden Sie keine agressiven Reinigungsmittel wie z.B. Natriumbikarbonat, da diese die Kunststoffoberfläche beschädigen können.

Reinigung des Bedienfelds

Das Bedienfeld besteht aus speziellen Materialien. Um die Oberfläche gegen Beschädigungen zu schützen, reinigen Sie es nicht mit chemischen Lösungsmitteln. Stattdessen reinigen Sie es mit einem trockenen oder einem leicht feuchten Tuch.

Reinigung des Gerätegehäuses

Reinigen Sie das Gehäuse des Gerätes mit einem in warmen Wasser getauchten weichen Tuch. Wenn Flecken nicht entfern't werden können, verwenden Sie neutrale Kuchenreinigungsmittel und wischen Sie es mit einem in warmen Wasser getauchten sanften Tuch ab. Wischen Sie alle Wassertropfen mit einem trockenen Tuch ab.

Reinigungshinweise

Reinigen Sie kein Geräteil mit den folgenden Stoffen:

• Alkalische oder schwach alkalische Reinigungsmittel These Stoffe konnen die Kunststoffe poros und brüchig machen.
  Reibender Staub, Seifenpulver, Erdöl, heiBes Wasser, Kuchenreinigungsburste, Sauerungsmittel, Benzin, Lösungsmittel, Alkohol, usw. These Stoffe konnen die lackierte Oberflache und Kunststoffeile beschädigen.

Stellen Sie safer, dass Ölflecken entfern werden. Es kann die Kunststoffe porös und brüchig machen.

Pflege- und Reinigungshinweise (Fortsetzung)

Wartungskontrolle

• Ist das Anschlusskabel beschädigt?
  Wird der Netzstecker heiß?
• Ist der Netzstecker komplett in der Steckdose eingesteckt?

Wenn das Netzkabel beschädigt ist, wenden Sie sich an ein autorisiertes Kundendienstzentrum. Ersetzen Sie es NICTH selbst!

Lange Nichtbenutzung

Wenn Sie beabsichtigen, den Kühlschrank länger Zeit nicht zu benutzen, trennen Sie hin wie oben beschreiben vom Stromnetz, und reinigen Sie den Stecker wie oben erlautert. Lassen Sie die Turen 2 - 3 Tage lang geöffnet. Dadurch kann der Innenaum vollständig austrocknen, und Geruchs- und Schimmelbildung wird vorgebeugt.

Schalten Sie den Kühlschrank hierfür nicht ab. Das kann die Lebensdauer des Kühlschrankses beeinträchtigen.

Kuhlschrank

• Ein Abfluss und eine Öffnung für Schmelzwasser befinden sich unter der inneren Kühlplatte. Der Abfluss und die Öffnung dürfen nicht verstopf sein. Kontrollieren Sie sie regelmäßig und saubern Sie sie gegebenenfalls (z.B. mit einem Strohhalm).

Gefrierraum

• Frost oder Eis mit 3-5 mm Dicke erhöht den Energieverbrauch und sollene regelmäßigen外来. Verwenden Sie keine scharfen Gegenstände, Lösungsmittel oder Sprays.

Vor dem Transport beachten

① Entfernen Sie jegliche Lebensmittel, Wasser und Eiswürfel aus dem Kühlschrank.
② Ziehen Sie den Netzstecker.
③ Hebien Sie die verstelltbaren Füsse. (Lagen Sie eine Schutzplatte auf den Boden, wenn dieser leicht verkratzt werden kann.)
④ Ziehen Sie den Kühlschrank an sich.
⑤ Nehmen Sie das Wasser aus dem Verdunstungskessel beispissewimer einem Tuch auf.

(Unten hinten am Kuhlschrank)

Beim Transport beachten

Das Gerät sollte von zwei oder mehr Personen getragen werden.

① Schrauben Sie die verstellbaren Fußrein.
② Halten Sie die verstellbaren FuBe und die Ecken fest. Siehe Abbildung.

Hinweis:

• Tragen Sie das Gerät nicht liegend oder durch Festhalten derTür. Transportieren Sie den Kühlschrank stets in normaler aufrechter Position.

Sichern Sie die Turen mit Klebeband.

Fragen und Antwerten

Wenn Sie das Gefühl haben, dass der Kühlschrank nicht ordnungsgemäß Funktioniert, überprüfen Sie zuerst die folgenden Punkte. Falls die Störung bestehen bleibt,ziehen Sie den Netzstecker ab,und wenden Sie sich an ihren Fachhändler oder autorisierten Servicehändler.

Allgemeines

Sie horen ungewöhnlicheGerausche vom Kühlschrank.	· Ist der Kühlschrank auf stablem und ebenen Boden installiert worden?· Sind ausreichende Abstände um den Kühlschrank vorhanden?· Vibrierten irgendwelche Gegenstände auf dem Kühlschrank?· Die Erzeugung von Geräuschen beim Starten oder Stoppen desKühlschrankbetriebs ist normal.
Sie horen ein Geräusch, nachdem sichder Kompressor abgeschäftet hat.	· Dies ist normal und wird oft durch das zum Kompressor zurückfließenendeKältemittel verursacht.
Sie horen ein Geräusch, nachdemSie die Tür geöffnet odergeschlossen haben.	· Dies ist normal und ist auf den Luftdruckunterschied zwischen der Innen- undAußenseite des Kühlschranks zurückzuführen.
Sie horen das Geräusch eines Luft-oder Wasserflusses, nachdem Siedie Tür geöffnet haben.	· Dies wird durch das in den internen Rohrleitungen fließende Kältemittelverursacht.
Sie horen ein anhaltendeswimmerndes Geräusch.	· Dieses Geräusch ertont, während der Kaltluft-Umwälzfufter lauft.
Der Kompressor ist ziemlich laut.	· Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?In diesen Fällen arbeitet der Kompressor auf Hochtouren, weshalb es normalist, dass er mehr Geräusche erzeugt.
Der Kompressor lauft über einenlangen Zeitraum.	· Wenn der Netzestecker zum ersten Mal angeschlossen worden ist, lauft derKompressor länger als gewöhnlich, um den Innenaum des Kühlschranksabzukühlen, bis die eingestillten Temperaturen erreicht werden.Wurde der Super-Kühlmodus eingestellt?· Sind die Türen oft geöffnet und geschlossen worden? Sind die Türenvollkommen geschlossen?· Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?· Wenn sie Lebensmittel gleichzeitig im Kühlgerrat eingelagert werden, mussder Kompressor länger laufen.
Kondensation bildet sich an derAußenseite des Kühlschranks.	· Kondensation kann sich bilden, wenn die Luftfeuchigkeit im Raum hoch ist. Diesist durchaus normal. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Die Außenseite des Kühlschranksfuhltsich heißt an.	· Nach dem Einsatzten des Kühlschranks wird das Gerät möglicherweisewarm, bis der Innenaum ausreichend heruntergekühlt ist. Auch nach demHerunterkühlen der Fächer kann sich der Kühlschrank erwämen. Dies liegtam Betrieb der Wärmeleitung, mit der der Kühlschrank zur Vermeidung vonKondensation ausgestattet ist. Es handelt sich nicht um eine Fehlfunktion.
Die Tasten am Bedienfeld konnenicht betägt werden.	· Ist die Stromversorgung des Kühlschranks eingeschaltet?

Fragen und Antwerten (Fortsetzung)

Kuhlraum und Gefrierraum

Der Kühlraum (und der Gefrierraum) Funktioniert nicht.	Ist die Stromversorgung des Kühlschranks eingeschaltet?
Der Kühlraum (und der Gefrierraum) Funktioniert nicht zufrieden stellend.	Ist die eingestellte Temperatur zu hoch?Ist der Kühlschrank direktem Sonnenlicht ausgesetzt oder in der Höhe eines Heizkörpers aufgestellt?Sind ausreichende Abstände um den Kühlschrank vorhanden?Sind die Lebensmittel zu dicht zusammengepackt, oder ist die Raumtemperatur hoch?Sind die Türen oft geöffnet und geschlossen worden?Sind die Türen vollkommen geschlossen?Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.Während der kalten Jahreszeit oder bei niedriger Raumtemperatur kann es den Anschein haben, dass der Kühlschrank nicht kühlt.Bei niedriger Zimmertemperatur konne der Gefrierraum nicht richtig kühlen.In thisem Fall stellen Sie seine Temperatur auf 3 °C oder weniger ein.
Es besteht ein Unterschied zwischen der eingestellen und der tatsächlichen Temperatur.	Wenn warme Speisen in den Kühlschrank gestellt werden, steigt die Temperatur vorübergehend.
Lebensmittel im Kühlraum gefrieren.	Ist die eingestelle Temperatur für den Kühlaum zu niedrig? Oder ist der Super-Kühlmodus aktiviert?Befinden sich die Lebensmittel im hinteren Bereich des Kühraums?Der Bereich in der Höhe der Rückwand wird am kältesten, weshalb hier keine Lebensmittel eingelagert werden sollenen, die leicht gefrieren.
Kondensation bildet sich im Kühlraum und in den Schubladen.	Kondensation kann sich bilden, wenn die Tur oft geöffnet und geschlossen wird oder nicht vollständig geschlossen worden ist, oder wenn die Luftfeuchigkeit im Raum hoch ist. Wischen Sie das Kondensat mit einem trockenen Tuch ab.
Kondenswasser setzt sich an den Innenwänden des Kühlschranks ab (Innenflicher)	Kondenswasser entsteht bei erhöhten Temperatur, wenn die Tur längerere Zeit geöffnet war, wenn die Tur wiederholt geöffnet und geschlossen wird oder in ähnlichen Situationen. Da außer dem der Kondensator die hintere Oberfläche der Innenflicher ist, kann darauf Frost entstehen, schmelzen und zu Kondenswasser werden. Dies ist jederheit keine Fehlfunktion.
Die Gefrierraumtür{lassst sich schwer offen.	Es kann sein, dass sich die Tur manchmal schwer offen{lssst, wenn sie gerade geschlossen wurde.Der Luftdruckunterschied zwischen dem Innenraum und der Außenseite des Gefrierraums kann manchmal dazu führten, dass sich die Gefrierraumtür nur schwer offen{lssst. Warten Sie einen Augenblick, und versuchen Sie dann erneut, die Tur{lssst.
Es riecht unangenehm im Kühlschrank.	Sind stark riechende Lebensmittel vor der Einlageierung im Kühlaum versiegelt worden?Bewahren Sie die Lebensmittel in einen versiegelten Behälter auf.Gerüche konnen an den Oberflächen des Kühlschrank-Innenraums haften.Wischen Sie die Oberflächen mit einem weichen Tuch ab, das Sie in lauwarmes Wasser getaucht haben.

Dieses Symbol dient dazu, Anwender fur wichtige Informationen an die Bedienungsanleitung oder Broschuren zu verweisen.

In thisem Kuhlschrank ist ein Filter eingebaut, der als Biozid gilt.

Der Filter selbst enthalt eine Substanz mit Silberionen, welche die in der Luft innerhalb des Kühlschranks enthalten den Bakterien neutralisiert und das Bakterienwachstum hemmt.

Wirkstoff: Silber-Natrium-Hydrogen-Zirkoniumphosphat

Technische Daten

Produktdatenblatt (EU Verordnung 1060/2010)
NAME DES LIEFERANTEN Panasonic
MODELLKENNUNG NR-BD31ES1-E NR-BD31EW1-E
KATEGORIE 7 (Kühl-Gefriergerät)
ENERGIEEFFIZIENZKLASSE A+++
JAHRLICHER ENERGIEVERBRAUCH 154 kWh/Jahr	*1
NETTOKÜHLVOLUMEN 227 L
NETTOGEFRIERVOLUMEN 95 L
STERNEKENNZEICHNUNG DES GEFRIERFACHS Vier-Sterne
ANGABE „FROSTFREI“ FÜR DIE BETREFPENDEN FÄCHER	-
TEMPERATURANSTIEGSZEIT 30 Stunden
GEFRIERVERMÖGEN 4,5 kg/24 Stunden
KLIMAKLASSE SN-T	*2
LUFTSCHALLEMISSIONEN 40 dB
Weitere Informationen
GESAMTBRUTTOVOLUMEN	326 L
GESAMTNETTOVOLUMEN	322 L
AUSSENMASSE BREITE x TIEFE x HÖHE	600 mm x 650 mm x 1850 mm
NETTOGEWICT	73 kg
NENNSPANNUNG	220 V - 230 V
NENNFREQUENZ	50 Hz
KÜHLMITTEL/LADUNG	R600a/78 g
GEBLASEMITTEL	Cyclo-Pentan

Hinweise:
1 Der Energieverbrauch pro Jahr basiert auf den Standardstestergebnissen für 24 Stunden gemäß EN153.
Der tatsächliche Energieverbrauch weicht je nach Verwendung und Standort des Geräts ab.
Der Energieverbrauch bei Verwendung unterscheidet sich je nach Aufstellungsord des Geräts, Temperatureinstellung der einzelnen Bereiche, Umgebungstemperatur und Luftfeuchtigkeit, Häufigkeit des Öffnens/Schliebens der Turen, Volumen und Temperatur der Lebensmittel und Verwendungsweise des Geräts.
Zulässige Umgebungstemperatur: 10^ bis 43^

Bei vollständig geöffneten Turen

Table des matieres
