Produkttyp	HDBaseT-Sender für Projektor
Marke	Epson
Modell	Pro L1715S
Abmessungen (L x H x T)	102 x 25 x 102 mm
Gewicht	Ca. 280 g
Stromversorgung	Netzadapter 100-240 V AC ±10% 50/60 Hz, Ausgang 11 V DC
Leistungsaufnahme im Betrieb	6 W
Leistungsaufnahme im Standby	0,48 W
Übertragungstechnologie	HDBaseT (bis zu 100 m)
HDMI-Eingang	1 x HDMI (HDCP-kompatibel, PCM-Audio)
HDBaseT-Anschluss	RJ45 (abgeschirmtes Cat5e/6-Netzkabel, max. 100 m)
LAN-Anschluss (Steuerung)	RJ45 (100Base-TX)
RS-232-Eingang	Mini D-Sub 9-polig (Stecker), gekreuztes Kabel max. 5 m
Kabelgebundener IR-Eingang	3,5-mm-Stereo-Ministecker, Kabel max. 20 m
Direkteinschaltfunktion	Ja (automatische Einschaltung beim Anschließen)
Automatischer Standby-Modus	Ja (umschaltbar über Sleep-Mode-Schalter)
Betriebstemperatur	+5 bis +35 °C
Lagertemperatur	-10 bis +60 °C
Betriebsfeuchtigkeit	20 bis 80 % (nicht kondensierend)
Mitgeliefertes Zubehör	Sender, Netzadapter, Netzkabel, Erdungsleiter
Wartung und Reinigung	Vor Reinigung vom Netz trennen; weiches, trockenes Tuch verwenden; keine Lösungsmittel verwenden
Sicherheit	Erdung erforderlich; Gehäuse nicht öffnen; angegebene Spannung einhalten
Ersatzteile und Reparierbarkeit	Epson-Service kontaktieren; nicht selbst reparieren
Allgemeine Informationen	Sender für Epson-Projektoren; basierend auf HDBaseT-Standard

Häufig gestellte Fragen - Pro L1715S EPSON

Welche Netzwerkkabel werden unterstützt?

Verwenden Sie ein gerades, abgeschirmtes Twisted-Pair-Kabel der Kategorie 5e oder 6. Überprüfen Sie dessen Eigenschaften vor dem Anschluss mit einem Tester.

Was ist die maximale Länge des HDBaseT-Kabels?

Die Übertragung ist mit einem geeigneten Netzwerkkabel bis zu 100 Meter (328 Fuß) möglich.

Wie schalte ich das Gerät automatisch ein?

Das Gerät unterstützt die Direkteinschaltfunktion: Es schaltet sich ein, sobald das Netzkabel angeschlossen wird.

Was tun, wenn kein Bild erscheint?

Überprüfen Sie, ob die Betriebsanzeige grün leuchtet, das HDMI-Kabel und das Netzwerkkabel korrekt angeschlossen sind und die HDMI-Quelle eingeschaltet ist. Starten Sie ggf. alle Geräte neu.

Warum ist das Bild unscharf?

Stellen Sie sicher, dass die Link-Anzeige grün leuchtet (korrekte Verbindung) und das Netzwerkkabel abgeschirmt ist (Cat5e/6). Überprüfen Sie auch die Erdung und dass das Kabel nicht an anderen Kabeln befestigt ist.

Wie behebe ich fehlenden HDMI-Ton?

Stellen Sie das Quellgerät auf den Ausgang PCM ein (Audioformat, das vom Sender unterstützt wird).

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie den Anschluss des IR-Kabels, die ID der Fernbedienung und des Projektors und dass die Fernbedienung von Epson ist.

Wie deaktiviere ich den automatischen Standby-Modus?

Stellen Sie den Sleep-Mode-Schalter auf [Disable], um die automatische Abschaltung nach 30 Minuten zu vermeiden.

Kann ich ein ungeschirmtes HDMI-Kabel verwenden?

Verwenden Sie für den HDMI-Eingang ein Standard-HDMI-Kabel mit einer maximalen Länge von 3 Metern. Es gibt keine spezifische Angabe zur Abschirmung für HDMI.

Was tun, wenn die RS-232-Kommunikation fehlschlägt?

Überprüfen Sie, ob die HDBaseT-Funktion am Projektor aktiviert ist, der Standby-Modus deaktiviert ist (Sleep Mode auf Disable) und Sie ein gekreuztes RS-232C-Kabel verwenden.

BEDIENUNGSANLEITUNG Pro L1715S EPSON

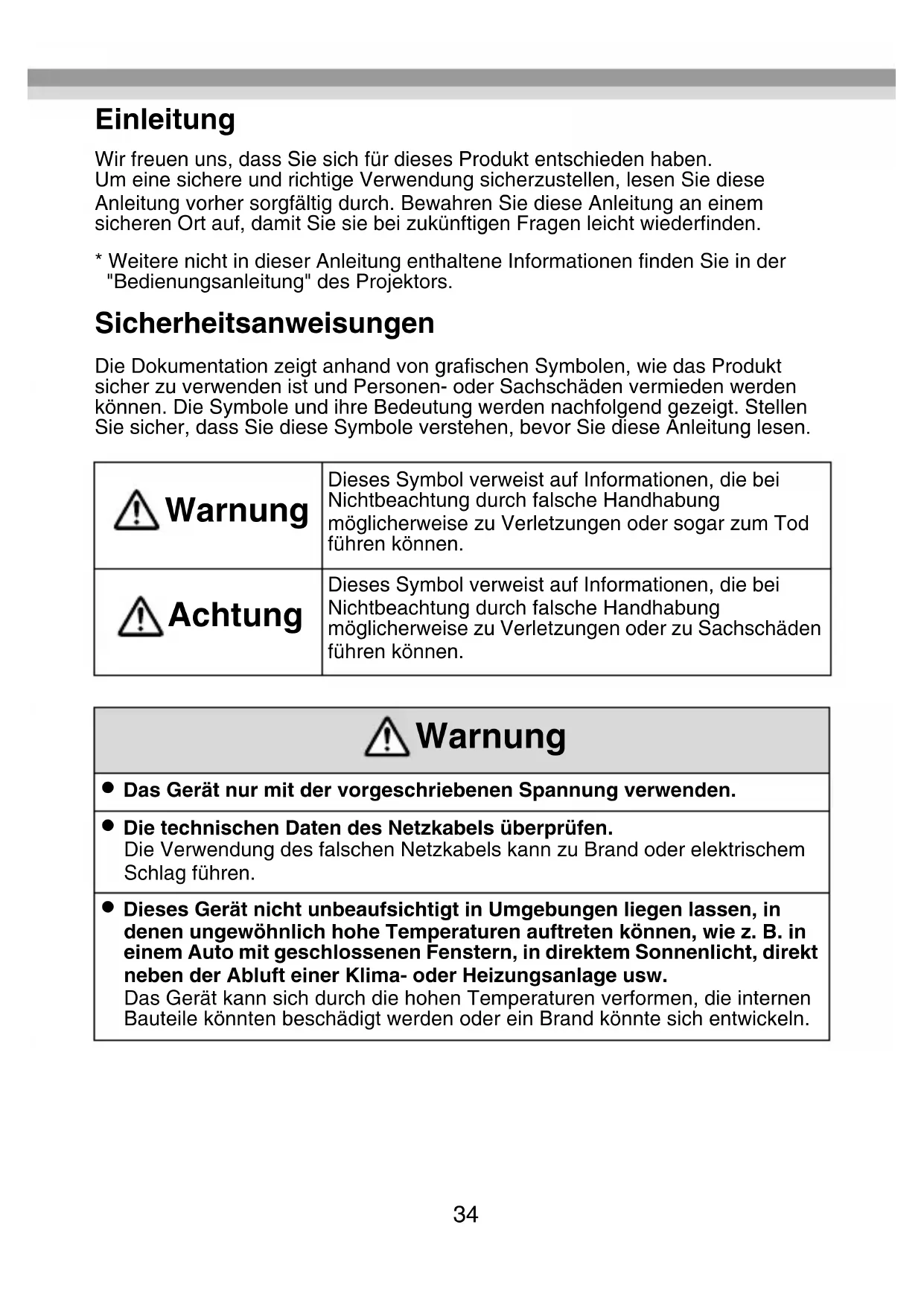

Bedienungsanleitung 34

Wir freuen uns, dass Sie sich für diesen Produkt entschieden haben. Um eine sichere und richtige Verwendung sicherzustellen,lesen Sie diese Anleitung vorher sorgfältig durch. Bewahren Sie diese Anleitung an einem sicheren Ort auf, damit Sie sie bei zukünftigen Fragen leicht wiederfinden.

• Weitere nicht in dieser Anleitung enthaltene Informationen finden Sie in der "Bedienungsanleitung" des Projekctors.

Sicherheitsanweisungen

Die Dokumentation zeigt anhand von grafischen Symbolen, wie das Produkt sicher zu verwenden ist und Personen- oder Sachschäden vermieden werden können. Die Symbole und ihre Bedeutung werden nachfolgend gezeigt. Stellen Sie safer, dass Sie diese Symbole verstehen, bevor Sie diese Anleitung lesen.

Warning	Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder)sogar zum Tod führen können.
Achtung	Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder zu Sachschäden führen können.

Warning

Das Gerät nur mit der vorgeschriebenen Spannung verwenden.

Die technischen Daten des Netzkabels überprüfen. Die Verwendung des falschen Netzkabels kann zu Brand oder elektrischem Schlag führen.

Dieses Gerät nicht unbeaufsichtigt in Umgebungen liegen setzen, in denen ungewöhnlich hohe Temperaturen auftreten konnen, wie z. B. in einem Auto mit geschlossenen Fenstern, in direktem Sonnenlicht, direkt darüber den Abluft einer Klima- oder Heizungsanlage usw. Das Gerät kann sich durch die hohen Temperaturen verformen, die internen Bauteile konnten beschädigt werden oder ein Brand konnte sich entwickeln.

• Mit dem Netzstecker vorsichtig umgehen.

Bei falscher Handhabung kann es zu Brand oder elektrischem Schlag kommt.

Bei der Handhabung des Steckers die folgenden Punkte beachten.

• Wandsteckdosen, Verlängerungskabel oder Mehrfachsteckdosen nicht überlasten.
• Wenn sich Fremdkörper, wie z. B. Staub, auf dem Stecker befinden, den Stecker nicht einstecken.
• Sicherstellen, dass der Stecker vollständig eingesteckt ist.
• Den Stecker nicht mit feuchten Handen ein- oder ausstecken.
• Den Stecker nicht durch Ziehen am Netzkabel ausstecken.

• Keine andere Stromversorgung (AC-Adapter) verwenden. Ausschließlich den mitgelieferten Adapter verwenden.

• Ein beschädigtes Netzkabel nicht verwenden.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Das Netzkabel nicht modifizieren.
• Keine schweren Gegenstände auf das Netzkabel stellen.
• Das Netzkabel nicht biegen, verdrehen und keiner übermögen Kraft aussetzen.

• Nicht geben einer Elektroheziehung verlegen.

• Dieses Gerät nicht in einer Umgebung installieren oder verwenden, in der es Feuchtigkeit oder Wasser ausgesetzt ist, wie z. B. im Freien, in der Höhe einer Badewanne oder Dusche usw.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Sicherstellen, dass diesen Gerät geerdet ist.

Den FG-Anschluss am Gerät mit einer Erdleitung verbinden.

• Den Stecker bei einem Gewitter nicht berühren.

Andernfalls kann es zu einem elektrischen Schlag kommt.

• Sofern in dieser "Bedienungsanleitung" nicht anders angegeben, damit das Gehäuse these Gerätes nur von qualifiziertem

Kundendienstpersonal geöffnet werden. Dieses Gerät oder dazugehörende Verbrauchsmaterialien nicht zerlegen oder umbauen.

Viele Teile im Geräteinnern stehen unter einer hohen elektrischen Spannung, die zu einem Brand oder elektrischen Schlag führen kann.

• Keine Vasen, mit Wasser gefüllte Behälter oder medizinische Behälter auf diesen Gerät stellen.

Wird Flüssigkeit aus dem Behälter verschüttet, kann es zu Brand oder elektrischem Schlag kommt.

• Wenn eine der folgenden Abnormalitäten bemerkt wird, das Gerät sofort ausschalten, das Netzkabel von der Netzsteckdose trennen und einen Fachhändler vor Ort oder das Epson Service Callcenter kontaktieren.

• Aus dem Gerät tritt Rauch aus oder ungewöhnliche Gerüche oder Gerausche sind bemerkbar.

• Wasser oder Fremdkörper sind in das Geräte eingedrungen.
• Das Gerät ist heruntergefallen und das Gehäuse ist beschädigt.

Wird das Gerät unter einer dieser Bedingungen weiter verwendet, kann es zu Brand oder elektrischem Schlag kommt.

Keine eigenmächtigen Reparaturen durchfuhren.

! Achtung

• Muss das Gerät bewegt werden, das Gerät vorher ausschalten, das Netzkabel von der Netzsteckdose trennen und alle Kabel trennen.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Das Gerät nicht an feuchten oder staubigen Orten oder an Orten aufstellen, wo es Rauch oder Dampf ausgesetzt ist, wie z. B. in einer Küche oder in der Nähe von Luftbefeuchtern.

Andernfalls kann es zu Brand oder elektrischem Schlag kommt.

• Das Gerät nicht an den folgenden Orten aufstellen.

• Auf einem Teppich, einem Bett, einer Decke usw.

• Nicht mit einer Decke, einem Vorhang, einer Tischdecke usw. abdecken.

• Nicht auf einer schrägen oder instabilen Fläche aufstellen.

Anderenfalls konnte es herunterfallen und Verletzungen verursachen.

• Be der Wartung des Gerätes kein feuchtes Tuch und keine

Lösungsmittel, wie z. B. Alkohol, Benzin oder Verdünning, verwenden.

Andernfalls kann es zu einem elektrischen Schlag oder Betriebsstörungen kommt.

• Nicht auf das Gerät setzen oder schwere Gegenstände auf das Gerät stellen.

Andernfalls konnen Verletzungen die Folge sein.

• Muss das Gerät gewartet werden, das Gerät vorher ausschalten, das Netzkabel von der Netzsteckdose trennen und alle Kabel trennen.

Andernfalls kann es zu einem elektrischen Schlag kommt.

• Wird das Gerät nicht verwendet, aus Sicherheitsgründen das Netzkabel von der Steckdose trennen.

Bei einer verminderten Isolierung kann sich ein Brand entwickeln.

Copyright und Marken

HDMI und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.

Andere in dieser Dokumentation verwendeten Produktnamen werden hier ebenfalls nur zu Kennzeichnungszwecken verwendet und sind unter Umständen Marken der entsprechenden Eigentümer. Epson verzlichtet auf jederwede Rechte an diesen Marken.

Hinweise zu Verwendung und Aufbewährung

• Das Gerät nicht fallen halten oder Erschüttterungen aussetzen.
• Das Gerät unter den folgenden Bedingungen verwenden und aufbewahren.

Netz (AC-Adapter): 100 bis 240 V AC ±10 % 50/60 Hz
Betriebstemperatur: +5 bis +35 °C (41 bis 95 °F); nicht kondensierend
Lagertemperatur: -10 bis +60 °C (14 bis 140 °F); nicht kondensierend

• Nicht in Umgebungen aufstellen, wo es Erschüttierungen oder Vibrationen ausgesetzt ist.
• Das Gerät nicht in Umgebungen mit hohen oder niedrigen Temperaturen verwenden oder aufbewahren. Plötzliche Temperaturschwankungen vermeiden. Anderenfalls Funktioniert das Gerät ggf. nicht einwandfrei.

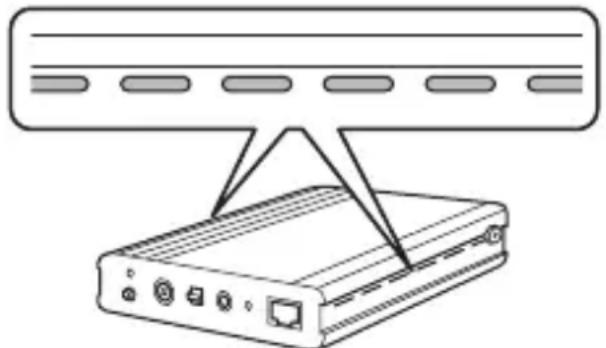

• Einen Abstand von mindestens 20 mm (0,8 Zoll) links und rechts zwischen Gerät und Wand sicherstellen, damit die seitlichen Luftungsöffnungen nicht blockiert werden, und einen Abstand von mindestens 25 mm (1 Zoll) über dem Gerät einhalten.

• Das Gerät nicht in der Höhe von Hochspannungsleitungen oder magnetischen Geräten aufstellen. Anderenfalls Funktioniert das Gerät ggf. nicht einwandfrei.
• Da das Gerät leicht von internem Rauschen beeinflusst werden kann, sicherstellen, dass das LAN-Kabel bei der Installation ganz abgewickelt und ausgezogen wird.
• Das LAN-Kabel nicht verdrehen oder biegen.
• Das LAN-Kabel nicht mit anderen Kabeln zusammenbinden. Besonderss darauf auf achten, dass es vom Netzkabel getrennt liegt.
• Außer der FG-Anschlusssschraube keine Schrauben lose.
• Sicherstellen, dass die Erdleitung vor der Geräteverwendung geerdet ist.
• Alle erforderlichen Kabel vor dem Einsatz des Gerätes anschließen.

• Das Gerät oder den Projektor während der Kommunikation nicht ein-/ausschalten und keine Kabel anschließen oder trennen.

• Wenn Fehlfunktionen oder Schäden festgestellt werden,(sofort aufhören,das Gerät zu verwenden,und einen ortlichen Handler oder das in der mit dem Projektor gelieferten "Bedienungsanleitung" erwähnte Epson Service Center aufsuchen.

• Dies ist ein speziell für Epson-Projektoren hergestelltes optionales Gerät. Weitere Informationen zur Handhabung theses Gerätes finden Sie in der "Bedienungsanleitung" des Projektors.

Funktionsübersicht

Dieser Sender ermöglicht die Übertragung eines HDMI- und RS-232C-Steuersignals mit einem LAN-Kabel (Kategorie 5e oder 6) über große Entfernungen. Der HDBaseT-Standard bildet die Grundlage für these Gerät. Dieses Gerät ist nützlich, da mit ihm zur Fernsteuerung des Projekctors, z. B. in einer Halle oder Veranstaltungsanlage, ein bis zu 100 m (328 Fuß) langes LAN-Kabel verwendet werden kann.

Anschlieben

Den Projektor mit einem LAN-Kabel am HDBaseT-Anschluss des Gerätes anschließen. Dann these Gerät mit einem HDMI-kompatiblen Videogerät oder Computer verbinden, um den Projektor zu steuern.

* Mit einer M4-Schraube sichern.

Schnittstelle

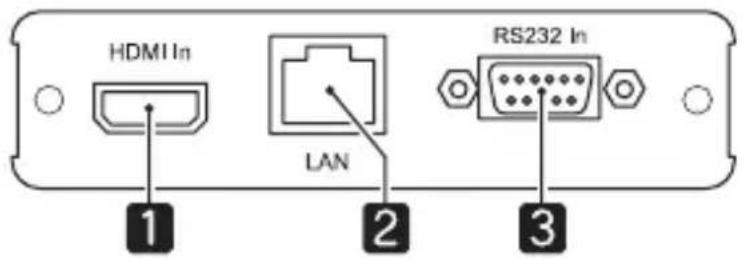

Vorderseite

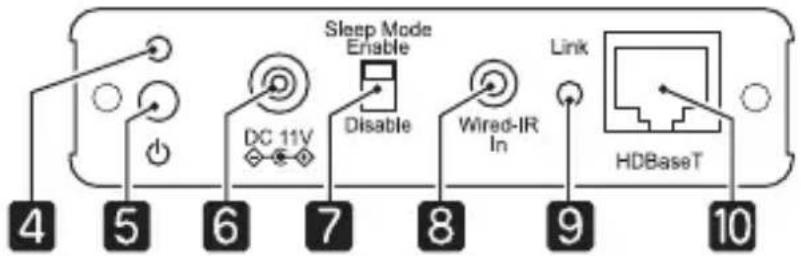

Rückseite

	Bezeichnung Funktion
1	Anschluss HDMI In Eingang für Video- und Audiosignale von HDMI-kompatiblen Videogeräten und Computern.
2	Anschluss LAN (zur Steuerung)	Zum Anschließen des Gerätes an ein Netzwerk über ein LAN-Kabel. Anschließen, wenn der Projektor von einem Computer über ein Netzwerk gesteuert werden soll.
3	Anschluss RS-232 In (zur Steuerung)	Zum Anschließen des Gerätes an einen Computer über ein RS-232C-Kabel. Anschließen, wenn der Projektor von einem Computer gesteuert werden soll.
4	Netzanzeige Zeigt den Betriebsstatus des Gerätes an. Grün: Gerät ist in Betrieb. Orange: Gerät ist in Bereitschaft.
5	Netzschalter Schaltet das Gerät ein/aus. Dieses Gerät unterstützt Direkt Einschalten. Diese Funktion ermöglich dem Projektor automatisch einzuschalten, sobald er mit dem Netz verbunden wird.
6	Netzbuchse Zum Anschluss	Beine des AC-Adapter-Steckers. Keine andere Stromversorgung (AC-Adapter/Netzkabel) verwenden. Ausschließlich den mitgelieferten Adapter/das mitgelieferte Netzkabel verwenden. Beachten Sie, dass these Gerät bei eingestecktem Netzkabel automatisch einschlitet (Direkt Einschalten), wenn die Stromversorgung nach einem Stromausfall wiederhergestellt ist.
7	[Sleep Mode]-Schalter	Bei Einstellung [Enable] wird automatisch der Sleep-Modus aktiviert und das Gerät schaltet nach 30 Minuten aus, wenn kein Signal mehr eingespeist wird. Schalten Sie das Gerät mit dem Netzschalter wieder ein. Bei Einstellung [Disable] schaltet das Gerät nicht automatisch aus. Stellen Sie diese Option bei Überwachung und Steuerung mit HDBaseT auf [Disable], damit das Gerät den Sleep-Modus nicht aktiviert. Ist das Gerät über eine LAN-Verbindung mit einem Access-Point verbunden, schaltet es auch bei aktivem Sleep-Modus nicht aus.
8	Anschluss Wired-IR In	Zum Anschlieben der optionalen Kabelfernbedienung (ELPKC28) und Eingang der Fernbedienungssignale.
9	Anzeige Link Leuchtet grün bei der Kommunikation mit dem Projektor.
10	Anschluss HDBaseT Zu	Um Anschlieben eines Projektors über ein LAN-Kabel.
11	FG-Anschluss (Erde) Erdung der Erdleitung.

Unterstützte LAN-Kabel

Verwenden Sie ein durchverbundenes STP-Kabel der Kategorie 5e oder 6. Prufen Sie vor dem Anschlieben eines Kabels mit einem Testgerät, dass die Kabeleigenschaften mindestens der Kategorie 5e entsprechen. Wenn Sie einen Relaisanschluss verwenden, stellen Sie safer, dass die Anschlusskabel den o. g. Daten entsprechen.

Fehlersuche

Problem Lösung
Kein Bild Ist das Gerät	eingeschaltet? Prüfen, ob die Netzanzeige grün leuchtet.
	Ist das HDMI-Kabel korrekt angeschlossen? Prüfen, ob das HDMI-Kabel am Videogerät und an thisem Gerät richtig angeschlossen ist.
	Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem}sicherstellen, dass ein durchverbundenes STP-Kabel der Kategorie 5e oder 6 verwendet wird.
	Ist das HDMI-Gerät eingeschaltet? Prüfen, ob das HDMI-Gerät eingeschaltet ist und ein Bild wiedergegeben wird.
	Wurde im Betrieb ein Kabel angeschlossen? Alle erforderlichen Kabelverbindungen vor demEinschalten des Gerätes herstellen.
	Wenn ein Bild auch nach Prüfung der o. g. Punkte nicht angezeigt wird, schalten Sie alle angeschlossenenGeräte aus und wieder ein.
Das Bild istverschwommen	Ist das LAN-Kabel korrekt angeschlossen? Prüfen, dass die Link-Anzeige grün leuchtet. Außerdem}sicherstellen, dass ein durchverbundenes STP-Kabel derKategorie 5e oder 6 verwendet wird. Kein UTP-Kabel verwenden.
	Ist die Erdleitung geerdet? Für eine stabile Kommunikation mit dem Projektorsicherstellen, dass das Gerät geerdet ist.
	Ist das LAN-Kabel mit anderen Kabeln zusammengebunden? Wenn das LAN-Kabel mit anderen Kabeln zusammengebunden ist, kann Rauschen auftreten.
Keine HDMI-Audio-Wiedergabe	Sind die Geräte mit einem HDMI-Kabel verbunden? Wenn bei Anschluss über ein HDMI-Kabel kein Tonwiedergegeben wird, stellen Sie die angeschlossenenGeräte auf PCM-Ausgabe.
Die Fernbedienung Funktioniert nicht	Ist das Fernbedienungskabel korrekt angeschlossen?Prüfen, ob das Fernbedienungskabel an derFernbedienung und an thisem Gerät richtigangeschlossen ist.
	Stimmen die Fernbedienungs-ID und die Projektor-ID überein?Achten Sie daraufuf, dass die ID für den Projektor, den Sie verwenden möchen, und die ID für die Fernbedienungübereinstimmen.
	Ist eine Fremdfabrikat-Fernbedienung angeschlossen?Fernbedienungen anderer Fabrikate werden nichtunterstützt.
	Ist das Gerät zur Kommunikation bereit?Siehe folgenden Eintrag "Keine Kommunikation".
Keine Kommunikation(Keine Steuerungüber die AnschlüsseLAN, RS-232 In oderWired-IR In möglich)	Ist die HDBaseT-Funktion für den angeschlossenenProjektor aktiviert?Projektoreinstellungen prüfen.
	Ist das Gerät im Sleep-Modus?Im Sleep-Modus kann das Gerät nicht über dieAnschlüsse RS-232 In oder Wired-IR In gesteuertwerden. Schalter [Sleep Mode] auf [Disable] stellen.
	Wurde das Gerät während der Kommunikation ein-/ausgeschaltet oder ein Kabel angeschlossen odergetrennt?Ein Kommunikationsfehler tritt auf, wenn dieStromversorgung oder das Signal während derKommunikation unterbrochen wird.

Technische Daten

Anschluss HDBaseT R	J45/max. Kabellänge 100 m (328 Fuß)
Unterstützte Ausgangssignale (HDBaseT)	HDMI (Video, Audio)/RS-232 (zur Steuerung)/Wired IR (Fernbedienung)/LAN (zur Steuerung)
Anschluss HDMI In HD	MI-HDCP-Unterstützung (für Audio nur PCM-Unterstützung)/max. Kabellänge 3 m (9,8 Fuß)
HDMI-Eingangssignale	VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/HDTV(1080p)* Abhängig vom angeschlossenen Projektor. Weitere Informationen dazu finden Sie in der "Bedienungsanleitung" des Projektors.
Anschluss LAN RJ45 (nur 100Base-TX)
Anschluss RS-232 In 9	pol. Mini-D-Sub (Stecker)/max. Kabellänge 5 m (16,5 Fuß) (Kreuzkabel)
Anschluss Wired-IR In	Stereo-Minibuchse (3,5 Φ)/max. Kabellänge 20 m (65,6 Fuß)
Stromversorgung (AC-Adapter)	100 bis 240 V AC ±10 % 50/60 Hz
Spannung (ELPHD01)	11 VDC
Leistungsaufnahme Betrieb: 6 W Bereitschaft: 0,48 W
Betriebsumgebung Temperatur: +5 bis +35 °C (41 bis 95 °F) Feuchtigkeit: 20 bis 80 % (nicht kondenserend)
Lagerumgebung Temperatur: -10 bis +60 °C (14 bis 140 °F) Feuchtigkeit: 10 bis 90 % (nicht kondenserend)
Abmessungen (B x H x T)	102 x 25 x 102 mm (4 x 1 x 4 Zoll); ohne vorstehende Teile
Gewicht ca. 280 g
Lieferumfang HDBaseT Transmitter, AC-Adapter, Netzkabel, Erdleitung

Verkabelung für den Anschluss RS-232 In

RS-232C-Kreuzkabel verwenden.

• Signalbezeichnung

Anschluss Stift Signalbezeichnung Funktion
○ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ○	2 RD Datenempfang
	3 TD Datenübertragung
	5 GND Erdung Signalleitung

• Kommunikationsprotokoll

Standardinstellung für Baudrate: 9.600 bps, Datenlänge: 8 Bit, Parität: Keine, Stop-Bit: 1 Bit, Handshake: Kein
