JWS14S0 - Wärmeschubladen und -schränke JUNO - Kostenlose Bedienungsanleitung

Produkttyp	Wärmeschublade
Marke	JUNO
Modell	JWS14S0
Verwendung	Erwärmen und Warmhalten von Geschirr und Speisen
Temperaturbereich	30°C bis 80°C
Maximale Belastbarkeit	15 kg
Funktionen	Auftauen, Joghurtfermentation, Erwärmen von Gläsern/Tassen, Erwärmen von Geschirr, Warmhalten von Speisen, Erwärmen von Speisen
Heizsystem	Heißluftzirkulation mit elektrischem Heizkörper und Lüfter
Innenbeschichtung	Herausnehmbare rutschfeste Beschichtung
Bedienelemente	Drehregler für Thermostat und Ein-/Ausschalter mit Kontrollleuchte
Sicherheit	Kinderaufsicht erforderlich, heiße Oberfläche im Betrieb, nicht als Zusatzheizung verwenden
Installation	Einbaugerät, benötigt zugängliche Steckdose und Erdung
Reinigung	Feuchtes Tuch, kein Dampfreiniger oder Scheuermittel
Stromversorgung	220-240 V, 50 Hz
Reparierbarkeit	Reparaturen durch autorisierten Techniker; Ersatzteile: Heizkörper, Lüfter, Thermostat, rutschfeste Beschichtung

Häufig gestellte Fragen - JWS14S0 JUNO

Wie installiere ich die Wärmeschublade JUNO JWS14S0?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Das Gerät muss in einen geeigneten Schrank eingebaut werden, mit einer nach der Installation zugänglichen Steckdose. Beachten Sie die separat gelieferten Installationsanweisungen. Die Schublade darf nur mit den vom Hersteller angegebenen Geräten kombiniert werden.

Welche Temperatur sollte ich zum Erwärmen von Tellern wählen?

Zum Erwärmen von Tellern stellen Sie den Thermostat auf 60°C (Symbol ©). Heizen Sie die leere Schublade 15 Minuten lang vor, bevor Sie das Geschirr hineinstellen.

Kann ich Kunststoffbehälter in der Wärmeschublade verwenden?

Nein, Kunststoff- oder synthetische Behälter dürfen nicht verwendet werden, da sie schmelzen oder verbrennen können. Verwenden Sie nur hitzebeständiges Geschirr.

Wie lange dauert es, das Geschirr zu erwärmen?

Die Aufheizzeit hängt von mehreren Faktoren ab: Material, Dicke, Menge und Anordnung des Geschirrs sowie der gewählten Temperatur. Eine genaue Zeitangabe ist nicht möglich. Erfahrung hilft Ihnen, die passende Zeit zu ermitteln.

Was tun, wenn das Gerät nicht heizt?

Überprüfen Sie zunächst, ob das Gerät eingesteckt und eingeschaltet ist. Stellen Sie sicher, dass der Thermostat auf eine angemessene Temperatur eingestellt ist. Wenn der Lüfter kein Geräusch macht, ist möglicherweise der Lüfter defekt; wenn er läuft, aber keine Wärme kommt, ist wahrscheinlich der Heizkörper defekt. Kontaktieren Sie einen autorisierten Techniker.

Wie reinige ich die rutschfeste Beschichtung?

Entnehmen Sie die rutschfeste Beschichtung aus der Schublade. Waschen Sie sie von Hand mit heißem Wasser und etwas Spülmittel. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen, und zwar nur, wenn die Schublade vollständig trocken ist.

Kann ich das Gerät die ganze Nacht eingeschaltet lassen?

Es wird nicht empfohlen, das Gerät über längere Zeit unbeaufsichtigt eingeschaltet zu lassen. Verwenden Sie es nur zum Erwärmen oder Warmhalten und schalten Sie es dann aus.

Welche Verbrennungsrisiken bestehen?

Das Innere und das Zubehör werden sehr heiß (bis zu 80°C). Verwenden Sie immer Topflappen oder Ofenhandschuhe, um das Geschirr zu entnehmen. Halten Sie Kinder vom laufenden Gerät fern.

Wie tausche ich das Netzkabel aus?

Das Netzkabel darf nur von einem qualifizierten, vom Hersteller autorisierten Fachmann ausgetauscht werden. Spezialwerkzeuge sind erforderlich. Versuchen Sie niemals, dies selbst zu tun.

Kann ich das Gerät unter einem Herd einbauen?

Das Gerät kann mit bestimmten spezifischen Geräten des Herstellers kombiniert werden. Möglicherweise ist ein Trennregal erforderlich. Beachten Sie die Installationsanweisungen des kombinierten Geräts für genaue Angaben.

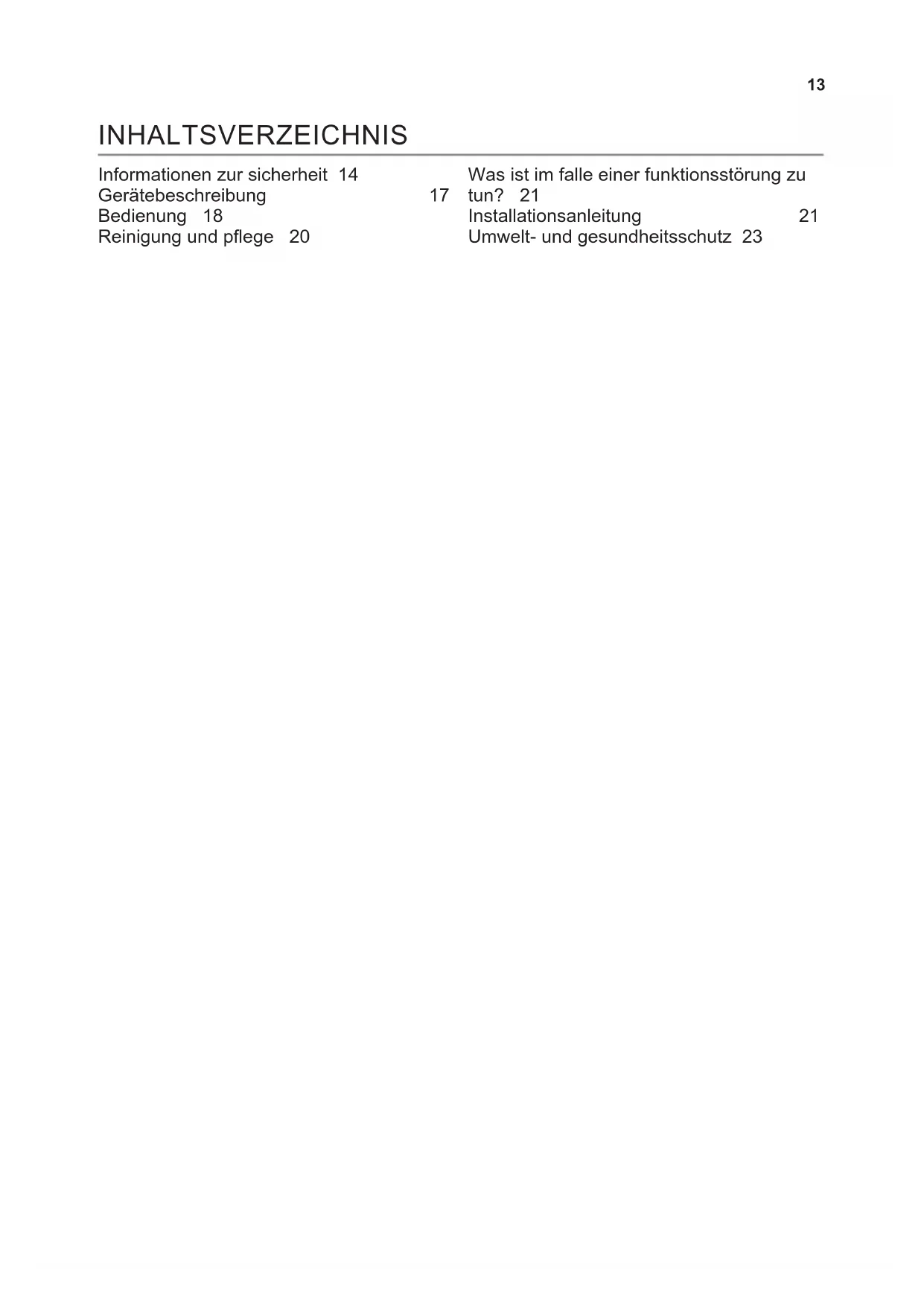

BEDIENUNGSANLEITUNG JWS14S0 JUNO

Informationen zur Sicherheit 14

Gerätebeschreibung

Bedienung 18

Reinigung und pflege 20

Wasistimfalleenerfunktionsstörungzu

17 tun? 21

Installationsanleitung 21

Umwelt- und gesundheitsschutz 23

INFORMATIONEN ZUR SICHERHEIT

Lesen Sie die Anweisungen sorgfältig vor der Installation und bevor Sie Ihr Gerät in Betrieb setzen. Der Hersteller haftet nicht für unsachgemäß Installation und Nutzung der Geräte, die Verletzungen und Schäden verursachen können. Halten Sie die Anweisungen griffbereit, so dass sie während des Gebrauchs leicht konsultierbar sind. Dieses Gerät entspricht den vorgeschreibenbenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Sicherheit von Kindern und gefährdeten Erwachsenen

ACHTUNG! Erstickungs-, Verletzungs- und dauerhafte Unfähigkeitsgefahr.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie bereits von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät speilen. Kinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten.
• Kinder dürfen das Gerät nicht reinigen oder warten, wenn sie darauf nicht beaufsichtigt werden.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind frei.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind frei.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.
• Halten Sie Kinder unter 8 Jahren vom Gerät und dem Netzkabel fern.

Warnings zur allgemeinen Sicherheit

Das Gerät wird bei Gebrauch heißt. Berühren Sie nicht die Heizkörper des Gerätes. Verwenden Sie immer Topfhand-

schuhe, um hitzebeständiges Zubehör oder Töpfe und Pfaffen in das Gerät zu stellen oder herauszunehmen.

• Das Gerät kann im Innenraum je nach gewähler Temperatur und Benutzungsdauer bis zu ca. 80^ heißt werden. Verwenden Sie zum Herausnahmen des erwärnten Geschirrs bei Bedarf Topfhandschuhe.
• Stellen oder setzen Sie sich nicht auf die geöffnete Geschirrschublade. Der Teleskopauszug wird beschädigt. Die Belastbarkeit der Geschirrschublade beträgt max. 15kg.
• Bewahren Sie keine Kunststoffbehälter oder brennbare Gegenstände im Gerät auf. Beim Einsatzen konnen sie schmelzen oder sich entzünden. Brandgefahr!
• Benutzen Sie das Gerät nicht zum Beheizen von Räumen. Durch die Temperatumentwicklung konnen leicht entzündbare Gegenstände in der Nähe zu brennen beginnen.
• Nicht mehr benutzte Geräte müssen vom Elektronetz getrennt und alle wegführenden elektrischen Leitungen entfernt werden, damit sie z. B. für spielende Kinder keine Gefahr darstellen.

Installation

• Wahlrend der Installation folgen Sie die Anweisungen die getrennt gefelwert werden.
• Der Schutz gegen direktes Berühren muss durch den Integrationsmodus gewährleistet sein.
  Die Elektronik muss mit einer Einrichtung zur Abschaltung ausgestattet sein, womit das Gerät sich von jedem Pol vom Netz ausschalten{lsst und die vollständige Trennung unter der Überspannungskategorie III bijet.
• Für die elektrische Verbindung muss ein Stecker verwendet werden, der nach der Installation zugänglich ist.

ACHTUNG! Vergleichen Sie vor dem Anschlieben des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen des Elektronetzes. Diese Daten müssen unbedingt übereins

timmen, damit keine Schaden am Gerät auftreten. Im Zweifelsfall fragen Sie ihren Elektroinstallateur.

ACHTUNG! Bei einem Kabel ohne Stecker muss es von einem Elektrofachkraft installiert und angeschlossen werden. Wenden Sie sich in thisem Fall an einen Elektrofachkraft, der mit den Sicherheitsvorschriften vertraut ist und der die Arbeiten entsprechend diesen und allen in dieser Anleitung enthaltenen Anweisungen durchfuhrt. Für Schaden, die durch unsachgemäße Montage oder Anschluss entstehen, übernimmt der Hersteller keine Haftung.

ACHTUNG! Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschrifsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die

durch eine fehlende oder unterbrochene Schutzleiterverbindung verursacht werden (z. B. elektrischer Schlag).

ACHTUNG! Verwenden Sie das Gerät nur, wenn es ordnungsgemäß eingebaut ist. Nur so kann die Gefahr des Berührens spannungsfährender Teile vermieden werden.

ACHTUNG! Öffnen Sie niemals die Struktur des Gerätes. Möglicher Kontakt mit spannungsführenden Teilen oder Veränderungen an der elektrischen und mechanischen Struktur konnen zu gefährlichen Situationen für den Benutzer führen und die korrekte Funktion des Gerätes beeinträchtigen.

Reinigung

• Verwenden Sie keine Scheuermittel oder scharfe Metallschaber zum Reinigen des Türglases, da diese die Oberfläche zerkratzen und somit zum Zersplittern des Glases führen können.
• Verwenden Sie zur Reinigung des Geräts keinen Dampfreiniger.
• Verwenden Sie keinen Dampfstrahler oder Hochdruckreiniger. Zum einen kann der Dampf an spannungsführende Teile gelangen und einen Kurzschluss auslösen. Zum anderen kann der Dampfdruck zu dauerhaften Beschädigungen von Oberflächen und Bauteilen führen, für die der Hersteller keinen Schadenersatz leistet.

Reparaturen

• Wenn das Anschlusskabel beschädigt ist, kann diese są vom Hersteller, seinem Servicepartner oder einer anderen qualifi-zierten Person ausgetauscht werden, um eine gefährliche Situation zu verhindern.

ACHTUNG! Bei Installations- und Reparaturarbeiten muss das Gerät vom Netz getrennt sein. Das Gerät ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:

Die Sicherungen der Hausinstalla

tion ausgeschaltet sind.

Die Netzanschlussleitung vom Elektronetz getrennt ist. Ziehen Sie bei Geräten mit Netzstecker nicht an der Anschlussleitung, sondern am Stecker, um das Gerät vom Netz zu trennen.

ACHTUNG! Wartungs- oder Reparaturarbeiten, insbesondere an spannungsführenden Teilen, dürfen nur von dem vom Hersteller autorisierten Fachpersonal durchgeführt werden. Der Hersteller und der Wiederverkäfer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugeführst werden.

ACHTUNG! Eine Reparatur des Gerätes während der Garantiezeitarf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.

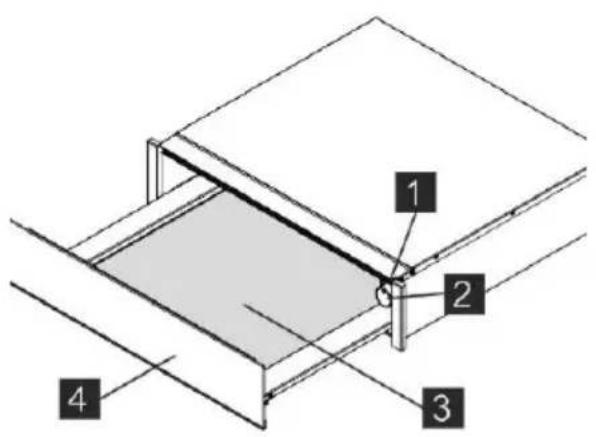

Hauptkomponenten

1 EIN-/AUS-Schalter
2 Thermostat
3 Antirutschauflage
4 Frontplatte mit Push-Push-Mechanismus oder Griff

Bedienprinzip

Dieses Gerät verfügt über ein Heilfluftsystem. Ein Gebläse verteil die Wärme des Heizkörpers optimal in der Schublade.

Das Thermostat ermöglich die Bestimmung und Überwachung der gewünschten Geschirrtemperatur.

Durch die entstehende Luftzirkulation wird das Geschirr gleichmäßig und schnell erwartt.

Ein Schutzgitter verhindert die Berührung mit Heizkörper und Geblase.

Der Boden der Geschirrschublade ist mit einer Antirutschauflage ausgelegt, die das Verrutschen des Geschirrs beim Öffnen und Schließen der Schublade verhindert.

Vor dem ersten Gebrauch

Vor dem ersten Benutzten sollen Sie Ihr Gerätinnen und außen mit einem feuchten Tuch abwischen und anschließend trocknen, siehe dazu Hinweise „Reinigung und Pflege".

Den rutschfesten Boden entfernen.

Heizen Sie die leere Schublade mindestens 2 Stunden lang auf. Stellen Sie dazu den Temperaturknebel auf Maximum (siehe Kapitel „Temperatur wahlen").

Sorgen Sie damit für eine gute Belüftung der Kunden.

Die Bauteile sind mit einem Pflegemittel geschützt. Deshalb kommt es beim ersten Aufheizen vorübergehend zur Geruchsbildung. Die Geruchsbildung und eventuell auftretender Dunst vergehen nach kurzer Zeit und weisen nicht auf einen Falschanschluss oder Gerätedefekt hin.

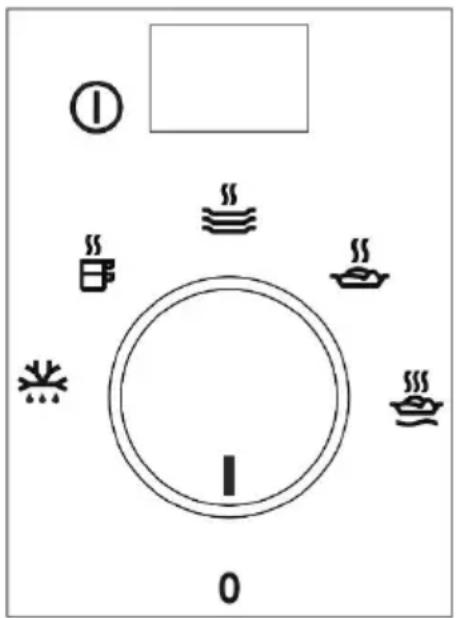

Bedienelemente

Die Bedienelemente bestehen aus dem Thermostat und dem Ein-/Aus-Schalter. Sie sind nur sightbar, wenn die Geschirrschublade geöffnet ist.

Bedienprinzip

Um die Wärmeschublade zu verwenden verfahren wie folgt:
- Stellen Sie das Geschirr in die Schublade.
- Vermeiden Sie es, Geschirr senkrecht vor den Belüftungslöcher zu platzieren.
Die heiße Luft wurde nicht vollständig aus den Schlitzen entweichen. Das Geschirr wurde nicht gleichmäßig erhitzt werden.
- Um die Funktion zu wahren, drehen Sieitte den Schalter auf die gewünschte Position.
- Schalten Sie das Gerät durch drucken des EIN-/AUS-Schalters ein. Der Schalter leuchtet auf.
Schlieben Sie die Schublade.
- Beachten Sie, dass sich die Schublade wieder öffnen kann, wenn sie mit übermöglich Schwung geschlossen wird. Schalten Sie das Gerät aus, bevor Sie das erwärmtes Geschirr entnehmen.

Funktion wahlen

Der Funktionswahler erhögt die stufenlose Einstellung der Temperatur zwischen ca. 30 und 80^ .

Den Funktionswähler nur linksherum bis zur Position "0"drehen oder nach rechts bis zum Anschlag, den sonst wird der Wahler zerstört.

Ist die gewählte Temperatur erreicht, schaltet sich die Heizung ab. Sobald die Temperatur unter den eingestellen Wert sinkt, schaltet sich die Heizung wieder ein.

Auf der Temperaturskala sind absolute Temperaturwerte in ^ C und Symbole markiert, die die optimale Temperatur für die jeweilige Geschirrgruppe darstellen:

Symbol	°C (*)	Funktion	Warnung
	30 °C	Antauen. Teig gehenlassen. Joghurtfermentieren.
	45°C Tassen/Gläser vorwärmen. -
	60°C	Geschirr vorwärmen. Schonende Erwärzung von Spei- sen.	Teller vorwärmen.
	70°C Speisen warmhalten.		Teller vorwärmen und Speisen abdecken.
	80°C Speisen erhitzen. Teller vorwärmen.

• Die Temperaturen beziehen sich auf die leere und geschlossene Schublade.

Aufheizzeiten

Unterschiedliche Faktoren beeinflussen die Aufheizzeit:

Material und Dicke des Geschirrs
- Beladungsmenge
- Beladungsanordnung
- Temperatureinstellung
- Wiederholtes Öffnen und Schließen der Schublade.
- Absolute Angaben sind daher nicht möglich.
-itte ermitteln Sie im praktischen Gebrauch die optimalen Einstellungen fur Ihren Haushalt.

Vorschläge für die Funktion „Speisen warmhalten“ und „Speisen erhitzen“:

Heizen Sie das Gerät grundsätzlich 15 Minuten vor, um sicherzustellen, dass im Innenraum die erforderliche Temperatur vorliegt.

Die Reinigung stellt die einzige, normalerweise erforderliche Wartung dar.

ACHTUNG! Die Reinigung muss an dem von der Stromversorgung getrennten Gerät durchgeführt werden. Ziehen Sie den Stecker aus der Steckdose oder schalten Sie den Stromversorgungskreis des Gerätes ab.

Benutzen Sie keine aggressiven Reinigungs- oder Scheuermittel, keine kratzenden Scheuertücher noch spitze Gegenstände, Denn es konnen Flecken entstehen.

Verwenden Sie keinesfalls Dampfstrahler oder Hochdruckreiniger.

Stirnsite und Bedienblende

Es reicht, das Gerät mit einem feuchten Lappen zu reinigen. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, eine Tropfen Geschirrspulmittel ins Waschwasser.

Wischen Sie danach das Gerät mit einem trockenen Tuch ab.

Für Wärmeschubladen mit Edelstahlvorder-seite konnen Spezialmittel für Edelstahloberflächen verwendet werden.

These Mittel vermeiden, dass die Oberflächen schnell wieder schmutzig werden. Tragen Sie das Mittel mit einem weichen Tuch flächig und sparsam auf.

Zur Reinigung von Schubladen mit Aluminiumfronten verwenden Sie ein mildes, nicht scheuerndes Reinigungsmittel und tragen es mit einem weichen, fusselfreien Tuch auf. Reinigen Sie die Oberfläche horizontal und ohne Druck.

Innenraum

Reinigen Sie nach jeder Nutzung die Innewände mit einem feuchten Tuch. Geben Sie, falls das Gerät sehr verschmutzt sein sollte, eine Tropfen Geschirrspulmittel ins Waschwasser.

Wischen Sie danach das Gerät mit einem trockenen Tuch ab.

Verhindern Sie das Eindringen von Wasser in die Belüftungslöcher.

Nutzen Sie die Wärmeschublade nur nach dem sie trocken ist.

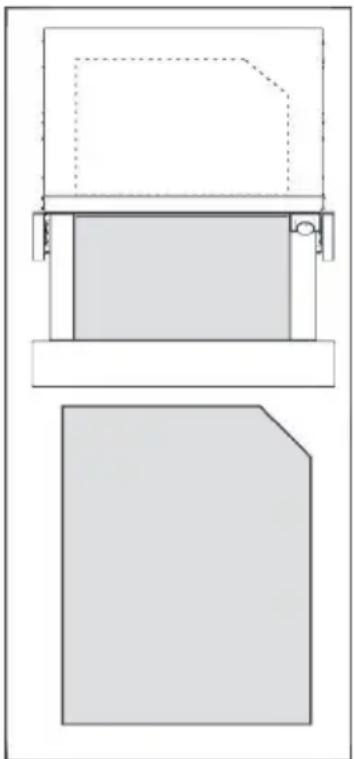

Antirutschaufage

Die Antirutschauflage kann zur Reinigung des Schubladenbodens Herausgenommen werden.

Die Auflage reinigen Sie am besten von Hand mit warmem Wasser und einem milder Spülmittel. Trocknen Sie sie im Anschluss gut ab.

Legen Sie die Antirutschauflage erst wieder in die Schublade, wenn sie ganz trocken ist.

WAS IST IM FALLE EINER FUNKTIONSSTÖRUNG ZU TUN?

ACHTUNG! Jegliche Art von Reparaturarf nur von spezialisierten Fachleuten ausgeführrt werden. Jeder Eingriff, der durch nicht vom Hersteller autorisierte Personen vorgenommen wird, ist gefährlich.

Folgende Probleme können behoben werden, ohne den Kundenst zu benachrichtigen:

Bevor Sie sich an den technischen Kundendienst wenden, überprüfen Sie Folgendes:

Das Geschirr erwarmt nicht ausreichend? Prufen Sie, ob:

• Das Geräteingeschaltet ist.
  Die richtige Temperatureinstellung gewählt wurde.
  Die Beluftungslocher durch große Teller oder Schusseln verdeckt sind.

• Das Geschirr lange genug erwartt wurde.

• Unterschiedliche Faktoren beeinflussen die Aufheizzeit, zum Beispiel:

• Material und Dicke des Geschirrs

• Beladungsmenge
• Beladungsanordnung

Das Geschirr erwartt überhaupt nicht? Prufen Sie, ob:

• Sie ein Geblasegeräusch horen. Falls das Geblase lauft, ist der Heizkörper defekt. Falls das Geblase nicht lauft ist das Geblase defekt.
  Die Sicherung der Hausinstallation durchgebrannt ist.

• Temperatur{lässt sich nicht mehr regeln:

• Der Temperaturregler ist defect.

• Beim Einsatz des Gerätes leuchtet der Ein-/Aus-Schalter nicht?

Die Kontrollampe des Schalters ist defect.

INSTALLATIONSANLEITUNG

Vor der Installation

Überprüfen Sie, dass die Versorgungsspannung, die auf dem Typenschild angegeben ist, mit ihrer Netzspannung übereinstimmt.

Öffnen Sie die Schublade und entnehmen Sie alle Zubehörteile sowie das Verpackungsmaterial.

ACHTUNG! Die Vorderseite der Schublade kann mit einer Schutzfolie versehen sein.

Ziehen Sie diese Folie vor der ersten Benutzung des Gerätes Ofens vorsichtig ab, indem Sie an deren Unterseite beginnen.

Vergewissern Sie sich, dass die Wärmeschublade nicht beschädigt ist. Überprüfen Sie, ob die Schublade richtig schließt. Benachrichtigen

Sie den Kundendienst im Falle von vorhandenen Schaden.

ACHTUNG! Achten Sie darauf, dass die Steckdose nach Einbau des Gerätes leicht zugänglich ist, außerhalb der Gerätenische.

Der Geschirrwärmeroridausschlieblich in Kombination mit den vom Hersteller angegeben Geräten eingebaut werden. Bei Kombination mit anderen Geräten erlischt der Garantieanspruch, da die Gewähr für einen ordnungsgemäßen Betrieb nicht mehr gegeben ist.

Installation

ACHTUNG! Während der Installation folgen Sie die Anweisungen die getrennt geleiefert wurden.

Für den Einbau von Geschir-rwärmer und Kombinationsgerät muss ein fest eingebauter Zwischenboden vorhanden sein, der die erforderliche Tragfähigkeit für beide Geräte gewährleistet.

Das Kombinationsgerät wird ohne weiteren Zwischenboden direkt auf den eingebauten Geschirrwärmer gestellt.

Beachten Sie für den Einbau des Kombinationsgerätes unbedingt die Informationen der jeweiligen Gebrauchs- bzw. Montageanweisung.

Elektroanschluss

Der Elektroanschluss muss von einem qualifizierten Techniker gemäß der geltenden Gesetzgebung durchgeführt werden.

Vor Anschluss der Wärmeschublade an das Hauptnetz muss sichergestellt werden, dass Spannung und Frequenz des Hauptnetzes den Angaben des Typenschlds entsprechen. Der Elektroanschluss erfolgt über einen allpoligen Schalter, der für die entsprechende Stromstarke geeignet ist.

Dieser Schalter sollte einen Mindestabstand von 3 mm zwischen den Kontakten aufweisen, sodass eine Unterbrechung im Notfall bzw. bei einer Reinigung der Wärmeschublade möglich ist.

Der Anschluss muss mit einer angemessenen Erdung gemäß den geltenden Vorschriften ausgestattet sein.

ACHTUNG! Die Wärmeschublade muss geerdet sein.

Das Auswechseln des biegsamen Stromkabels an der Wärmeschublade sollen nur von einem qualifizierten Kundendienstmitarbeiter vorgenommen werden, da hierfür besonderes Werkzeug erforderlich ist.

Der Hersteller und der Wiederverkäufer lehnen jegliche Haftung für eventuelle Schäden ab, die Personen, Tieren oder Sachen infolge der Nichtbeachtung der vorliegenden Installationsanleitung zugeführten werden.

UMWELT- UND GESUNDHEITSSCHUTZ

Recycleln Sie Materialien mit dem

Symbol.

Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Entsorgen Sie Geräte mit thisem

Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

SOMMAIRE
